纯实木鞋柜（附全套图纸）

求求 · 发表于 2015-3-20 22:05:12

本帖最后由求求于 2015-3-21 22:00 编辑

一个拖拉了四年多的鞋柜，最近终于完工了。不过至少有三年半的时间估计在停工状态吧，早期拍的一些照片，在相机里没导出来，SD卡被女儿乱按给格式化了。

周末，整理一下发个帖子。
虽然时间跨度有点长，但自己还算满意，也是对多种连接方式的尝试，直榫，格肩，燕尾，百叶门……

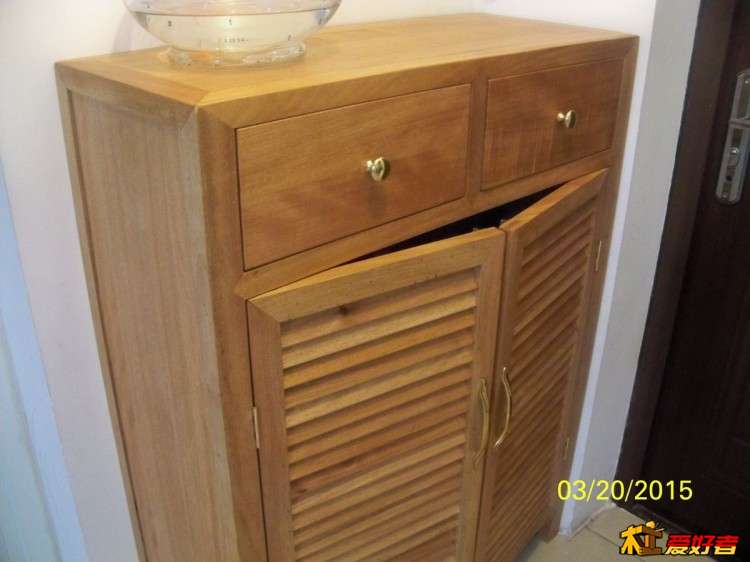

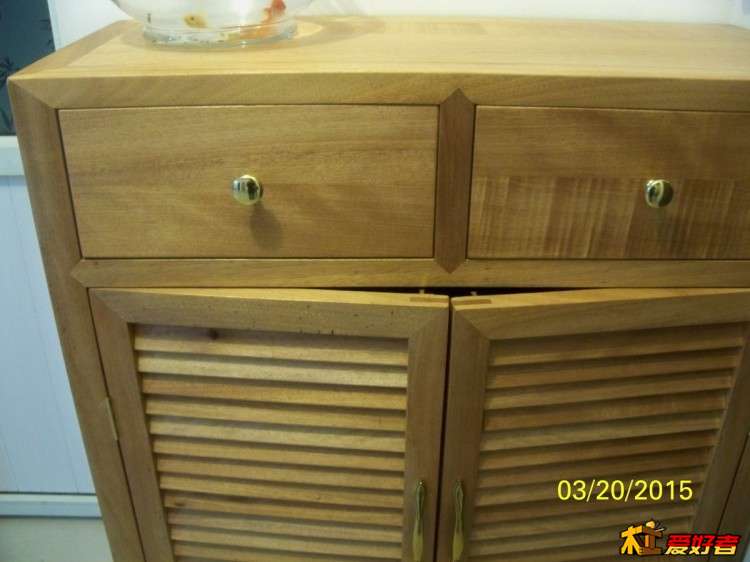

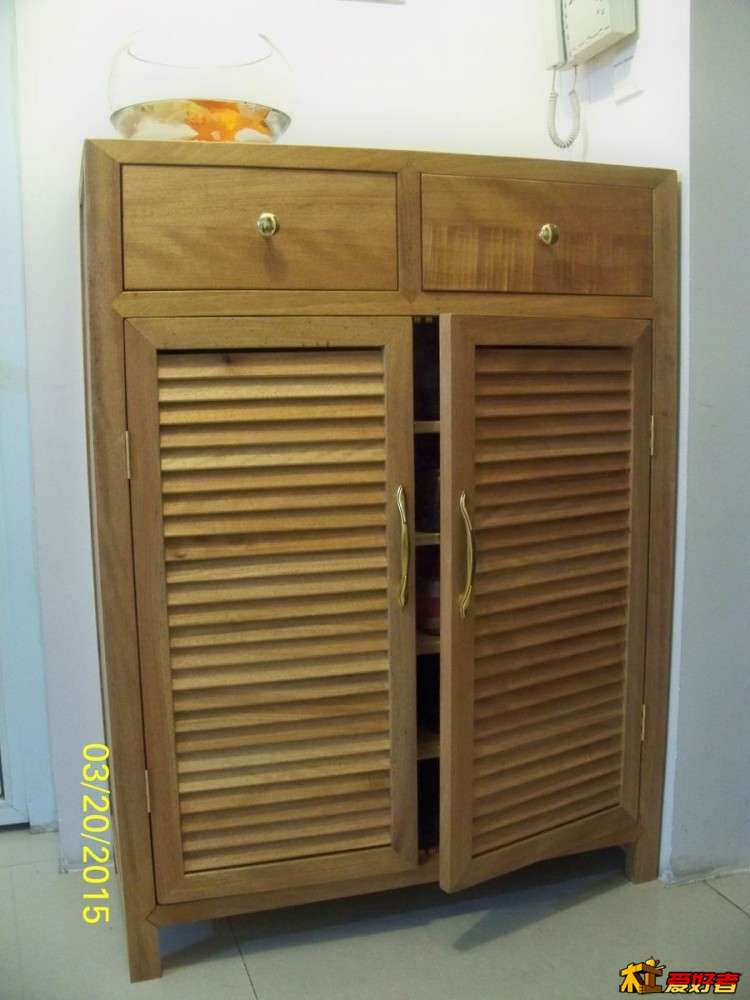

成品图

-------------------------------------------------------------------------------------------------------------------------------------
不是很完整的过程，各位将就看吧，以后的争取把过程记录全一点（下一个准备做大衣柜）

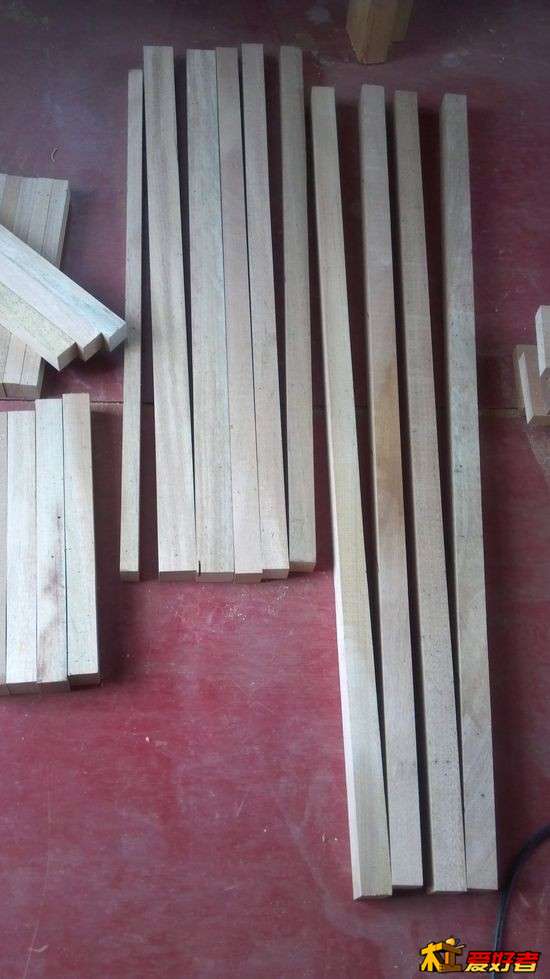

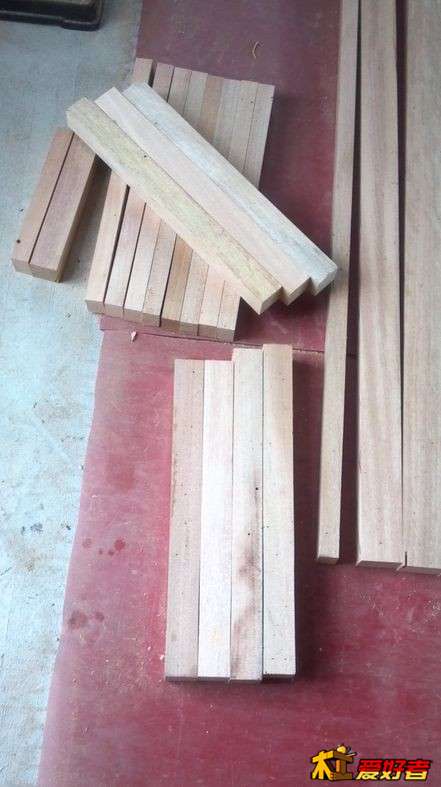

框架的材料单：

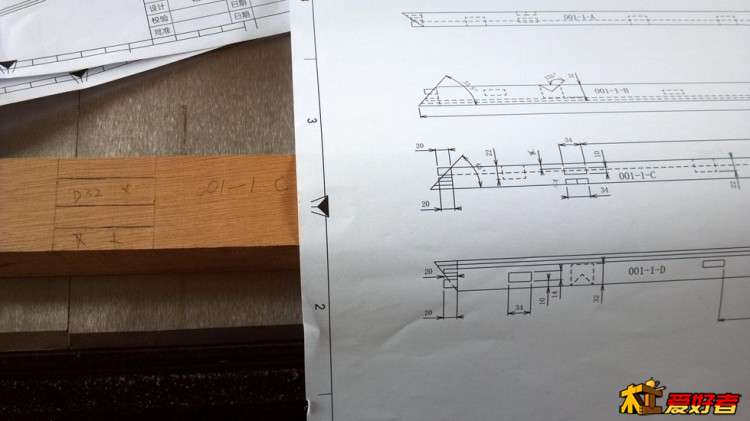

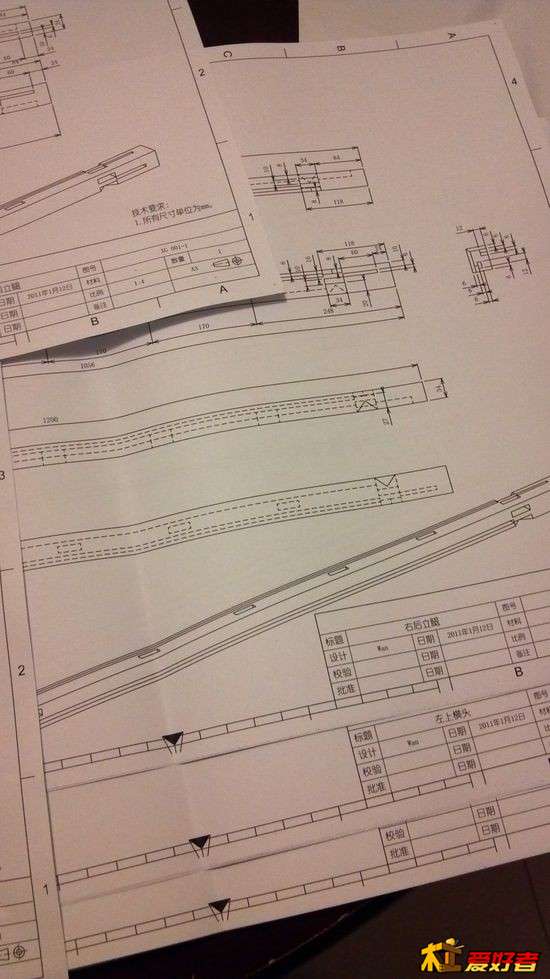

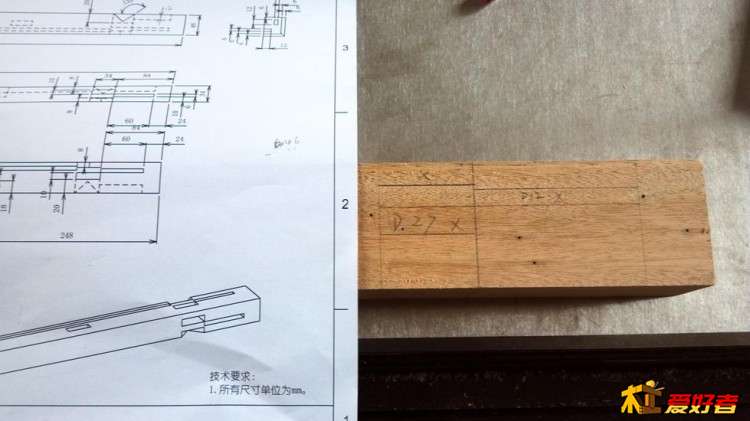

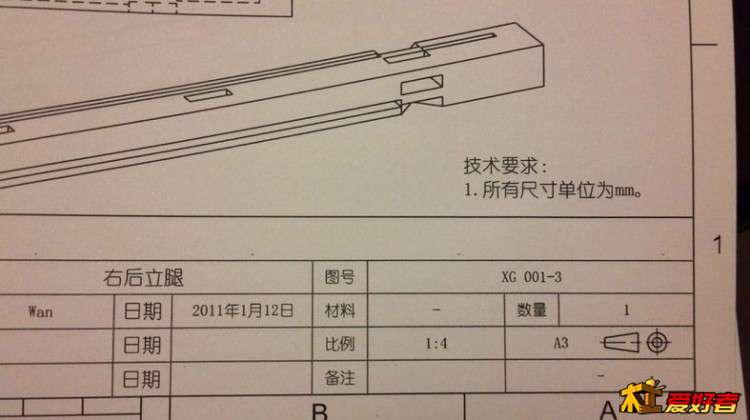

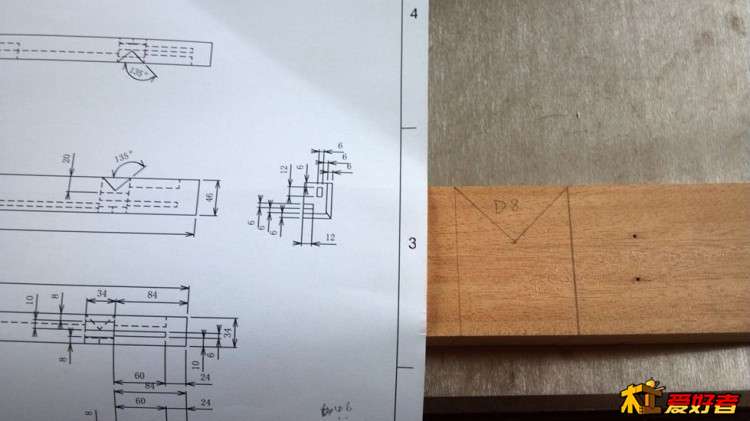

图纸，没有图纸估计完全会凌乱：

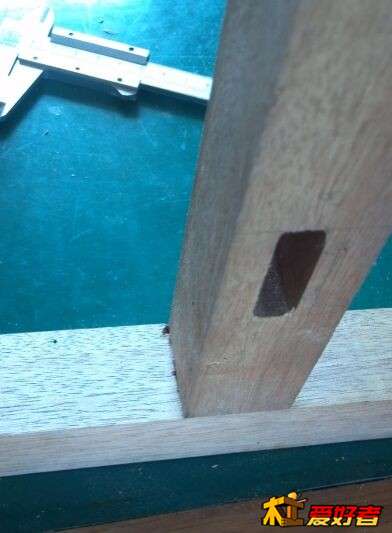

雕刻机和凿子手工结合做的榫眼：

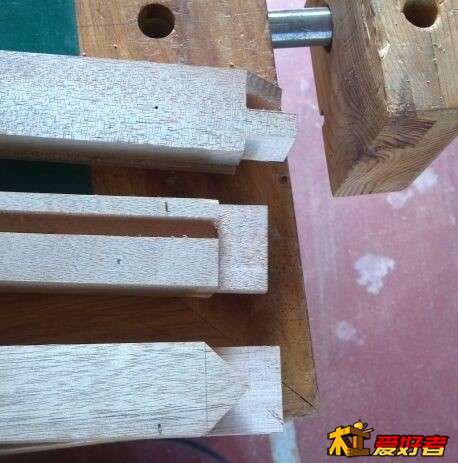

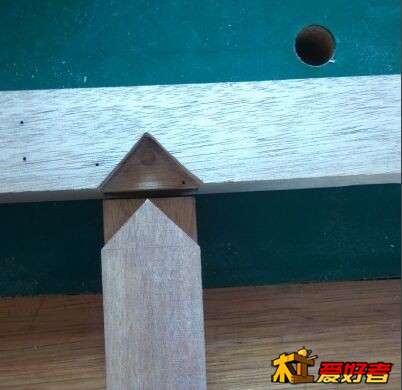

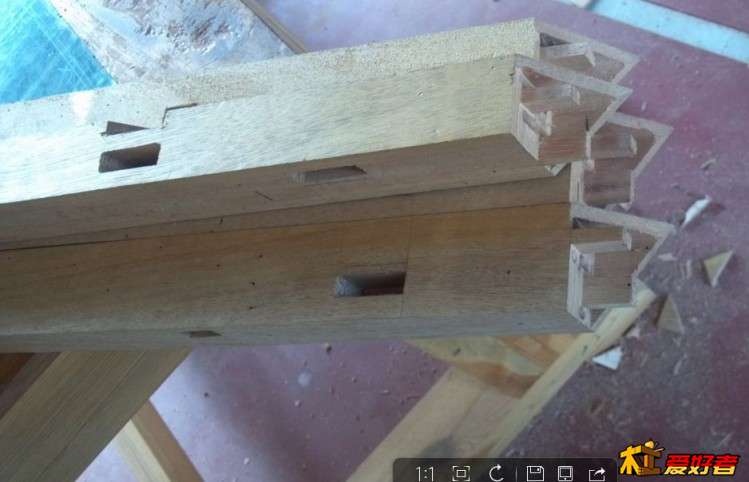

这是粽角，木方不是正方形，也可以做粽角，只是角度要计算好

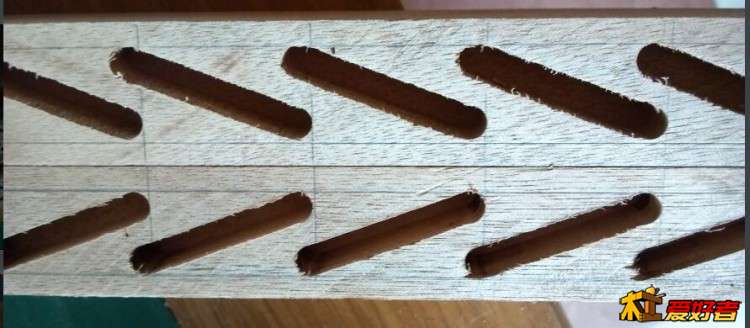

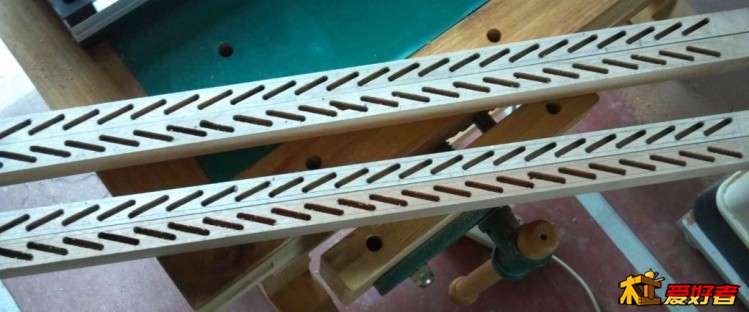

百叶门，不会做模板，直接划线用修边机。
记得以前大胡子视频有一集介绍的，要做时想找不到了，在论坛上也没有搜到详细的介绍。

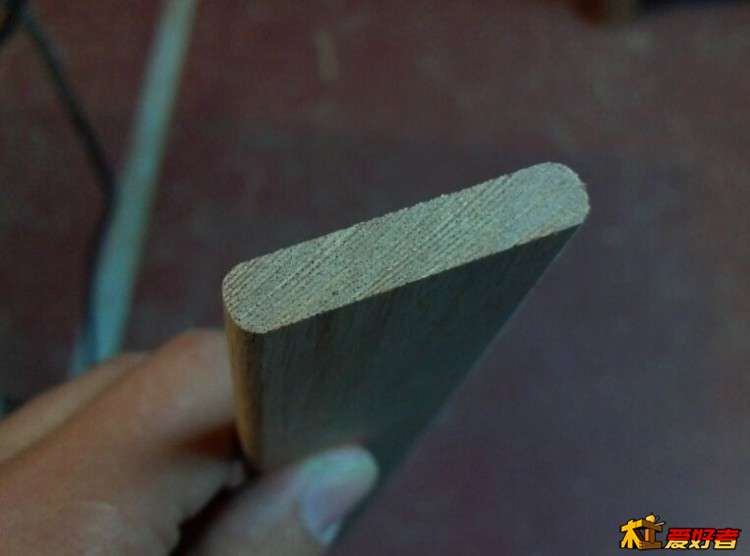

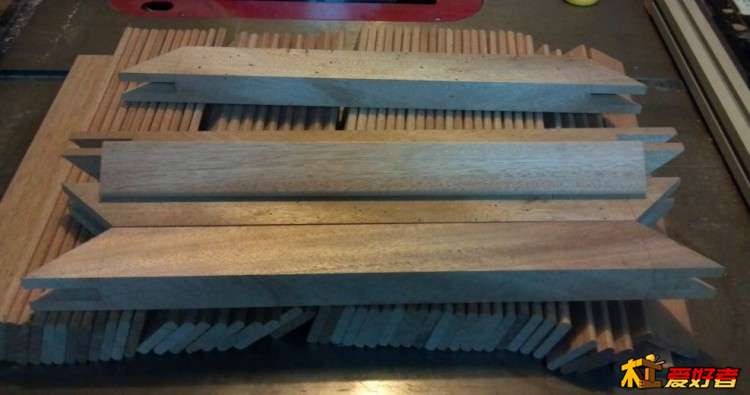

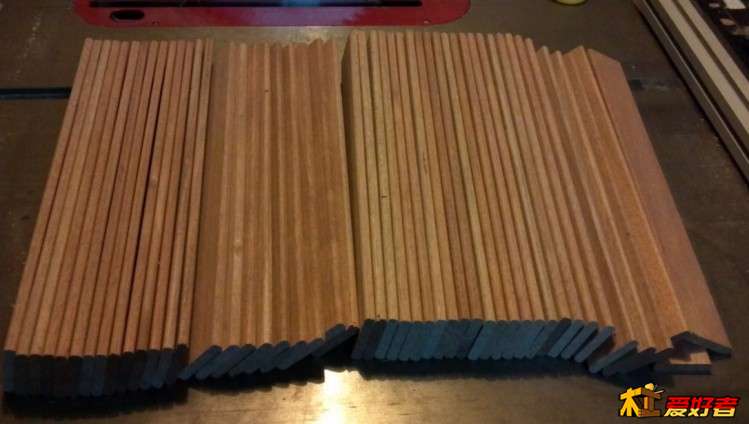

百叶，做的差点崩溃：

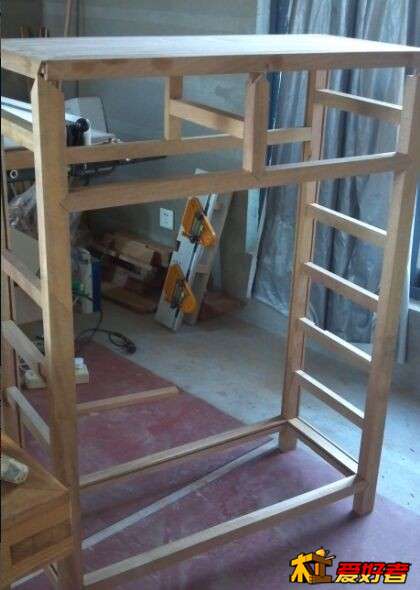

这是框架

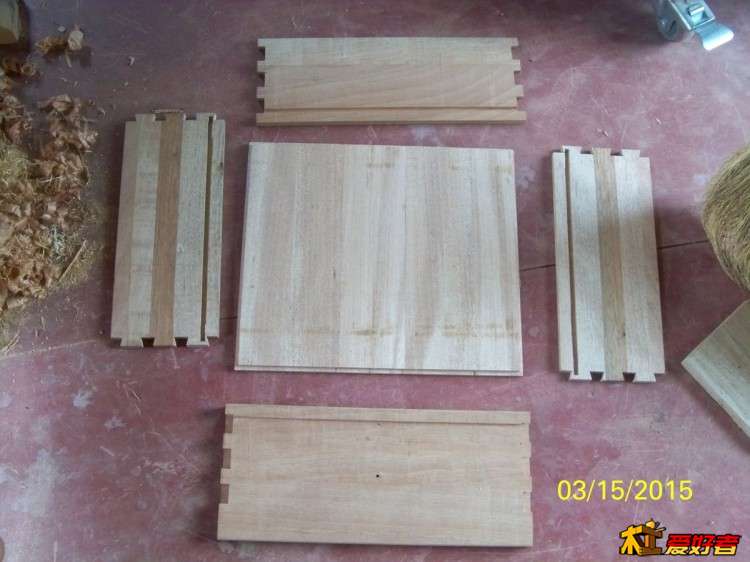

做抽屉：

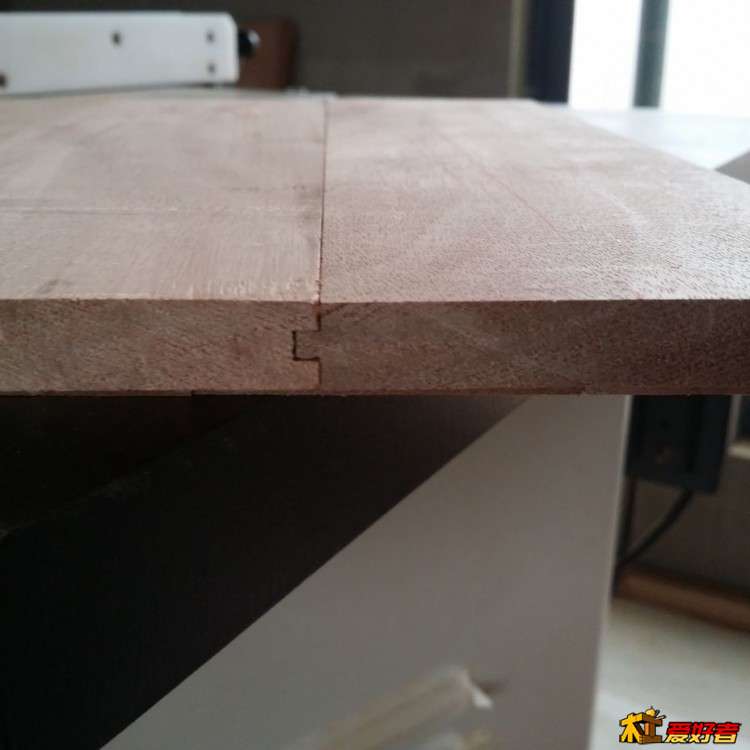

稍厚的板子都是企口的方式拼接：

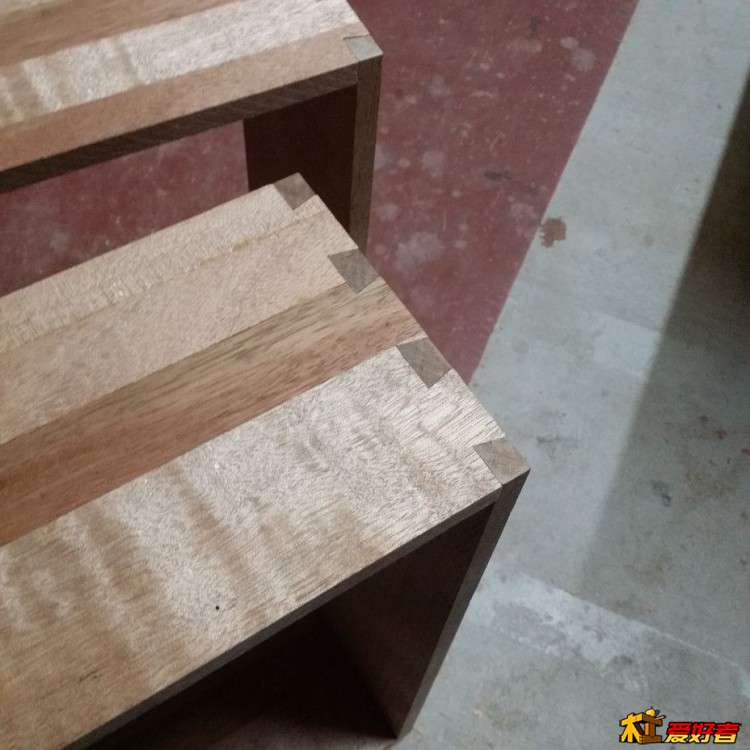

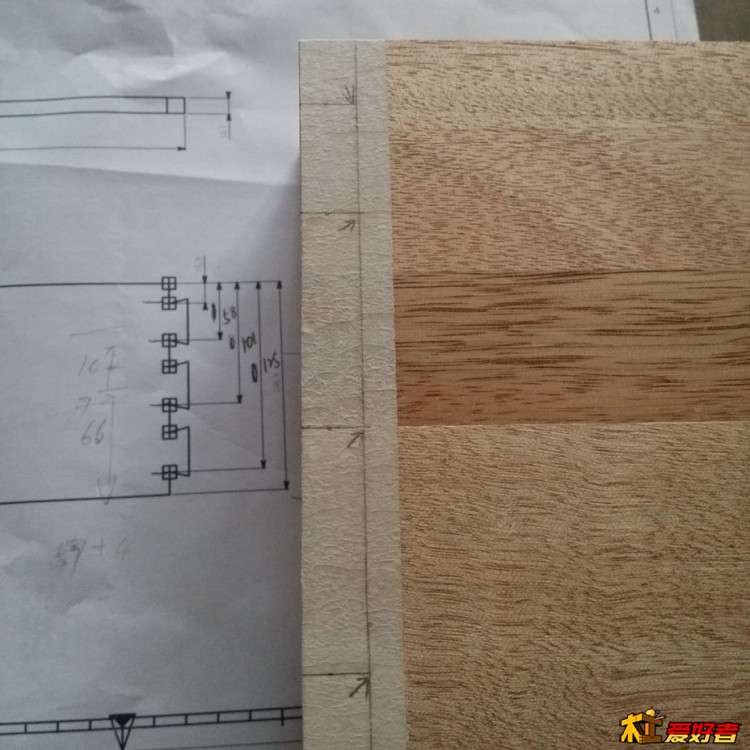

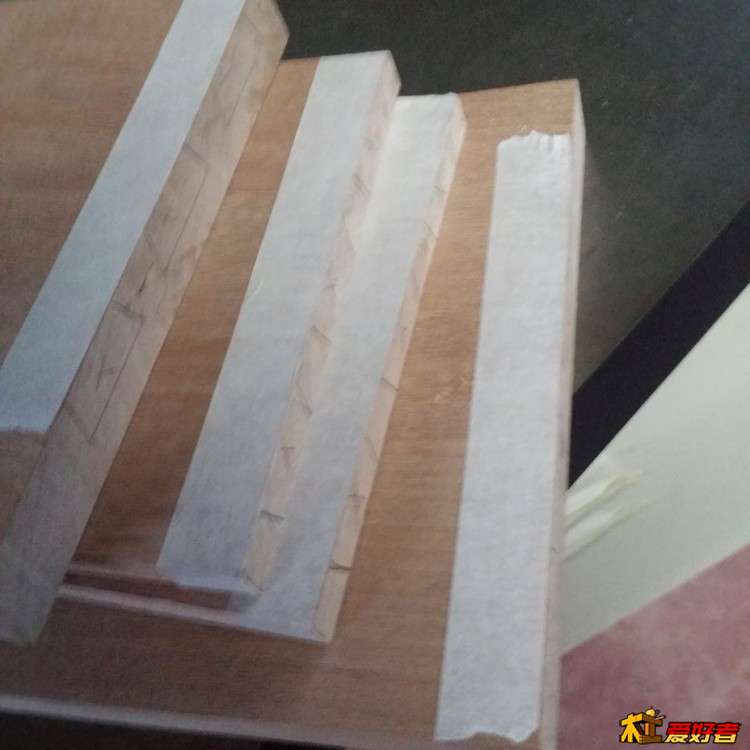

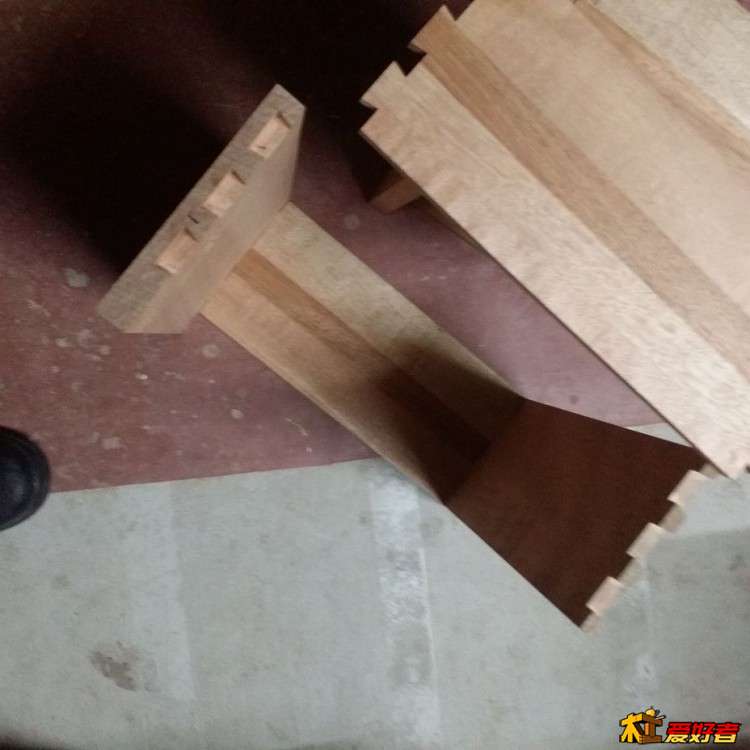

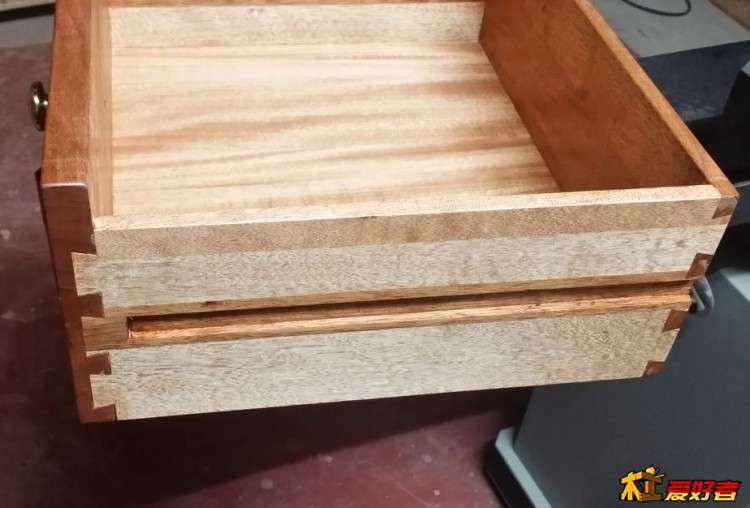

抽屉是燕尾结构，14度子口旬刀和直刀做的，也没有模板，贴一层美纹纸，能够较明显的起到减少崩边现象：

不好意思，照虚了：

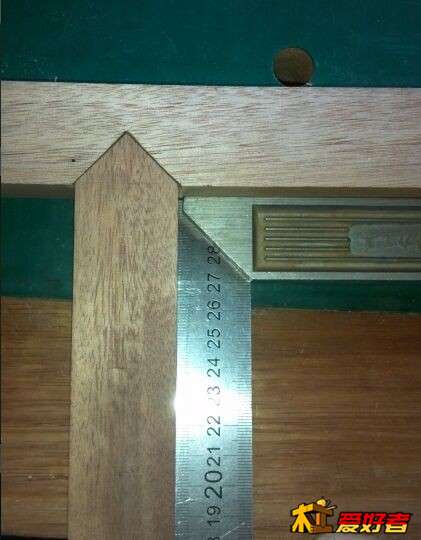

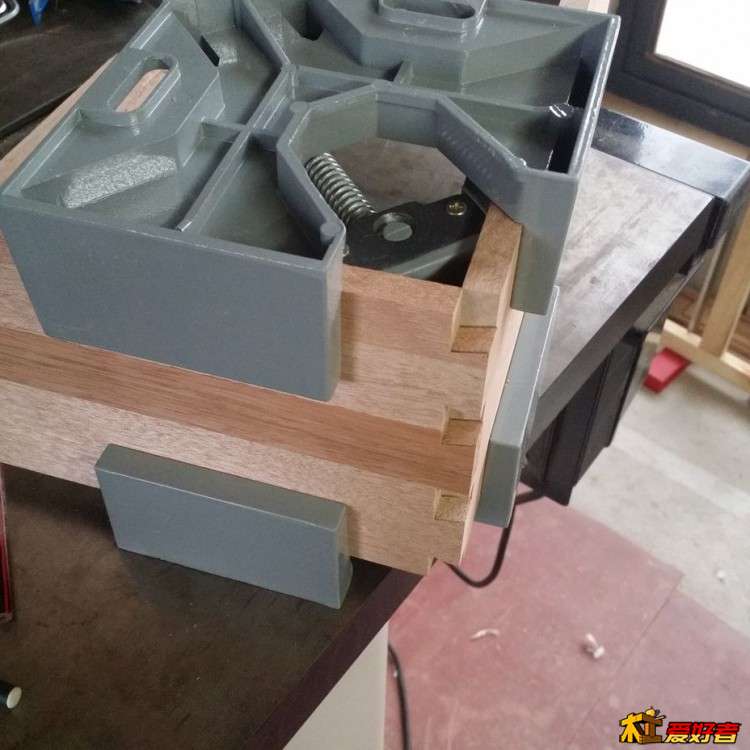

用直角夹固定后再划线：

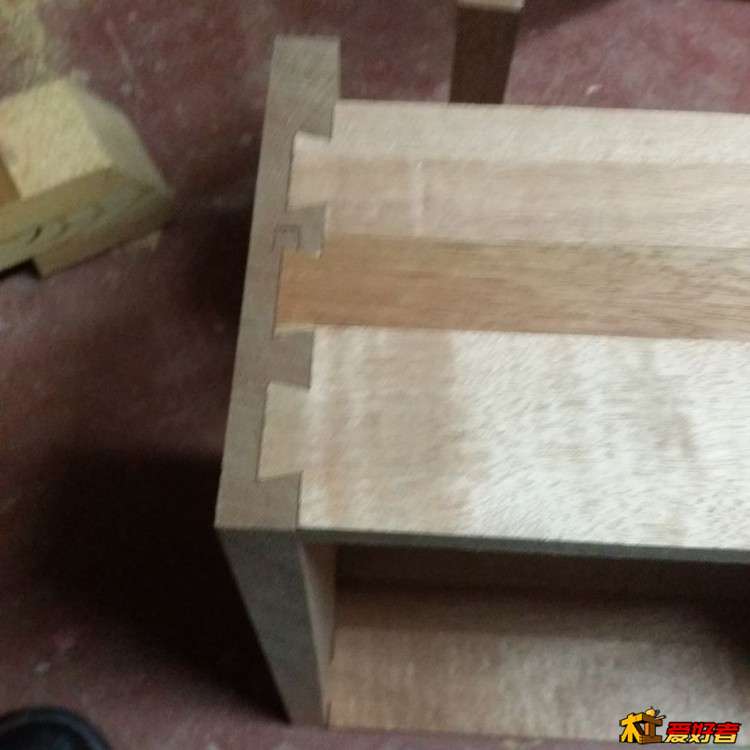

基本严丝合缝，还比较满意：

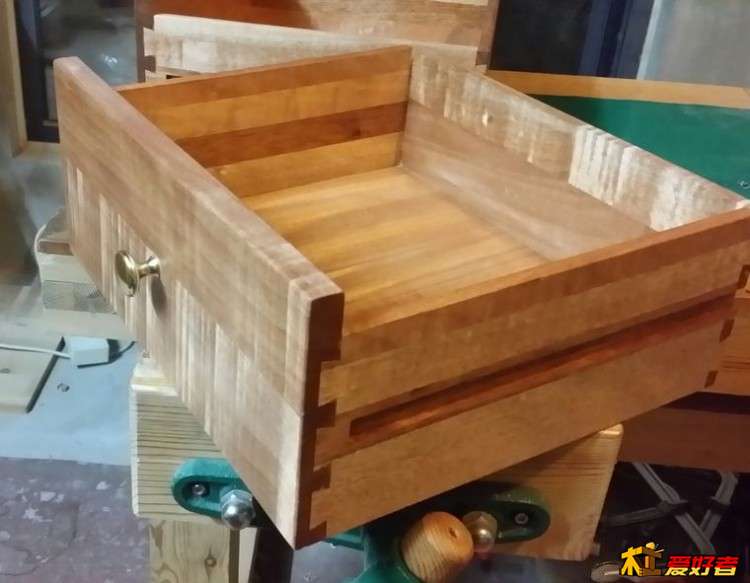

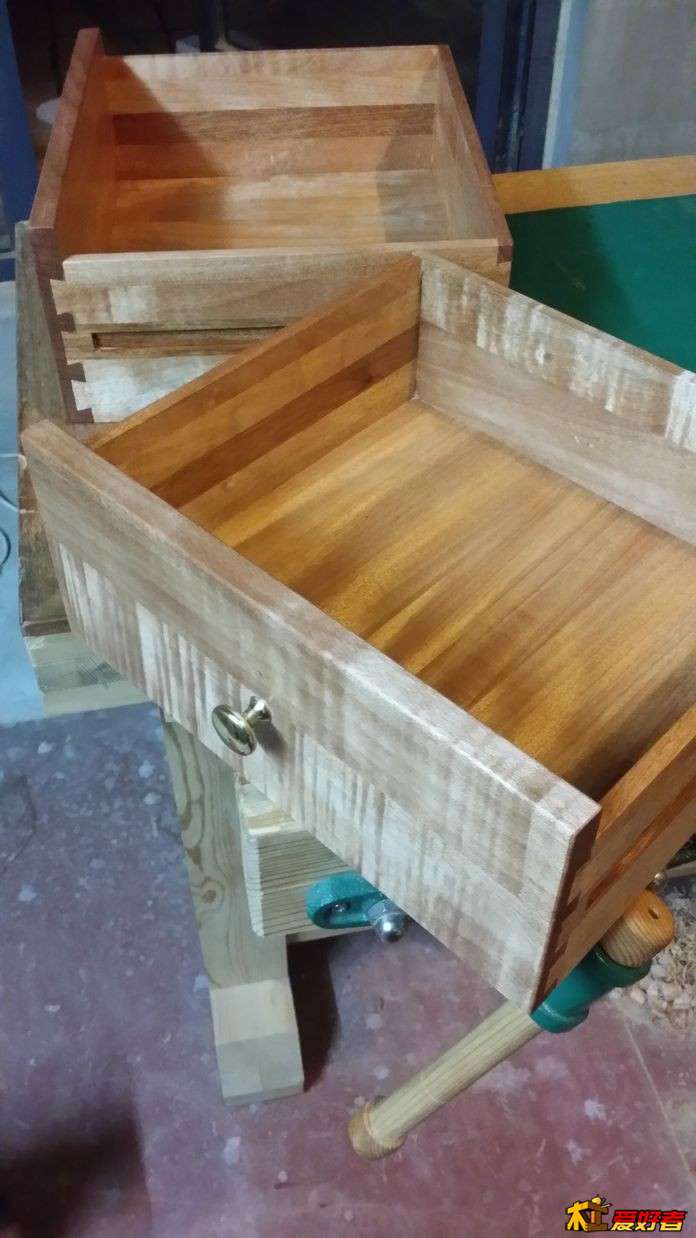

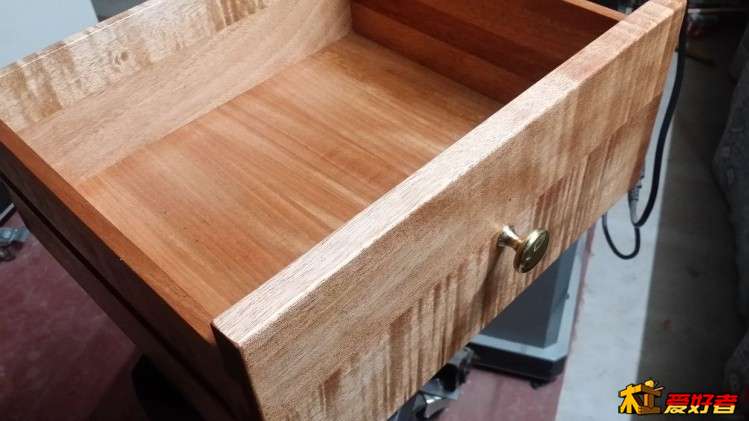

上过木蜡油后的效果：

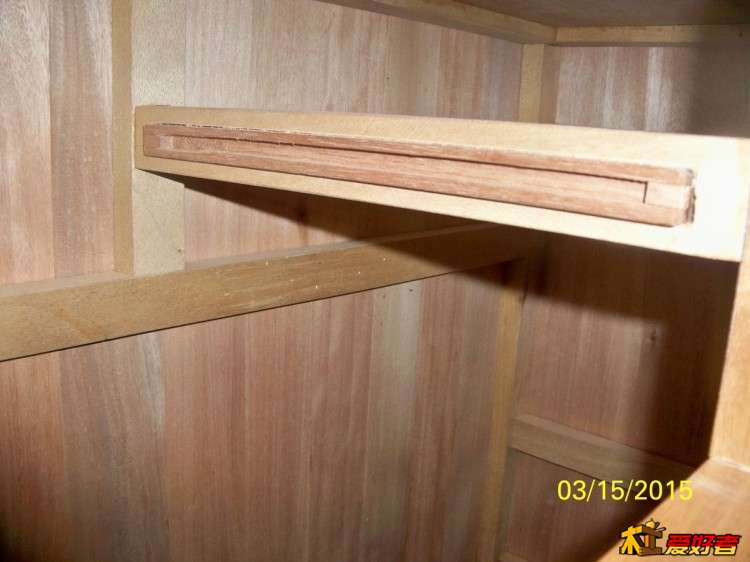

木滑槽，安装时方向装反了，按设计开口是在里面一侧，这个是打算在抽屉侧板上插一个销子，防止抽屉向外拉时拉脱：

看着还比较顺眼吧，嘿嘿…

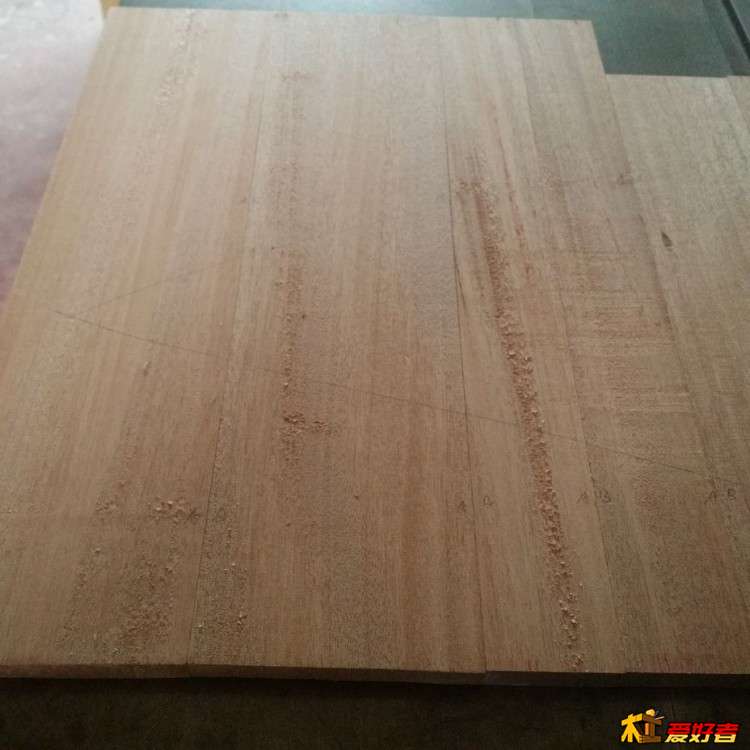

搁板是杉木指接板，这个鞋柜柜体的侧板拼板也是拼的快崩溃，所以搁板没有拼板了：

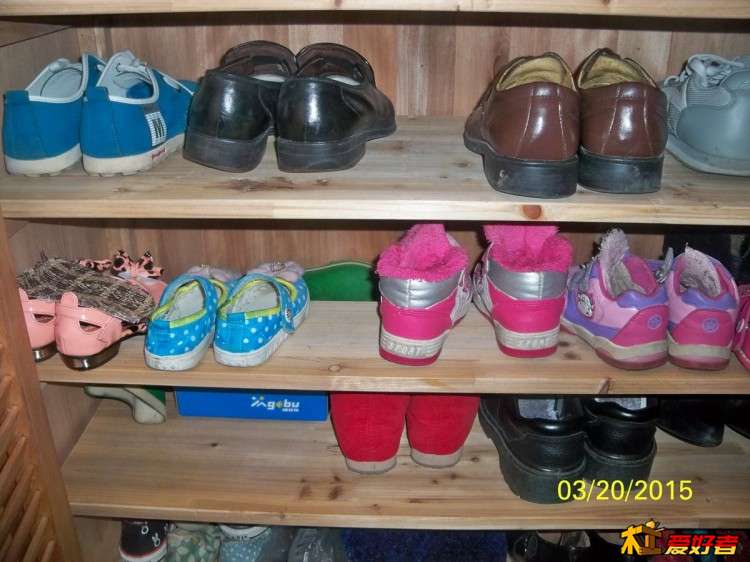

小孩的搁板只有一半，里面半边是空的，这样下层可以放短靴：

============================================================================

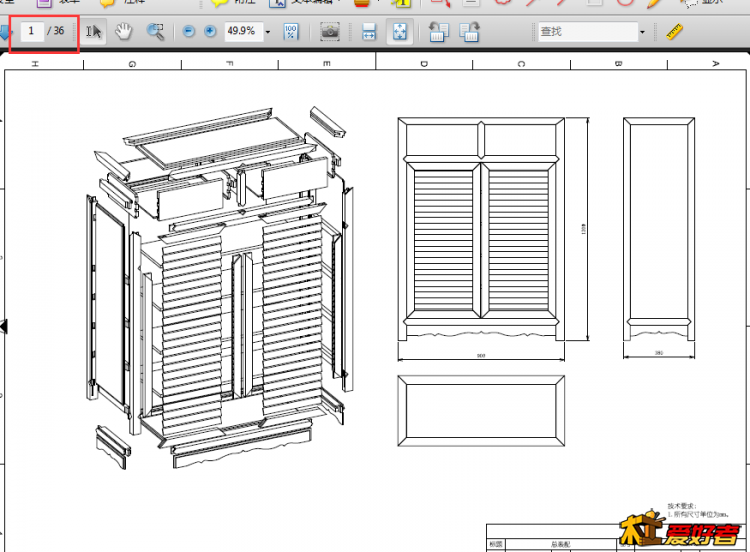

请之于论坛，用之于论坛吧，帖子今天还能编辑，附上全套图纸。

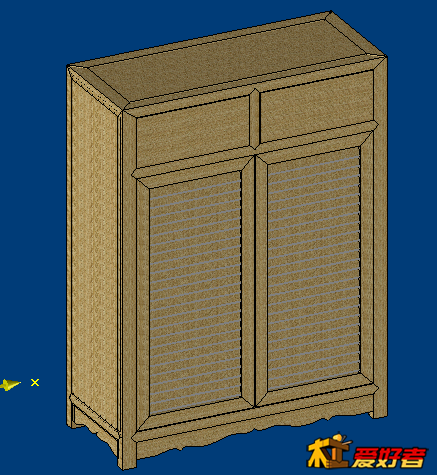

三维软件用的topsolid，很小众的一个软件。设计时还设计了牙板，但做时偷懒了，没做。

PDF文件格式，连同装配图共36页。

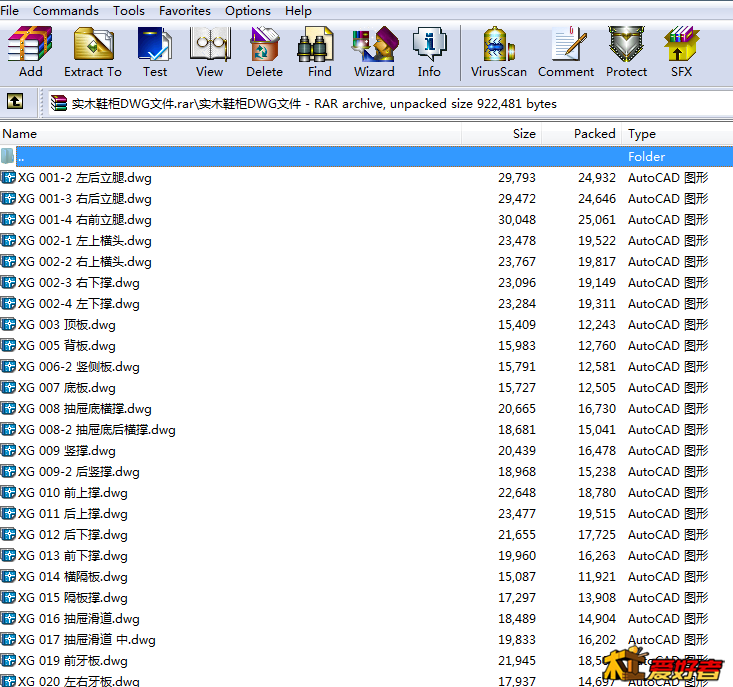

CAD图纸在压缩包里，三维软件生成CAD格式时，如果图纸不是1：1时，转换后的dwg文件中比例不正确，需要大家自己到菜单：
[标注]->[样式]->样式管理器中[修改]->[比例因子]
中修改一下比例因子。或者量尺寸时根据已标注的尺寸，换算一下。
可能是D版软件的bug吧，图纸太多，我就没有一一修改了。

pdf图纸大小超1M了，必须把part1,2,3全部下载放在一个文件夹才能解压。
如果不想下载，可以留下邮箱，后面发邮件。

实木鞋柜DWG文件.rar (715.51 KB, 下载次数: 431)

实木鞋柜.part1.rar (700 KB, 下载次数: 288)

实木鞋柜.part2.rar (700 KB, 下载次数: 266)

实木鞋柜.part3.rar (168.77 KB, 下载次数: 253)

补充内容 (2015-3-21 22:12):
更正错别字：[请之于论坛==>取之于论坛]，刚发现错别字，想修改，超过24小时不能保存了。
帖子允许修改的时间设的有点短。

火柴人susu · 发表于 2015-3-20 22:39:42

高高手赞！

若惜 · 发表于 2015-3-20 22:42:52

做的真好

潘多拉 · 发表于 2015-3-20 22:55:35

老手鉴定完毕

勾魂天使 · 发表于 2015-3-20 23:09:53

做得很好，就是四年才完成，如果衣柜不会做个40年吧。

biti2002 · 发表于 2015-3-20 23:10:19

请问楼主都用的什么木料

无所谓替补后卫 · 发表于 2015-3-20 23:47:53

耐力十足！赞！

ahjet · 发表于 2015-3-21 00:50:51

做的真好，还有图纸，葱白一把！提个建议，正面太多粽角，反而影响美感。

ahjet · 发表于 2015-3-21 00:50:59

做的真好，还有图纸，葱白一把！提个建议，正面太多粽角，反而影响美感。

求求 · 发表于 2015-3-21 07:09:55

biti2002 发表于 2015-3-20 23:10
请问楼主都用的什么木料

主材是红胡桃。木头有点软，节疤少，花纹不是很明显。
几年前不懂，在本地市场买的。
当时好像也就是看中节疤少才买的。

求求 · 发表于 2015-3-21 07:46:02

ahjet 发表于 2015-3-21 00:50
做的真好，还有图纸，葱白一把！提个建议，正面太多粽角，反而影响美感。

谢谢！
结构和连接设计是比较头痛的事情。
毕竟是业余的，实际经验太少，所以还是先在图纸上设计考虑好，然后按图纸来做，会比较顺利一点。

kscc1216 · 发表于 2015-3-21 09:04:41

运用了传统的榫卯建构，还有图纸；采用了类似工业化生产的标准，使得每根木料的一致性得到保证，做得很好。

周大大 · 发表于 2015-3-21 09:22:35

好漂亮！做工都可以当作艺术品了

军团长 · 发表于 2015-3-21 09:38:53

好得很

方天戟 · 发表于 2015-3-21 09:45:24

做得很好！
复杂点的画图纸是必须的，尤其对于我们这些业余的，时间又拖得长的，没图纸的话很久之后都不知道哪根料是用在哪的
