新人献上手绘台锯升降机构图一张

shmmm2000 · 发表于 2015-3-16 23:08:16

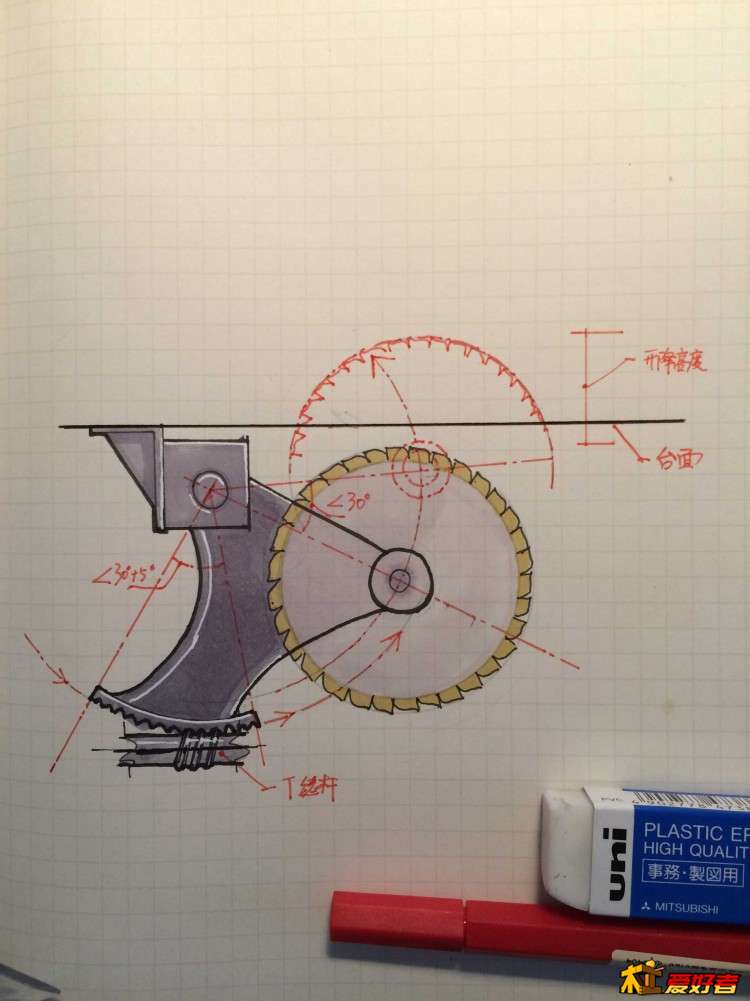

木工活不会做，一点笔头子手艺，纯粹一份原理图针管笔+马克笔绘制
希望感兴趣的木友能用上。以后会陆陆续续发一些原理图，方便木友。

shmmm2000 · 发表于 2015-3-16 23:21:39

自己顶一下

sunnyquan · 发表于 2015-3-16 23:26:11

刀的稳定性怎么确保？

008wer · 发表于 2015-3-16 23:39:59

画的不错，现在很多的台锯是用这类的升降机构的

落羽之焱 · 发表于 2015-3-17 01:11:31

顶，需要45度的话怎么去弄

duhongchang · 发表于 2015-3-17 05:50:19

很多用的就是这种好不？

茶语雅阁 · 发表于 2015-3-17 09:22:45

好设计

OHW321 · 发表于 2015-3-17 09:23:41

图画的不错，不过电机挂哪呢？斜切怎样实现？台面用什么材料？希望来个系统详图。

如是木头 · 发表于 2015-3-17 09:23:48

有了这个技术，好多手艺上手后都会做的非常棒！

574822434 · 发表于 2015-3-17 10:15:06

DUOMEITI · 发表于 2015-3-17 11:00:28

图画的真好，不过电机挂哪呢？斜切怎样实现？台面用什么材料？涡轮蜗杆防尘问题怎么解决？还在误区里。看看我新做的台锯，自我感觉有突破！希望有帮助
http://www.zuojiaju.com/forum.ph ... p;page=1#pid7035759

wuhuaguo4444 · 发表于 2015-3-17 12:37:55

路过学习中，请高手解答

树叶开心 · 发表于 2015-3-17 13:31:41

原理不是问题，问题是如何制造出来，并且强度精度达到要求。

shmmm2000 · 发表于 2015-3-17 17:44:46

OHW321 发表于 2015-3-17 09:23
图画的不错，不过电机挂哪呢？斜切怎样实现？台面用什么材料？希望来个系统详图。

好嘞，系统的图有点复杂，一个角度无法表达清楚，正应要求画整套的原理图

我主要是觉得有时候光看照片还是无法弄清楚结构，索性画个原理图，只表达原理。大家看见有一个：哦！原来是这样的！~~~这种感觉就可以了如何制造看大家自己的能力了

xyljmgahz · 发表于 2015-3-17 18:30:37

楼主很用心啊，赞一个
