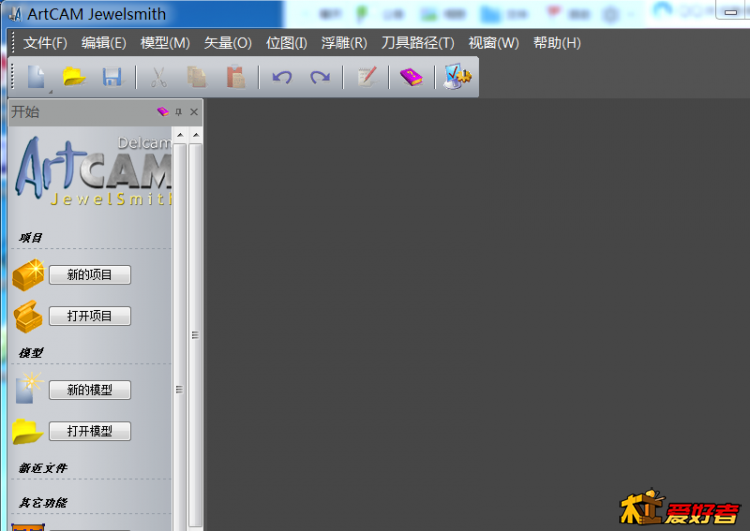

1.运行ArtCAM 2010 ，如上。界面和09大不一样，包括一些功能，都不知在哪找到……）

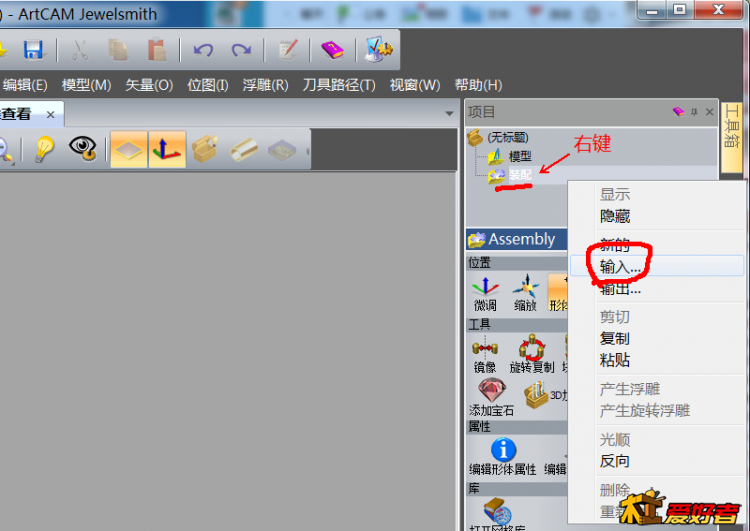

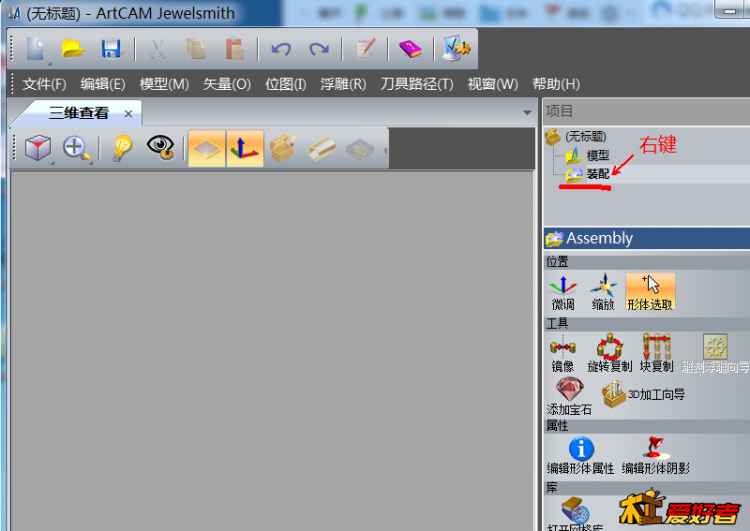

2.新的项目，出现上面界面。装配\右键
3.输入

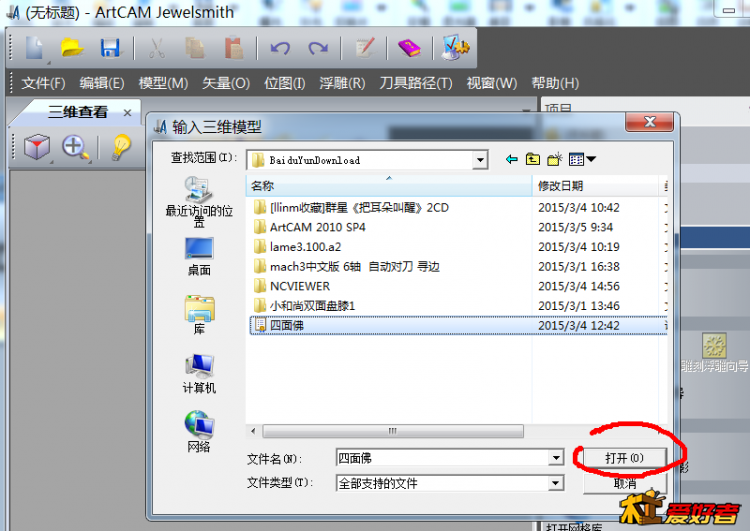

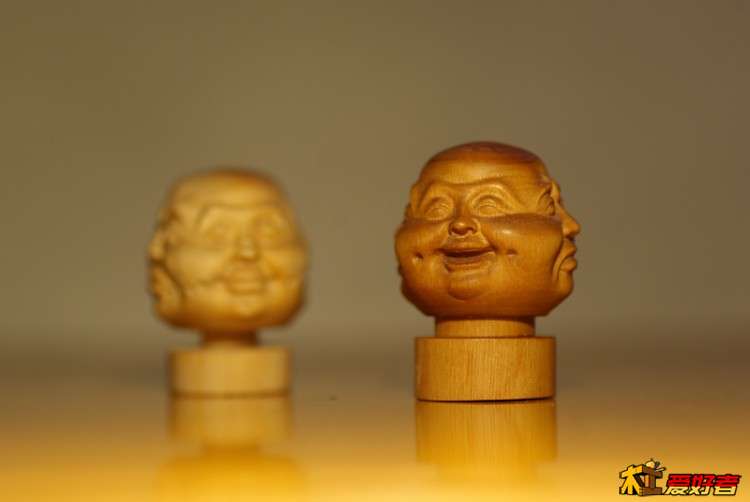

4.输入三维模型，四面佛

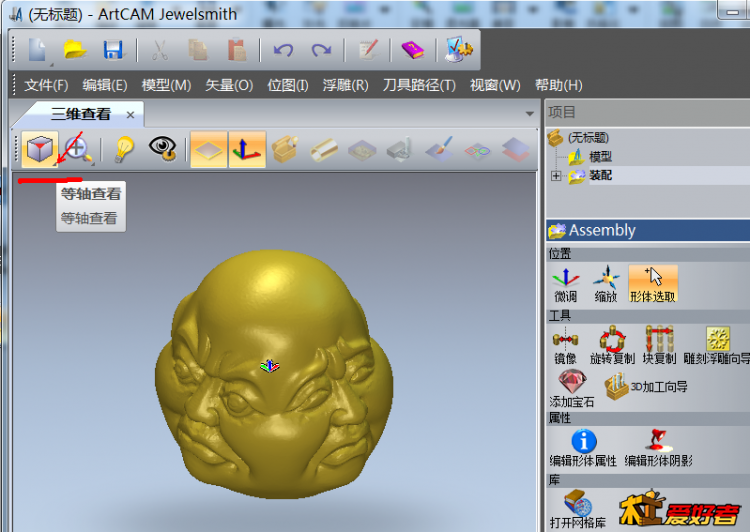

5.打开，默认为三维查看的等轴查看。鼠标移至左下的小三角处。

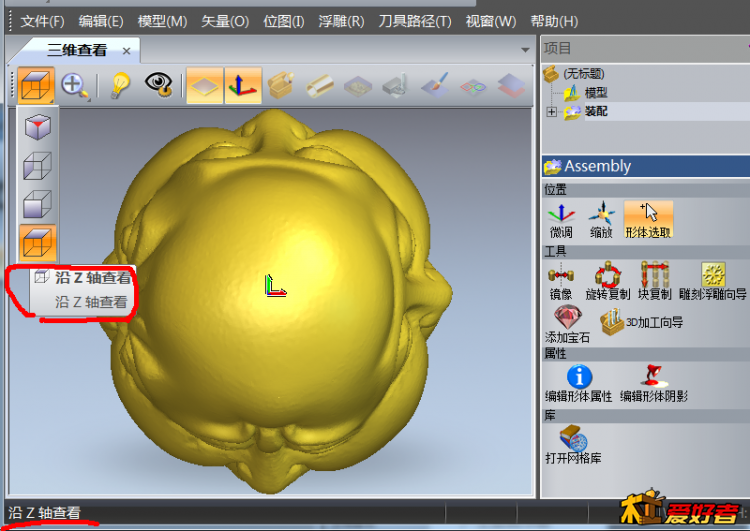

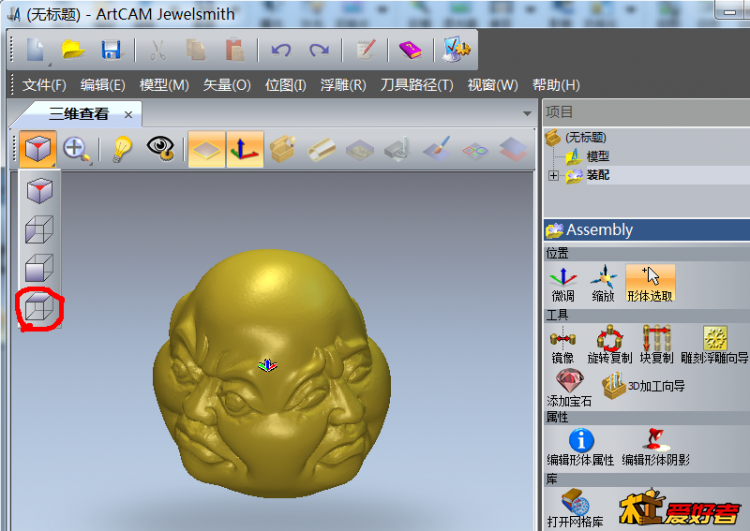

6.按住鼠标左键，下拉出4 个查看方向，最下为沿Z轴查看。
7.沿Z轴查看

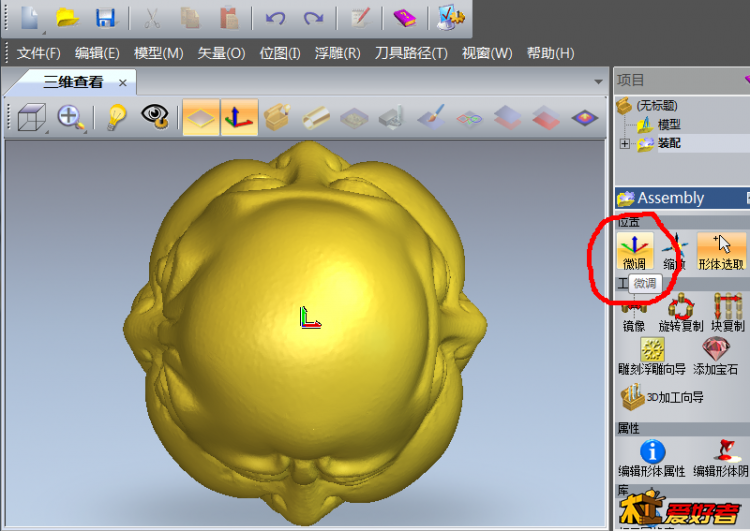

8.微调

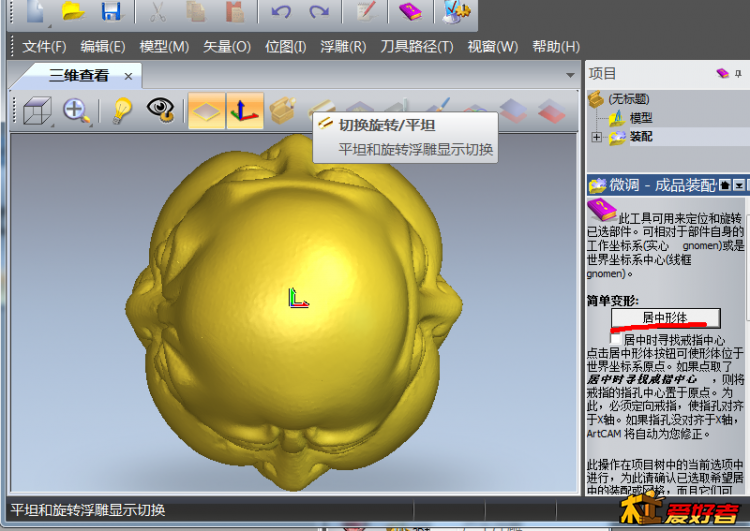

9.居中形体

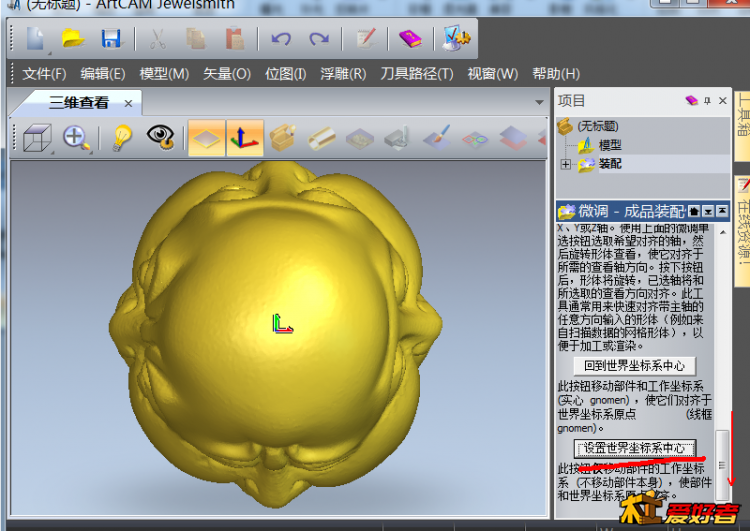

10.设置世界坐标。小贴士：右侧滑块要拉到最下

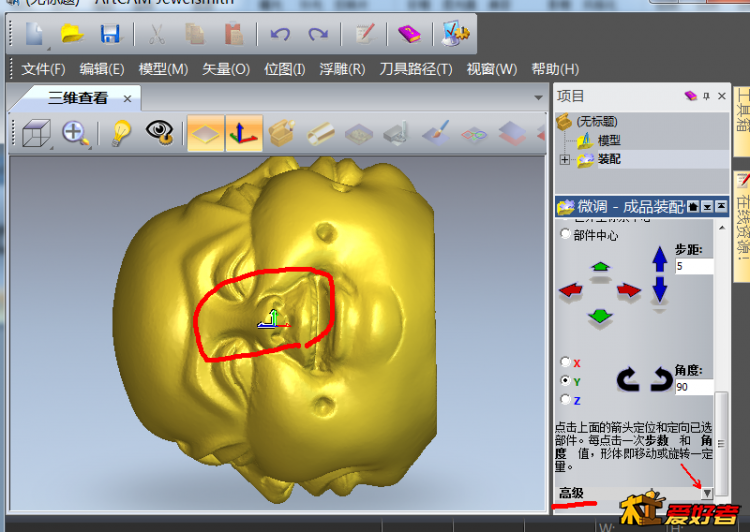

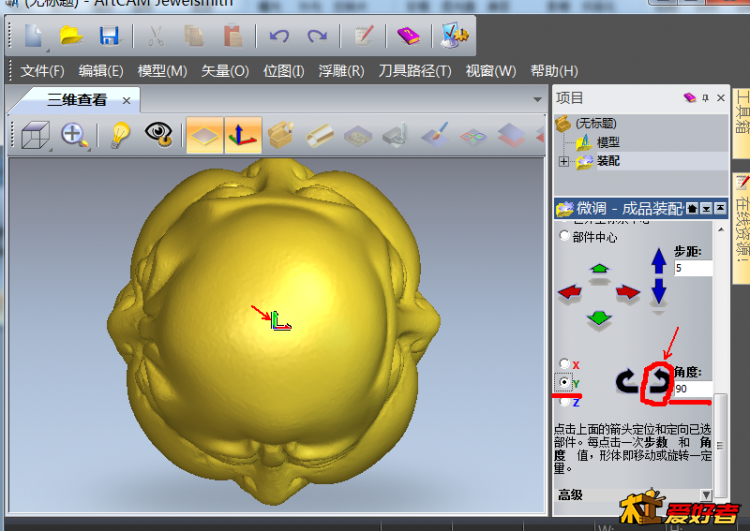

11.图示红色箭头所指的绿色坐标轴为Y轴（从右侧栏可以看出），绕Y轴旋转，左旋90度。

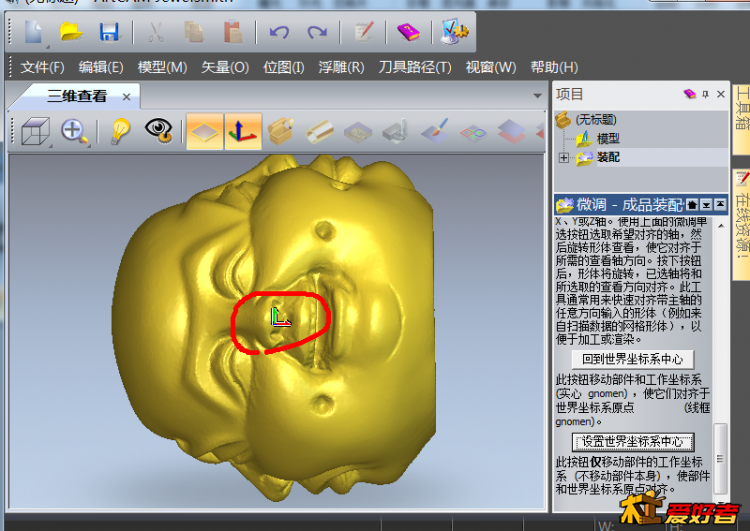

12.旋转后如图。小贴士：注意坐标轴，这种情况都要重新设置世界坐标系中心（图10操作也会出现此情况，图为已设置了世界坐标中心的）
13.设置后坐标轴如图

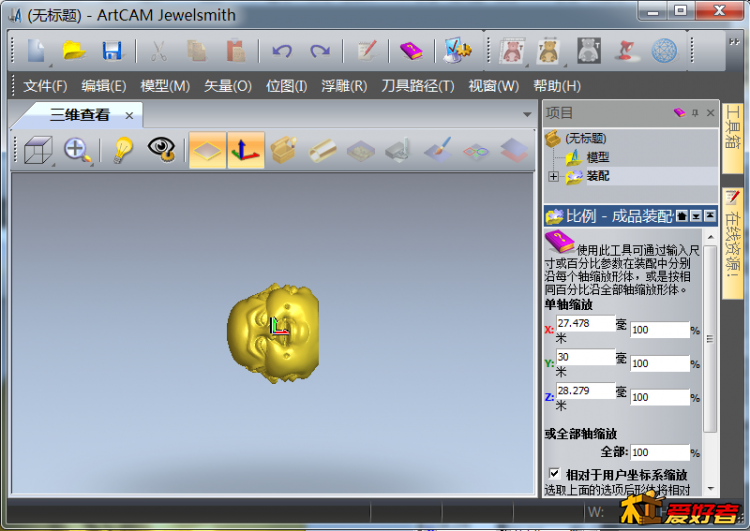

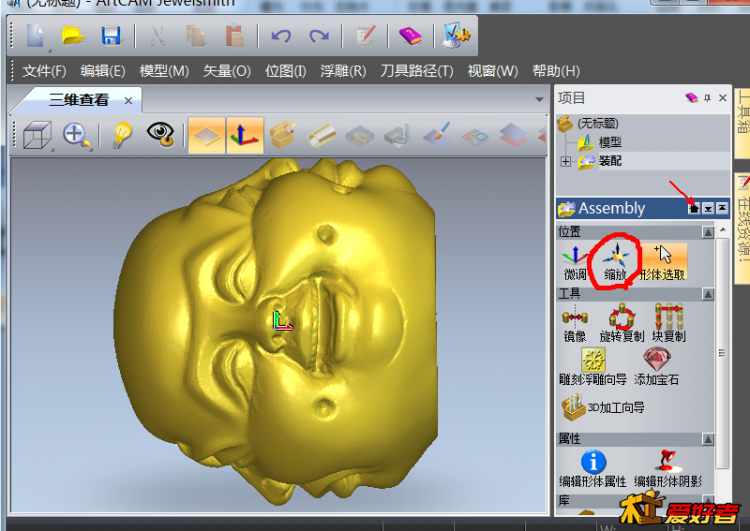

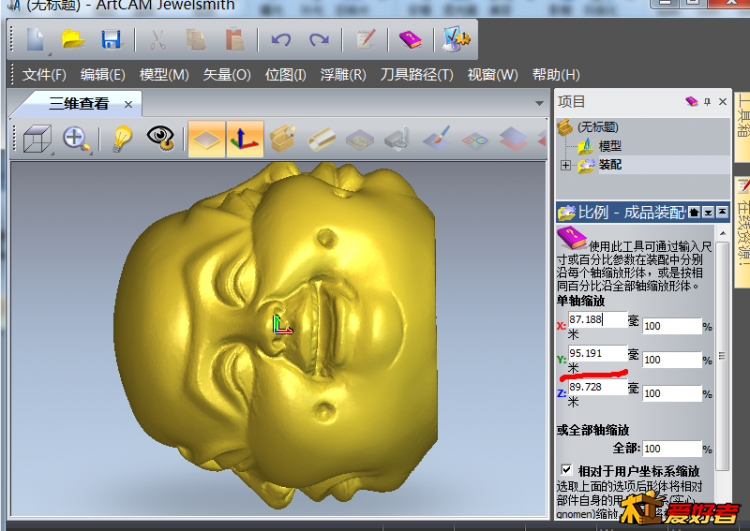

14.缩放

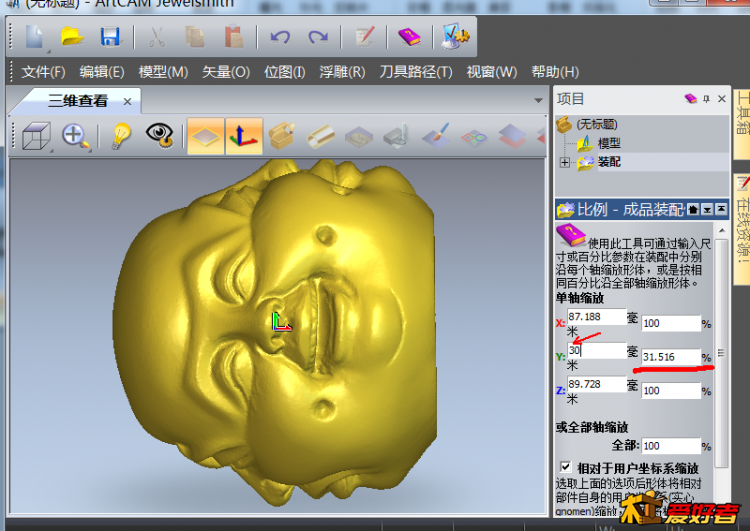

15.Y、Z中较大者为Y
16.料坯直径为30 ，故缩小Y尺寸为30 。

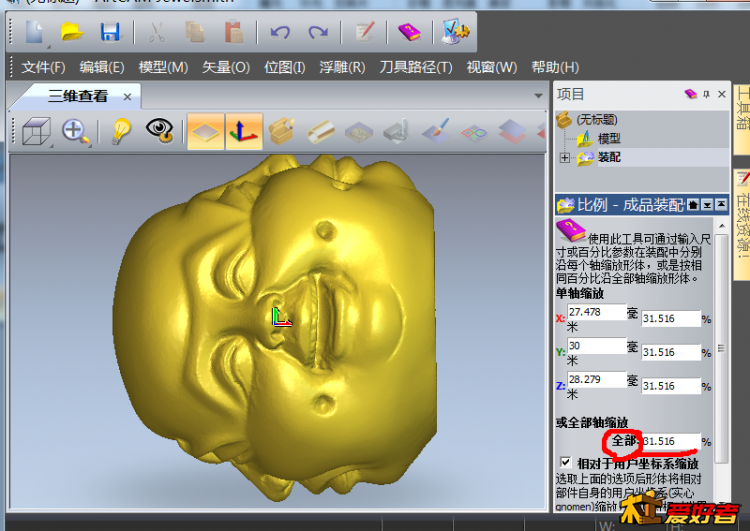

17.复制31.516比例，粘贴到全部轴缩放，回车，X、Z随之全部变换。小贴士：鼠标右键操作必需回车，ctrl+C后 ctrl+V，X、Z自动变换）
18.应用，比例缩小

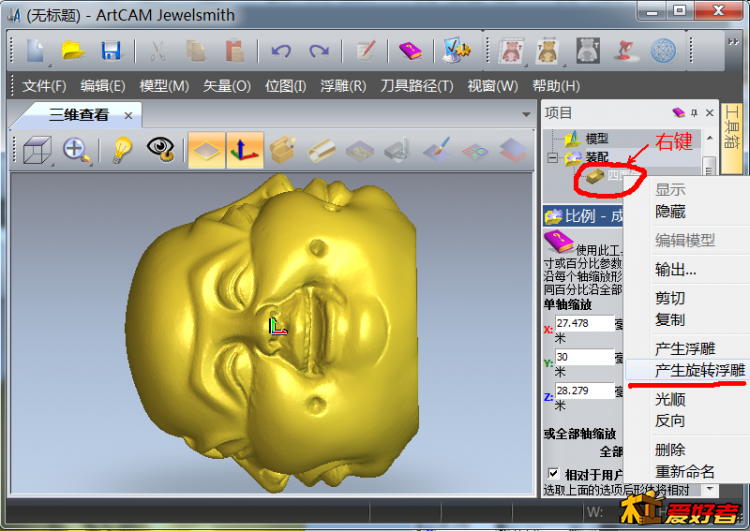

19.按Z轴查看，最大查看。右键 装配\四面佛\产生旋转浮雕

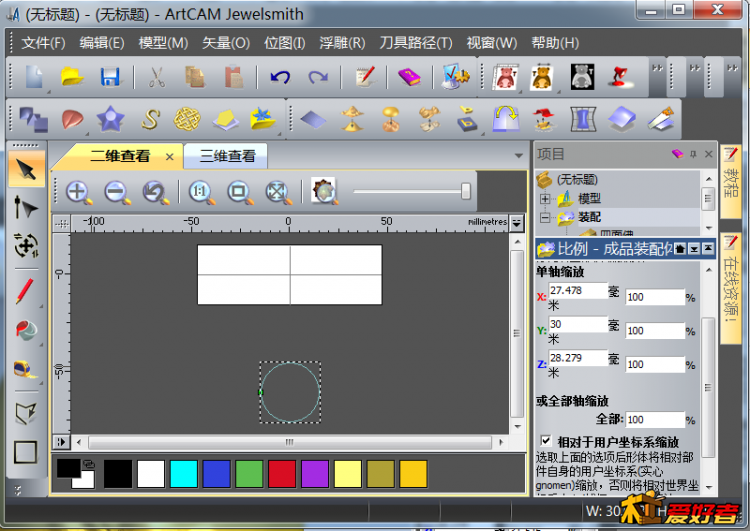

20.

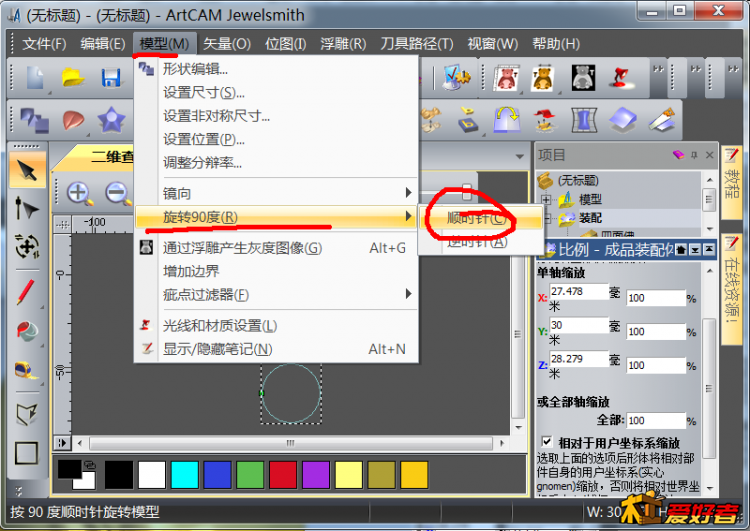

21.顺时针旋转90度。

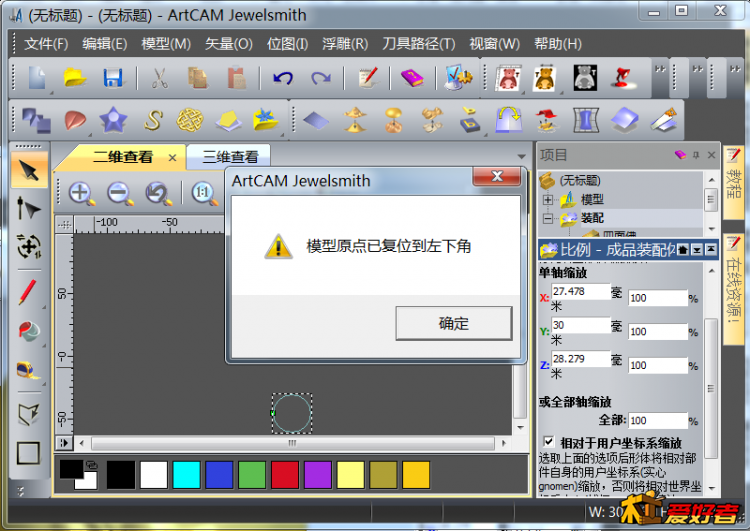

22.模型原点已复位到左下角，确定

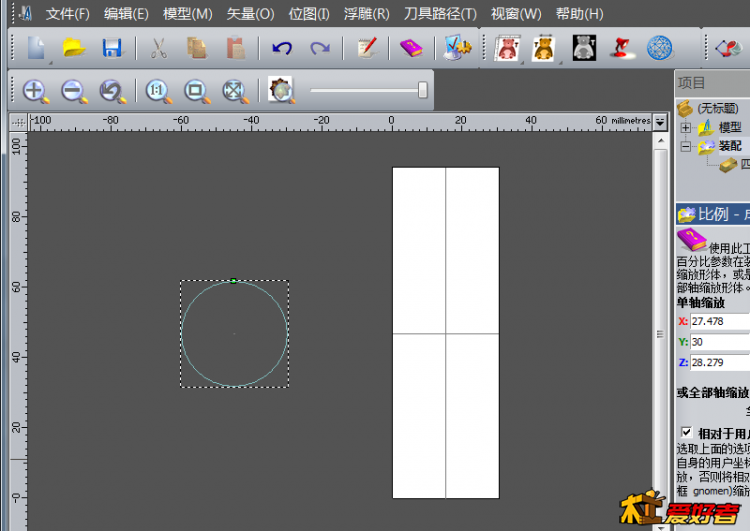

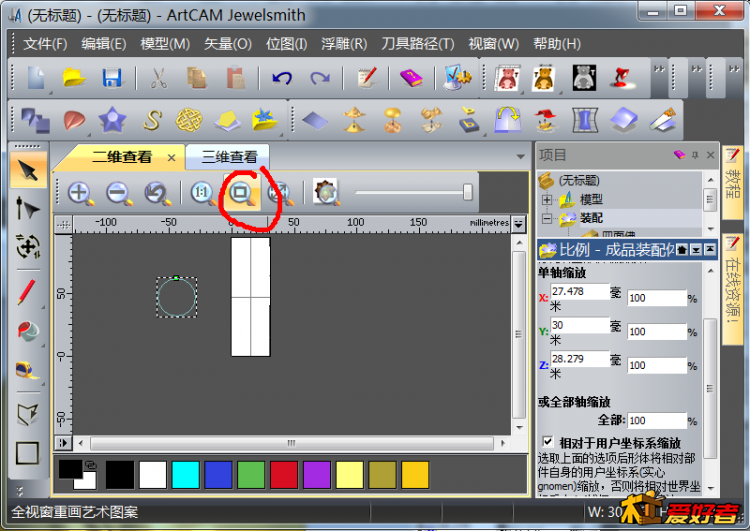

23.全屏重画。
24.最大观察。

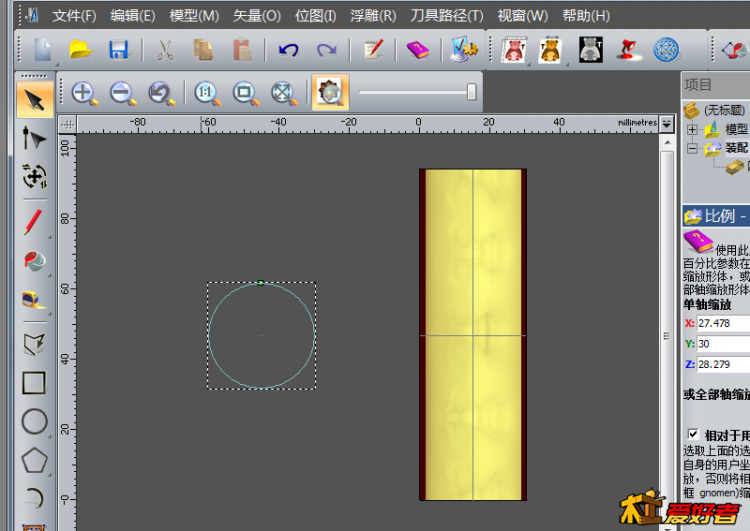

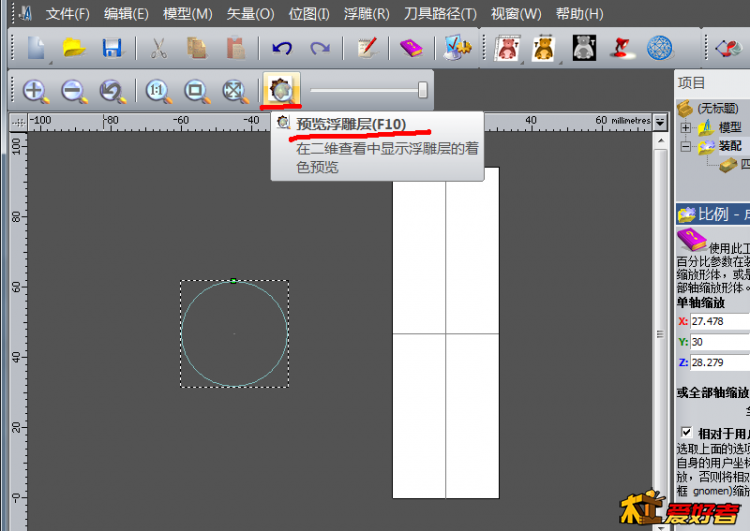

25.预览浮雕层
26.浮雕隐约可见

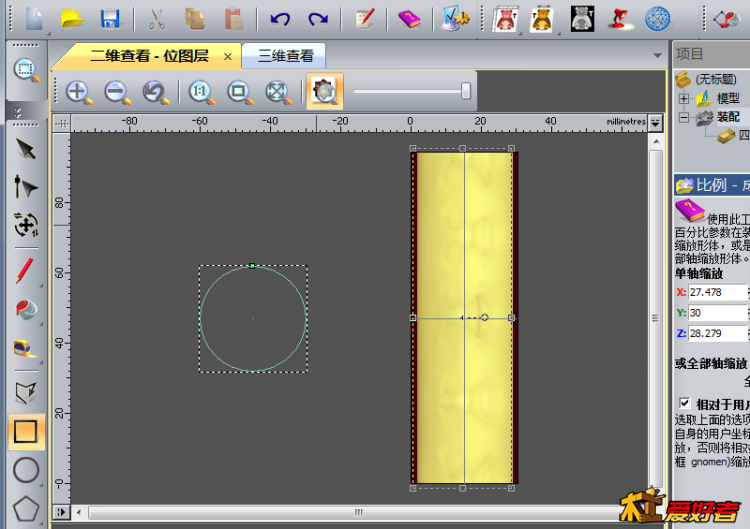

27.为雕件加支撑。矩形工具，左侧深色部分约留 1mm，右侧不留。画好矩形后，鼠标在空白处单击。

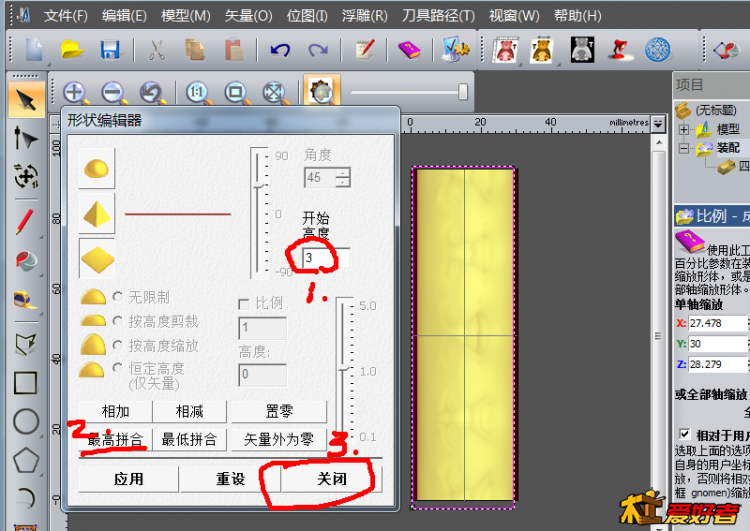

28.双击矩形，开始高度设3（这样，支撑直径就为6）。图示有点小误，步骤2最高拼合后，应用，再步骤3关闭。

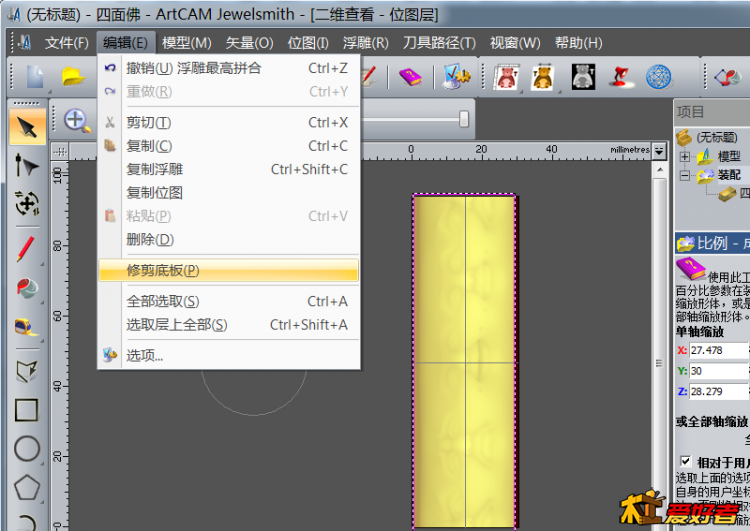

29.修剪底板
30.浮雕明显了

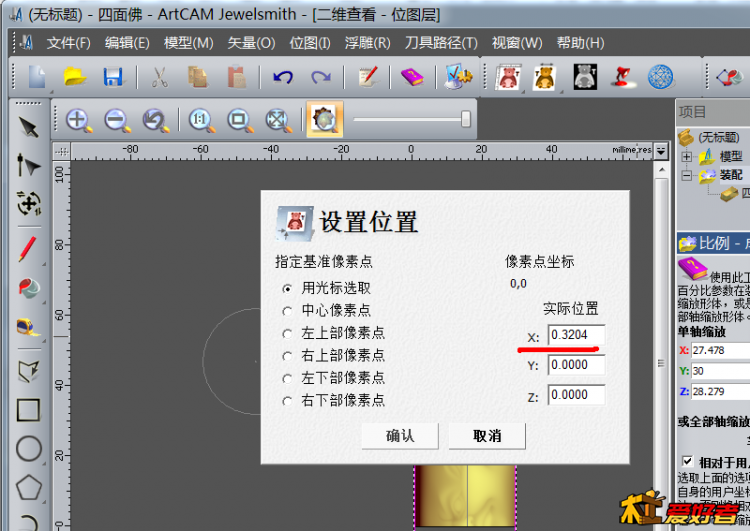

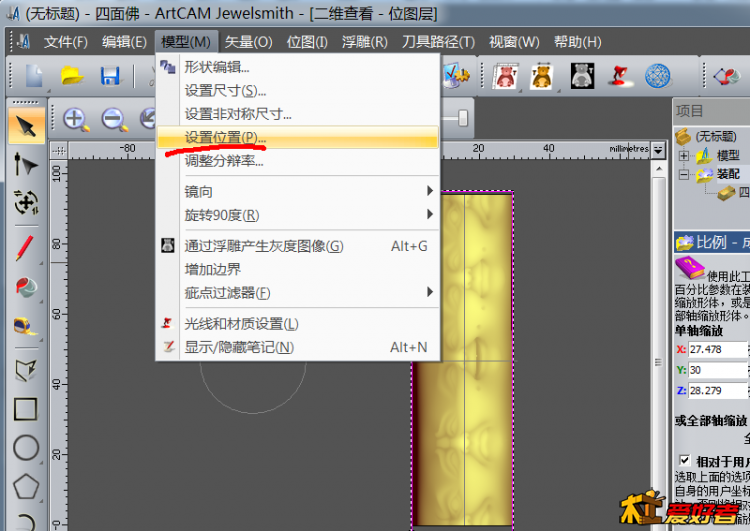

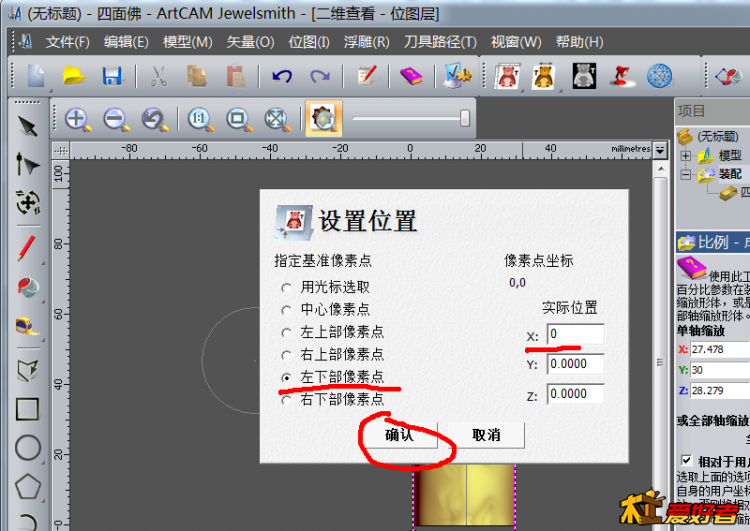

31.设置位置
32.可以看出原点位置改变
33.原点实际位置为0，左下

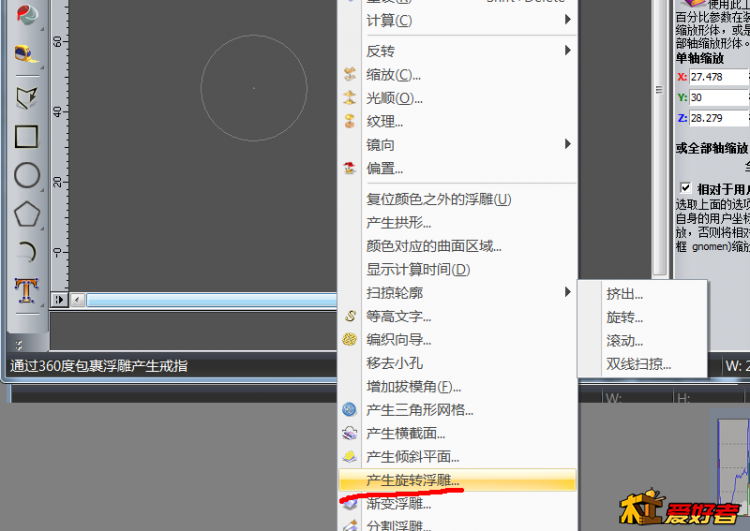

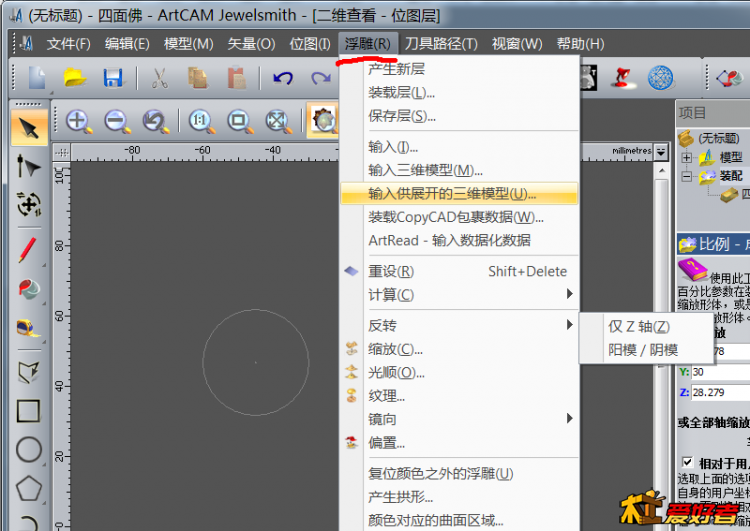

34/35.菜单\浮雕\产生旋转浮雕

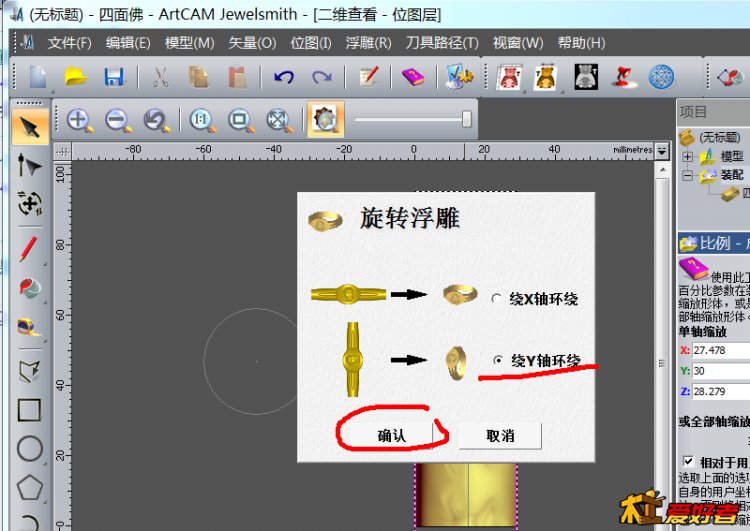

36.产生浮雕，绕Y轴环绕。

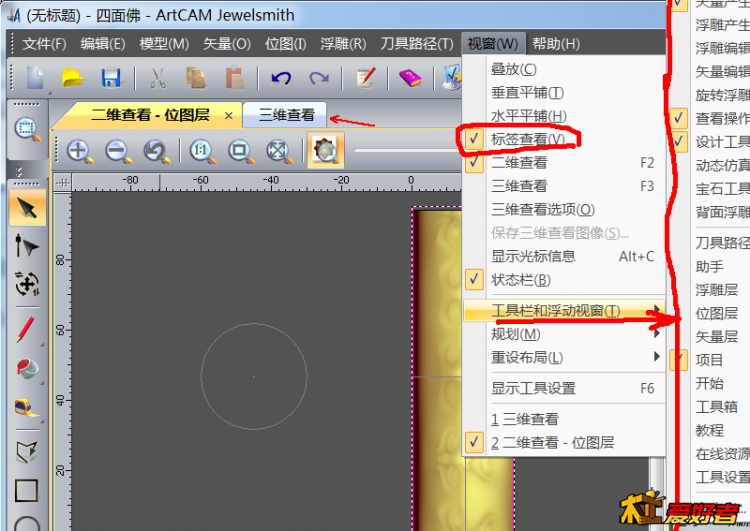

37.这里补充一点，很多工具栏和浮动窗口都是隐藏的。如需显示，可以勾选。

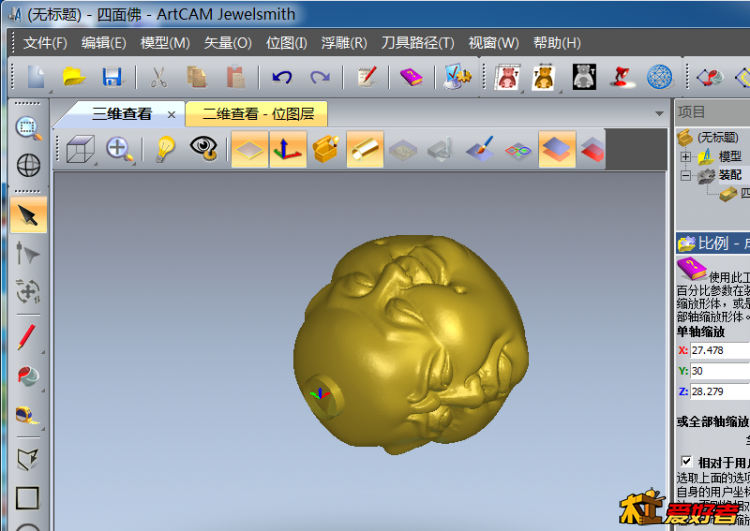

38.旋转浮雕确认后，可以看到加了支撑的模型。

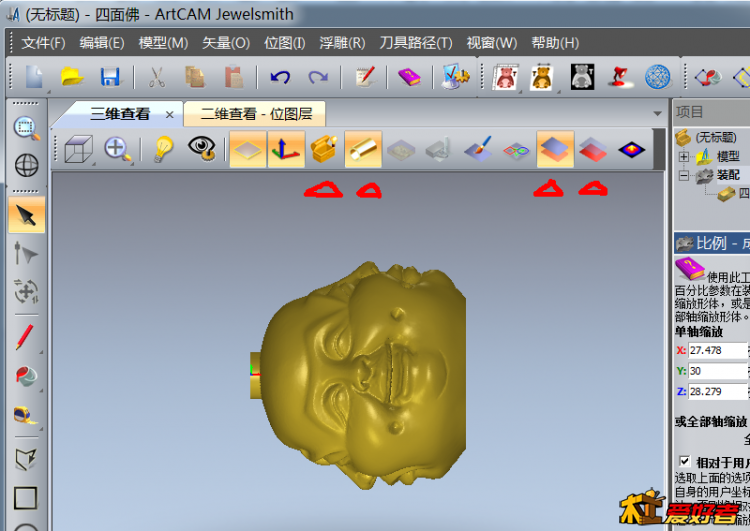

39.Z轴查看。小贴士：注意几个工具的选用和不选用。可以试试选与不选会出现什么不同现象。

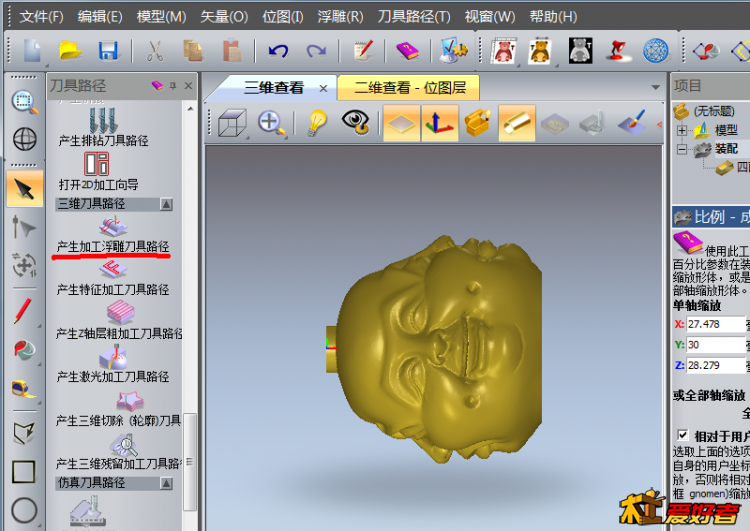

40.产生加工浮雕刀具路径。刀具路径的调出可参考37

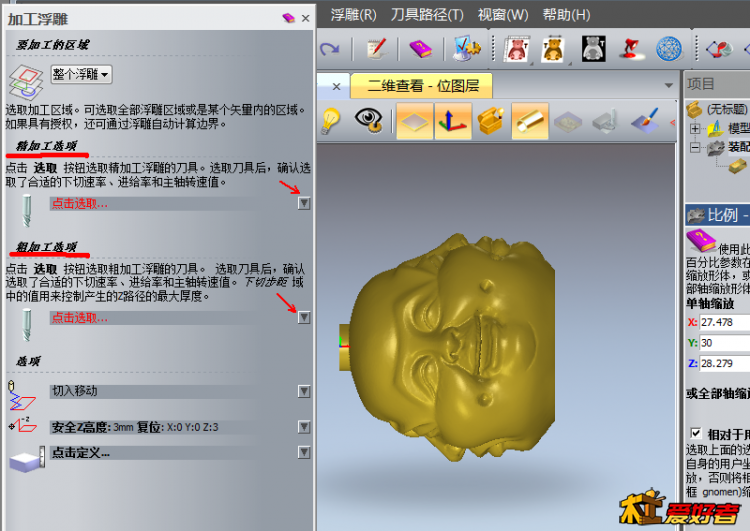

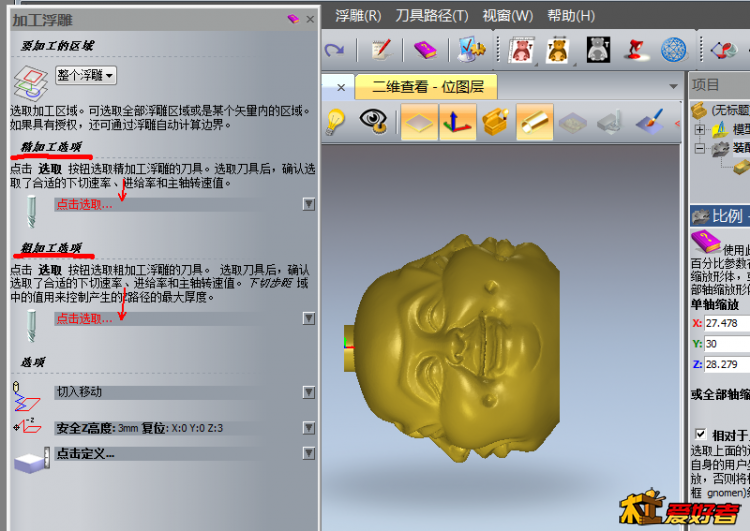

41.加工浮雕与2009版本完全不同。09版的粗加工和精加工是分别2 次设置（即设置粗加工，出刀路。再设置精加工，出刀路）版 ，10是2 个选项同时设置。

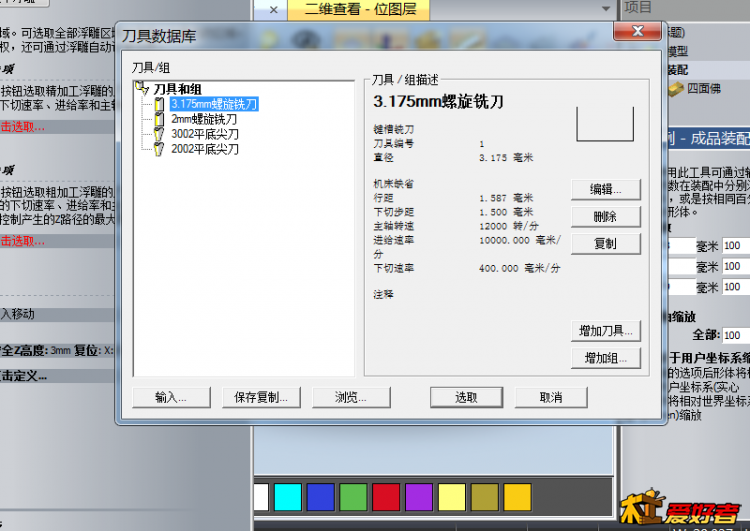

42.粗加工刀具设置。

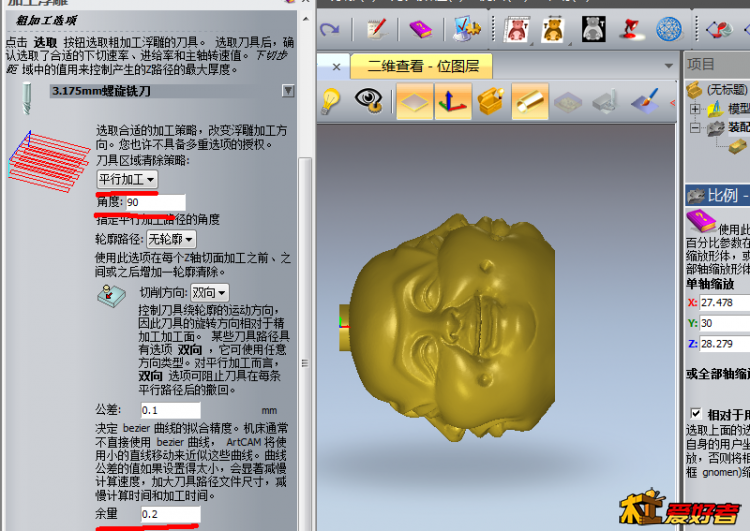

43.加工策略。平行加工、90度，09版是A转360度后，X走一个步距。而10版A和X是同时走的。 而且，每层中Z都在一等平面走的，不像09版Z一直上下。这好处是Z没有空跑，但余量太多，势必增加精加工的工作量。

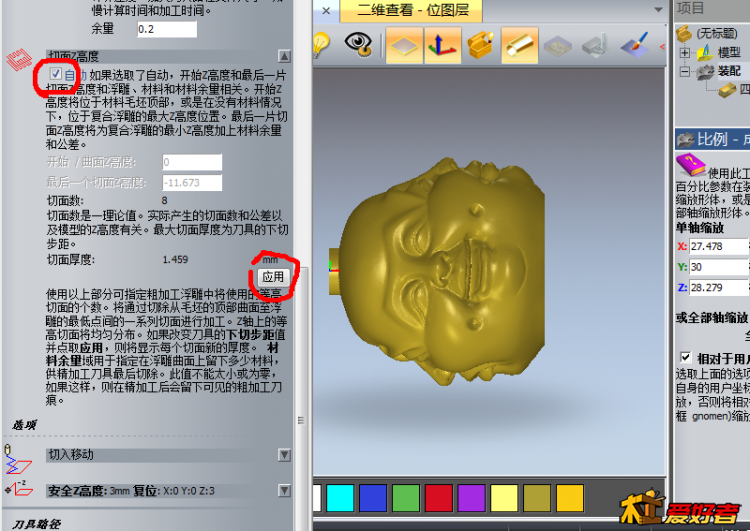

44.Z分层加工。比09版改进，可以设自动分层。

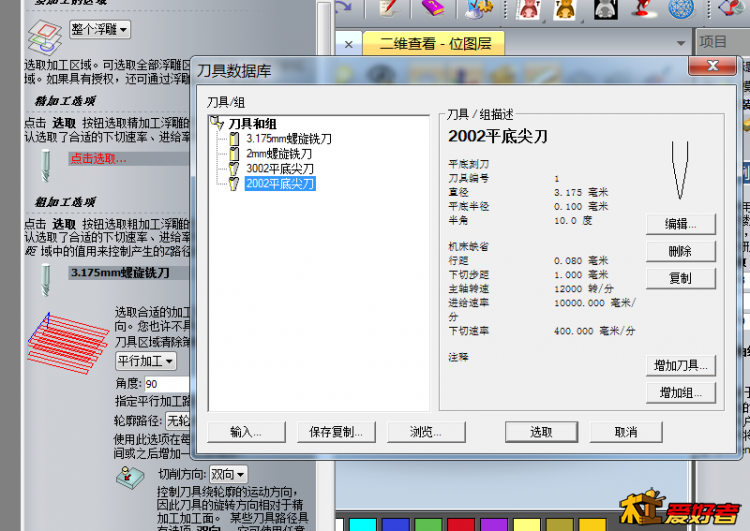

45.精加工刀具设置。

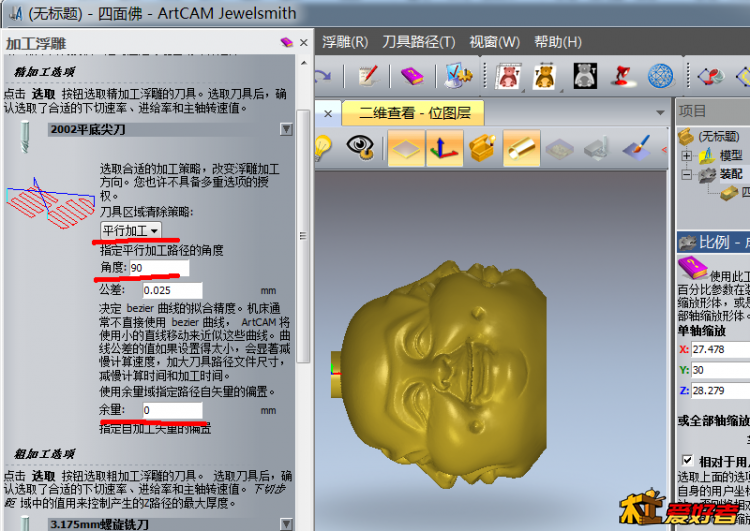

46.加工策略。平行加工、90度，这和09版一样，A转360度后，X走一个步距。

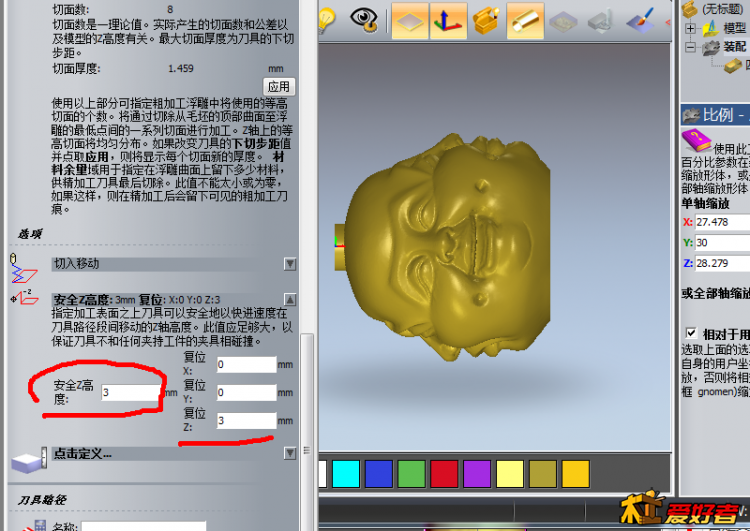

47.Z安全高度设为3

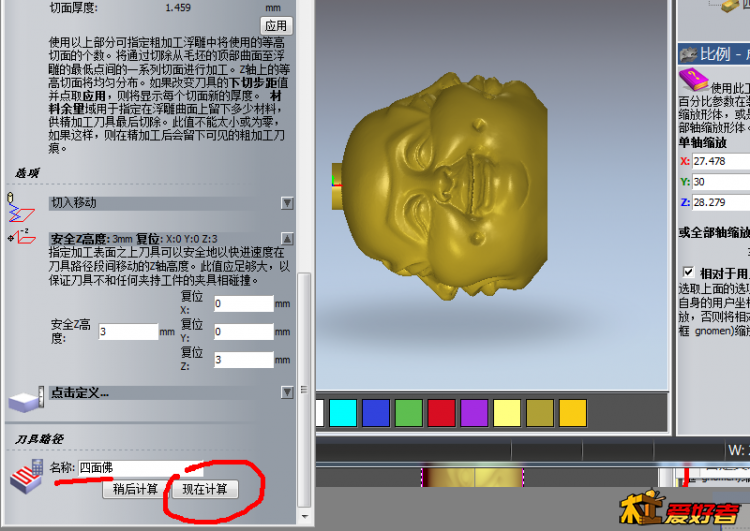

48.刀路名称：四面佛。上面说过，10版刀路是不必粗精分开出的。

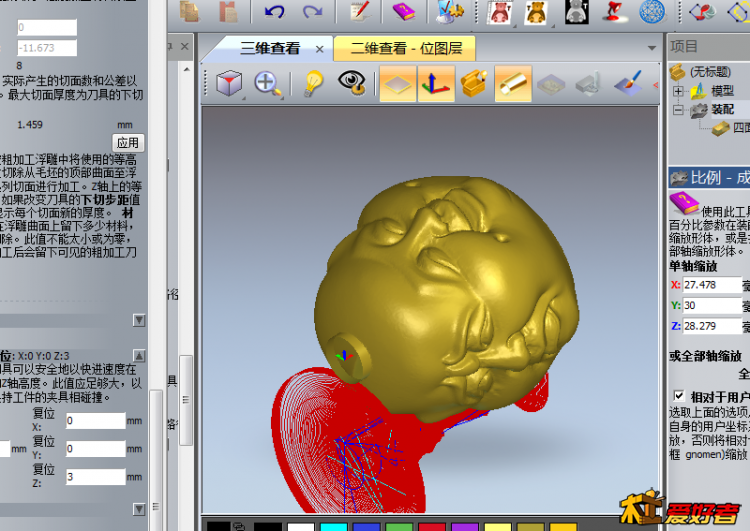

49.刀路计算中。可以看出先粗后精，粗刀路被精刀路复盖了。

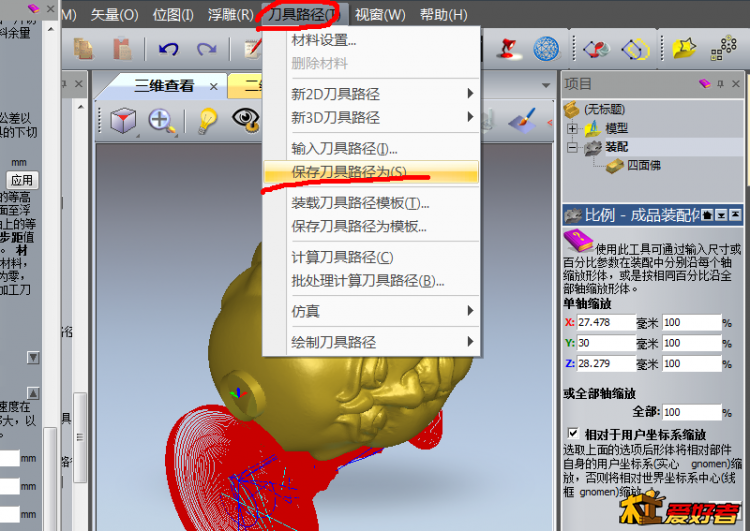

50.保存刀路

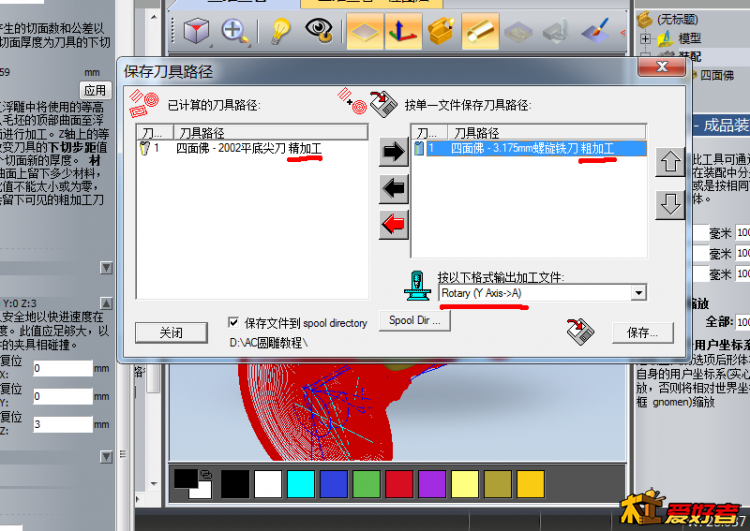

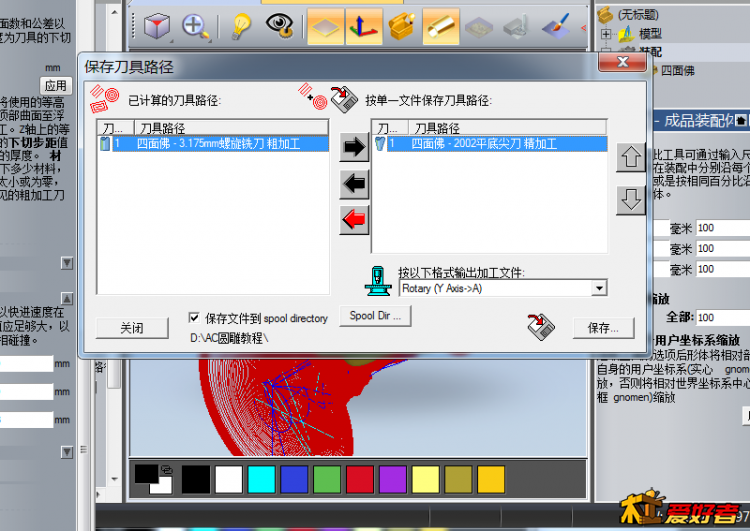

51.按 Rotary(Y Axis->A)格式保存

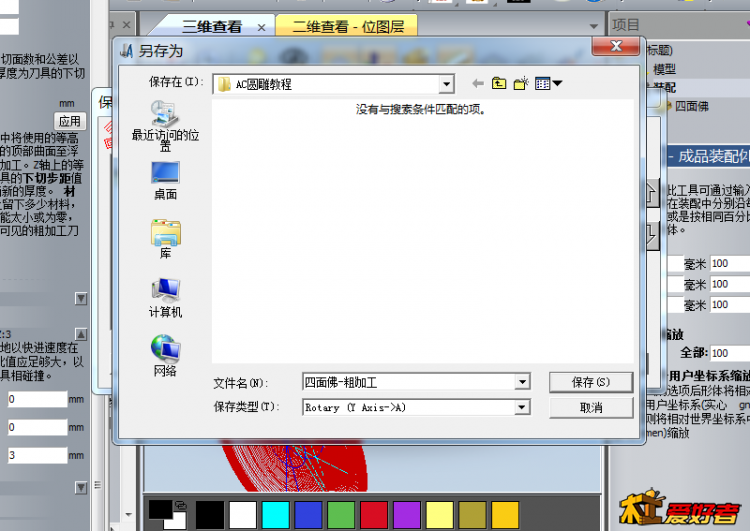

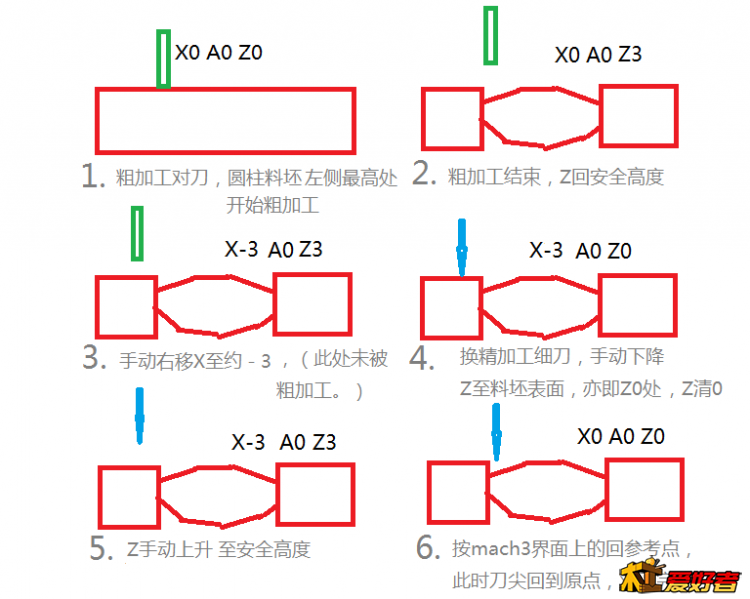

52.四面佛－粗加工刀路文件

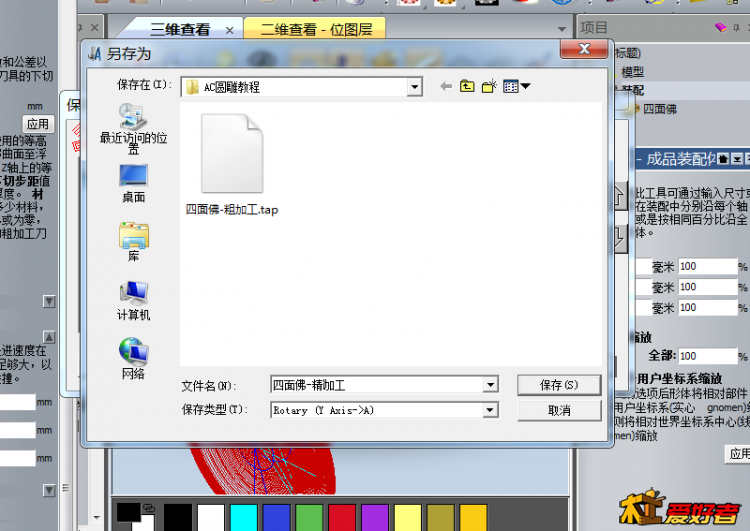

53/54.四面佛－精加工刀路文件
