好长时间没冒泡了，做了一套中国地图茶桌和木友们分享一下！

连城连城

       好长时间没有在木工论坛上发帖子了，忙不是理由，懒才是主因。在这期间钻进CNC里一段时间，电路部分已经有些成果了，但是机架迟迟没有开工。CNC停下来又钻到佛珠里，做的佛珠同事都很羡慕，不知怎么地就传到公司领导耳朵里了。见我这么“有才”，某一日对我提出要求，做一张中国地图茶桌，还特意强调不是茶台，是茶桌，随手比划了一下，我看还挺大。那就先设计一下吧，领导看了设计图就回复了一个字“干”。圣上有旨那就开整，某宝找了几家木材商，最后定了一家，刚开始说好的全是红花梨木料，订单下了就说红花梨的厚度不够什么的，台面换成金丝柚，腿料换成了榆木，唉……商家啊……

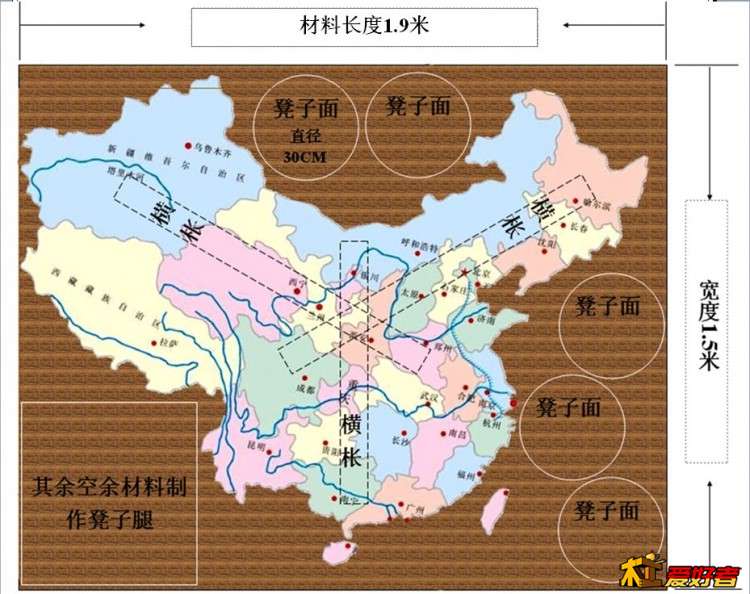

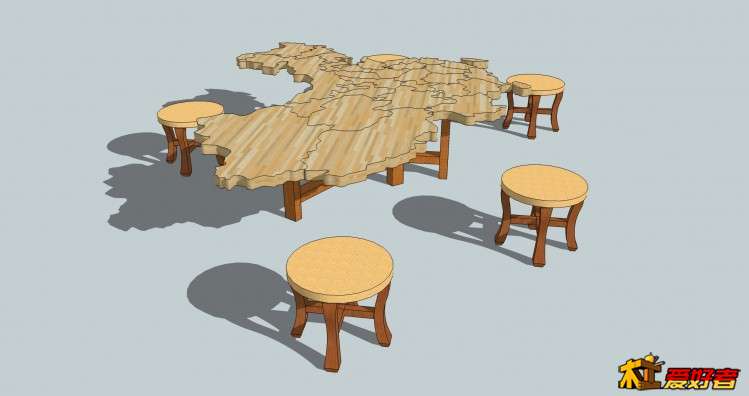

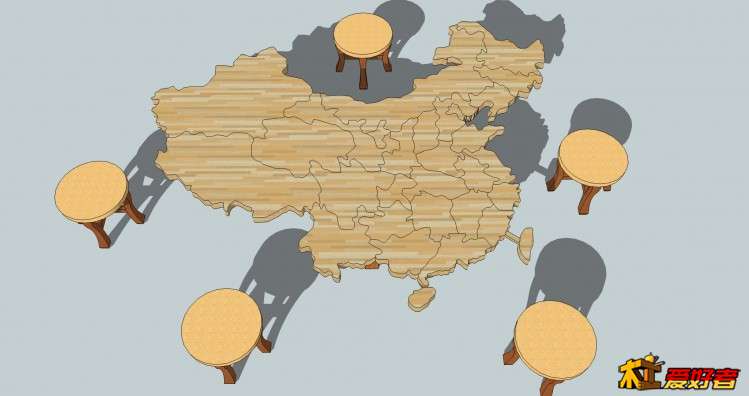

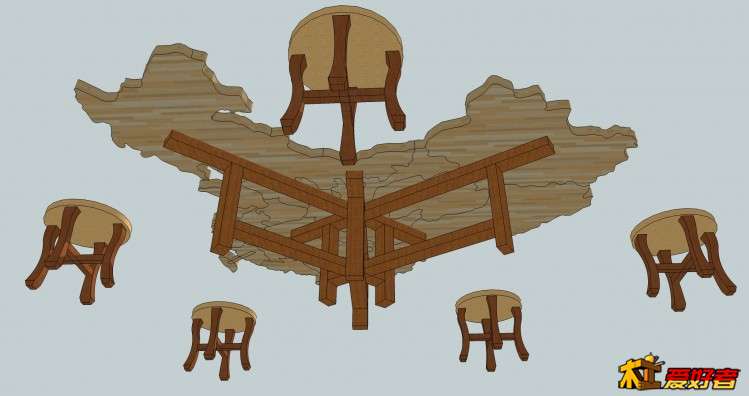

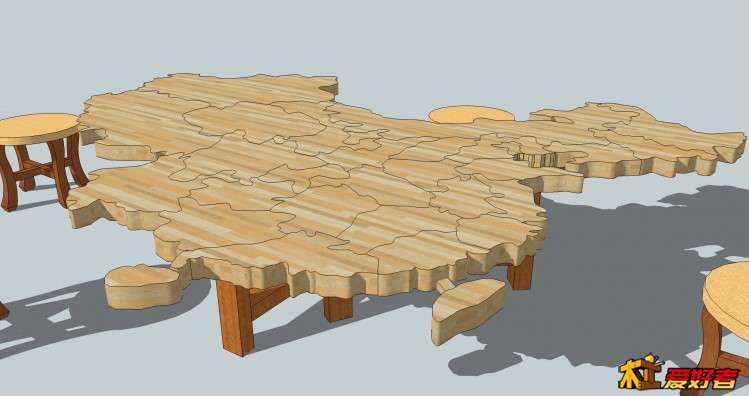

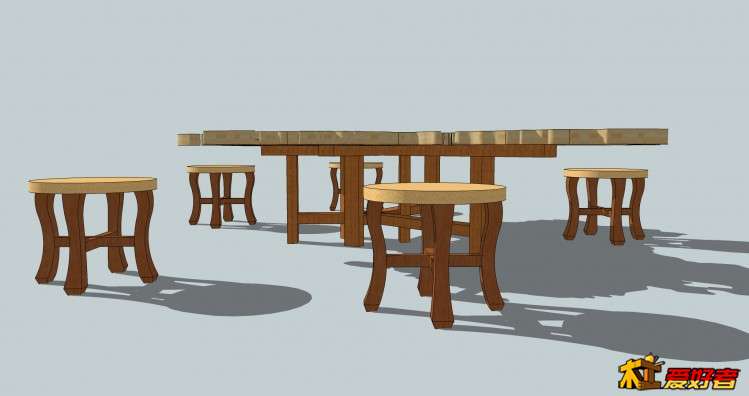

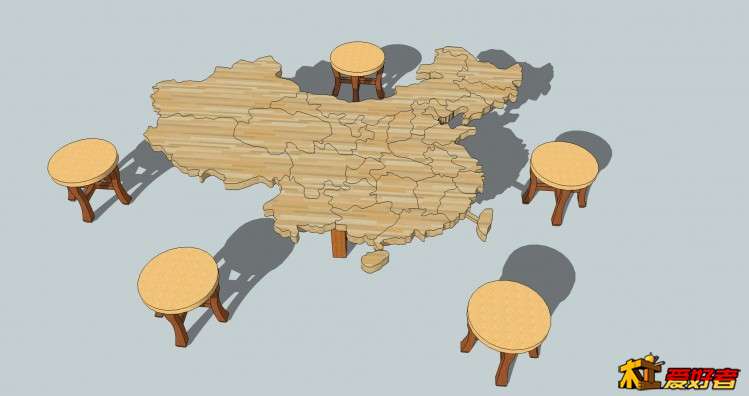

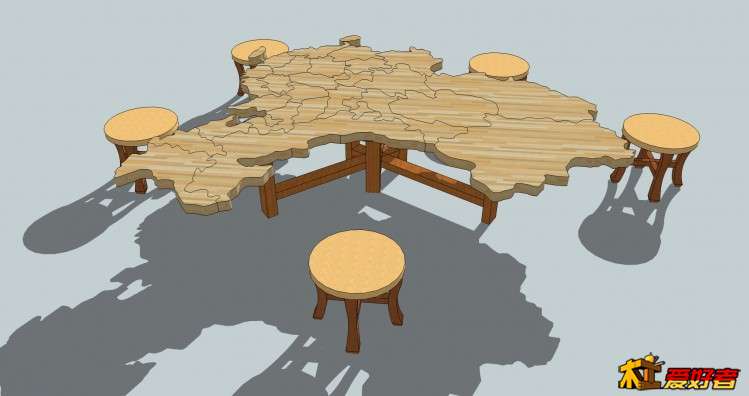

      先上一下设计图，设计图后有制作过程，大家慢慢看。














设计图看完再看一下制作过程吧。

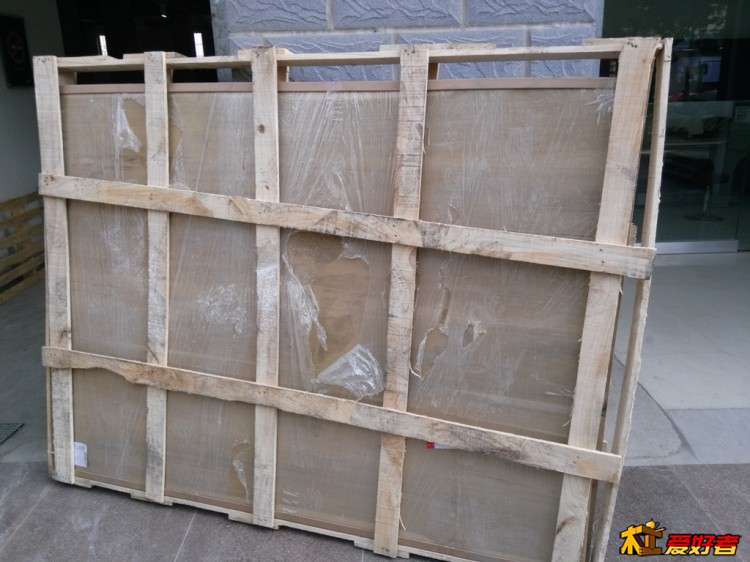

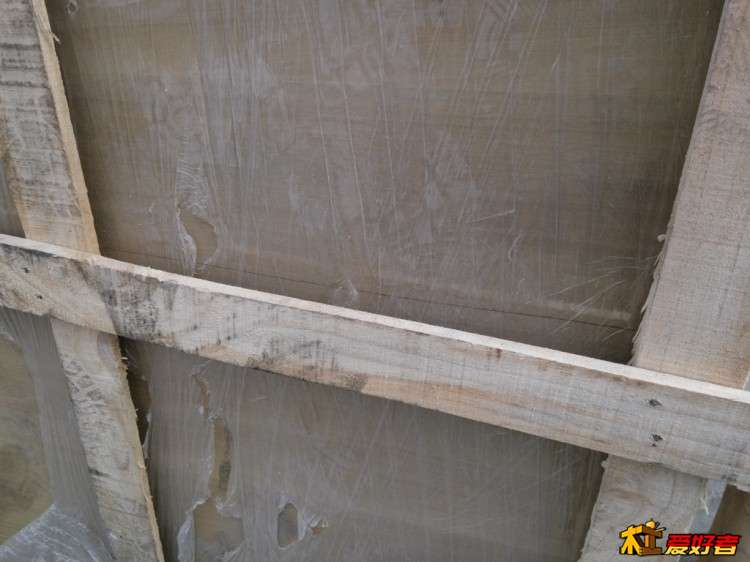

台面是商家拼好的，也是价格比较高的原因，但还是出现了裂缝，并且木架上的钉子划伤了台面，没办法，自己没能力拼台面，只能接受了。

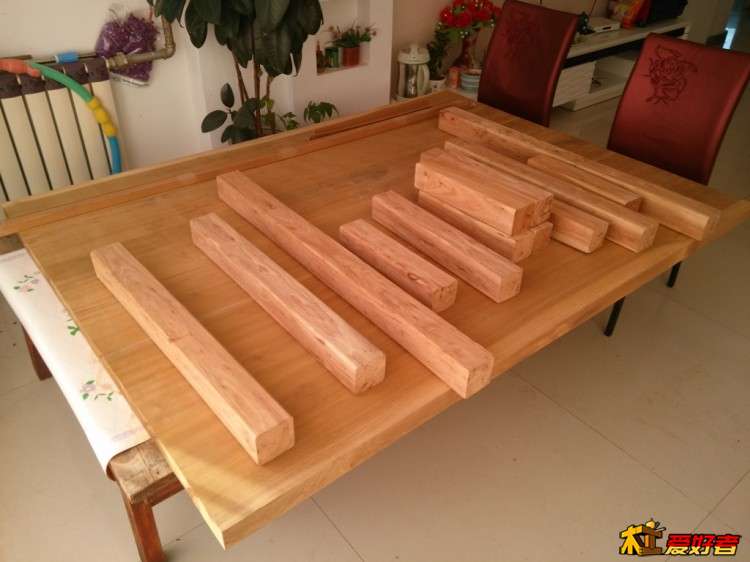

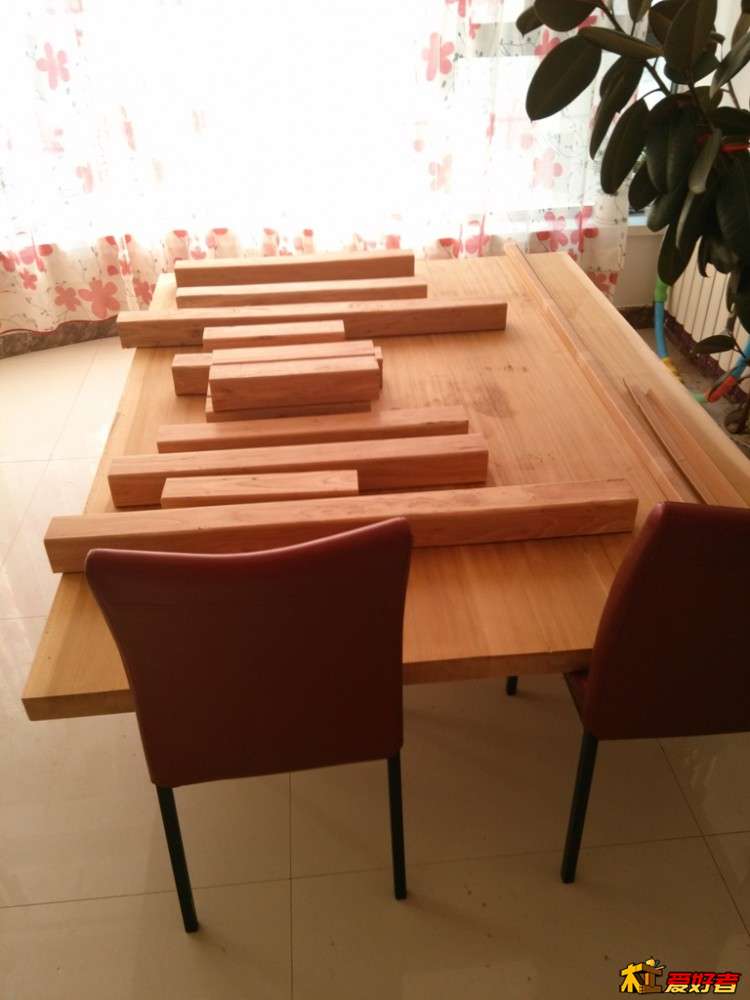

叫了一个同事，加上司机和我，三个人终于把木料搬到家里了。

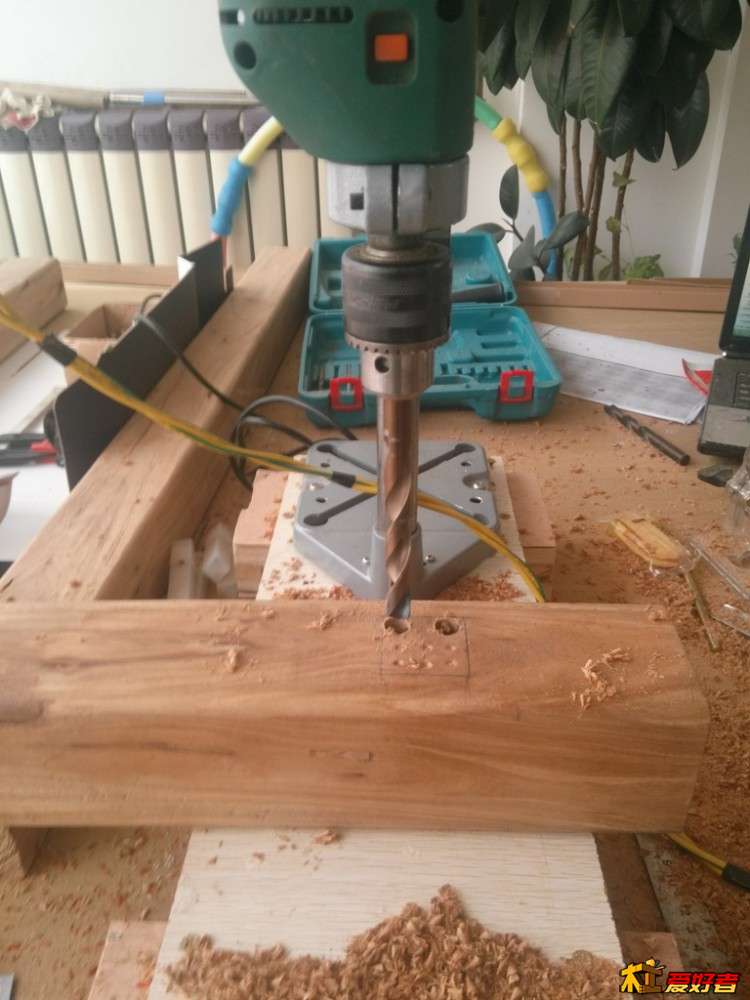

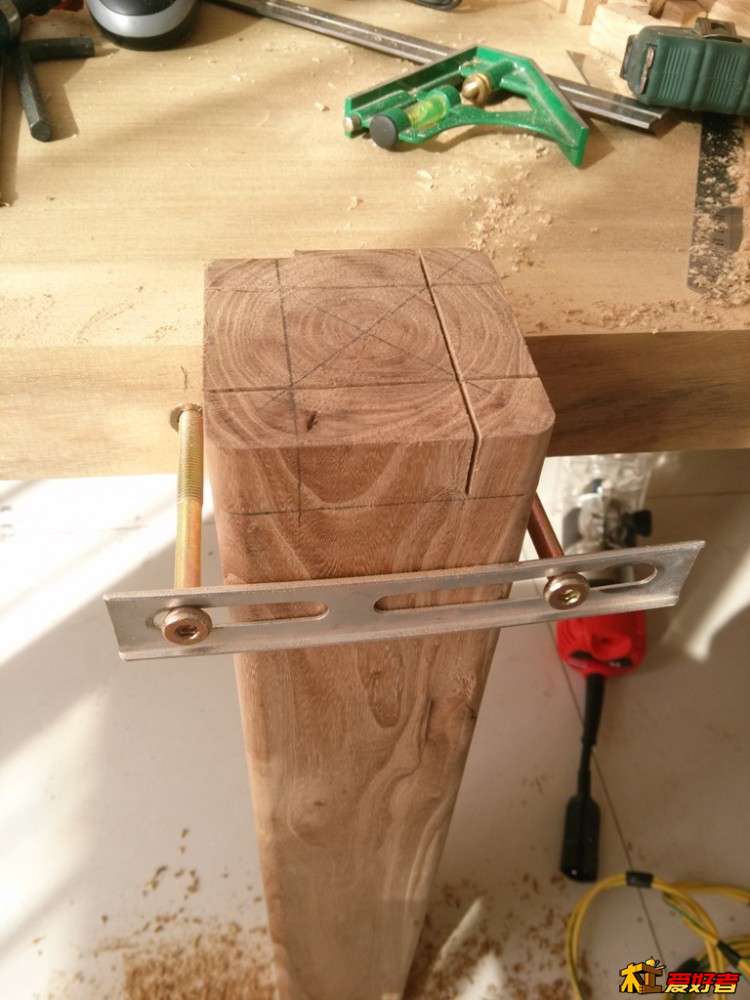

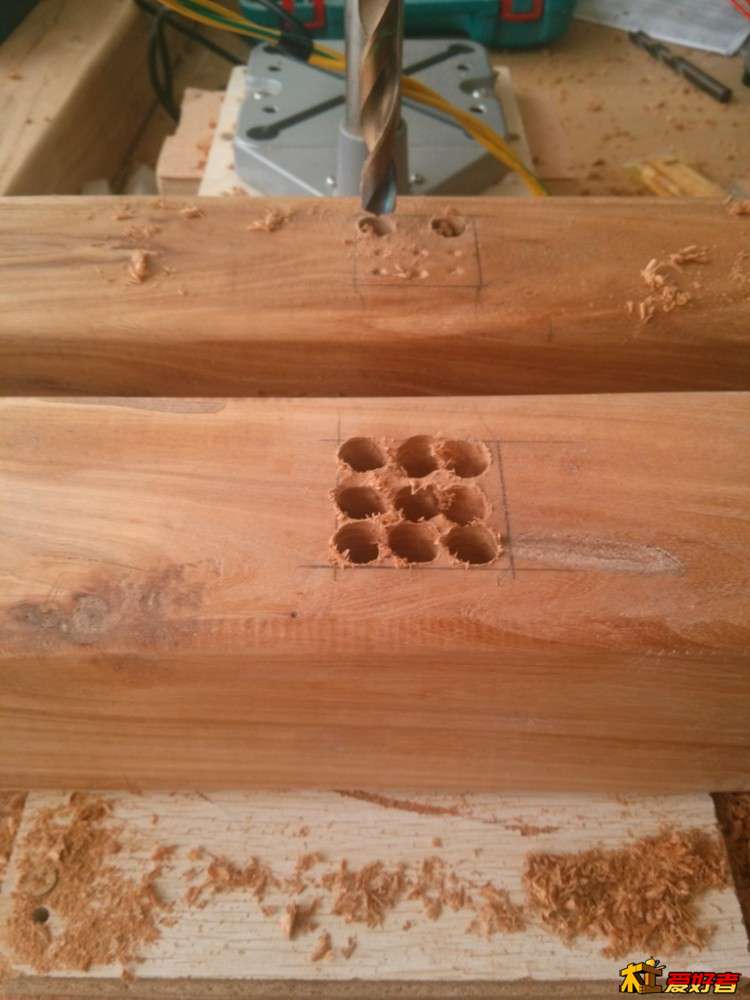

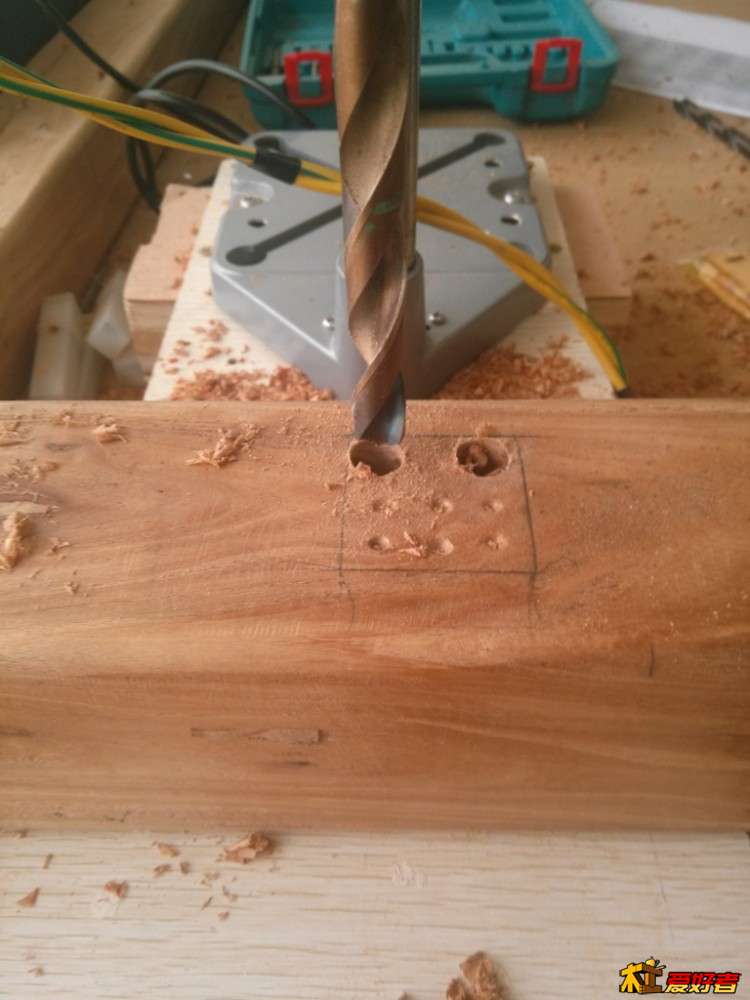

打榫眼使用电钻支架先钻孔，再用凿子剃，手艺潮，只能如此。另外劝新入行的木友们，千万别买电钻支架这玩意了，就是个渣渣。

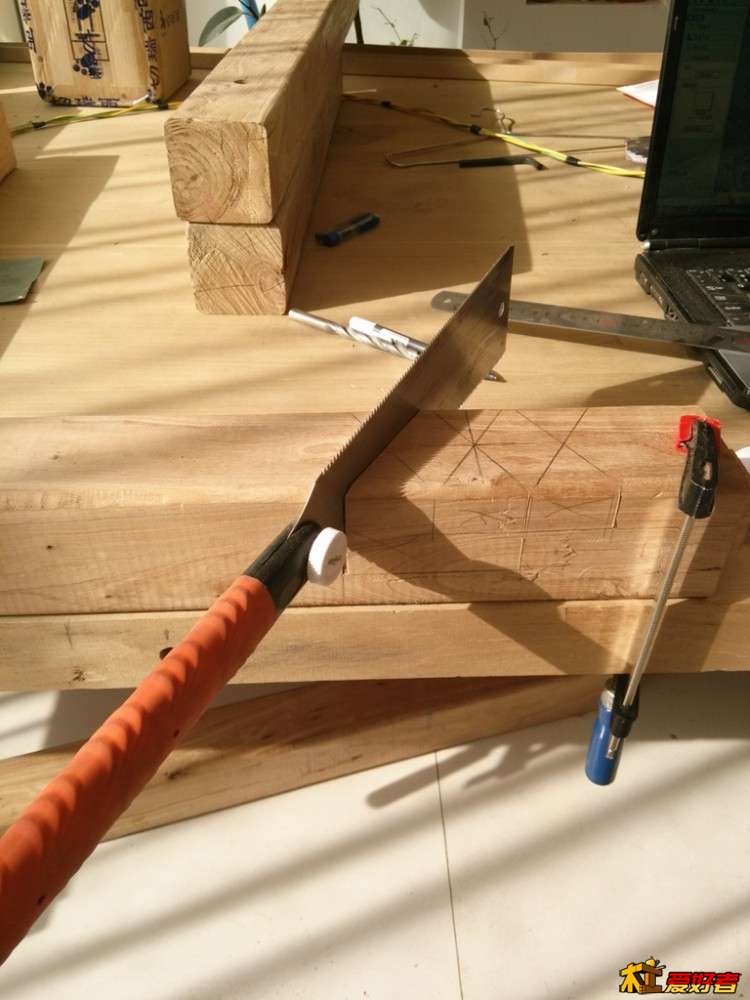

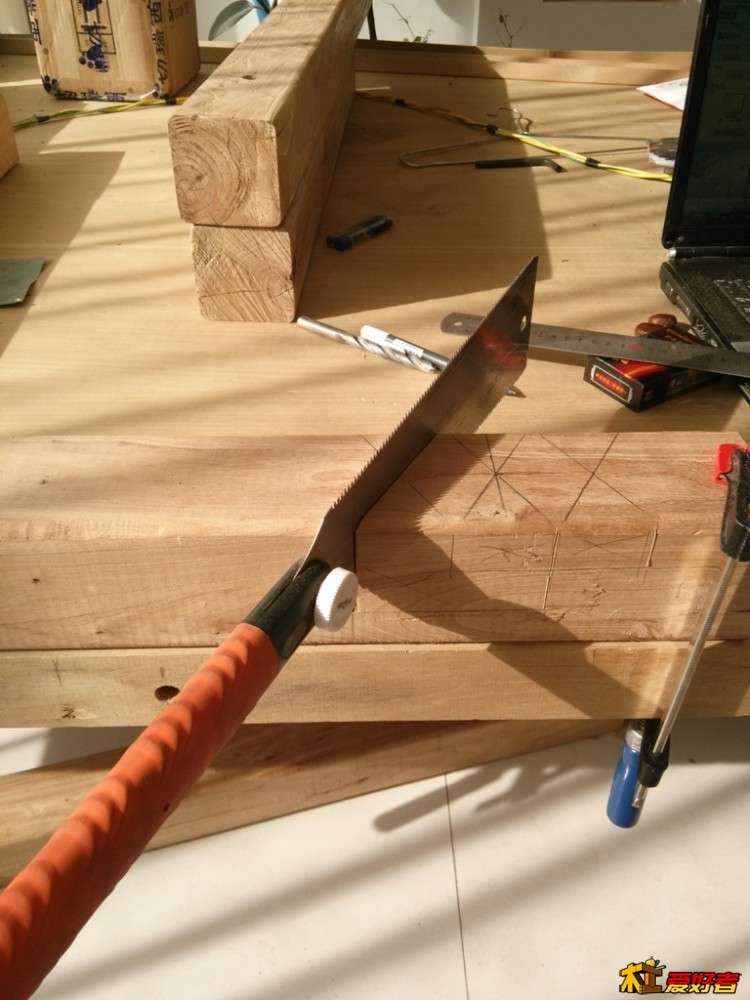

做榫头。

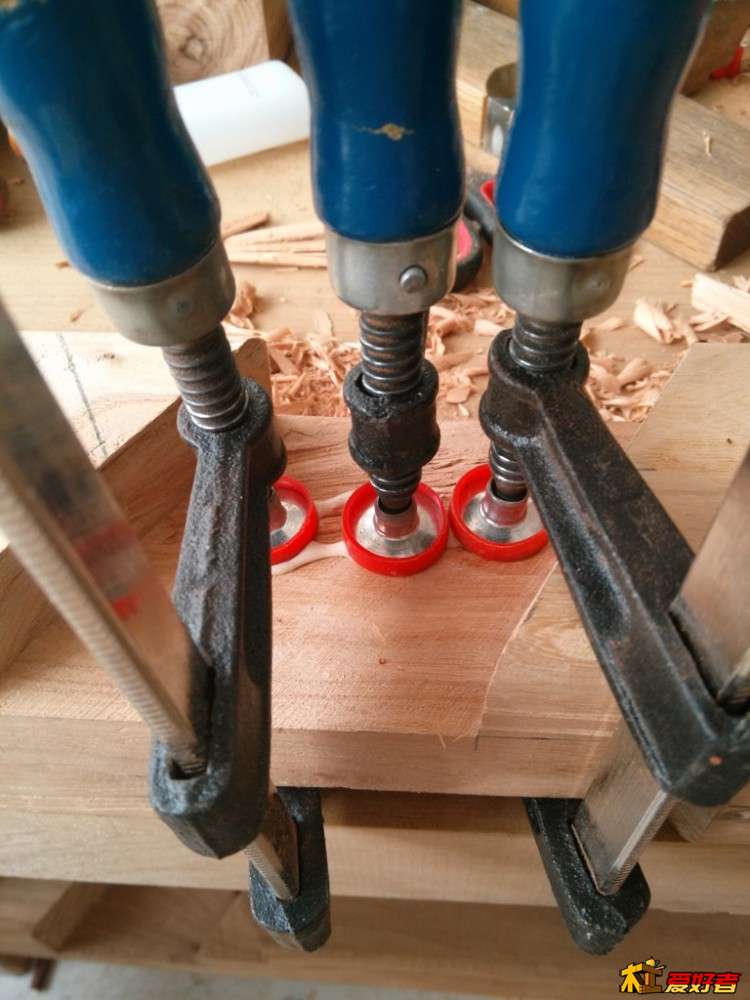

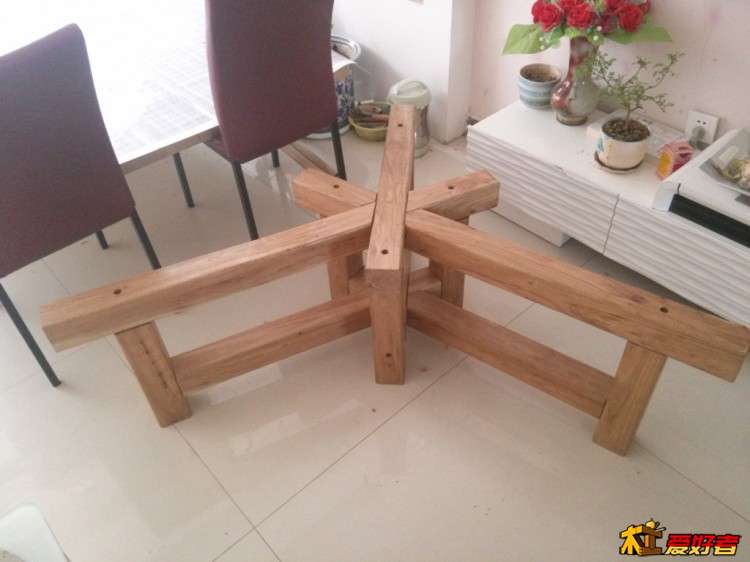

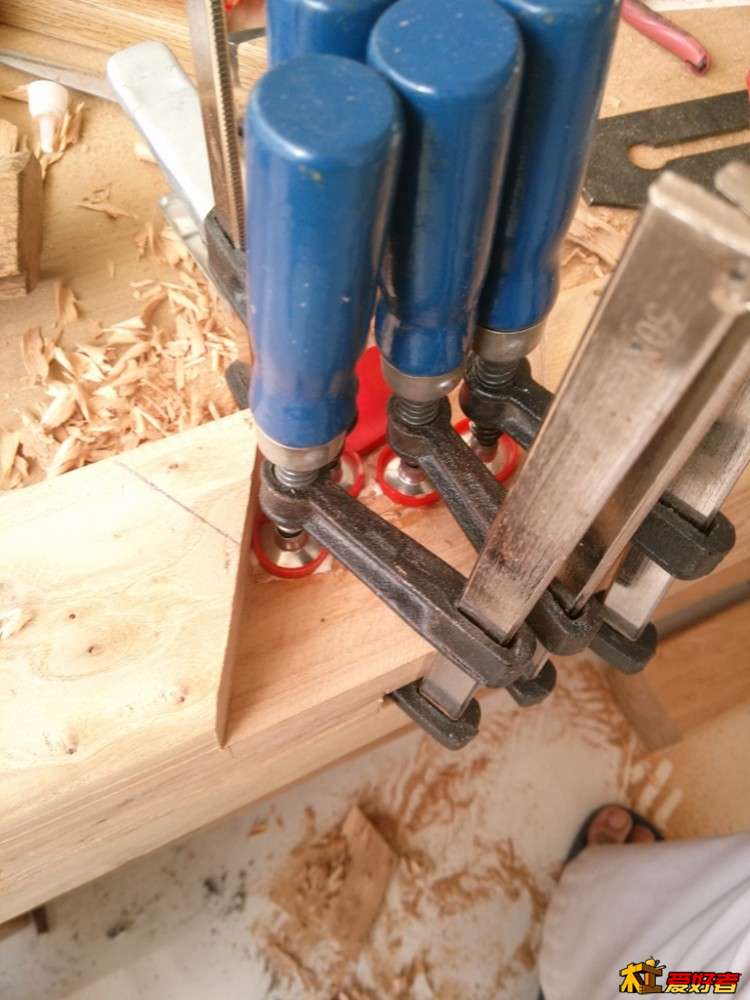

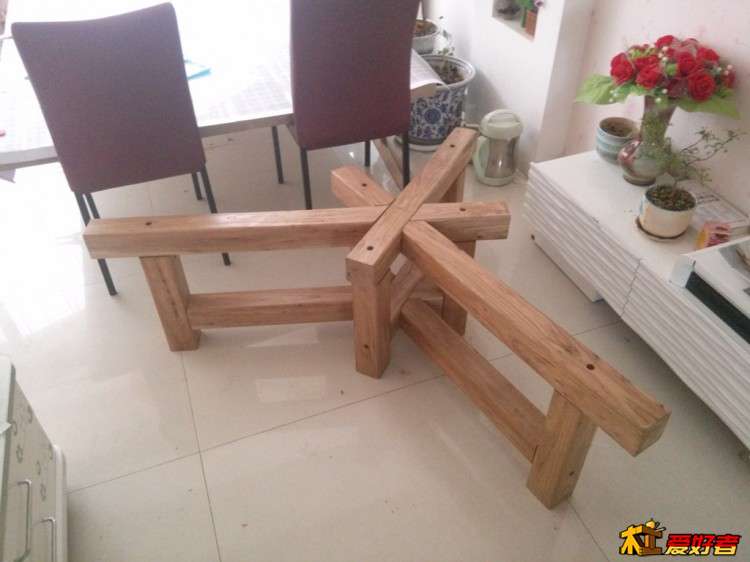

这是三叉形的桌腿横枨搭接部分，第一次使凿子，劈裂了不少肉，再粘点胶粘上吧，虽说最后也看不见。

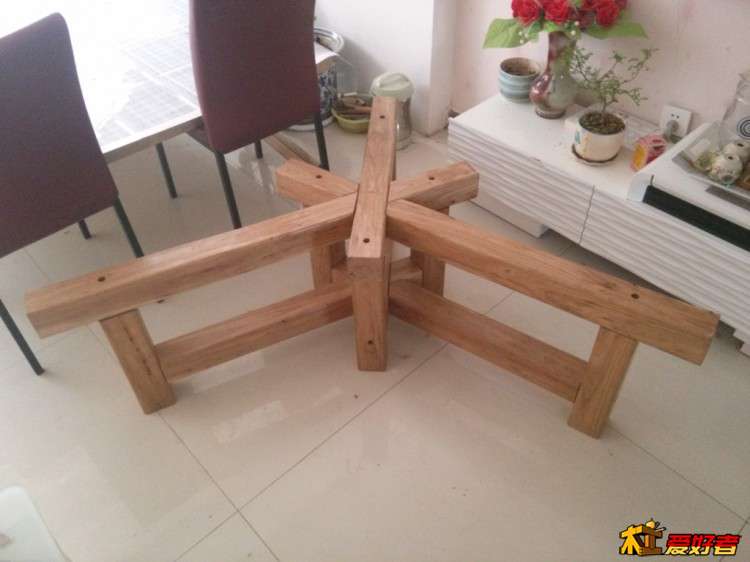

桌腿各部件链接是用螺栓还有预埋内外牙螺母，当然要打沉孔，做着做着就忘拍了。

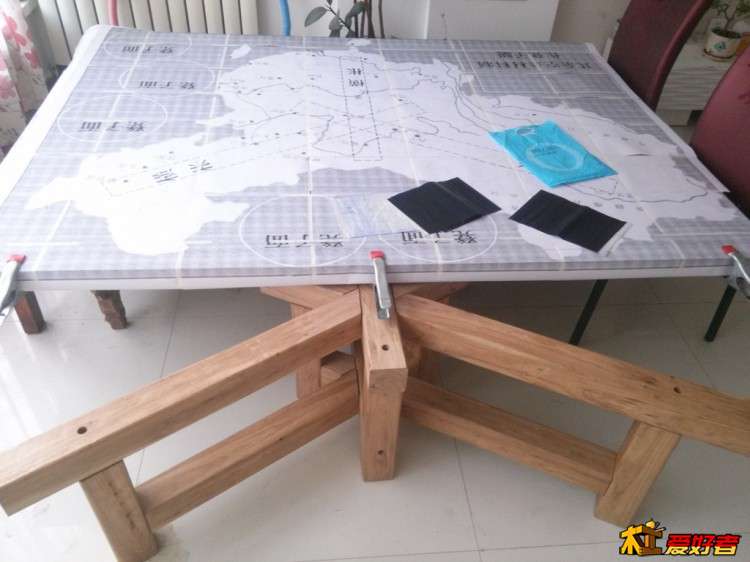

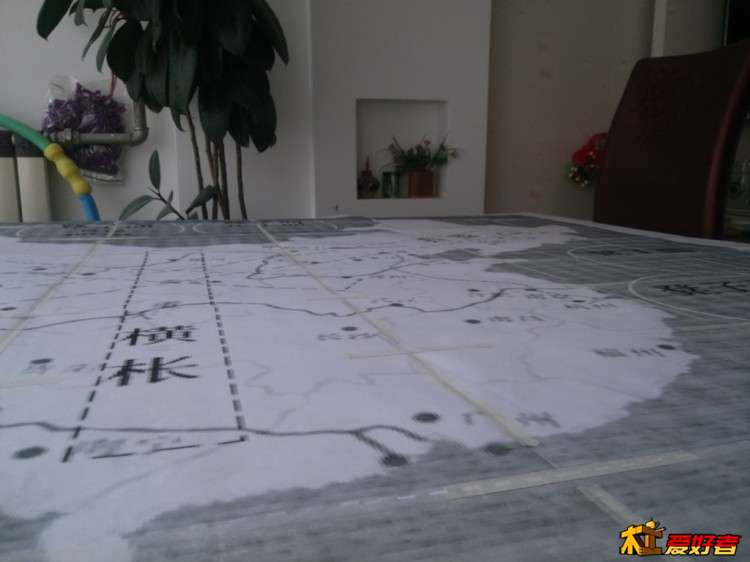

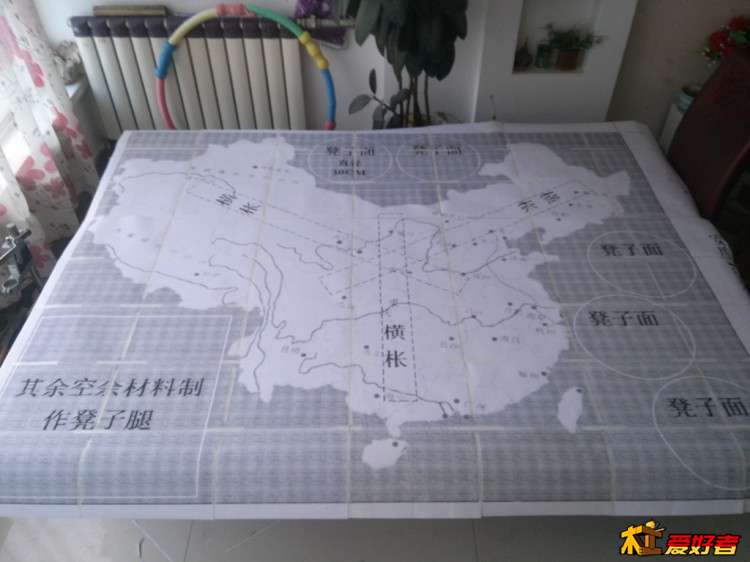

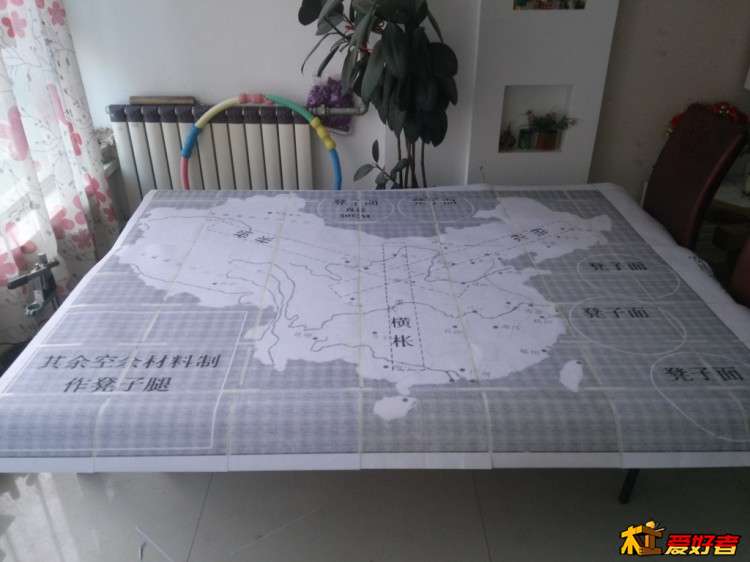

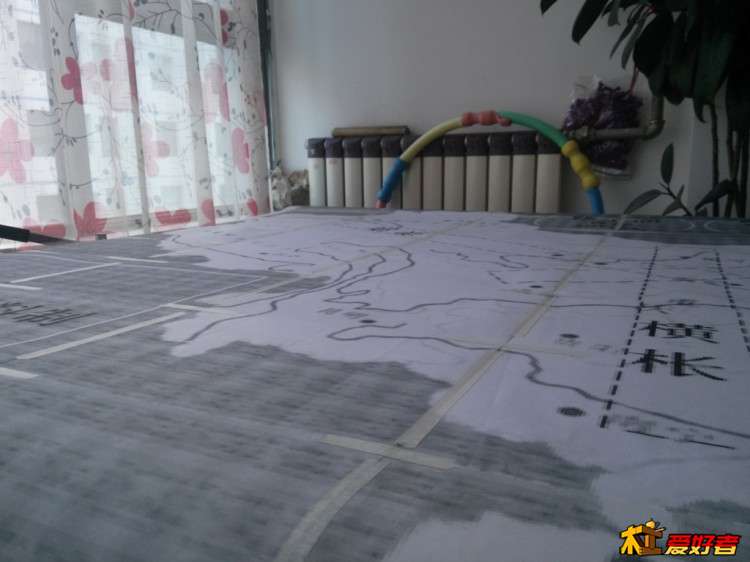

接下来就做台面了，需要有一张1:1比例的图纸，在办公室用A4纸打印的，再全部拼起来。

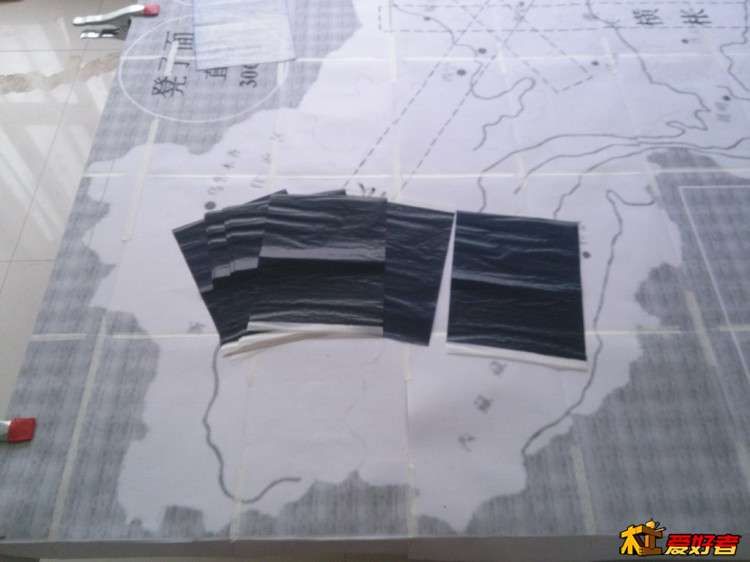

神奇的复写纸，垫在图纸下面，再按照地图边界线、省界线描，台面上就印上了蓝色线。

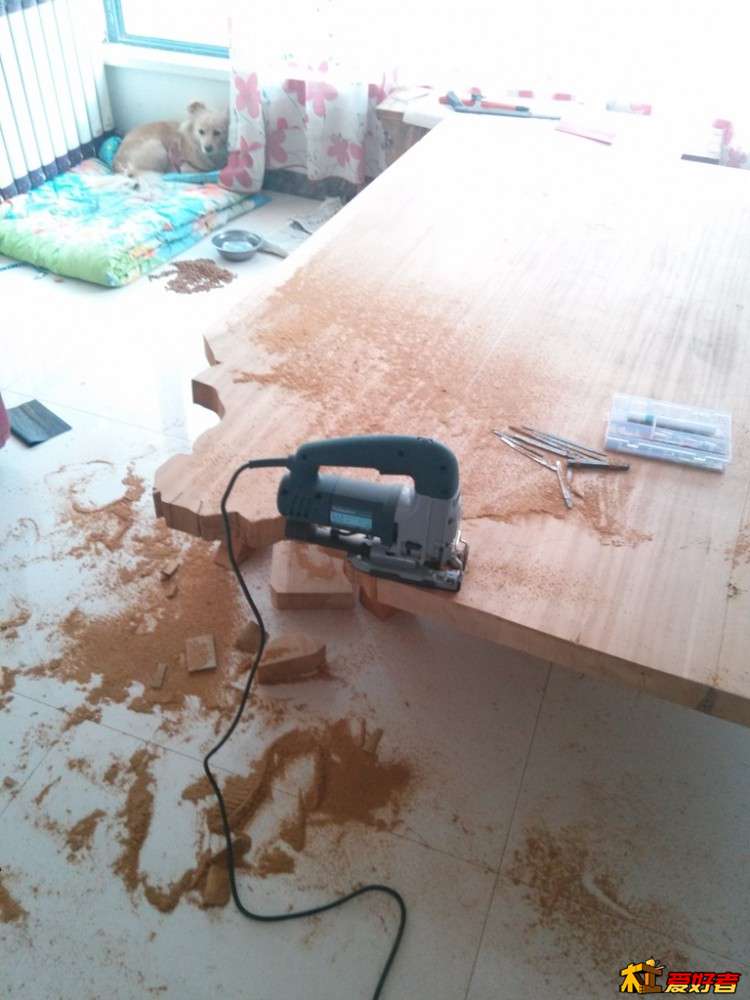

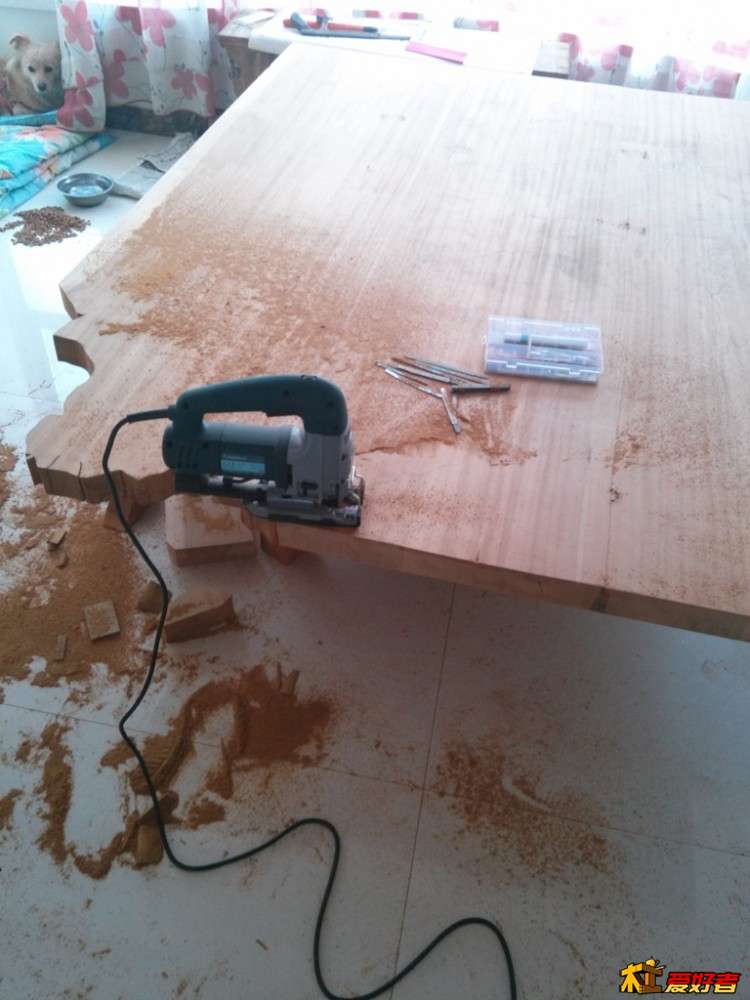

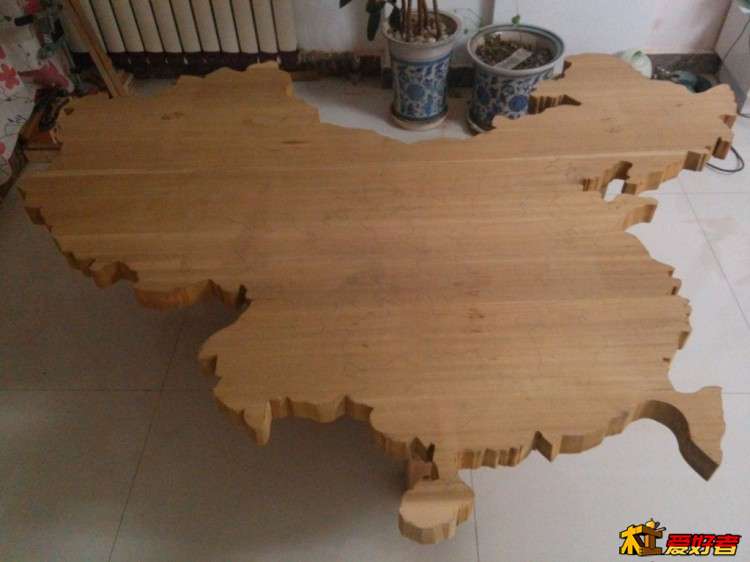

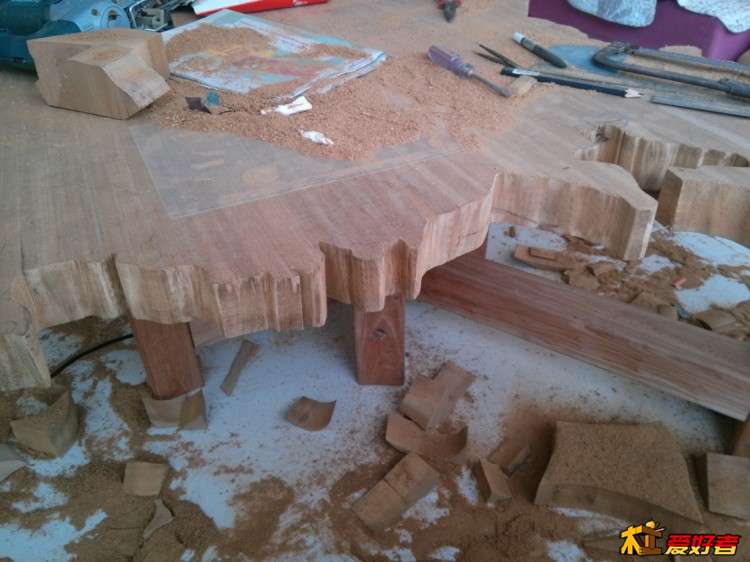

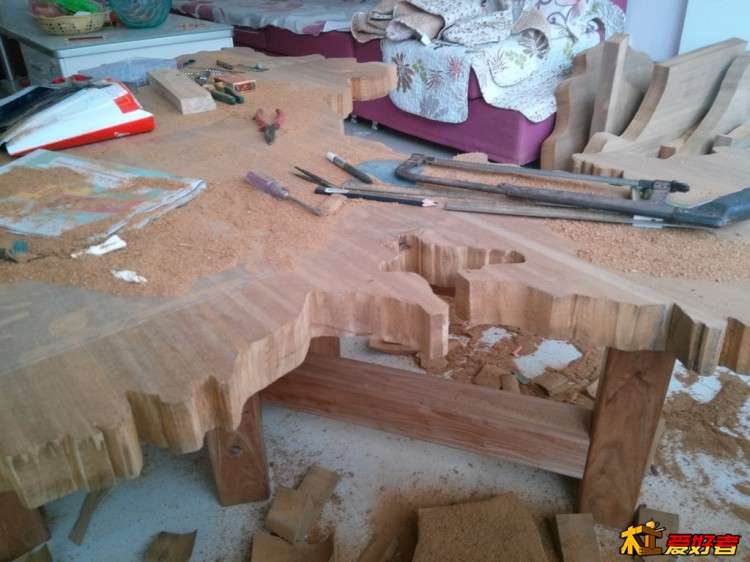

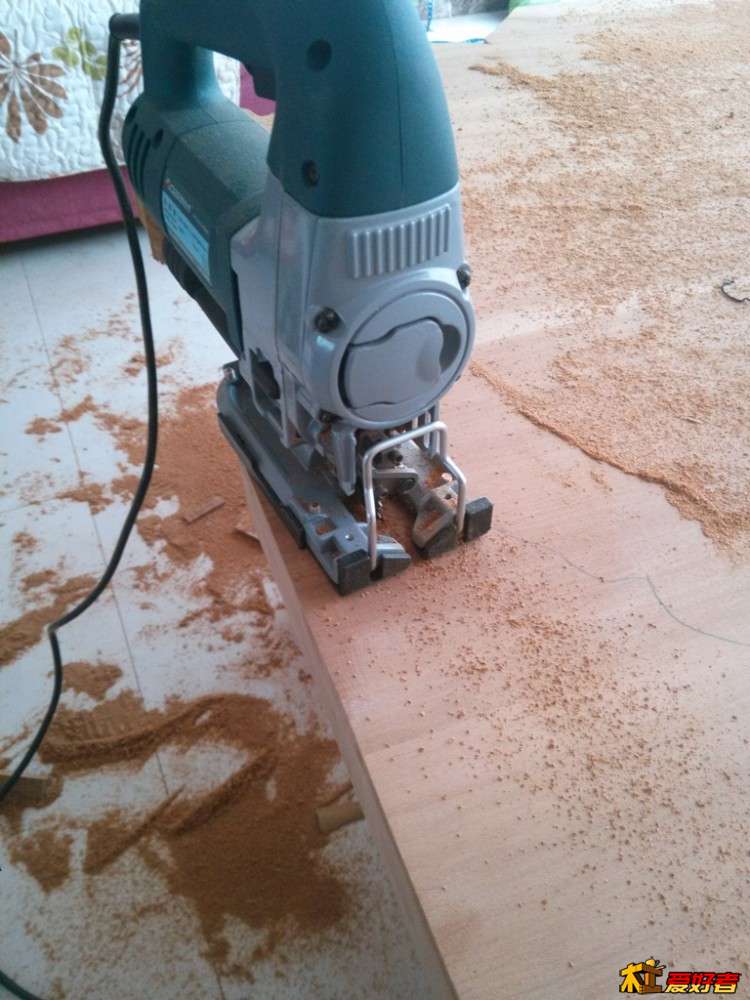

然后就是熬人的切割，用的曲线锯，由于台面厚度达到5.5厘米，短的切割曲线的锯条锯不透，只能用T344D的锯条，可是T344D是锯切直线的，在线条比较平直的地方，比如图纸上的内蒙古地区就好切一些，但是在图纸上的沿海地区就麻烦了，线条曲折，尤其在渤海湾，只能一小块一小块切，整个地图切出来我的奥奔曲线锯差点报废了，不怪曲线锯的质量有问题，是这个活已经超出了它的承受能力。不建议各位木友用这种办法切割木料，太消耗机器了。

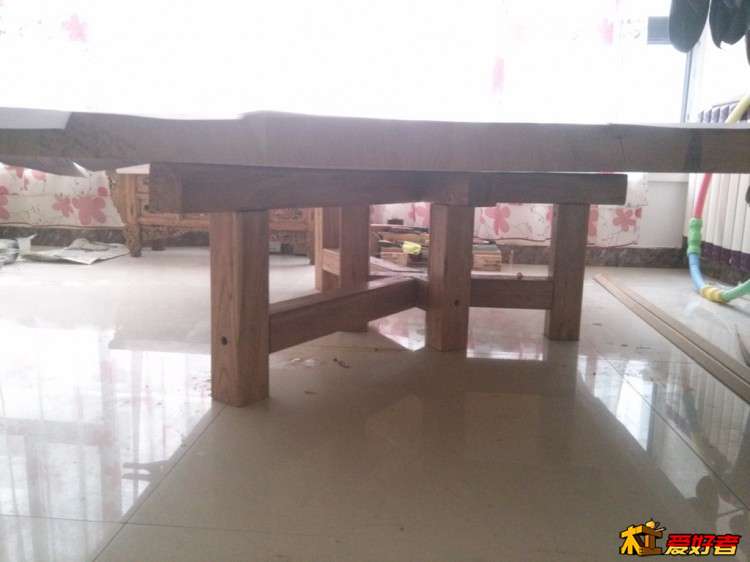

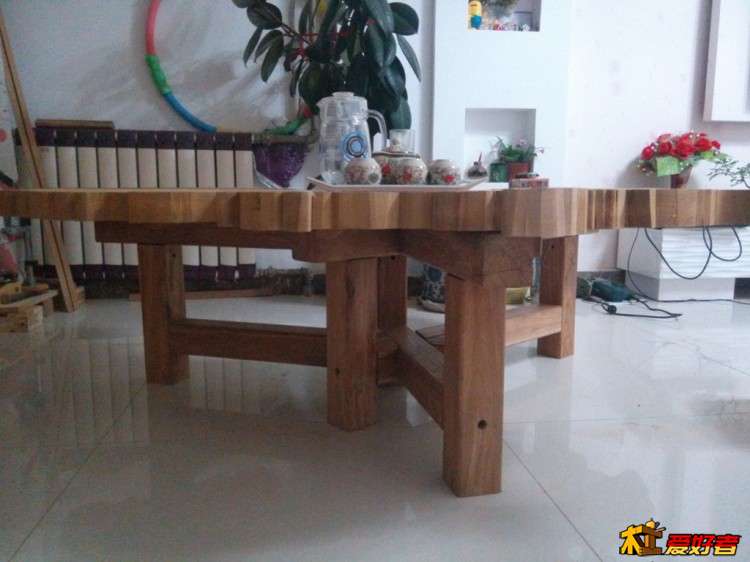

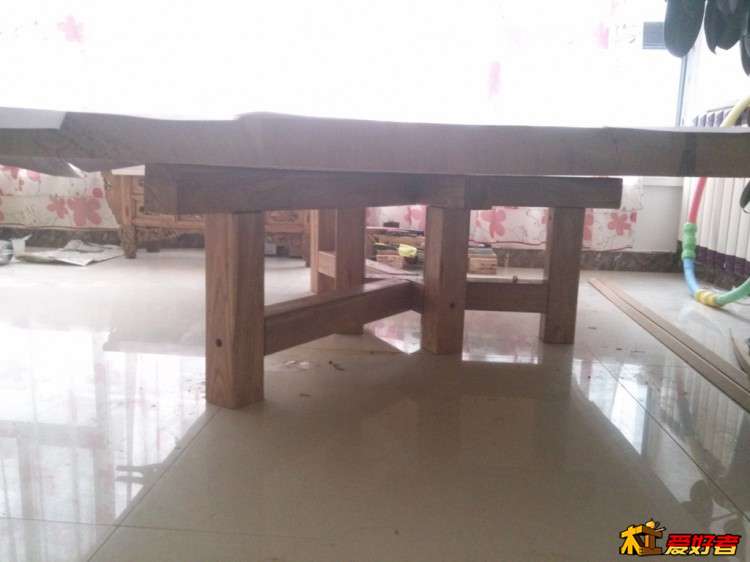

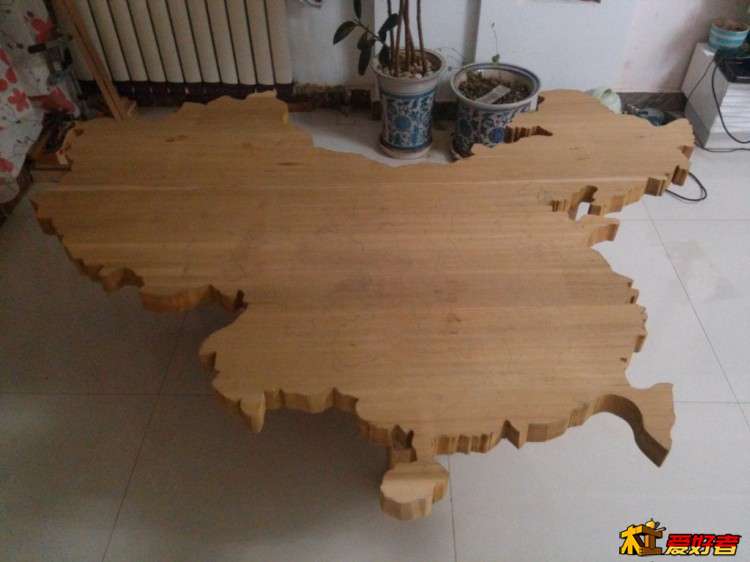

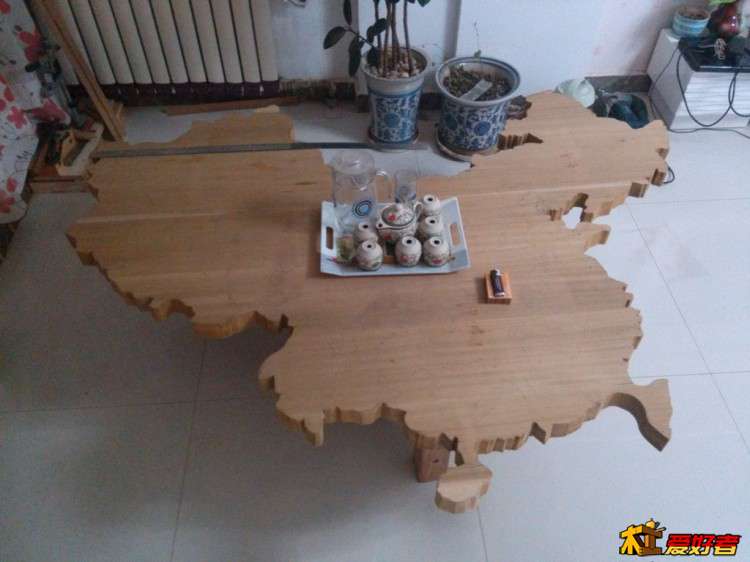

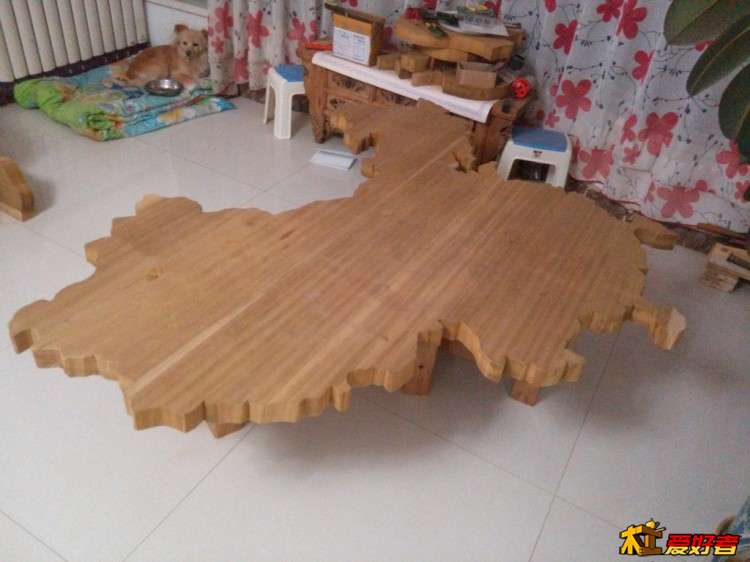

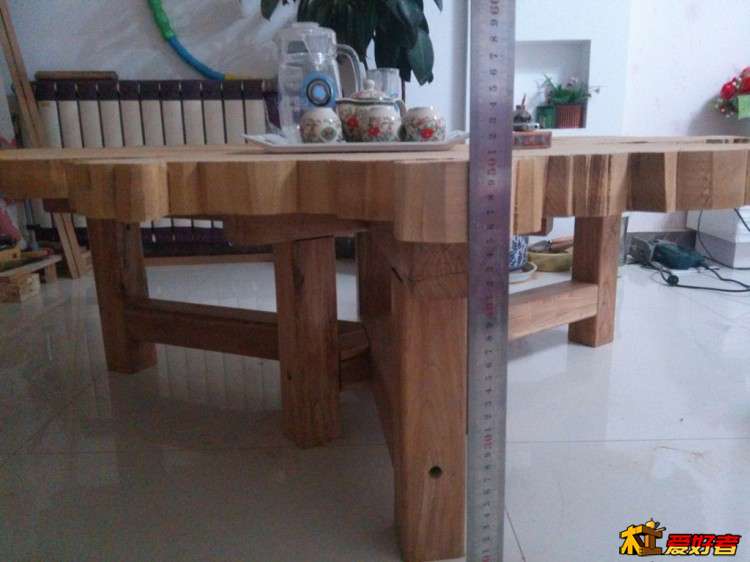

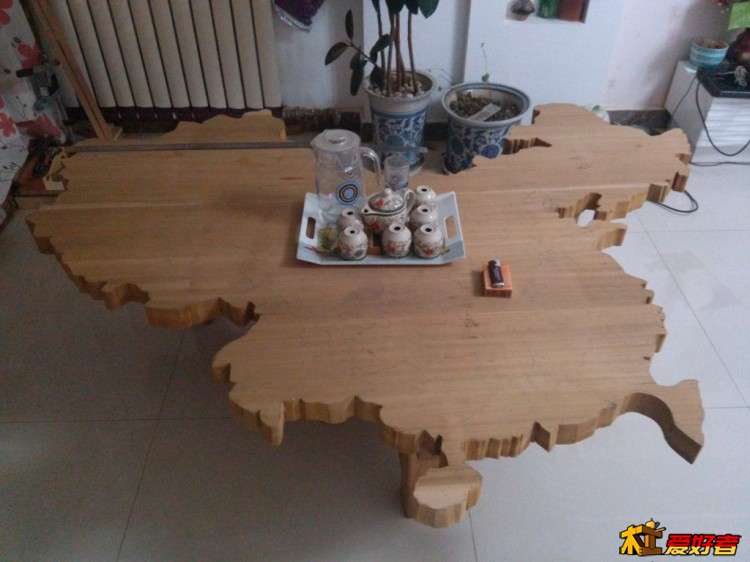

台面切好后和桌腿连接起来，也是用的螺栓和预埋内外牙螺母。台面和桌腿之间的定位是这样的：台面放好后，把螺栓从桌腿横枨上打好的通孔伸过去，用榔头轻敲，敲得时候不要移动台面，这样把所有要连接的部位都敲个印，再把台面搬下来，按照敲好的印打眼（不能打透了），再预埋内外牙螺栓。

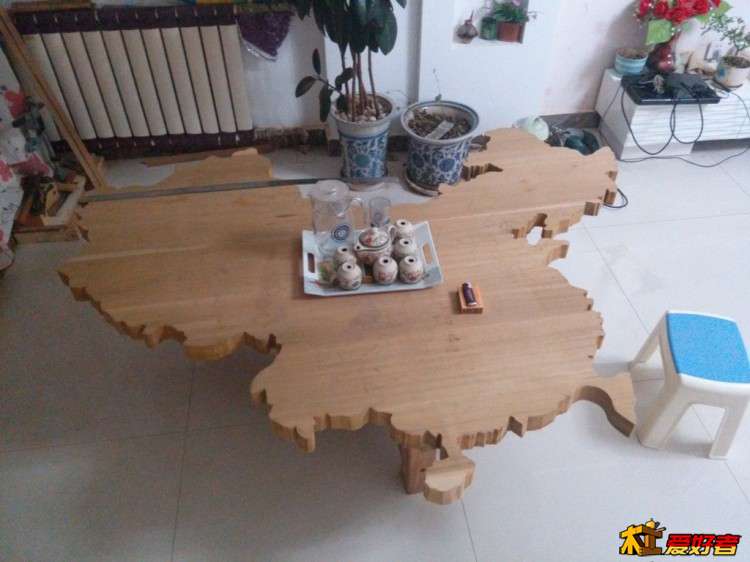

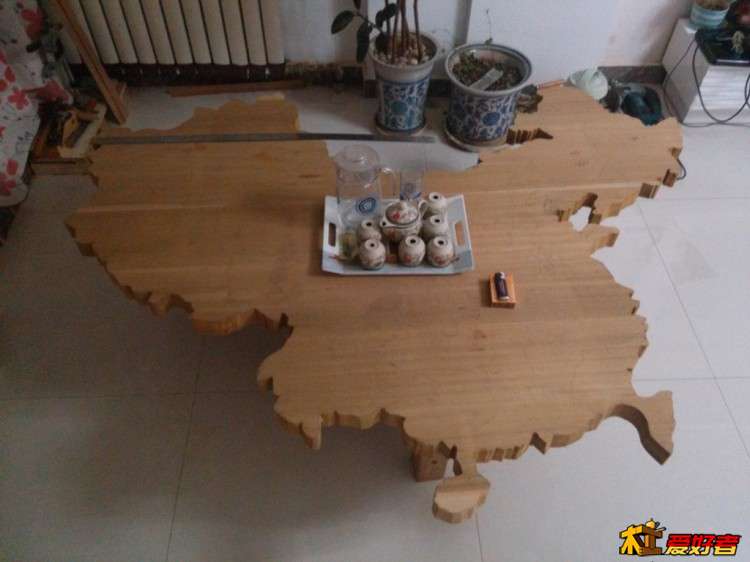

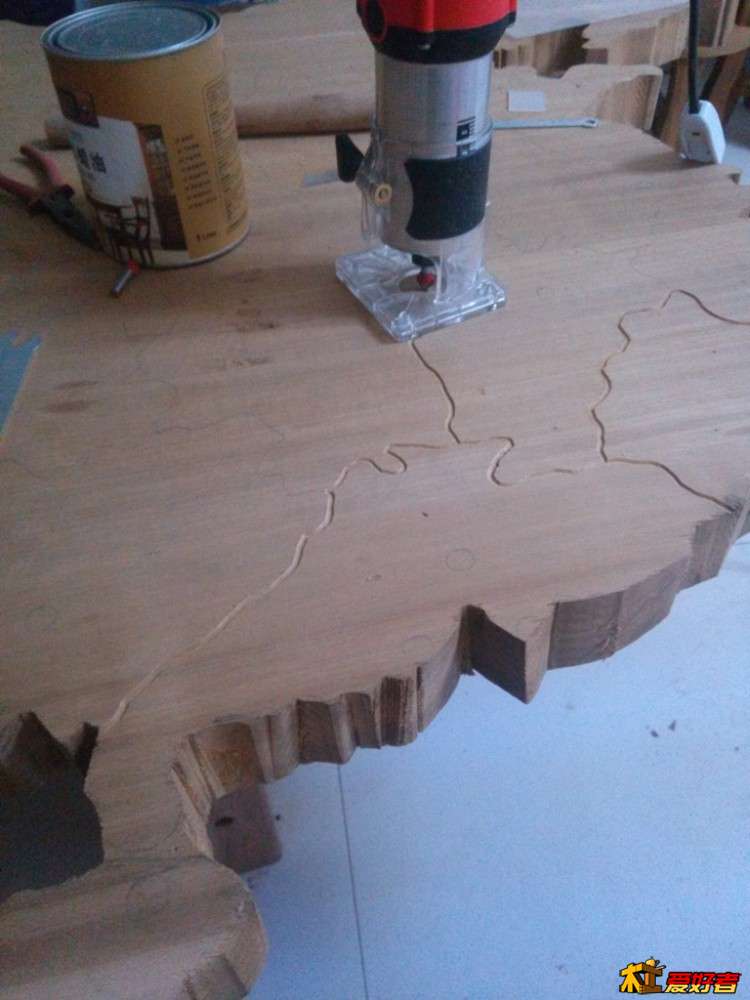

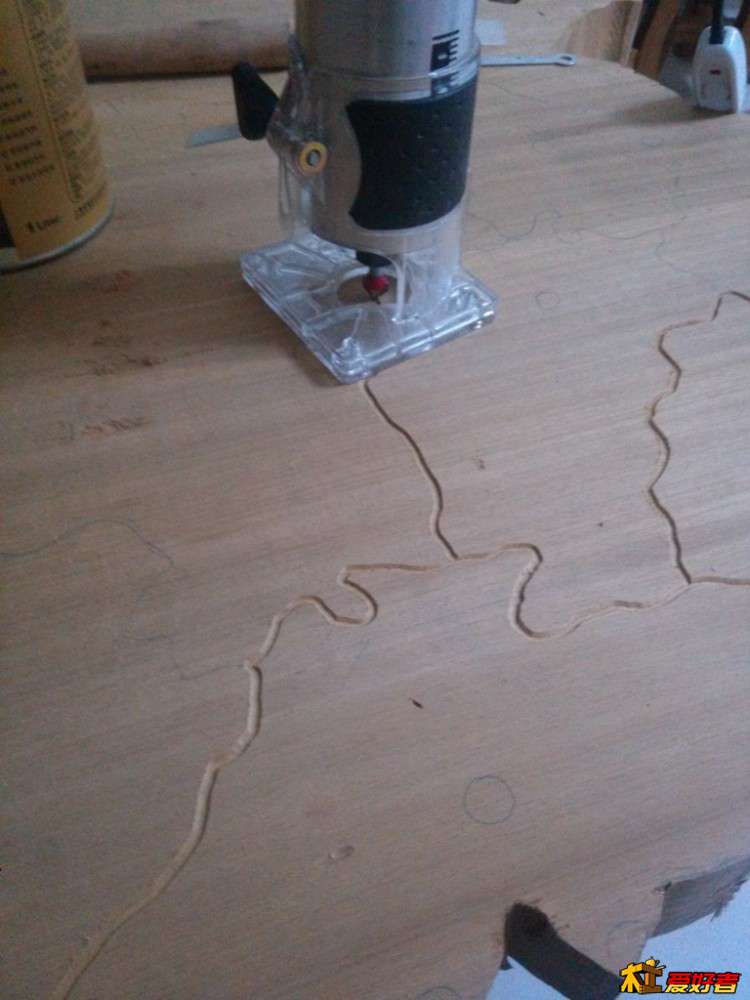

省界线是用修边机加V型铣刀切的，各个直辖市、省会城市都是用半圆铣刀钻的。这个时候台面还没有打木蜡油，等小圆凳做好了一起上木蜡油。

接下来就是制作小圆凳了。

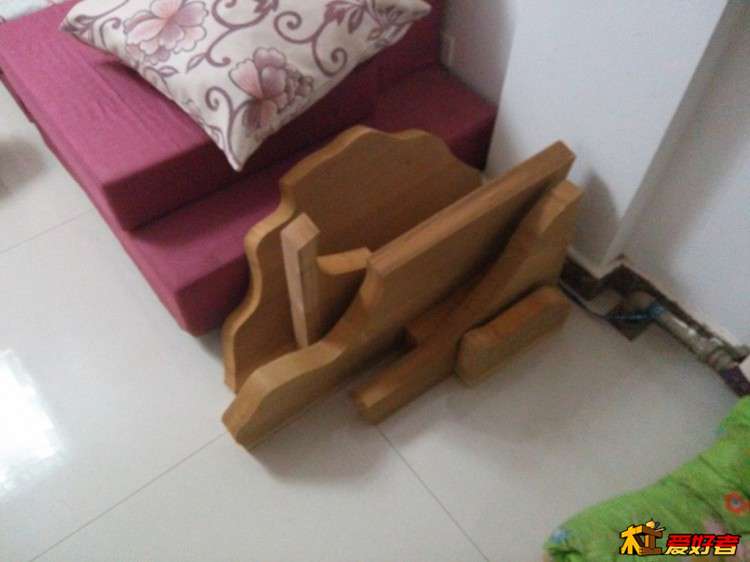

制作小圆凳的料都是台面切割下来的边角。

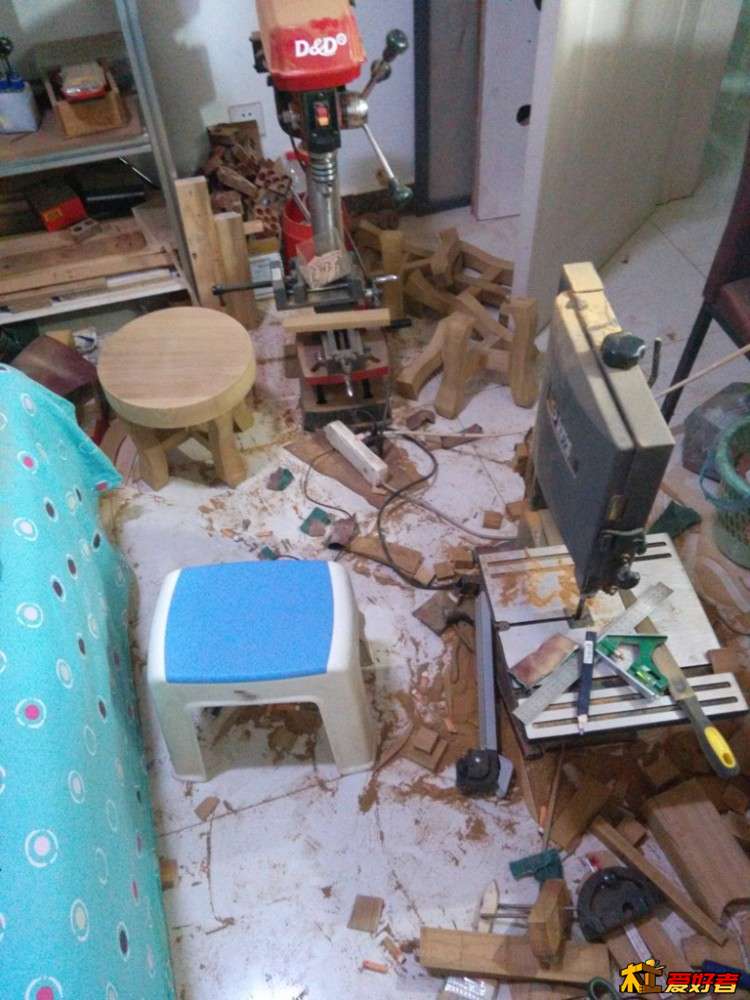

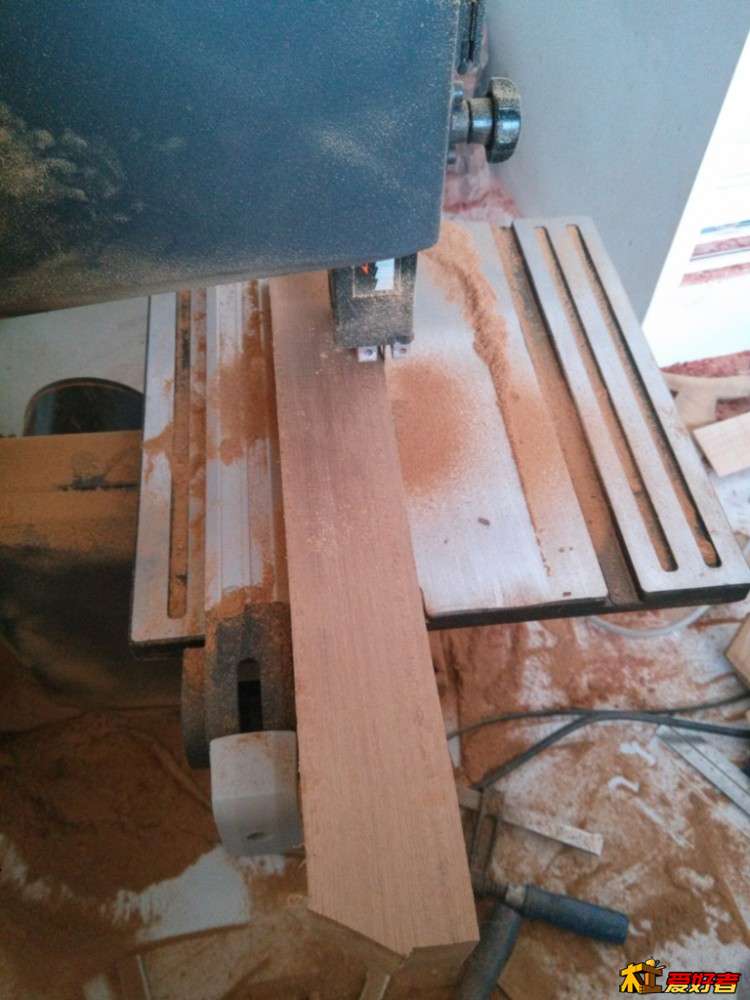

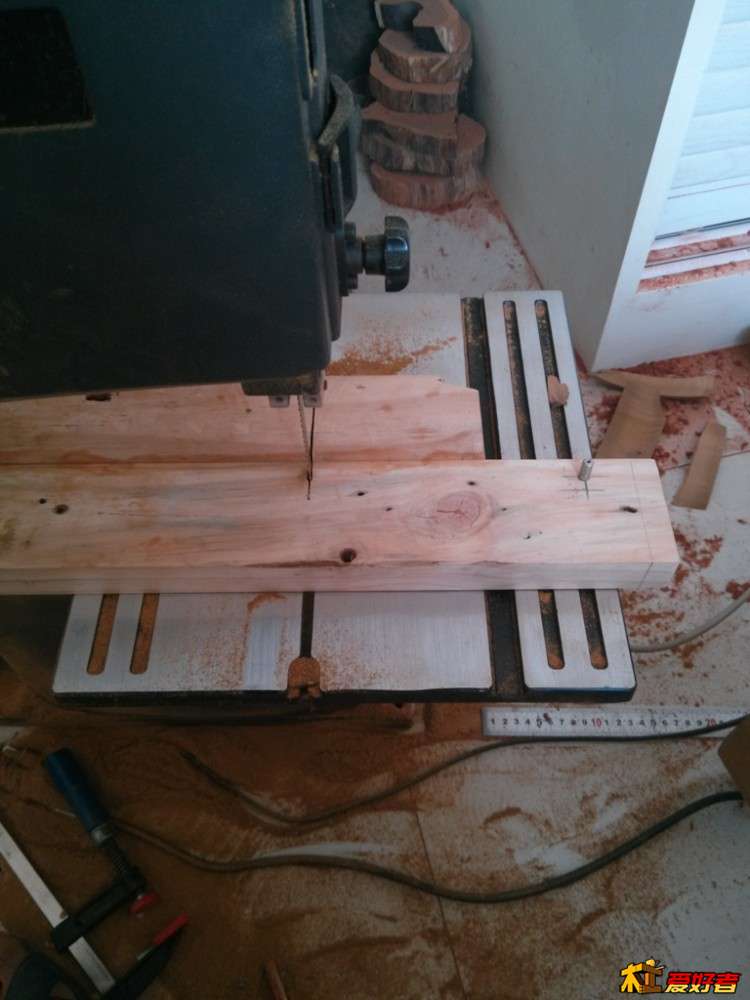

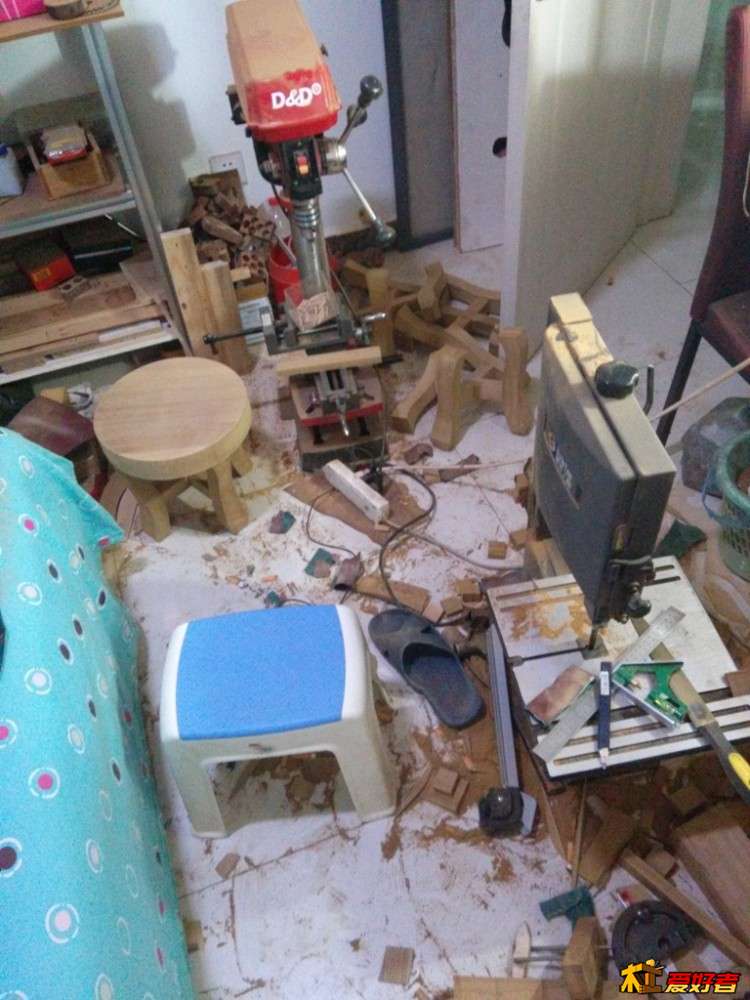

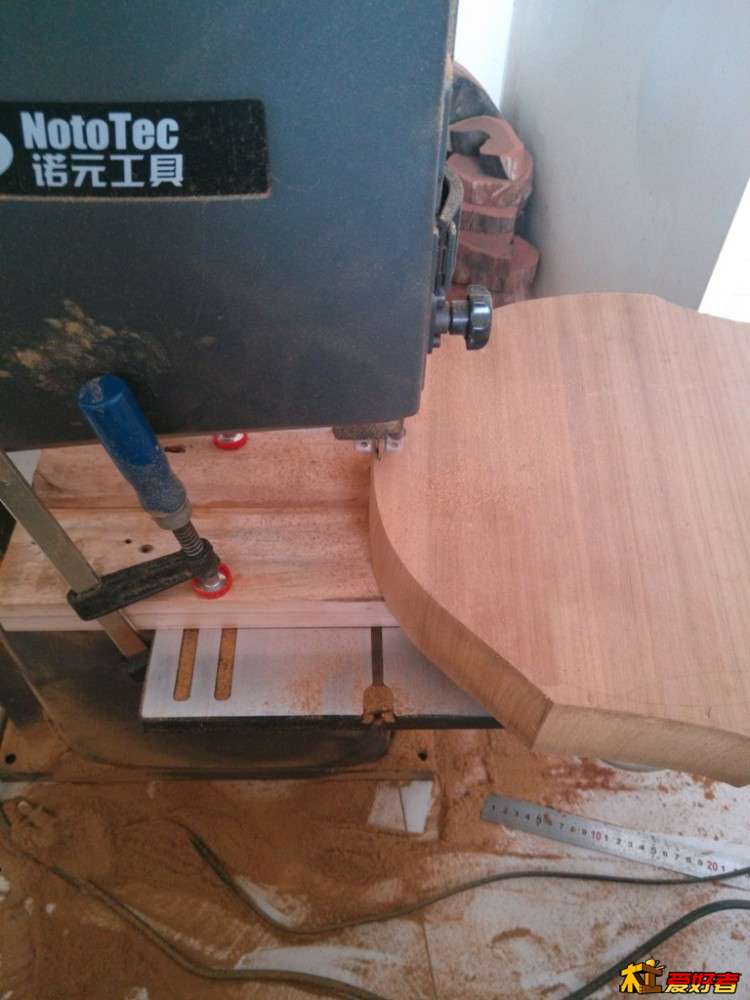

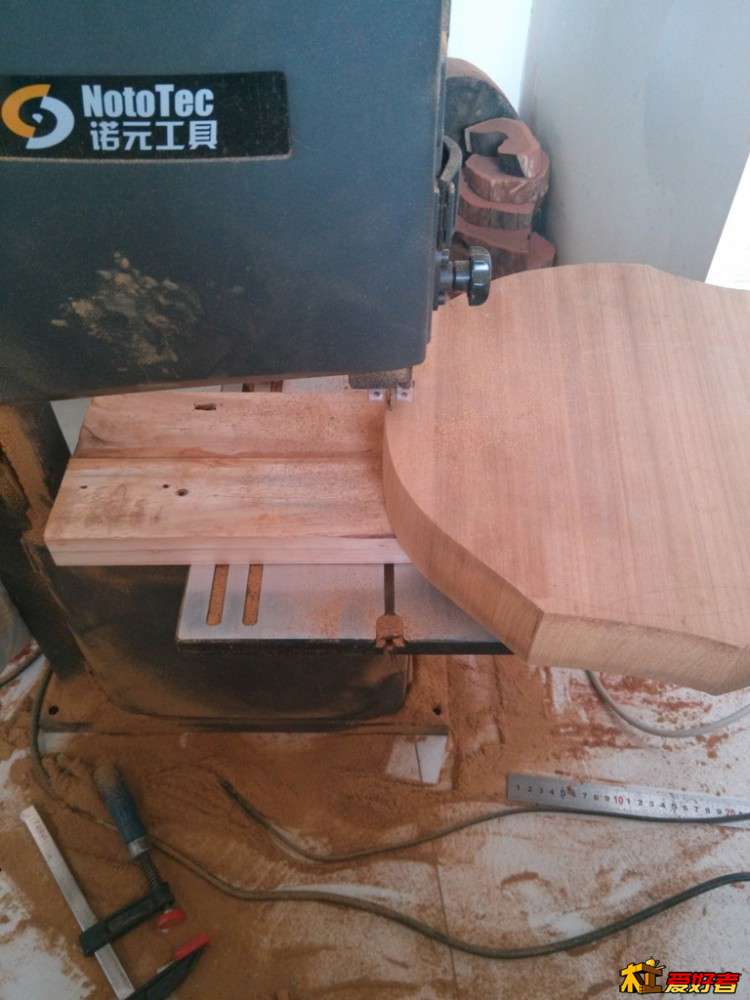

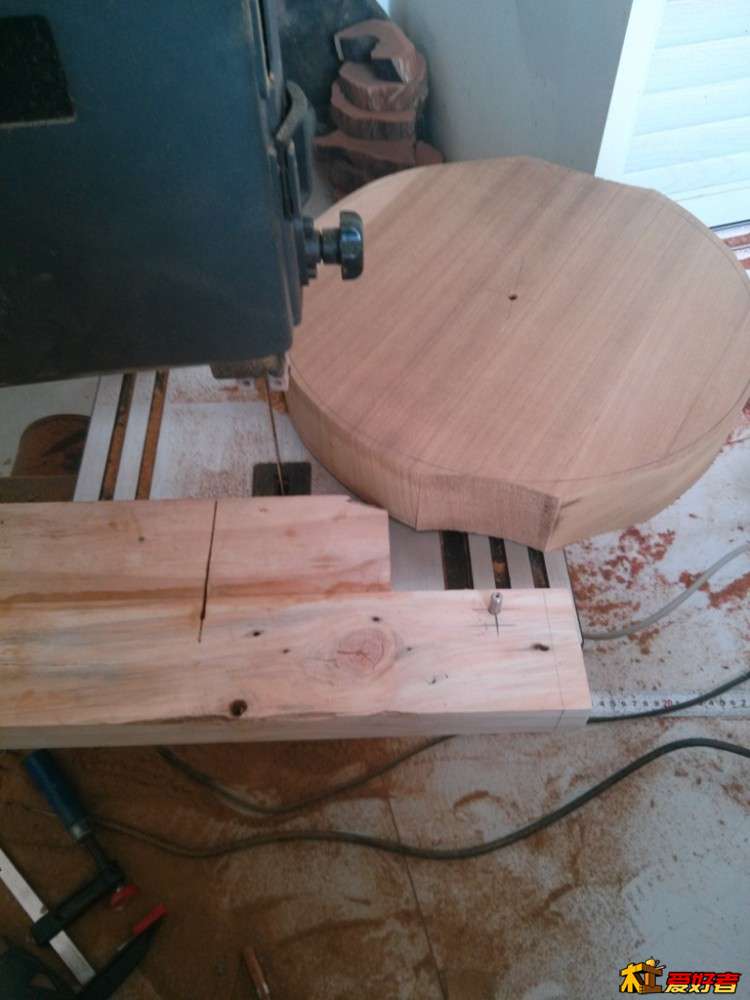

为了制作小圆凳，网上买了一台家用的小带锯，挺好用（非广告哦）。先切割凳子面，切割凳子面其实就是画同心圆的原理，现在边角料上划出一个直径30厘米的正圆，再在圆心处打个6毫米的眼（别打透），再找块长一些的木料，上面钉个6毫米的圆柱，圆柱距离带锯条量出15厘米的长度，这就是圆面的半径了。把圆凳面中心打好的眼套在圆柱上旋转，圆面就切割出来了。突然发现自己的语言组织能力有问题，描述的不是很清楚，大家看图理解吧。

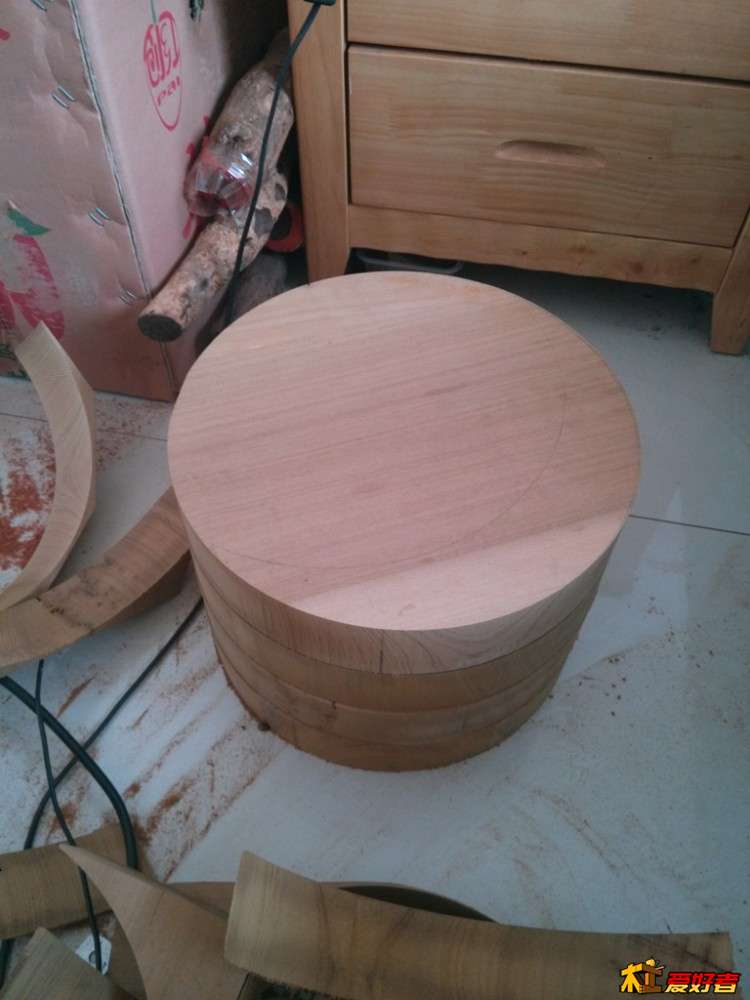

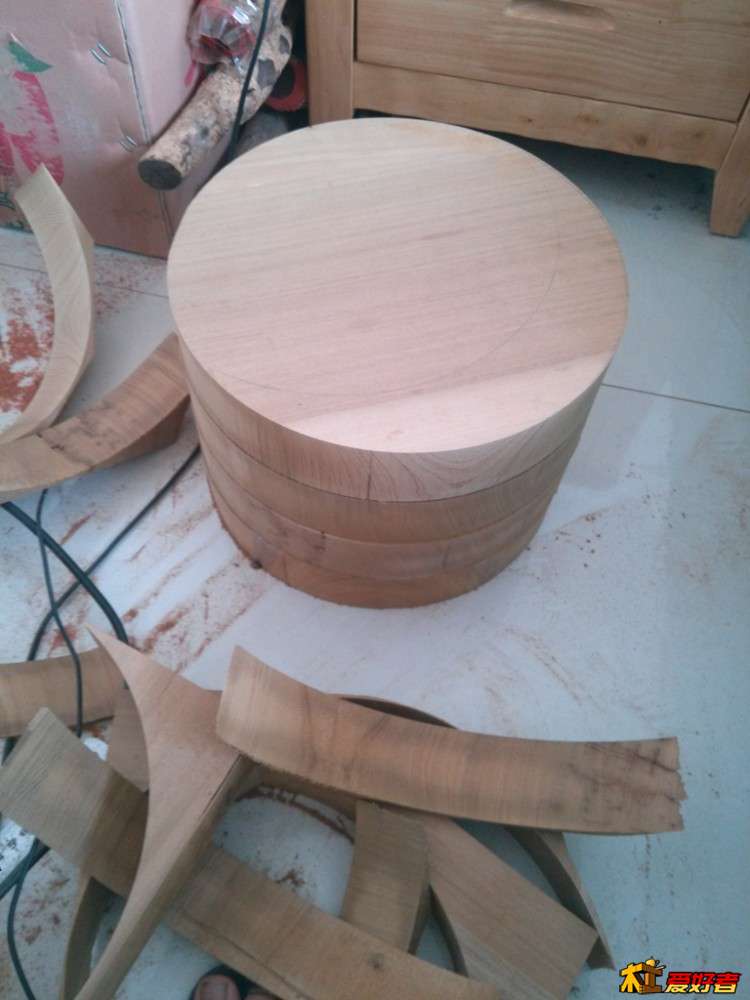

切好的凳子面。

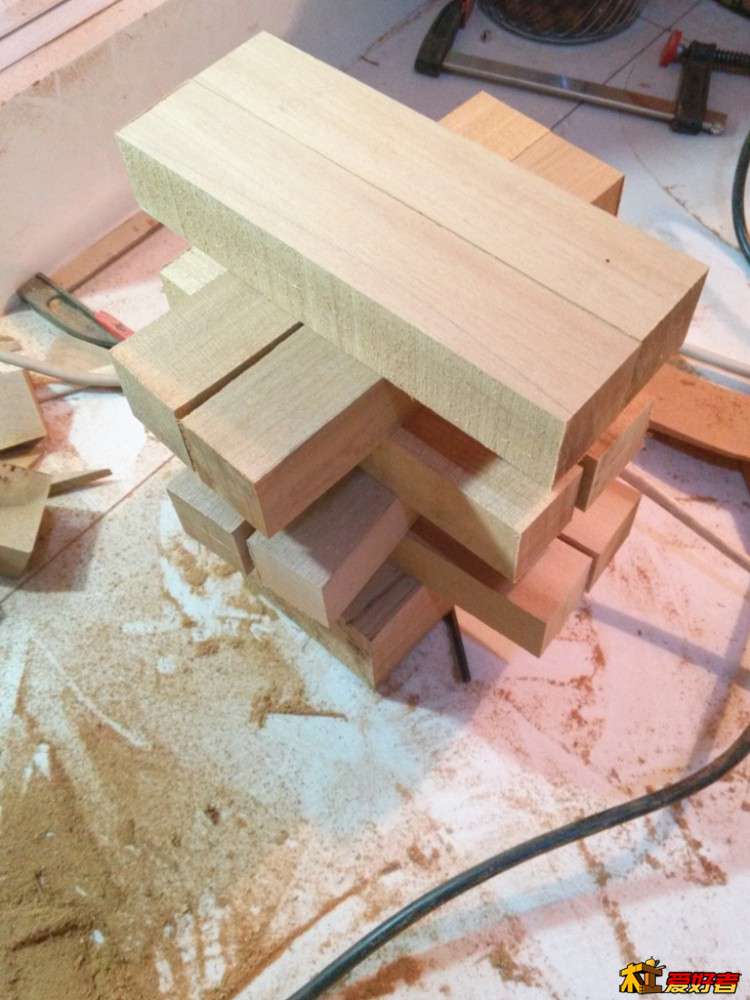

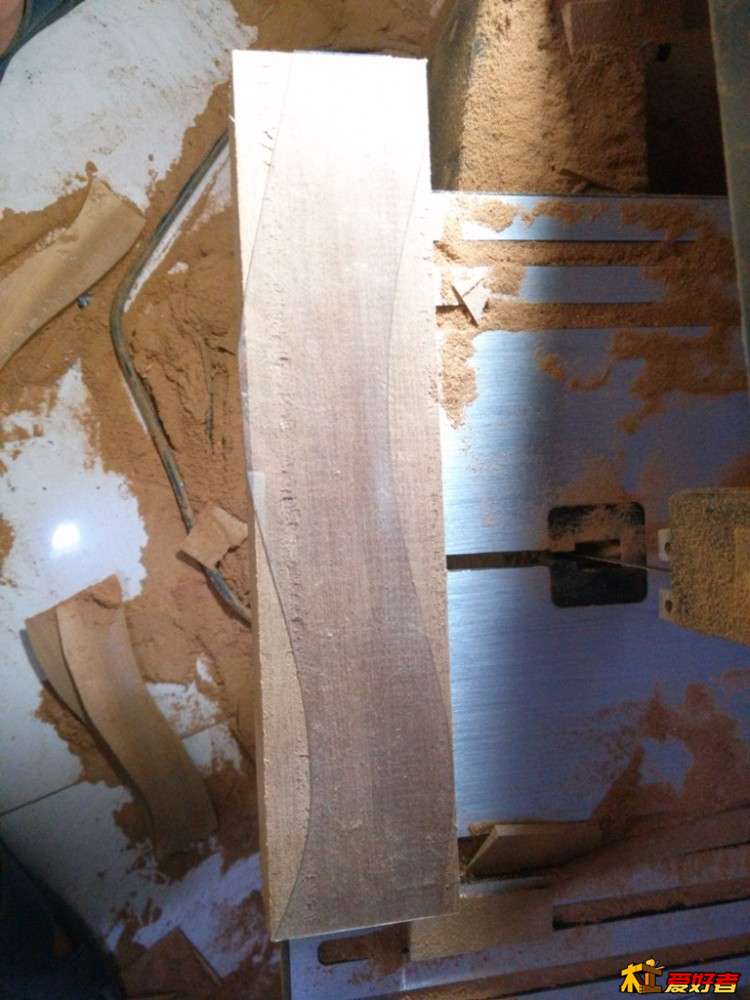

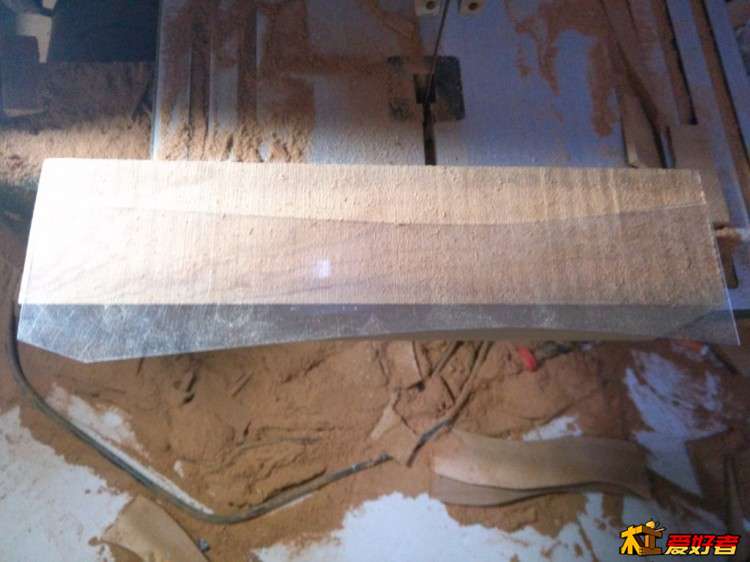

然后就是切割圆凳的腿了，先切方料，再用样板画线，样板是用透明的塑料皮剪出来，透明的塑料皮很好找，新衬衣的包装就行。再用带锯沿着画好的线切割。因为每条腿都设计了四个曲面，所以最先切两个面对面的曲面，并且不要完全切下来，否则剩下的两个对应的曲面就不好切了，不知道大家听懂了没

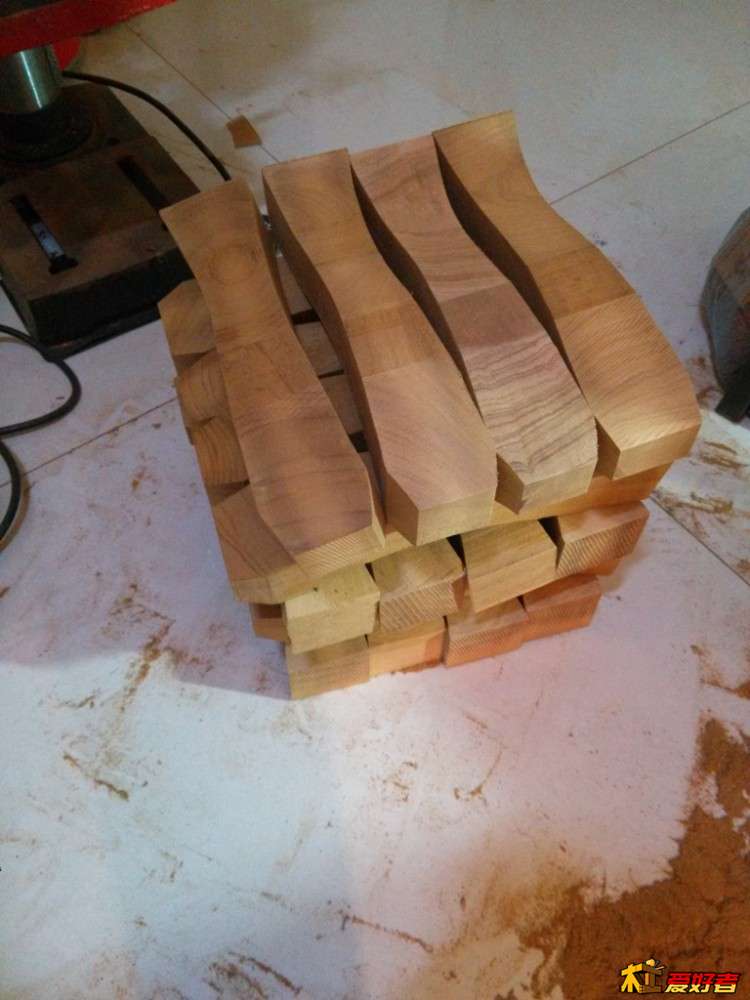

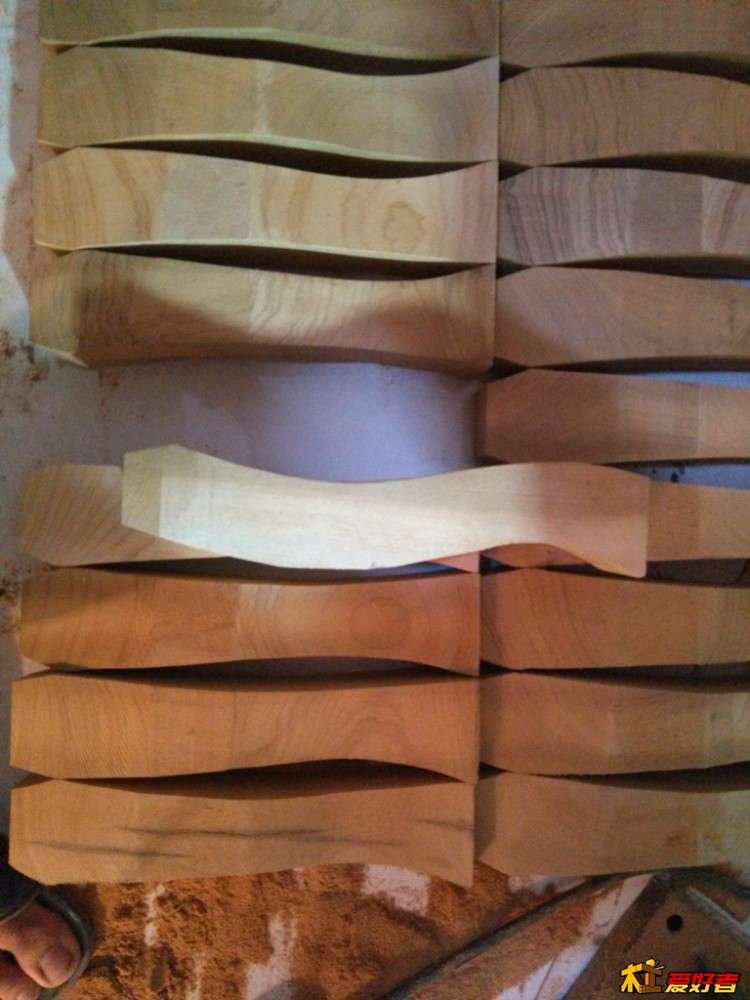

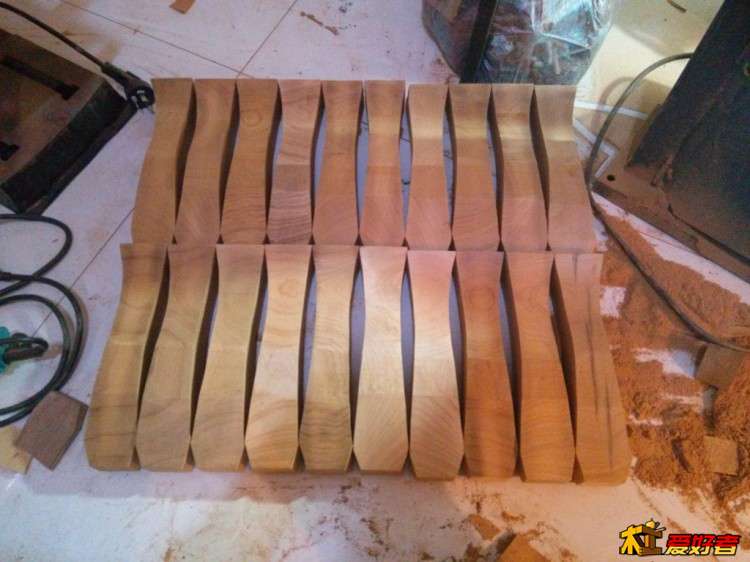

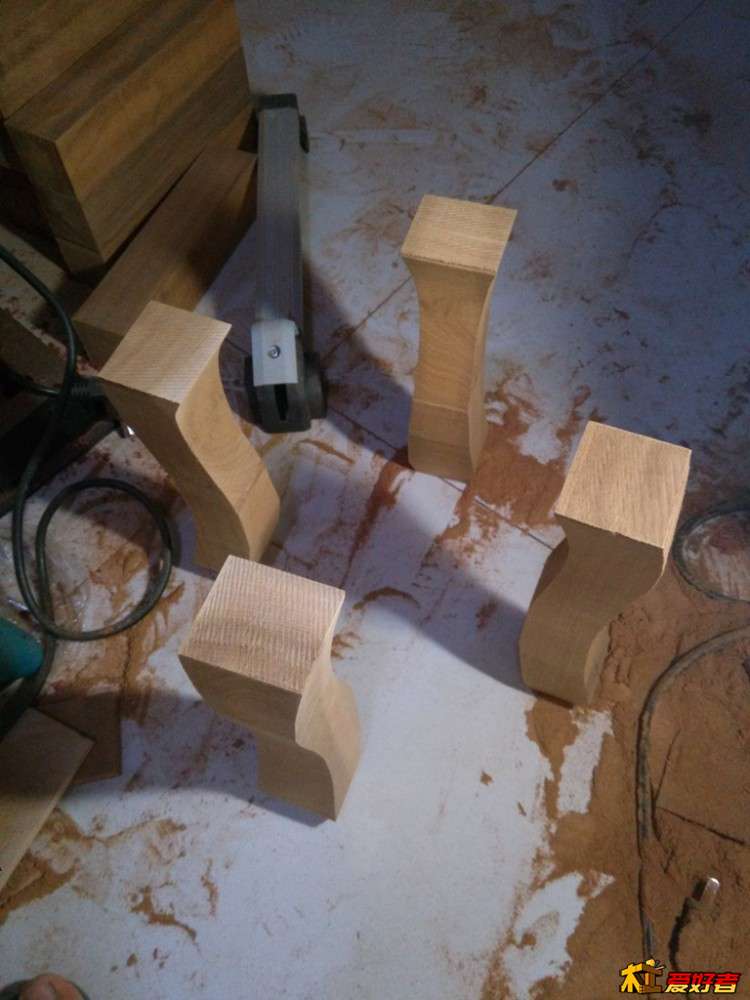

这是切好的凳子腿，注意看凳子腿和横枨连接的部分没有切成曲面，而是保留一个平面。

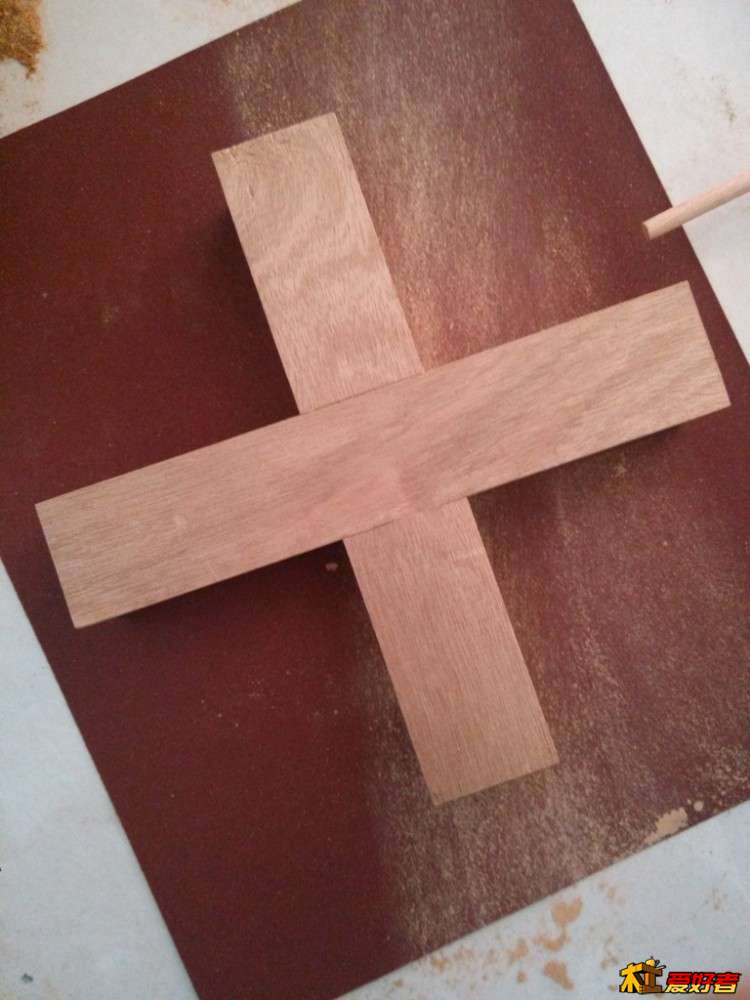

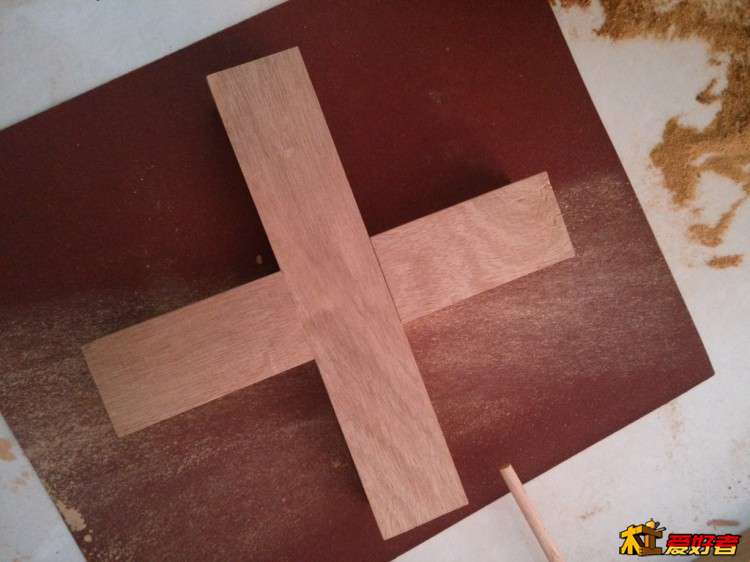

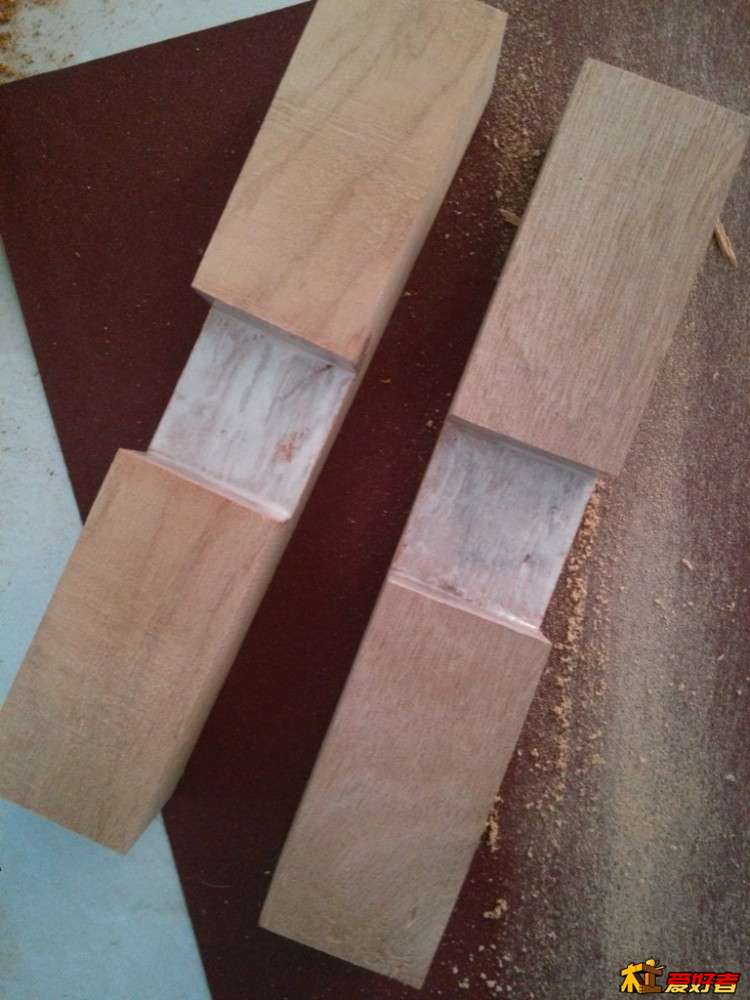

然后是凳子腿中间的横枨，用的是搭接结构。

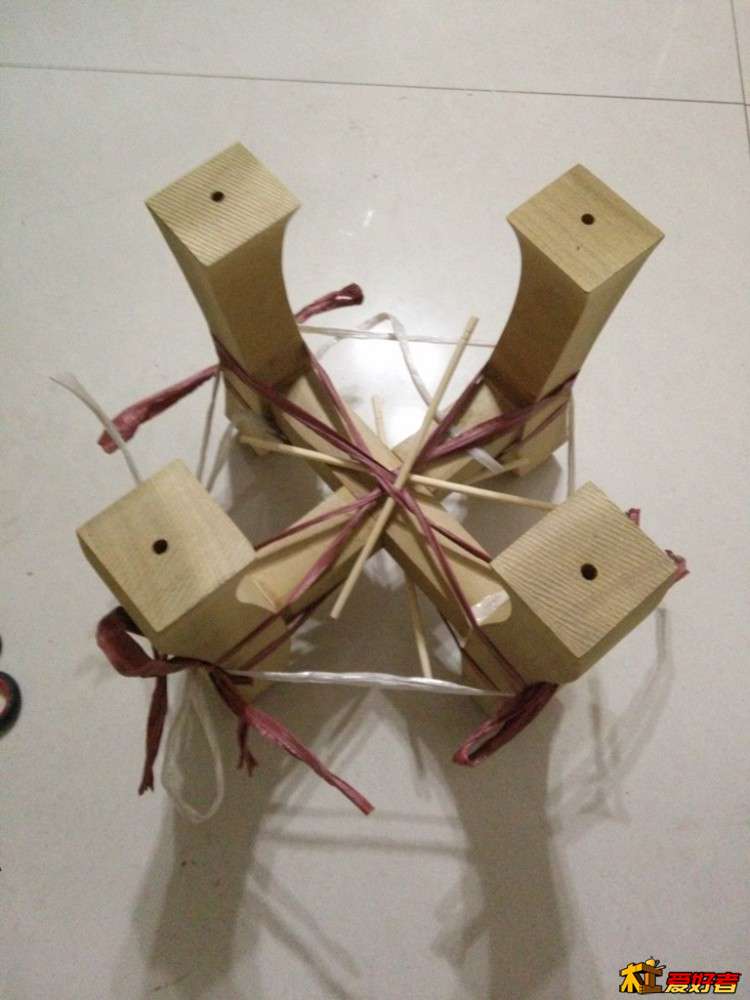

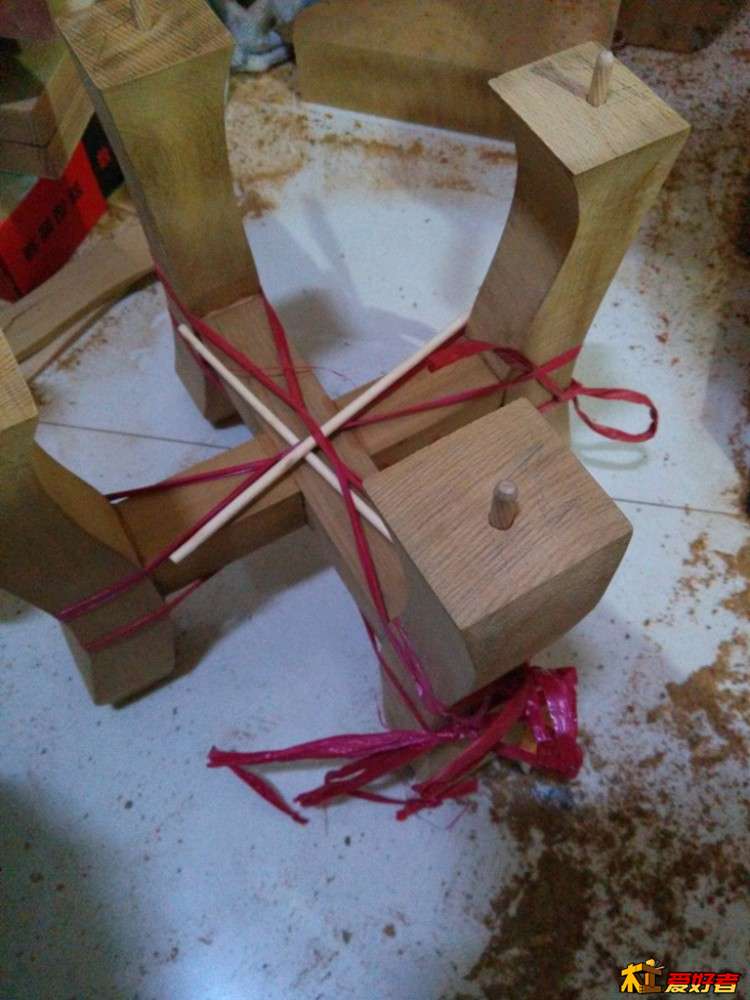

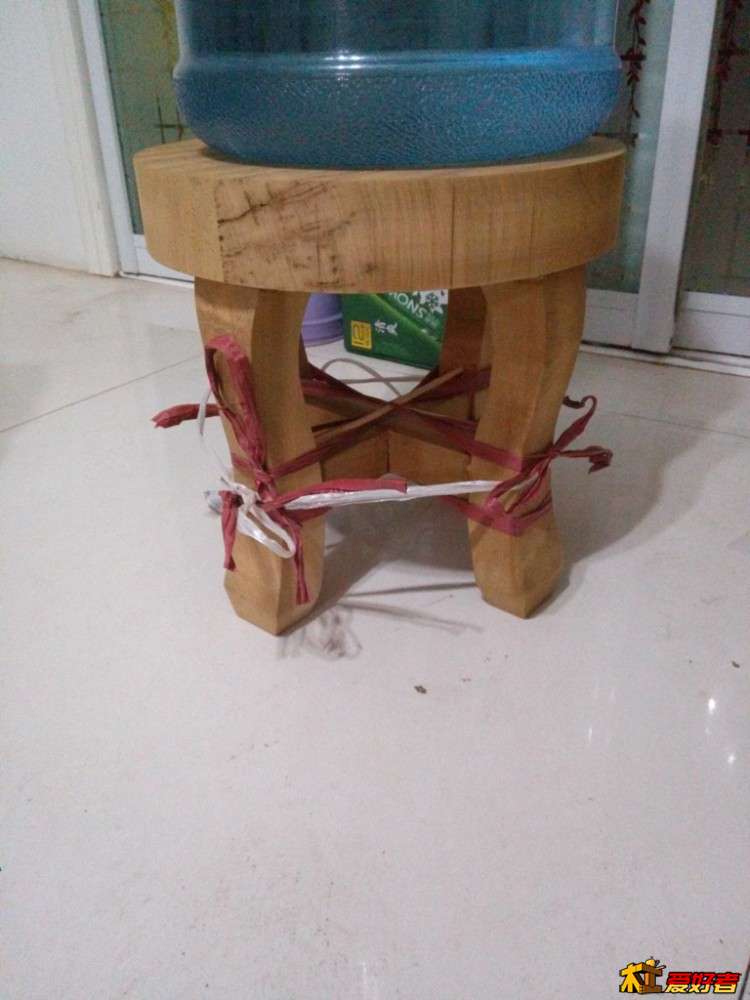

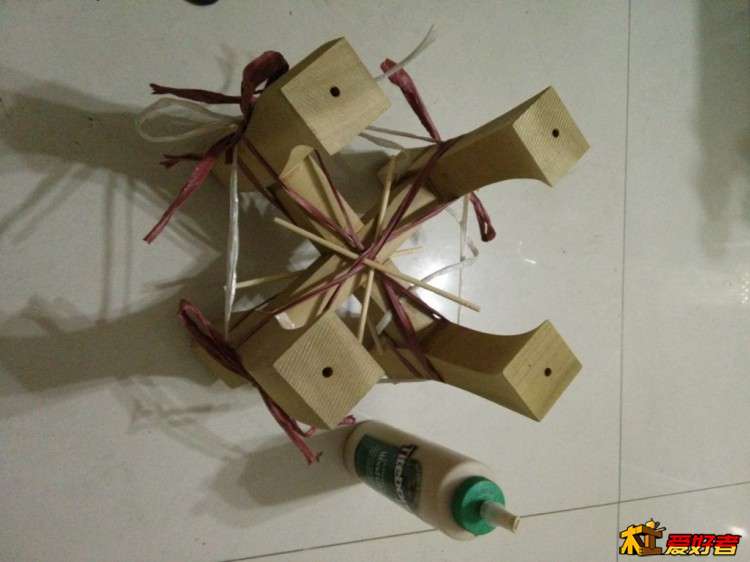

凳子腿和横枨都切割好就拼接，拼接再没用明榫或暗榫之类的榫卯结构，偷懒了，用的6毫米的圆木榫。等干透了再上凳子面。

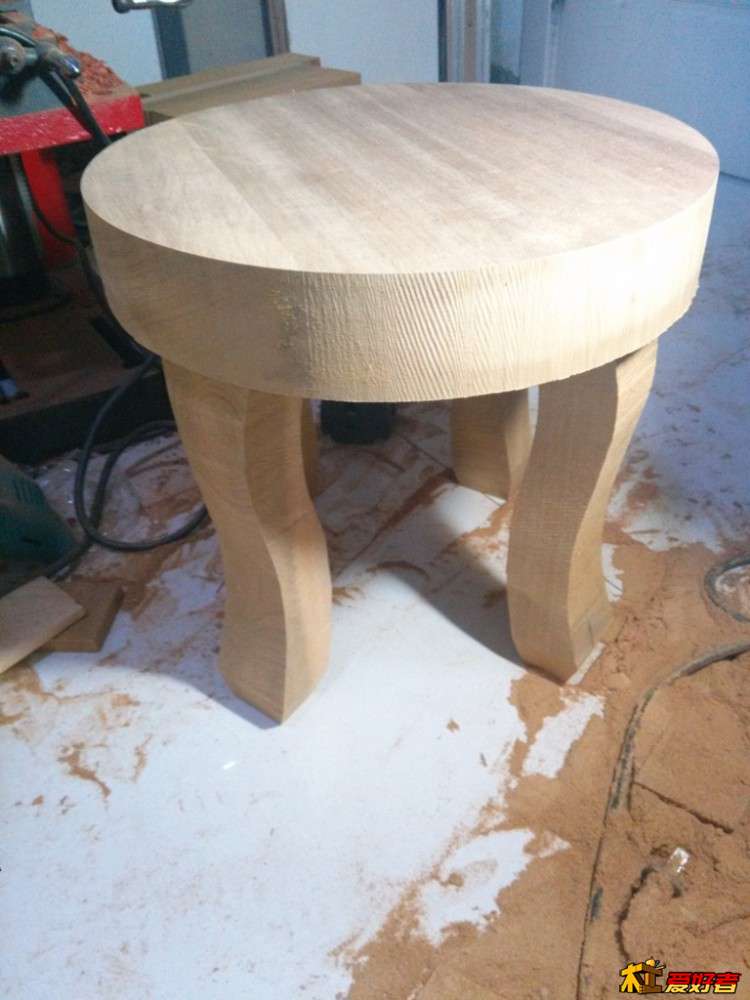

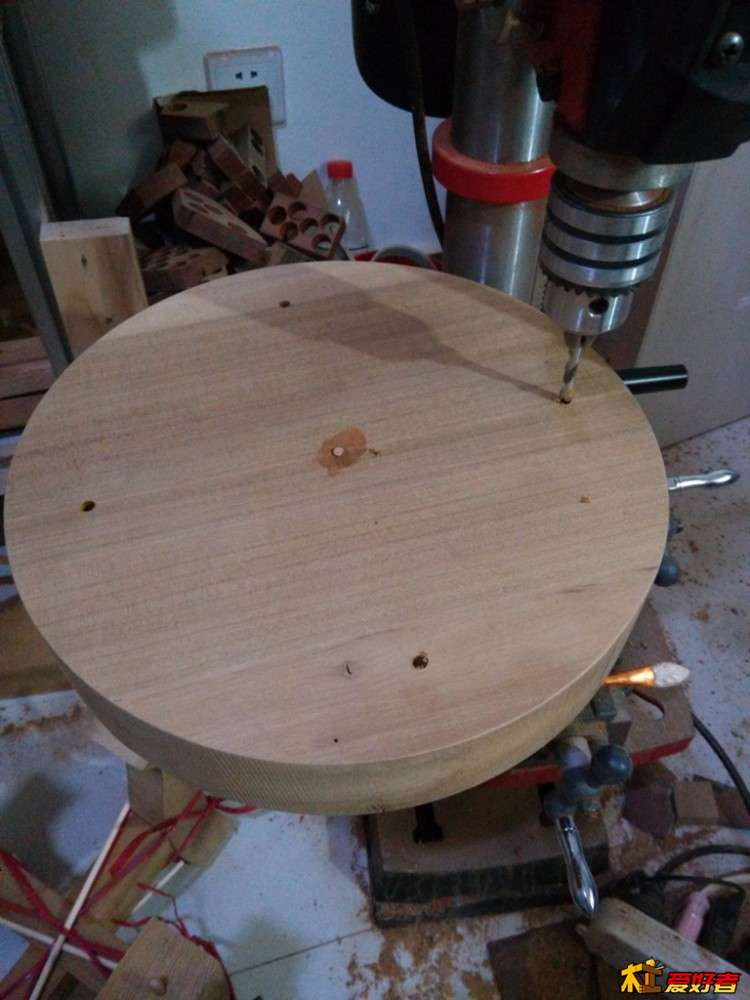

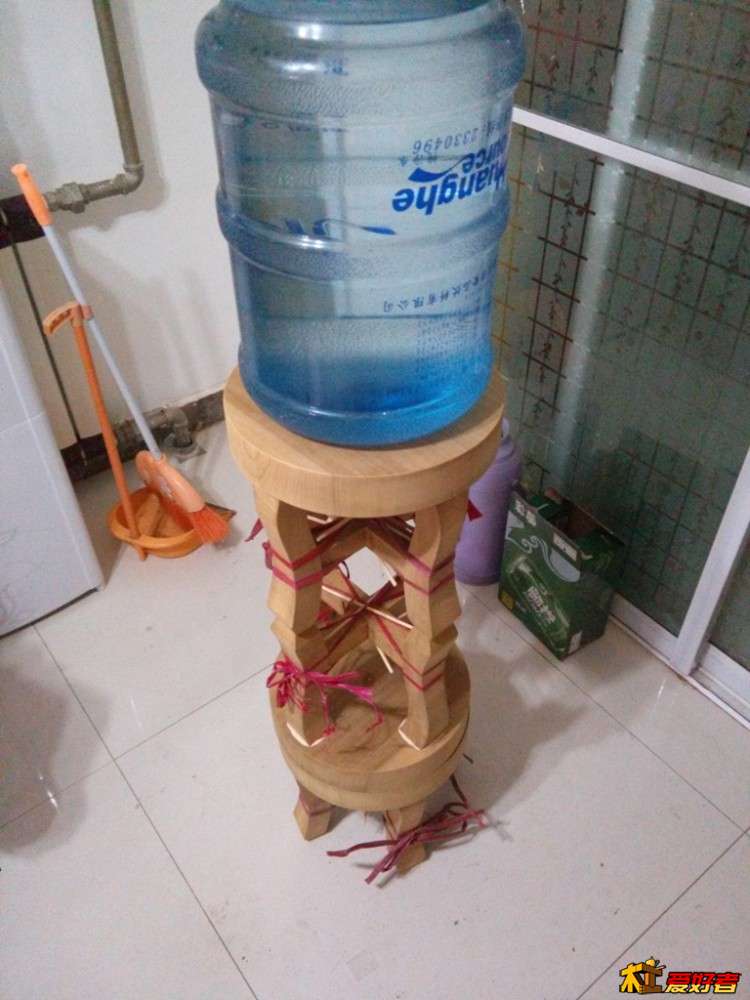

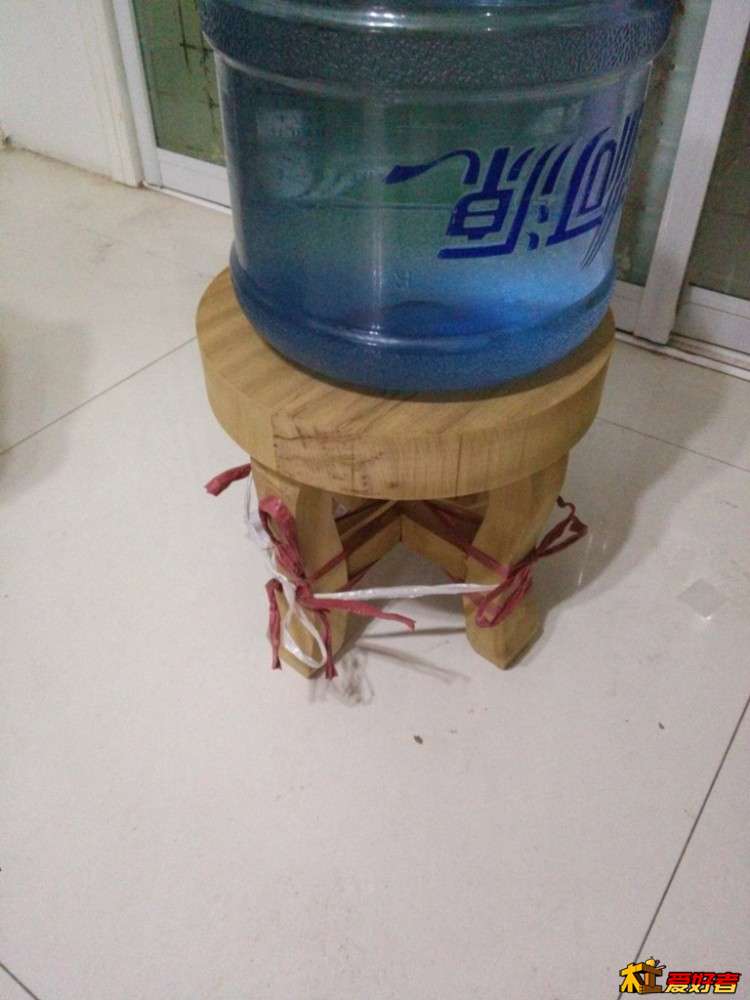

凳子面和腿也是用的圆木榫粘接，定位方法是把圆木榫都插在凳子腿上，再扣在凳子面的背面上，四条腿都轻敲一遍，不要晃动，以免敲偏。再按照凳子面上敲出来的印打眼（不要打透）

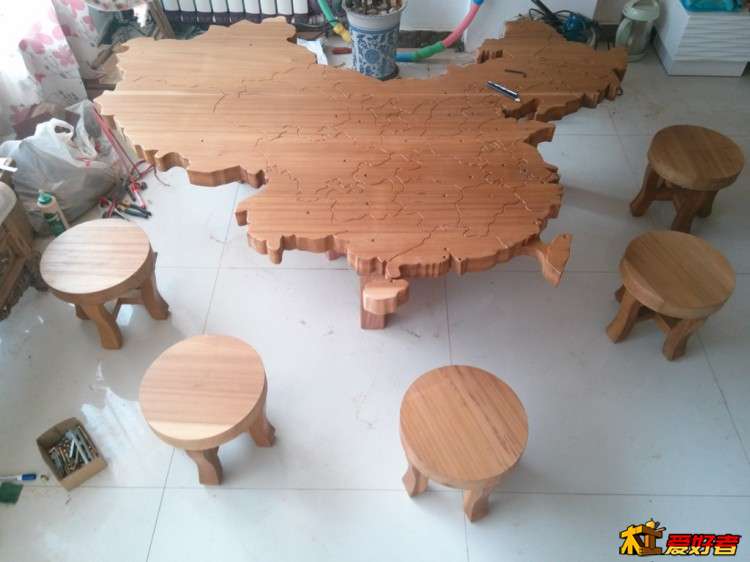

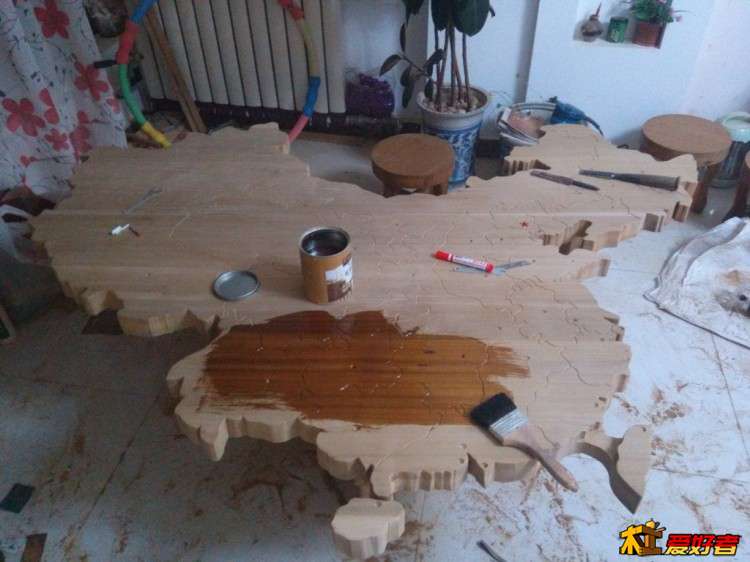

之后就是桌子和凳子的打磨，上木蜡油。

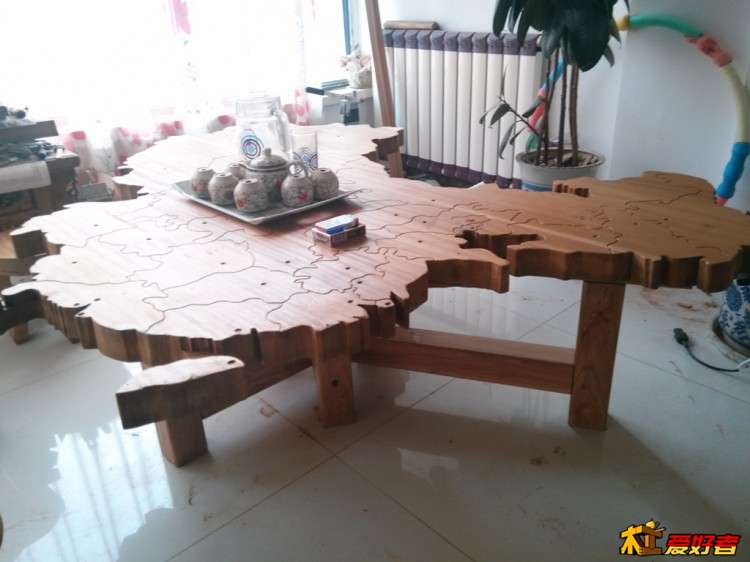

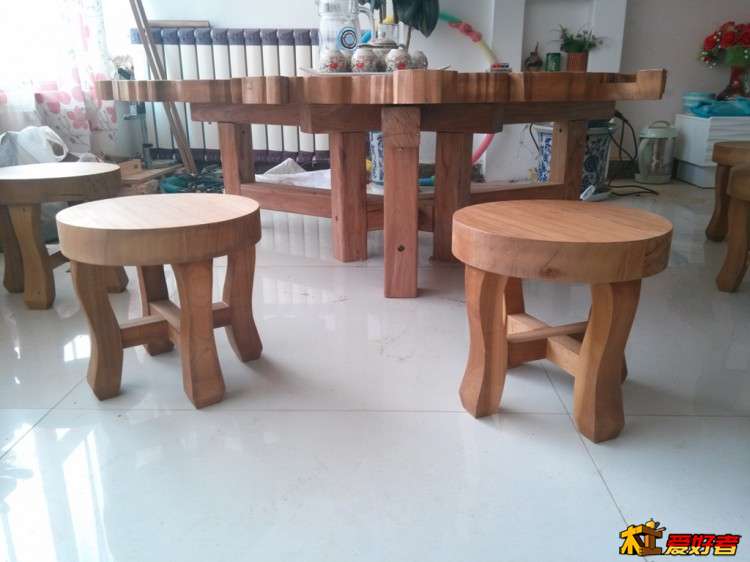

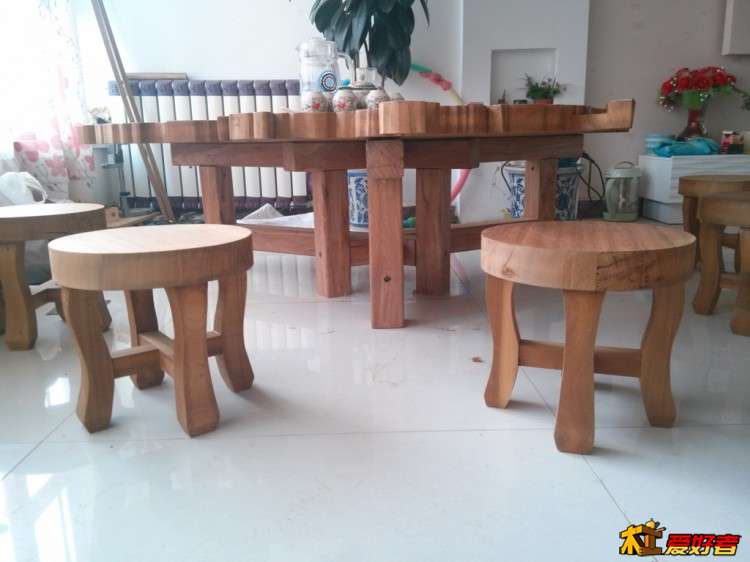

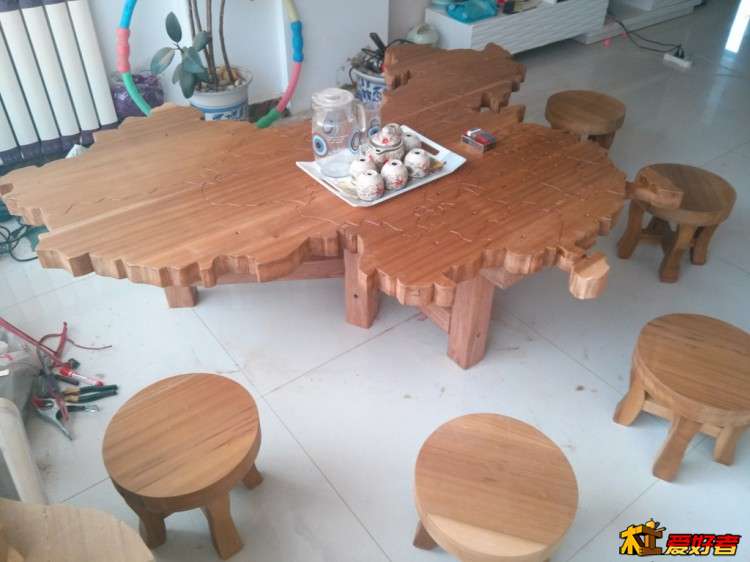

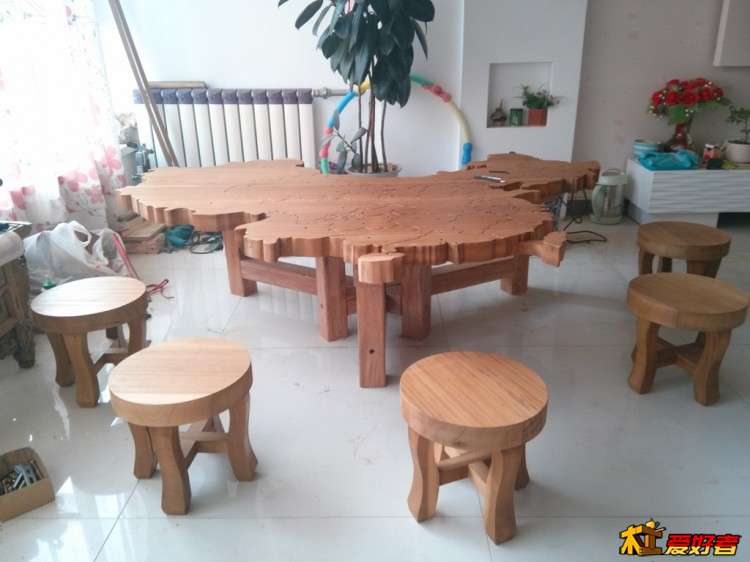

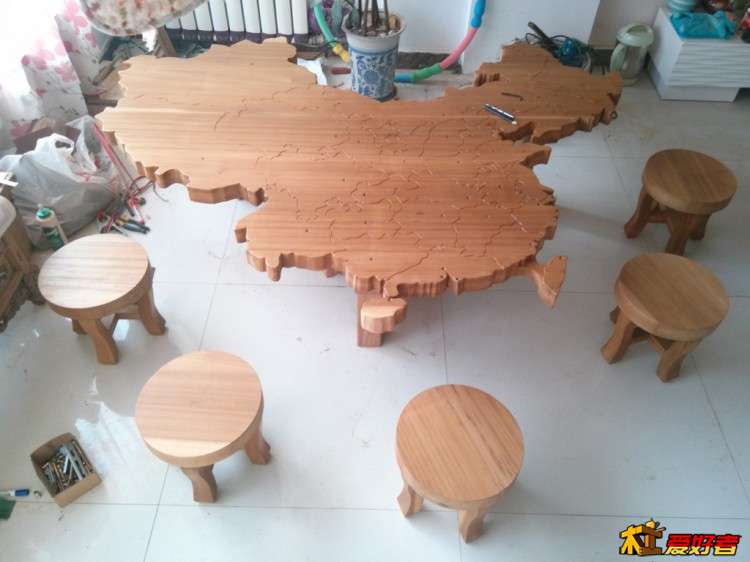

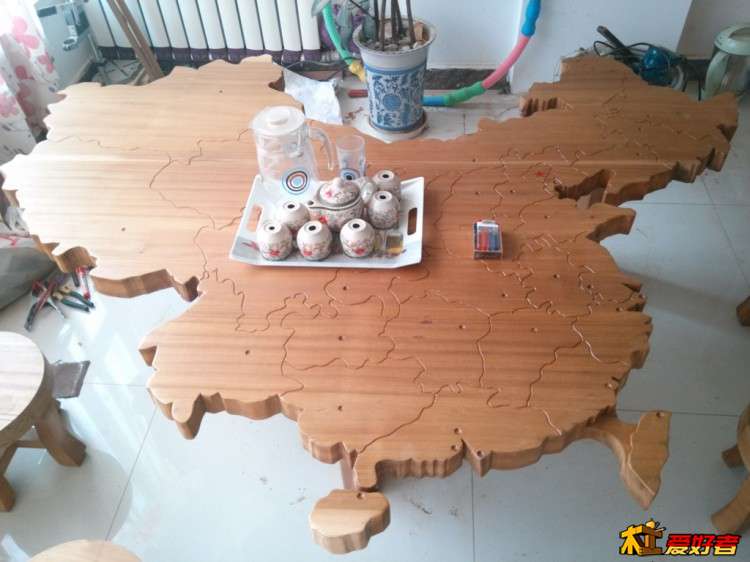

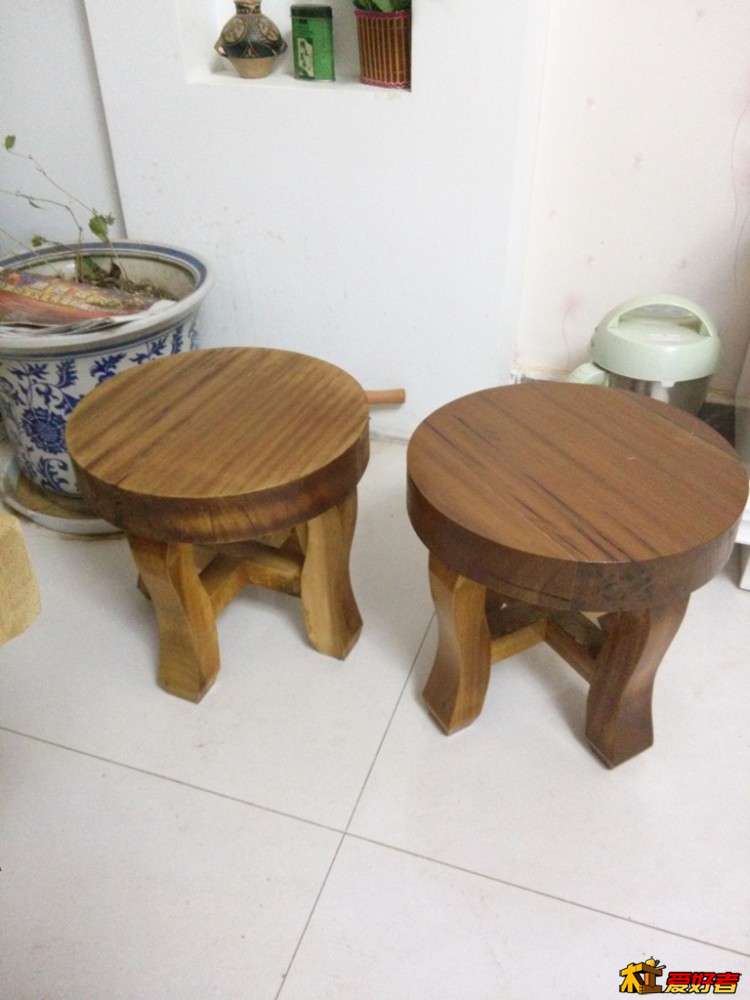

最后是制作好的桌子和圆凳。现在这套中国地图茶桌已经放到公司了，给公司争了不少的光，来公司参观指导的ZF领导、集团领导都很惊异，还有的领导以为桌面是整体冲压出来的，呵呵。现在把制作过程贴出来希望木友们也喜欢。
