如何打一个斜的榫卯？

山林布衣

我有个办法，譬如要外倾8°，就做块8°的宽木楔，固定在凳面上，用下压式的雕刻机压着开榫眼，非常容易。
! t0 m& k; m8 K, H长乐 发表于 2009-5-30 19:05

长乐啊，多谢阿，你的这个办法对我的启发非常的大，您太有才了。

我比划了一下，这个办法真不错，等于把雕刻机的平面倾斜一个角度，然后斜着开，这样就可以很精确的控制了，不错不错，长乐很厉害啊。
) B( L7 g; P5 V4 X8 g4 Z
还有一点请教阿，这种长条凳，角度一定是8度的吗？

山林布衣

我是先画图，然后在板凳的正反两面分别画出卯孔位置，对于正反面重叠的部分，直接用电转打通孔，然后从正反两面分别用凿子修出斜的卯孔。  腿的斜榫头比较好加工。
skyline 发表于 2009-5-30 19:13

sky的建议也很不错，现用电转，打通了，这样在用雕刻机，也能减少雕刻机的工作量，sky阿，还有一点事情要请教阿，这个斜的榫卯，是往一个方向斜一个角度好，还是往2个方向上都斜一个角度？现在我想下来，往一个方向上斜一个角度好控制，往2个方向上斜，有点难度。

山林布衣

最简单的办法就是用刨好的凳脚和凳板进行比较,看到合适就按这样的斜度来画线.这是我做功夫凳实例:

0 l9 T5 Z" V& X9 p/ {8 K鹏城小林 发表于 2009-5-30 19:40

" a5 _' M( a! p- A8 J4 _# ?小林阿，你做的功夫凳，有没有更详细的介绍？哈哈，多谢多谢了

山林布衣

自己还有一点疑问，没有解决，就是这种长条凳，最后的组装问题。
7 o, l/ M. b% b; p- K
7 N8 O5 o7 V* c/ g. }我自己研究过，发现组装的时候，这个凳子的腿比较难弄。凳子的腿是一个A字形状的，我发现很难组装。如果先装一头的两条腿，中间的横挡不装，那很简单，腿很容易就装上去了，但是那个横挡就没有办法安装了。如果先安装横挡，这样A字的架构就起来了，但是往凳子面上装就难了，因为凳子面上榫卯是斜的，就打不上去了。

! l" }  }% w  [; |# U% \这个怎么解决，大家有什么办法？呵呵，多谢大家阿，大家一起学习，哈哈

大米饭

这个凳子还是建议买二手的，好了。
/ e$ M7 d7 A) K. i# @9 i! w我自己不会做，以前看过隔壁大叔做的过程，
# f! l9 p% g) h* N! U+ [具体划线是看不懂的，这个最难，
大概是上面的榫眼位子比下面的榫眼向内缩进。
手工的，要两面凿榫眼，
! I+ ^9 j5 a' ~4 F4 t1 P2 B/ w钻头的，
* `# ?9 j) k$ R4 O% z最好垫点木板，防止撕裂，
角度可以用台钻底板调，
或者加有角度的垫片，
组装是砸进去的，
榫头一般都倒角容易组装些，
面子上的榫头会长出一些，
用凿子或锯子切掉，刨光，
; J* F7 K" l  K) L如果有更高的要求，切割，
, Z1 J! Q% d8 i+ g打木楔子。

四个角要不摇，
面子要水平，
+ S- L( V, k5 f需要后期调整，
/ u/ [% L6 S! F9 i( G" J榆木也蛮硬了。
小凳子可以自己挑战做。

山林布衣

这个凳子还是建议买二手的，好了。
我自己不会做，以前看过隔壁大叔做的过程，
具体划线是看不懂的，这个最难，
( ]) V1 Q( W; C+ `1 w2 w大概是上面的榫眼位子比下面的榫眼向内缩进。
/ V, ~8 ]& ^9 |% d手工的，要两面凿榫眼，
9 S1 P( w' a8 I钻头的，
最好垫点木板， ...
& e7 r; k" b' B/ ?9 S大米饭 发表于 2009-6-1 17:04

- D# |4 J4 I4 g* Y9 \8 G哈哈，谢谢大米饭啊，从大米饭这里学习了不少东西啊，哈哈，多谢多谢阿
/ ^3 d' ]( T# W0 i9 H+ Y6 u
我自己琢磨的，发现别看这个凳子简单，但是里面门道真不少呢，要做好真不容易啊
1 R$ \& j; ^# t/ R
# X* c  z( l4 H5 N大米饭啊，在上海那里可以买到这种凳子阿？不知道9星有没有的卖阿

13695001732

这个事以前木工的基本功，
我老爹就是个老木匠，做这个很在行，我不行了，呵呵

czzwz666

非常感谢！！！

yuanxing_8

你把一角垫高，垂直往下打不就打出斜的了

山林布衣

你把一角垫高，垂直往下打不就打出斜的了
" K" T! C5 h  B7 Q2 Z3 ?  b/ [) Jyuanxing_8 发表于 2009-6-2 11:37

) I* i! ]- `2 b$ \. v6 S
这个办法理论上可行，但是实际的时候，怕板子裂，还在考虑别的办法，呵呵

山林布衣

这2天一直在琢磨，现在想到了一个比较简单的办法，就是在凳子上表面画一个方框，然后在下表面在来一个方框，2个方框稍微错位一点，错位的多少就决定了斜的角度。
& }! A$ Z% a  S  J4 G4 z
然后考虑用雕刻机把共同的部分打掉，剩下的用凿子或者锉刀来修，不知道这个办法行不？

老劉

这2天一直在琢磨，现在想到了一个比较简单的办法，就是在凳子上表面画一个方框，然后在下表面在来一个方框，2个方框稍微错位一点，错位的多少就决定了斜的角度。

" ]* }' z: h7 \7 h然后考虑用雕刻机把共同的部分打掉，剩下的用凿子 ...
) P5 D0 @) U4 \6 N  S; l山林布衣 发表于 2009-6-3 14:14

1 }% y' k5 \9 S" a5 A9 c, o
7 F& f+ ~' V. Z* Z$ u                 琢磨的办法很有创意，角度多少？传统的长凳角度有专门规定的。
  R! r, D$ H7 f

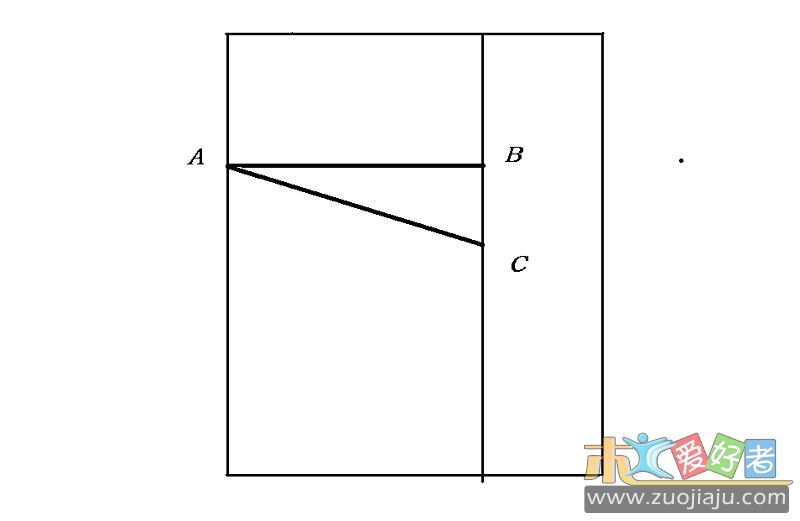

8 w! p+ l; H+ O% t& }( O                 “一寸放二分法”如图所示：




老劉

AB为一寸
BC为二分
) a$ d0 `) D# ]) [. m$ R角BAC即为长条凳的角度
' ~) P, J; K( C; q4 A! P+ R9 x( x单位：英制

老劉

图示不完全,有可能表达不清.等下再补,抱谦。

prl

好象这种凳子有一个标准的角度,是7度吧.
9 f/ ^4 Y+ P  P" S, G' C( B$ S) C! H
你先用切一块两个面都倾斜7度的木块作为基面,再把板登面放到这个木块上,再用方榫机钻孔就可以了.这个是我在大胡子视频里看到的做椅子的方法.很实用.
6 }2 M2 P% ?, R/ a2 B
6 ], e. z( w  S) q" q% l; o把这个木块做好了以后,以后做类似的凳子就都方便了.相当于一模板.
