求助得伟DW788拉花机调速电路输出电压

木工008 · 发表于 2015-3-3 01:19:49

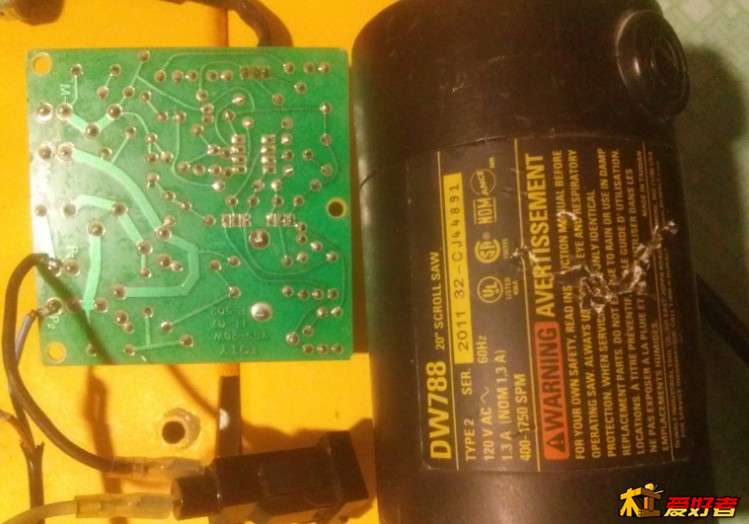

遇到难题，由于资料无从查找，请各位兄弟搭把手，帮下忙，看图

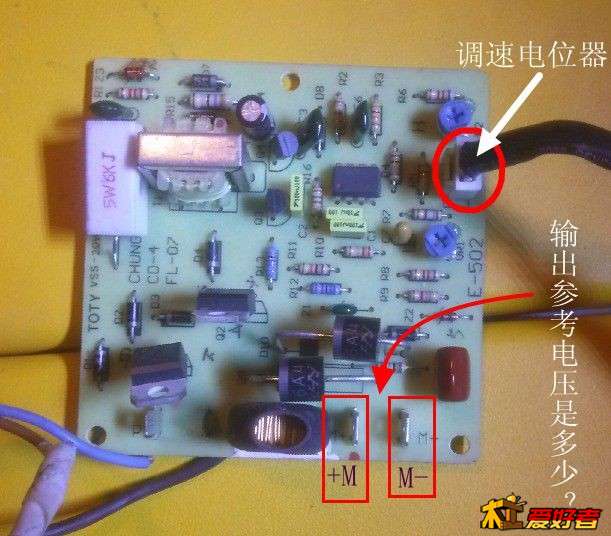

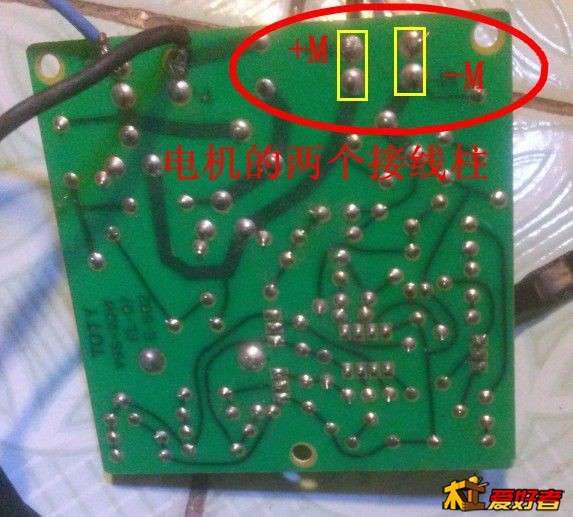

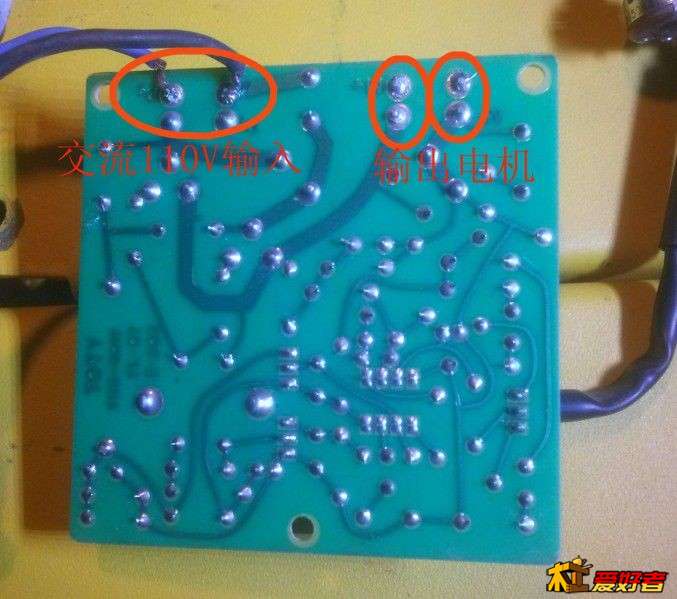

想知道+M和-M，两个接线端子间的直流参考电压是多少
实测试最大值（电位器拧到底），空载（不接电机）直流为90V左右，接上电机直流电压为50v
试问这个电压值正常吗？

~~~~~~谢谢！~~~~~~

♀家豪 · 发表于 2015-3-3 05:50:45

测量电压是要在空载下测量才有效，所以你测那90V是那电源板的输出电压

/db北方的狼 · 发表于 2015-3-3 13:10:19

应该差不多吧这个电机是120V的

gztv008 · 发表于 2015-3-3 16:26:02

这要用万用表交流档量的，最高应该是交流110v，最低也就5-60v

yangshiyang · 发表于 2015-3-3 22:38:45

你这个是可控硅调压电路吧，用的是运放控制。你那样测电压是不准确的，只能上机看速度的变化。

寻找幸福的猪 · 发表于 2015-3-15 19:58:43

加油……
