准备研究下十来万转的西风主轴，这回目标不仅仅是拆

木头木脑木性情 · 发表于 2015-3-4 14:33:08

经过极其艰难的比对，最后把这个西风主轴型号基本锁定，锁定过程非常难，一开始是盲目的乱找，查看很多图纸以后找到点规律，通过刀具夹头直径来判定转速，高速主轴行业竞争激烈，西风要面临来自日本的，韩国的，德国的的高速主轴的强烈挑战，产品升级更新都很快，型号非常多，所以图纸都很乱

木头木脑木性情 · 发表于 2015-3-4 14:35:50

看了大量图纸，包括其他厂家的图纸，总结出先确认转速缩小查找范围，16万转以上刀具夹头直径为12.7毫米或更小，15万转以下刀具直径夹头20毫米或更大

木头木脑木性情 · 发表于 2015-3-4 14:53:29

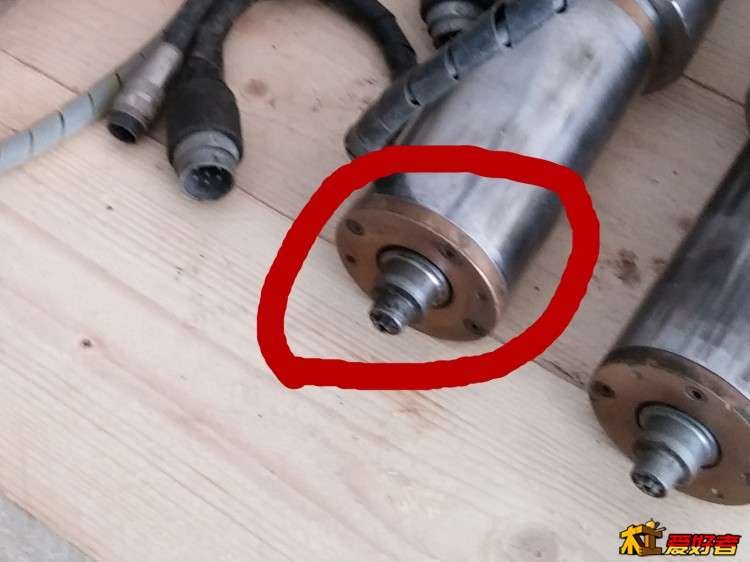

根据这个主轴的使用状况来看，属于早期的型号，大多数不可能再生产，夹头出轴部分直径目测有25毫米，伸长目测也有25毫米左右，以此来确认下转速就在10万转上下，正负2万转，这个夹头出轴部分比较粗壮，跟现在的任何一款西风PCB主轴比对都不一样，不是早期的就是订制或者没有公布的型号

木头木脑木性情 · 发表于 2015-3-4 14:59:11

东西在乡下根据地，无法测量，先用眼睛来测量，肯定不准但不会差很远，到时候实际测量的时候再修正

木头木脑木性情 · 发表于 2015-3-4 15:03:30

如果夹头出轴是25毫米，那么推测主轴芯直径也是25毫米，这个轴心很强大了，比一般的ER20还要强一些，肯定远超ER16，转动惯量不小，有利于重负荷切削

木头木脑木性情 · 发表于 2015-3-4 15:09:56

      之前都是推测，观测，大多数东西都是不确定的，

      第一，不确定是不是空气主轴，从外观上看99.9999%的可能性是空气主轴，仍然有0.0001%的可能性是滚动轴承主轴

      第二，不确定是不是PCB主轴，从外观和使用情况看90%的可能不是PCB主轴，有10%的可能是PCB主轴

      其他各种不确定，等待下回分解

木头木脑木性情 · 发表于 2015-3-5 12:42:35

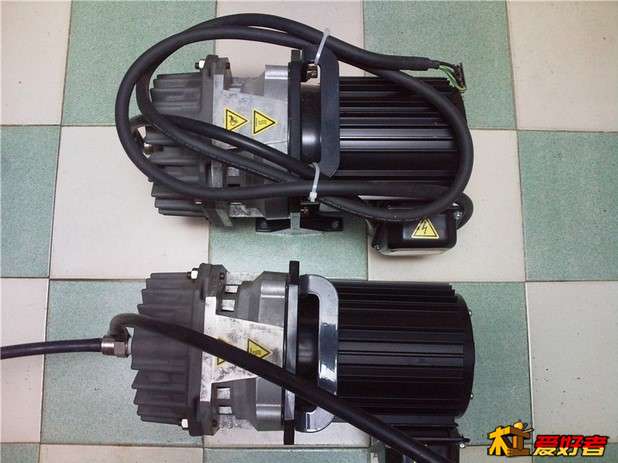

干泵出气是连续的，气压波动小，自身产生的污染也小，通常情况不用储气罐就能达到要求，但是为了输出更加稳定的气压我还得去找些储气罐来，干泵现成的，储气罐就成了问题，得慢慢找合适的，不能一蹴而就

木头木脑木性情 · 发表于 2015-3-5 12:46:41

当然找不到储气罐还有变通的办法，就是用一大卷气管储气用，可能效果不亚于气罐

西域孤狼 · 发表于 2015-3-5 17:57:25

阿弥托福

bga201 · 发表于 2015-3-5 19:24:40

就是专业以前看到好象百元左右一个想买又想应是不可能修好所以又错过了。一般人修的好就不会仍掉了。楼主高人啊。我很想要个3万以上的，国产千元6万转怕寿命不好

木头木脑木性情 · 发表于 2015-3-5 22:19:50

bga201 发表于 2015-3-5 19:24
7 `6 T4 h$ {. I, M- x$ ~2 Z就是专业以前看到好象百元左右一个想买又想应是不可能修好所以又错过了。一般人修的好就不会仍掉了。楼 ...

这个玩意就算是全新的，估计2万一个，没有配套的气源和合适的使用条件跟废铁无异，实用价值无限接近于零，业余条件下，路上有一个你捡回家，想用的话，麻烦就大了，只能说捡回来个大麻烦

木头木脑木性情 · 发表于 2015-3-5 22:30:15

在珠三角的深圳，东莞，长三角苏州，昆山一带这些空气主轴比较多，然后就有一部分人靠维修空气主轴谋生，返厂维修的话效果自然好，但是费用高的，修一下几千上万，维修作坊修理效果差一些，但是便宜，1-2000块修一下，各有的市场各有各的想法

一个物品或者一个劳动的价值在于他能产生怎样的效益，我把这些废铁修好了用上了就有实用或者使用价值，修不好或者就一直扔哪就没有使用或实用价值，但是有另外一种价值产生，因为我发帖了，很多人就知道这么回事或者初步了解这些问题了，对大家或多或少有点启示，或者有点帮助

kukuxiansheng · 发表于 2015-3-6 09:44:09

看到这贴路上有一个俺都不敢捡俺绕着走。。。

木头木脑木性情 · 发表于 2015-3-6 14:51:06

kukuxiansheng 发表于 2015-3-6 09:447 U6 m; u2 K/ S) R6 q
看到这贴路上有一个俺都不敢捡俺绕着走。。。

大部分维修作坊都不具备恒温恒湿无尘操作条件，只是在一个比较干净场所进行修理，所以修一下也不贵，整体效果肯定是不行的，一点水雾，油雾，尘埃进去都可能造成严重的后果，整个维修过程工作量最大的就是清洁工作，油浴，水浴，风浴，还要夹杂超声波，反复进行，想到这些事，一个头两个大

当然最大的投资是恒温无尘工作室，建立一套完整的工作体系的基础，一直在犹豫中，

木头木脑木性情 · 发表于 2015-3-6 15:49:19

恒温无尘室面积越大，设计配置越灵活，单位面积运营成本越低，搞个小不点恒温无尘室可以利用二手资源来建设，初期硬件投入成本会很低，但是时间成本要高得多，精力也是数倍的关系，后期配套和运营成本会高一些

先把这个问题悬着，感觉条件合适再详细考虑
