贴片机CNC东方快车孵化器（8.3）挑战体力，迎战4号炮塔钻铣床

木头木脑木性情 · 发表于 2015-3-12 06:19:31

大理石平板作为精密测量基础被广泛应用，作为木工加工平台也有使用，不过精度肯定不如测量级的，最顶级的测量大理石平台都不是板状的，通常都是四四方方一坨，厚度跟长宽都差不多，自己发挥想象力去想象一下

木头木脑木性情 · 发表于 2015-3-12 16:26:12

除了把玩性质的作业之外，牵涉到安全，体力或者精密的作业我一直遵循三不干原则，心情不好不干，状态不好不干，天气不好不干

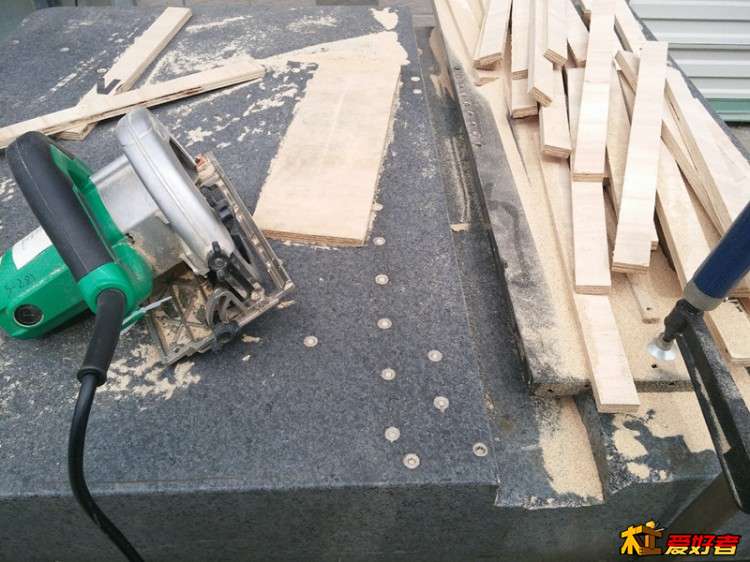

连绵的阴冷阴雨天气过去了，天气好转，没有理由赖在家里不干活了，前一段时间天气实在太糟，会严重影响干活时的创造力，阳光明媚随时随地可以找到解决问题的办法，切小木条，只是几秒就想到怎么切，效率最高，依然使用了超级大理石基础，不能讲是我的木工桌，只能讲是综合精密操作平台，偶尔扮演下木工桌的角色

木头木脑木性情 · 发表于 2015-3-12 16:29:04

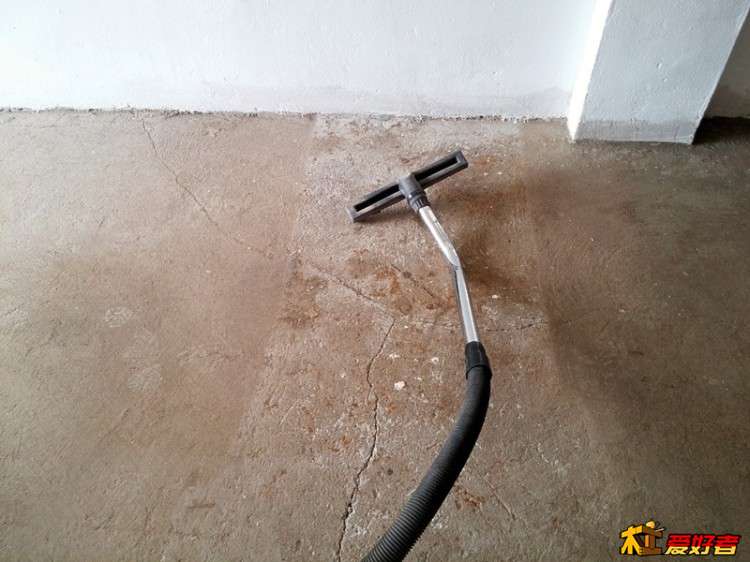

新据点第三次整体保洁，这回没有灰头土脸了，全部用吸尘器，干净彻底，环境很一般，但是心情大好

木头木脑木性情 · 发表于 2015-3-12 16:34:29

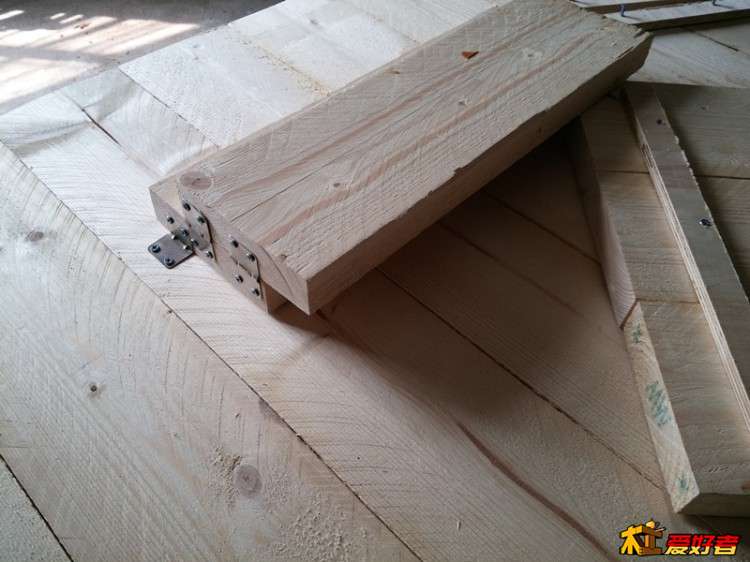

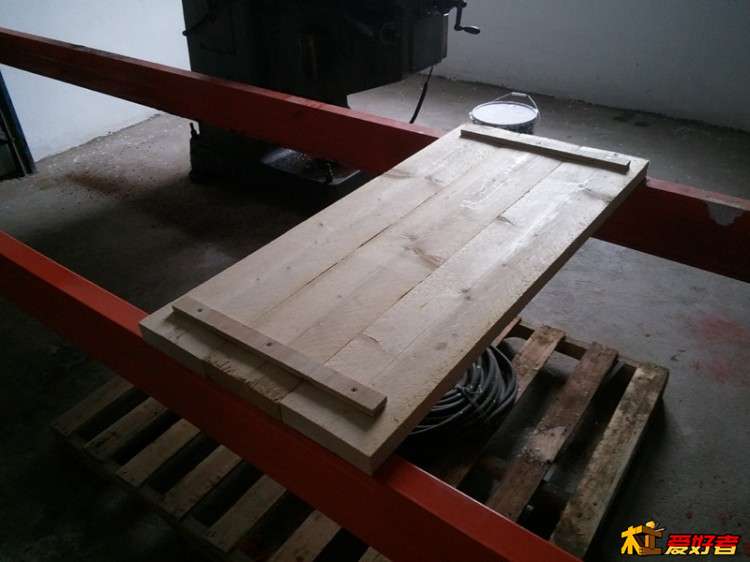

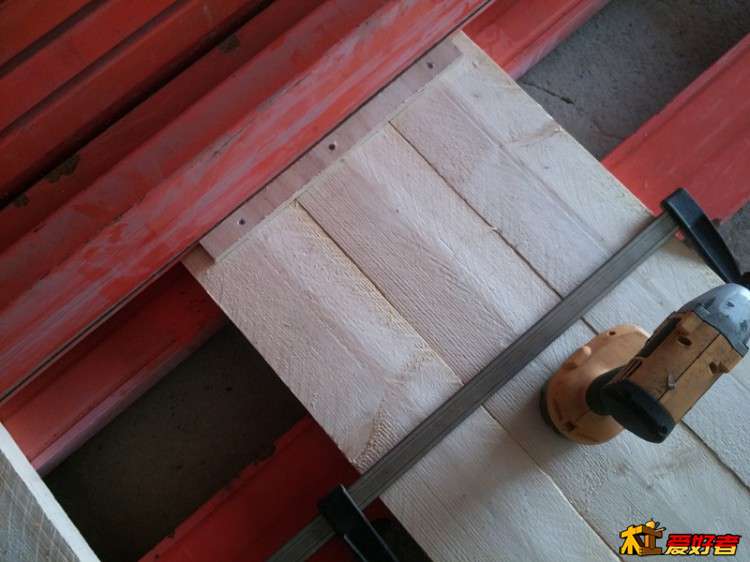

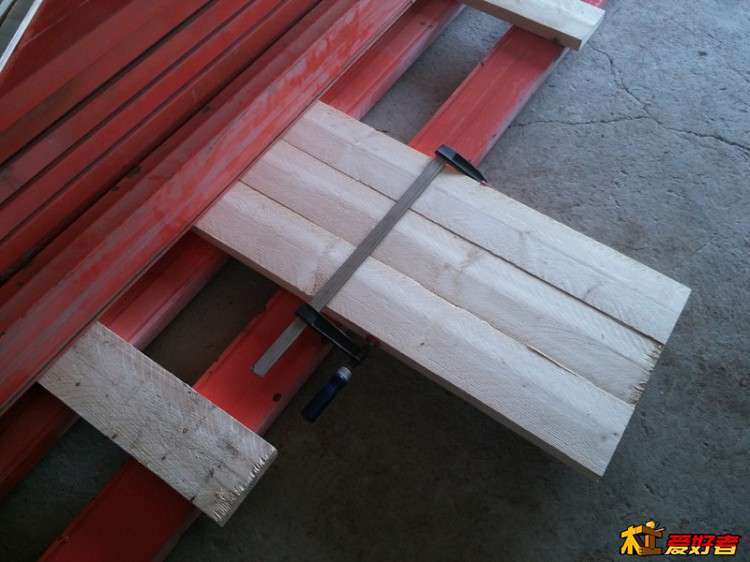

接下来采用两种办法做超级货架的超级隔板，第一轮是放在地上作业，跪着拧螺丝，因为是批量所以不能用划线的办法来搞，划线很麻烦，采用简易靠山（模），三块木板推进去就可以拧螺丝了，尺寸刚刚好

木头木脑木性情 · 发表于 2015-3-12 16:38:56

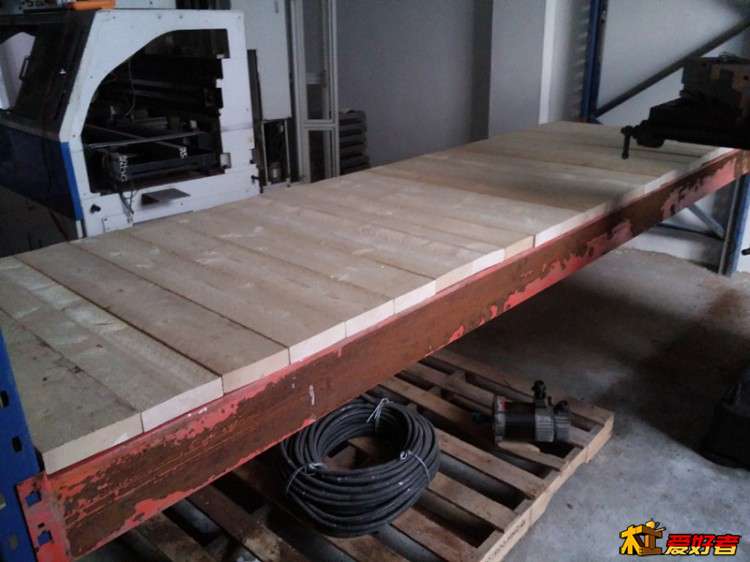

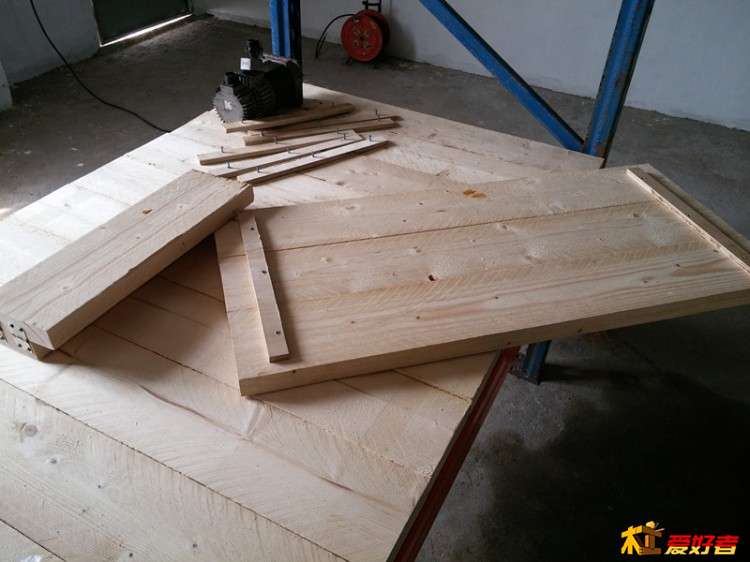

铺好一层隔板就有了简易工作台，在工作台上作业比跪着舒服多了，做了新靠山（模），加工速度成倍提升，感觉都没花时间吧剩下的做完

木头木脑木性情 · 发表于 2015-3-12 16:49:26

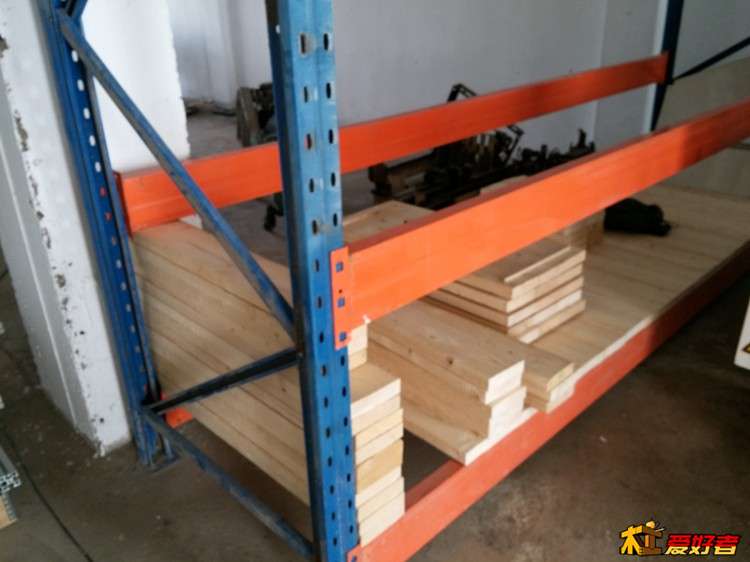

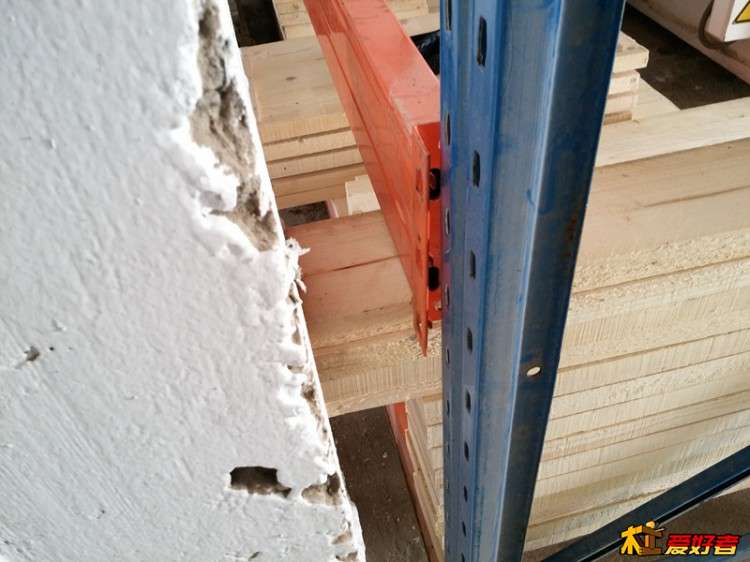

这个货架是一个二货朋友订做的，做得比较变态，橘红色横梁高度达到16.5厘米，壁厚3毫米，感觉麦德龙货架也没这么扎实，有点分量，一根有3-40公斤，一米高一个人搞的定，想架到一米八的话比划了下感觉不靠谱，还得找帮手来搭一下，过几天再说

木头木脑木性情 · 发表于 2015-3-13 19:28:18

今天淘了个坏的剪式电动/手动两用液压叉车，不过事情多急急忙忙没仔细研究，这个玩意绝对是搬运/提升高效利器，只要电机和液压泵不坏都有的救，瑞典产，用的瑞士电机和液压泵，相信他会给我一个惊喜

木头木脑木性情 · 发表于 2015-3-13 20:16:33

不懂剪式电动液压叉车的可以淘宝，可以百度，实际上我们经常能看到剪式的提升装置，能上人的，能顶汽车的，真正能载重还是比较少见，这部叉车一百米外我就看见了，五十米内就心动了，靠近一看，一定要拿下，瑞典做工，瑞士材料，不拿下就是犯罪

木头木脑木性情 · 发表于 2015-3-14 01:59:51

这部叉车对我来讲小事一桩，电动部分有故障，手动部分是好的，只要不是致命的部件故障都不会有问题，但是炮塔就完全不是一个概念，很多人也不自己掂量掂量就贸然入手成色巨差，机械结构非常复杂的炮塔，我到现在都不敢拆，现在半死不活还有个样，拆开死定的概率99%，买来3000块，废铁价还能回收2080，最多亏920元+运费100+叉车费100=1120元

木头木脑木性情 · 发表于 2015-3-14 02:06:13

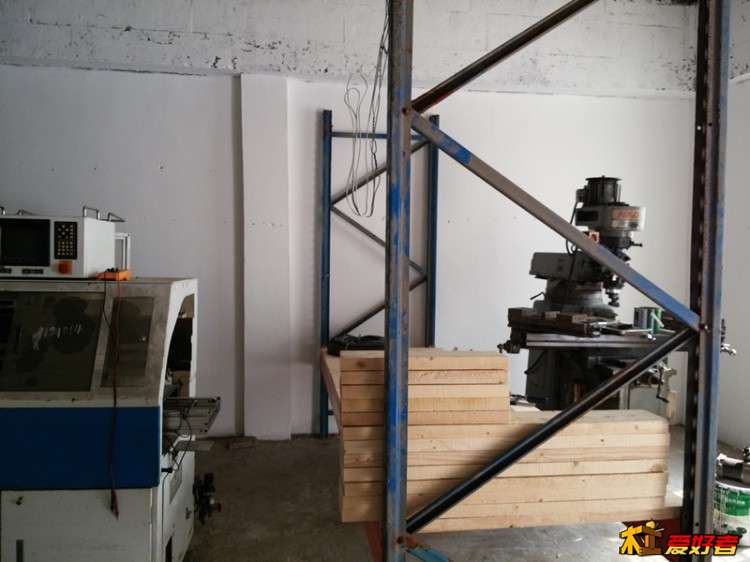

超级重型货架搭得差不多了，再准备点拆解时零件盒，叉车修好还可以用得上，一堆其他工具准备好，就要向炮塔开刀了，干不过的话还有三条路走，一条是直接卖废铁，二条是买回二货市场，三条是请原厂师傅来维修复原，估计得花不少银子，这个架势还是蛮猛得，气势汹汹，磨刀霍霍向炮塔，一颗红心遍地开花，搞不定也要搞死它

木头木脑木性情 · 发表于 2015-3-14 02:11:08

看到这里，我希望大家能得到一点启发，做一件事之前充分考虑问题的严重性，想到最坏处，做最充分的准备，不要头脑发热，连个台钻都没拆装过，居然也敢玩炮塔，想不死都难

木头木脑木性情 · 发表于 2015-3-14 02:15:35

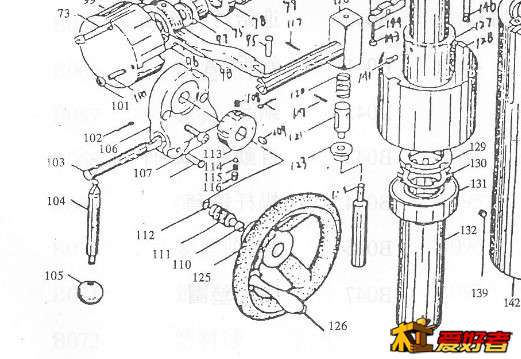

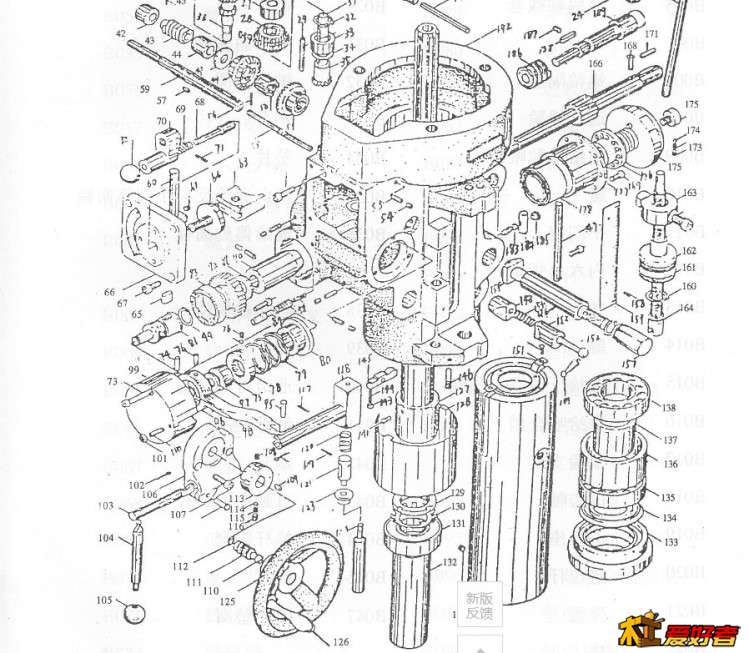

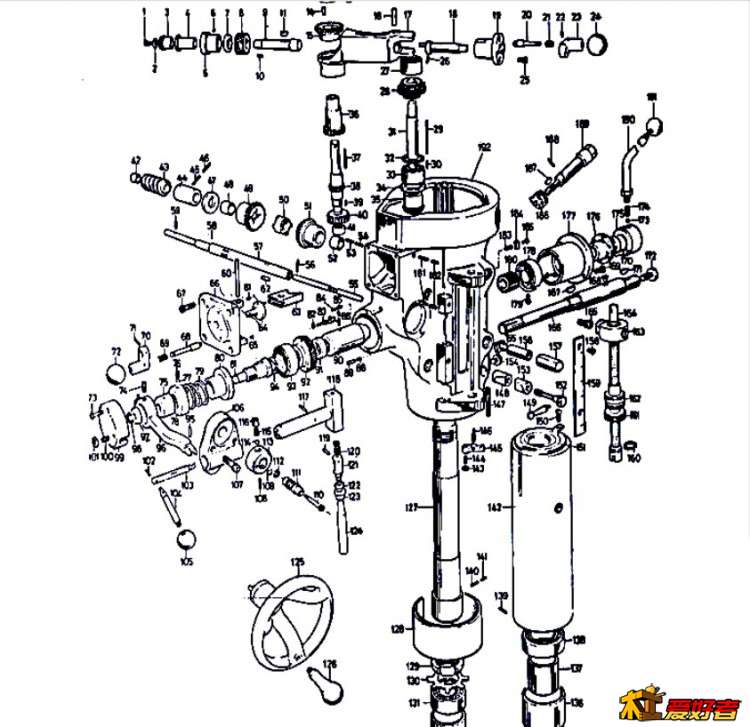

好了，开始做功课，从最核心最纷杂的地方开始入手吧，百度了两个铣头的图，大同小异，A图是台湾的，B图是国内的

木头木脑木性情 · 发表于 2015-3-14 02:30:02

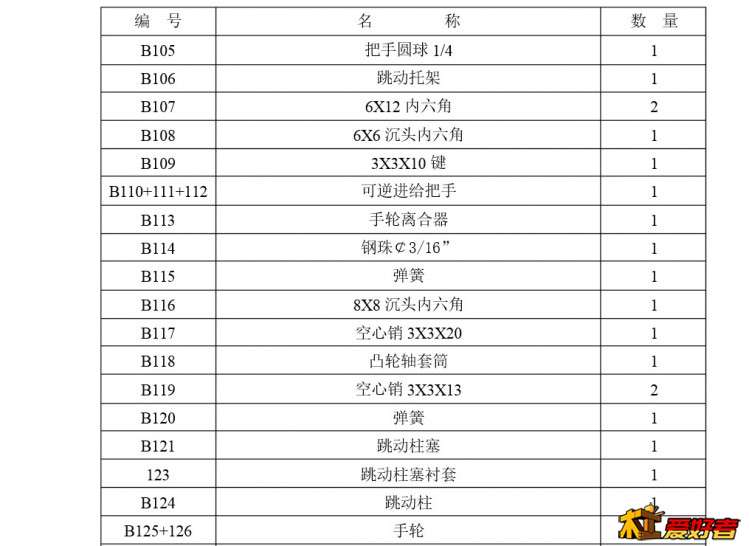

这些只是铣头的一部分零件，还有一些传动部分的零件图就不上传了，传动部分相对简单一些，比较容易理解，连传动部分一起铣头总共有280个左右的零件，一般这些低价的二手钻铣床在工厂都服役很久了，几百个零件随便磨损几个头都大，几成废铁，我算是比废铁价高一点买回来，目前亏空能预测到，在可控范围内，这部床典型的问题是微给进手柄给暴力操作干没了，机动正方向三段按钮被硬生生折断，断丝还在里面，仔细看一下这部分图，查阅下零件

木头木脑木性情 · 发表于 2015-3-14 02:38:46

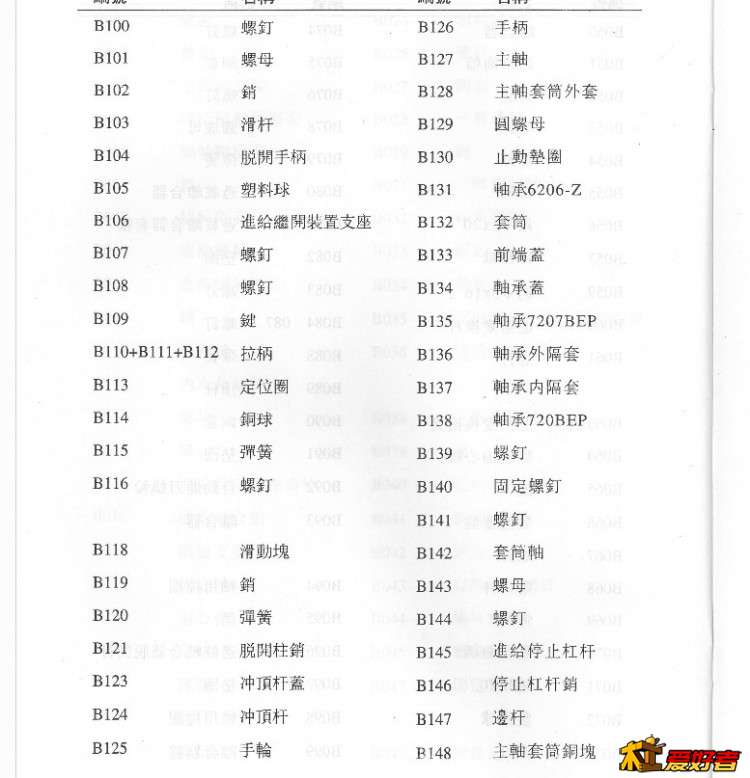

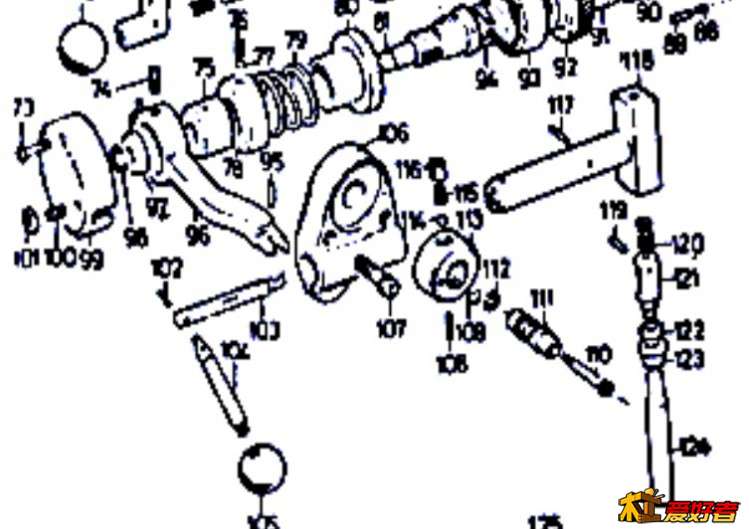

吃透这些图不是我想要的效果，我不是记忆大师，也没必要去深造这些老古董的维修，我只是玩玩而已，挑战下脑力体力极限，在准备充分的情况下去快速解决问题，不留后遗症是我的宗旨，我不可能把零件拆一地，那是纯乱来，故意杀人，再贴一下国产的图和零件，很显然这个图被复制很多遍了，抄来抄去，很模糊了，但还能辨认

木头木脑木性情 · 发表于 2015-3-14 22:22:23

      台湾人或南方人喜欢把这类机器称为炮塔铣，国内很多地区吧这类机器称为万能摇臂铣床，在加工中心普及的年代，这类床都属于落后的设备，属于被淘汰的产能

      机床都有一个使用寿命，炮塔属于比较短寿的品种，相对于其他类型机种，他的各种传动齿轮很小，润滑也系统跟不上，耐磨性比较差，零件分布也很密集，维修困难，最重要的是他力气太小，稍微加点切削力就抖个不停，不要看他电机功率还可以，其实就是钻孔（中小孔）比较利索，长期铣削的话很快铣头就会磨损

      一般机床新三年旧三年，缝缝补补再三年，8-10年就寿命终结沦为回炉料，当然也跟使用频率有关，天天开足8小时，必定是回炉，买回来从来不开就是另外一回事
