预算批了，过完年准备开工。

54mpf · 发表于 2015-2-20 21:36:51

瞎雕发表于 2015-2-20 20:475 p* {- k5 \: Z5 M; b( v9 O
这么小的机器，42电机力气绝对够用，放心吧。

z轴1.7公斤啊，而且我用的是25mm厚的，一般40几长的42电机肯定没问题，这个薄的心里没底。

我心如风 · 发表于 2015-2-20 22:49:28

54mpf 发表于 2015-2-20 20:060 M0 L% f9 A6 R; b

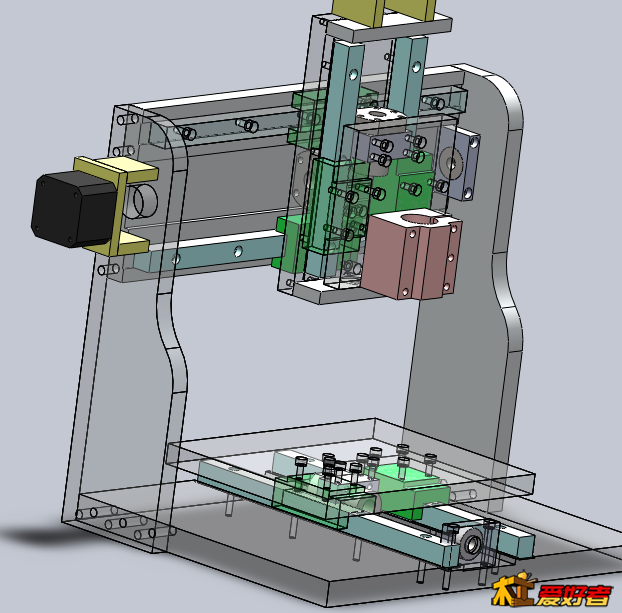

图画完了，材料也有现在才择日开工 z轴位置只能用25厚的 42步进

看着喜欢也想做个能给套图吗具体参数多少先谢谢了邮箱bjwsjz@sohu.com

a286202818 · 发表于 2015-2-21 15:32:09

54mpf 发表于 2015-2-20 20:07* z6 k7 ~: a& a+ p( ~" n
单轨单滑块，整体高度260mm 行程60 60 80

你好，我也是锦州的，比较喜欢雕刻机，但我是小白白，可以像你实际学习学习吗。

286202818我QQ

和爱一起裸奔 · 发表于 2015-2-21 16:52:46

54mpf 发表于 2015-2-20 21:36
; q5 z+ |0 p% V) ~+ iz轴1.7公斤啊，而且我用的是25mm厚的，一般40几长的42电机肯定没问题，这个薄的心里没底。

应该足够啦如果丝杆导程为2mm

理论上你的42步进电机的扭矩达到0.006N/M就行

54mpf · 发表于 2015-2-21 20:25:39

和爱一起裸奔发表于 2015-2-21 16:52
& X. q2 R$ V# S/ j3 A4 p- Z应该足够啦如果丝杆导程为2mm6 b8 ?2 D4 H2 U) J+ s

8 d" f) ?# V. p0 @, Q理论上你的42步进电机的扭矩达到0.006N/M就行

好的你这么一说心里有底了就用它了，非常感谢

54mpf · 发表于 2015-2-21 20:26:15

a286202818 发表于 2015-2-21 15:32
/ u8 Q j; m0 N" W2 r4 m你好，我也是锦州的，比较喜欢雕刻机，但我是小白白，可以像你实际学习学习吗。0 a( x/ x7 I% k! ]4 }% y
' `2 P- u9 i3 h. E p% i2 `; U
286202818我QQ

嗯 qq私信了

anwen668 · 发表于 2015-2-21 20:51:58

z轴行程50有点小。最好100mm左右。
我过段时间准备做个1520的小机器z轴估计会是180左右的立柱机

玉雕师傅 · 发表于 2015-2-21 21:48:14

求图纸啊310836683@qq.com

47okey · 发表于 2015-2-21 23:19:33

龙门立柱最好是从2 侧固定在底板上

想飞的鱼 · 发表于 2015-2-22 00:58:06

期待成品照片

手起刀落 · 发表于 2015-2-22 02:36:54

好手艺~

好运来198 · 发表于 2015-2-22 07:48:36

不错有理想。

沧桑问 · 发表于 2015-2-22 09:30:37

高手，巴拉圭支持

瞎雕 · 发表于 2015-2-22 11:04:16

47okey 发表于 2015-2-21 23:19
9 K/ B1 E8 u1 F; C$ v W$ g龙门立柱最好是从2 侧固定在底板上

谢谢建议，新图改完

/db北方的狼 · 发表于 2015-2-22 12:21:39

看楼主画的图怎么和我准备卖的那个pvc的颜色一样啊
