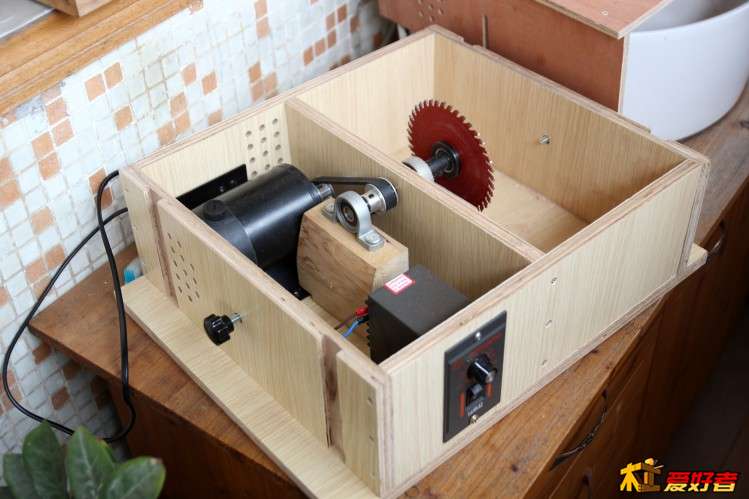

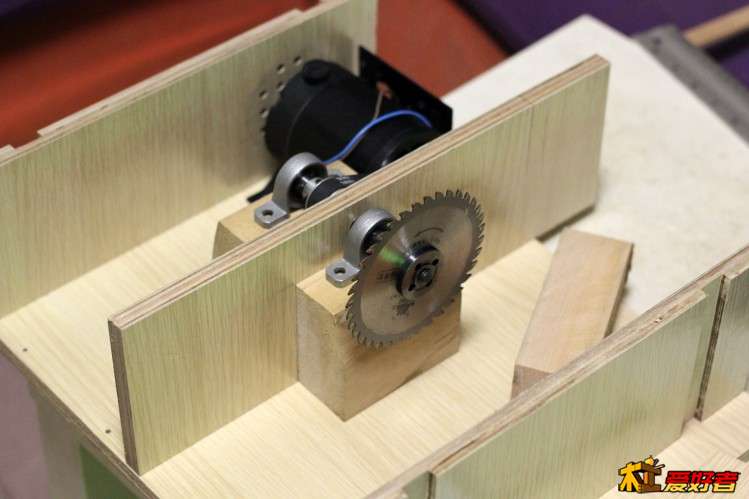

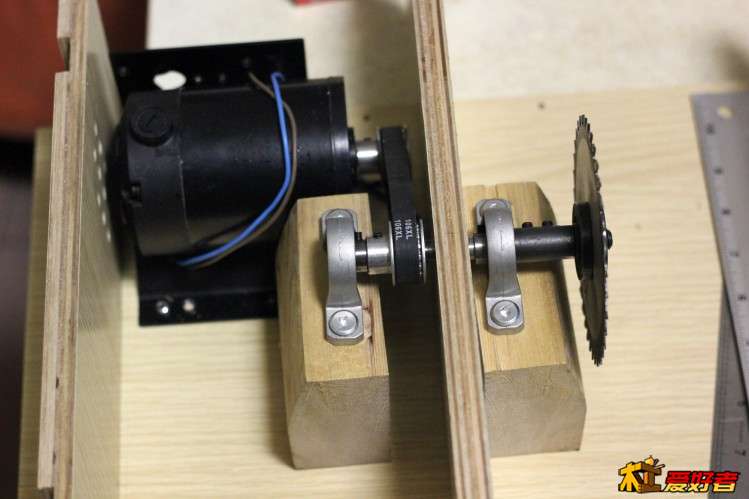

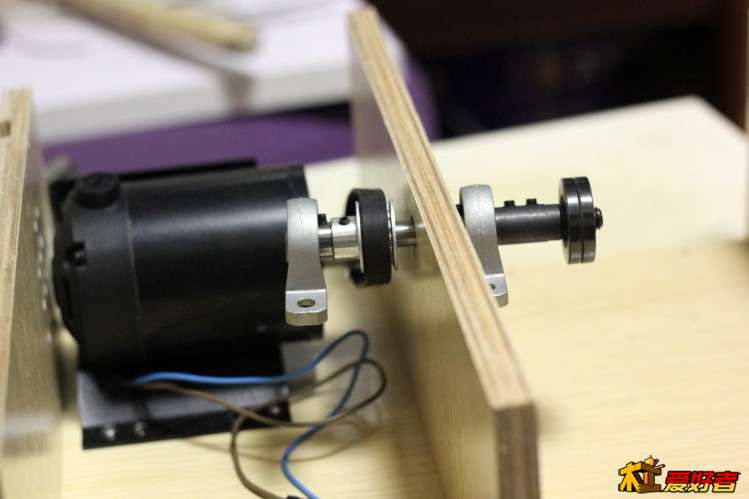

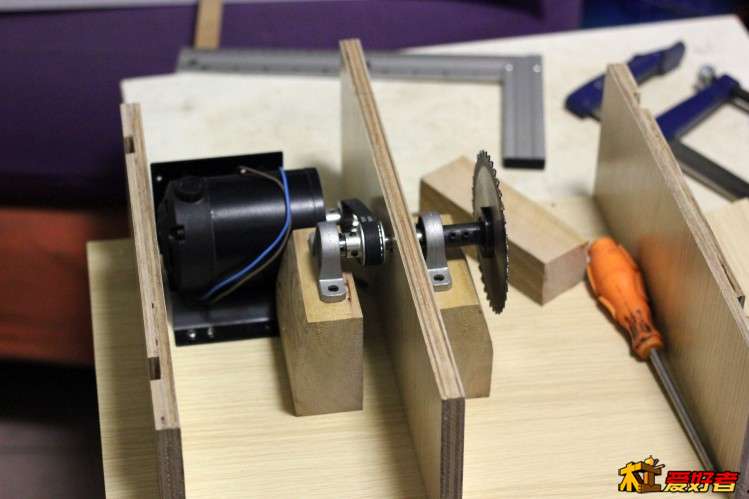

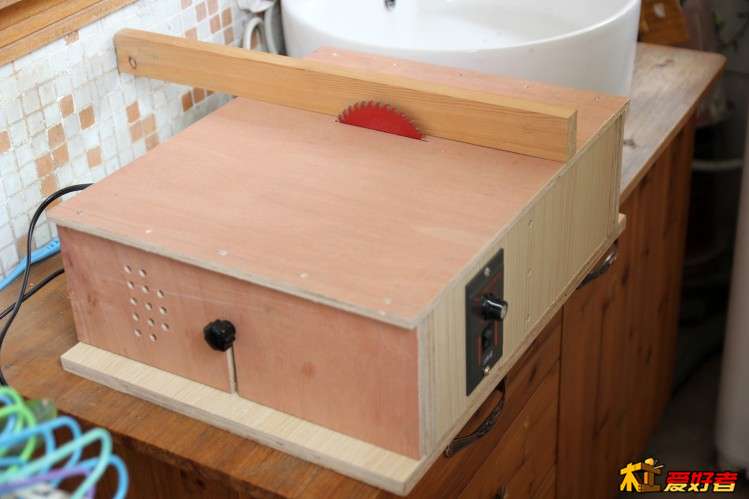

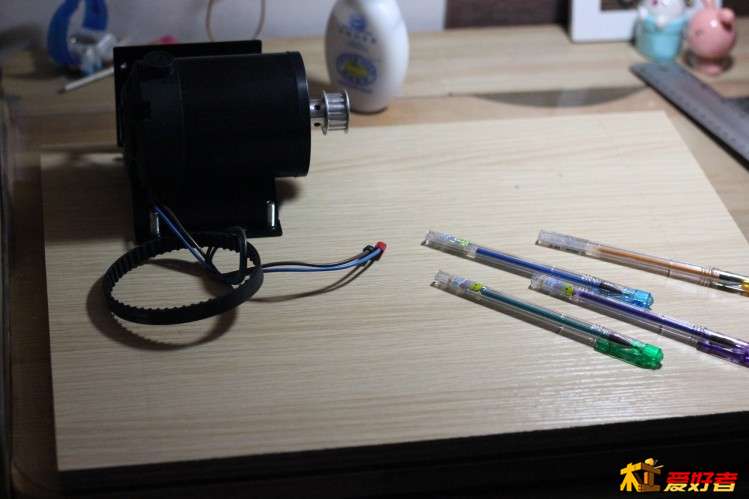

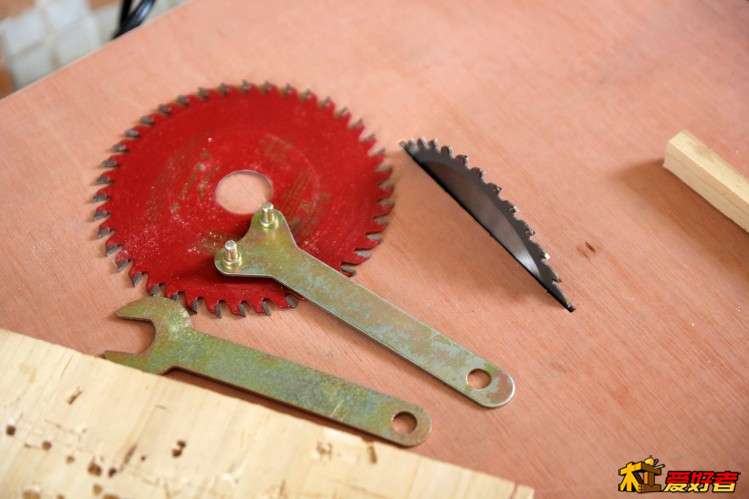

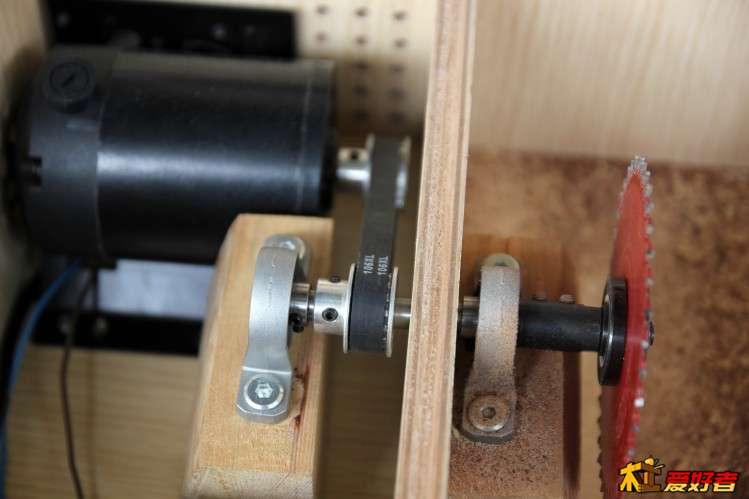

       过年放假了，用二天时间D了个小台锯。电机是220V，200W的直流电机，转速3700rpm，带调器88元，锯轴是10mm的双轴承，加锯片80元。箱体是15mm的多层免漆板，以前做柜子剩下的。台面是9mm的多层板，先用一下，好用的话再换电木板吧。整体尺寸约40*33*14cm，重约6kg，可以放在桌面上使用，也可以用夹子固定在桌面上，移动也方便。切高大概2.5cm，通过调节台面可以实现升降。切2厘米左右的硬木比较轻松，噪音大概70-80dB之间。
       基本实现了想要的功能，可以切一些小料和开槽。靠山还没有做好，也还有一些需要完善的地方，准备回家过年了，年后再说了。做工比较粗糙，大伙将就看一下：）下面是一些过程图。

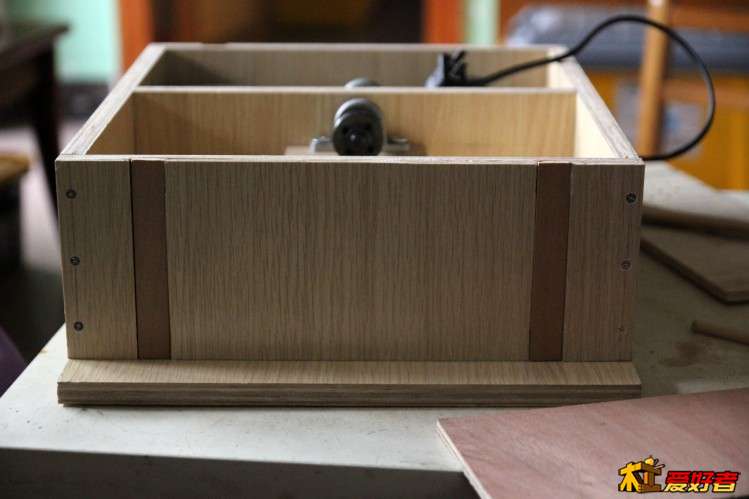

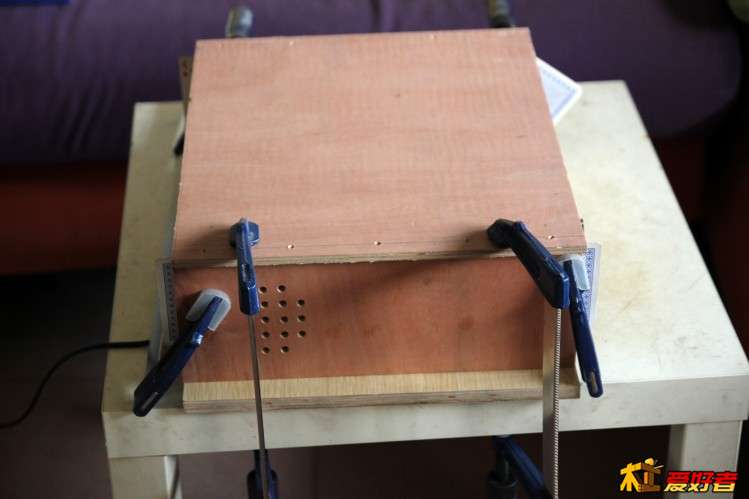

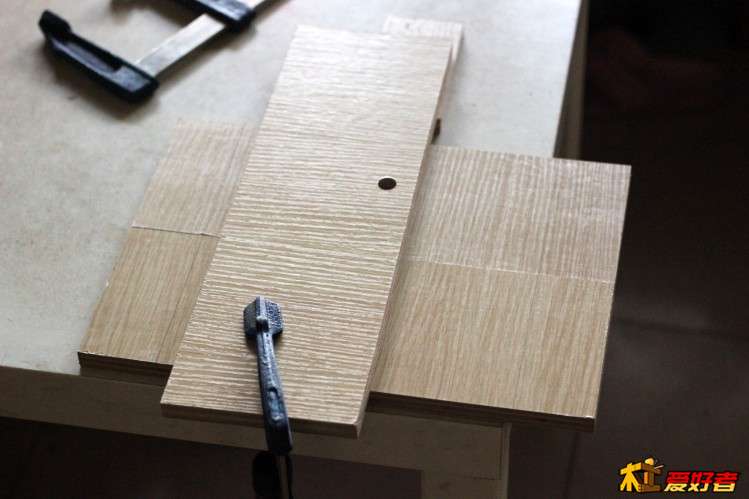

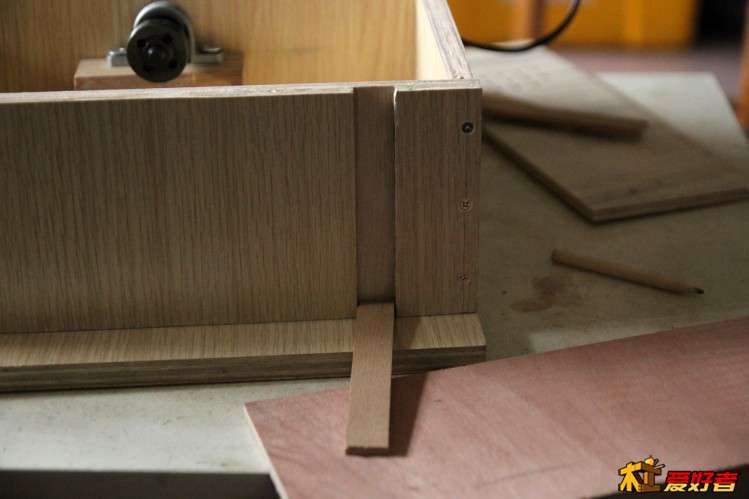

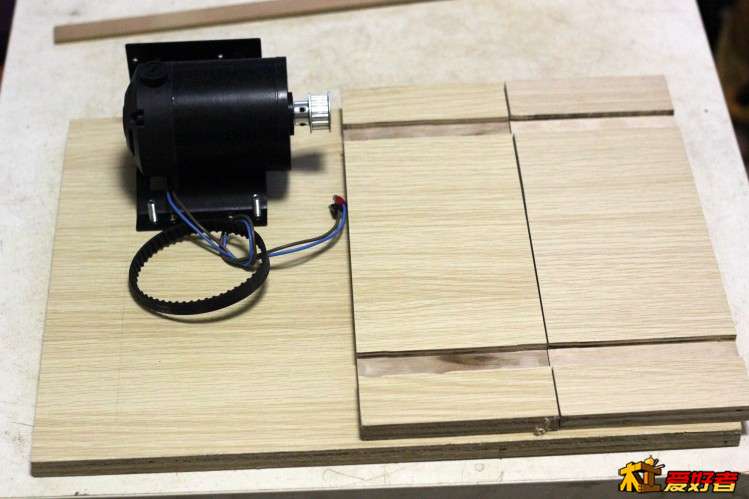

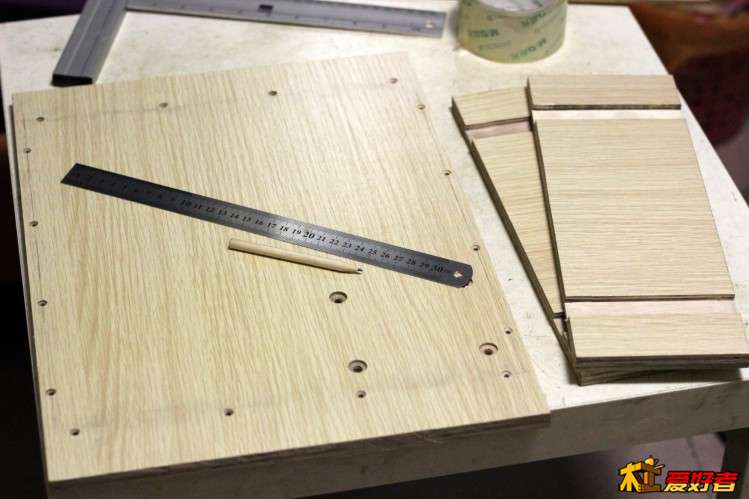

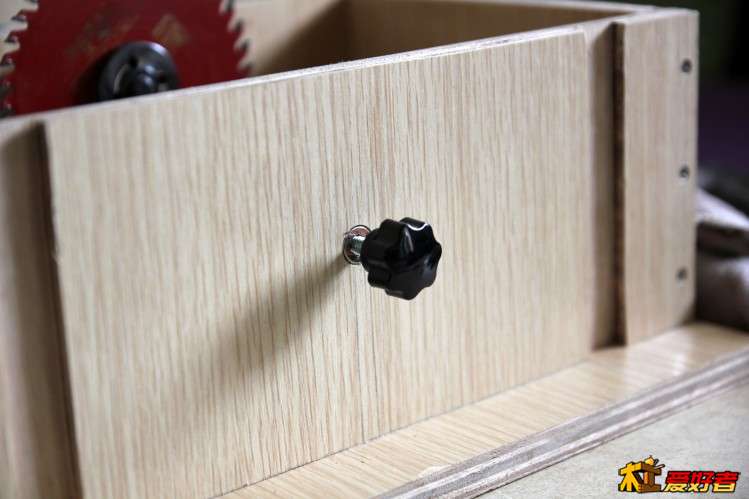

开台面升降的槽。

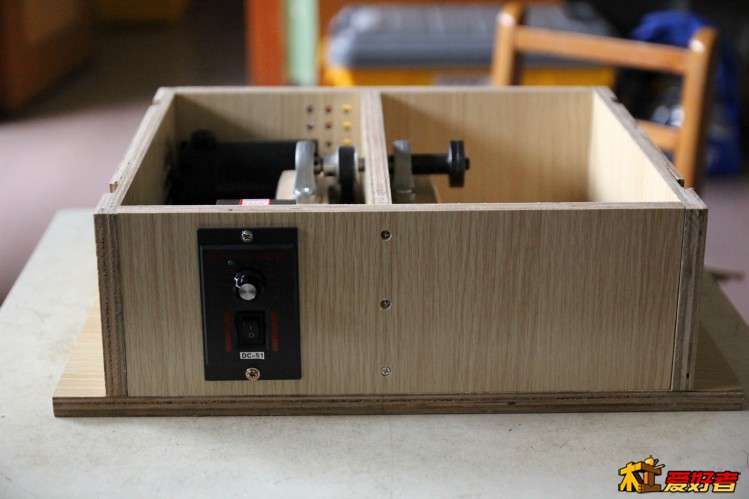

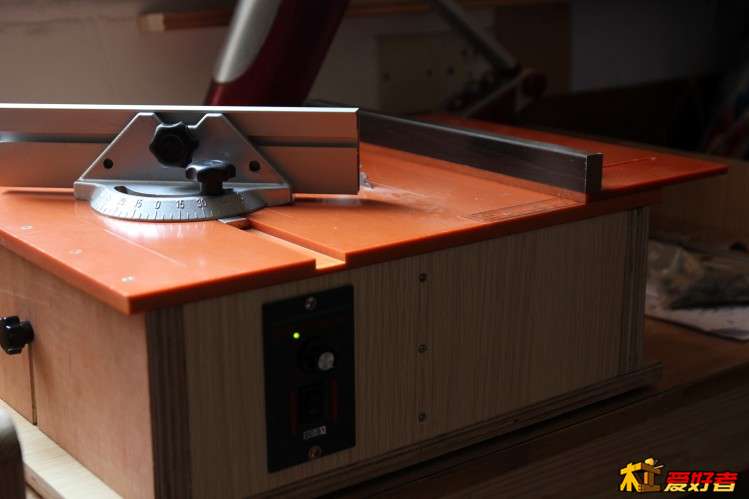

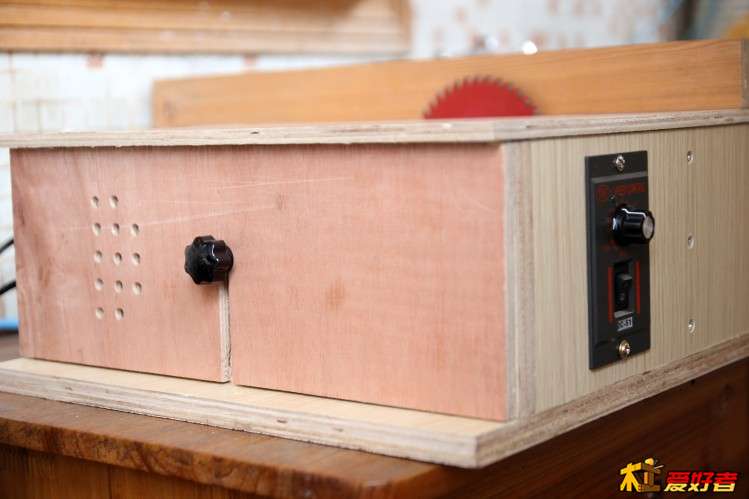

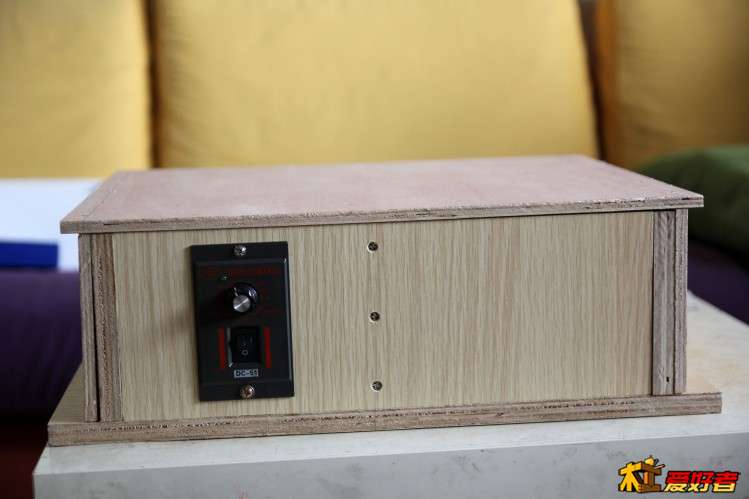

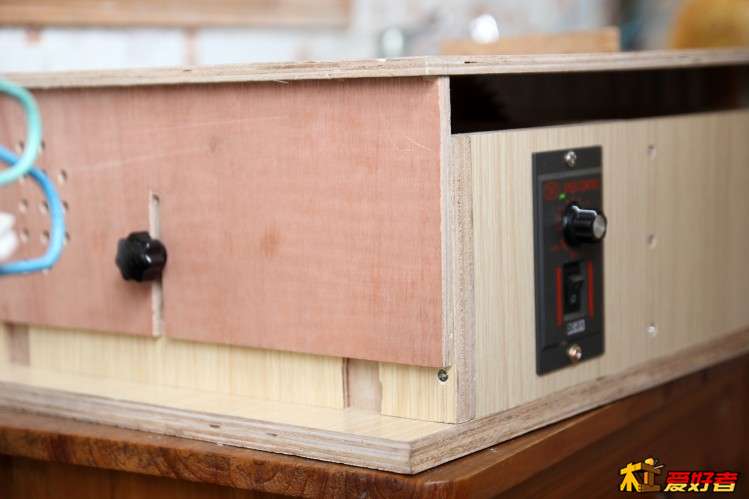

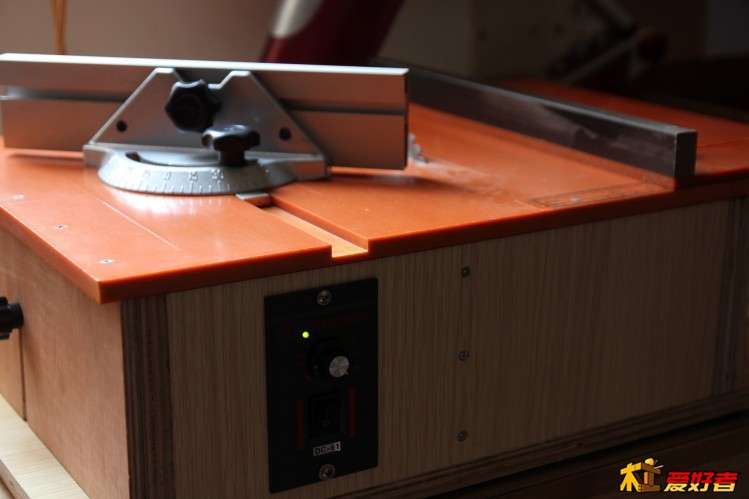

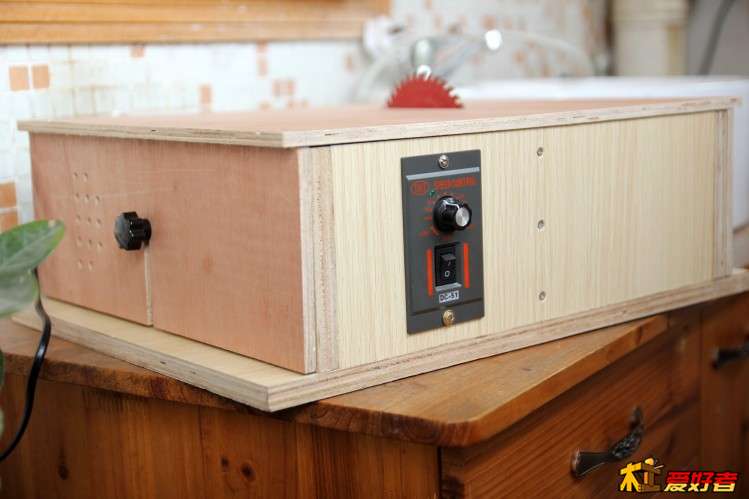

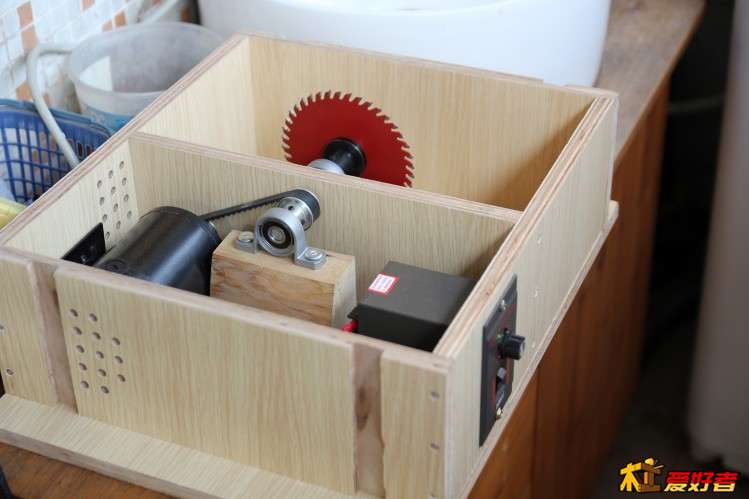

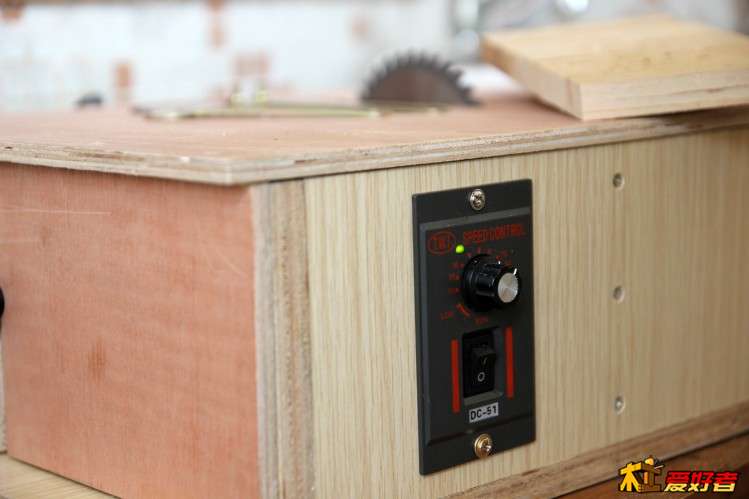

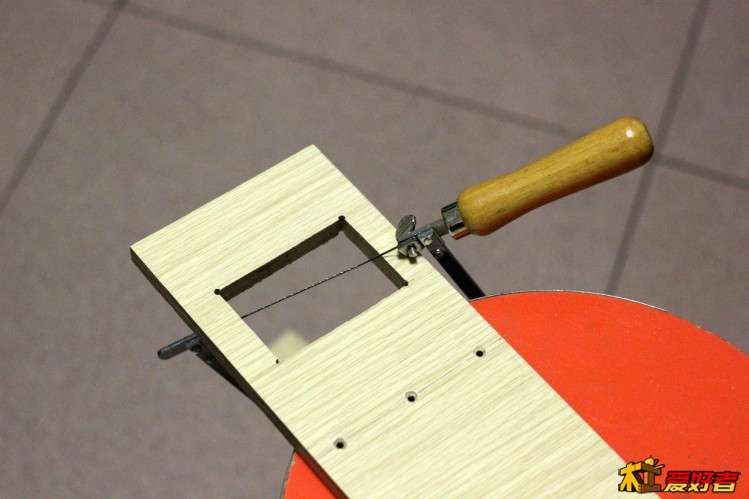

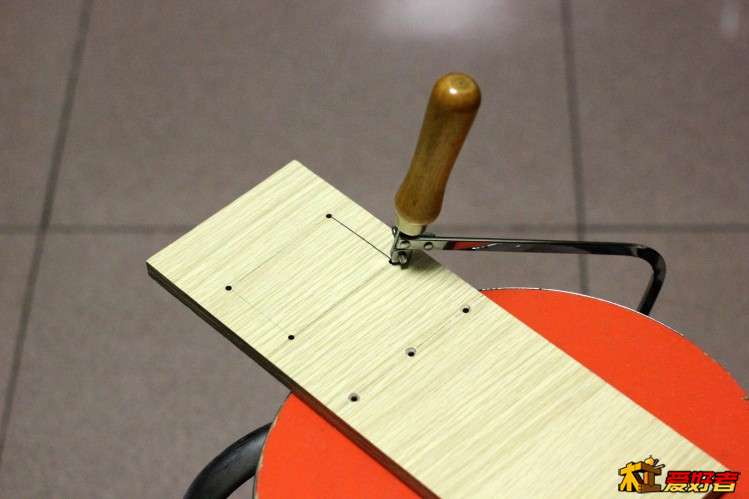

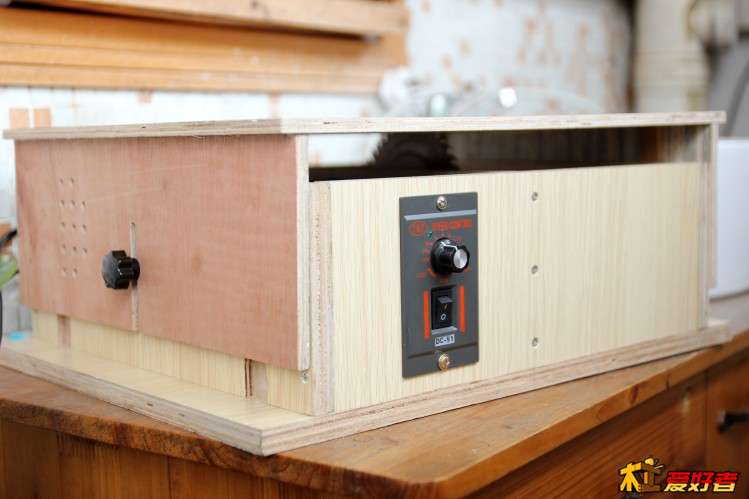

装调整器的面板。

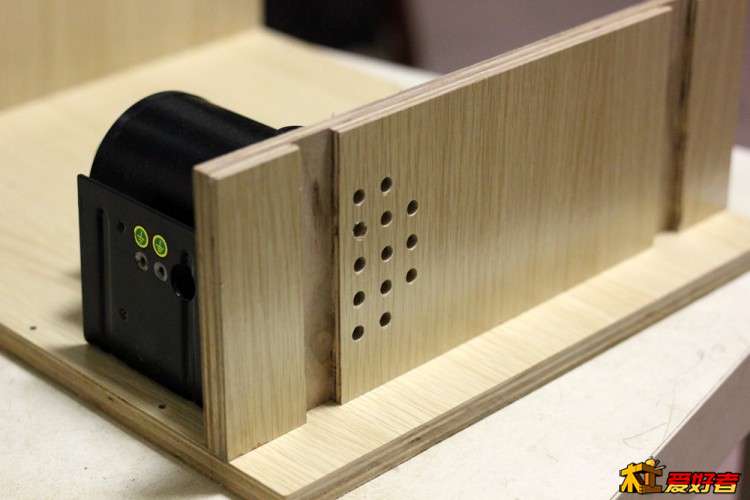

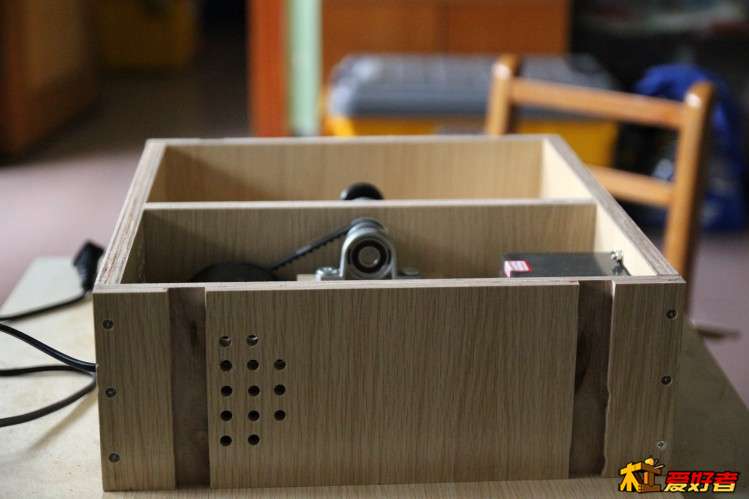

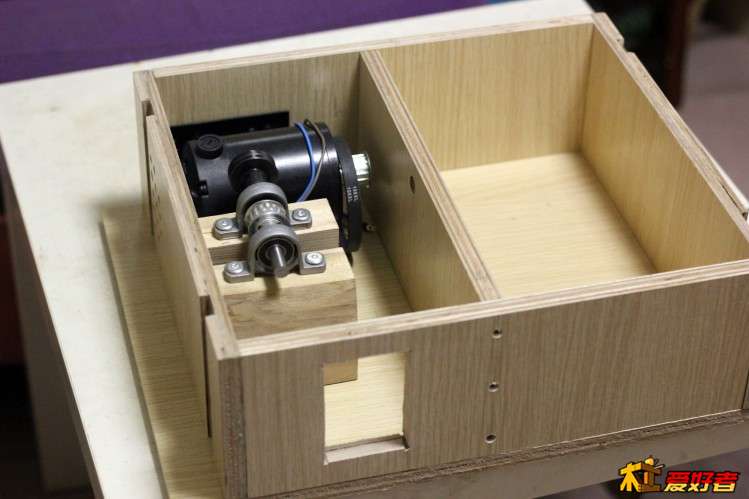

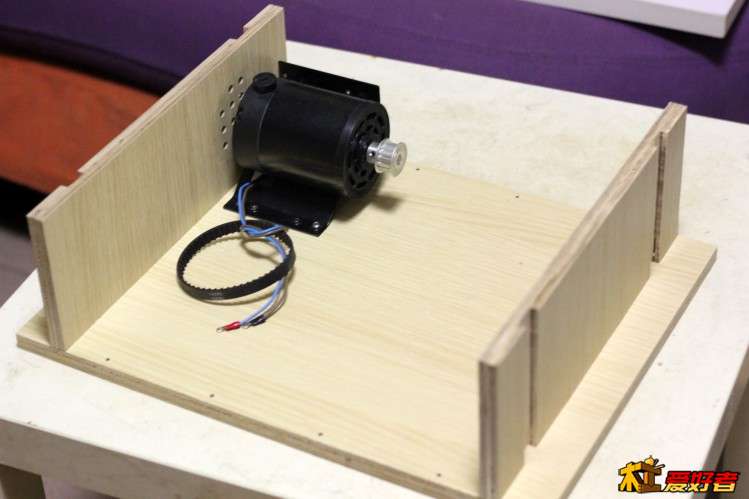

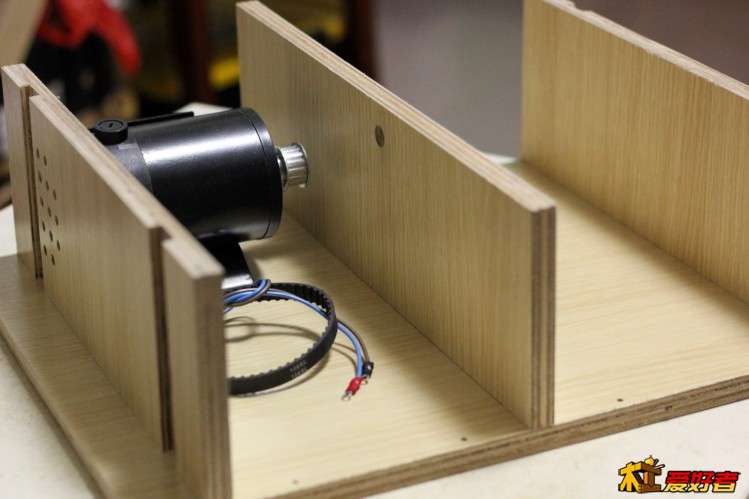

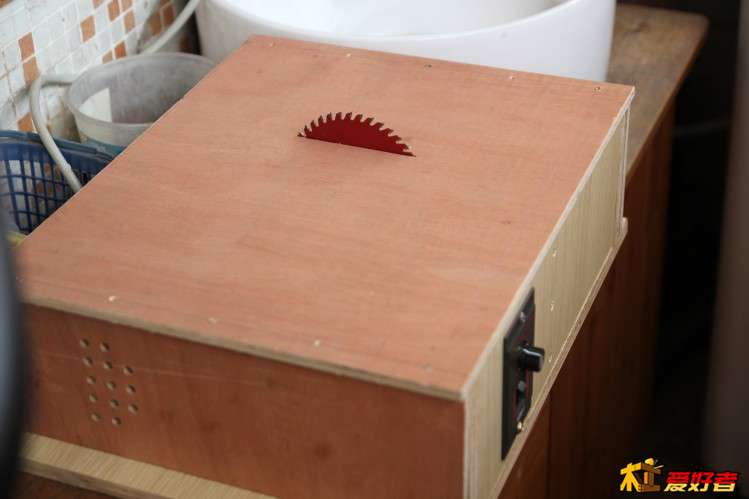

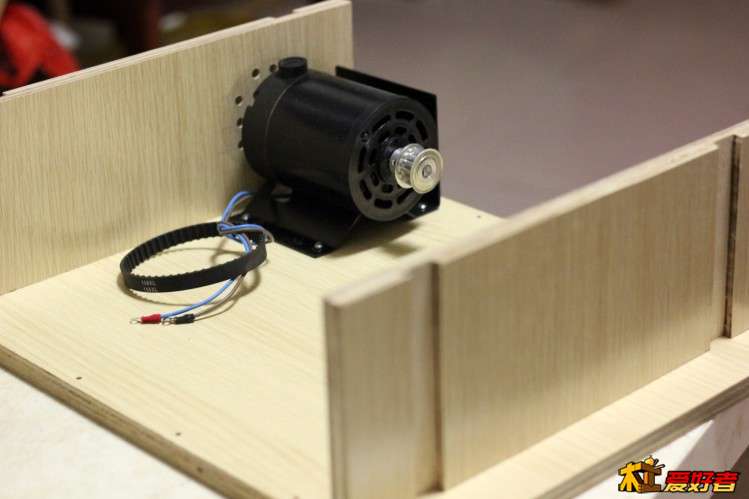

电机位置加了散热孔。

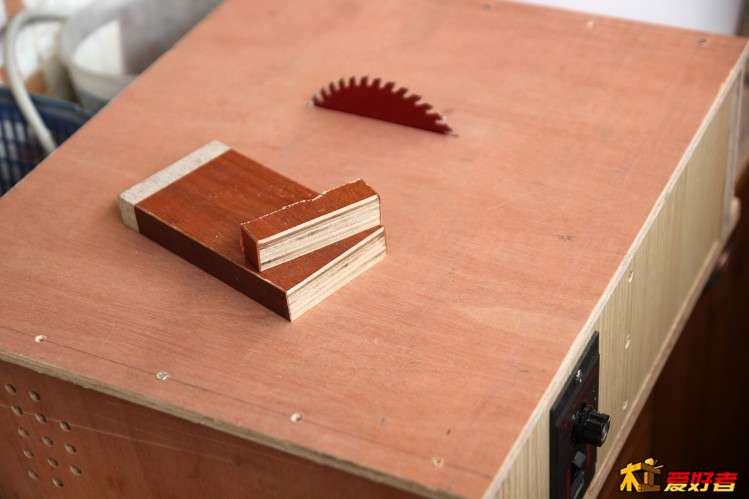

1.8cm的多层板，切口平滑。

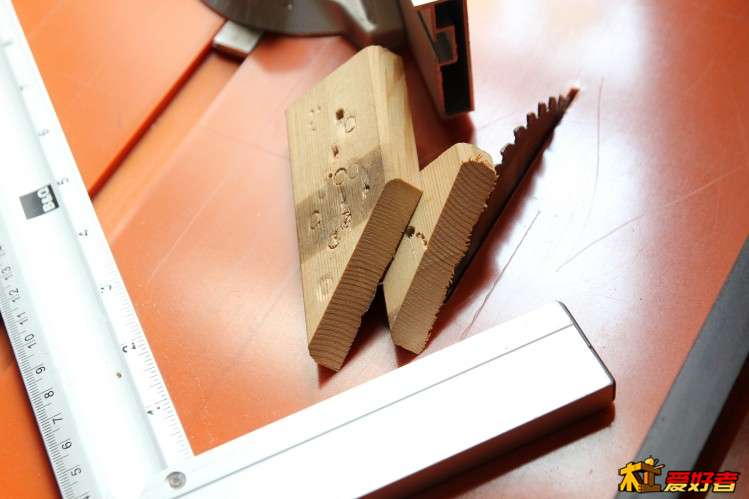

硬木也没有问题。

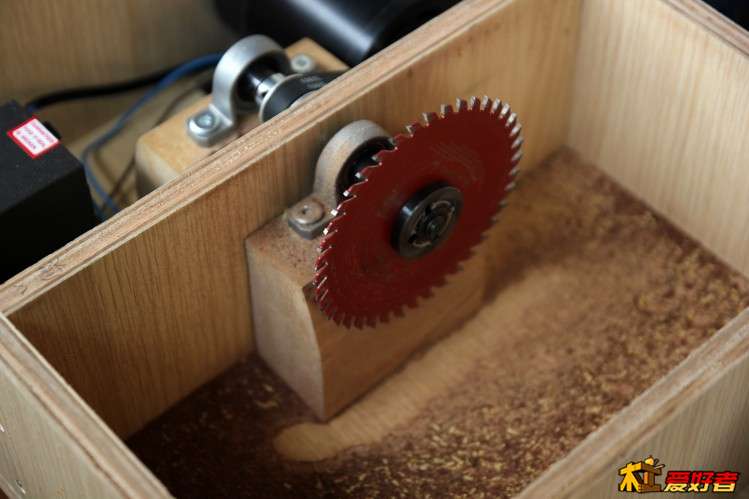

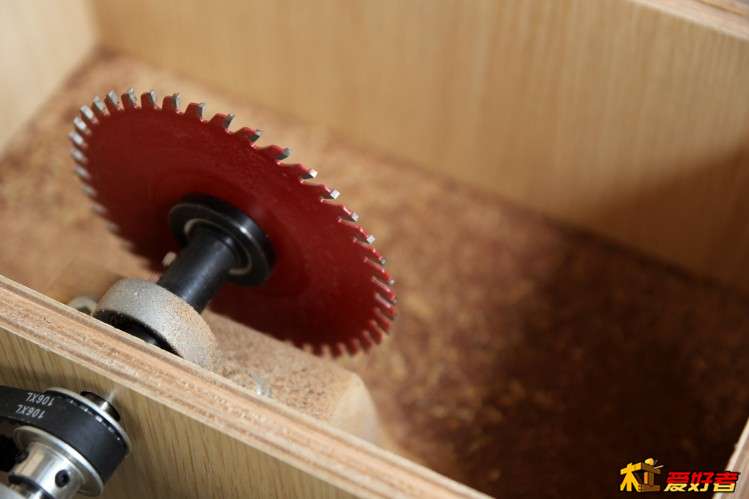

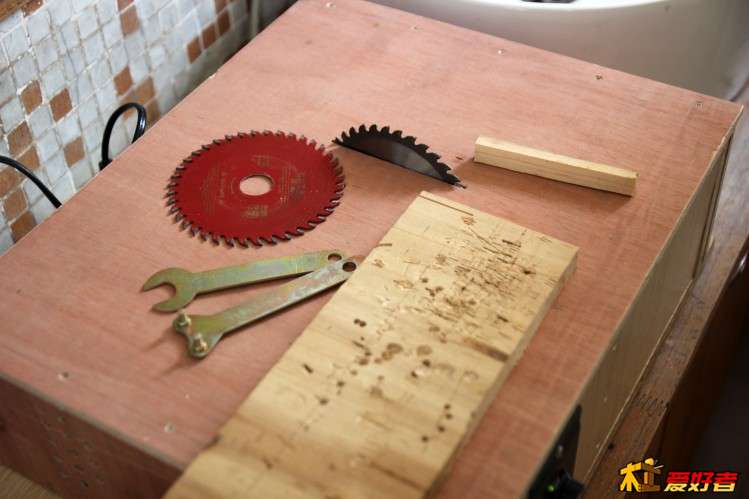

锯末在箱体里面，要经常清理，也不会有很多木头切，暂时先这样吧，可能要改进。

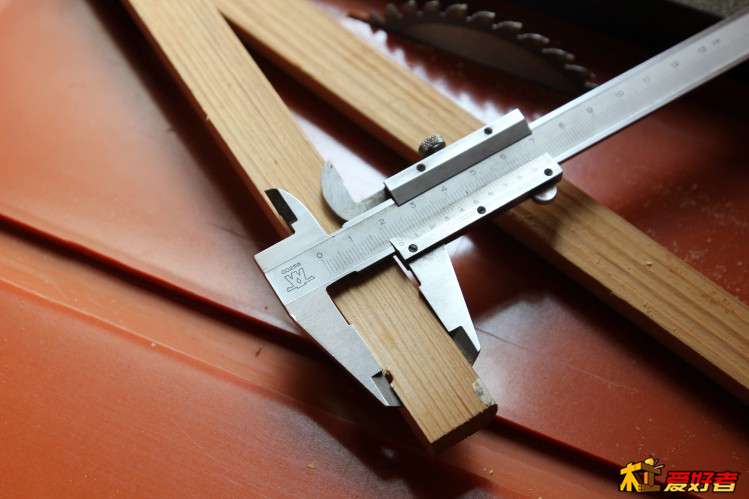

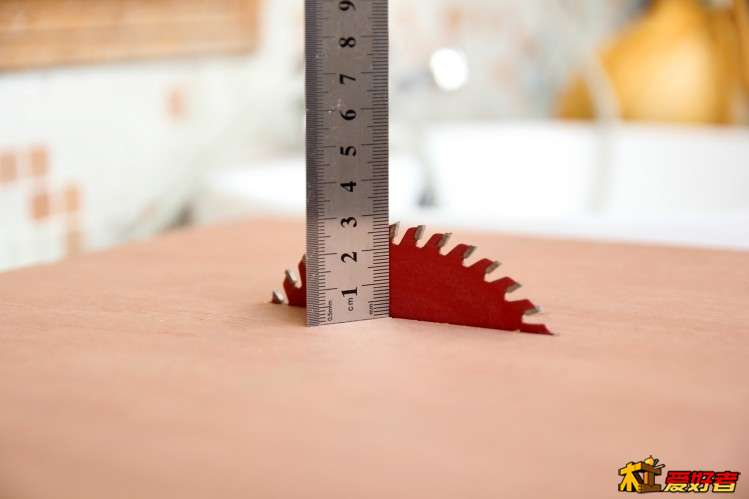

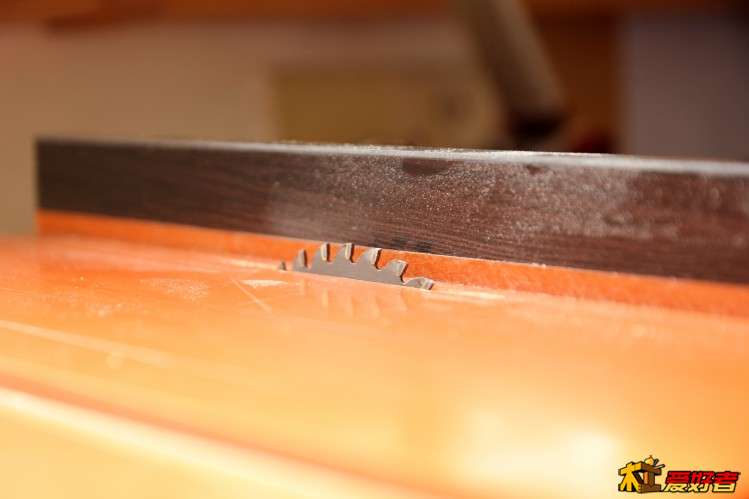

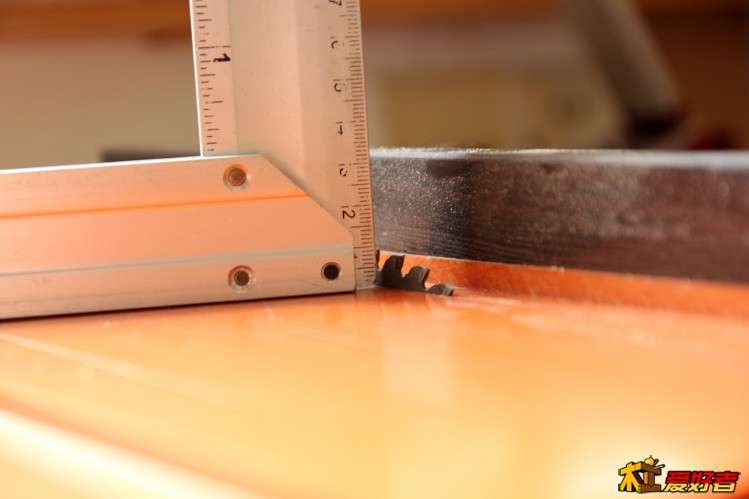

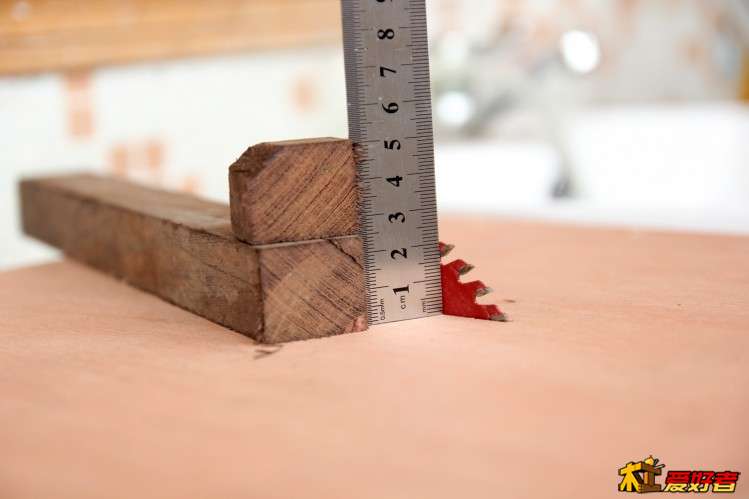

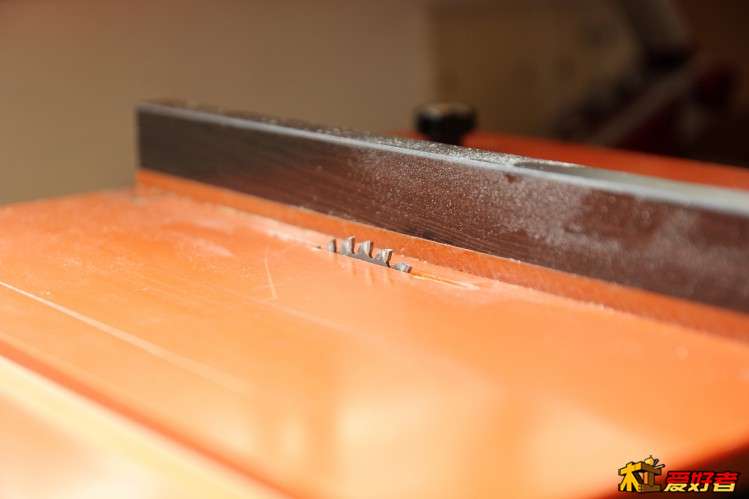

切高约2.5cm。

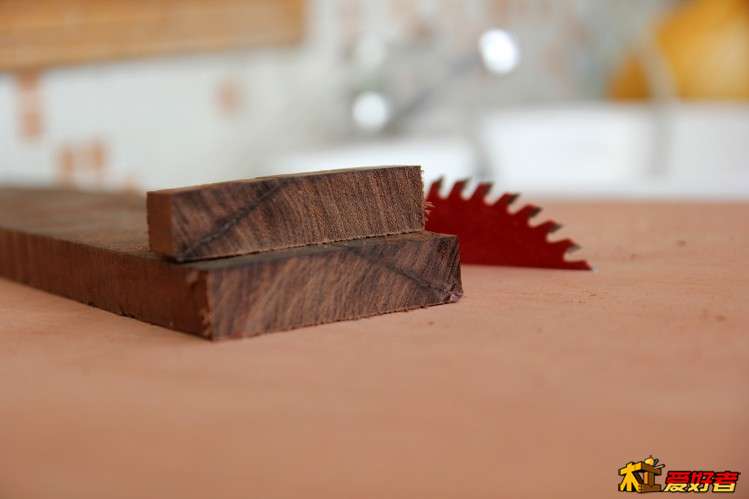

2.5cm的鸡翅木比较轻松，也没其它硬木来测试了。

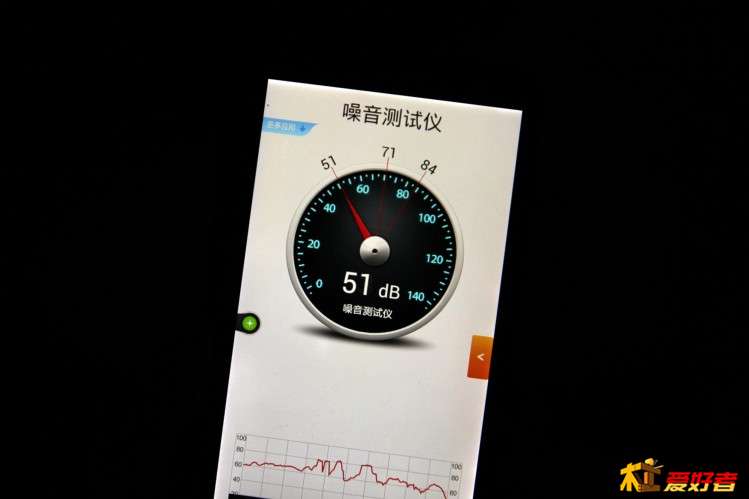

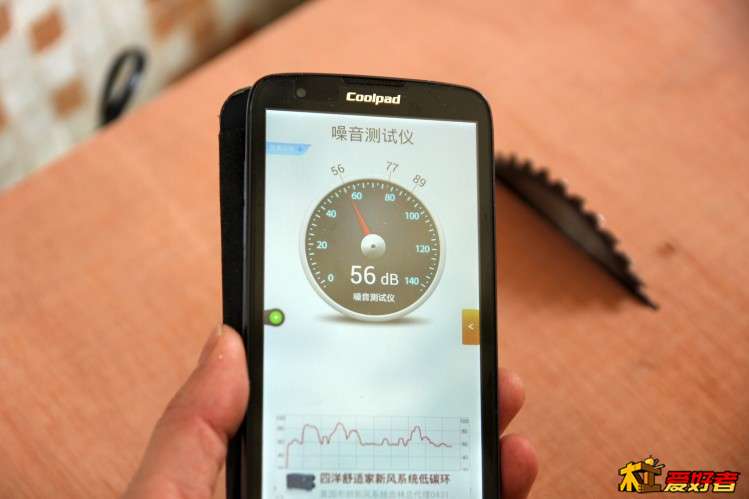

环境噪音51dB。

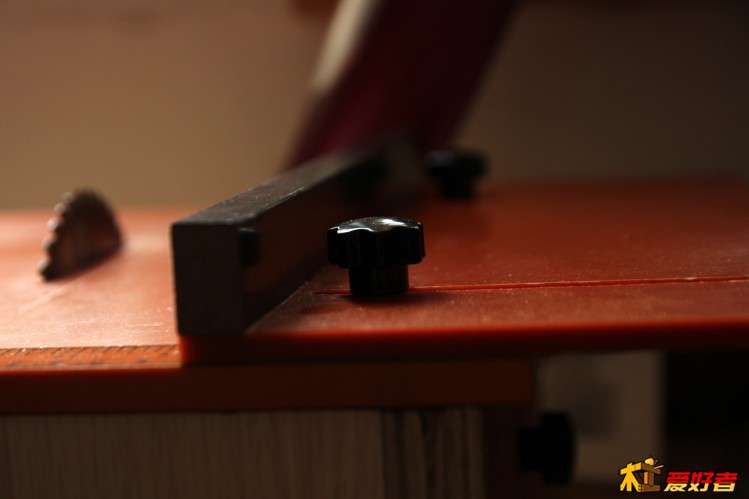

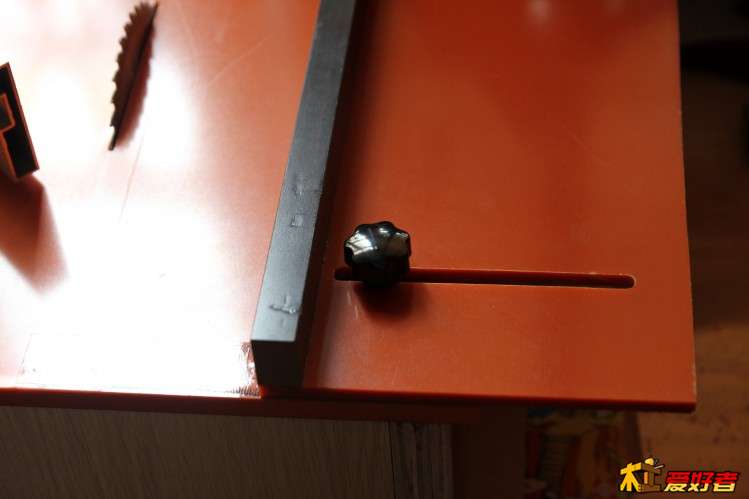

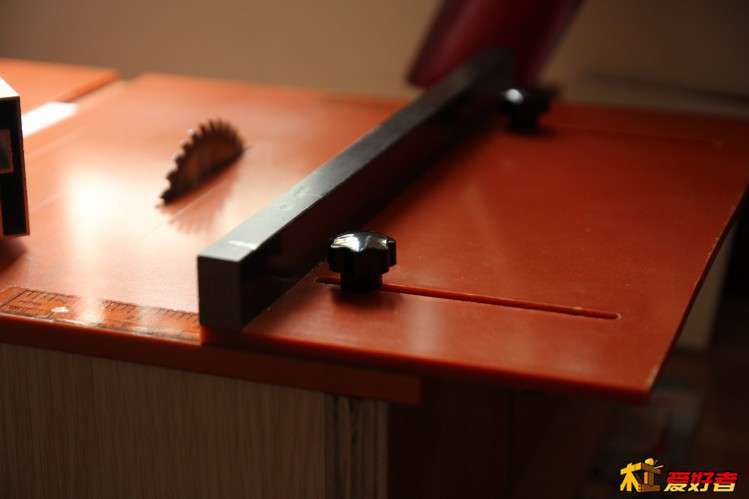

靠山怎么做比较好呢？

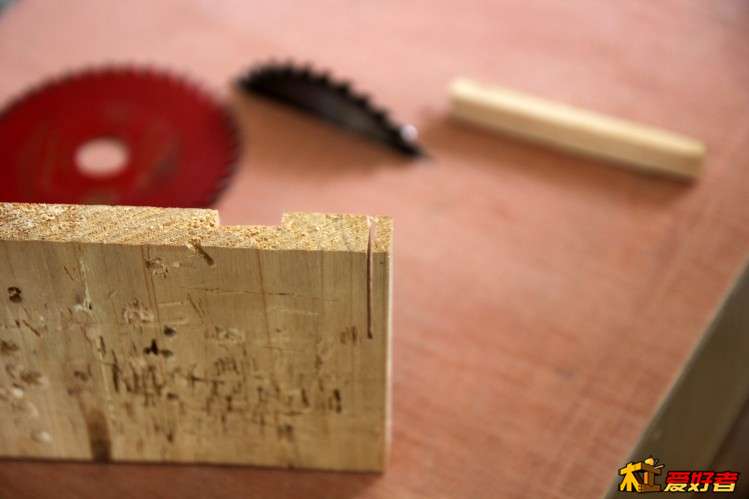

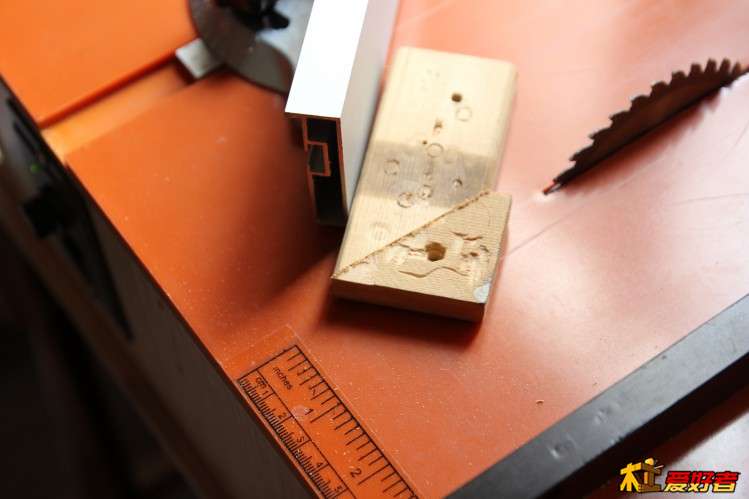

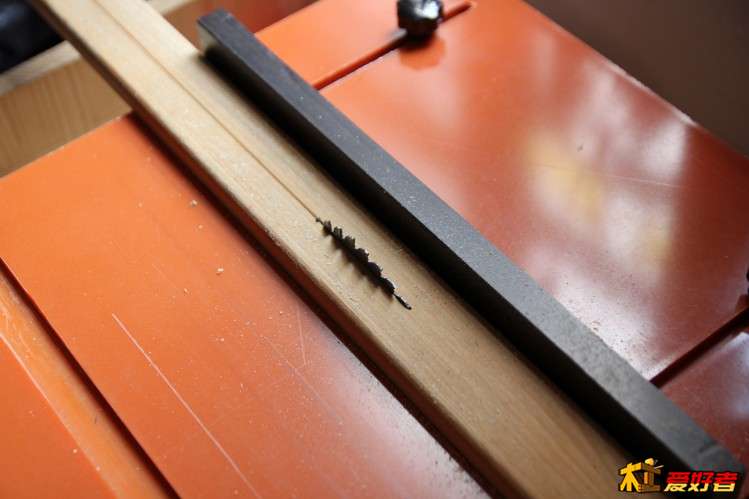

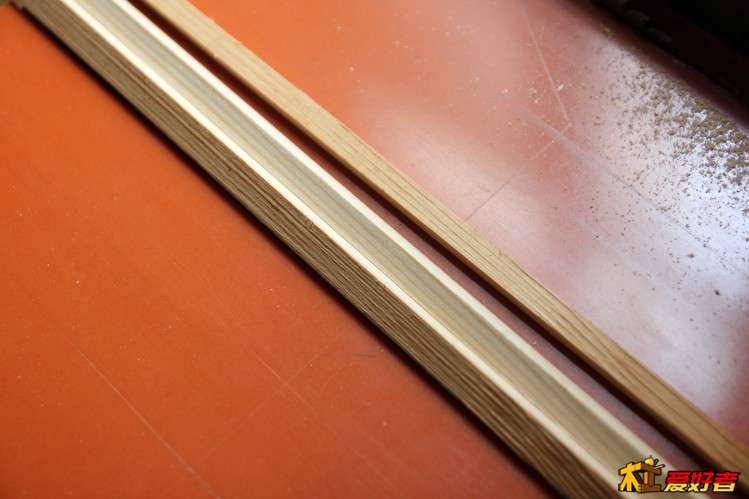

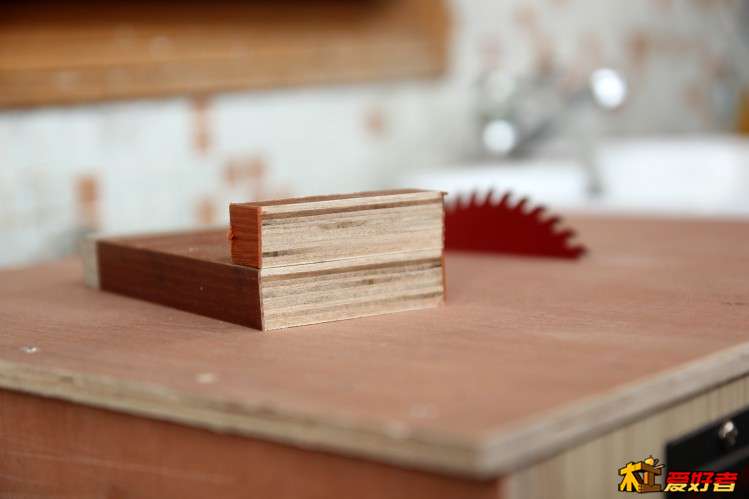

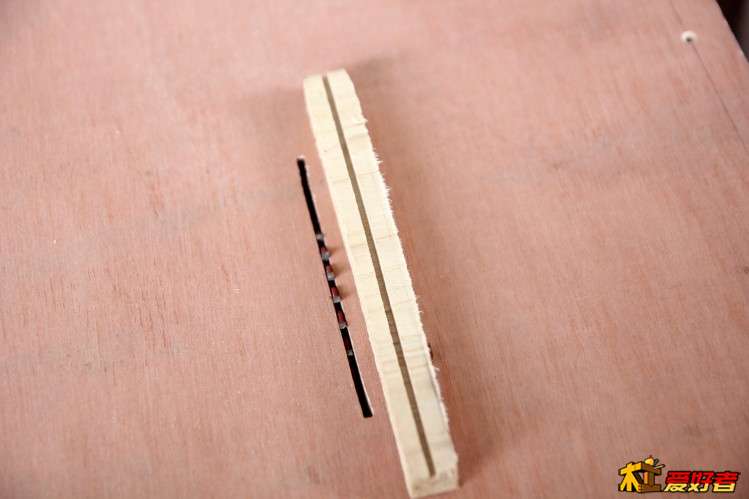

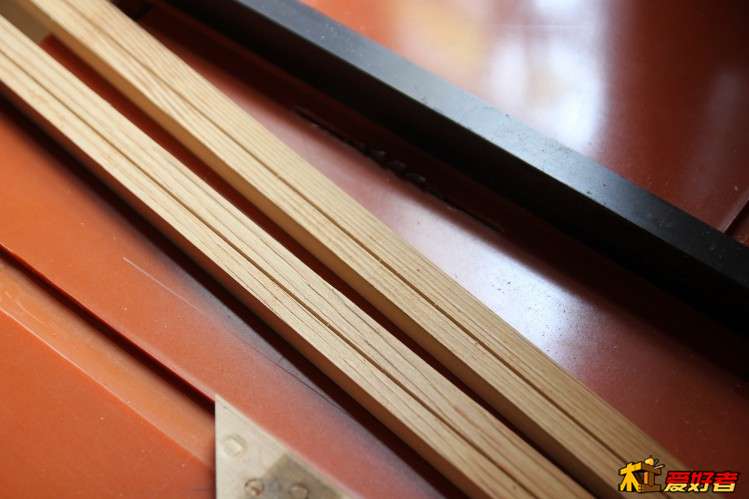

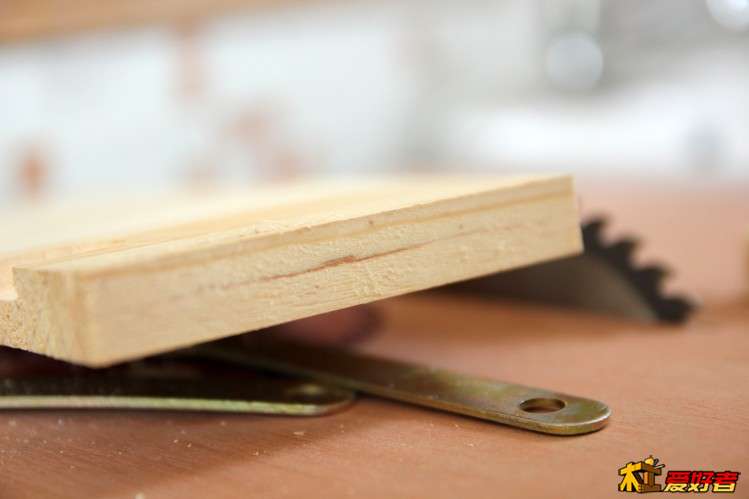

开槽效果。

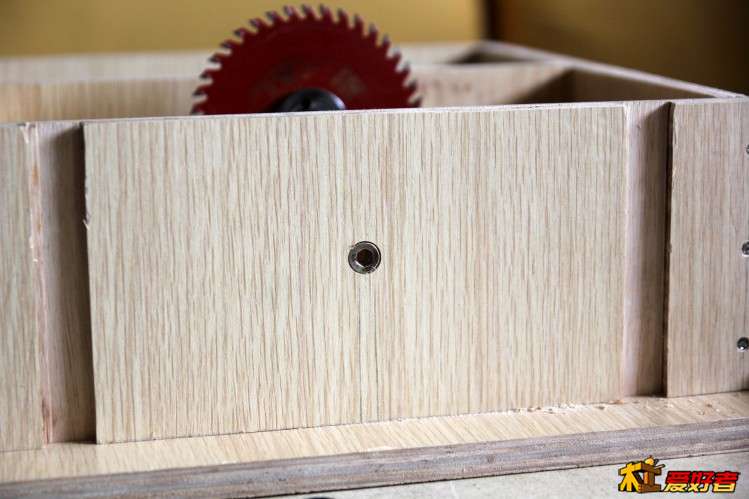

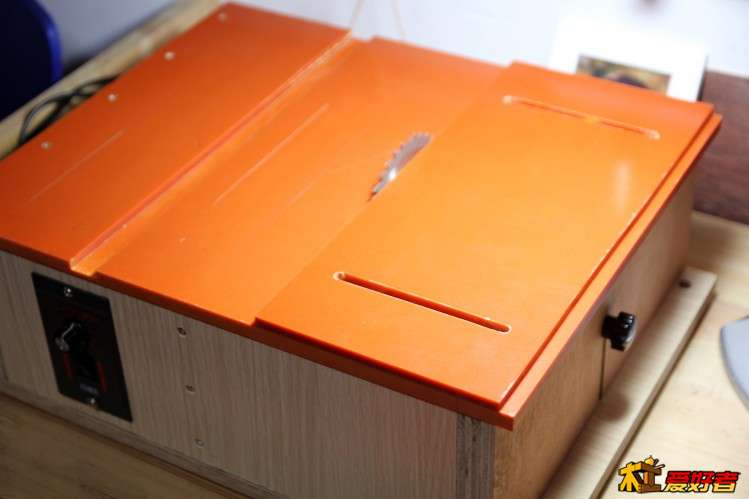

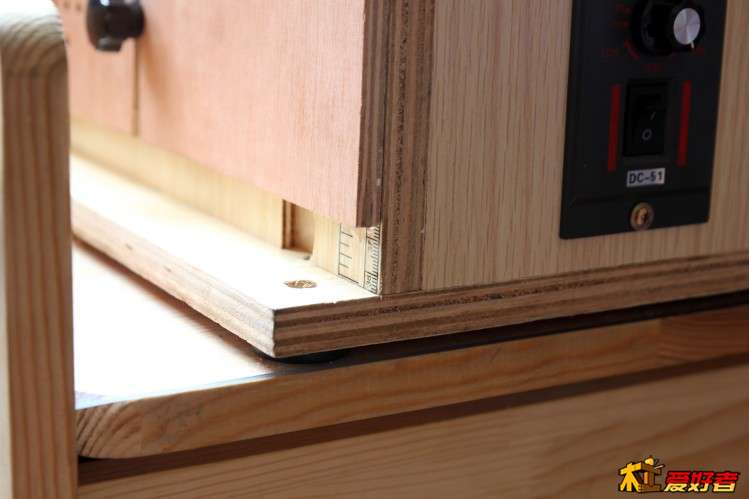

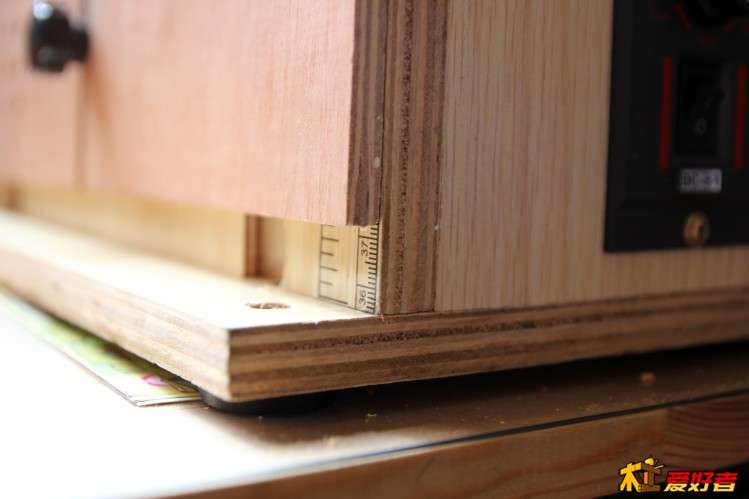

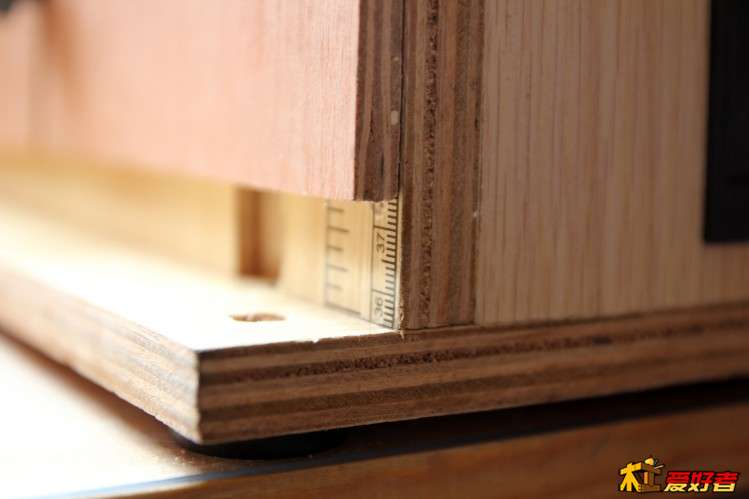

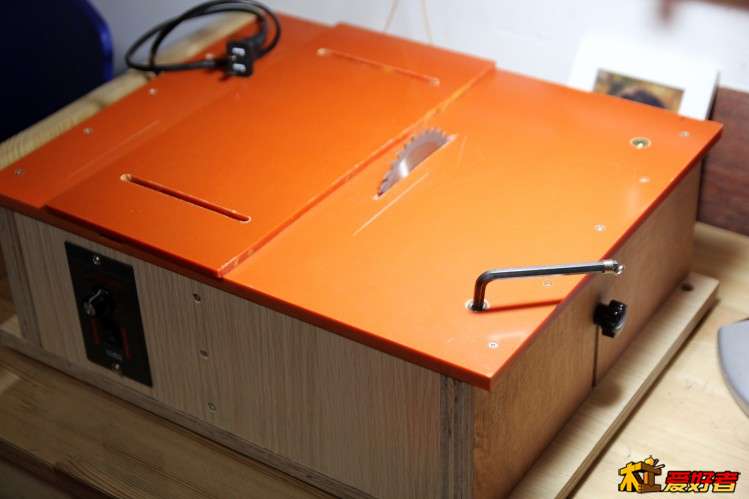

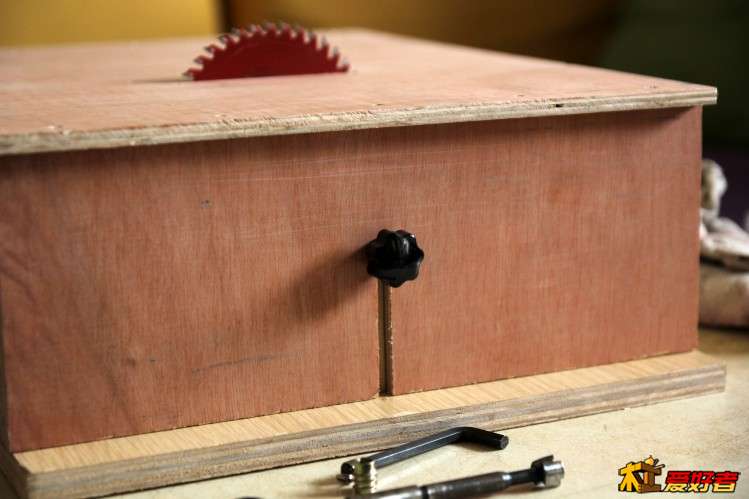

台面升降。

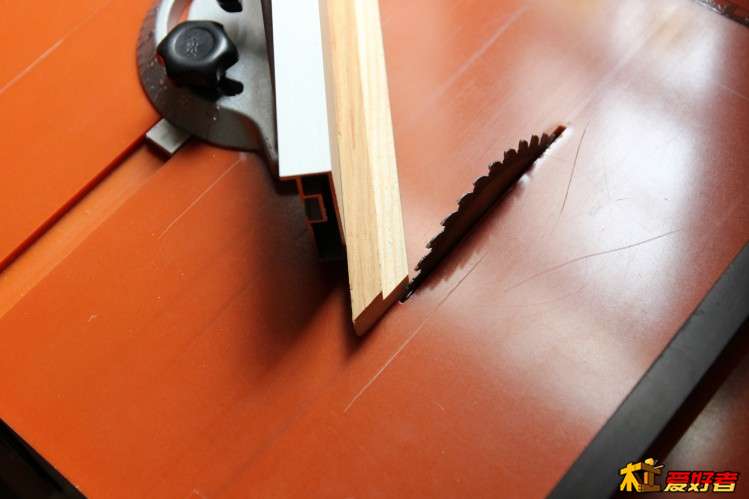

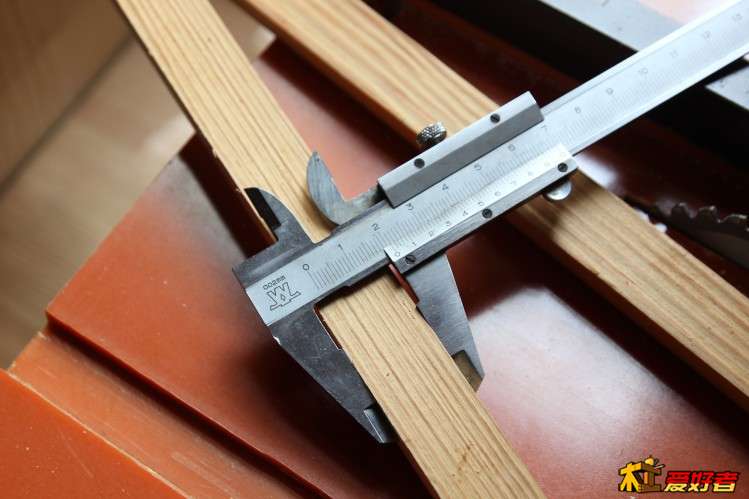

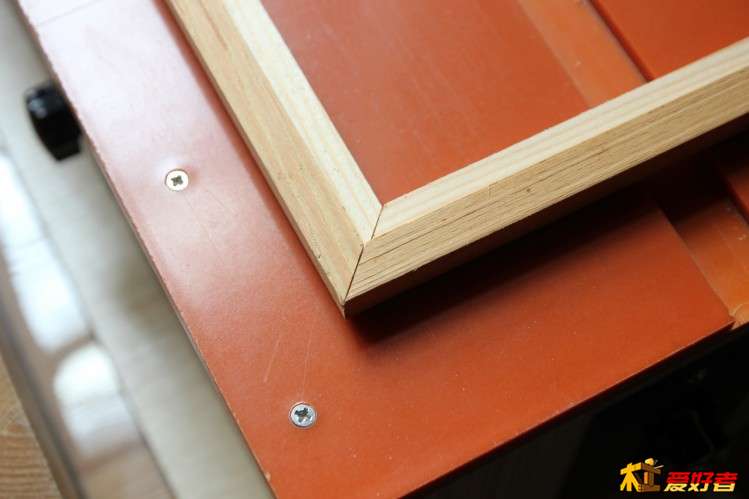

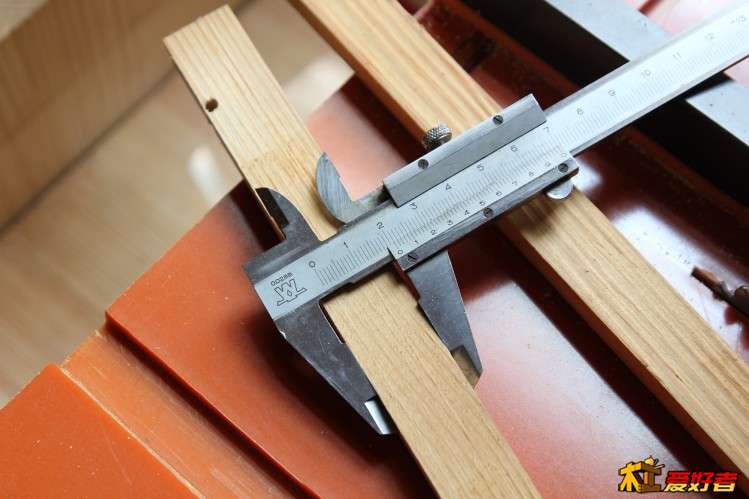

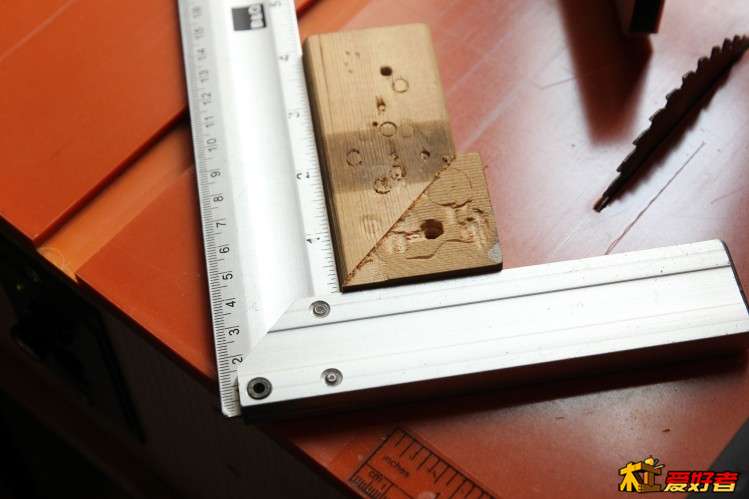

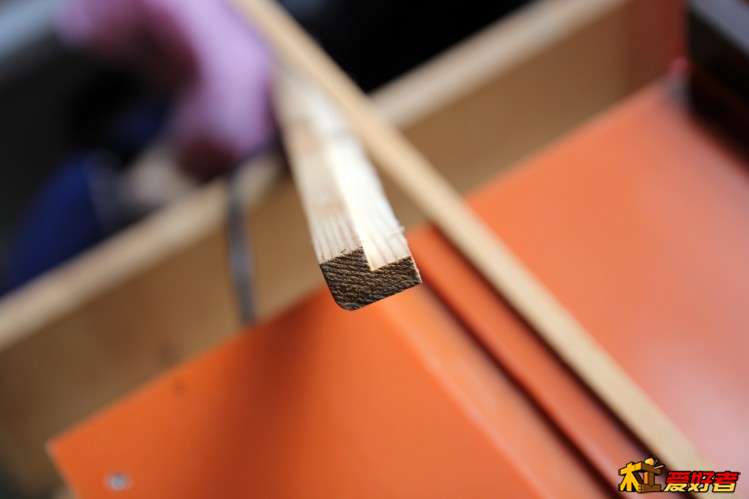

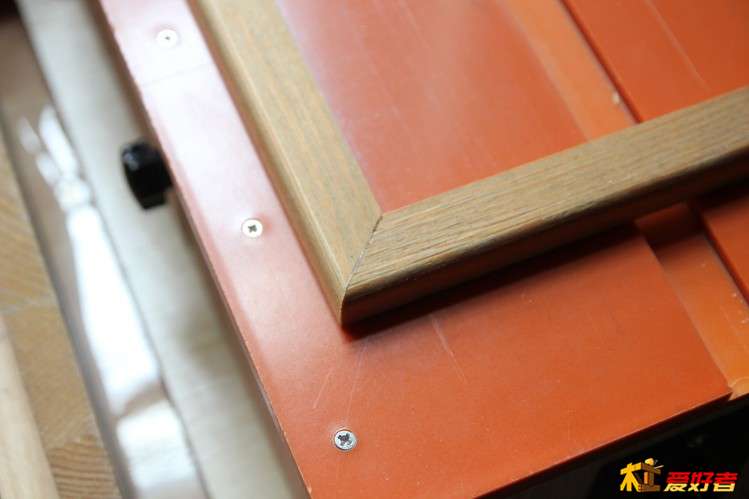

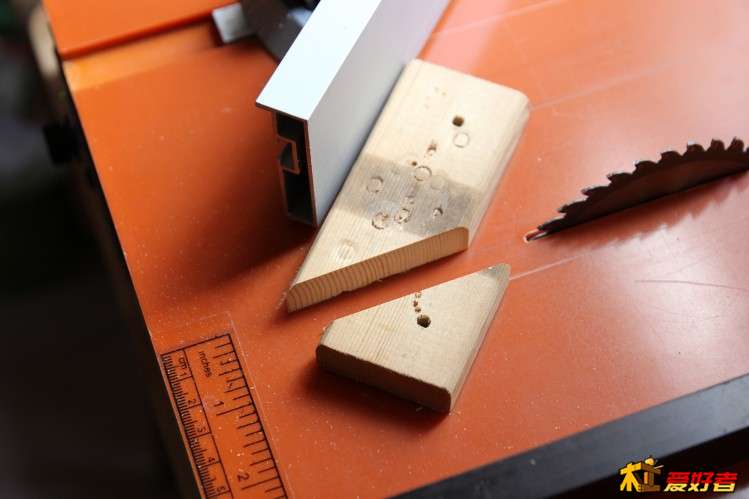

切口比较光滑。

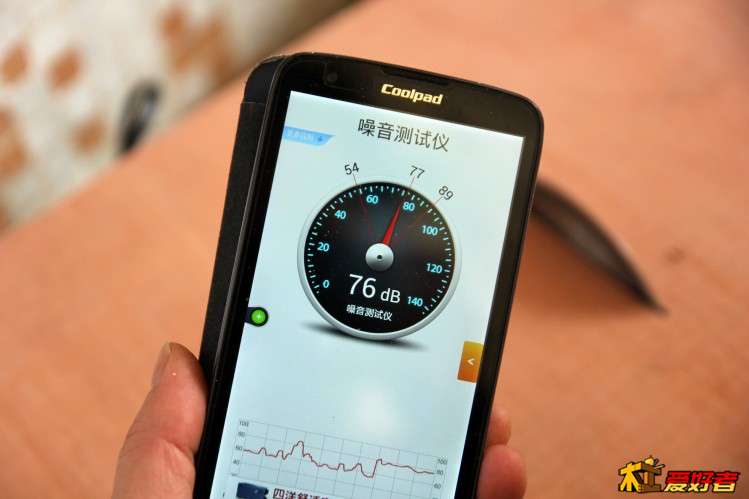

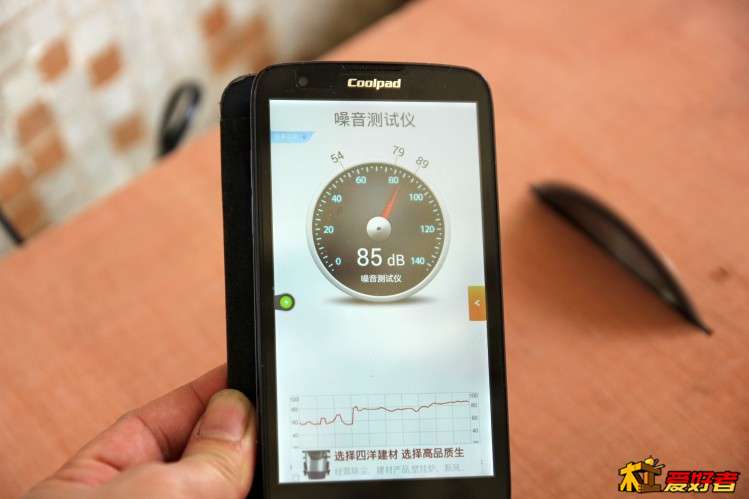

环境噪音约56dB，中速约76dB，高速约85dB。

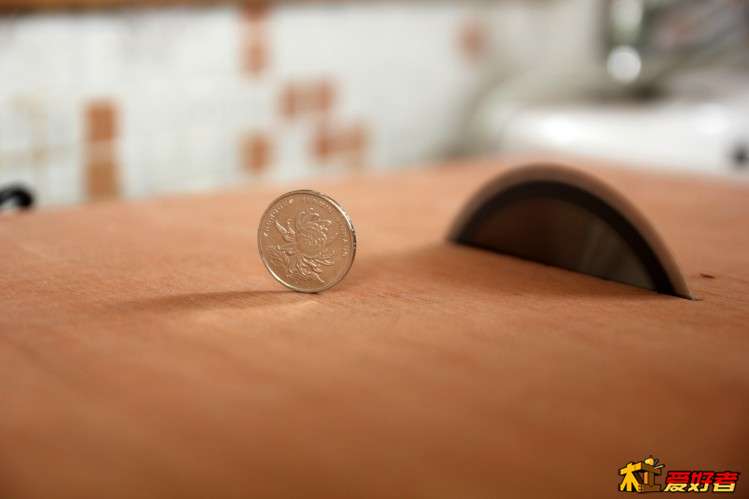

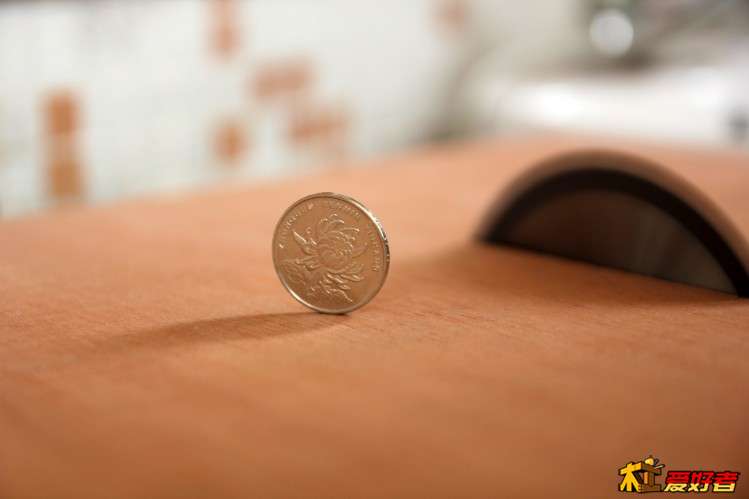

震动较小，运转平稳，可以立起硬币





谢谢各位，快过年了，祝各位木友新春愉快，身体健康，合家幸福，羊年大吉，恭喜发财，万事如意！

四维

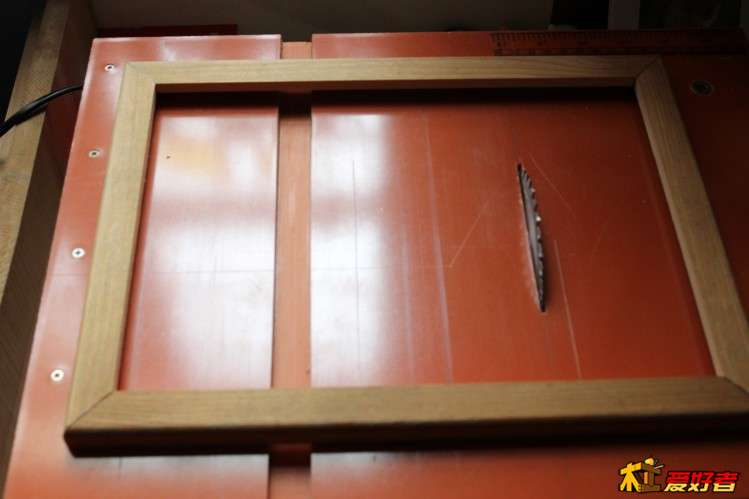

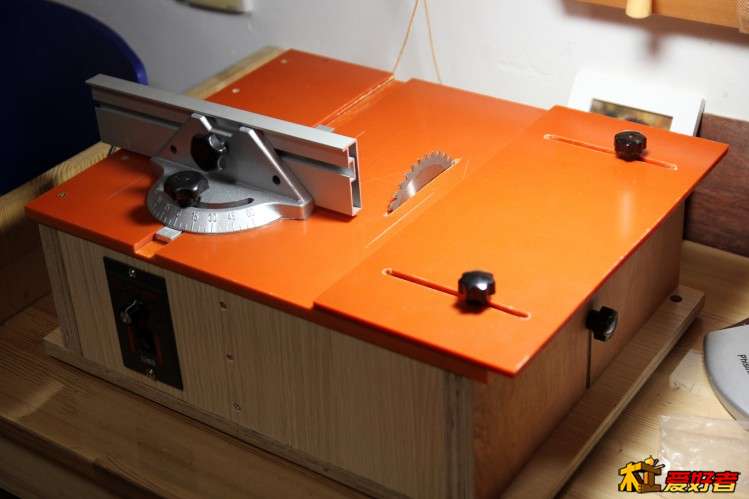

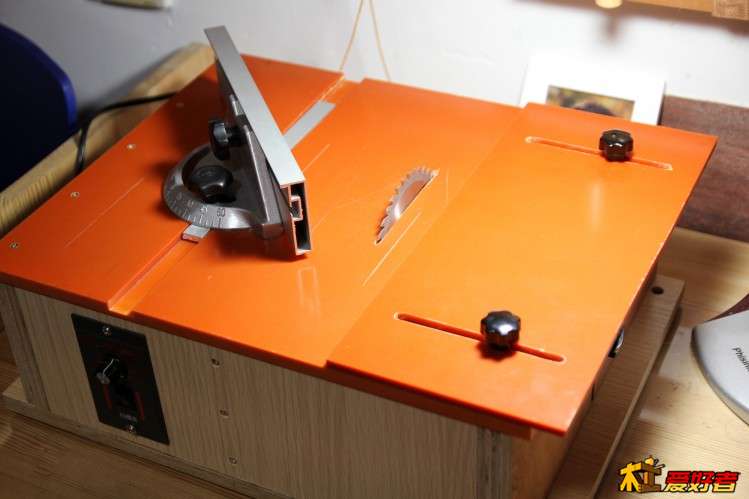

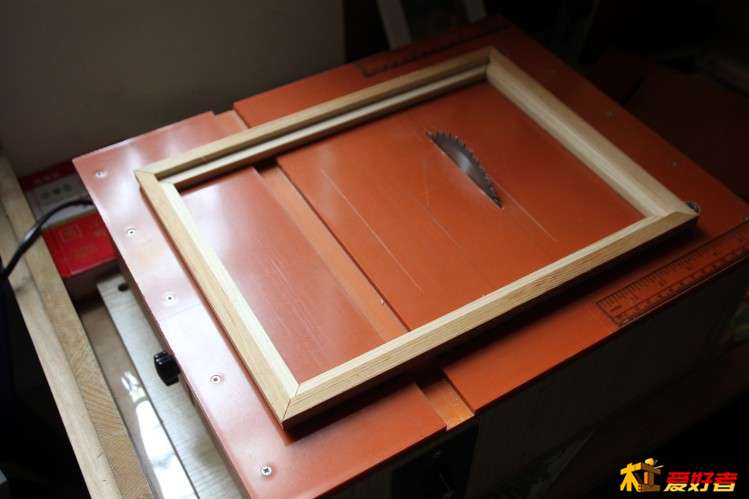

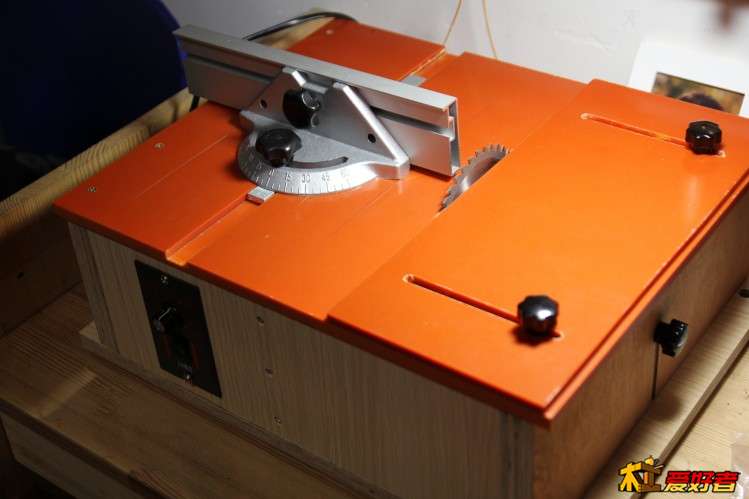

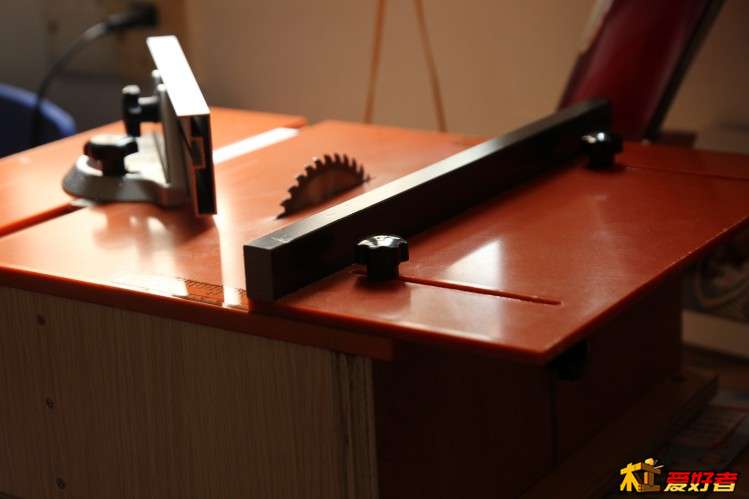

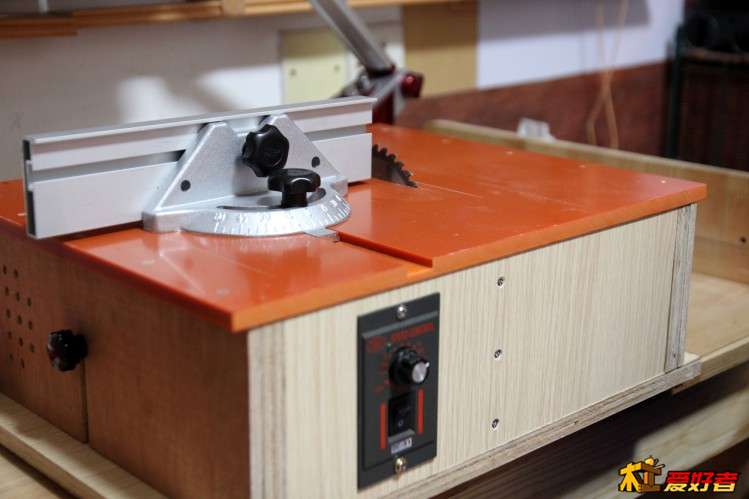

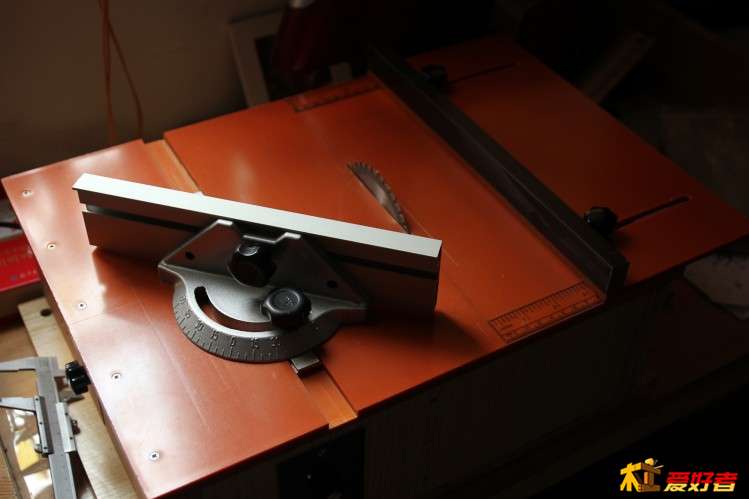

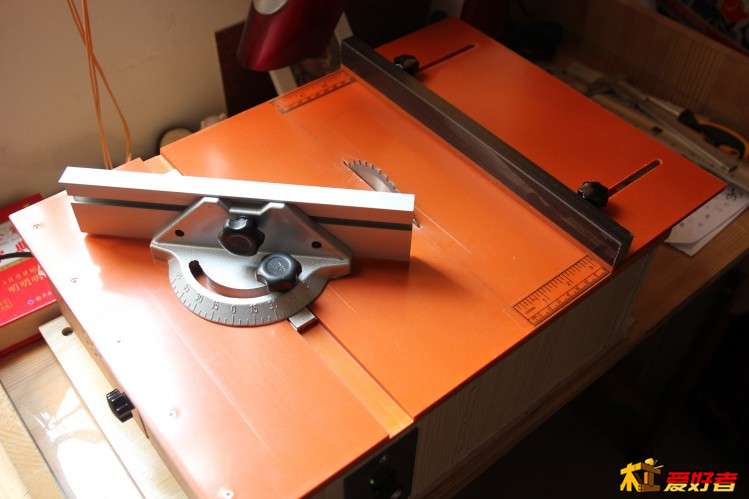

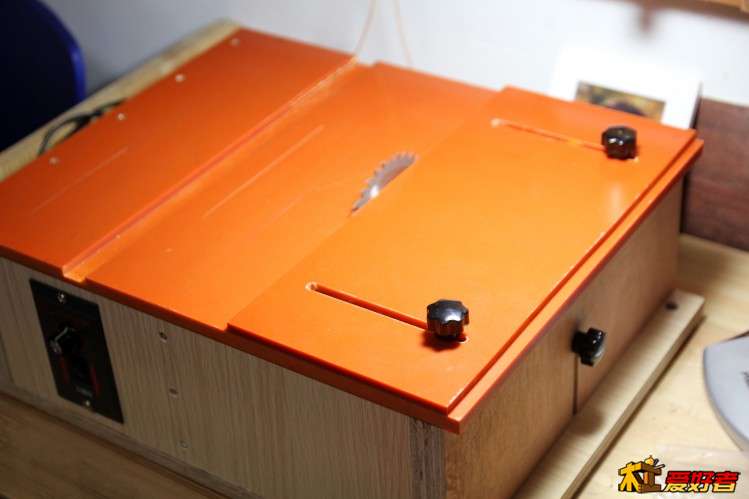

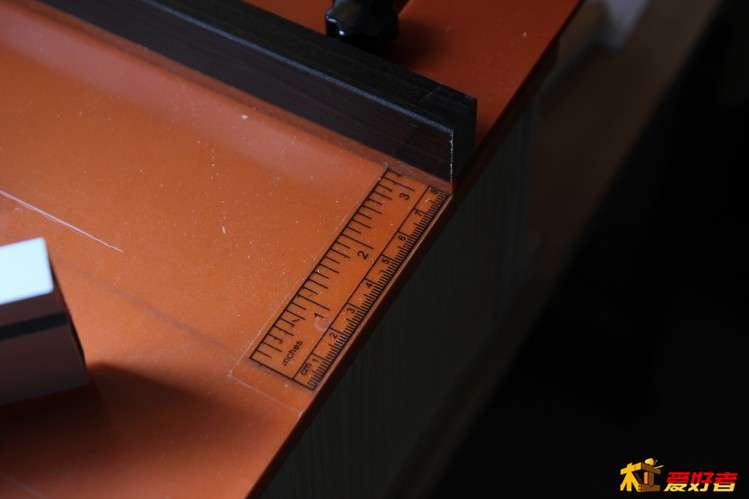

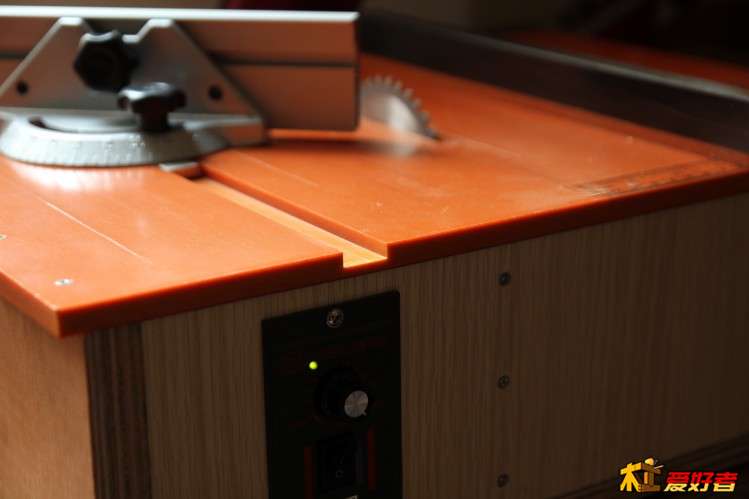

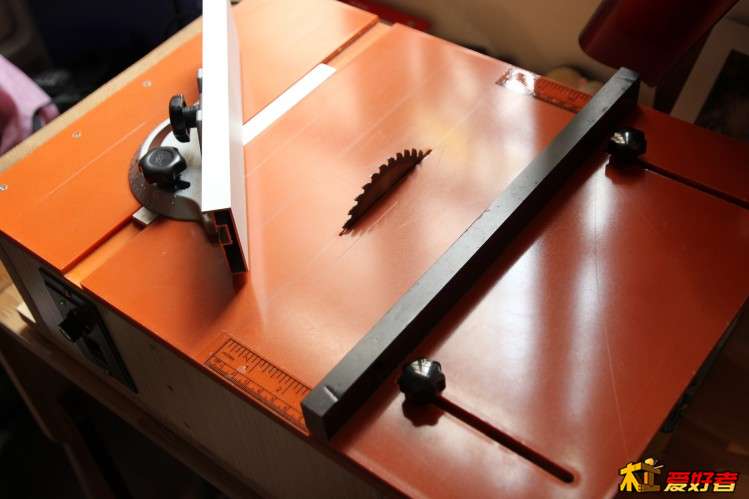

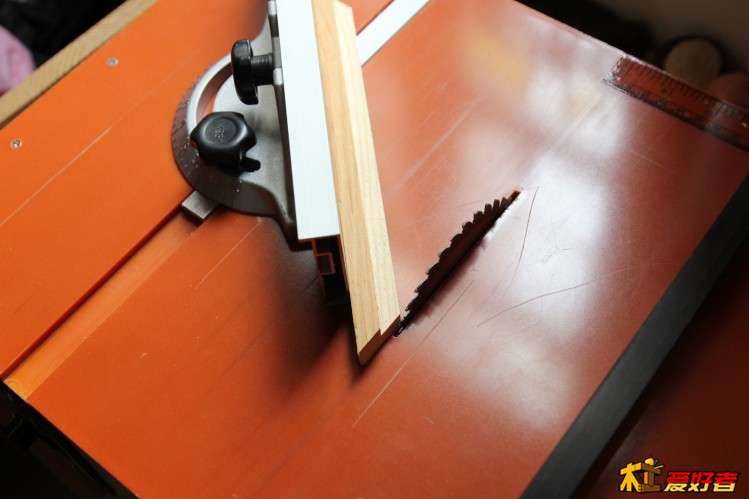

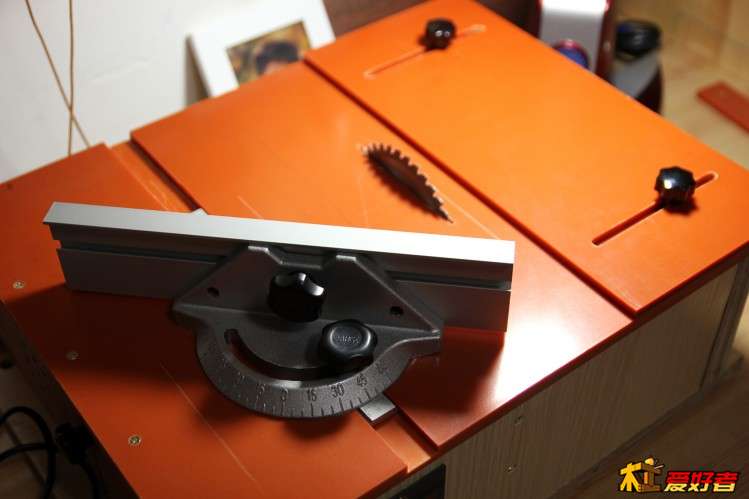

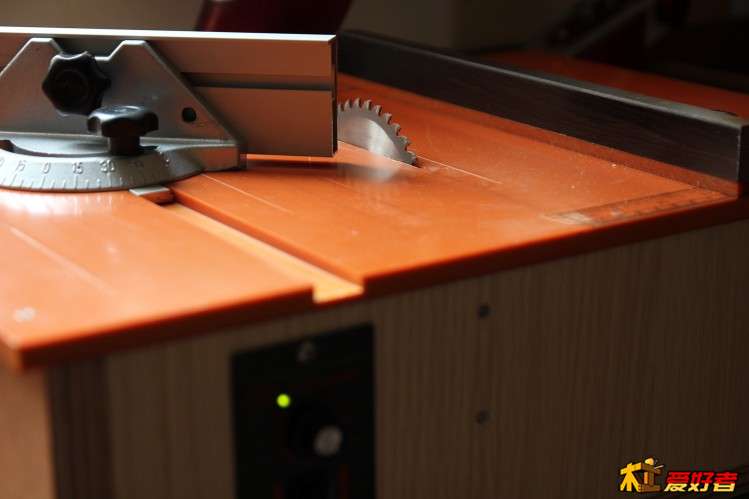

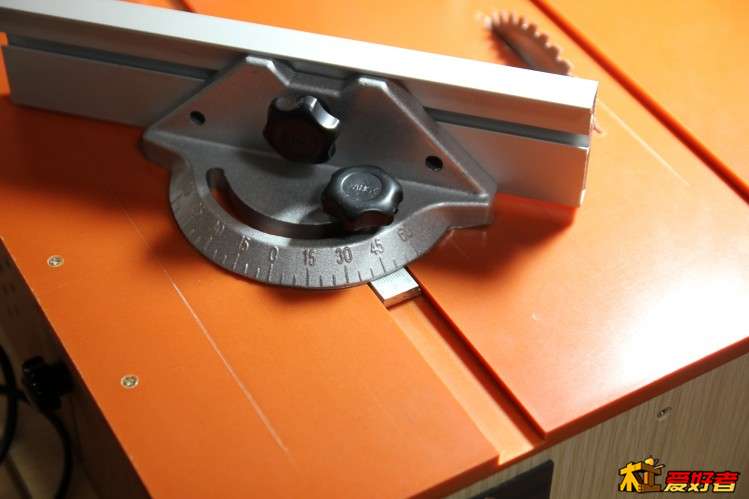

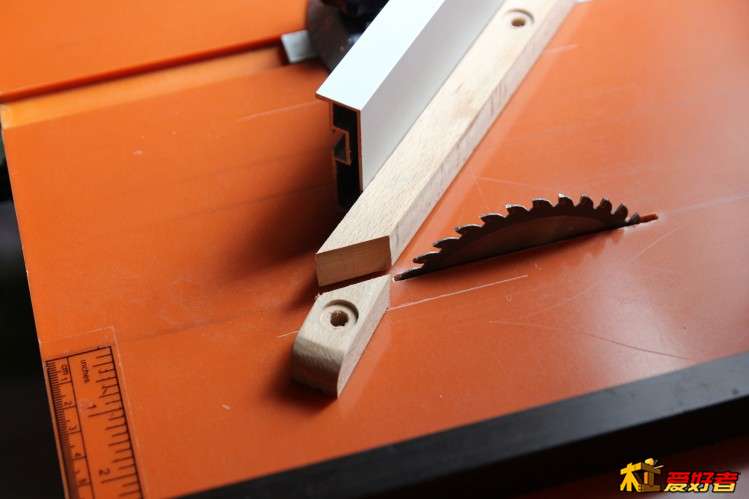

换了块面板，是不是要另开一帖呢
