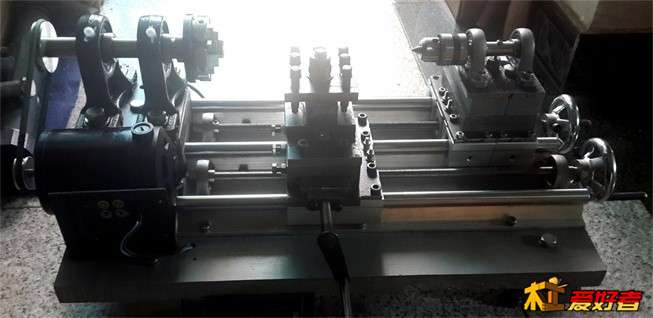

我也做了个小木车。

ben-love

不错，结构可以再优化，可以作为样板，大家都来学习奥

pingsqr

出作品就是硬道理。同问，电机功率够不够劲？

上商白泽

做的不错啊，车床挺不错的

机械师DIY

不错的床子。

huijiawanle

7237658 发表于 2015-2-13 16:33
有点小马拉大车的感觉吧，这个电机我也看了好久，功率不够用吧

: ~( J3 Z5 q" ]' C这电机还不错车点小木头还是可以的，我都买了一个，还车了几下黄铜呢，还不错
  q0 k8 G, p' O( m/ S4 y6 Y; P; n7 O

yangshiyang

不错的床，下血本了。

小瓶盖儿

huijiawanle 发表于 2015-2-13 20:15
9 T# q7 s2 a% N这电机还不错车点小木头还是可以的，我都买了一个，还车了几下黄铜呢，还不错

  S$ D* s( z8 c  i" B我就觉得这个电机确实静音啊。。还有就是个头大！！沉！
7 @6 N/ Y& `! z: Z* k

76808c7e69a8358

看着有点繁锁吧
5 A5 `  [  R% e) Y9 k- H

天拓

谢谢分享成果  也很想做一台  但是真心不懂   有过程图最好

老中医

pingsqr 发表于 2015-2-13 19:27
出作品就是硬道理。同问，电机功率够不够劲？

电机功率200w，电压调速（这个电机扭力还是不错的，个人感觉，有做广告的嫌疑），加工工件最长200，直径最大100（未验证，刚使用，最大就是50）个人感觉功率够了，前提是直接卡盘夹持，如果通过驱动顶尖，我试过，用自制的土车刀进刀少大一点，容易导致皮带打滑（我用的皮带，没用带轮）。供木用参考。

老中医

天拓 发表于 2015-2-14 00:03
/ O; t" W0 Z0 t# ]! k. I. `3 z8 _5 @谢谢分享成果  也很想做一台  但是真心不懂   有过程图最好

+ N% k6 L7 Q$ q- y. t. W; g兄弟，说实在话，我开始做的时候，也是抱着玩的心理，但是也是做了功课的，近一年论坛里7、80%的做小木车的贴我都看了，这个东东看起来简单，实际做起来还是不简单的（只有做过了自己才知道，呵呵），所以我没有留下过程的图片，实在抱歉。
, O: S9 e6 B8 E/ S4 R2 ]

天拓

老中医 发表于 2015-2-15 22:22
$ n4 u; Y' Y# y9 x# ]兄弟，说实在话，我开始做的时候，也是抱着玩的心理，但是也是做了功课的，近一年论坛里7、80%的做小木车 ...

额  没什么  谢谢了
: u: t0 W( @% Q0 q: g5 V

终结的幸福

多少钱呀

热爱DYI

老中医 发表于 2015-2-12 22:49
图片的说明都没了，害我编了好久，文字也跑后面了，哎。

此床做的不错，紧凑雅观，做床是件苦差，但是乐在其中。
! Q  h  ^/ v! C$ {) y
你是在图片栏目上作说明，所以说明是隐藏着，光标指到图上就可以看到说明了。
8 x6 S! \  u* Z4 b5 m

老中医

终结的幸福 发表于 2015-2-25 23:18
多少钱呀

有坛友关心做车的成本，前面我也说了，自己不能做的都是x宝上买的，大家都能查到，我清理了一下列个清单（不含运费）：
& P8 M$ f- ~) N% B# W主轴成套：325
9 n8 w! S1 V2 h( }2 O# M8 o尾顶：55
小拖板：50
6 o1 b! J$ v( c. O+ s; _带轮、皮带：50
电机加电压调速器：110
! w* n% e1 b+ K9 C圆轴直线轨道：98
轨道滑块：88
. ^$ g' a$ M) U) f( Z丝杆手轮：22
$ ~$ x7 ], l3 O1 l' F1 U' J% u各种螺丝：150（买了两次，只用了一小部分，还剩很多，这个）
4 k! K2 e1 j5 ~9 `8 p3 N1 M0 `以上大约950。
底板是用23mm厚的胶木板，还有其他胶木板垫块、5mm厚的铁板用到几块都是朋友送的或帮忙做的。金工木工刀架也是朋友帮忙做的没算成本。
" h2 m2 h. \- G& E# M" ]/ o- F8 r6 ~6 Q做的时候并没有考虑成本的情况，因为是业余爱好，并没有专业水平，也就是边学边做边买材料（前后做了半年多吧，这期间还做了小台钻，不如意还要改进），实际买的东东还有很多没用上的，呵呵。
