DIY侧吸式

唐山果农 · 发表于 2015-2-9 22:23:34

唐山果农发表于 2015-2-9 22:200 s4 B) F3 t9 b; c/ P* u9 |" h

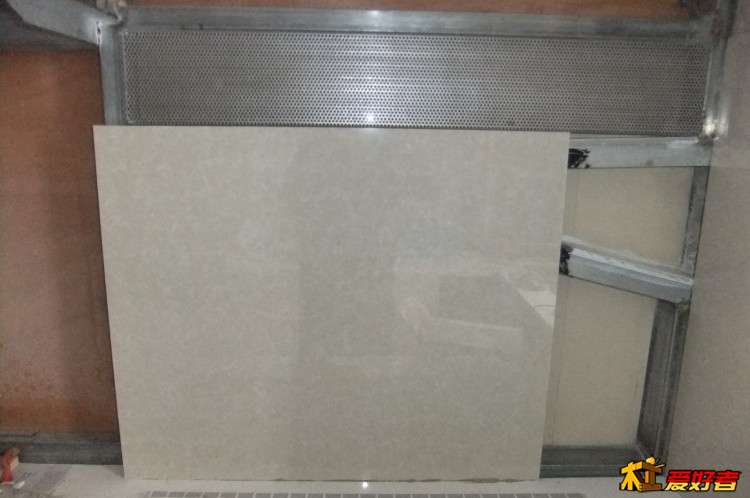

导油槽的角钢必须与背板和面板封严

网速太慢

小刀123 · 发表于 2015-2-10 10:57:51

楼主敢想敢做啊！有才！

qushuwen · 发表于 2015-2-10 22:13:13

油烟排到室外，墙上的孔穿管好点，不然油污会顺着墙壁往下流。

YNINGJG · 发表于 2015-2-10 22:47:19

请问，你那个厨柜隔层与两边的瓷砖是怎么连接的？

唐山果农 · 发表于 2015-2-11 07:59:55

YNINGJG 发表于 2015-2-10 22:47
) R; F- c& o; q8 W; U. o请问，你那个厨柜隔层与两边的瓷砖是怎么连接的？

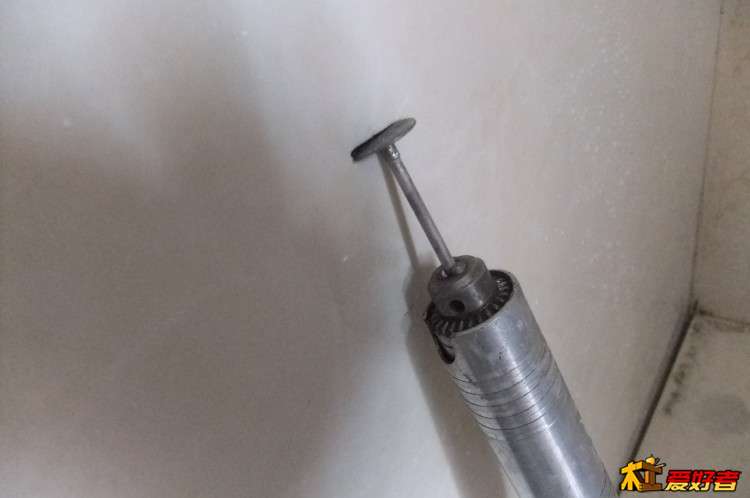

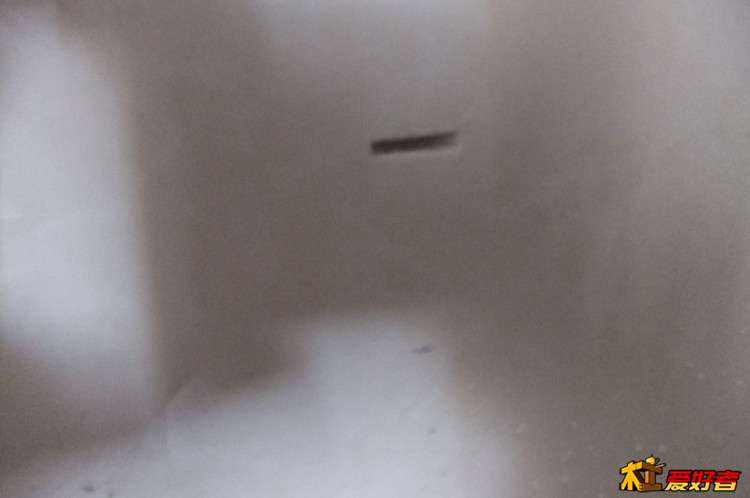

雕刻机雕槽

唐山果农 · 发表于 2015-2-11 08:01:32

唐山果农发表于 2015-2-11 07:592 D7 W. T0 ?4 n( q
雕刻机雕槽

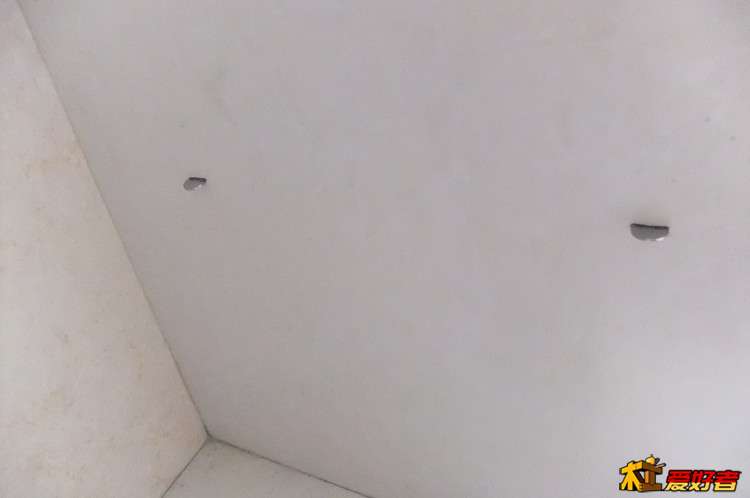

一角硬币大小

唐山果农 · 发表于 2015-2-11 08:02:33

唐山果农发表于 2015-2-11 08:01& e3 T' D4 O2 |
一角硬币大小

，，，，，

唐山果农 · 发表于 2015-2-11 08:16:06

唐山果农发表于 2015-2-11 08:02# v' J7 S+ ~8 x5 ?3 E1 j
，，，，，

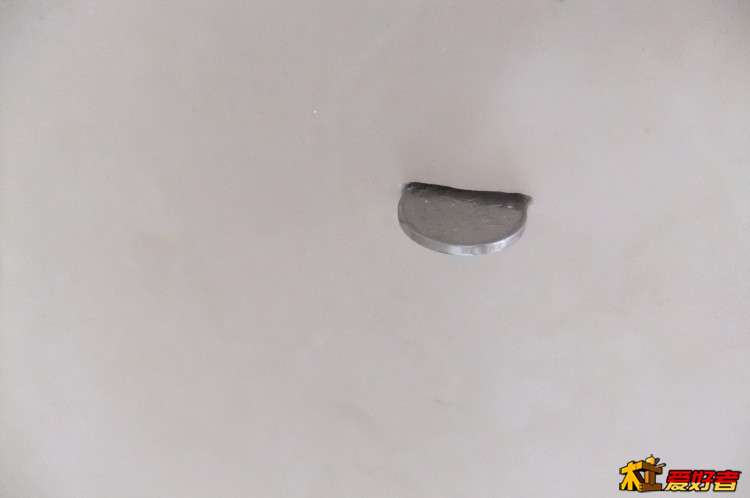

槽内灌满云石胶再把一角硬币插进去。这样搪板是活的。如果有大一点的锅放不下可以把搪板拿下来。

纪海全 · 发表于 2015-2-11 09:12:45

油烟机是自制的？没看明白。

echo_nj · 发表于 2015-2-11 15:45:06

楼主这是“自然吸气"的油烟机啊？

这个排烟效果好吗？
油烟机是带大功率风机的，还配合住宅烟道（增大气压差，并防止风向原因导致的风从外部经烟道进入屋内），在遇到喜欢爆炒的家庭的时候，还需要将厨房门关上才能达到比较好的排烟效果。

楼主的排烟孔还在进烟口的下方，想要排烟，估计很难。。。。。

唐山果农 · 发表于 2015-2-11 16:05:28

echo_nj 发表于 2015-2-11 15:45; m) z! P4 f$ j1 d& z- g; U0 v
楼主这是“自然吸气"的油烟机啊？
& l% x1 Q! j% C' }$ d G: A! f7 o8 S5 J+ t1 y
这个排烟效果好吗？

我设计的是下排烟，墙外是放空调室外机的地方，有百叶窗，风机也不会遭雨淋，费油随导油通道直接排到室外。室外接370w的离心式风机，但是风机只有一档风力太大，所以又加了一个双向可控硅电路板，快慢可控。

echo_nj · 发表于 2015-2-11 16:48:28

唐山果农发表于 2015-2-11 16:05' J. |. P$ A# c4 `" T& k
我设计的是下排烟，墙外是放空调室外机的地方，有百叶窗，风机也不会遭雨淋，费油随导油通道直接排到室外 ...

那您设计的还挺完善的了

唐山果农 · 发表于 2015-2-11 17:35:03

echo_nj 发表于 2015-2-11 16:48% C, s! V1 c9 x- ~4 I( _
那您设计的还挺完善的了

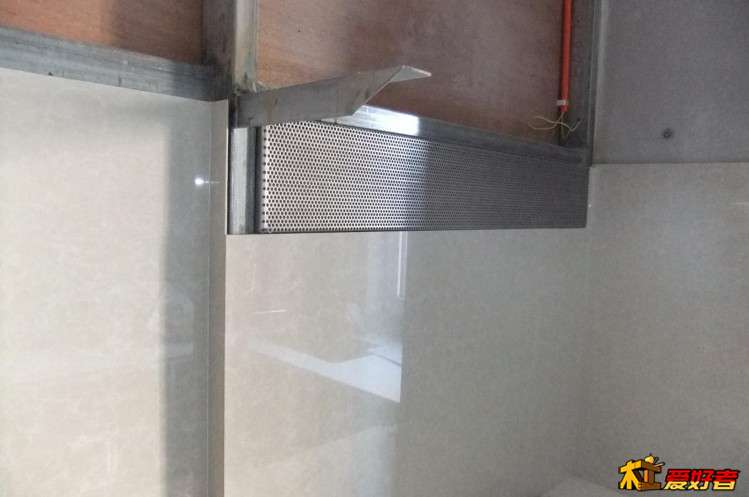

面板粘好了，最主要的是导油槽不能漏油，如果有缝隙漏油没法补救，只有砸掉面板重新粘接。油烟罩是用304不锈钢做的，照片上看着很密实际孔并不小，两个螺丝固定拆洗很方便

唐山果农 · 发表于 2015-2-11 17:38:39

唐山果农发表于 2015-2-11 17:350 v) @$ `) R3 m3 |0 |1 r
面板粘好了，最主要的是导油槽不能漏油，如果有缝隙漏油没法补救，只有砸掉面板重新粘接。油烟罩是用304 ...

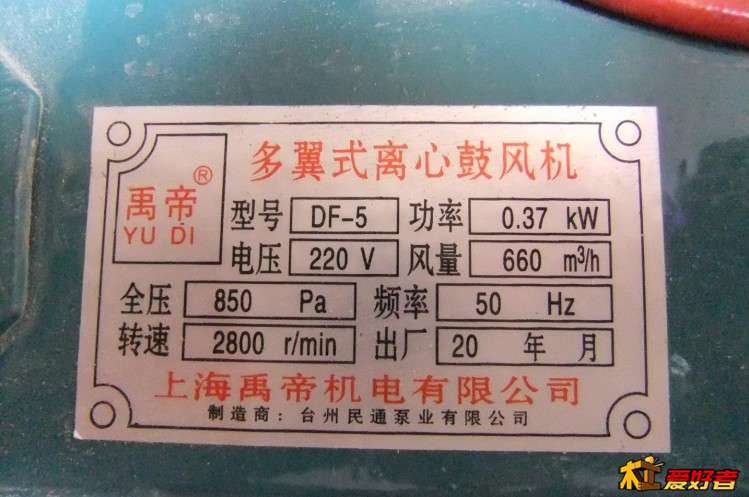

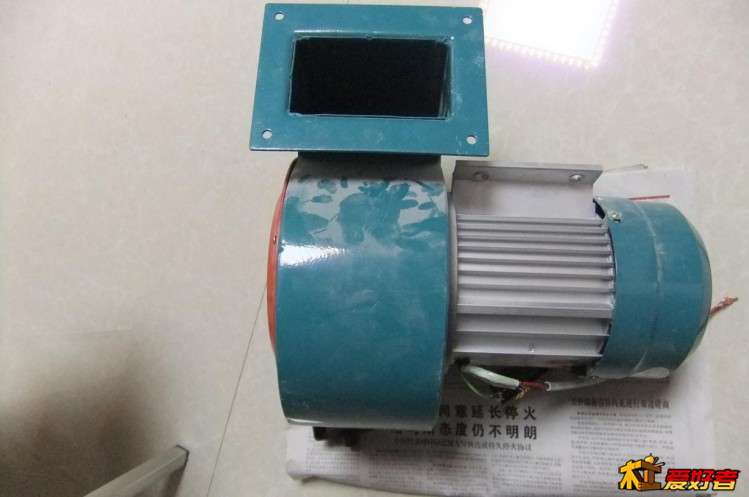

离心式风机

唐山果农 · 发表于 2015-2-11 17:41:03

唐山果农发表于 2015-2-11 17:38) {) K Q4 E; t0 M4 ]9 _; @: {7 r
离心式风机

风机的功率绝对够用
