请教：反刃收根刨的制作

紫小檀

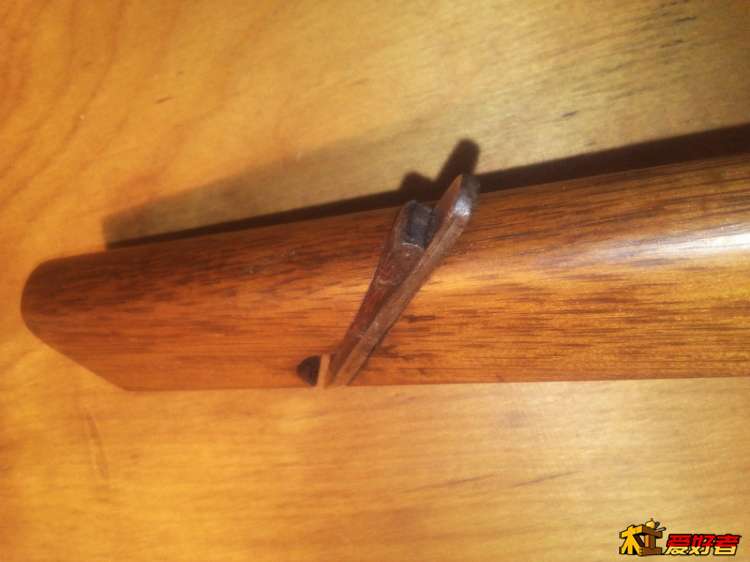

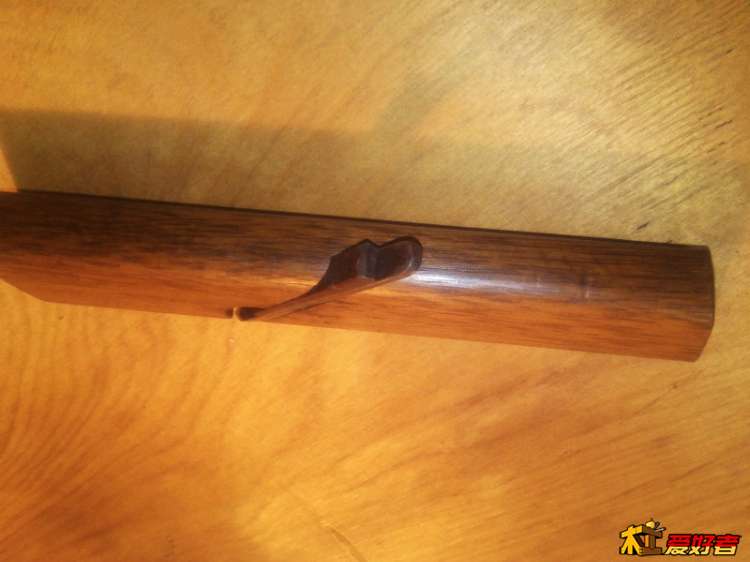

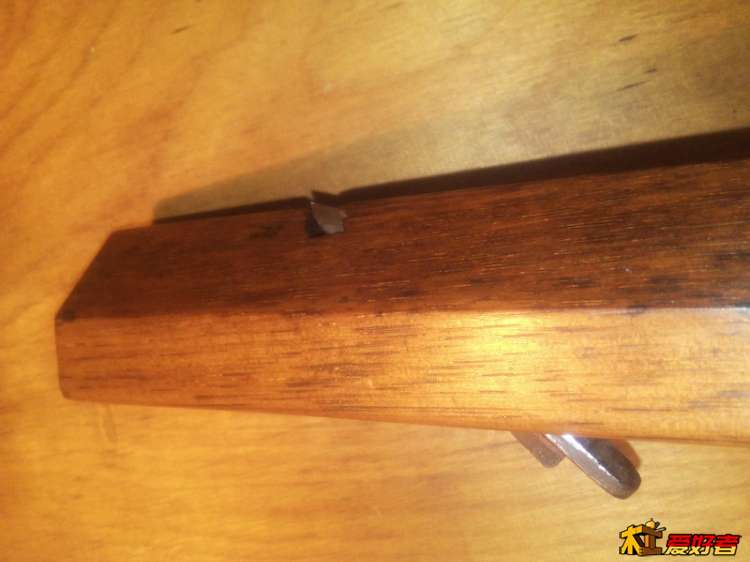

稍等，马上上菜，按你的说法：正刃清根傻瓜扩槽刨

紫小檀

老哥,我发了图,你看了后感觉挑战没了不怨我吧

liyao_1979

结构还是简单的，我就是你引用图片的木友，我再拍几张分解图给你吧
4 }0 j% l: g$ ?* N! I
8 X6 q  W1 K5 i" ^( u9 Z: y; ^

老眼不清

未见过真物，如果是真要扩槽(坑)，要张宽点槽刀一次搞掂何必麻烦再扩，一般职业槽刨要带三张刀，6/8/10。

紫小檀

红土地1

老眼不清 发表于 2015-2-2 10:37
- y1 k$ s- R& R) I1 l& Q0 y" p1 m未见过真物，如果是真要扩槽(坑)，要张宽点槽刀一次搞掂何必麻烦再扩，一般职业槽刨要带三张刀，6/8/10。

5 S9 w- B7 Z; S8 f0 o主要是镶板时，可以降低对板材厚度一致性的要求，有这个玩意，可以开大小头的槽，有用。
. |" c8 C* _6 x# G" |* H/ I6 o

红土地1

紫小檀 发表于 2015-2-2 10:40

在公司里，用手机上的，看的不是很清楚，没看错的话，你这个更像是开燕尾的刨子，不是扩槽未必好用。
7 a9 r' _5 h3 |* ?. @  V1 j. z还是要谢谢，下午回去仔细看看琢磨下。

紫小檀

因为有5个面,感觉体现不完美,但是应该可以理解的吧
  o$ p# `! r) [  w; @; p

红土地1

liyao_1979 发表于 2015-2-2 10:37
结构还是简单的，我就是你引用图片的木友，我再拍几张分解图给你吧

谢谢，等您上图，这刨子用的少，资料不全，拍个祥图，也算是填补空白，拾遗补缺，是功德一件。

liyao_1979

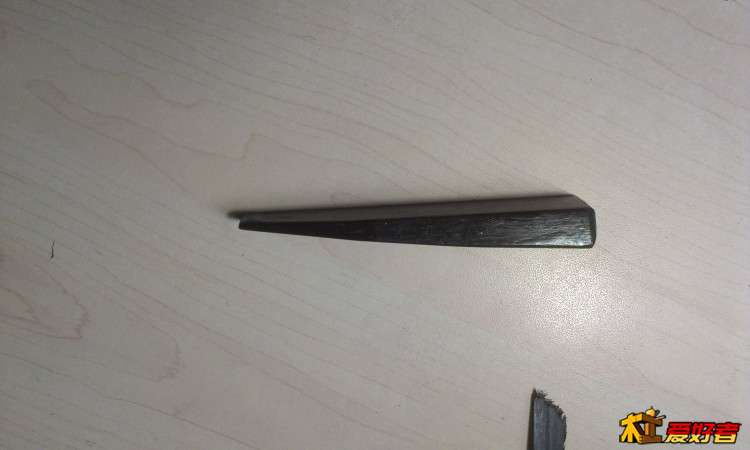

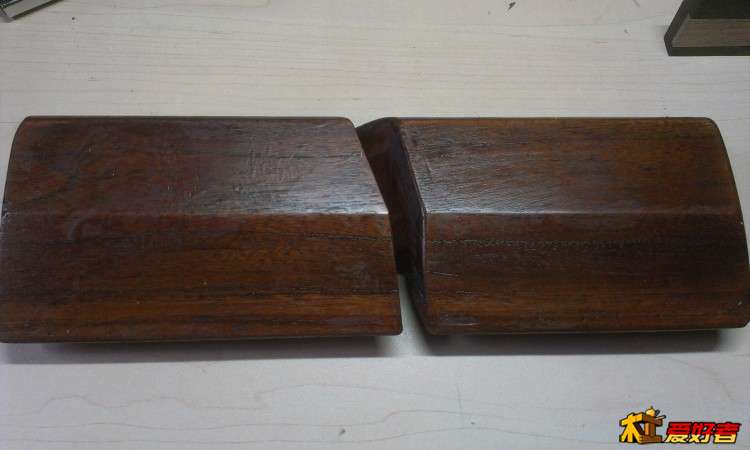

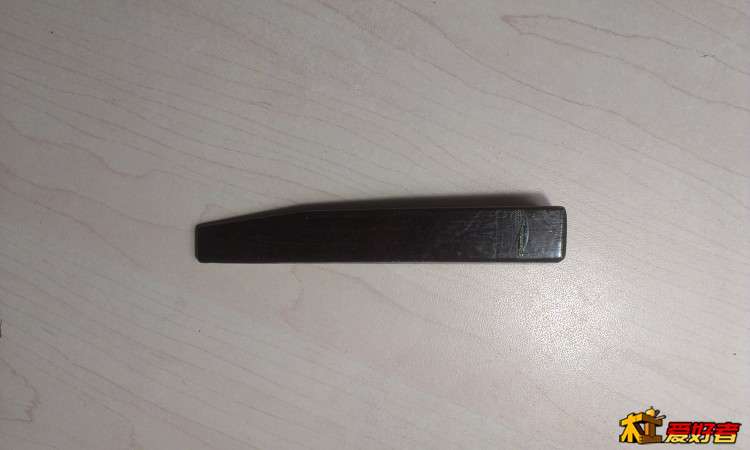

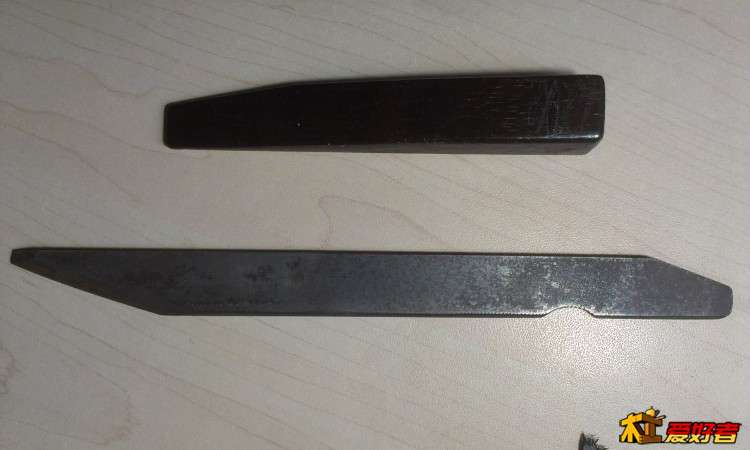

: R) n! ?7 x$ r2 b表面涂木蜡油涂厚了，不要在意。如果还需要哪些细节图片，请告知。

红土地1

liyao_1979 发表于 2015-2-2 10:53
表面涂木蜡油涂厚了，不要在意。如果还需要哪些细节图片，请告知。

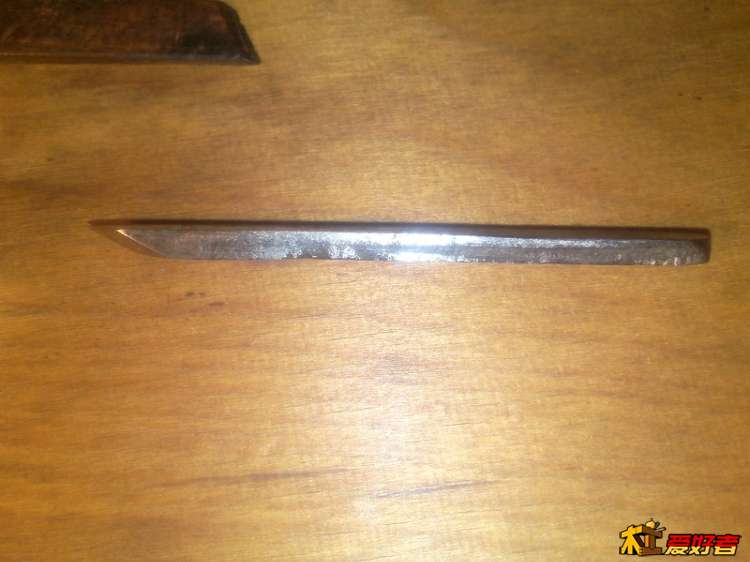

8 r; @" _% s7 u. l* ?麻烦再来顶面俯视图+刨刃+刨楔一张，端面侧视图一张，再次感谢。
0 F$ j4 _' A0 R2 O& r& W手机回复不太方便，也一并感谢紫小檀师傅提供的参考图。

红土地1

刚才网速慢没看到全部，现在看到了，非常感谢
6 C% w* T, x$ z3 \5 R- N2 t: X

老眼不清

2 {: O0 D; ?& P
镶板取平可以多种办，尤其现在有机械辅助，板也可以裁口倒角达到坑的宽度和深度镶入，然后光枋或板，不心定要修槽坑来达到板的厚度。

/ Q4 J6 k5 a7 e4 P! j

紫小檀

红土地1 发表于 2015-2-2 10:49
在公司里，用手机上的，看的不是很清楚，没看错的话，你这个更像是开燕尾的刨子，不是扩槽未必好用。
还 ...

扩槽清根刨子，主要是微扩或刨出一个槽刨能进去的作业面和清理槽形的刨子，是修整类型的刨，正规大集团军作战还得槽刨上场，这个你看刀形就知道是尖刀排，冲锋打头阵的，这是拼板槽专用刨，再小的缝也能给搞大了，还有棱角窄长刀形的，就象上面的那么长，但不是拼板用的，扩的槽大，与这个刚好相反，需要槽刨来打头阵，所以我刚才问你到底到哪个刨，但是我理解的你要的应该是这个刨。

liyao_1979

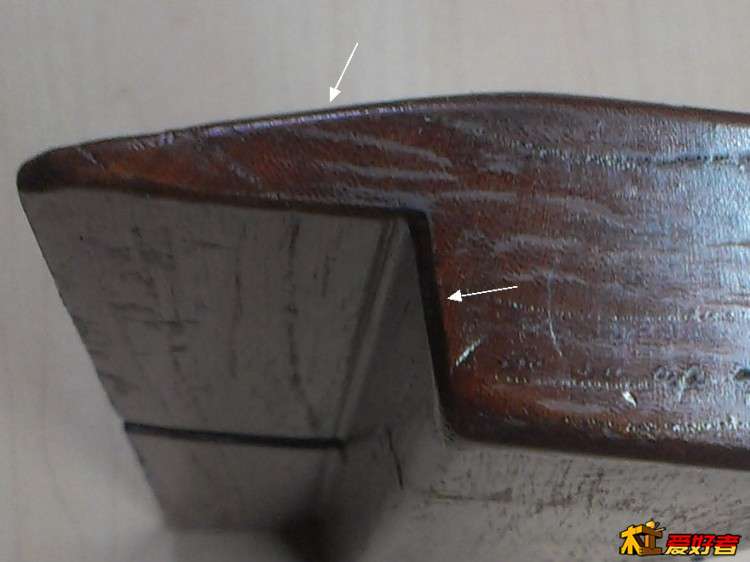

我注意了一下，图中箭头所指的两个面，是垂直的，不知道这个设计的意义。
