这是我准备DIY车床的材料,

goodnesschao · 发表于 2015-1-31 22:54:37

好床

1350629266 · 发表于 2015-2-1 08:13:31

床呢.上全图

佛珠缘001 · 发表于 2015-2-1 13:59:20

1350629266 发表于 2015-2-1 08:13# A3 w' R/ N/ w5 r7 Z
床呢.上全图

还没开工呢

佛珠缘001 · 发表于 2015-2-1 14:02:46

MOFEIDIY 发表于 2015-1-31 22:08: p; ] C' J7 h# T+ U @
买了这么多材料，没有台虎钳估计够呛，我这有几台库存的150MM钳口的库存货，需要的联系我

谢谢你的支持，我台钳，台钻都有。

佛珠缘001 · 发表于 2015-2-1 14:09:02

goodnesschao 发表于 2015-1-31 22:54; |$ U; j* v2 k
好床

谢谢你的支持。

佛珠缘001 · 发表于 2015-2-1 20:07:48

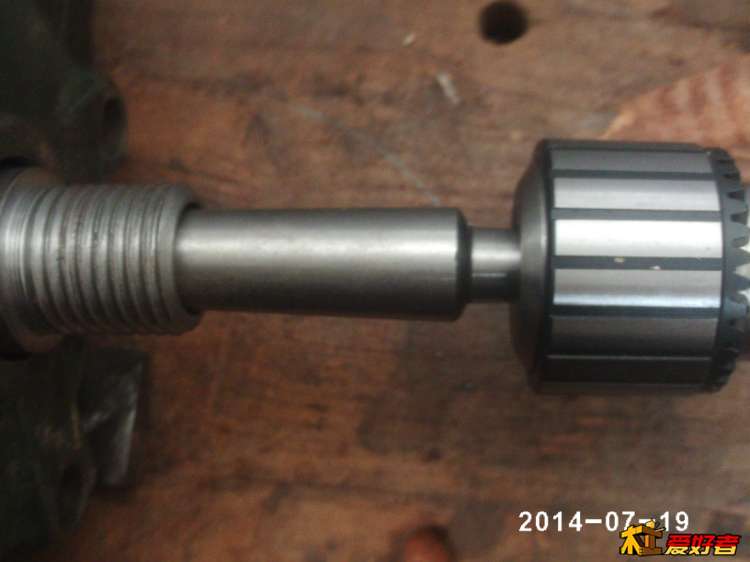

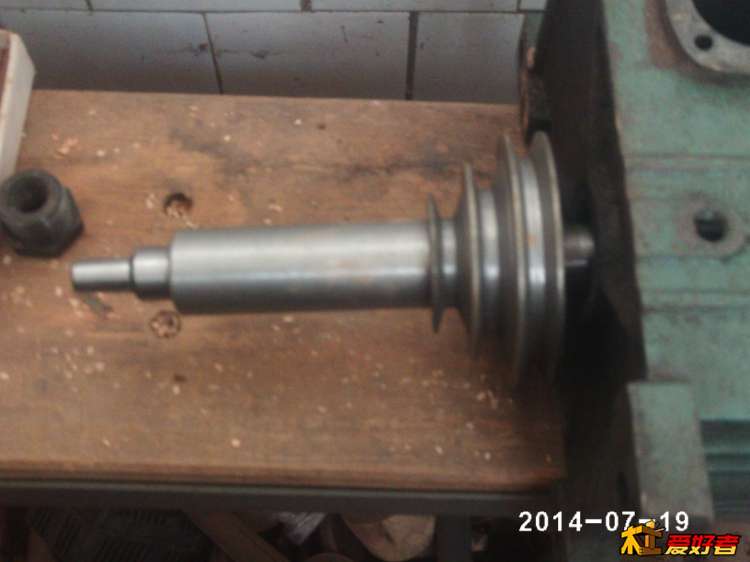

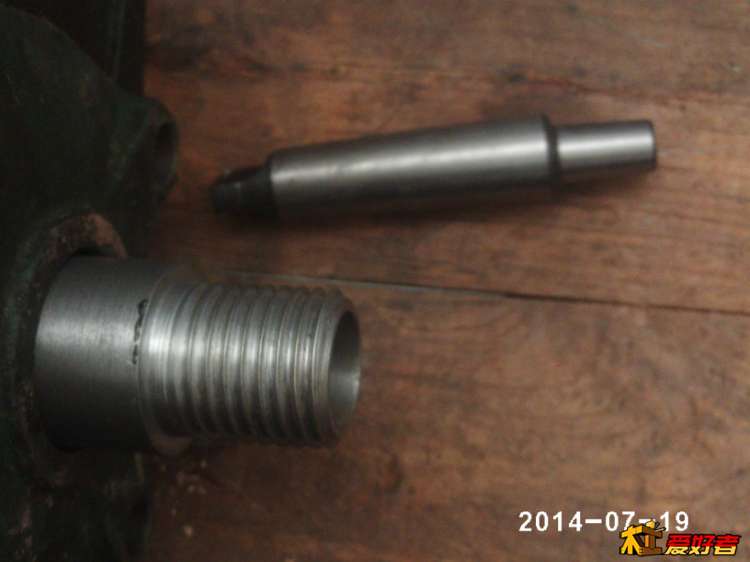

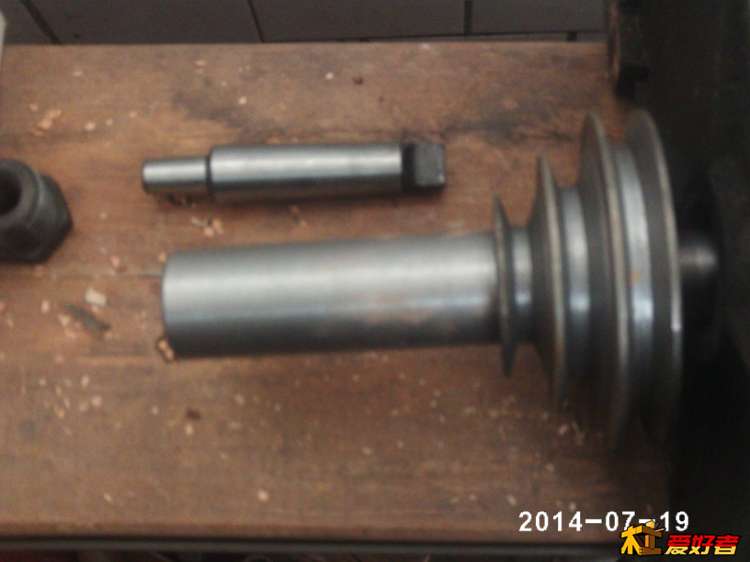

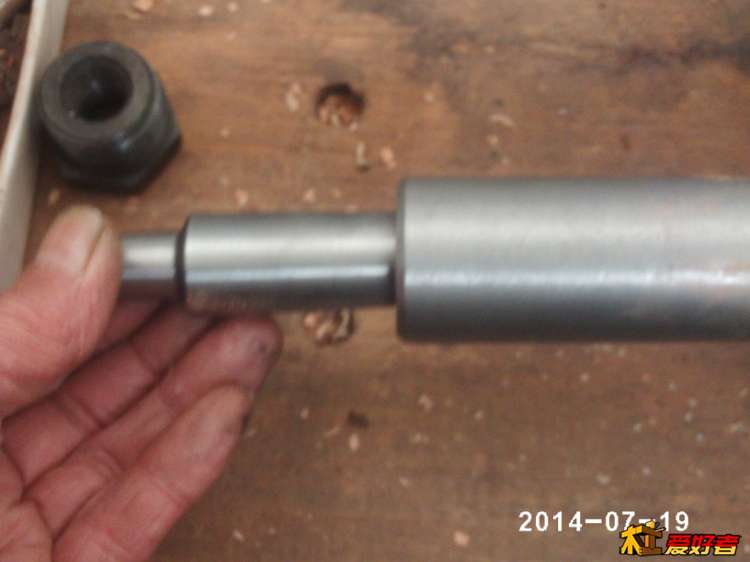

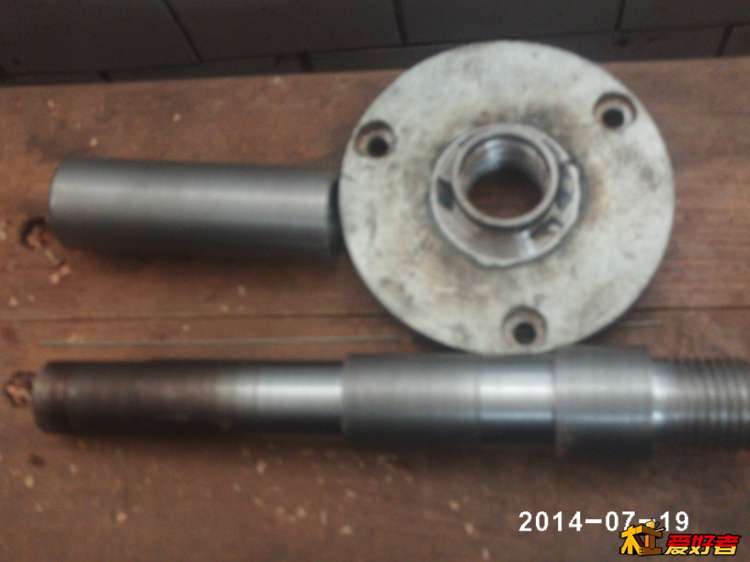

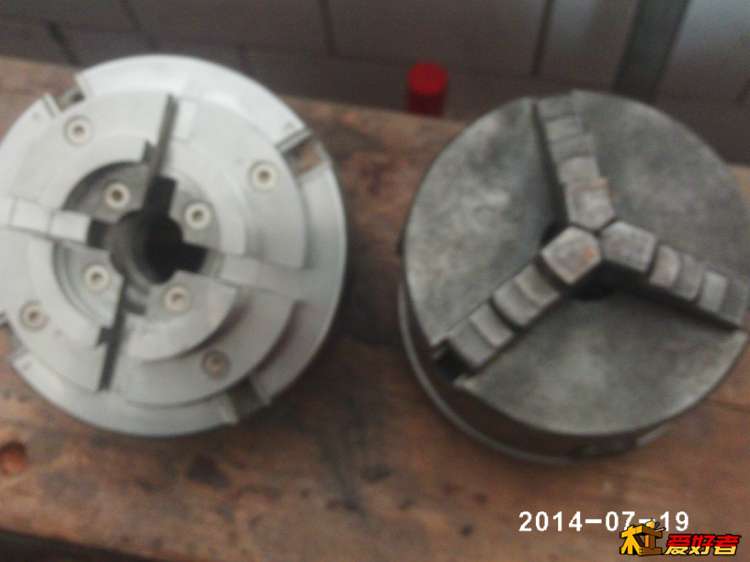

这是今天外加工的主轴和125金工卡盘的法兰盘。主轴的通孔20MM.卡盘连接螺丝33MM,轴承32007，30206，锥形滚柱轴承，主轴通孔口莫氏3号，能用带卡头的锥柄，主轴尾端，皮带轮外面延长了一根轴套，轴套的尾口也是一个莫氏3号的，也能用莫氏3号带卡头的锥柄，夹持个小件方便多了。上图片看看。

佛珠缘001 · 发表于 2015-2-1 23:51:35

佛珠缘001 发表于 2015-1-31 21:053 x; b) T M/ _3 v& R1 [# B" f
呵呵，没事的，我今天外加工主轴，125卡盘的法兰，皮带轮，还没加工完。电机是台钻上的三相380V,0.6千瓦 ...

修改一下，电动机是4极的，1400转。

佛珠缘001 · 发表于 2015-2-3 19:30:02

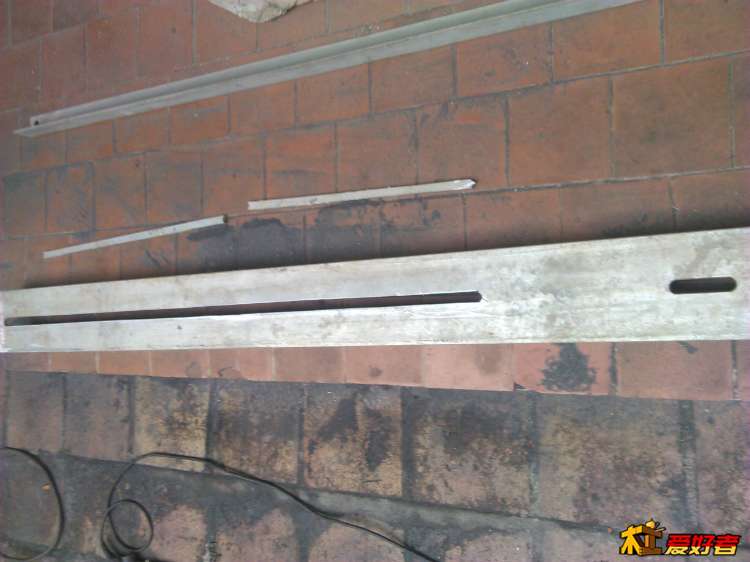

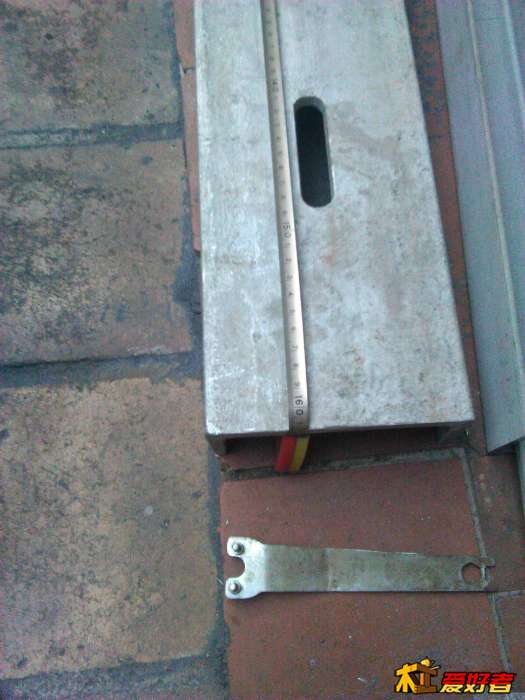

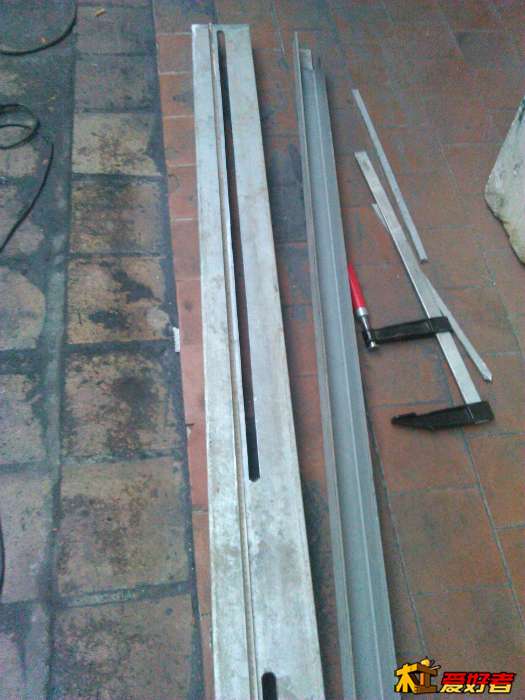

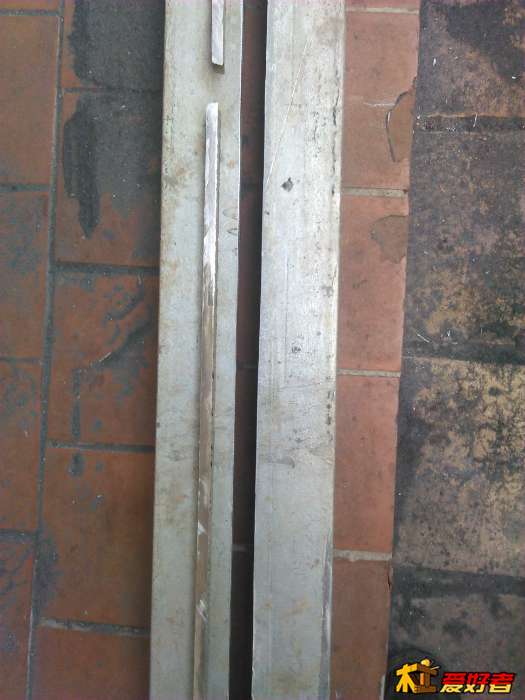

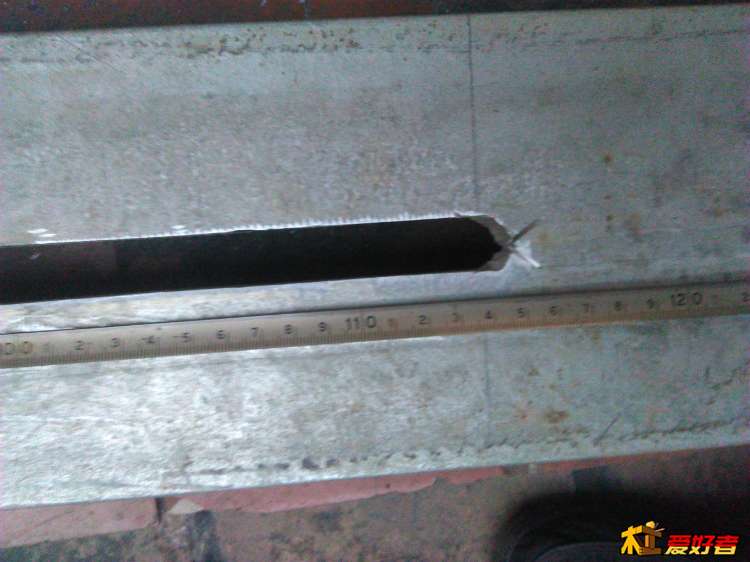

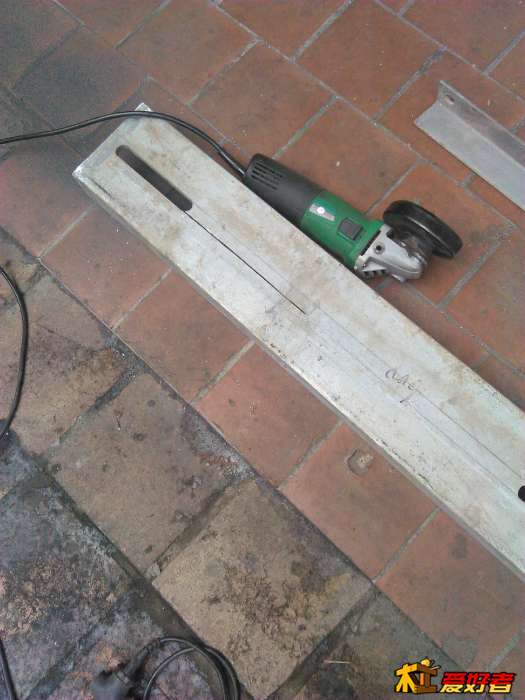

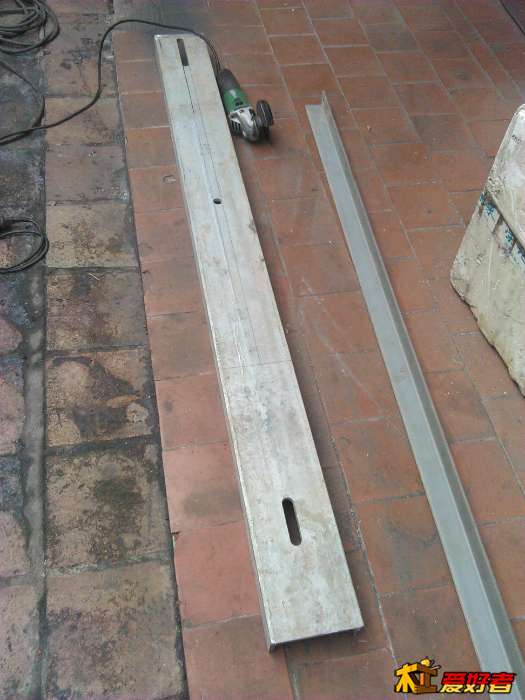

今天把槽刚的槽开了，床头箱也做好了。我用角磨机开的，切割片特别给力，用了三片就开完了，总长1610MM，开槽长1150，槽刚厚9MM,用一个半小时，上图看看.

佛珠缘001 · 发表于 2015-2-3 19:53:45

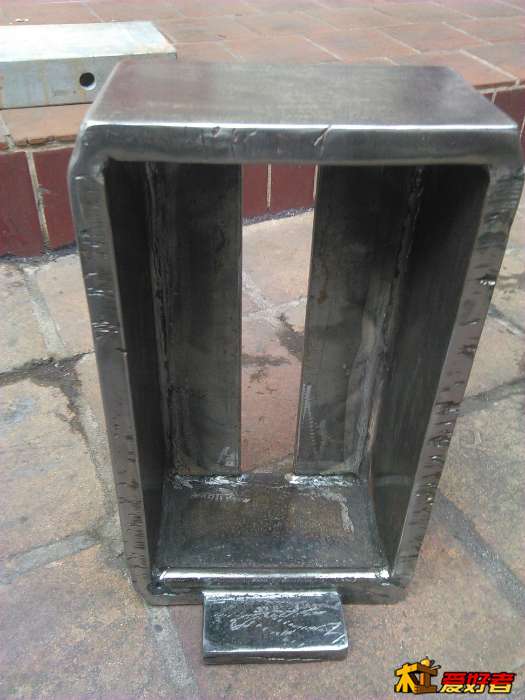

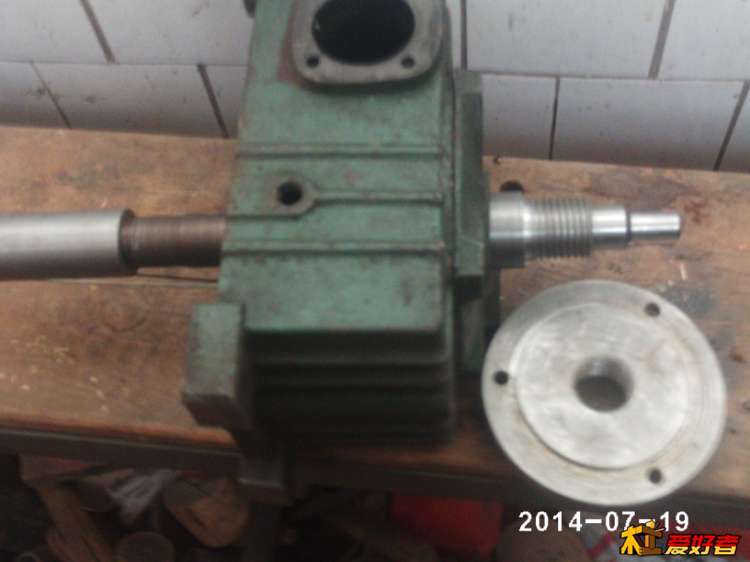

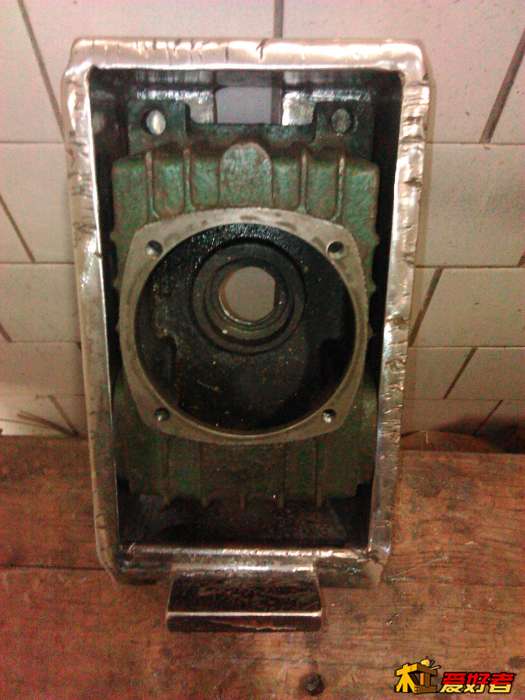

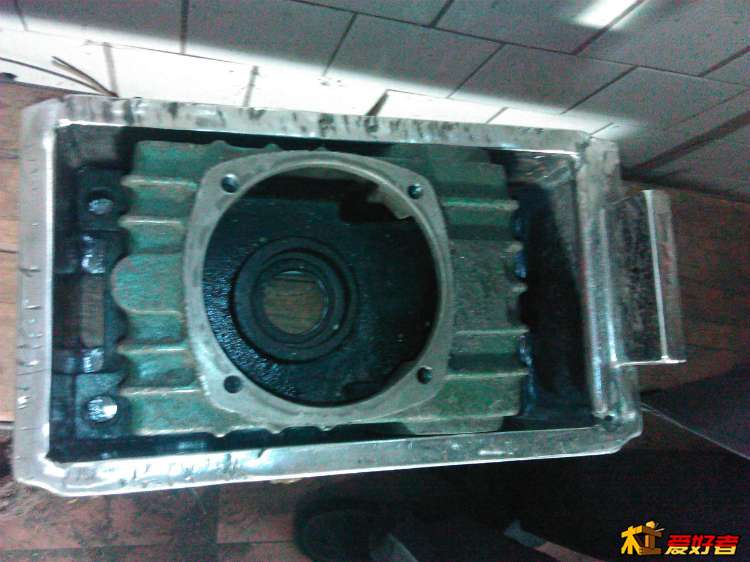

这是床头箱,由于我用了一个卧式的减速器壳体代替,因为方向不同,需要另外在做一个转换箱体,这个箱体做的有点土豪,用的刚板是15MM的.够实在了吧,

MOFEIDIY · 发表于 2015-2-4 12:57:22

床头箱不建议自制，买个仪表车床的床头箱是最好的，精度肯定比自制的强，费用应该差不多

佛珠缘001 · 发表于 2015-2-4 19:03:21

MOFEIDIY 发表于 2015-2-4 12:57
$ M, s* m, A0 p6 n' @$ q6 a: s; _5 G床头箱不建议自制，买个仪表车床的床头箱是最好的，精度肯定比自制的强，费用应该差不多

这个减速器壳体，是我从废品站回的，

佛珠缘001 · 发表于 2015-2-6 22:19:23

七县区 · 发表于 2015-2-6 23:11:08

咱俩预备的差不多。今天我的全部到齐。明天开始组装

木弓长 · 发表于 2015-2-6 23:35:04

佛珠缘001 发表于 2015-2-3 19:30
+ f- P! P3 k: B' o% }5 y! c3 U今天把槽刚的槽开了，床头箱也做好了。我用角磨机开的，切割片特别给力，用了三片就开完了，总长1610 ...

具体介绍一下怎么开的槽，挺整齐的。学习一下!

热爱DYI · 发表于 2015-2-7 00:46:31

佛珠缘001 发表于 2015-2-3 19:30% `2 y2 p* C* o& S! P8 j& w5 X4 @/ Q) j- [
今天把槽刚的槽开了，床头箱也做好了。我用角磨机开的，切割片特别给力，用了三片就开完了，总长1610 ...

不先做好加强筋再开槽很容易变形的。
