求助，自己DIY的机器，雕刻牌子往左平移

数码家园

hgc920115213 发表于 2015-1-30 17:04
我也都给接水管上啦 现在没出问题  谢谢啦

9 D" a/ E& p( Y' G. m" V3 t客气了,问题解决了就好了

wj237905667

0 M: P3 j2 h1 h  A: ^7 [

hgc920115213 发表于 2015-1-29 00:05
终于等到林大神的回复了，那个侧脸佛就是您的图，可是竟然让我换电脑，并口不靠谱吗？不是说USB不靠谱嘛 ...

* j" D6 M2 @  Q6 U磁环有用 我亲测，不过你的偏移不像是干扰，不过磁环很便宜 装了也没事，你拿普通木板 多测几次，看看是不是总是往一边偏，每次偏的长度是多少，找下规律才能好做判断。有没有百分表你可以先打下水平

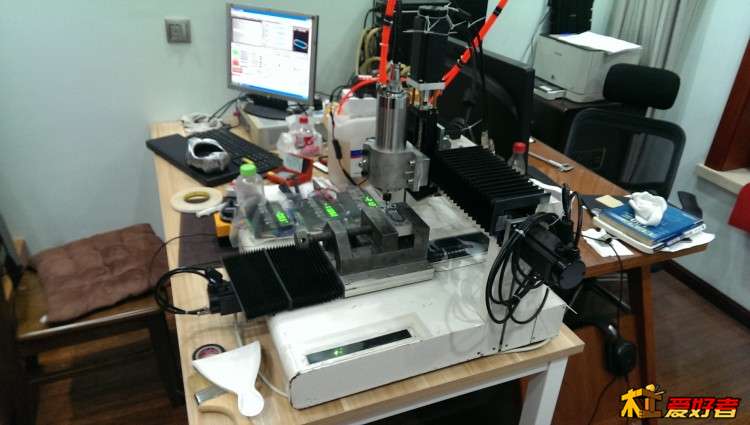

我的机器带有编码器回馈的，丢步失步一目了然，线上带磁环，尤其是变频器出线我带了连个磁环。

wj237905667

数码家园 发表于 2015-1-29 16:15
. ]- D+ E9 b% h1 s7 @5 @+ o- `/ d其实你可以查查电路上的地线是否是真的接地了，我开始的时候没注意，总以为住的房子三插就有地线的，到处 ...

和我一样 我以为我家的地线是有效的 ，那万能表一量，，艹 才16V是废地线 后来加了磁环就没出现干扰了

小鱼燕子饼干

我原来试机也这样，接地吧

hgc920115213

wj237905667 发表于 2015-1-31 19:17
磁环有用 我亲测，不过你的偏移不像是干扰，不过磁环很便宜 装了也没事，你拿普通木板 多测几次，看看是 ...

谢谢回复 现在好啦
6 c- L& h( r" k% H6 J3 {5 i

rsunny

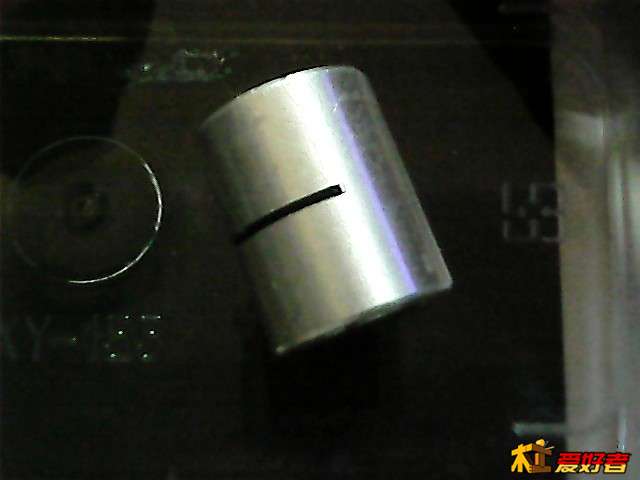

楼主的问题我也遇到过，时好时坏没有规律，一开始认为是X轴丝杠副配合过紧，拆下检查，并用轴向轻撞击方式试图将铜螺母和丝杠增加间隙，但问题依旧，隔一段时间就会犯一次相同毛病。脱机用手转动X轴，主轴向右移动时，偶尔会有阻尼感觉。将步进电机拆下，发现联轴器靠电机一侧有划痕，且联轴器只有一道不到180度的切割缝，起不到调整电机和丝杠安装误差（轴线不一致）的作用。换了一个新联轴器，问题解决，现在一切正常。两个问题必须注意：
1、小功率步进电机扭矩小，联轴器必须徒手能搬动，我图示的这种联轴器和硬性连接没有区别。
- {/ i$ q) N0 }0 F* g2 e6 b! k6 N
, z. g8 w; J" ?; q( K, U! a2、锁紧联轴器时，联轴器两端一定留足间隙，决不能靠一侧太近。
6 _. B! x  Q, x( @- W2 m我用的是林大夫的3040，没向他反映过这问题，一个是用料，一个是安装技术，都有点儿问题。

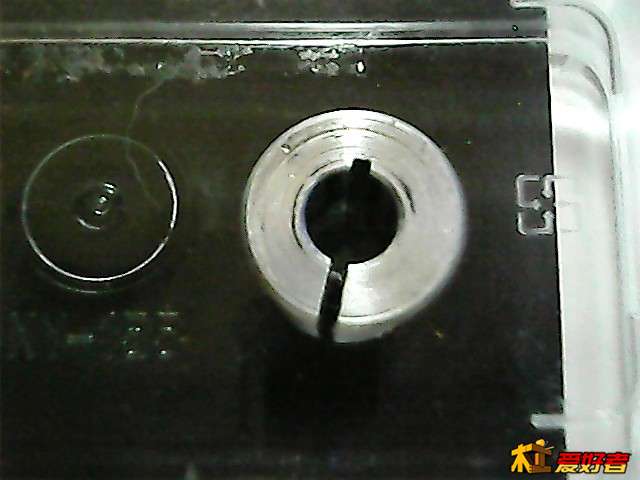

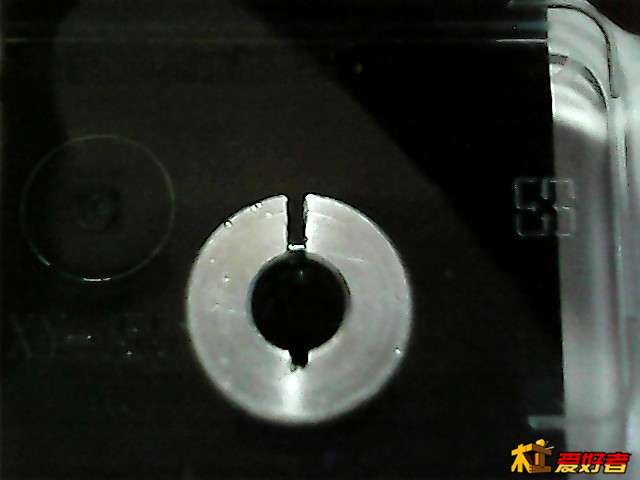

看我的几张照片：
& x6 g% U8 k2 m8 X9 }

# a0 F! a$ T4 P3 W1 ~* p" L

rsunny

) F  ~0 v8 q8 E  ^  I4 v

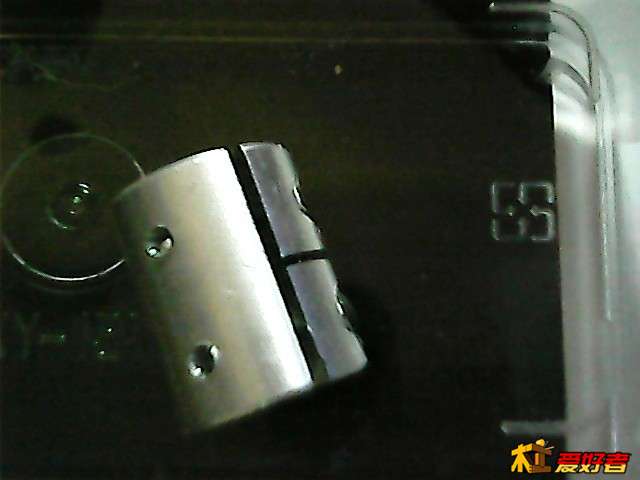

9 C4 Y6 j4 b6 C3 c$ i我改用这种联轴器：手握两端晃动，联轴器应有明显摆动。我的看法是，绝对不会是电磁干扰的问题，您的电脑运行其他程序出过问题吗？为什么一接上雕刻机就出问题？那一定是雕刻机有问题，机械上的问题，很好判断。

: h5 C+ q' @1 I. f$ |  R

rsunny

蓝色老虎 发表于 2015-1-28 20:16
0 X: e( t- d9 @6 D" J5 }- ~9 w& @联轴器松不，或丢步

联轴器松不能只向一个方向偏移。
