上周做了一小批黑胡桃木蓝牙音箱，有较为详细的过程图片，分享给大家

fchtvcwt

黑胡桃好料配上好音频系统，放家里看大片，那感觉爽

lyf930

卧槽  有用精雕来开燕尾的

木工爱好007

lyf930 发表于 2015-1-20 00:07
5 q& V/ x" E+ H1 k5 w0 Y! ~卧槽  有用精雕来开燕尾的

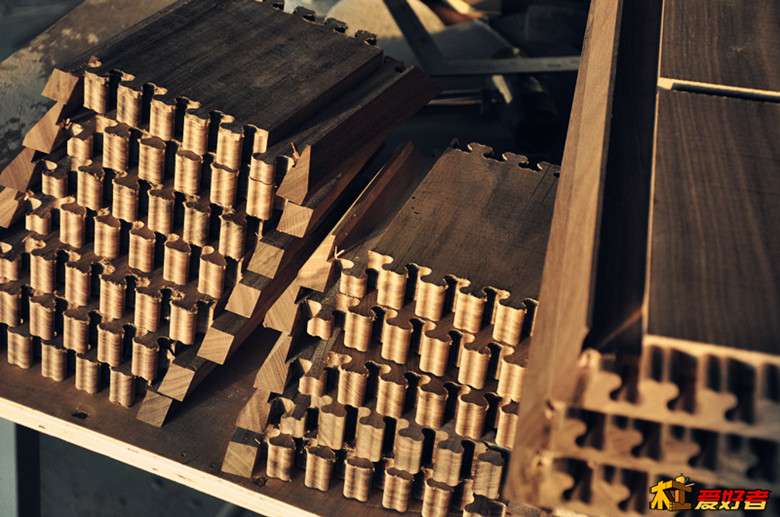

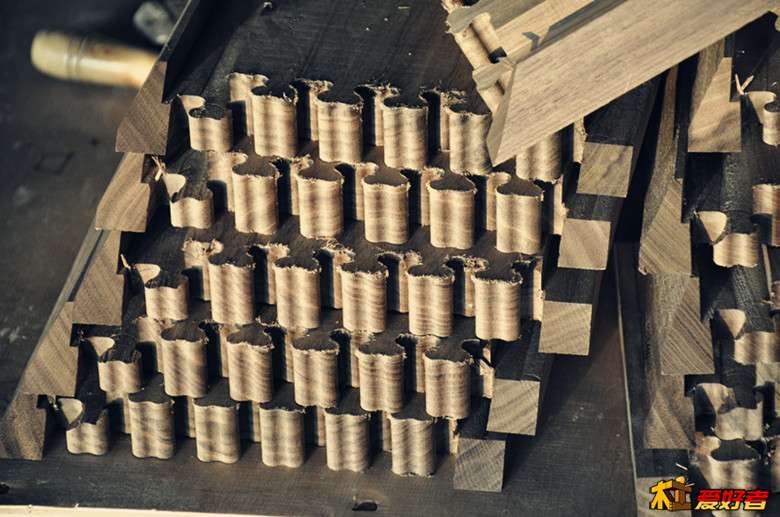

( x. P/ M- i1 o/ \' l9 P# e这可不是燕尾榫，我自己称之为心形榫或骨头榫
参考一个老外的设计

木工爱好007

fchtvcwt 发表于 2015-1-19 23:38
黑胡桃好料配上好音频系统，放家里看大片，那感觉爽

. D" n: Z3 ^0 K! N- ~$ {我做音箱的目标之一就是打造一个高端的全实木试听系统
不过方案还没有想好，嘿嘿
7.2声道系统的


+ `. t. g  v. E

木工爱好007

木木在成都 发表于 2015-1-19 19:25
我靠··这个榫卯真心霸气···太精致了···已经升华到艺术级别了··等待成品·五星好评不解释·顶起· ...

' q2 Z5 G9 ^1 i6 d. ~% Y谢谢肯定 成品图片过几天马上呈现 嘿嘿

木工爱好007

ljx791230 发表于 2015-1-19 21:25
佩服。。楼主这个榫卯的刀路是自己做的吗？

自己在artcam里面画的刀路，其实刀路很简单的
3 g  ]9 f* W' L0 f

木工爱好007

6 E. |. L6 J" i5 H9 u
继续上图，还是有些地方没有记录到，没办法
5 \. o6 i8 k- R. N. o" V6 l: I做事情做着做着就容易忘记拍照，除非有个人能拿着相机在旁候着
+ T  W- Z: N4 i+ h5 W) t- H( C' P

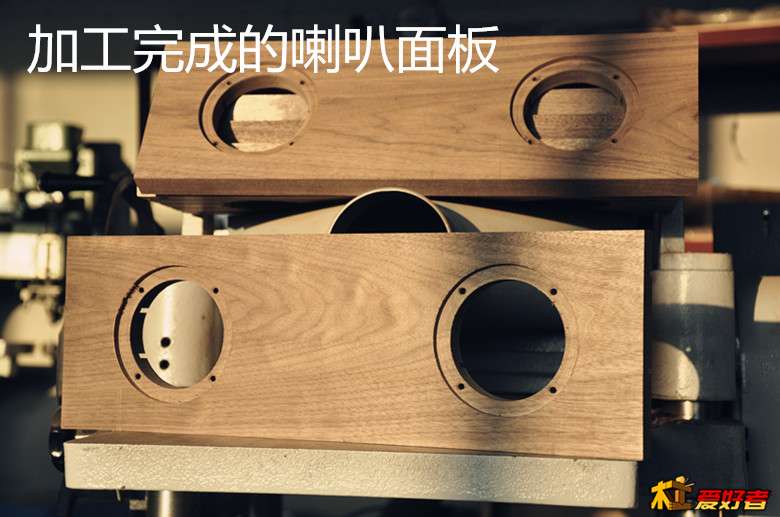

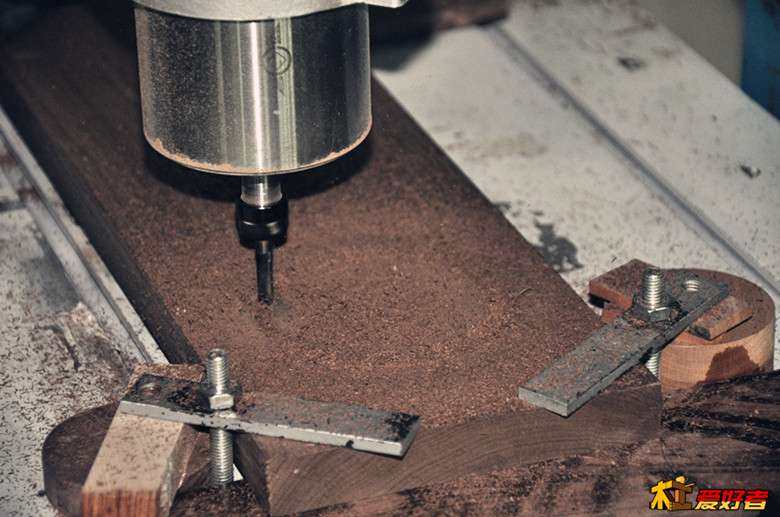

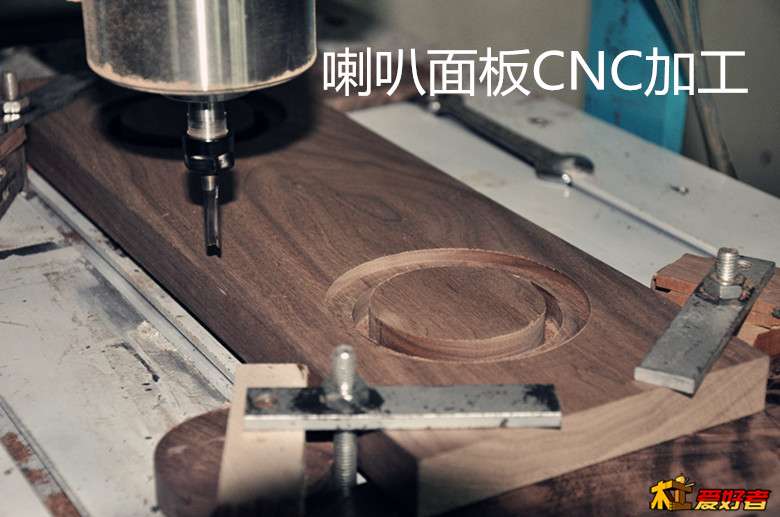

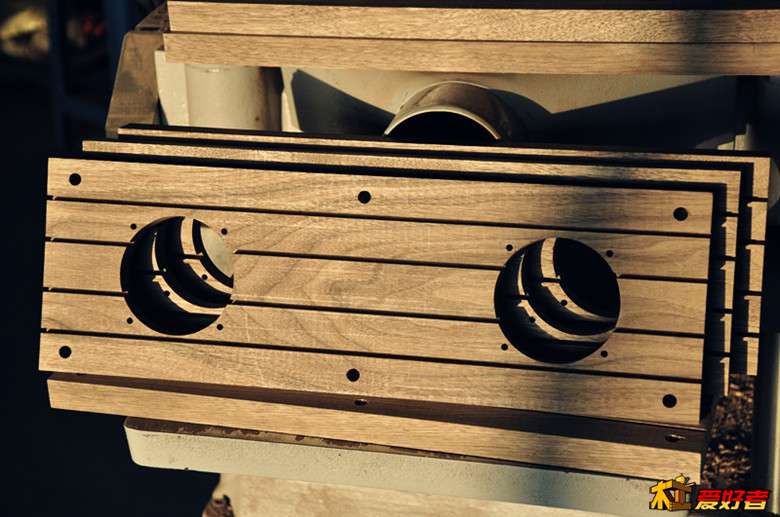

这是音箱喇叭面板的加工图片，为了防止实木的变形，在背面拉了几道槽

0 y! B# k5 A' I1 s! h
* o/ g, T: d/ O. F0 m' W
9 Q! S* L$ d: _5 C. b1 t4 ]% E
) T9 k% `0 U) P6 @+ b" [, V
0 n3 h0 c7 _" e: r" q: g, u

& m* t& `3 U; ]% ~( z


2 }* k- B$ x4 v' _! o
# [% I8 s8 W8 b! a( D

木工爱好007

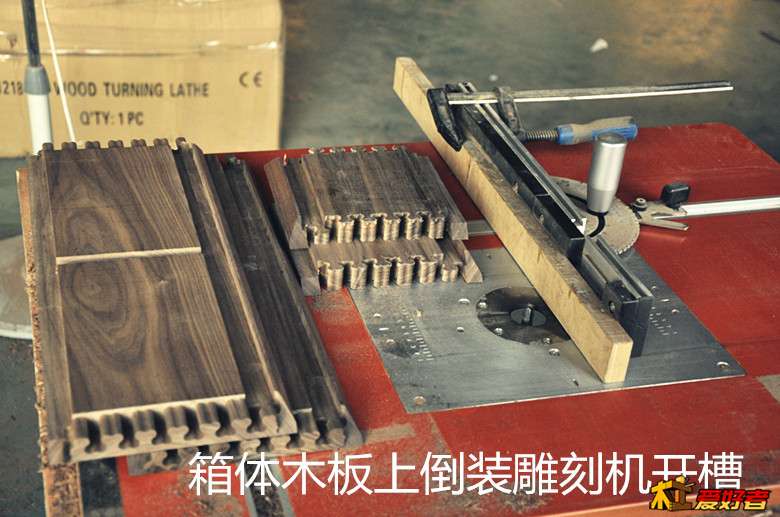

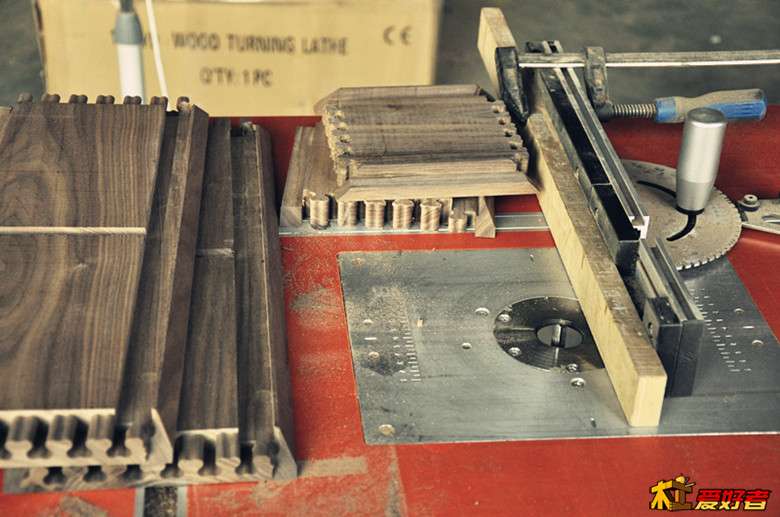

箱体面板的倒装雕刻机加工过程和手工处理过程没有用图片记录，见谅啊

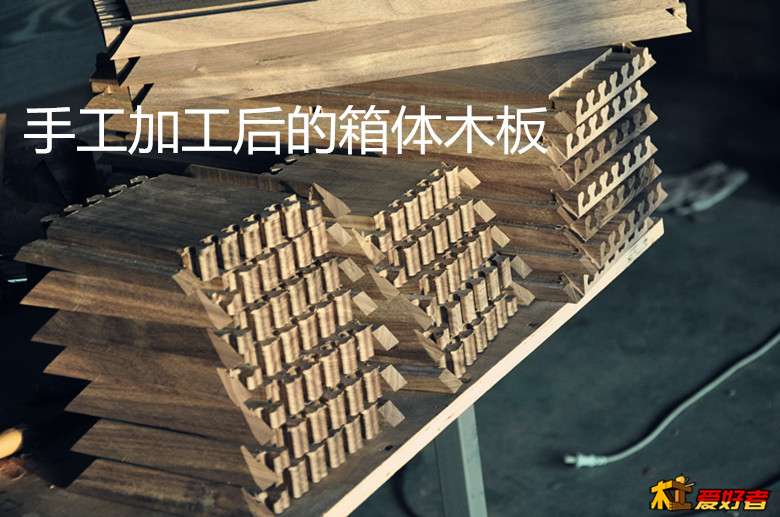

这是加工后的木板的样子，箱体结构还是比较合理的
6 T+ }8 W; x: H& B
0 f1 }* B) w" h& y0 Z+ s$ j# u& A
2 X# f. F- A' ?' v
3 Z3 u$ @; M- t& `2 I- j+ c, P+ c



) S. m& u" n) G$ O* e4 W, Z* l$ i: y


0 ]* n' P+ c6 S2 n. [

% h0 I0 O# j" S6 E6 I

- j. @9 K1 T1 v+ U

木工爱好007

不知道这个帖子能够得上精华帖吗？
大家帮我向版主请示一下，昨天给放了短时间置顶了，很感谢，有成就感了

animalyilei

这过程就是精华啊
1 J9 D( a; U, e# ]9 \1 r$ K全黑胡桃木出的CNC音响
5 f! ?% Y; F8 \4 b# O* ]爽啊

shangb2000

你对雕刻机转速了解吗？能告诉下大家这方面知识，尤其是在什么转速下对于不同软硬木质不容易蹦边。

ThinkpadR

求问哪里能买到黑胡桃木，价格大概是多少合适？

十八工房

非常漂亮

木易老三

木工爱好007 发表于 2015-1-20 08:29
+ D+ t) U) ~' h箱体面板的倒装雕刻机加工过程和手工处理过程没有用图片记录，见谅啊
这是加工后的木板的样子，箱体结构还 ...

8 m9 H* o) a. F/ \/ r精品，精品，绝对精品。7.2声道，高端家庭影院啊。邻居享福了。
弱弱的问一下，没有高音喇叭的位置吗？中间隔断，扰流板的位置有什么要求呢？

木工爱好007

shangb2000 发表于 2015-1-20 10:32
你对雕刻机转速了解吗？能告诉下大家这方面知识，尤其是在什么转速下对于不同软硬木质不容易蹦边。{:1_234: ...

) u1 e- A5 j, C, m) K  _) |1 U这个我不了解，在我的脑子里面 转速越高越不容易蹦边
所以加工的时候，我把主轴电机转速设置到最高，从来没有出现蹦边
