中毒犹如埃博拉，准备的东西基本到齐，开工！

sdbzklj · 发表于 2015-1-19 11:58:40

海底的草坪发表于 2015-1-19 11:06
/ ?7 {. E+ ]1 o; A& o7 M! _- G又一个中毒的，哎，进了这坛子没几个能扛得住呀

是啊！我挣扎了很久，都快拖出一只脚了，又被几个出现的狠狠的给踹下去了！

BennyBao · 发表于 2015-1-19 12:01:39

请问立铣和刀架光轴上那两块很大的滑块是什么东西？

sdbzklj · 发表于 2015-1-19 12:22:35

BennyBao 发表于 2015-1-19 12:01 7 U" l- g- z+ W6 ? B6 q
请问立铣和刀架光轴上那两块很大的滑块是什么东西？

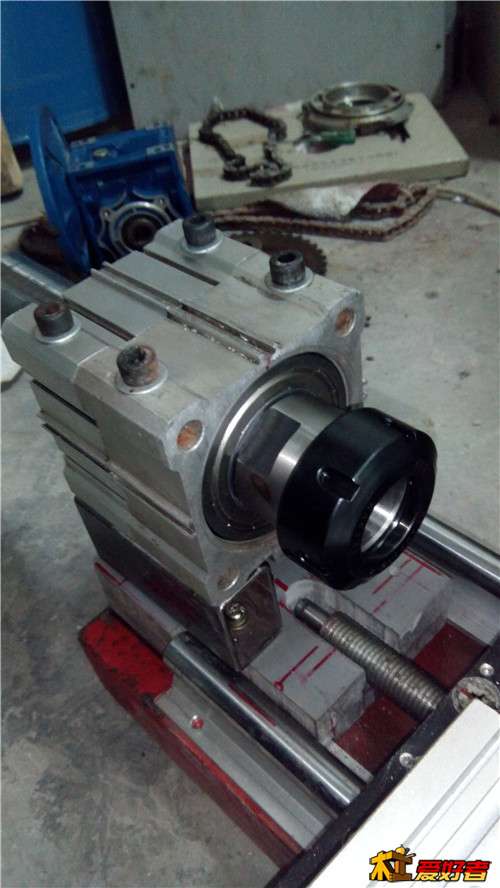

我D这台床的底线是公司里现有的东西拿来用就好，尽量不花钱，同样前提下闲置的物件优先、新的优先，所以我的东西里面有些是些很怪的东西，单论价钱的话不划算的，跟你的床子全部买新料制作不同。那两块大家伙是两只连杆气缸，单价近3千元，只是不用了扔在垃圾堆里很久了，拿出来用，厚重、很稳，并且带有固定槽沟可以随意固定加工件，立柱用的那块总高250mm，很稳定，无框量。

BennyBao · 发表于 2015-1-19 12:42:16

sdbzklj 发表于 2015-1-19 12:22 % I- R# s# L) y! g6 a
我D这台床的底线是公司里现有的东西拿来用就好，尽量不花钱，同样前提下闲置的物件优先、新的优先，所以我 ...

好东西啊，刚性没得说还自带t槽。另外，床头还要垫高吗？貌似离刀架底板很近啊

sdbzklj · 发表于 2015-1-20 18:10:46

本帖最后由 sdbzklj 于 2015-1-20 18:42 编辑

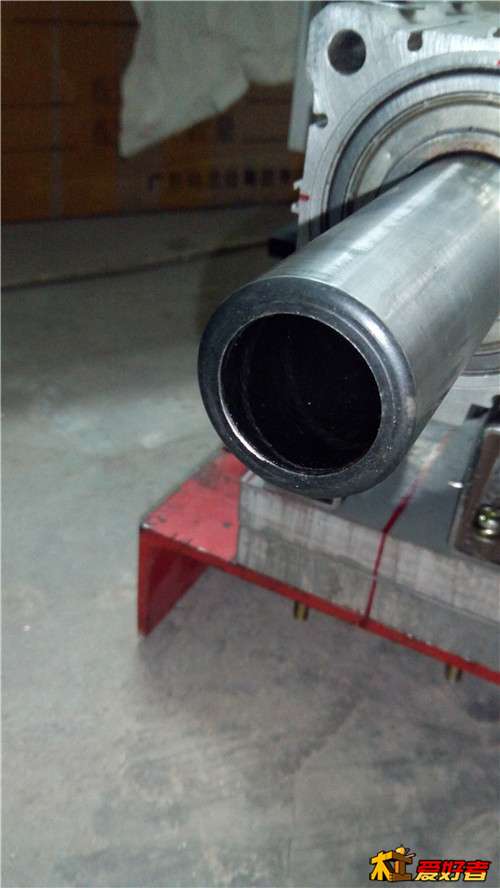

延长轴到了，继续干活！ IMG_20150120_150110_副本.jpg

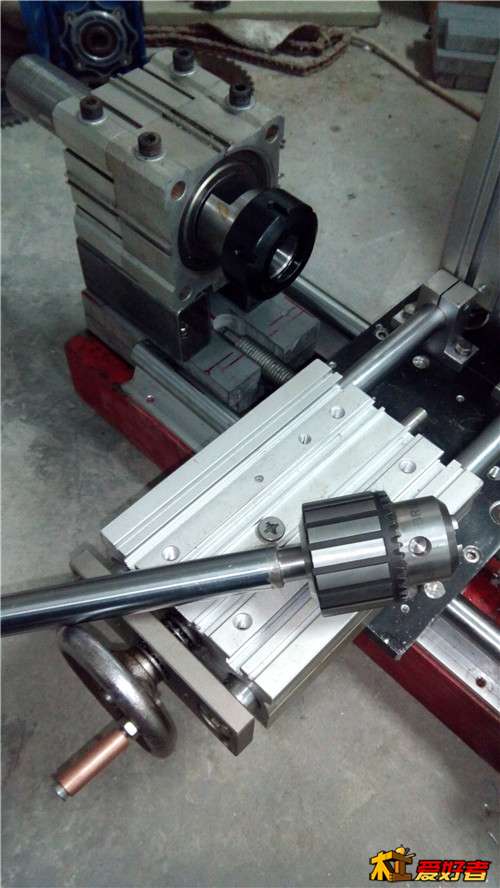

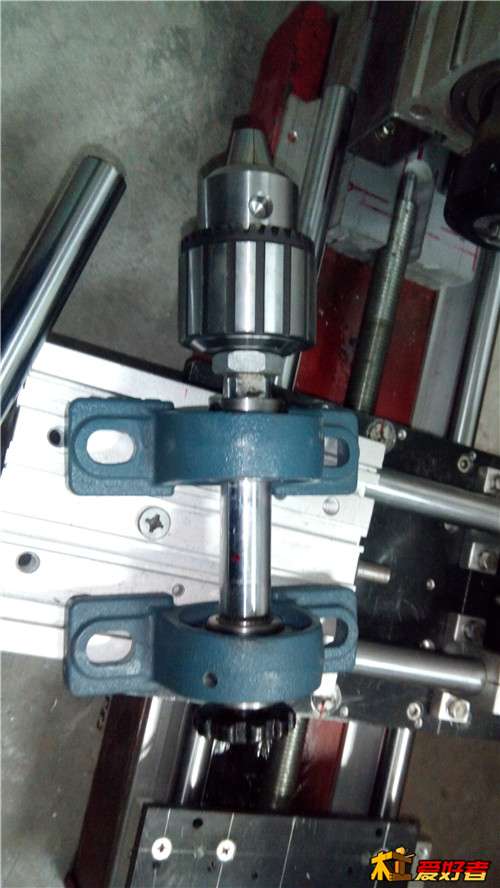

20mm的光轴加钻夹头。

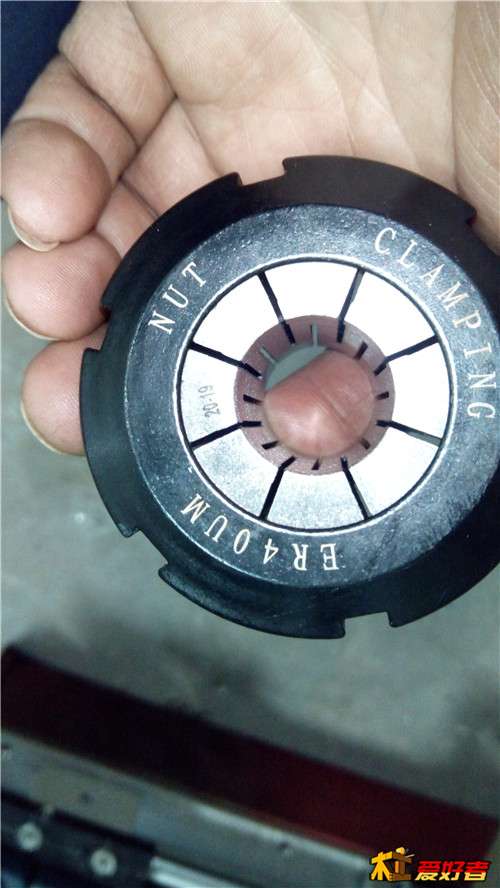

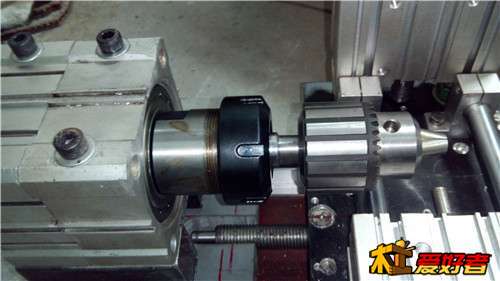

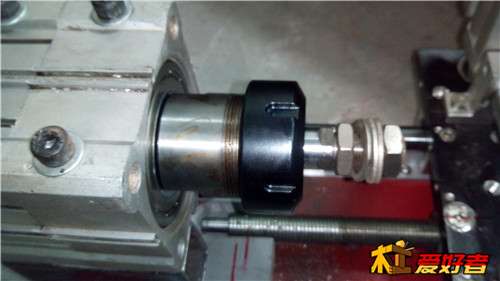

安装ER40-20嘴子，夹在延长杆试一下，正合适。 IMG_20150120_150500_副本.jpg

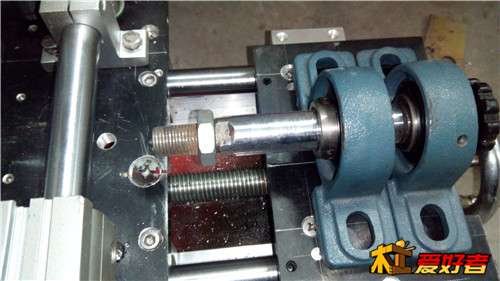

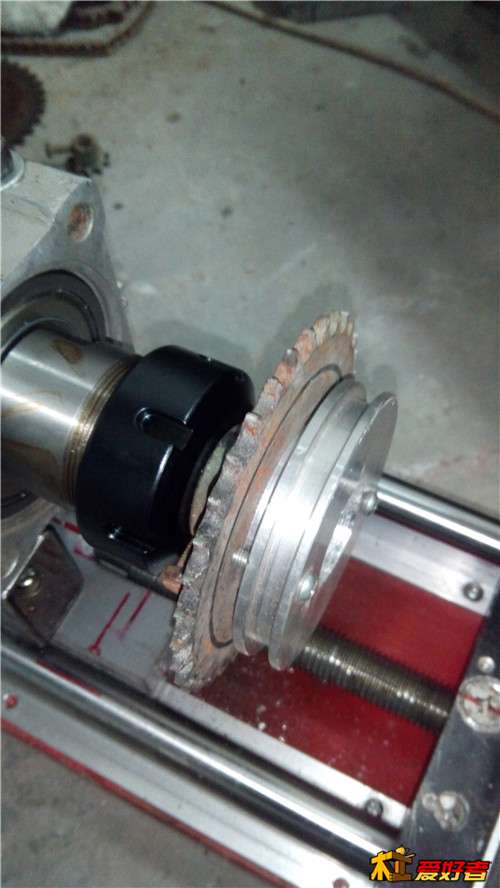

皮带轮还没有呢，看看我的自贡，呵呵，夹头夹上一根带螺纹的16mm准备夹锯片和砂轮。

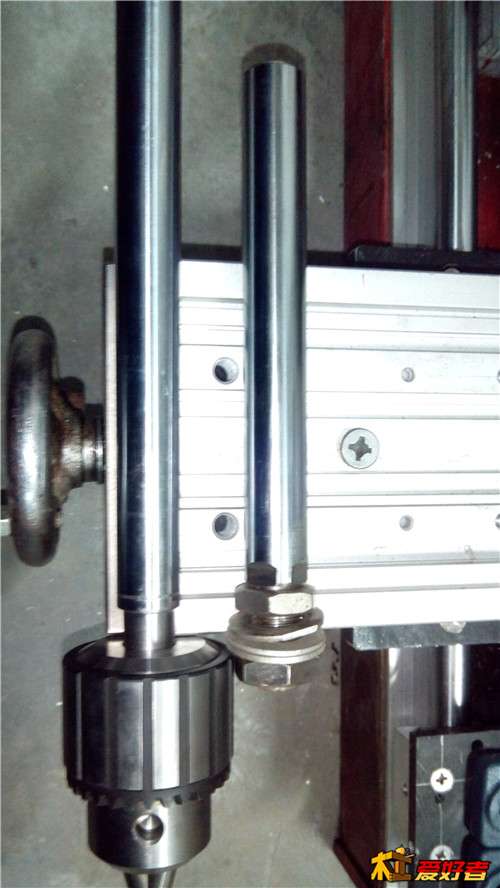

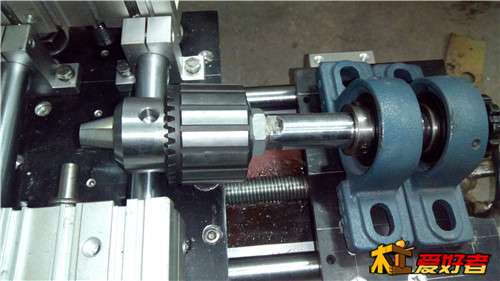

后尾顶也是多用的，加上钻夹头，可以不用夹头直接用自带的小顶尖， IMG_20150120_150934_副本.jpg

顶尖照片

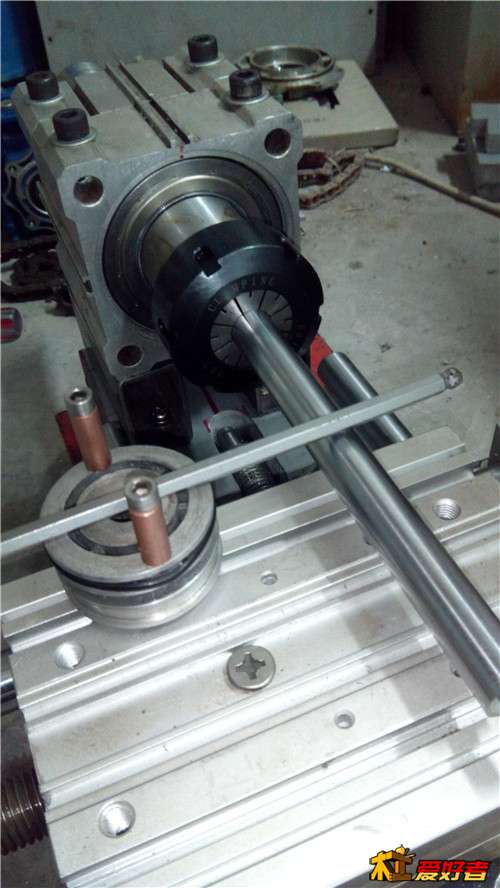

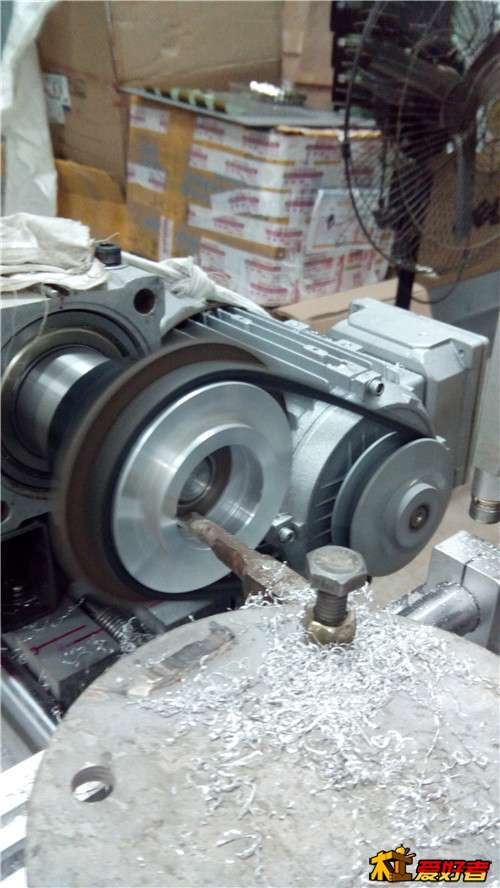

开始干活了！！光洁度还不错，电机临时用了一台180w的，结果一点问题也没有。

汽缸盖子去掉了，里面用固定底座的螺栓正好抵住，不会移动，

sdbzklj · 发表于 2015-1-20 18:57:26

本帖最后由 sdbzklj 于 2015-1-20 19:03 编辑

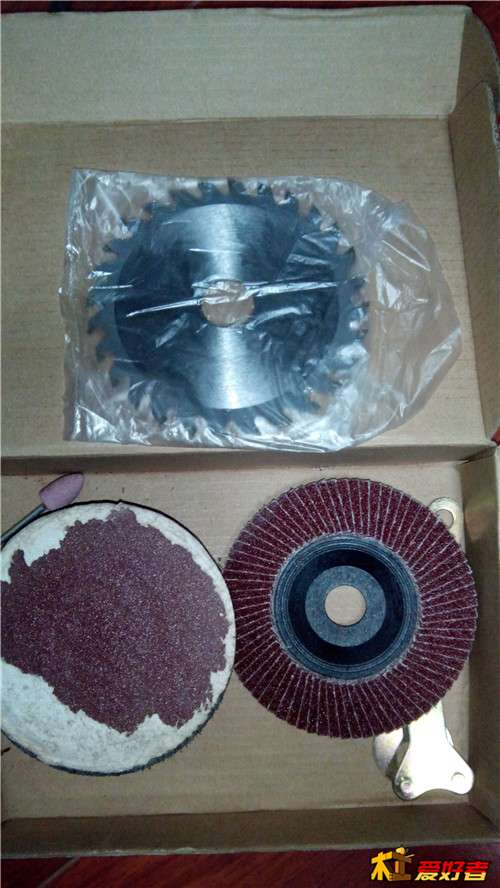

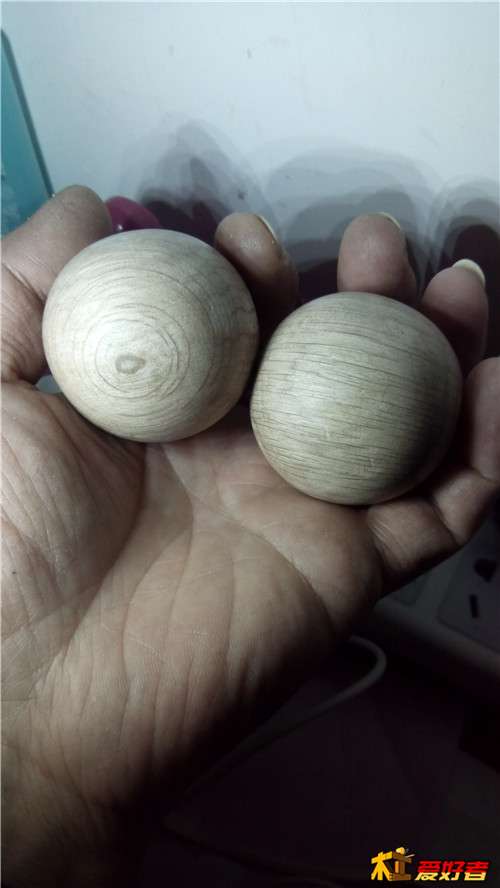

这次基本功能已经有了；台钻、车床、铣床、电锯、砂轮机、抛光机，佛珠机功能，可以做手球，20mm的ER40-20mm刚刚好，这款40的最大可以到32mm。锯片小了是买其他东西的时候送的，之前打算用RV40减速机壳子的时候的，感觉还能用，换了这个座以后就不行了，轴中心离上面最低50mm，锯片最起码得150的，甚至180的才行。变频器也来了，还没开封呢，明天再干，今天不干了。

情。莫离 · 发表于 2015-1-20 19:13:38

你这个造价大概多少，

sdbzklj · 发表于 2015-1-20 19:19:20

本帖最后由 sdbzklj 于 2015-1-20 19:20 编辑

情。莫离发表于 2015-1-20 19:13 6 U5 x, W( t3 F
你这个造价大概多少，

前面说过了；不计成本，呵呵！基本都是闲置物品，但是延长轴130元，夹嘴14一只，扳手一把16元，pu带5元一米，轴承买过几种，很便宜。大件基本不花钱。
另外，开孔刀，45mm、48mm、50mm，三个20几元。

季小峰 · 发表于 2015-1-20 19:20:08

大工程，期待！

情。莫离 · 发表于 2015-1-20 19:45:49

sdbzklj 发表于 2015-1-20 19:19
3 K% q) u. O/ O+ |. S前面说过了；不计成本，呵呵！基本都是闲置物品，但是延长轴130元，夹嘴14一只，扳手一把16元，pu带5元 ...

我的车床就差拼装了，造价大概2000元，都是铁家伙，拼好大概200斤

sdbzklj · 发表于 2015-1-20 20:10:08

本帖最后由 sdbzklj 于 2015-1-20 20:11 编辑

情。莫离发表于 2015-1-20 19:45 0 A1 {, C5 m/ {
我的车床就差拼装了，造价大概2000元，都是铁家伙，拼好大概200斤

拼装容易，校正麻烦死了，要想达到一定的精度，每一步都不能放过任何尺寸差错，刚性还要强。特别是加工一些孔、座、和中心的校调，太麻烦了，有时一点尺寸的差错都要拆掉一大片东西，我的还是按照可拆卸的设计的。
目前，我的电机和钻铣部分没按上的状态下，我刚刚能搬的动，大概100斤了。

情。莫离 · 发表于 2015-1-20 20:31:44

sdbzklj 发表于 2015-1-20 20:10
2 @8 @* ?2 W# Z4 b; z拼装容易，校正麻烦死了，要想达到一定的精度，每一步都不能放过任何尺寸差错，刚性还要强。特别是加工 ...

就是，因为这个我又买了百分表，反正早晚得买，要想省事从第一部就得准，

z5377 · 发表于 2015-1-20 20:44:45

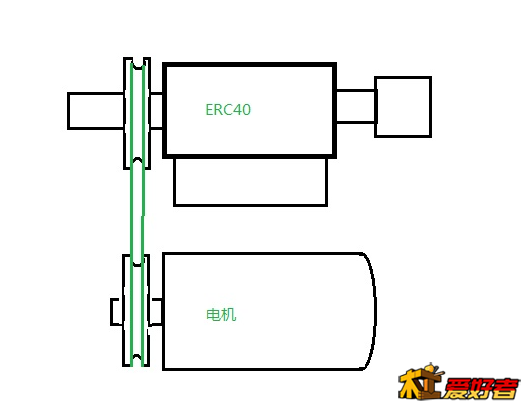

求延长杆和电机连接图

sdbzklj · 发表于 2015-1-20 21:01:53

z5377 发表于 2015-1-20 20:44
& a4 E/ {& F* r! L' H求延长杆和电机连接图

不知你看明白没有？

sdbzklj · 发表于 2015-1-20 21:16:54

其实，如果但是干木头的话，用rv63座加808、908轴承，也是c40-er40的杆子也行，并且安装方便，不用加升高座，我就是担心那么薄的轴承受不了折腾再半路完蛋了，才用的6208轴承。按座多用了好多时间，不过刚好找到了一款气缸的壳子刚刚好。气缸内壁都是硬化处理过的。
