自制卡盘（改良版）（增加试盘相片）

xiehan0528

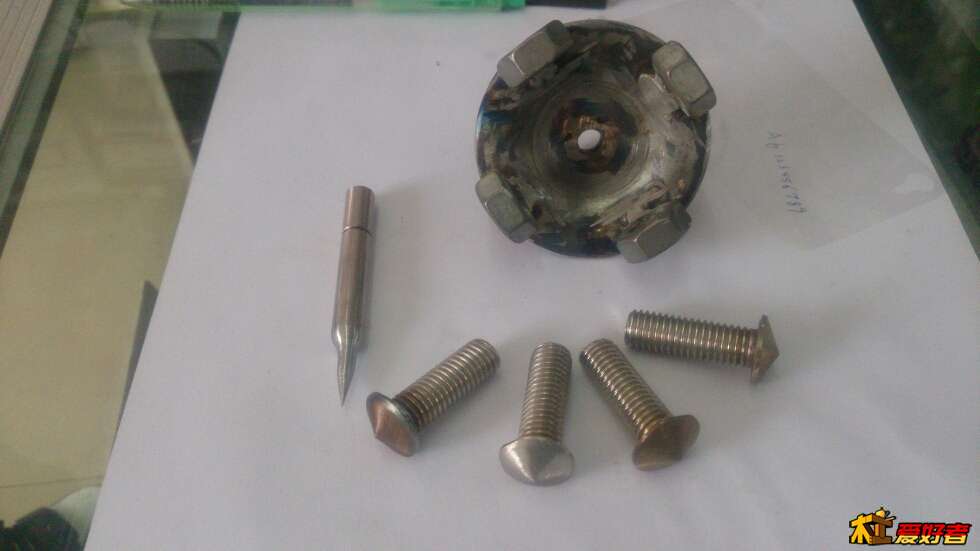

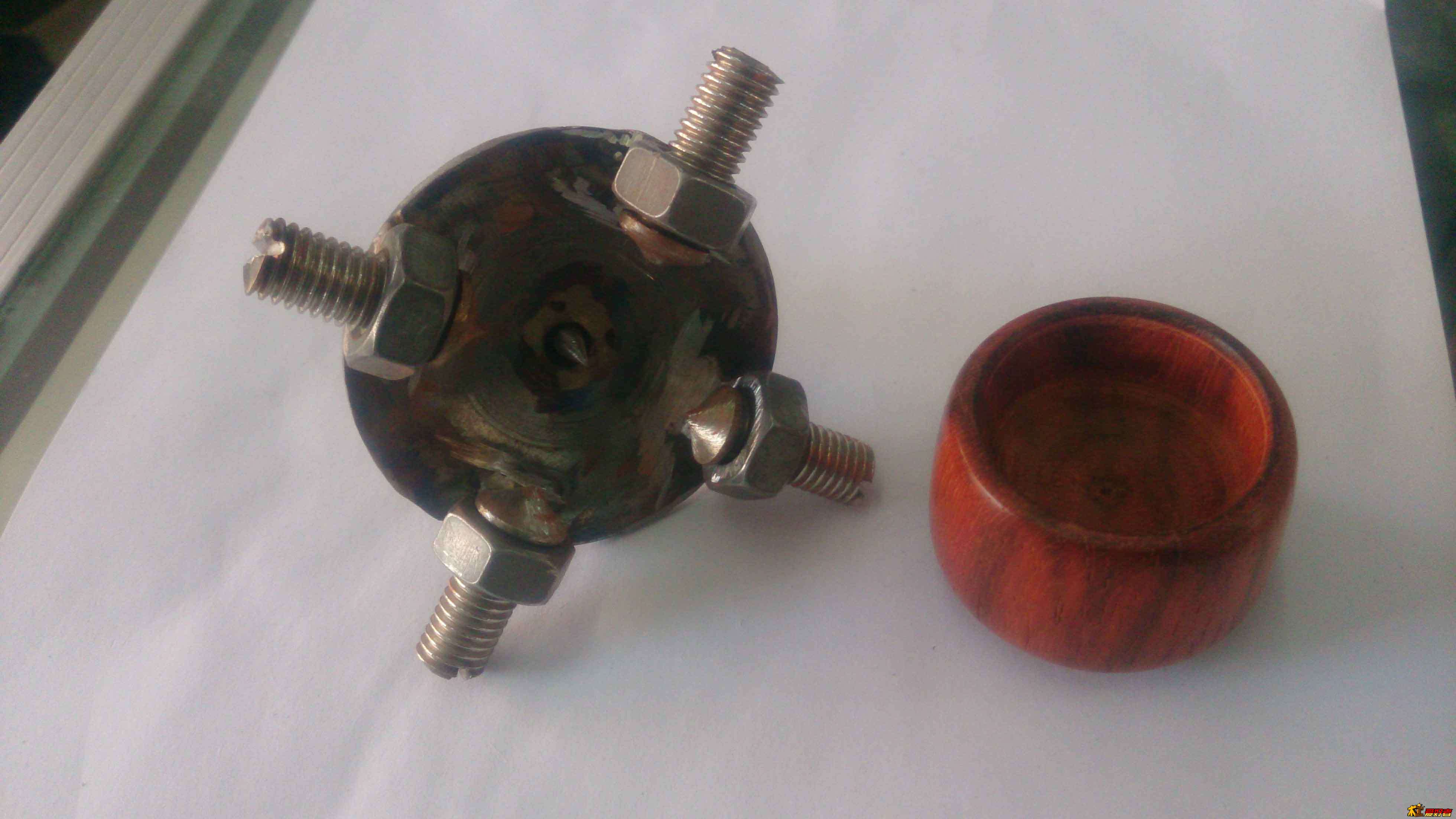

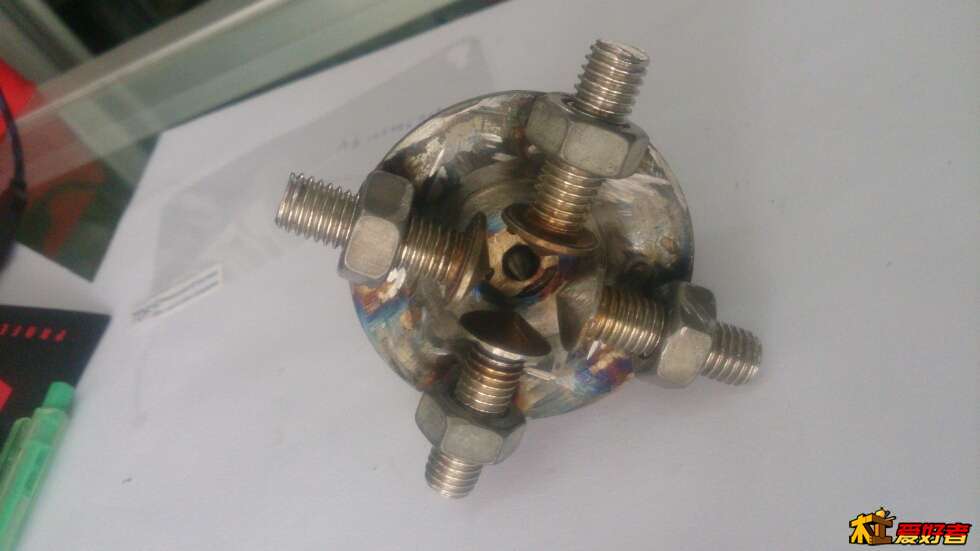

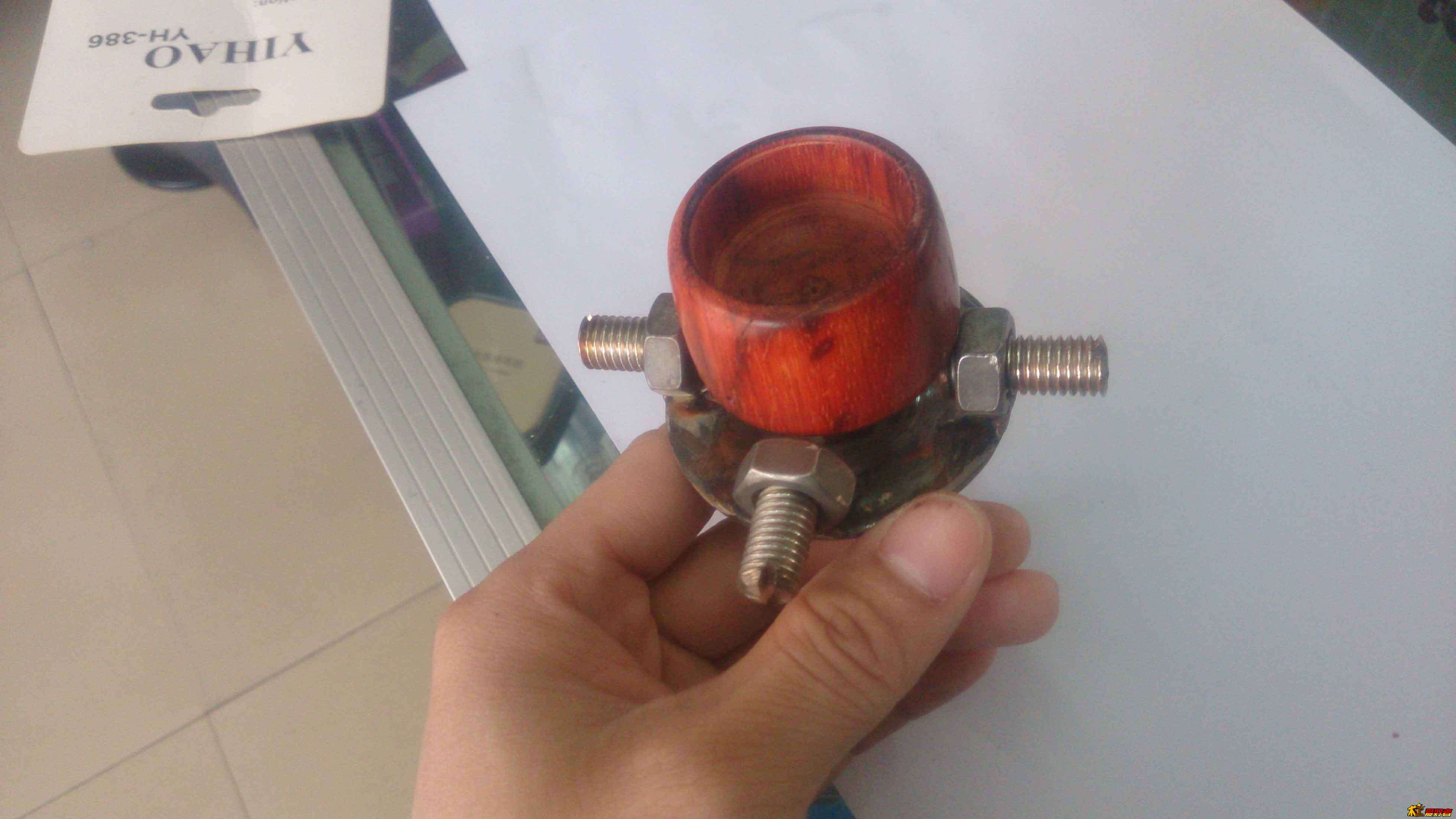

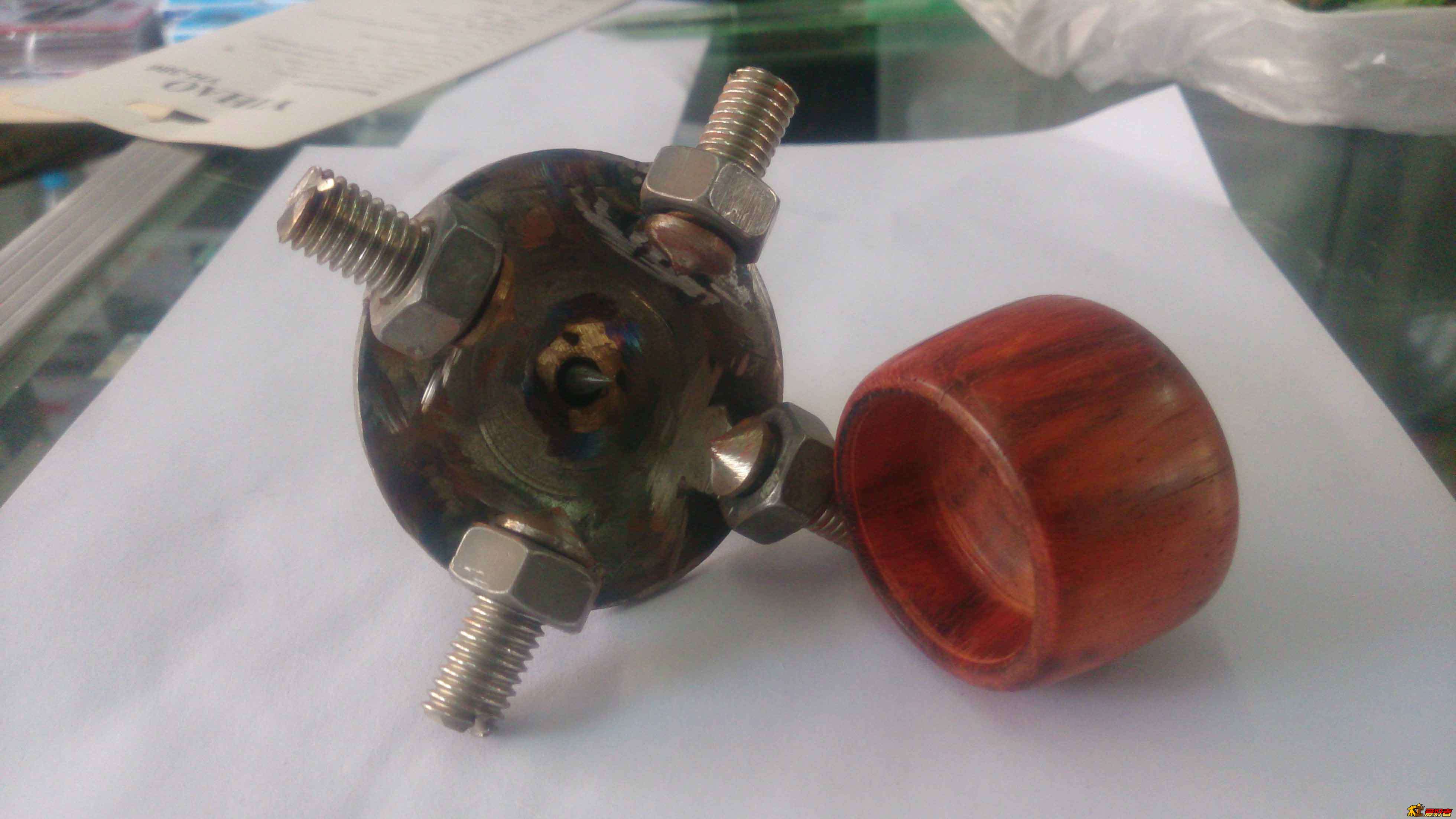

根据各个木友给的意见，为了安全和更紧固，已经将3螺帽改成4螺帽。另外，安全起见，为了防止螺丝在高速运转时飞出来，已经更改为反装螺丝，昨天有木友提到“接触工件的地方改成锥头效果会更好”。所以我将螺帽处全改成锥形，下午使用时效果很明显，工件卡的非常紧，即使电机卡住不转，工件依然没有滑动或变位，安全系数大大提升。（由于是自制卡盘，主要用在DIY小车上，没有那么专业车床那么大的转速和力度，所以请那些用专业车床的朋友不要喷，是否安全已经经过亲自证实。不是谁都会买成品卡盘，实用性是一个原因，价格是另一个原因。可以评论但请不要下什么绝对性的定论，谢谢！） 螺丝倒装以后，在螺丝尾部用角磨机切开一字型，这样可使用一字螺丝刀进行紧固。（由于是单边手工紧固，要想工件转的正，诀窍就是上“卡盘”先别紧固螺丝，然后用 后顶尖 配合固定（同心水平），在旋转调节4颗螺丝的松紧度，然后退出位顶尖，即可正同心，且工件不会偏转！亲测！）

不会磨圆刀。刀头不够锋利，掏的深度还不到位。

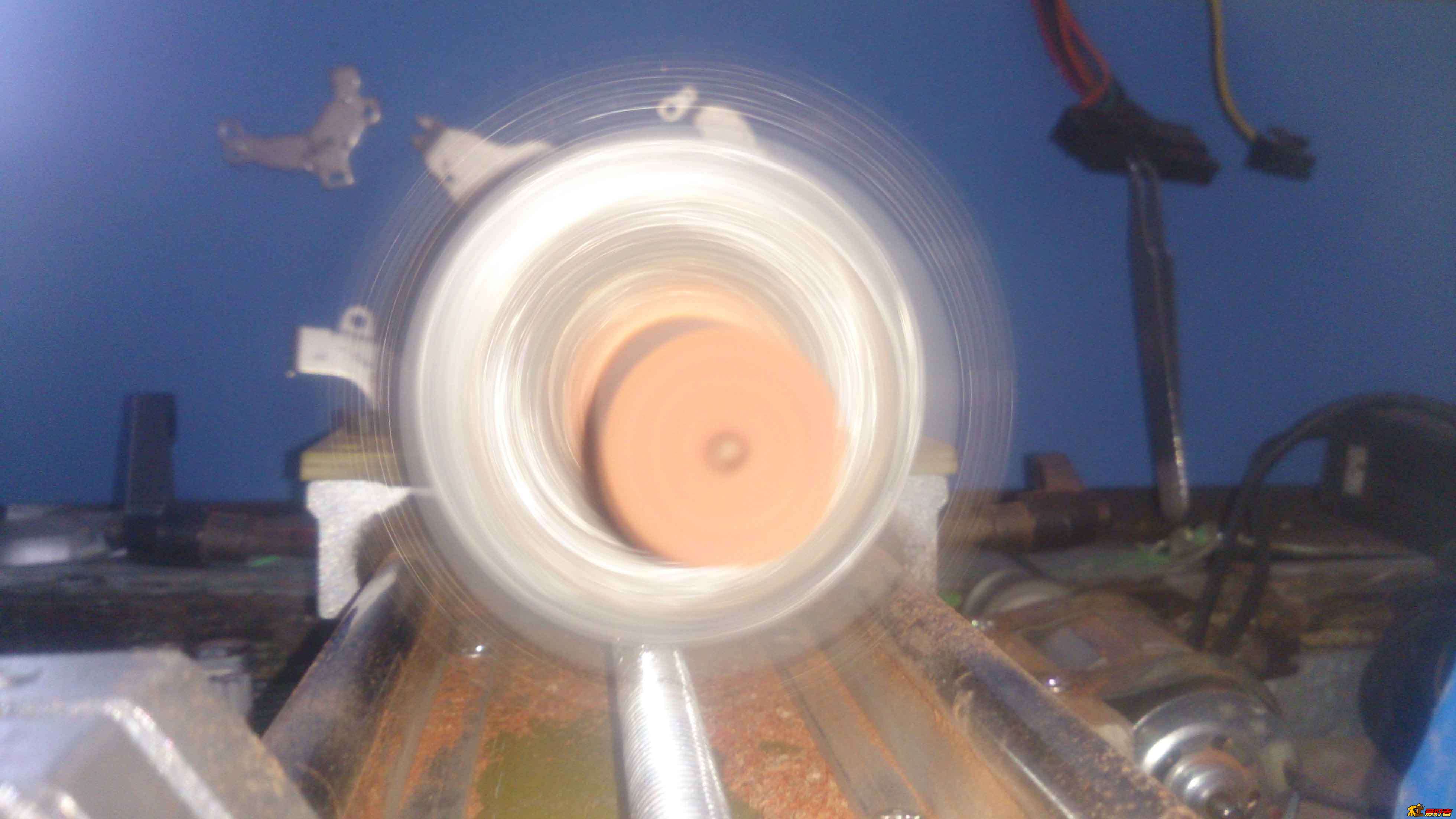

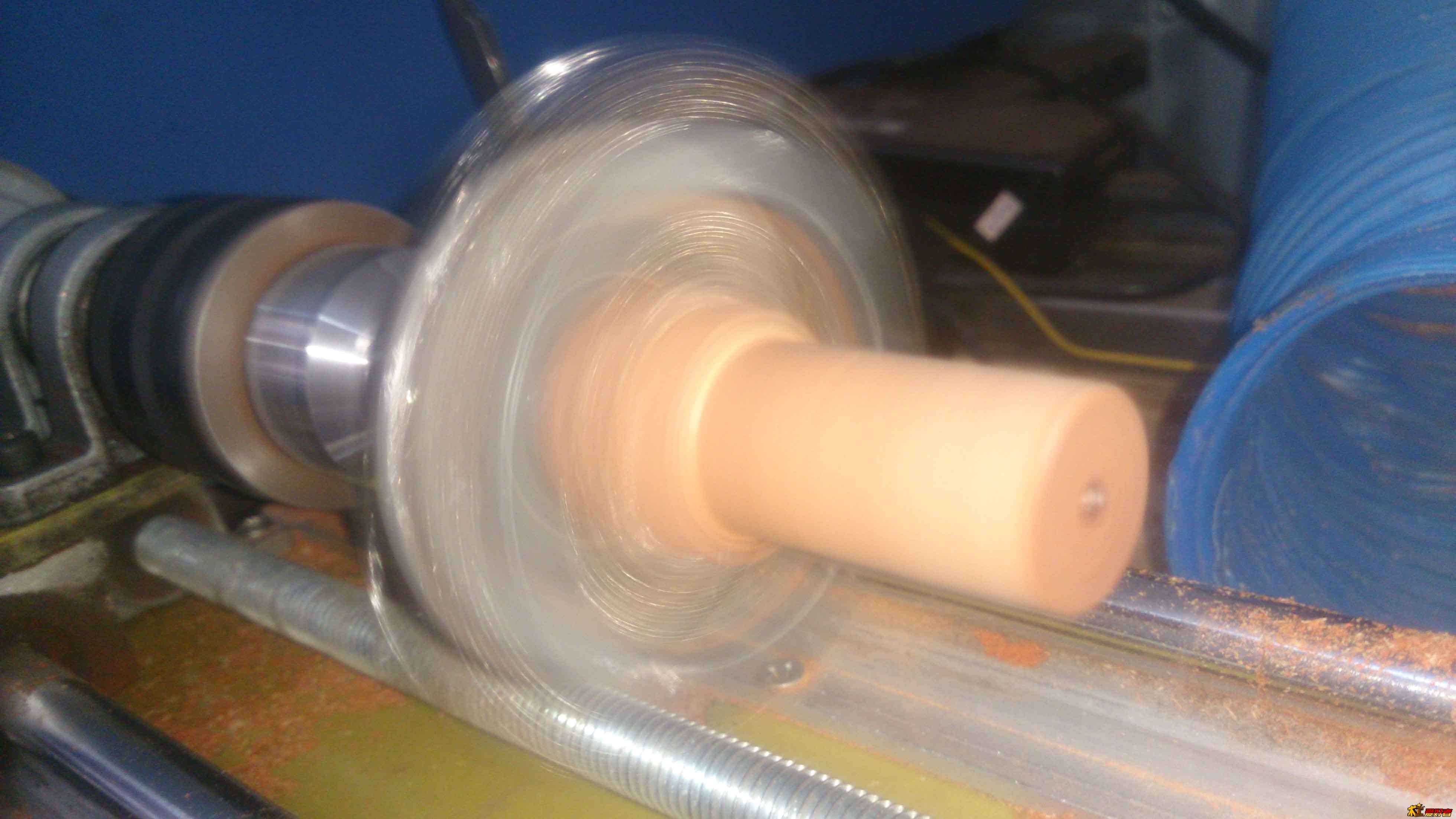

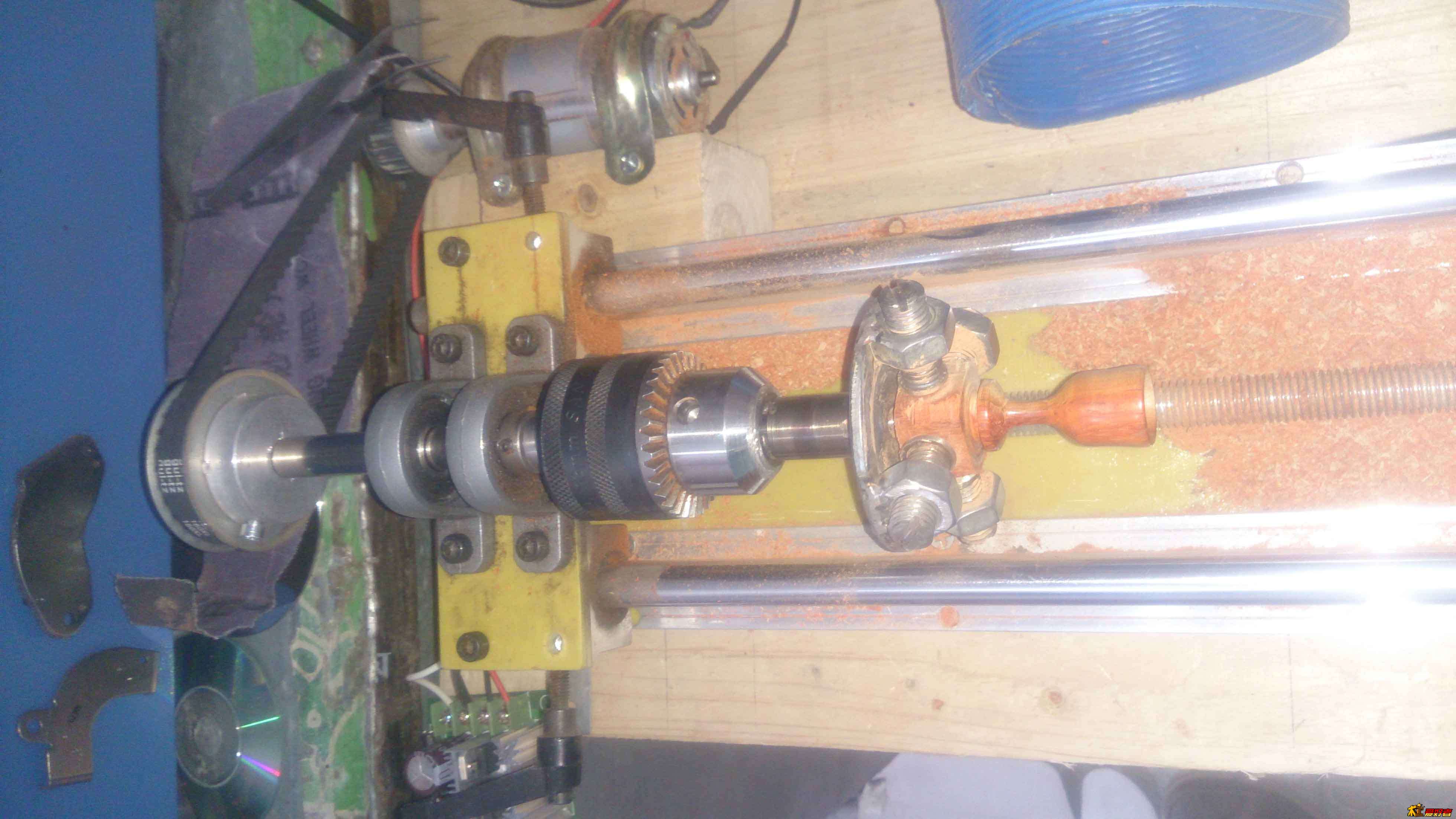

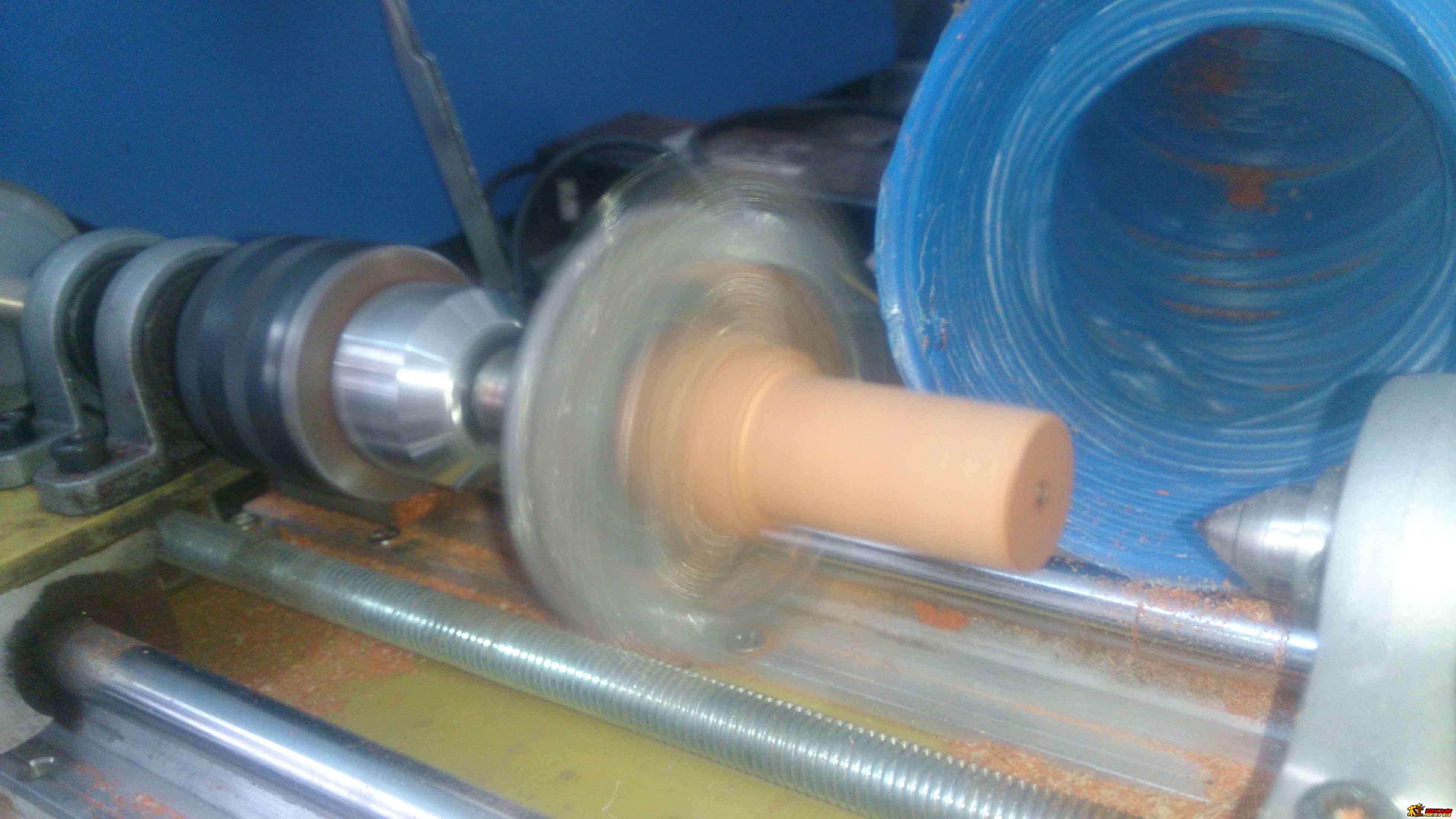

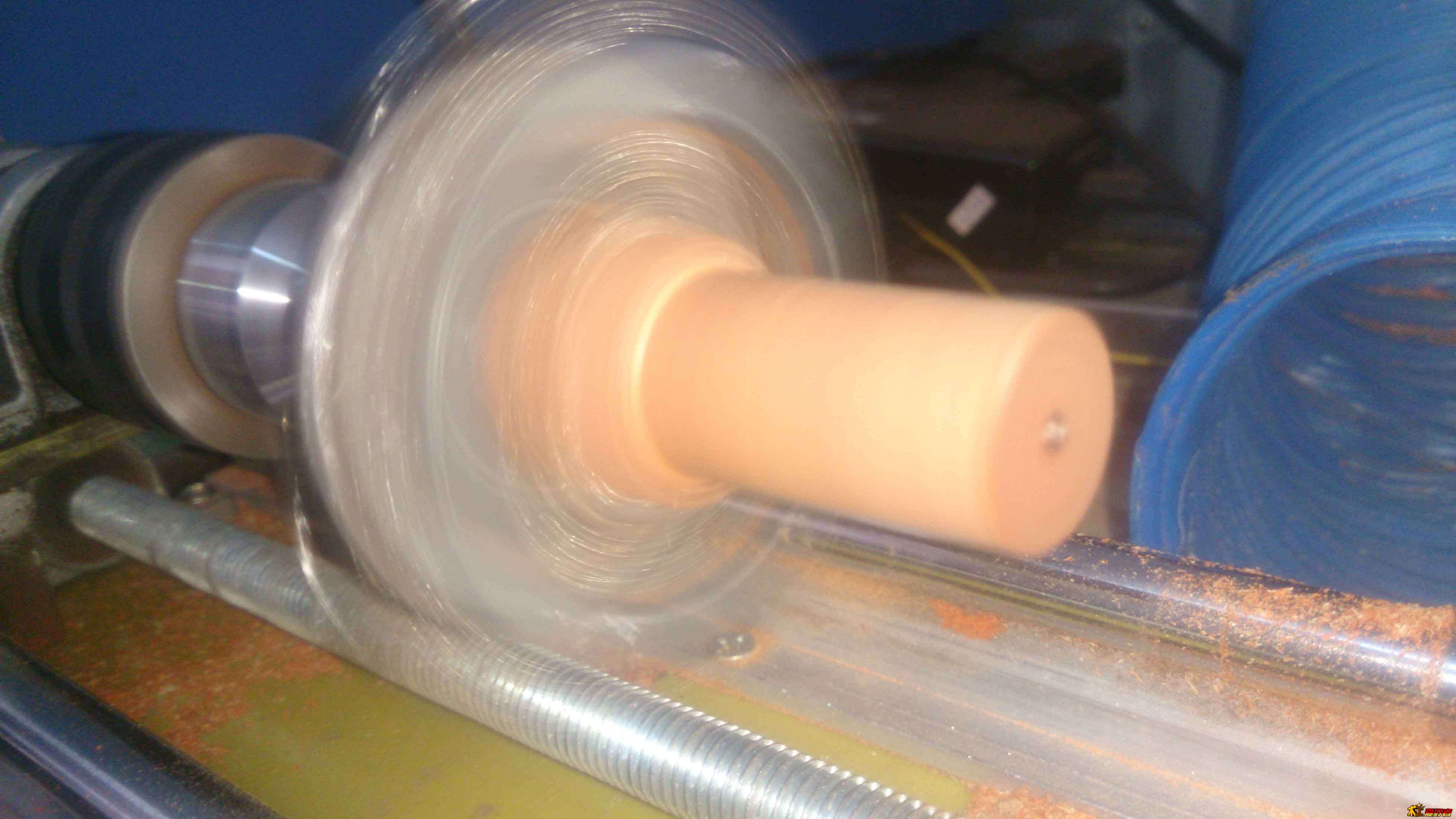

夹持木件工作状态

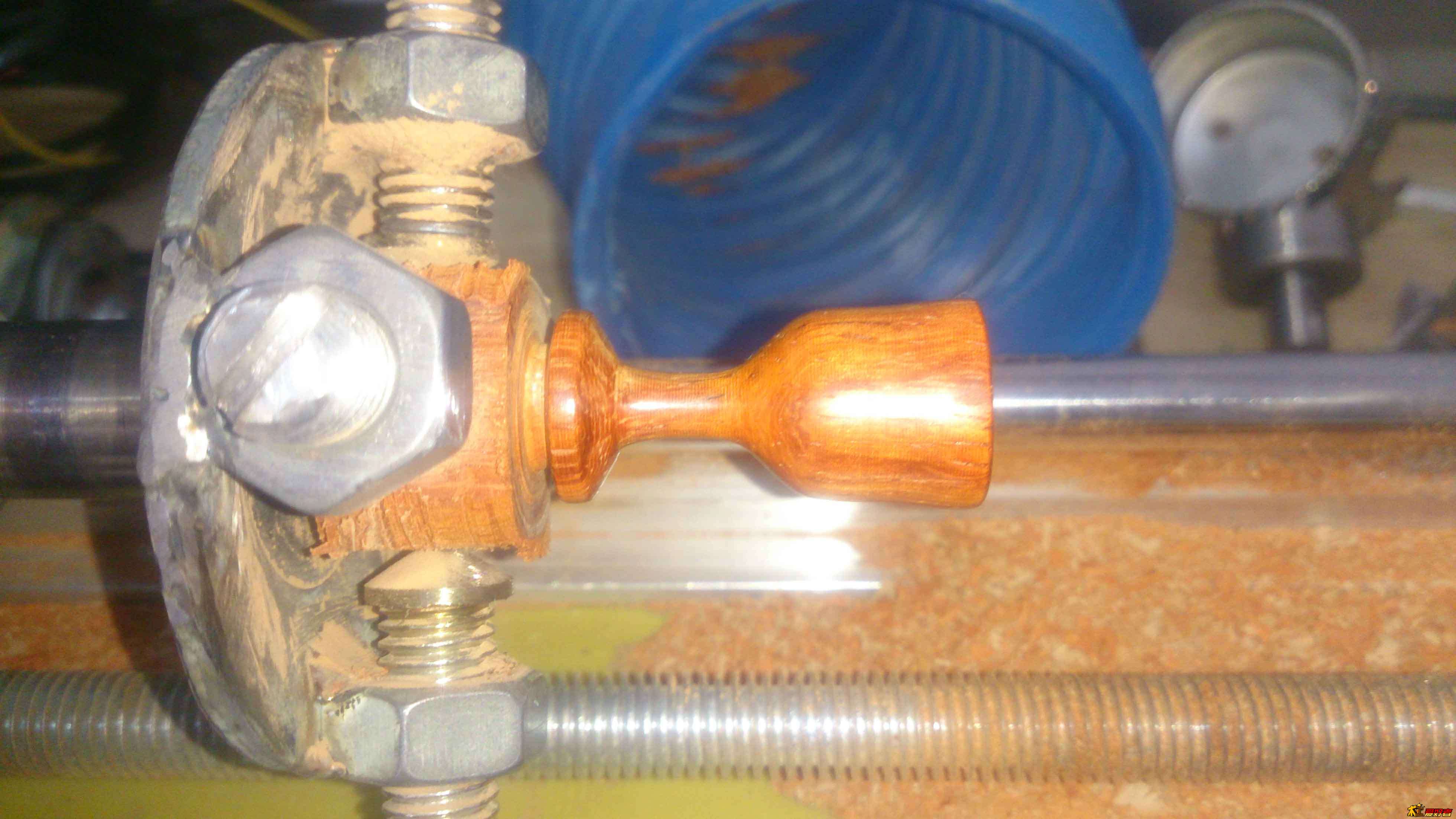

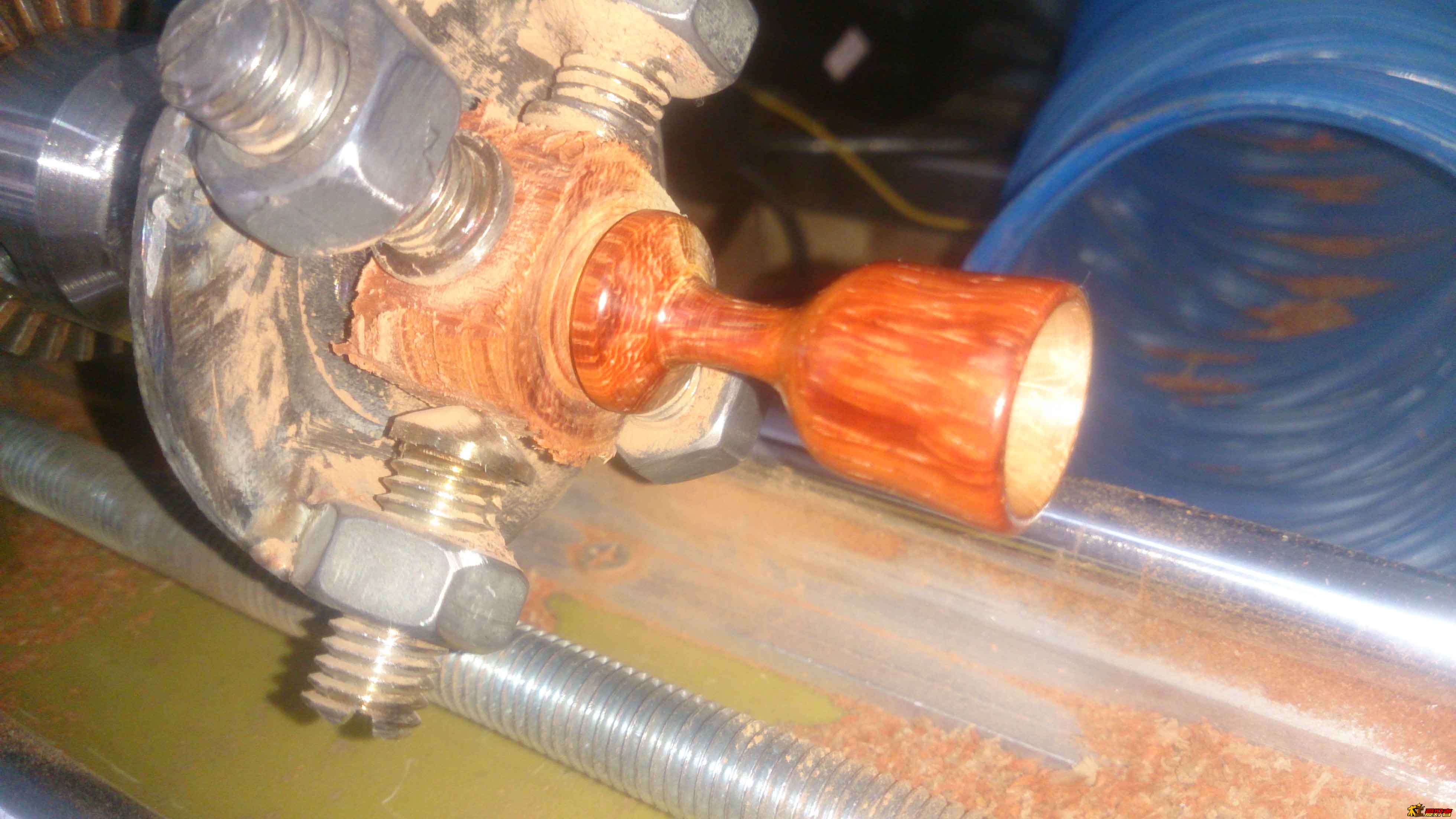

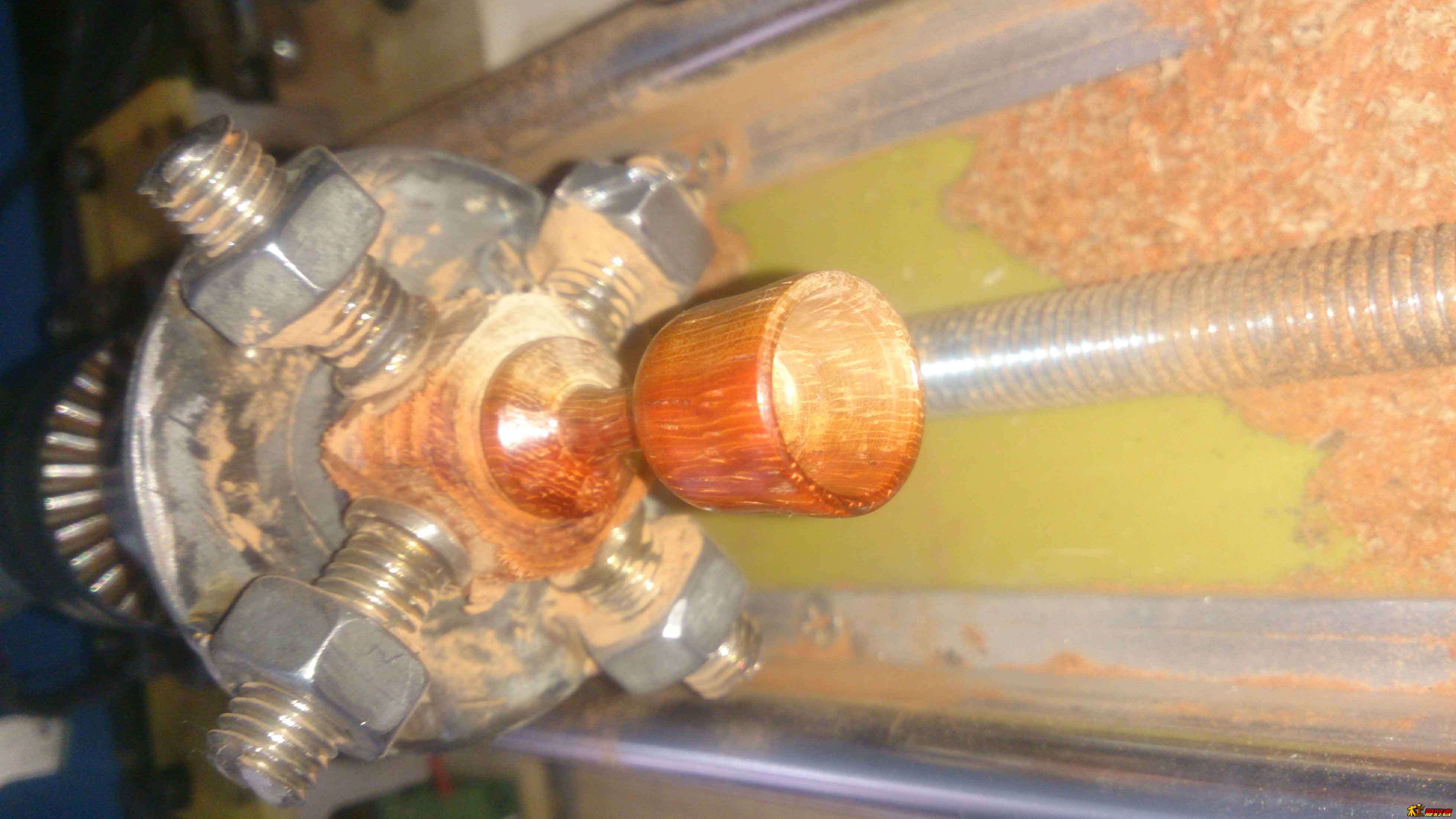

小小红酒杯，完工

fchtvcwt

这个好！安全性实用性适用性都有了。真心让人脑洞大开啊！

流年洗盡鉛華

赞一个 好想法

lkr2009

流年洗盡鉛華 发表于 2015-1-18 01:51
赞一个 好想法

真的非常有头脑，值得学习。问一下，那个圆盘是用什么做的？中心是孔还是柱？

cmarket5188

不错 改天也做一个试试看

cmarket5188

不错 改天也做一个试试看

zx745326

拧螺丝是个问题吧

xiehan0528

zx745326 发表于 2015-1-18 07:05
拧螺丝是个问题吧

螺丝后尾削一刀，用过一字螺丝刀不？

xiehan0528

lkr2009 发表于 2015-1-18 04:15
真的非常有头脑，值得学习。问一下，那个圆盘是用什么做的？中心是孔还是柱？

圆盘是个内径12MM厚度3MM左右的盘片，用了一个内径8MM孔径，外径15MM的连接杆，然后将外径削成12MM在将盘片平衡敲紧。在焊接。

15145354041

作的好高人

1326427864

不错   学习了

wxhn9999

做的不错！不过楼主挺有个性的，就是不喜欢被批评。我觉得一个作品，肯定会有不同的评论，好听的话谁都会说，批评的话不大好说，有人批评你的作品，说明还有改进之处，忠言逆耳嘛................谁想喷就喷吧！请老弟勿恼。

2315275181

好东西！

北京大树

省钱的创作都是精品，在努力，学习了

海豚木工

用防松螺母的话，安全性会进一步提高。
