求得伟 DCD771电钻改用交流电使用的知识

木匠的木匠

一个正一个负，中间两个一个温度一个低电压检测口，温度可以10K电阻骗，取样电压的我试过用稳压管失败了！只能聊到这里了，后来我买了电池和充电器。我的是995

青岛同兴维修

2 g1 q0 {2 y3 ~5 [

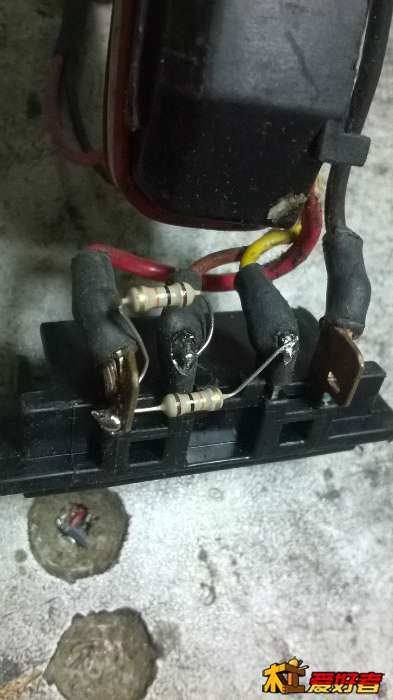

给你张图片                     电池座 正负极不能接反   接反一定会烧坏 调速开关    这电钻最大功率 400瓦 电压18伏  电流22安  电源是个大问题
# u3 f# ?* W- A
9 u" o$ t  `( Z! q: w; O3 d详情请看
7 a; {3 _# H/ t  X8 }  U* @  a, Khttp://www.zuojiaju.com/thread-254965-1-1.html
! R7 a8 Z: e$ K7 u/ u

zy654321

青岛同兴维修 发表于 2015-1-17 23:57
给你张图片                     电池座 正负极不能接反   接反一定会烧坏 调速开关    这电钻最大功率 400 ...

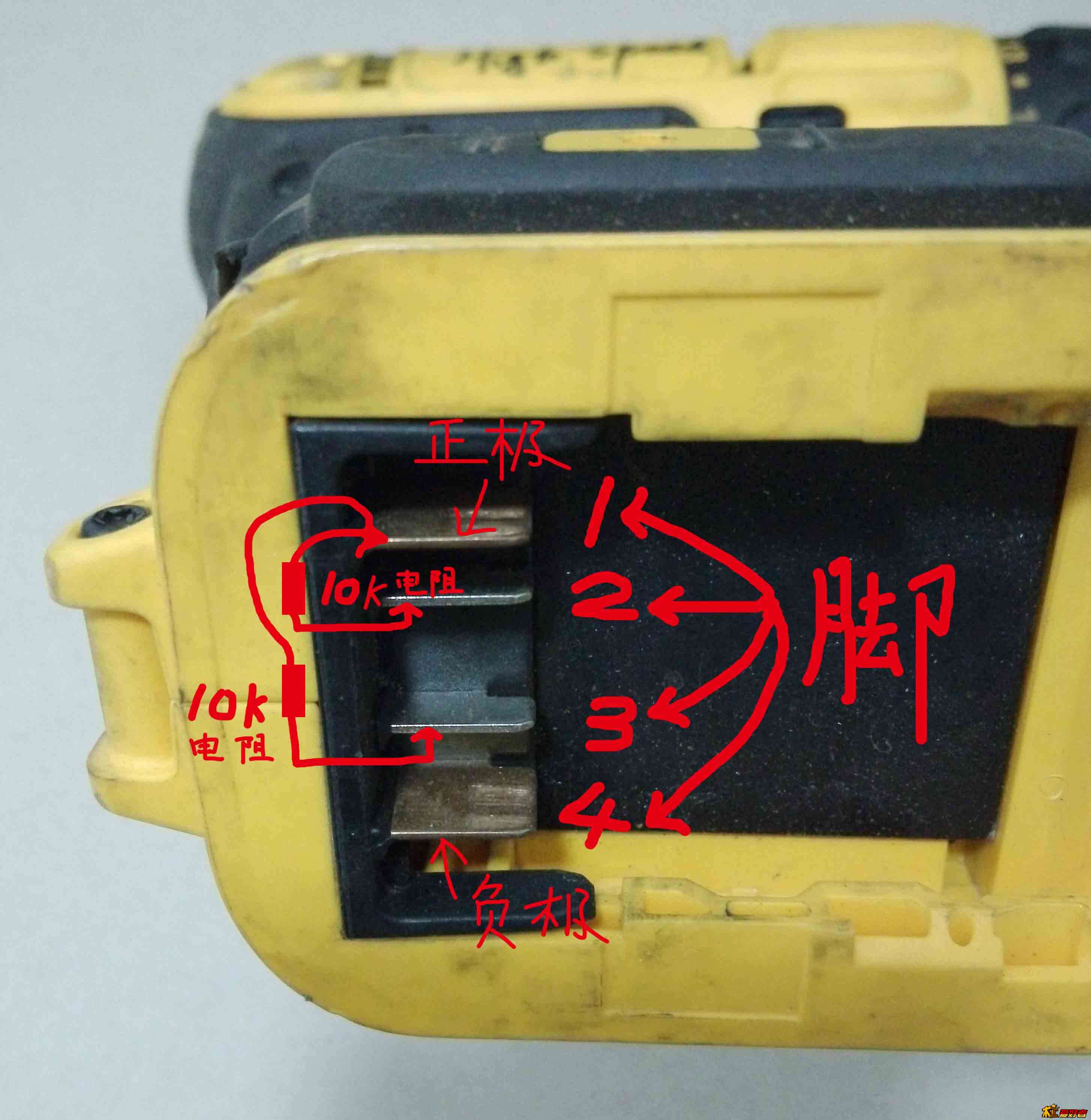

4 S; u; @' ~% w6 B: B6 g接线如图所指：

是不是就可以直接通电？
* w0 ?. f6 H( t) u) D我实在不懂，说错了莫怪。

在路上1979

帮顶帮顶
6 b; b1 ]$ E* f; Y5 \3 n( m

在路上1979

洋垃级也是垃级
3 X; B) o6 `' I# S& i' A$ f) u

iamzo

用12V20a的开关电源改，连接在电池的位置最经济，40元左右搞定最经济，用电池方案造价有点高看看值不值得：锂电最贵10几安的保护板好的就要50元左右了，最少要4串电压才够 得要3个左右并联才能 12个以上的2000MAH锂电池不便宜 .
用1.2V电池就更不可取了，这种电批之所以那么大量淘汰，个人认为是原本电池就是1.2V充电电池的老化快，记忆效应，笨重，自放电厉害，造成拿起来要用的时候空转好像没问题，真的带负荷工作了 没几下就没力或者没电了。。。
所以还是改开关电源最合适，你看看现在的锂电批，都是体积小，冲击电流小的小功率的。
' |/ t* G+ V7 J( Y5 f% ~" i; e我手上几把电批，都是类似的，都是用来用1.2电池，后来改锂电，再后来一部分轻巧的保留锂电，一部分力气大用电厉害的直接改成大电流开关电源插电使用，开关电源自己D个开关，不用经常拔插电线用软点长点的质量好的电线不错，20A电源跟巴掌差不多大，跟原本的电池体积差不多，很好固定。

584039811

zy654321 发表于 2015-1-17 19:12
" v8 Z2 E+ f+ \9 F2 U5 Q. O谢谢！！非常需要图片

' H: b6 B$ t0 U- K1 @劝你还是别整了，要加的东西不少，况且这个假电池包估计都值真电池钱了，，，

青岛同兴维修

zy654321 发表于 2015-1-18 10:43
$ C/ k: t5 B- [9 |接线如图所指：
5 f  s! ~( r" F
是不是就可以直接通电？

% f: A# m6 c7 s! j是的  就是这样 接线  我改了好几台了  没一点问题
0 B$ J5 B& a& k: ~' S* s; V7 N0 M

584039811

zy654321 发表于 2015-1-18 10:43
( o# q) l( i" y  j. E& t接线如图所指：
! @! a( x1 \( ?: s
; g" D1 ?  I+ `8 G9 d# k/ \/ O是不是就可以直接通电？

+ f6 J+ @& |  C2 m) h: p原装工具上面是负极，下面是正极，，

dl216216

dl216216 发表于 2015-1-17 18:49
这个的正负有要求吗，有正反转控制，好像没有关系吧，主观臆断的。

原来如此、
5 E, K: i. X% v! n( \- g2 X% F

iamzo

iamzo 发表于 2015-1-18 11:40
用12V20a的开关电源改，连接在电池的位置最经济，40元左右搞定最经济，用电池方案造价有点高看看值不值得： ...

淘宝吧
不锈钢外壳的，便宜点，但是要注意绝缘，
2 M, z* |* Z' {4 M& e  `, ?: D黑色塑料外壳的比较好，待机电流很小很小，比起不锈钢外壳的.
$ ~' G7 h3 z* j2 x8 @0 Z淘宝60元左右就有了，我这里多余了2个备用的，需要的话转给你.
6 s* v4 u4 {1 e6 U

饮雪蓝枫

青岛同兴维修 发表于 2015-1-17 23:57
& C: p3 [" Z5 }9 F3 y" o8 b' r给你张图片                     电池座 正负极不能接反   接反一定会烧坏 调速开关    这电钻最大功率 400 ...

' z* U+ [( Y/ L& J/ o$ [8 f请教一下  开关正负极接反后  除了大功率场效应管烧掉，  别的还会烧吗？我有一个接反烧掉了  考虑买个管子装上 ，  但是担心别的电子原件会不会也 烧掉，目测别的 地方都很正常，请教

青岛同兴维修

饮雪蓝枫 发表于 2015-3-22 08:37
请教一下  开关正负极接反后  除了大功率场效应管烧掉，  别的还会烧吗？我有一个接反烧掉了  考虑买个管 ...

/ i: U; e; v+ k9 C! a& _$ F如果是 有刷 电动工具  电源接反   调速开关 上面的 场效应管 有可能会烧   开关内部还有一个 不值钱的8脚芯片 也有可能会烧 最好一起换掉

哈利乐园

青岛同兴维修 发表于 2015-1-18 19:25
1 j5 h6 _; t# ]4 H& P+ d是的  就是这样 接线  我改了好几台了  没一点问题

. \( z" o/ ^! x# ]) K1 S就是如上图接两个电阻上去？有没详细点的，非常感谢。

青岛同兴维修

哈利乐园 发表于 2016-11-16 10:31
就是如上图接两个电阻上去？有没详细点的，非常感谢。

找找 我的 帖子  里面 有图片
