自制无动力轴

本人板哥

感觉前部太长了

945ad2008

天已经黑了，都晚上了，亲

绿城小木匠

我也是这样做的，支座是16直径的直线滑块外壳，去掉内部滑动轴承，然后装上两个内径12，外径28的法兰深沟轴承，在ER11加长连接杆与法兰轴承间再设置了一个平面推力轴承，在皮带轮与支座间设有弹簧。

lts8823

留个记号

baisha2222

天黑好几个小时了，还没下班？

木香阁

大板 发表于 2015-1-17 17:43
" r. f6 g3 [4 k9 w$ ]  b: B求教啥是无动力轴。。。

1 `8 H& \/ O6 X( R简单说就是不给电不转，没电机带动就不能自己旋转的轴

rhok

不好意思，晚上临时有事回来晚了
) e7 I* c0 Y+ y

rhok

12mm光轴加长滑块1个，c12-er11a延长杆1根，6801zz轴承6个

yexf

拍个视频吧

slyyf9591

请详细点啊

netshrimp

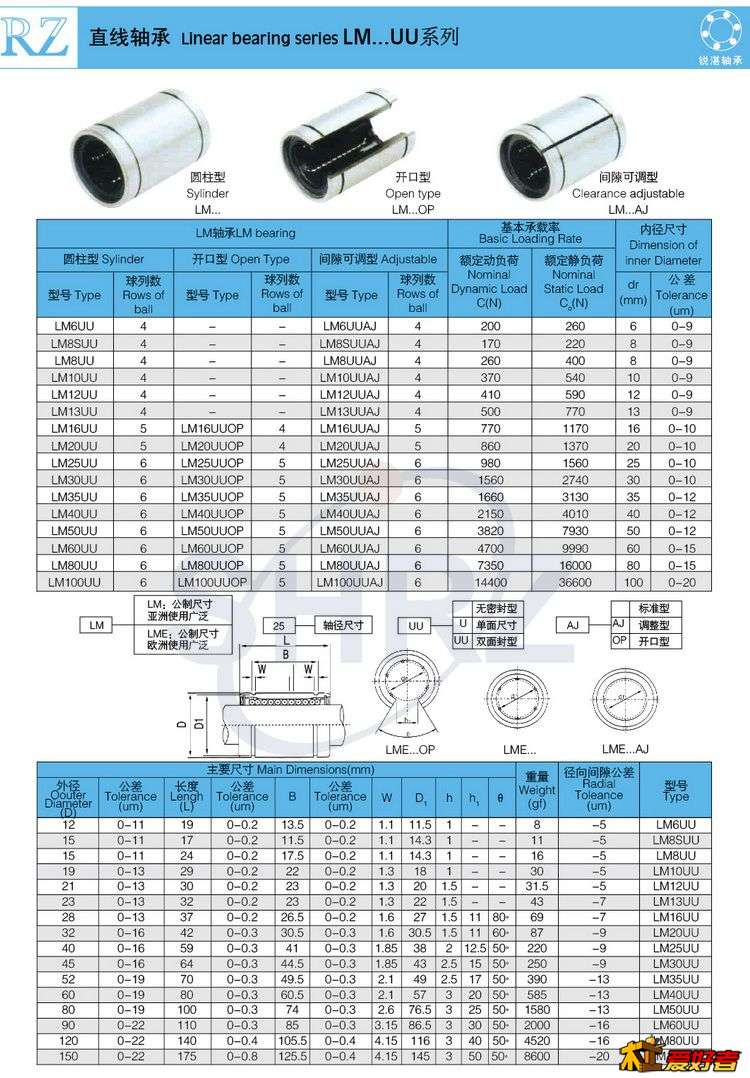

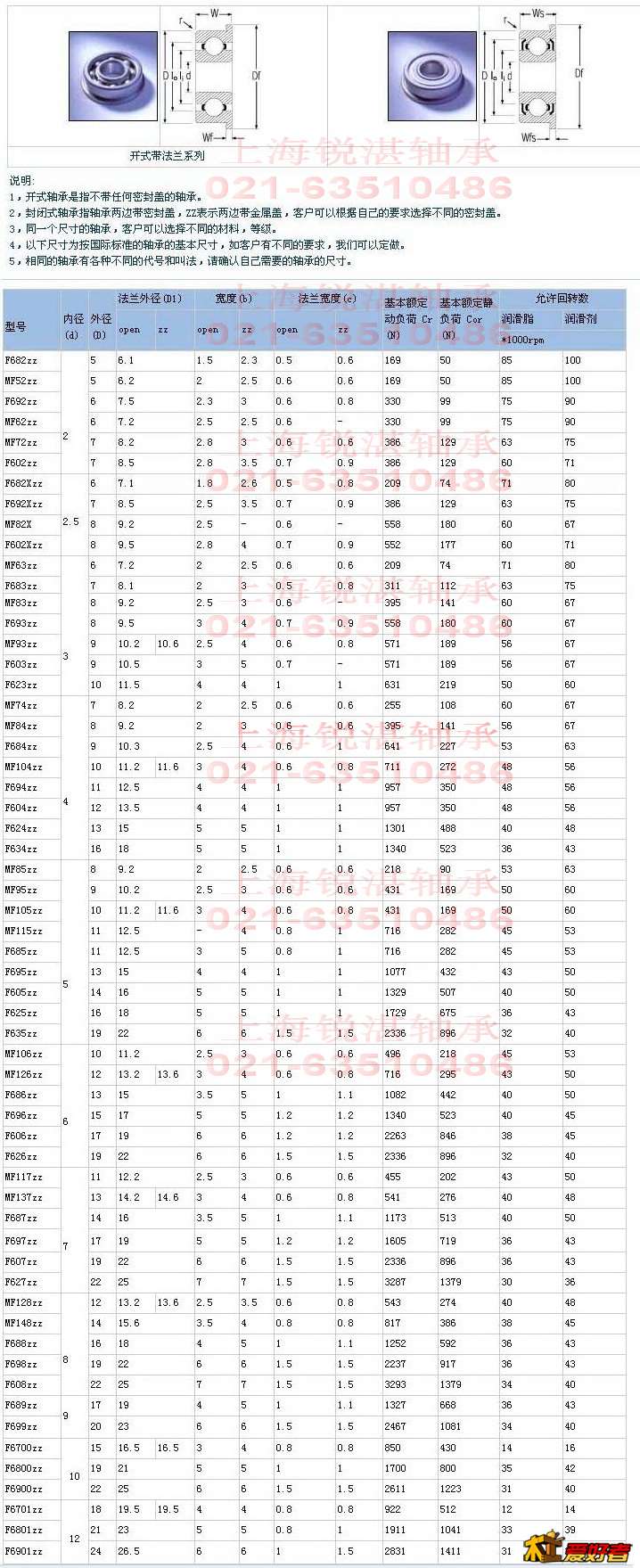

其实简单的，先确定你要的轴的直径，然后对应找法兰轴承，比如用10mm的光轴，对应的是F6700ZZ.F6800ZZ,F6900ZZ法兰轴承，轴承外径分别是15mm,19mm,22mm，然后找对应直径的直线轴承，只找到15和19的，选定19mm的直线轴承型号是LM10UU，那么相应的直线滑动滑块就是SCS10UU，买回来的滑块都是带直线轴承的，拆掉直线轴承，然后把滑块顶部敲几下，稍微有点变形，法兰轴承就能卡在里面不掉出来了，同心度很好，偏差也不会很大。

某宝的好多无动力主轴，台锯主轴，迷你台钻都是这么整出来的。
0 }/ y% L  l- \  V8 h
3 u- Y6 M8 w+ }) F+ M我是买过类似的东西后才明白的。

2 [, W3 @+ A! B8 h7 Z
: V( f: N/ t5 R# p! c  A9 x

某宝的产品介绍图片，如有广告嫌疑，请版主删除

钉个桌子

netshrimp 发表于 2015-1-21 21:49
9 {: z6 z' K/ G其实简单的，先确定你要的轴的直径，然后对应找法兰轴承，比如用10mm的光轴，对应的是F6700ZZ.F6800ZZ,F690 ...

谢谢了！无私的分享。
  \% ^+ a' a; h

jhb52

我也做了一个和你一摸一样的，不过我用的轴承是6001两个7001两个，中间的延长杆是L100的，

狼哥来了

门头草

自制的无动力轴看不懂啊！
