光驱的故事

LBJCPIM

少校3 发表于 2015-1-16 00:55
期待 你的机子上帖。

: Y& J# P2 {% w# w7 X$ D* k' G谢谢关注，希望不久与木友分享成功的喜悦。

LBJCPIM

2015.1.19

' K+ c3 W+ S3 J( S7 `; ?; P- ^; V网购的电烙铁到了，虽然不是第一次焊接，但却是很有挑战性的。焊点距离太近了！特别是步进电机的四个焊点。插头不对的那个12Ｖ电源适配器焊了个合适的插头，插入主板电源插座，指示灯亮了。
/ G$ u& t% D0 S& E8 ]% r
USB线插到主板，另一端插到电脑上，下载程序和资料。学习，熟悉软件，正在进行中。

; a' M8 U  I% h0 V两个步进电机的连线插入主板，激光灯也插上了，运行控制程序。激光器似乎处于被控状态，时而亮着，时而不亮。但步进电机纹丝不动！折腾半天，还是岿然不动！估计三个原因吧，一是驱动没装好；而是步进电机接线有问题：三是电机电机与光轴配合太紧。继续折腾折腾吧。
  ?7 d) _$ J! n& x. O

" b0 G4 Z3 t7 Y5 d
$ a0 O8 [' s# Z8 w" V
+ `$ Z( w4 H8 b. ?* f6 G9 ?# g

LBJCPIM

驱动程序昨天反复装了多次，每次都说成功。接线有错，不大可能都错啊。滑动不灵活，也不大可能两个都不灵活啊。还有其他啥原因呢？或许，就是插错接口了？想到这里，爬起来了。一看果然如此。拔下插在Z和Y2的步进电机插头，分别插入X和Y1。加电试车。不仅激光头亮了，而且横向运动了。尽管X轴还没动。成功一半了！
7 [% w0 b0 a/ e7 f. ]% J0 L0 r: J

LBJCPIM

可喜的是X轴也动了。运动系统就算可以了。但试了不同工件薄板，泡沫塑料板，三合板，都没留啥痕迹。考虑是激光强度不够。一查，12v到激光头，板上需要改跳线，默认5v。遗憾的是，没改跳线钱激光头还亮，改了却亮都不亮了！

) O, U. Z: C- E: `, j5 \& s2 t

圣神Soker

楼主我的板子跟你一样，，

圣神Soker

楼主我的板子跟你一样，，

LBJCPIM

原因搞清楚了，买的原来是5Ｖ的，难怪！雕刻不成了，绘图吧。继续折腾...
0 H0 B, A7 I0 X* T% ~& ~. _% t* e8 r1 Q3 n0 t

7 i3 g2 S+ Q+ R( I: ?' a

LBJCPIM

圣神Soker 发表于 2015-1-20 08:48
楼主我的板子跟你一样，，

0 H: J$ ^7 e9 ?你进展如何？顺利吗，刻出东西没？祝你一切顺利！
$ }9 o; Y+ Y. i/ ?
" c1 N. m/ {' D" Z' D, f
7 y, k1 z# Q6 P- e8 i

LBJCPIM

2015.1.20
0 B0 c7 N( K; Y昨天，看到激光头可以动了的瞬间，还是挺兴奋的。听着机械系统发出的声响，感觉象美妙的音乐一样动听。遗憾的是，激光头意外损坏，还没有走到成功的那步。毕竟只有一步之遥了。用光驱步进电机和光轴组合连同支架，做个微型雕刻机没有想象的困难多。

圣神Soker

LBJCPIM 发表于 2015-1-20 09:22
: b: J+ X7 D$ ?4 H3 s: ^' m+ c你进展如何？顺利吗，刻出东西没？祝你一切顺利！

我是直接卖散零件组装的，规格复合，可以用。就是太贵了

圣神Soker

LBJCPIM 发表于 2015-1-21 04:15
2015.1.20
昨天，看到激光头可以动了的瞬间，还是挺兴奋的。听着机械系统发出的声响，感觉象美妙的音乐一样 ...

* `7 v6 Q9 Z# l- a" c* A光驱的光头太弱了，我买的12v 500mw激光模组都挺慢的

LBJCPIM

圣神Soker 发表于 2015-1-21 10:41
我是直接卖散零件组装的，规格复合，可以用。就是太贵了

你是自己焊的？真不容易。现在可以雕刻了吗？在什么材料上雕刻效果比较好？据说红光头力度比较弱，你的激光头是蓝紫的还是红光？
+ H* V+ y6 X6 _& F& X

圣神Soker

LBJCPIM 发表于 2015-1-21 12:51
你是自己焊的？真不容易。现在可以雕刻了吗？在什么材料上雕刻效果比较好？据说红光头力度比较弱，你的激 ...

椴木复合板好点，密度刚好，刻的快。我的是蓝紫的，光头买好点的。红光的特容易烧，功率大点的还要加风扇散热。板子是别人帮忙焊好的，自己只是弄弄步进电机的走线，驱动。

LBJCPIM

好事多磨，还真是千呼万唤始出来。

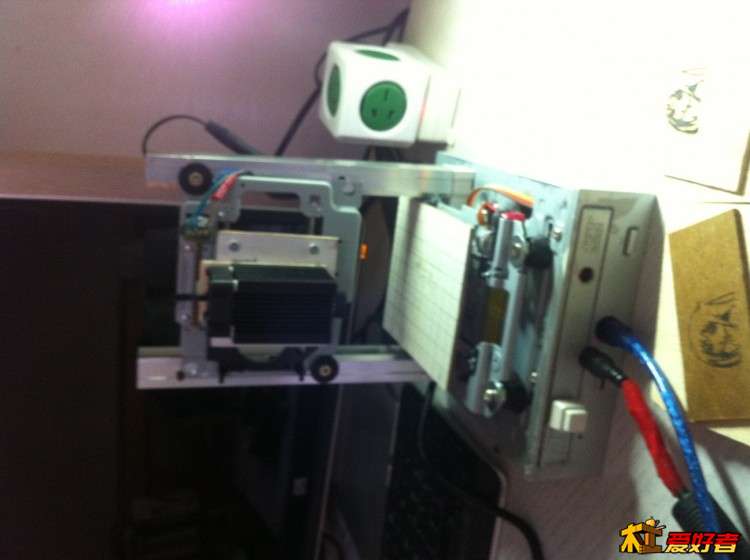

上几张照片吧。

LBJCPIM

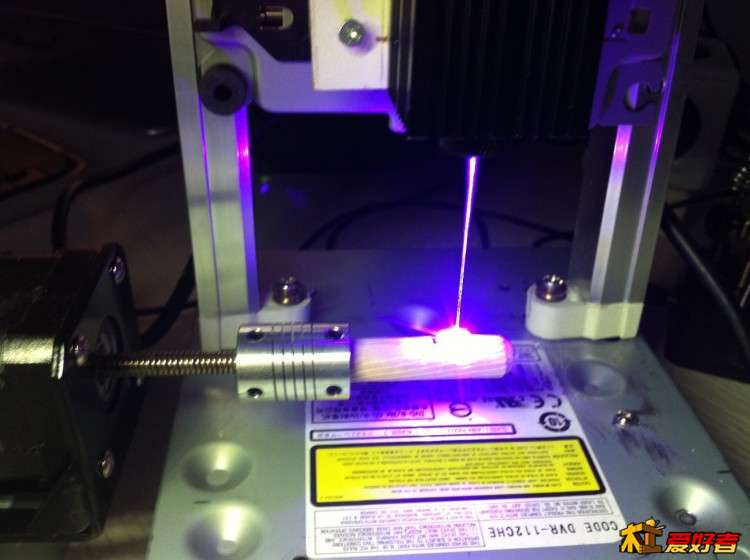

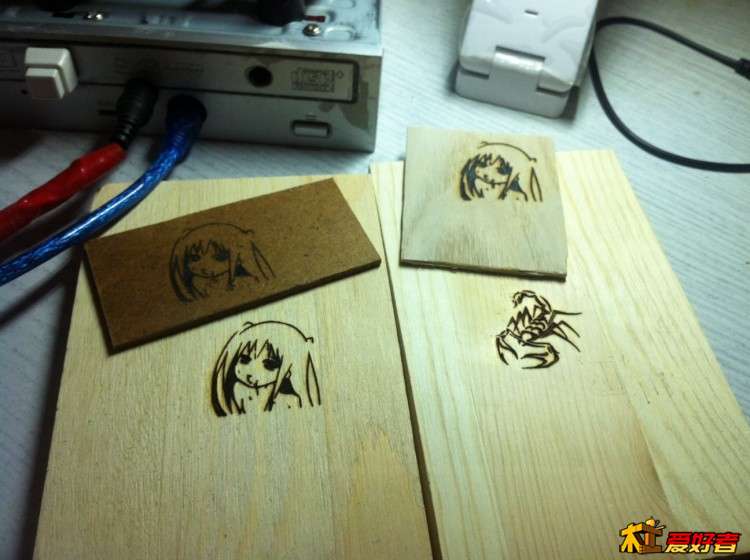

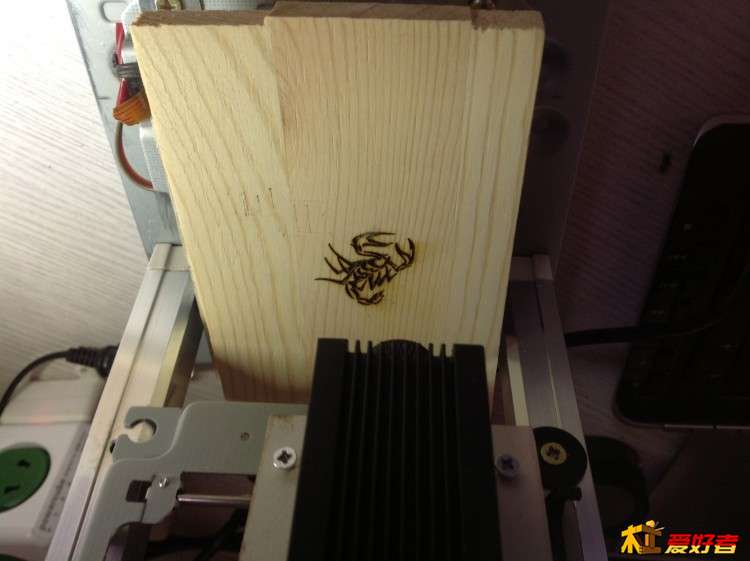

几天前，等来了蓝紫激光头，试雕了几个图案，还算顺利。试用了樟子松板，桐木板，甚至三合板等也可以用。

问题是，怎样把照片处理一下，产生G代码，然后雕出来。

5 o) o& [2 A+ I. M毕竟光驱小丝杠行程太小了。下一步，打算要做个大些的。已经准备材料了。
) n% J3 F5 r8 M0 M" t  w: ^& T
光驱的故事到此结束。它带我走入了CNC。要学的东西太多了，比如，G代码，A轴，圆雕，浮雕，一步一步来吧。马上过年了，该收摊儿了。春节之后再继续折腾吧。给各位木友拜个早年！
