自制8寸平刨机

 荐  火... [复制链接]
gllhz2014
发表于 2015-1-11 21:16:45 | 显示全部楼层 |阅读模式
玩实木，平刨压刨不可少，压刨买到家了，平刨不舍得买了，预算有限啊。看到老外牛人自制平刨视频深受启发，立即动手，购入8寸刨轴，家里原有1.5KW单项电机一台，开始diy之路。历时一个星期，终于成功。发图。。。。。。

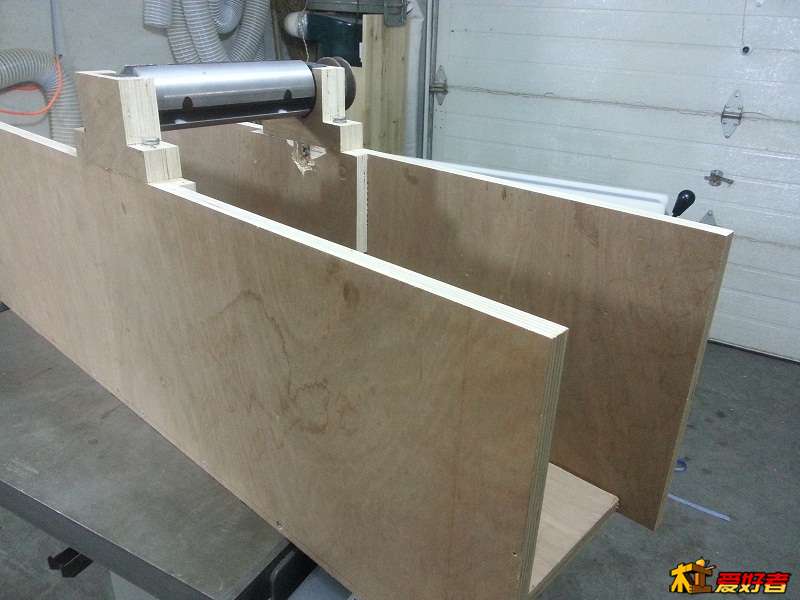

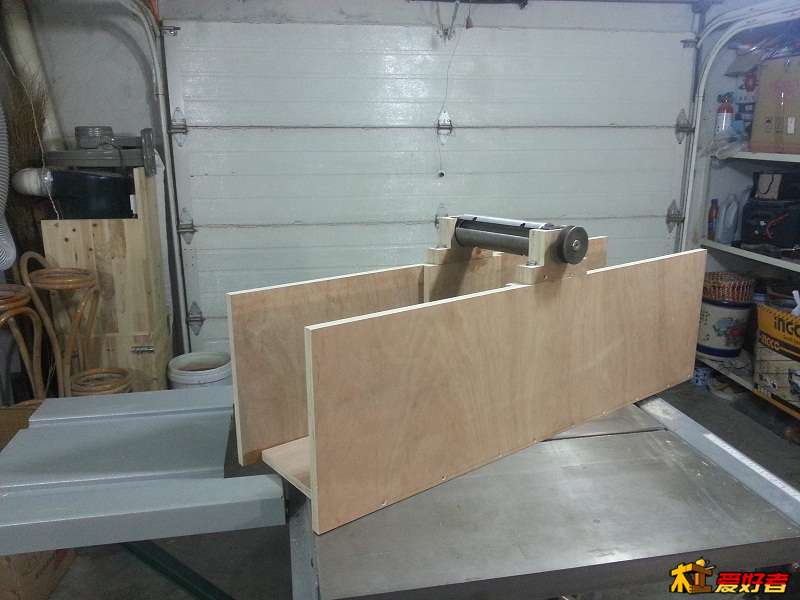

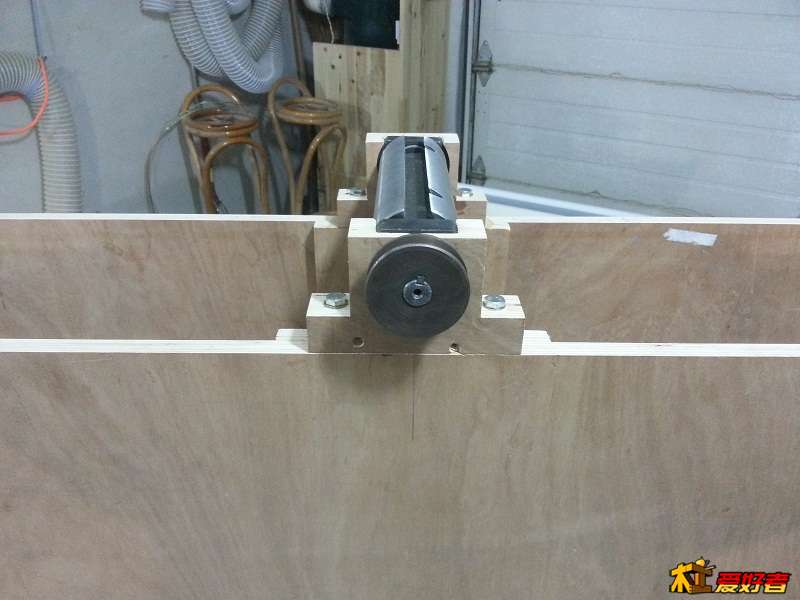

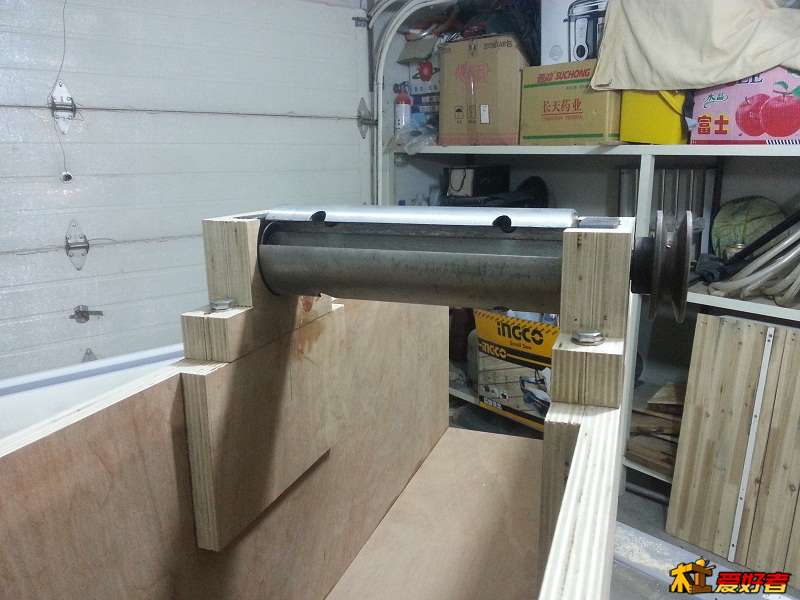

制作框架

制作框架

制作框架

制作框架

评分

参与人数 5刨花 +226 收起 理由
＠小城 + 2 没有学不会，只恨见识少。
吴新 + 8
黄泽森 + 8
Suiblackmoon + 8
gztv008 + 200 你干了我想干的事情

查看全部评分

回复

使用道具 举报

gllhz2014
 楼主| 发表于 2015-1-11 21:21:35 | 显示全部楼层

自制8寸平刨机

继续发图

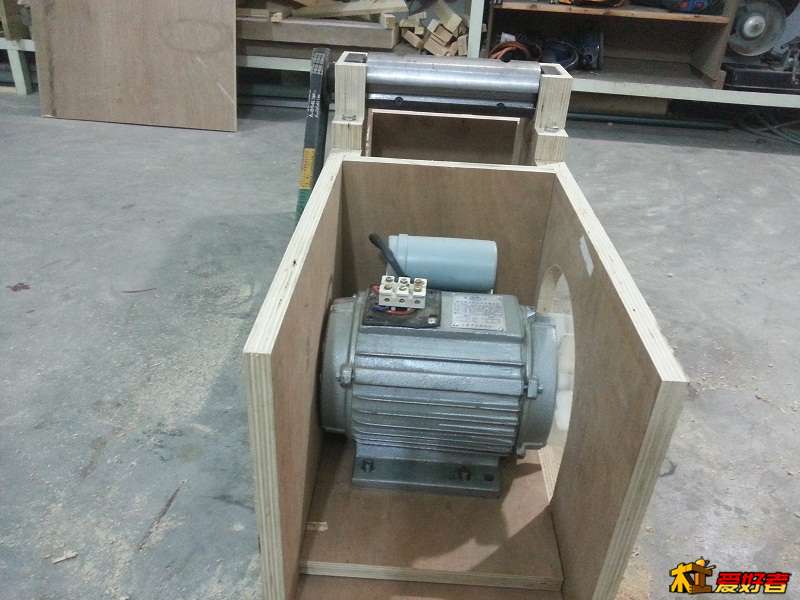

电机安装在单独的板上，可以在机体内前后滑动以便调节皮带

电机安装在单独的板上，可以在机体内前后滑动以便调节皮带

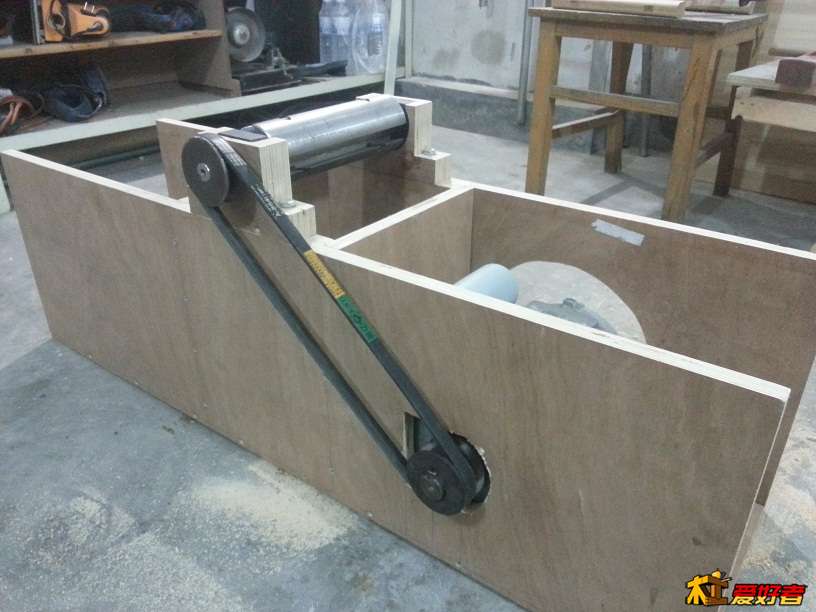

按上皮带试试

按上皮带试试

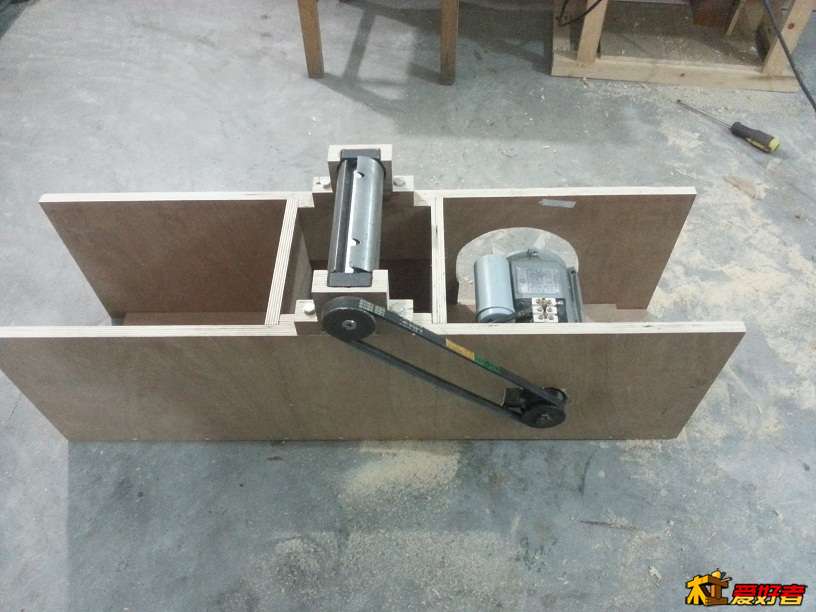

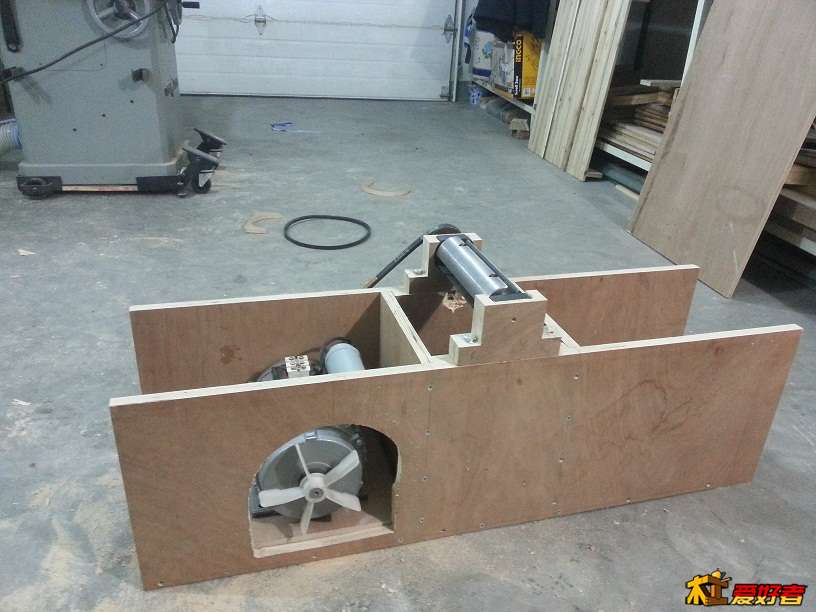

侧面

侧面

侧面

侧面
回复 支持 1 反对 0

使用道具 举报

gllhz2014
 楼主| 发表于 2015-1-11 21:29:47 | 显示全部楼层

自制8寸平刨机

继续上图

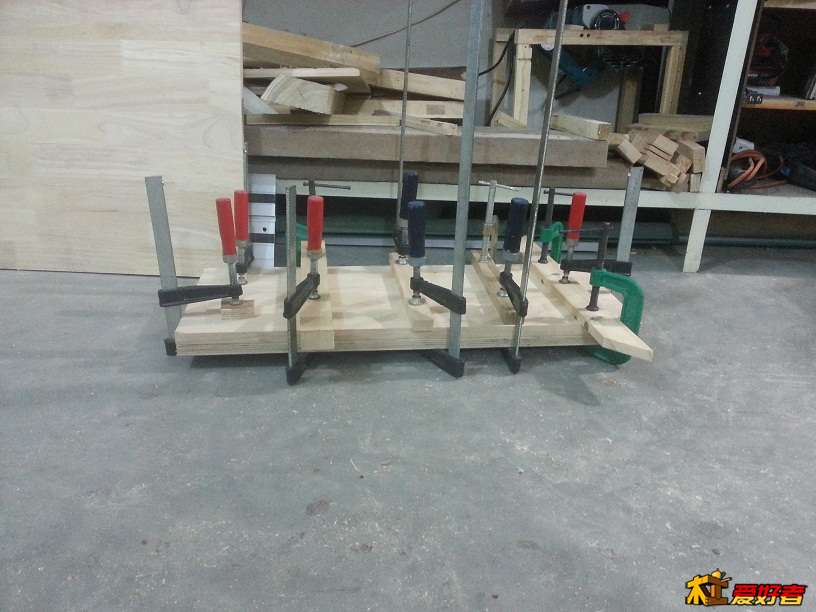

两层木板粘合台面

两层木板粘合台面

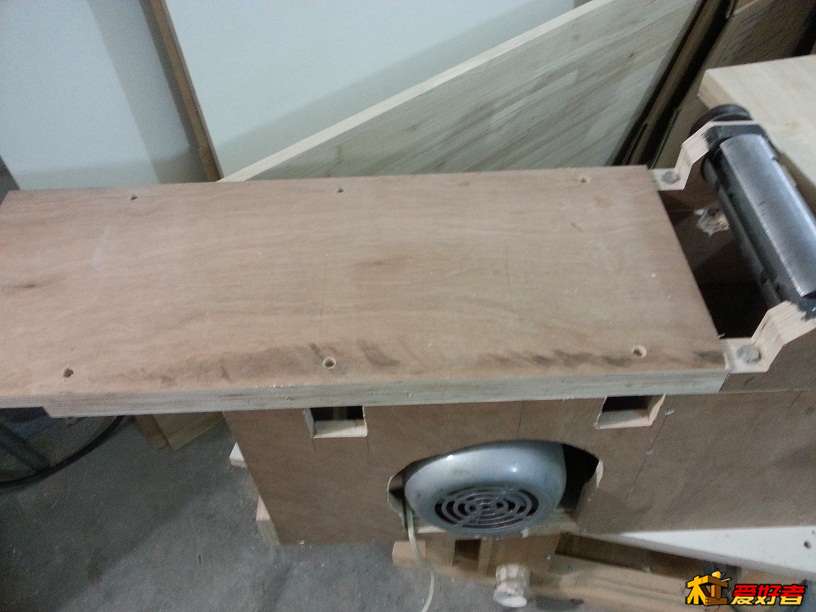

出料端下层面板

出料端下层面板

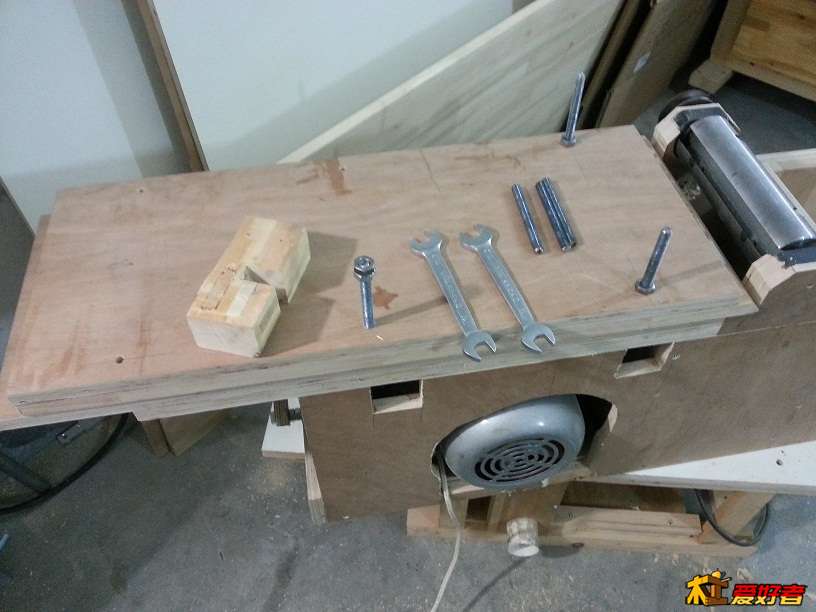

上层面板安装丝杠

上层面板安装丝杠

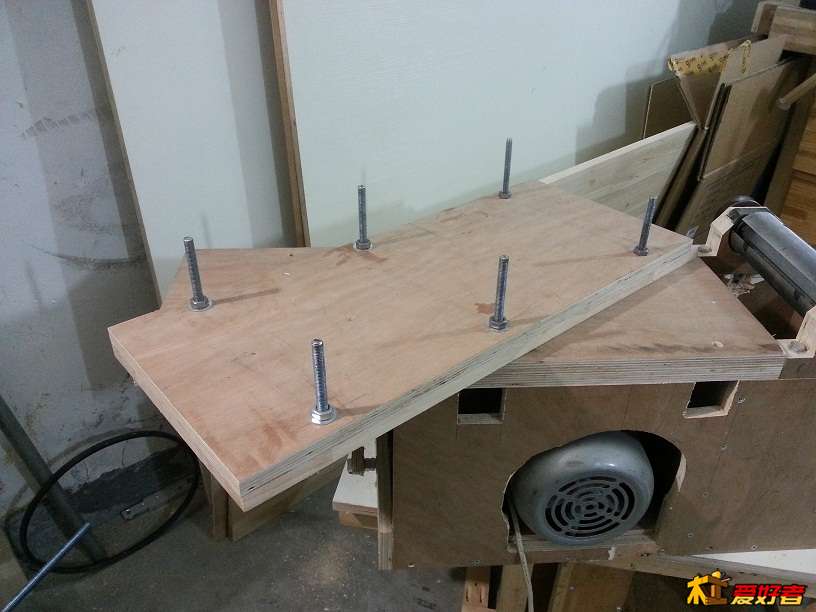

丝杠安装完成

丝杠安装完成

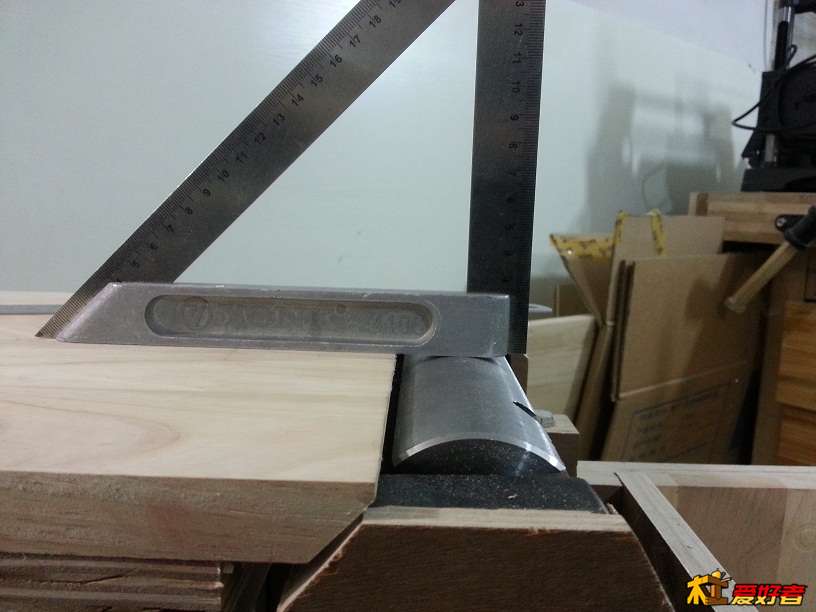

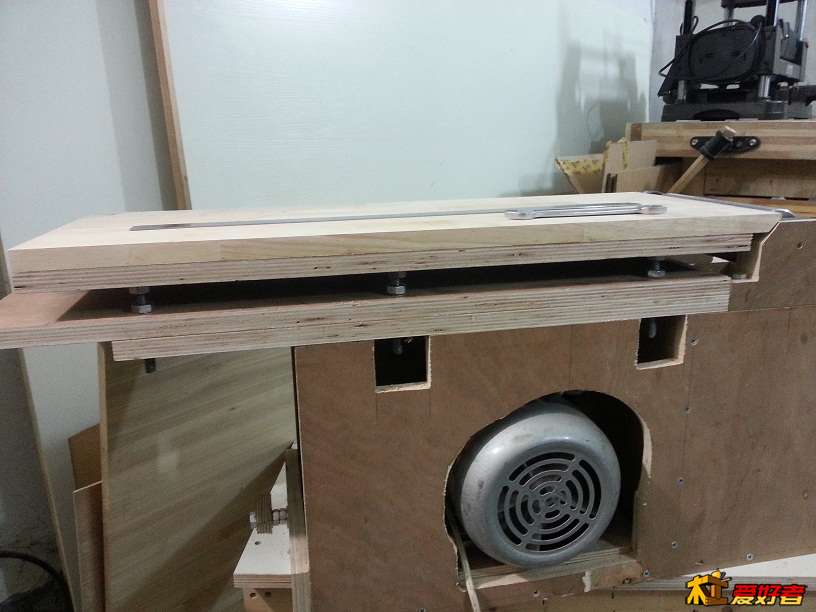

安装调平

安装调平

安装调平

安装调平
回复 支持 反对

使用道具 举报

试试木工活
发表于 2015-1-11 21:33:14 | 显示全部楼层
这个有点厉害啊   期待上个视频   另外一直认为木头不安全啊   多多注意
回复 支持 反对

使用道具 举报

gllhz2014
 楼主| 发表于 2015-1-11 21:33:27 | 显示全部楼层

自制8寸平刨机

继续工作

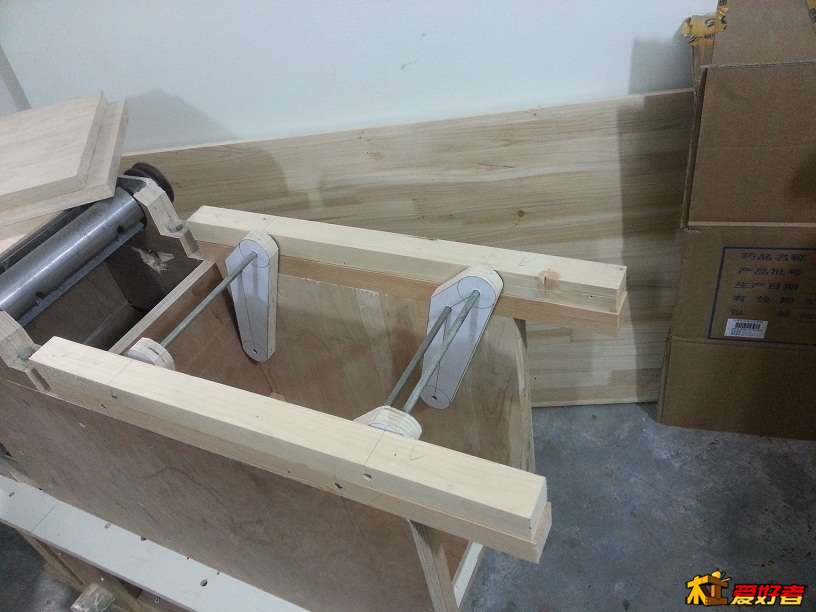

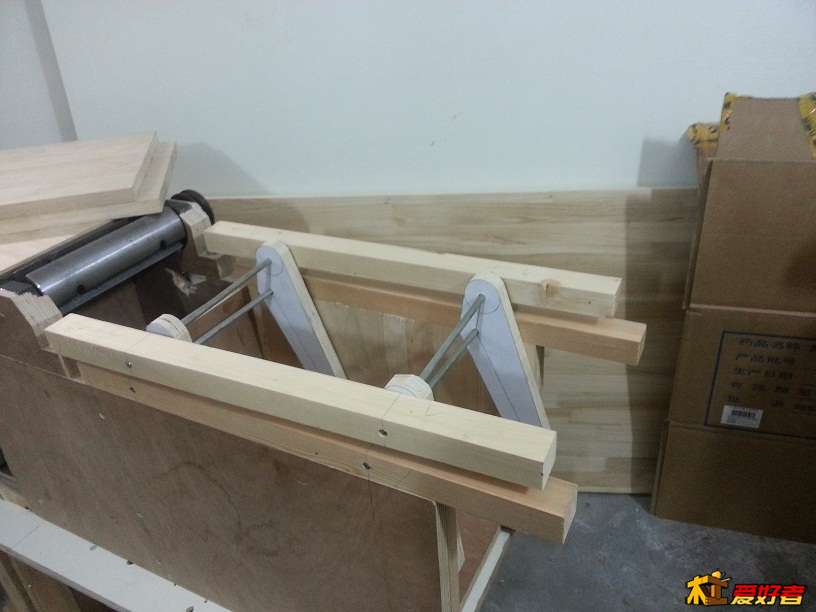

入料端升降机构

入料端升降机构

入料端升降机构

入料端升降机构

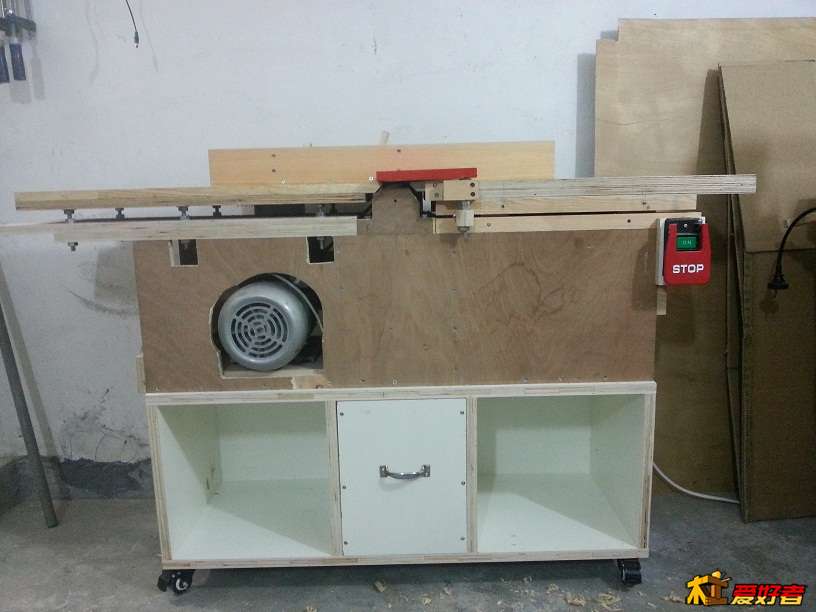

按上面板总装效果试试看

按上面板总装效果试试看
回复 支持 反对

使用道具 举报

辽南盖州
发表于 2015-1-11 21:40:25 | 显示全部楼层
神人啊，呵呵
回复 支持 反对

使用道具 举报

gllhz2014
 楼主| 发表于 2015-1-11 21:42:37 | 显示全部楼层

自制8寸平刨机

看看靠山部分制作

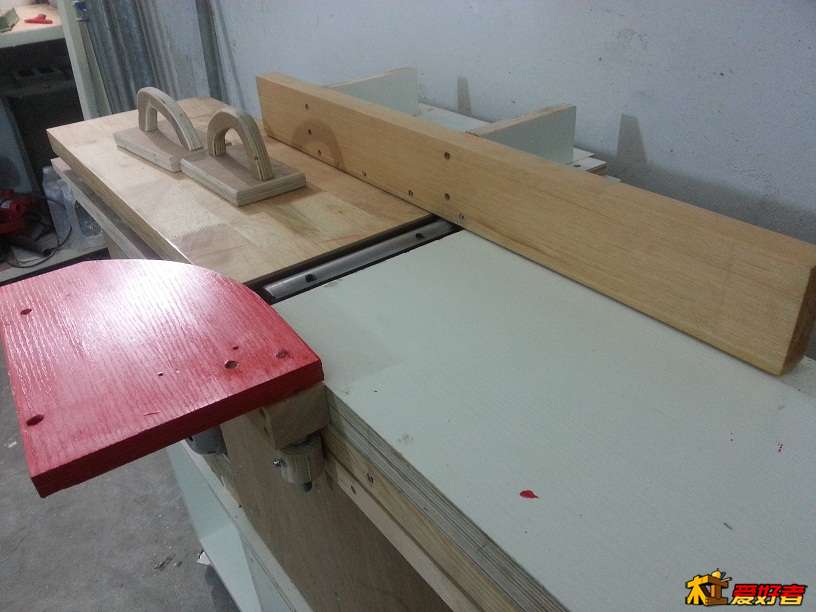

刀口防护板

刀口防护板

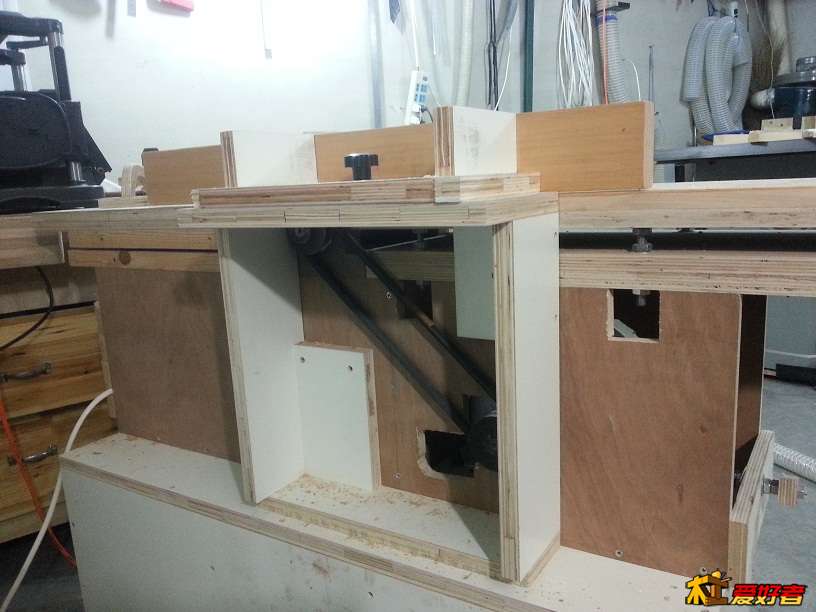

靠山支架 皮带防护

靠山支架 皮带防护

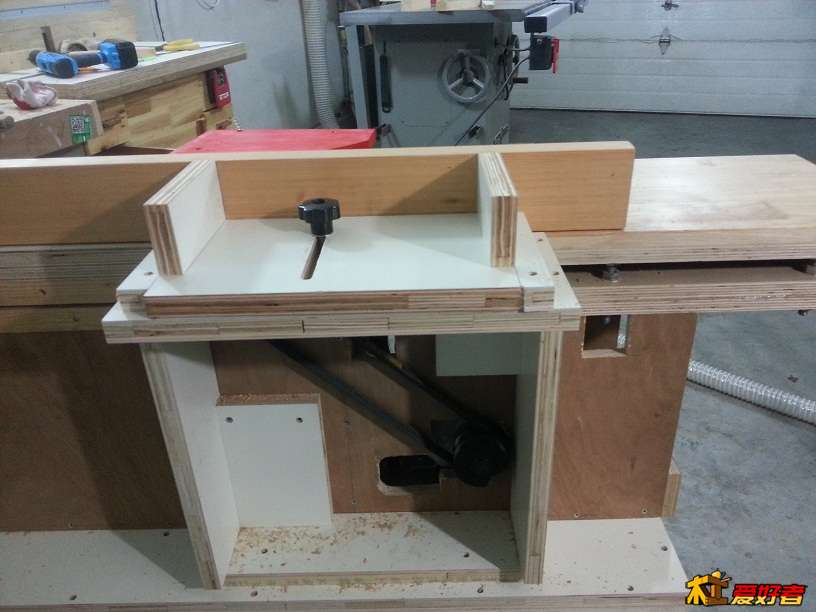

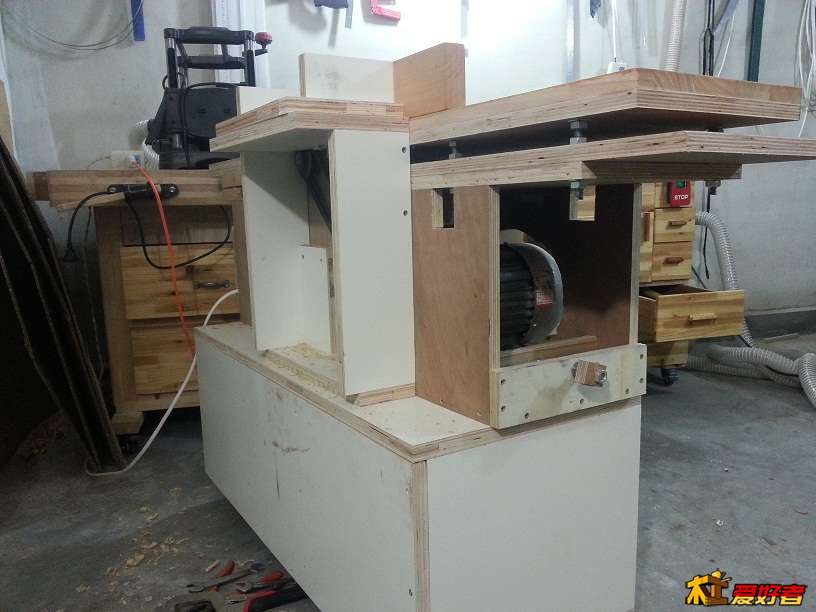

靠山支架

靠山支架

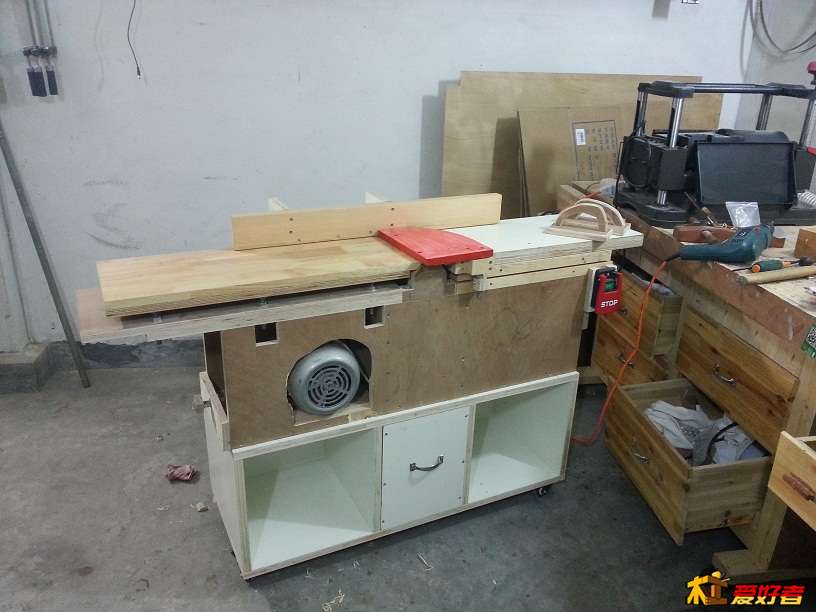

总体效果

总体效果

靠山支架

靠山支架

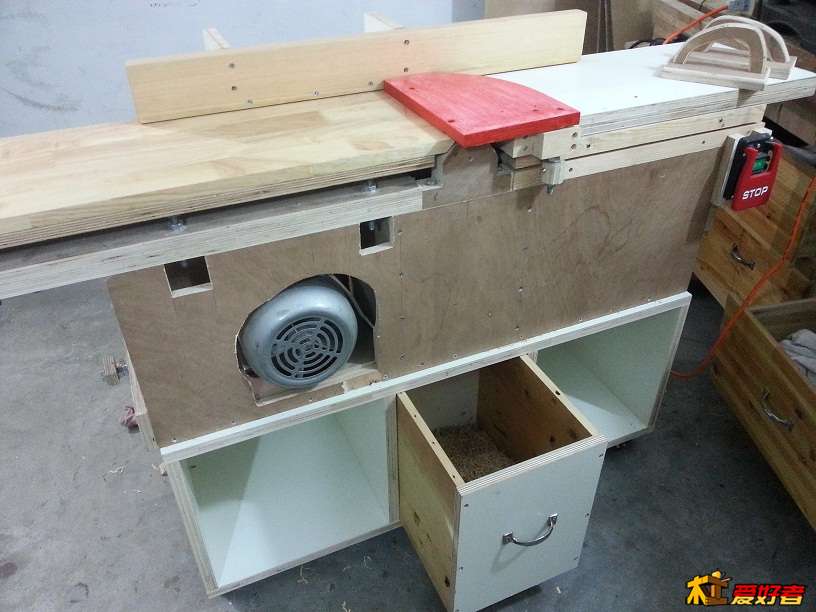

刨花存储箱

刨花存储箱

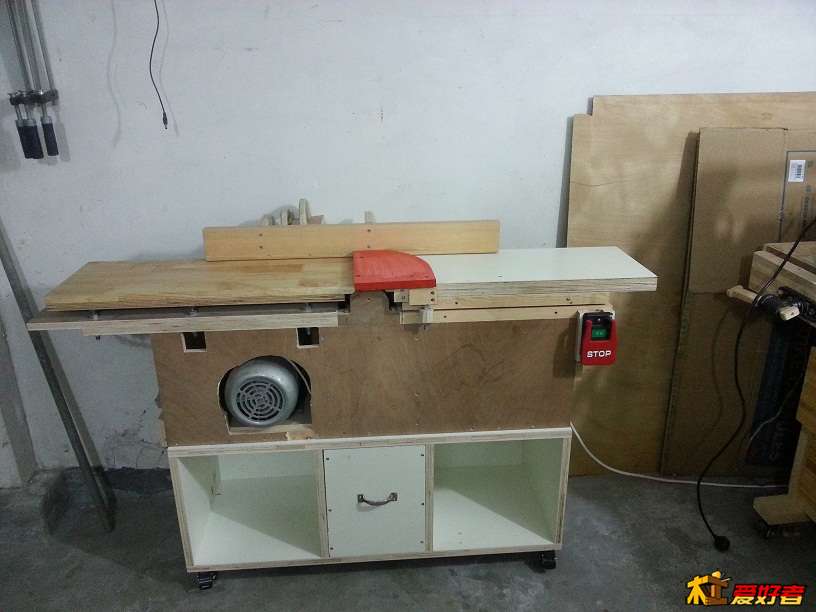

完工照片，还剩下美化工作了

完工照片，还剩下美化工作了

评分

参与人数 12刨花 +108 收起 理由
rongzeyuan + 8 好设计，好木艺
无极。 + 8 厉害
吴新 + 8
胆结识 + 8 没有学不会，只恨见识少。
9595 + 8 做的不错，但耐久性还有待考验
勤奋工作 + 8 楼主的制作过程很详细，受益匪浅
老猫7109 + 8 动手能力超强！
光头佬艺术 + 8

查看全部评分

回复 支持 反对

使用道具 举报

男儿当自强
发表于 2015-1-11 21:42:51 | 显示全部楼层
能人   期待试用效果
回复 支持 反对

使用道具 举报

alin999
发表于 2015-1-11 21:43:43 | 显示全部楼层
哈哈   我也看到很久了  准备年假后开做

回复 支持 反对

使用道具 举报

GUANGYUANZ
头像被屏蔽
发表于 2015-1-11 21:47:48 | 显示全部楼层
高手～～～
回复 支持 反对

使用道具 举报

dy7762
发表于 2015-1-11 21:48:11 | 显示全部楼层
牛人啊！呵呵
回复 支持 反对

使用道具 举报

天高云淡天高
发表于 2015-1-11 21:57:38 | 显示全部楼层
大红盖开关哪买的啊，一直买不到啊
回复 支持 反对

使用道具 举报

第九天天
发表于 2015-1-11 22:06:30 | 显示全部楼层
帮顶下，看最后测试。
回复 支持 反对

使用道具 举报

argone
发表于 2015-1-11 22:07:54 | 显示全部楼层
我以前也想自己做一个。包括那个轴刀我都淘到手了。。后来又遇到现成的。才没有做。
回复 支持 反对

使用道具 举报

一丑牛
发表于 2015-1-11 22:08:15 | 显示全部楼层
兄弟历害,但木头共震会很明显,使用时安全第一
