圆雕如此简单

我1我 · 发表于 2015-4-8 11:09:31

谢谢

控制面板 · 发表于 2015-4-14 23:04:01

楼主，请教下问题，刀路做出来是粗加工和精加工刀路在一起，怎么样才能分开成两个刀路呢？不分的话没法换刀啊

徐雷 · 发表于 2015-4-15 08:36:39

控制面板发表于 2015-4-14 23:04 9 c" u6 [, J" K7 q
楼主，请教下问题，刀路做出来是粗加工和精加工刀路在一起，怎么样才能分开成两个刀路呢？不分的话没法换刀 ...

当选择不同的刀具进行粗精加工自动保存粗精两个刀路

控制面板 · 发表于 2015-4-15 08:40:30

徐雷发表于 2015-4-15 08:36 8 \+ D1 C' u3 r2 C6 q
当选择不同的刀具进行粗精加工自动保存粗精两个刀路

嗯，看到楼主对楼上的解答了，谢谢。昨天试的时候可能刀具没有选择好

CNC_ROUTER · 发表于 2015-4-21 10:20:27

感谢楼主分享，我想问下楼主，这个软件支持四轴三联动或者四轴四联动路径吗

控制面板 · 发表于 2015-4-22 12:08:55

本帖最后由控制面板于 2015-4-22 12:24 编辑

楼主大人，再向你请教几个问题，1、我用这个软件出的刀路为什么是FGC文件呢？这样正不正常，2、我是用的3.175的铣刀开的粗、用3002的平底尖刀精雕，但是导出的文件还是只有一个，但是放在M3上看好像到了20多分钟的时候有个好几分钟的回原点停顿，应该是系统给的换刀时间，然后又继续雕刻了。3、我在设置刀具库的时候系统提示机床中的编号重复，要重新设置不同的编号后才能导出NC文件，这是怎么回事？
不好意思是我不细心，机床库设置错了，麻烦老师了

徐雷 · 发表于 2015-4-22 15:41:29

首先是机床选错了，要是机床设置错了有恢复默认设置选项，重新设置一下，不要随便在默认后处理器中添加换刀命令，这样两把刀出来就是粗精两个刀路，当然很多操作都要自己去摸索，即使刀路出完了也是可以在铣削参数中重新修改

47okey · 发表于 2015-4-22 16:30:46

徐雷发表于 2015-4-22 15:41
8 c: i+ d5 H2 ~% q首先是机床选错了，要是机床设置错了有恢复默认设置选项，重新设置一下，不要随便在默认后处理器中添加换刀 ...

看来用DP也不简单。还是用AC，才可以说：圆雕如此简单！

沸腾的冰川 · 发表于 2015-4-22 19:43:31

收下啦，谢谢

控制面板 · 发表于 2015-4-22 20:26:25

徐雷发表于 2015-4-22 15:41
$ Y( Y! p& y5 g8 B/ R, D" \首先是机床选错了，要是机床设置错了有恢复默认设置选项，重新设置一下，不要随便在默认后处理器中添加换刀 ...

嗯，谢谢徐老师的提醒。现在能出刀路了，不过我又有一个问题了。在打开stl文件设置大小时x可以理解为长，那z和y应该是直径还是半径呢？如果是直径，那么后面粗加工那里的z（也就是材料尺寸）是不是应该理解成2倍的直径？可是我的材料没那么粗啊？这个尺寸是怎么出来的？还有就是，如果我的材料是块厚20mm长80宽40的长方体，想雕直径为20的圆雕，是不是应该在材料设置处自定义材料的直径为40mm？

xia0987 · 发表于 2015-4-22 21:29:54

楼主：再有问题请教：在雕刻后，有些地方没雕到，这个软件如何加工残留面，另外该软件的加工策选择有啥窍门，与加工后的残留有什么影响吗？谢谢了！

控制面板 · 发表于 2015-4-22 22:24:48

xia0987 发表于 2015-4-22 21:29 - i& d$ Z- n; G1 X% O
楼主：再有问题请教：在雕刻后，有些地方没雕到，这个软件如何加工残留面，另外该软件的加工策选择有啥窍门 ...

楼主不是说了吗，没雕到的地方下来拿刀扣，扣的好了就发上来，扣难看了就算了

徐雷 · 发表于 2015-4-23 10:27:35

xia0987 发表于 2015-4-22 21:29
3 n4 K k3 y; Q5 y( i# ?, L6 ~: X楼主：再有问题请教：在雕刻后，有些地方没雕到，这个软件如何加工残留面，另外该软件的加工策选择有啥窍门 ...

可以选择分面雕刻，效果要好很多，还可以选择旋转雕刻，效果都要比直线强

徐雷 · 发表于 2015-4-23 10:32:13

本帖最后由徐雷于 2015-4-23 10:35 编辑

控制面板发表于 2015-4-22 20:26
, r5 M& D& B% | U$ B8 U嗯，谢谢徐老师的提醒。现在能出刀路了，不过我又有一个问题了。在打开stl文件设置大小时x可以理解为长， ...

这个尺寸要灵活处理，在你旋转模型前的3轴比例基本就是大致的模型比例了，假设你的材料是棒料直径是20，模型平行X轴放置，设置大小的时候就要以y轴z轴数值较大的一个为基准，假设y比Z 大，就要把y设为20，反过来，z比Y大，就要把Z设为20。

控制面板 · 发表于 2015-4-23 11:13:44

徐雷发表于 2015-4-23 10:32
2 M, x( B$ Y3 p) {; b8 ]' s! i这个尺寸要灵活处理，在你旋转模型前的3轴比例基本就是大致的模型比例了，假设你的材料是棒料直径是20， ...

谢谢了，是该交作业了

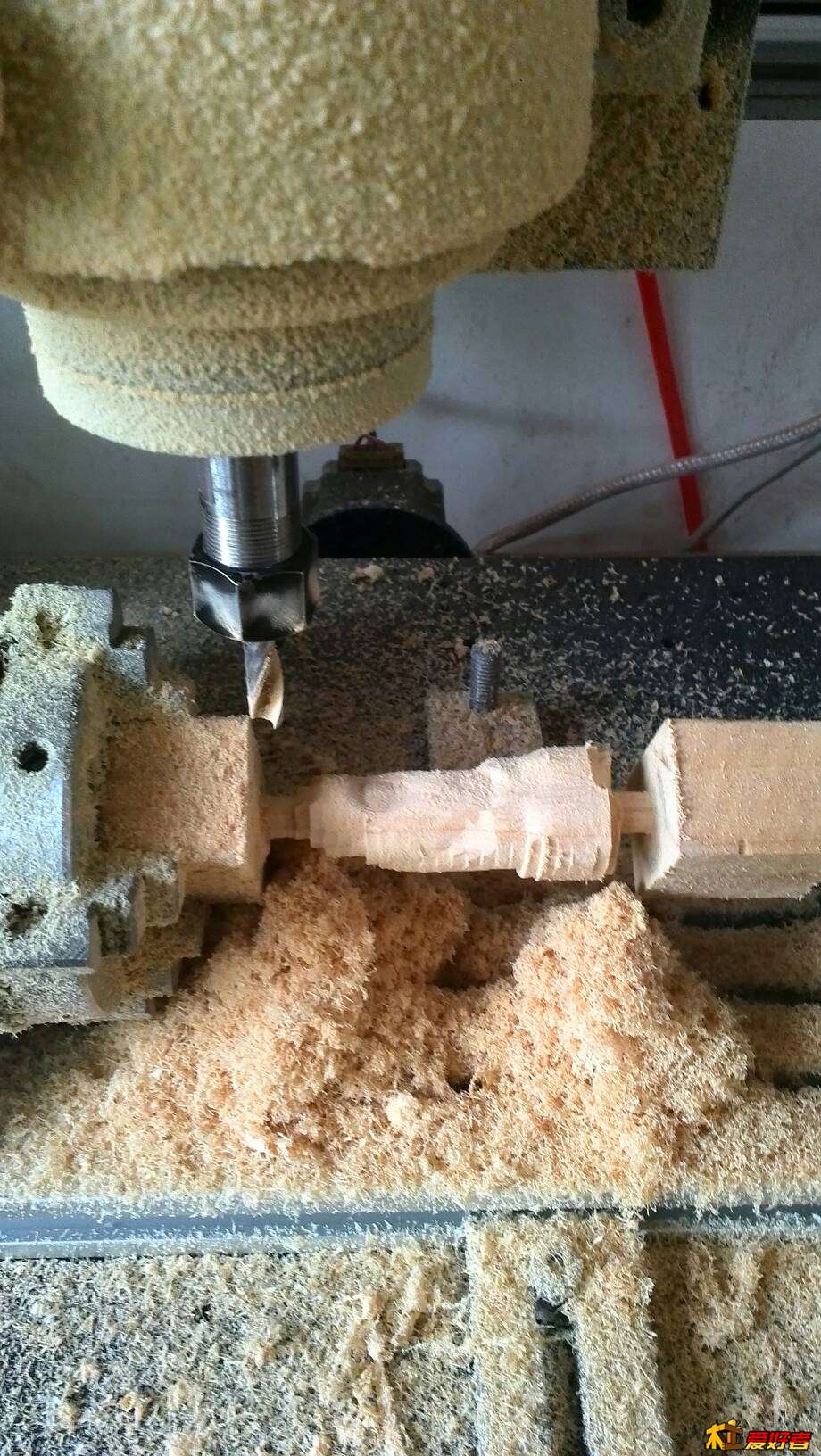

先开个粗
