低性价比车床的制作过程图解（超多图）

sdbzklj · 发表于 2015-1-21 00:21:58

本帖最后由 sdbzklj 于 2015-1-21 00:25 编辑

BennyBao 发表于 2015-1-4 18:48
/ H+ j' i$ m* M1 l3 n- \; }4 V为立轴的电机轴开孔，目标孔径18mm。但是经验不足，一开始用小孔圈的地太小了，实际只圈了14mm，接下来就只 ...

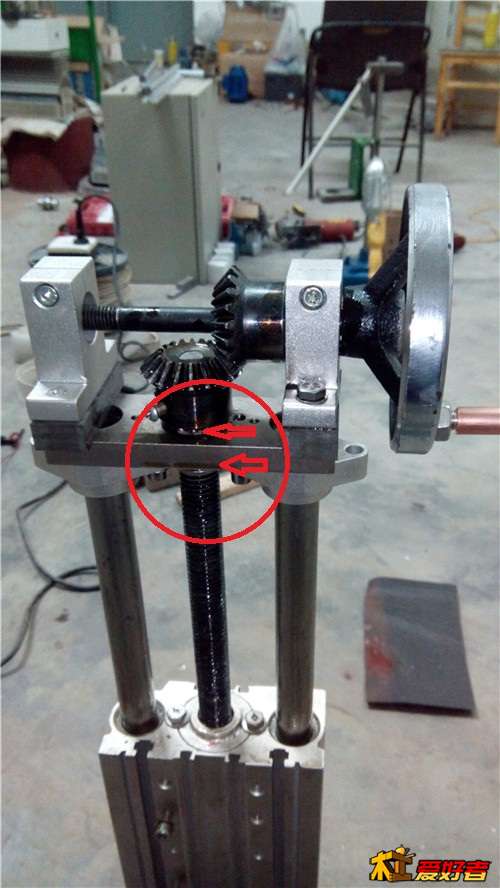

我仔细看了一下，你所有丝杆两端都是靠球轴承的顶螺丝固定的，在光杆上面估计会溜的，至少在手摇端加双向推力轴承才行啊。

wo515188 · 发表于 2015-1-21 00:28:34

楼主真强大，电机和调速那买的，请给个链接，谢谢

BennyBao · 发表于 2015-1-21 11:32:50

sdbzklj 发表于 2015-1-21 00:21
2 a; i3 a. M4 Y: p9 Z我仔细看了一下，你所有丝杆两端都是靠球轴承的顶螺丝固定的，在光杆上面估计会溜的，至少在手摇端加双 ...

到目前为止还没有出现滑动的现象，毕竟我只车木头。双向推力轴承我简单百度了下，没搞懂它怎么固定丝杠。

wo515188 · 发表于 2015-1-22 00:52:14

wo515188 发表于 2015-1-21 00:28 $ C8 q, o9 F5 ?3 x" x6 M
楼主真强大，电机和调速那买的，请给个链接，谢谢

谢谢了

ljuia · 发表于 2015-1-22 09:28:51

楼主你好！想请教一个问题，您的帖子里有一个说是“通过一个光轴来校准车头和尾座的同心度，这方法应该还是比较靠谱的吧”的照片，想请教一下：1、用来校正车头和尾座同心度的光轴直径是多大的？所用轴承座的直径是多大的？2、光轴能直接这么穿过去么？不紧么？机械方面我不大懂，不过最近想D个小车，要是可能的话想仿个类似的（不加立钻）。请楼主赐教，谢谢！

BennyBao · 发表于 2015-1-22 09:34:27

ljuia 发表于 2015-1-22 09:28
! q1 O/ f% T* K! q8 m3 R楼主你好！想请教一个问题，您的帖子里有一个说是“通过一个光轴来校准车头和尾座的同心度，这方法应该还是 ...

光轴和轴承座我都是用20直径，刚好可以穿过去。坛子里刚刚出了个极好的技术贴，建议仔细看看 http://app.zuojiaju.com/forum.php?mod=viewthread&tid=351509

ljuia · 发表于 2015-1-22 10:27:16

谢谢楼主的介绍！
我也正在拜读此贴呢！很受教

zhuxian666 · 发表于 2015-1-22 20:12:14

偷偷告诉你个去断锥的方法--电火花，自制一个就OK，电动车充电器当电源，电路也很简单，网上一搜一大把，下次不要旁边打孔取锥了。太难看

gw345 · 发表于 2015-1-22 22:17:42

高人啊！

lshy50 · 发表于 2015-1-23 11:58:14

:vv车、铣、钻一体，如改成4轴cnc就更好了。

（真是看热闹的不怕事大，羡慕嫉妒。）

ASSRS · 发表于 2015-1-24 15:56:34

这动手能力非一般强,赞

蜀山 · 发表于 2015-1-24 16:11:22

太太太牛逼了。。。

1269091819 · 发表于 2015-1-24 18:15:42

我想知道成本多少钱？用了多长时间完成产品。

木匠学艺 · 发表于 2015-1-24 19:09:01

这车做的是真好啊，绝对是高大上，工程院院士干的活。

BennyBao · 发表于 2015-1-24 19:50:14

1269091819 发表于 2015-1-24 18:15
: Y- v& L5 B9 b8 O1 q$ {: P" r我想知道成本多少钱？用了多长时间完成产品。

成本4000，从构思开始整整3个月
