新年献礼，微型车床

热爱DYI · 发表于 2015-1-2 22:03:17

本帖最后由热爱DYI 于 2015-1-2 22:09 编辑

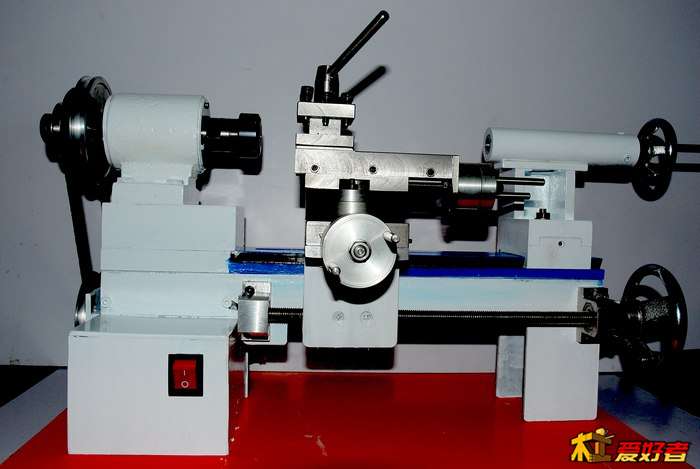

历时近两个月终于做好了这台微型床（电控部分还没有接线，不过很简单的），这次不再用现成导轨，自己铣燕尾导轨，实现真正自己做车床导轨。

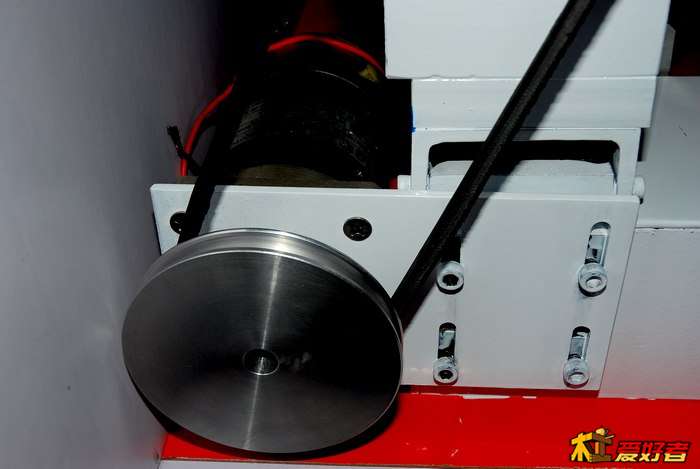

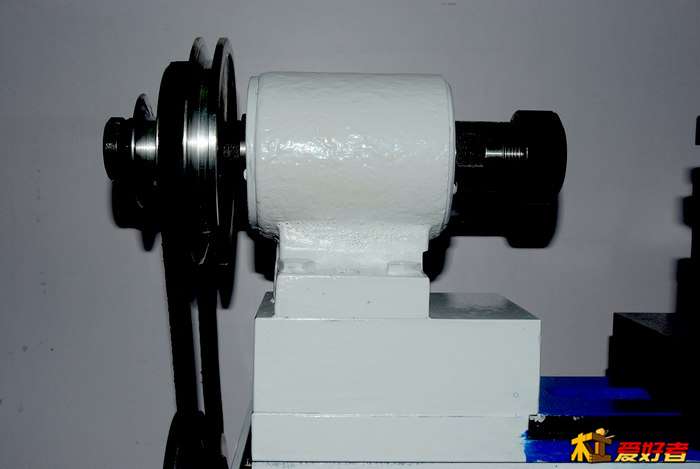

床身长450mm，导轨长330mm，两尖距230mm（不带卡盘），主轴用C20ER25-----150，全程通孔是12。5mm，夹简可夹16mm。中拖板行程100mm，小拖行程60mm，360度可旋，尾顶行程75mm。电机用直流司服（无编码），1000转，55伏，功率不详，估计是300W左右，现在用60伏，转速约1200转，皮带轮用两个同样的塔轮，不用电子调速，皮带轮变比为2：1、 1：1、 1：2三级，速度约600、1200、2400。

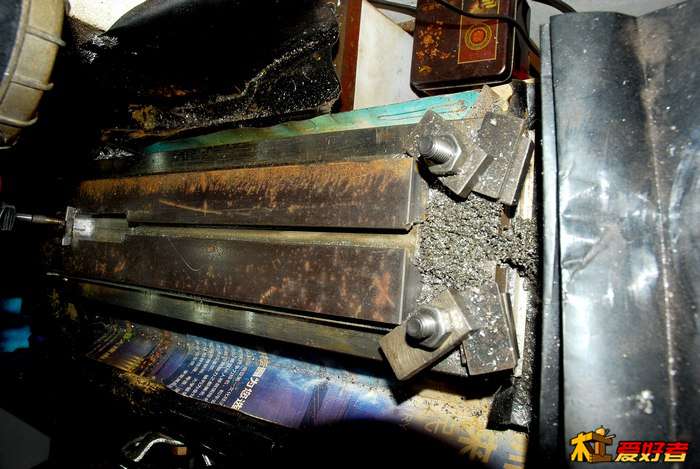

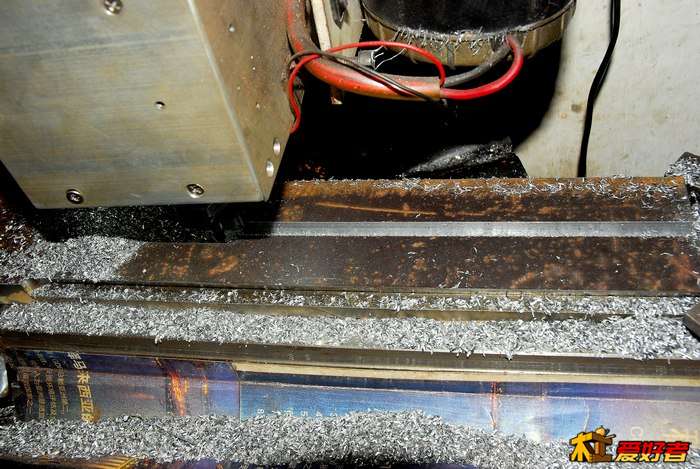

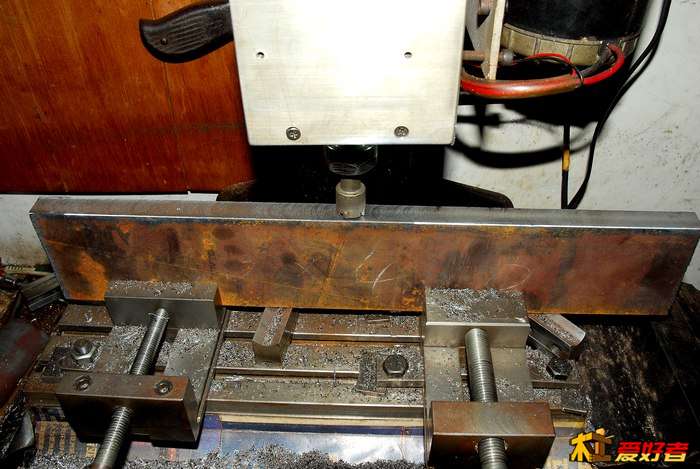

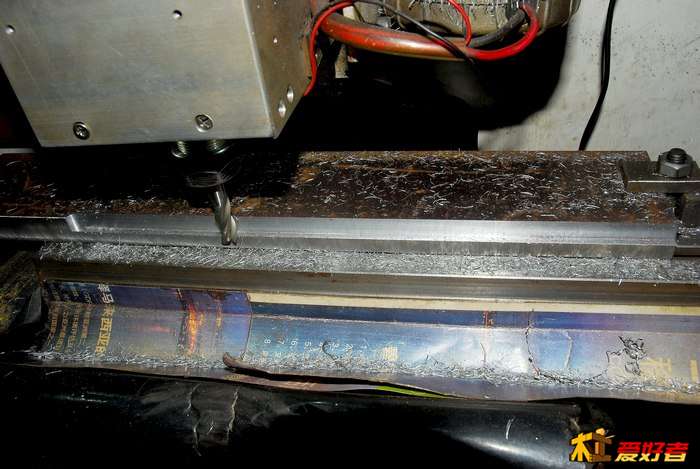

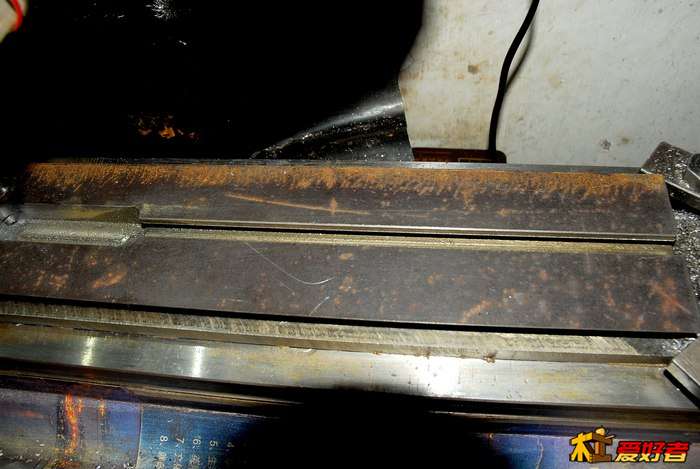

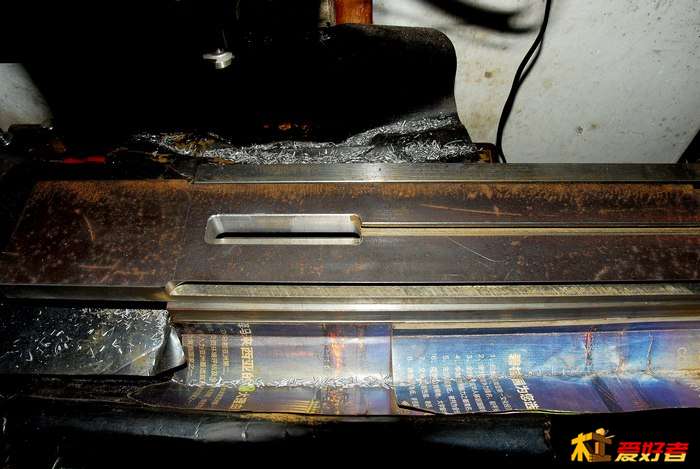

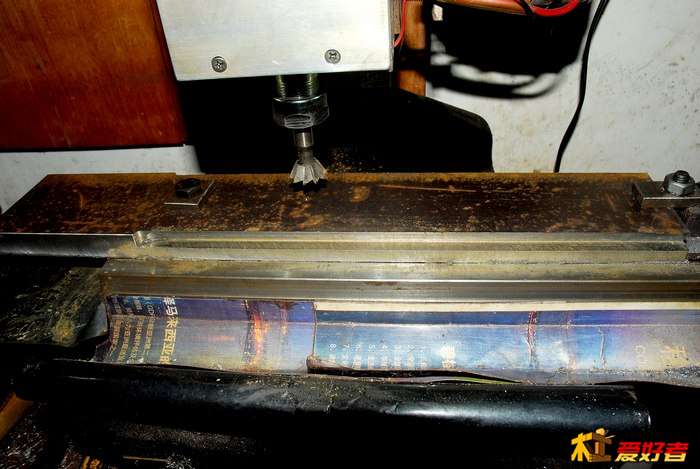

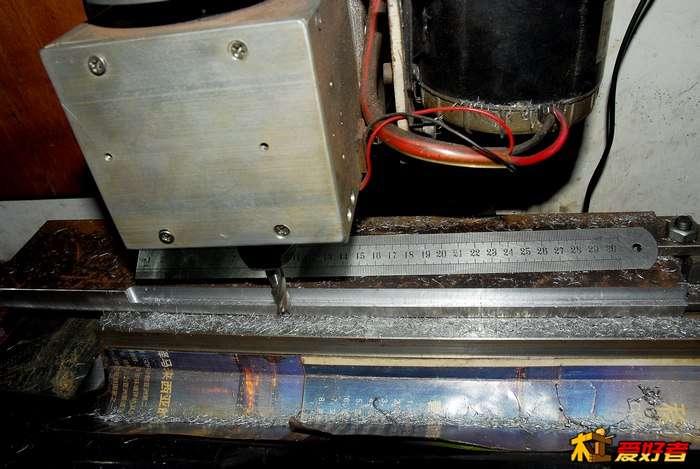

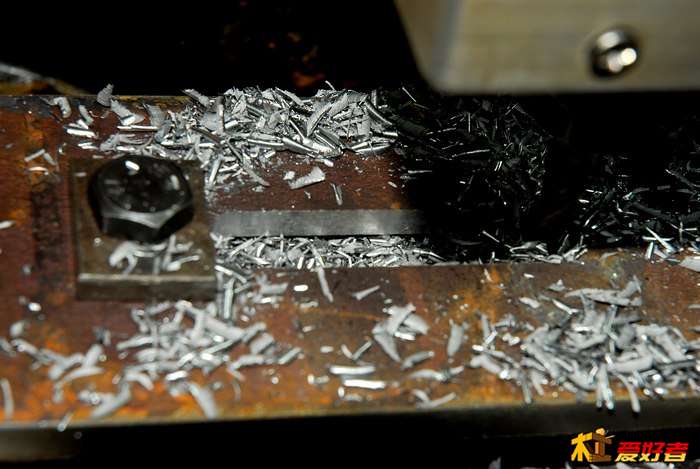

因为多次做床，有很多工序都已发图，所以这次主要发导轨图。

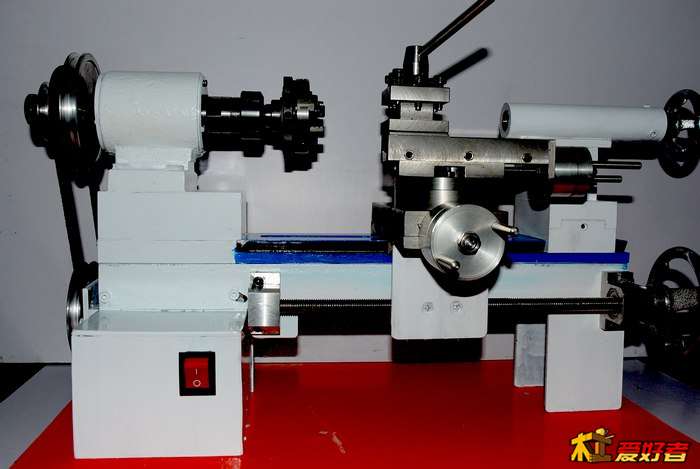

装上卡盘

热爱DYI · 发表于 2015-1-2 22:08:36

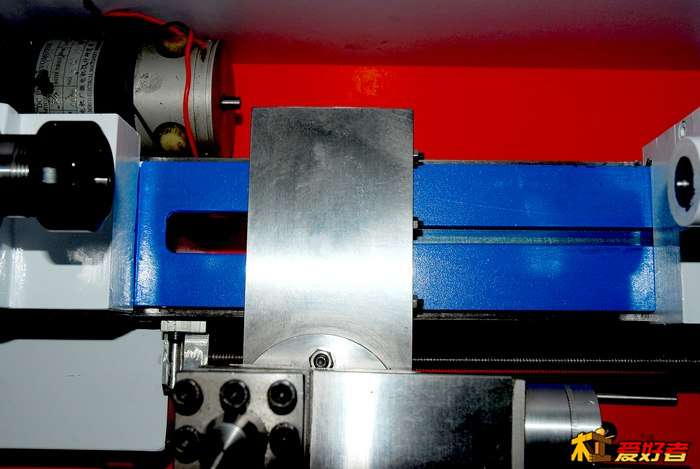

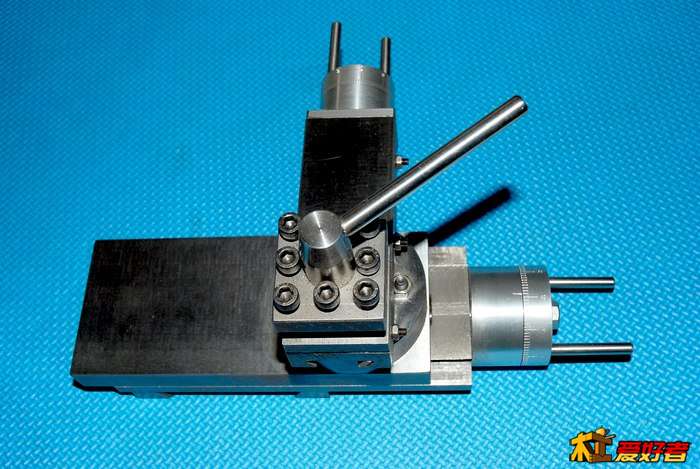

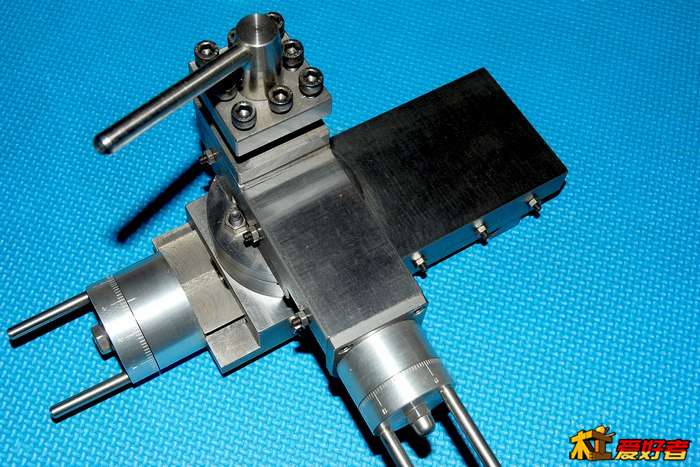

拖板

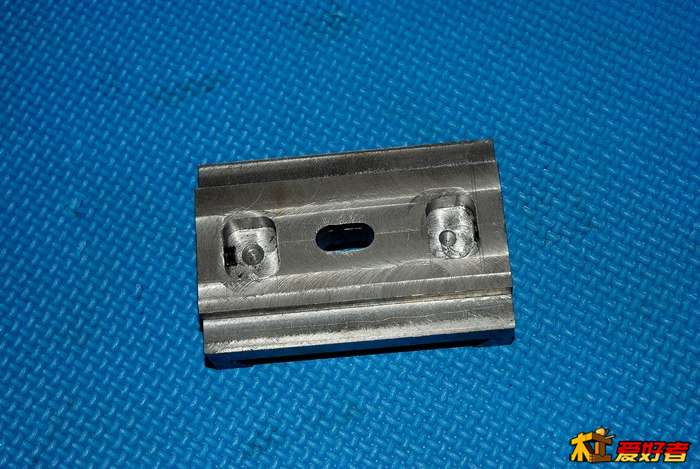

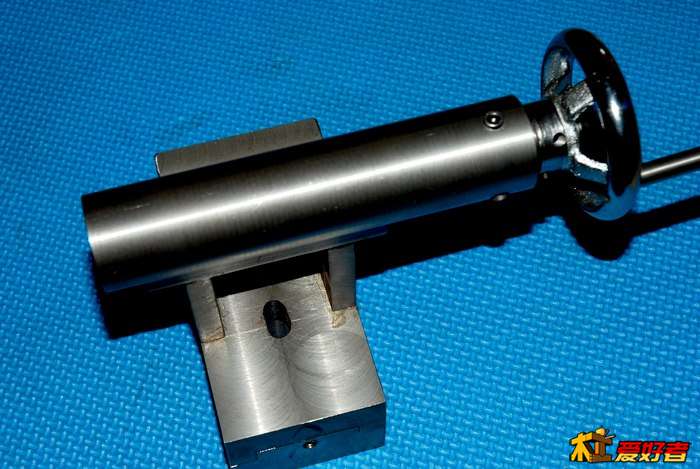

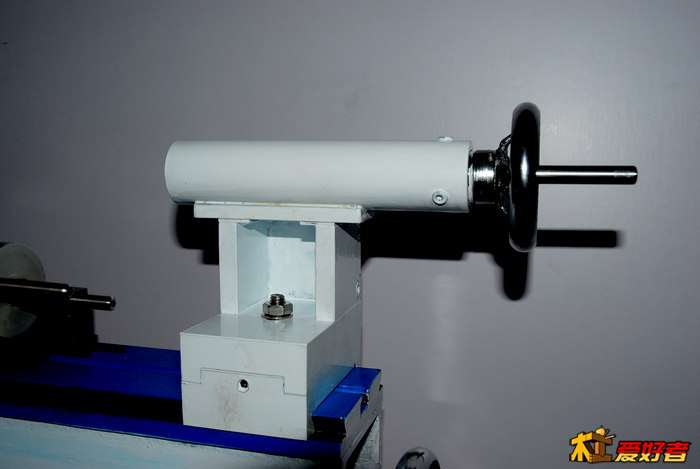

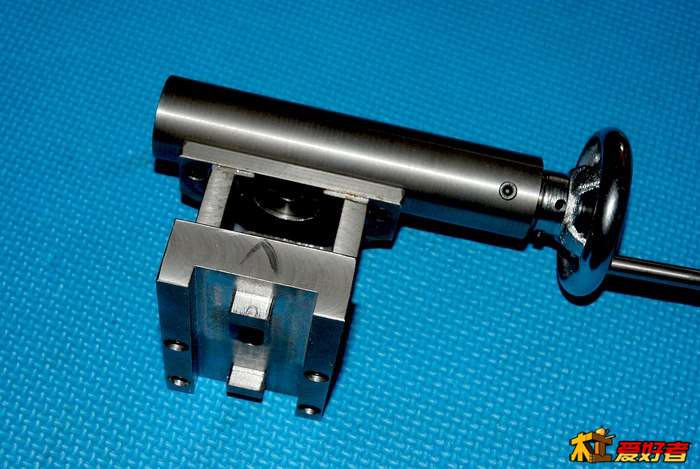

尾顶底座

热爱DYI · 发表于 2015-1-2 22:11:17

fei2960 · 发表于 2015-1-2 22:16:27

漂亮啊

冷霜 · 发表于 2015-1-2 22:19:31

高手就是高手！感谢分享这么多好的DIY东西！！{:5_299:}

一生钓鱼 · 发表于 2015-1-2 22:24:35

支持您的作品！

靈魂吥鏾 · 发表于 2015-1-2 22:26:31

又见。高端。。大气。。上档次。。小车。好手艺啊。。。羡慕

靈魂吥鏾 · 发表于 2015-1-2 22:26:35

又见。高端。。大气。。上档次。。小车。好手艺啊。。。羡慕

满血复活 · 发表于 2015-1-2 22:26:41

能不能弱弱的问问价格呢

dingye318 · 发表于 2015-1-2 22:27:07

马老师，你主轴前后各用的是什么轴承，几个？

侃大山 · 发表于 2015-1-2 22:36:12

漂亮啊

sdbzklj · 发表于 2015-1-2 22:39:41

只有流口水的份了，

cj750 · 发表于 2015-1-2 22:39:45

越做越好

sszrsy · 发表于 2015-1-2 22:42:46

C20ER25的延长杆的螺纹是什么标准的？有适合的法兰盘吗？

sszrsy · 发表于 2015-1-2 22:42:54

C20ER25的延长杆的螺纹是什么标准的？有适合的法兰盘吗？
