集尘小推车

卧村居士 · 发表于 2015-1-2 20:06:32

前些日子购买了oneida的旋风桶

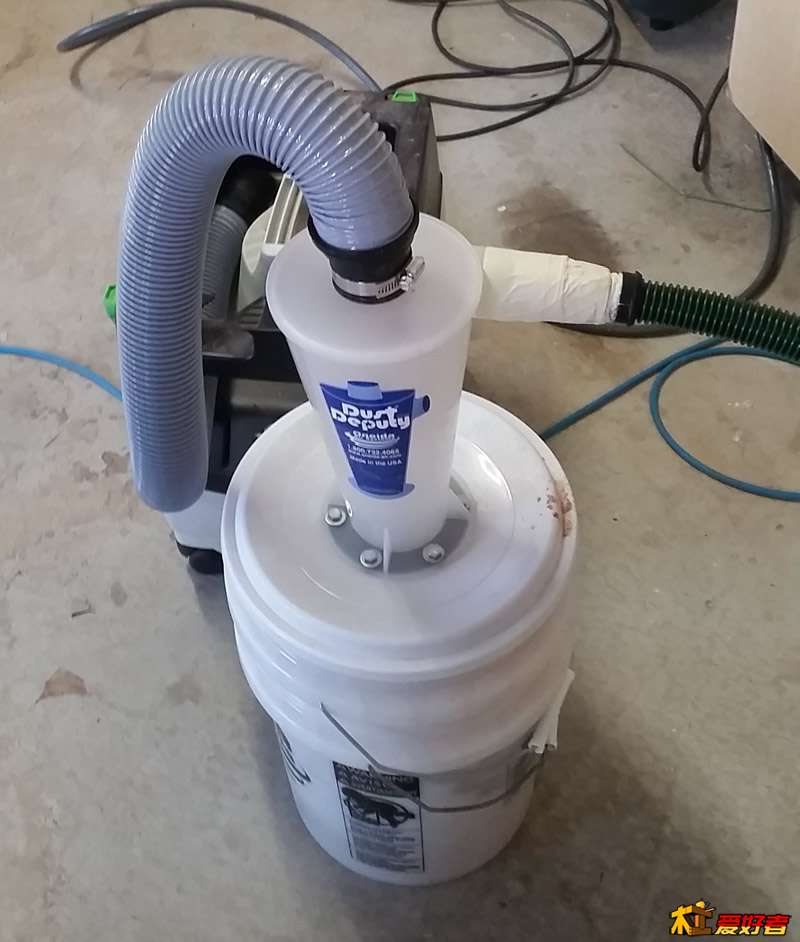

旋风桶

旋风桶串联集尘器，能过滤95%左右的木屑及微尘，这是很大的优点。
但是发现一个问题，就是原本可以轻松拽着集尘器走，现在拽着桶和集尘器走非常不方便。
于是我决定做一个集尘小推车，除了能够同时把集尘器和旋风桶固定在上方，同时还可以把一些常用工具。

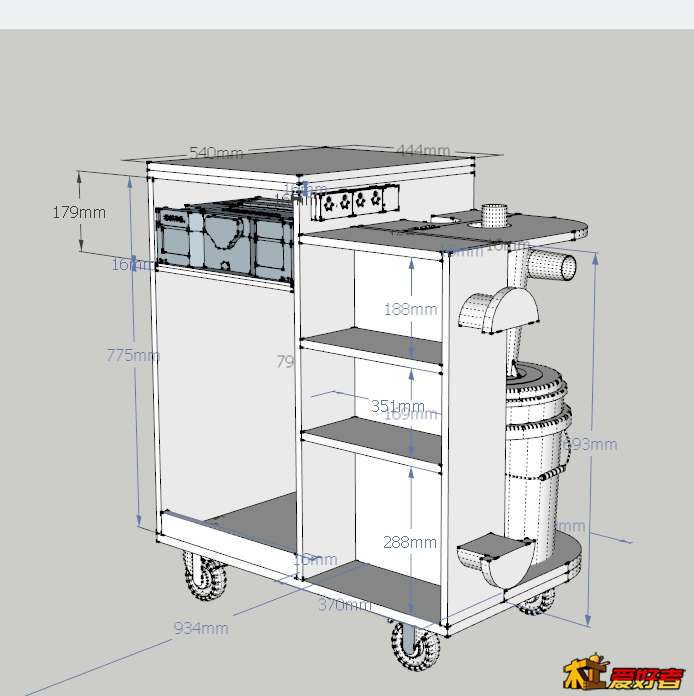

我参考了Shopnote 109期的设计，根据我的需求做了改动。
在集尘器上方间出一个工具箱的空间，并在侧边制作一个小架子，放置常用小工具。
为了避免过多拔插集尘器联动电源，链接一个接线板在侧面。这样可以同时连接4个电动工具，而且同时可以联动。
由于用料的限制，最后制作过程中做了不少的改动。使用的材料是别人丢掉的16mmMDF，以及一小块之前制作剩下19mm的多层板。

组装过程

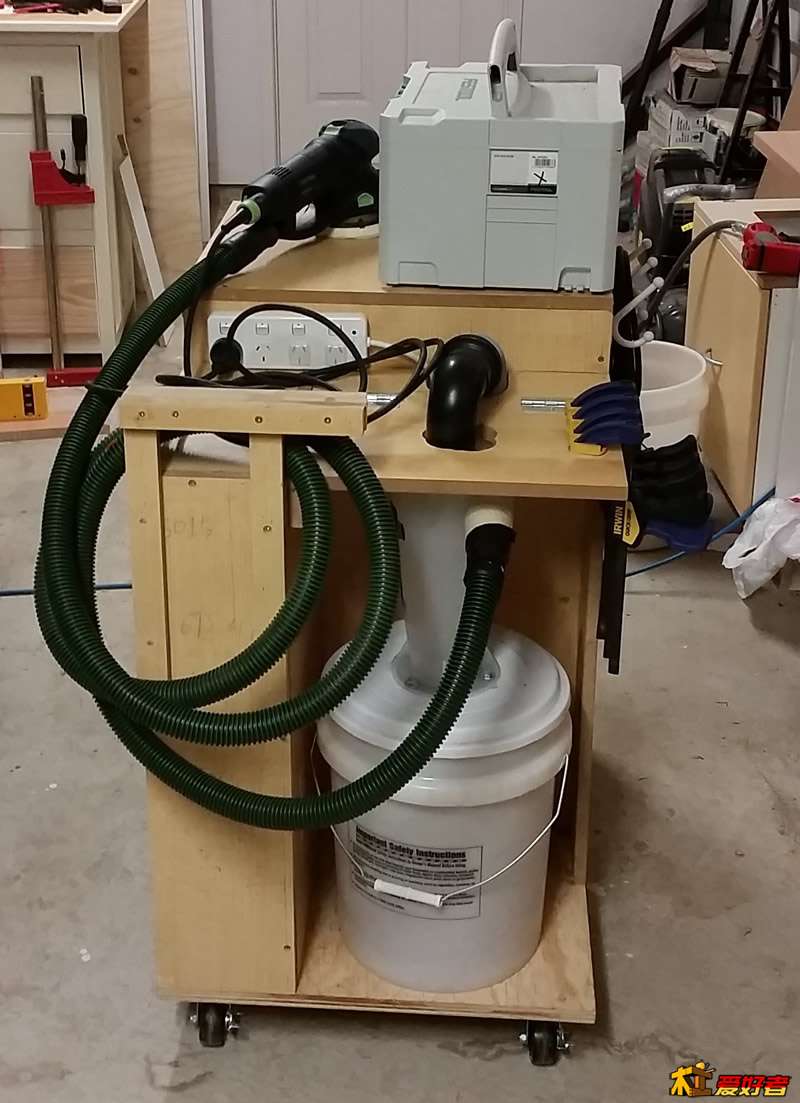

桶试图

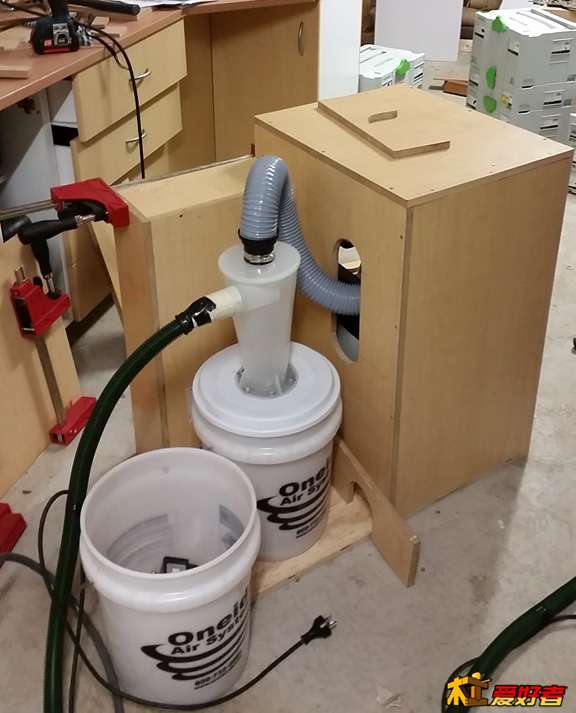

桶底部最后的有做加固，图为半成品图

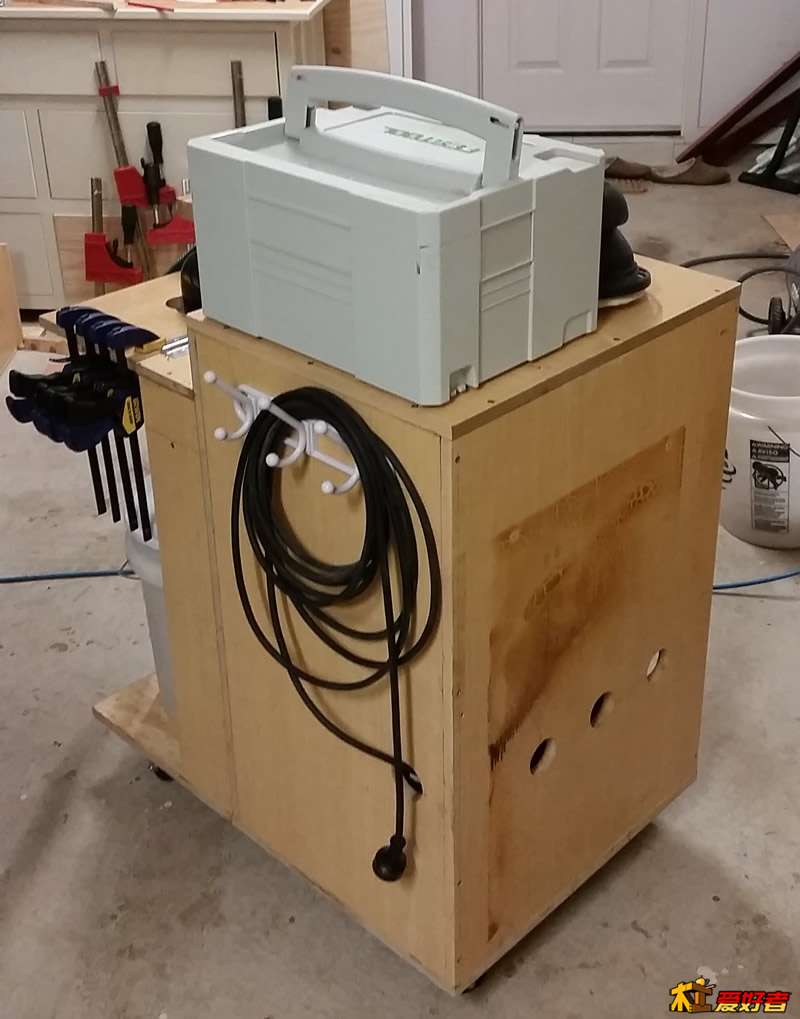

侧板打孔，给集尘器空气流通

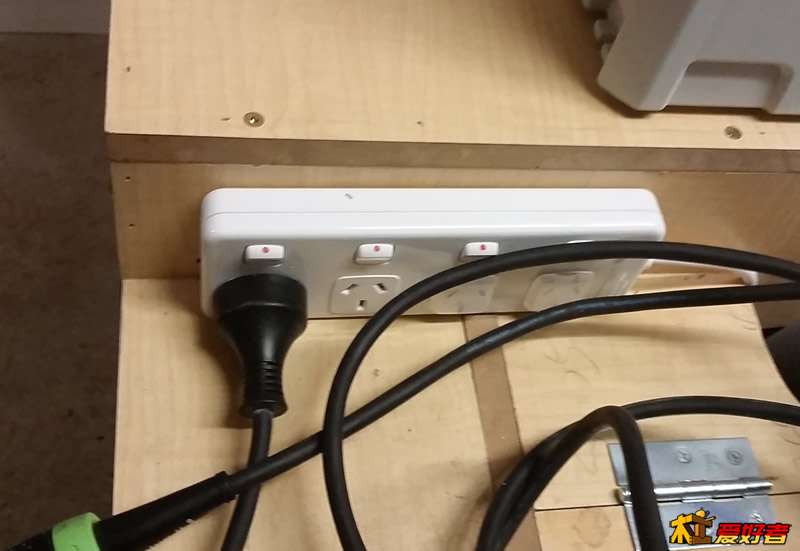

4接口接线板

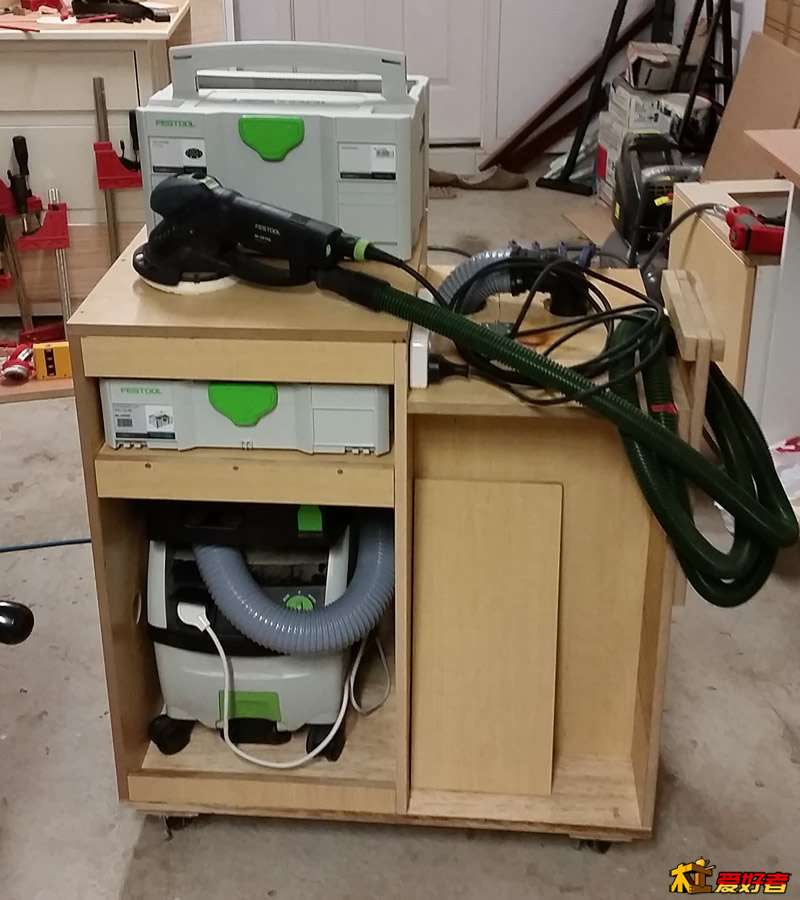

正视图

由于还没想好边柜放什么工具/耗材，所以暂时空着。
接下来还有一些要升级的地方
1. 集尘管最好能够有个摆臂，避免集尘管拖地
2. 摆臂上安装一盏灯，除了照明之外，还可以在需要吸尘的时候联动集尘器。
最后补充一点，为了省钱使用了50mm的轮子，如果再给我一次机会选择的话，我一定会用75mm的

roselobe · 发表于 2015-1-2 20:14:44

我也面临同样的问题，这个帖子对我启发很大

baishuilhs · 发表于 2015-1-2 20:19:35

海外木友资源强大！感谢分享，加分支持！

卧村居士 · 发表于 2015-1-2 20:30:30

baishuilhs 发表于 2015-1-2 20:19
海外木友资源强大！感谢分享，加分支持！

我会再接再厉的

一说就错 · 发表于 2015-1-2 20:37:34

真不错，顶~~~~~~~~~~~~~~~~~~~~~~~~~

博士 · 发表于 2015-1-2 20:56:54

想法科学，图纸精细，车做得好极了！赞一个！

半个长沙 · 发表于 2015-1-2 22:35:04

哈哈顶一个这是复出的迹象啊！！！！

xiongwei_ww · 发表于 2015-1-2 23:25:47

为啥费斯托吸尘器了还要旋风吗

normal · 发表于 2015-1-3 00:08:22

youtube上有个串联2级过滤的，第二级是个小水桶原理和作用你懂的

卧村居士 · 发表于 2015-1-3 06:38:27

xiongwei_ww 发表于 2015-1-2 23:25
为啥费斯托吸尘器了还要旋风吗

1. 集尘袋比较贵（当然旋风桶也不便宜）
2. 基本不需要检查集尘袋（通常如果只是打磨的话，3-5个星期就得检查一下）
3. 捡东西方便（如果一堆小东西掉地上，如螺丝，可以换个干净的桶一次性全部细进去，省得捡了）

卧村居士 · 发表于 2015-1-3 06:43:10

半个长沙发表于 2015-1-2 22:35
哈哈顶一个这是复出的迹象啊！！！！

短期，短期
最近不用换尿布

ljx791230 · 发表于 2015-1-3 09:05:22

不错。。我最近在考虑如何做集尘

yangshiyang · 发表于 2015-1-3 19:40:08

做得不错，就是我这个小地方没有那些卖

51829579 · 发表于 2015-1-8 14:20:03

国外的土豪

945ad2008 · 发表于 2015-1-14 21:09:16

高上大呀，
