DIY低性价比车钻铣一体式木工车床

gxyaocity · 发表于 2015-1-3 21:34:14

中国好车。

000pecker000 · 发表于 2015-1-3 22:53:47

楼主的作品很不错！

咨询一个小问题，楼主的主轴电机和我选的差不多，直流550W，怎么固定的，是用电机外壳的那两个螺孔固定的么？

那电机重，启动反向冲击不小，我开始想做个卡子，稳定一些。如果是那两孔能固定住我也用螺丝直接固定算了，只是我买到的7毫米的螺丝孔，很变态的尺寸。

BennyBao · 发表于 2015-1-3 23:13:46

casper_163 发表于 2015-1-3 18:12( L" x" e* b7 c5 h& z
今天得空把整个帖子仔仔细细看完，看来昨天加分急躁了，分数不能重复添加的~如果可以加分，我愿意给你加2 ...

谢谢你的肯定，你的帖子我在之前也不过好几篇，印象很深刻，虽然你做的是木制车。但是从你用门把手做刀架，用水管夹做中心架，以及后来的尾座设计都看得出花了很多心思。我的床虽然更大更复杂，但在这一类细节方面是缺少亮点的。
你是个艺术家，而我小时候的梦想是成为一个艺术家。也许是这种原因吧，我觉得我们做事的方式有点相通。希望有机会多多交流。私信qq

BennyBao · 发表于 2015-1-3 23:37:21

本帖最后由 BennyBao 于 2015-1-4 15:40 编辑

000pecker000 发表于 2015-1-3 22:53 $ N2 C. a# J, B) r* j, p
楼主的作品很不错！
) ~; z, @/ i7 r) Y* E" G/ n: g7 h& W8 T
咨询一个小问题，楼主的主轴电机和我选的差不多，直流550W，怎么固定的，是用电机外 ...

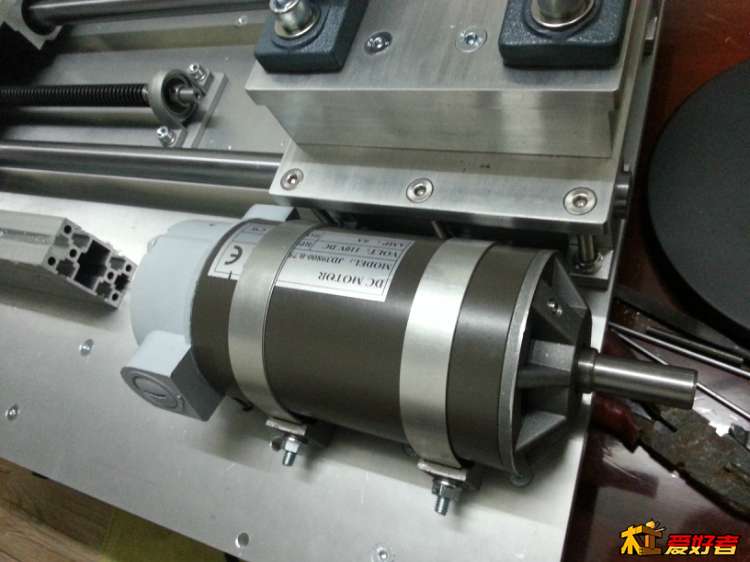

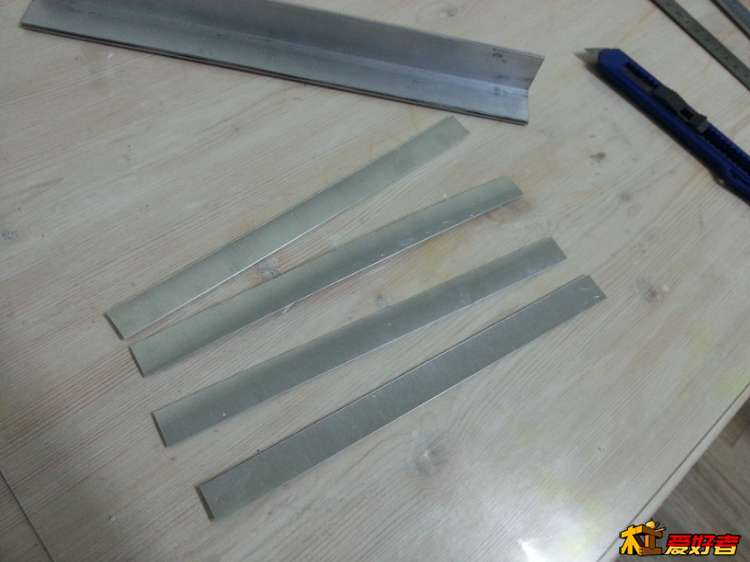

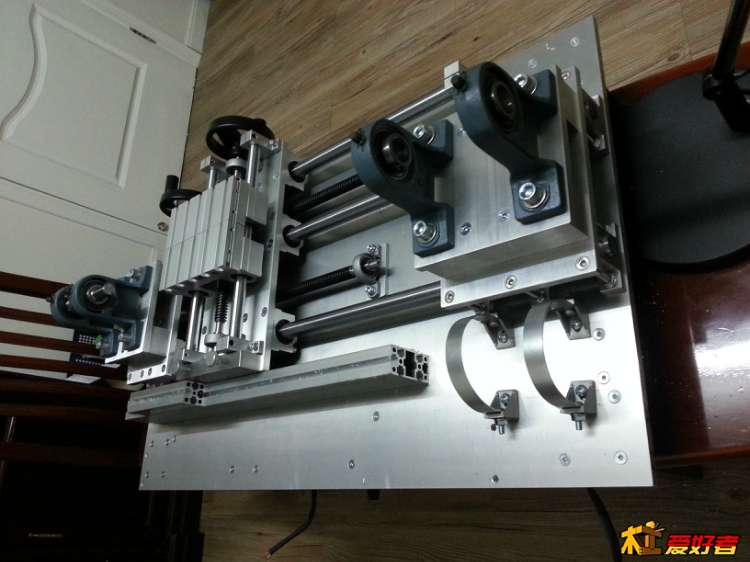

固定电机的问题确实困扰了我蛮久，首先这个电机的84mm直径并不容易找到合适的电机固定座，其实我的车床上给电机预留的空间非常局促，以至于两个电刷槽都要斜着放才摆的下。所以最终我是自己用铝皮和2020型材角码做了两个卡箍。见图。。。

不过，我还有更简单的方法推荐给你，去tb搜骑马夹（也叫管箍）要90mm内径的那种，或者找6寸的U型螺栓。这些都很便宜只要几块钱，但是一般的五金店是买不到这么大号的。为什么我没有用这两种简单的固定方案呢？因为.......我的车床上连这点空间都不够了，囧

木工模型制作 · 发表于 2015-1-4 07:50:24

主轴电机多大电压

000pecker000 · 发表于 2015-1-4 08:02:55

本帖最后由 000pecker000 于 2015-1-4 08:33 编辑

BennyBao 发表于 2015-1-3 23:37 & h: ~3 ~7 _7 \% B/ n
固定电机的问题确实困扰了我蛮久，首先这个电机的84点直径并不容易找到合适的电机固定座，其实我的车床上 ...

感谢楼主！

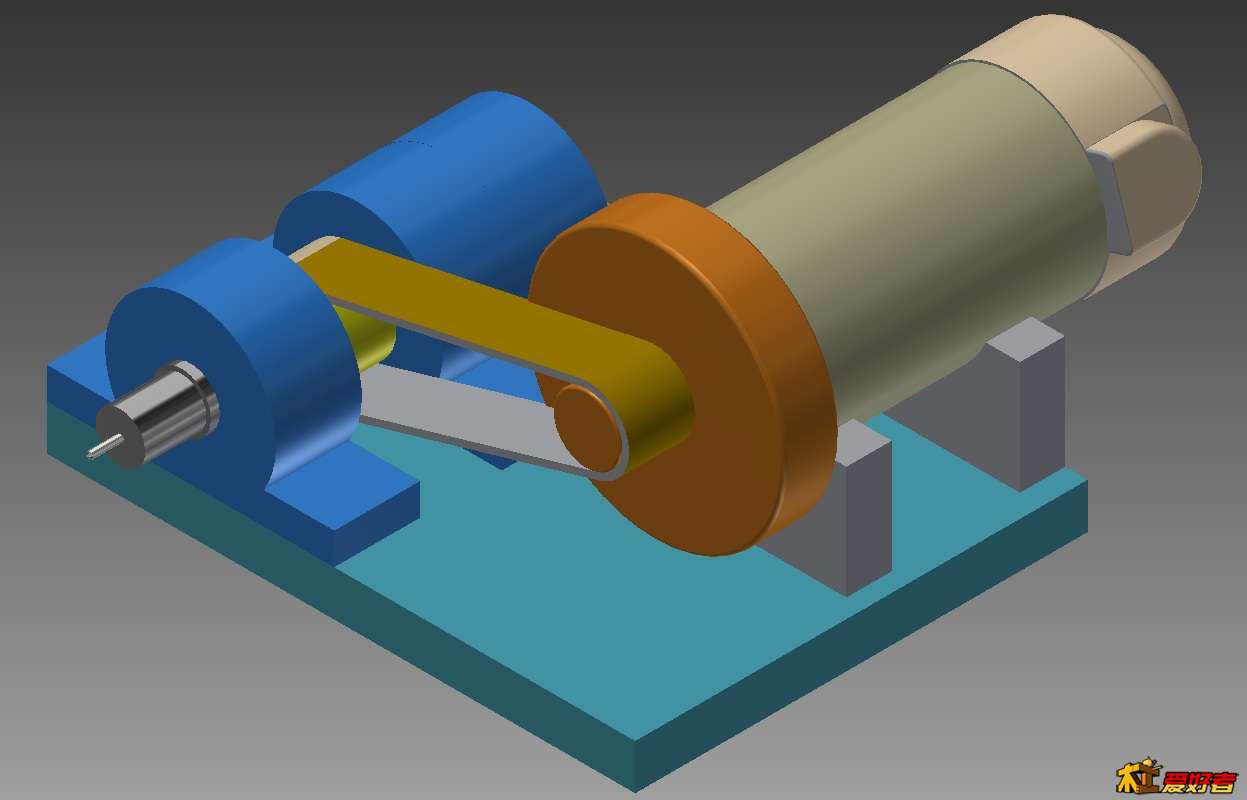

你的方案很好，是不是那两四个连接角可以挡住电机外壳呀？那电机加到60V的时候，直接加电测试，我一只手没按住，启动反向扭矩很大。我开始想用铝板条做圆弧，预计很费劲的，后来我就想用铝板条做成V型，总之我想的很稳定但是加工很费劲。下图是我设计的结构图：

000pecker000 · 发表于 2015-1-4 08:03:43

木工模型制作发表于 2015-1-4 07:50
0 h! e& R2 }0 `9 T) \" r0 l$ A主轴电机多大电压

楼主的电机我也置办了，110v180v90v都有，370w550w功率。。。

dzqbh2 · 发表于 2015-1-4 08:32:55

求电机连接，谢谢。另外我一直有一个问题困扰，就是滑块在光轴上是否紧密配合，除了前后移动以外，横向是否有摆动，因为尾座和刀架都是滑块固定在光轴上的，担心这个。

BennyBao · 发表于 2015-1-4 08:44:15

000pecker000 发表于 2015-1-4 08:020 s% O: x# D# K& F( `
感谢楼主！6 ]# U( j9 I/ Q$ m1 b1 b% F8 d

& m* a, Z$ U# F, i6 y0 |你的方案很好，是不是那两四个连接角可以挡住电机外壳呀？那电机加到60V的时候，直接加电测 ...

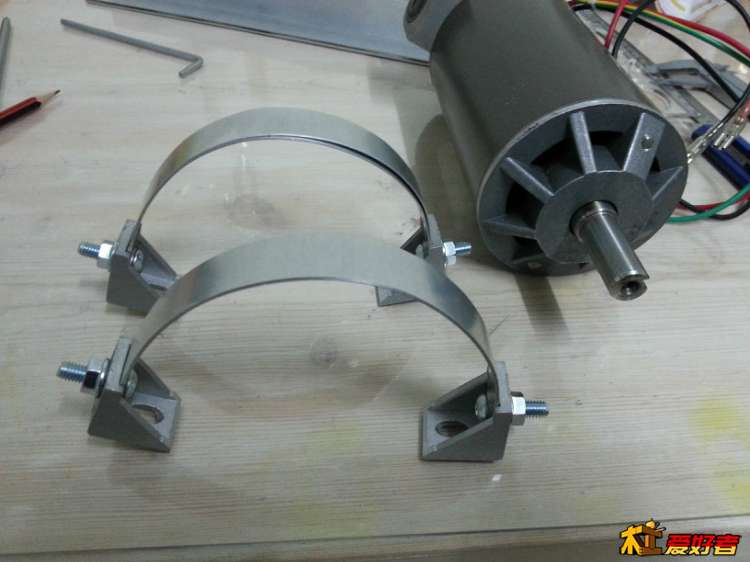

角码底部会稍稍挡住电机，看我的第二张图，我用锉刀锉平了角码的内底角。我这做法的难度在于确定铝皮长度，确保螺丝上紧后刚好勒紧电机

BennyBao · 发表于 2015-1-4 08:49:04

000pecker000 发表于 2015-1-4 08:024 v! D2 b& p. S. ?. k& x
感谢楼主！
1 E1 d$ ?, W2 Z- F% ?6 a+ }. G& R0 s: P& L6 f" ?4 H2 T& V
你的方案很好，是不是那两四个连接角可以挡住电机外壳呀？那电机加到60V的时候，直接加电测 ...

刚才没看到你的图，我觉得V型槽效果会不错，如果再上两根U型螺栓确保足够结实

BennyBao · 发表于 2015-1-4 09:02:04

dzqbh2 发表于 2015-1-4 08:32. m* Y0 v& F; J/ t# d P
求电机连接，谢谢。另外我一直有一个问题困扰，就是滑块在光轴上是否紧密配合，除了前后移动以外，横向是否 ...

连接回头我电脑给你发。光轴和滑块间配合挺紧密的，至少手摇感觉不到间隙。另外，光轴都是成对使用的，只要两根光轴在安装时略微张紧，滑动组件都可以确保不晃动了

000pecker000 · 发表于 2015-1-4 09:23:53

本帖最后由 000pecker000 于 2015-1-4 09:24 编辑

BennyBao 发表于 2015-1-4 08:49 : k0 @1 w- e% ~4 w6 N7 z$ d
刚才没看到你的图，我觉得V型槽效果会不错，如果再上两根U型螺栓确保足够结实

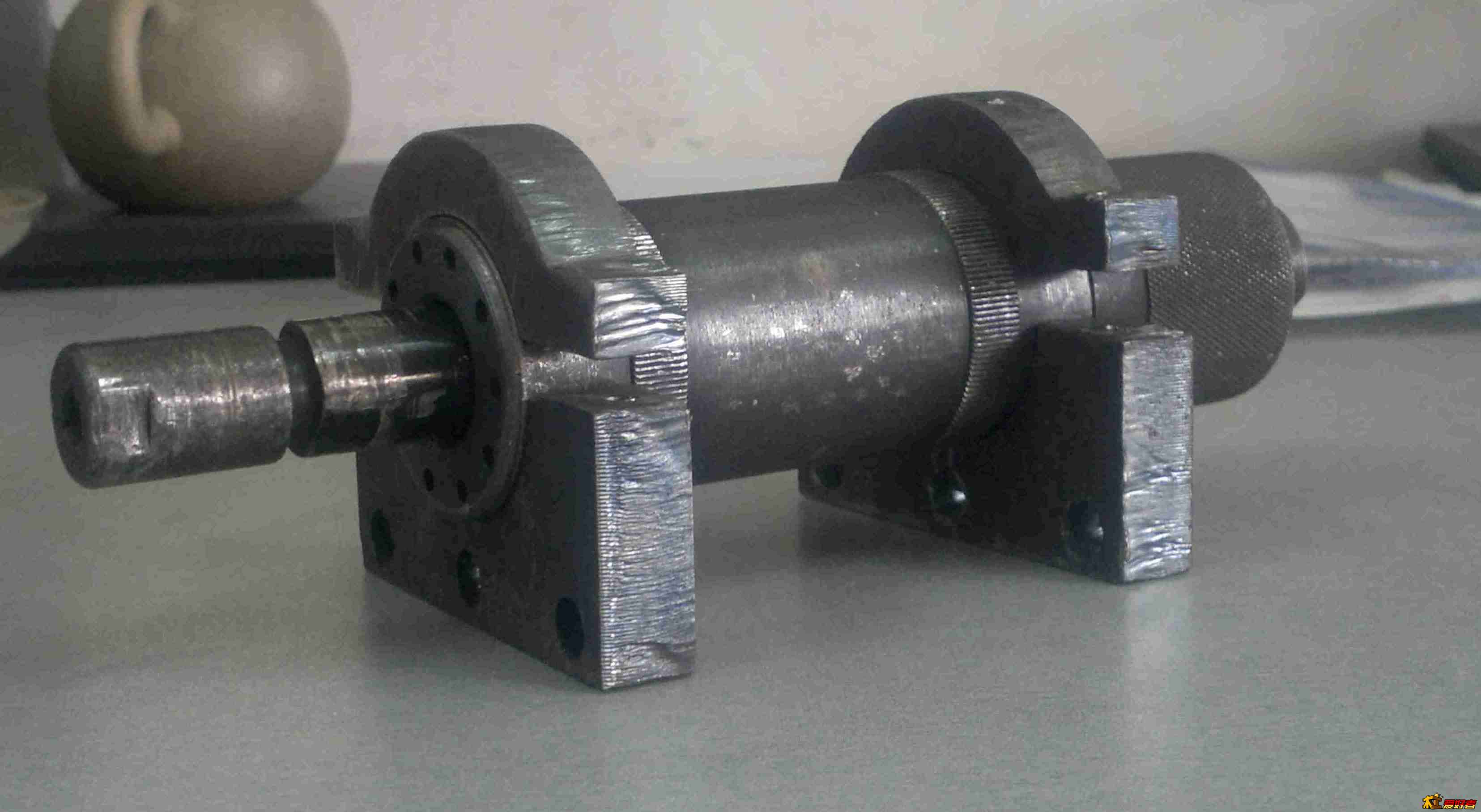

我之前做的尾座用的卡子是圆柱面的，很稳定，只是要找朋友帮忙用激光切割太费劲了，要是自己有那设备就好了

激光切割出来的精度能保证0.2毫米左右。

dzqbh2 · 发表于 2015-1-4 09:43:18

BennyBao 发表于 2015-1-4 09:02 2 Y* q( L" T+ N: Y" }' x$ e
连接回头我电脑给你发。光轴和滑块间配合挺紧密的，至少手摇感觉不到间隙。另外，光轴都是成对使用的，只 ...

多谢指点，另请问滑块可以在光轴上锁紧么？

木者苦寻天下木 · 发表于 2015-1-4 09:45:55

大赞

john7909 · 发表于 2015-1-4 11:03:48

楼主你是我2015年见到最NB的人也是我膜拜的对象送你三个字：真牛X
