圆木榫免漆板衣柜制作全过程-我想有个家

Super_M

我想有个家，一个和你一起的家。
婚期已定，女朋友即将升级，新房装修迫在眉睫。买家具？有咱这业余木工在怎么能买家具呢！
起初为了给女朋友做生日礼物，中毒了木工。现在，为了我们的家，从小物件转为大家具。
http://www.zuojiaju.com/thread-200929-1-1.html 当时做生日礼物的帖子，再晒一下。处女作啊，满满的回忆……
有想法就干！
设计、选材、安排工序、准备工具；下料、划线、打孔、组装……
遇到不懂的怎么办？当然是“搜索”了！再次感叹“木工爱好者”的强大，感谢老李及各位大神。
主要做衣柜、储物柜、电视机柜、隔断背景墙、书桌大板，剩下的料又拼了吊柜、浴室柜
材料就两种，免漆大芯板、松木。连接方式主要为圆木榫。TB买了圆木榫定位器，这次可出了大力了！
制作过程还算顺利，当然不乏各种问题和败笔，但整体还算满意。
忙里偷闲记录的大部分的工作过程，还请大家批评指点。当然也希望抛砖引玉。
图片很多，耐心看吧~
都是免漆板做的，一个卧室衣柜、一个阳台的、一个卧槽储物柜，外加下脚料做的吊柜。
松木的正在做，即将完工。话说拼板真不好拼啊，考验基本功！

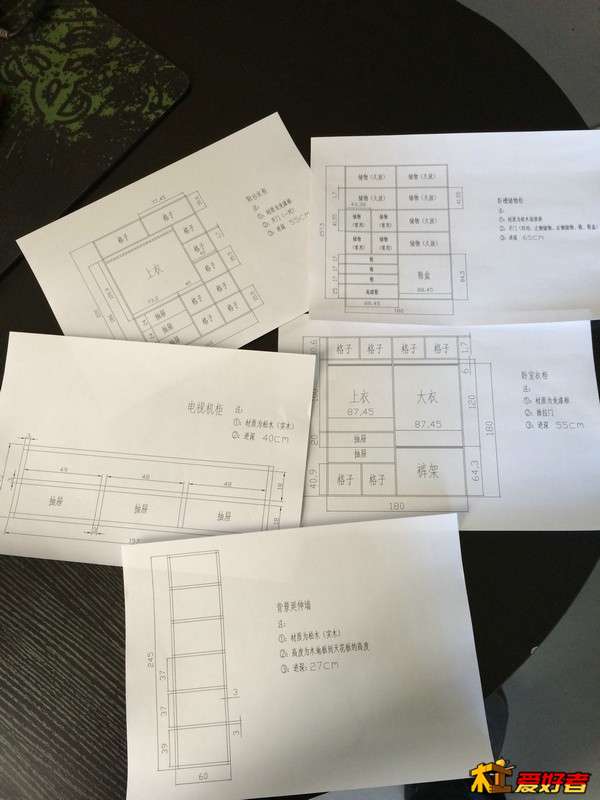

设计图，CAD制作

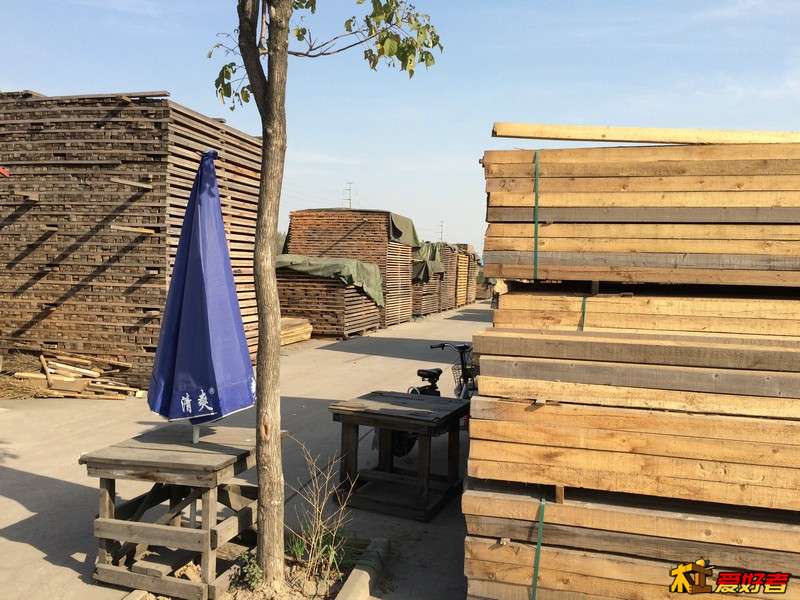

木材市场一角

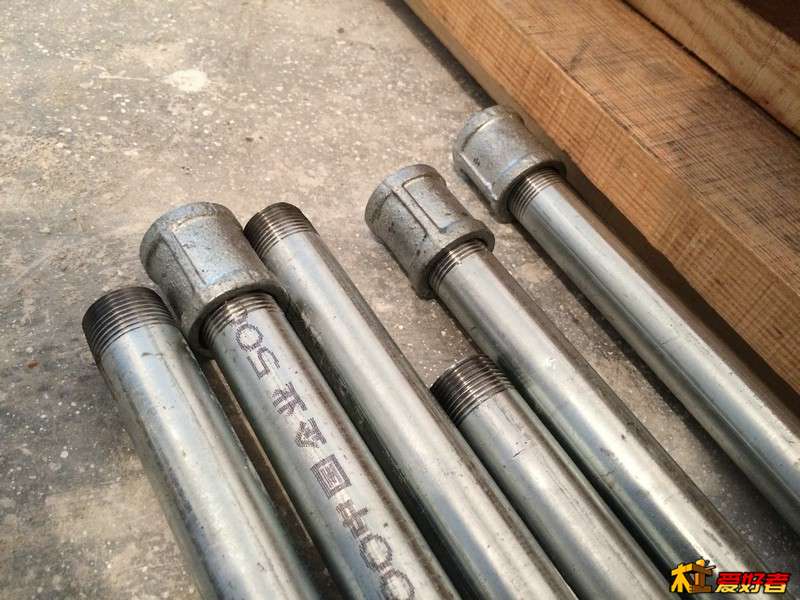

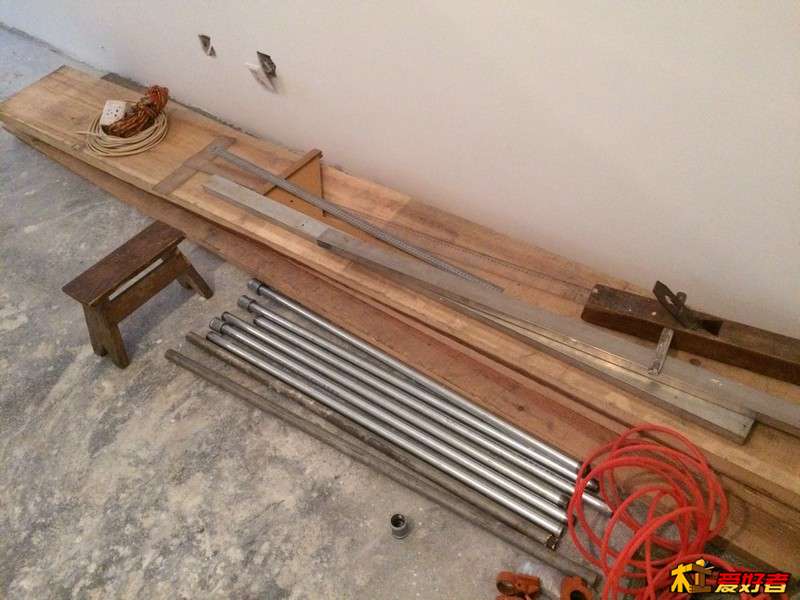

买镀锌管及套丝（水管夹用）一根6米 46元 套丝1元一个

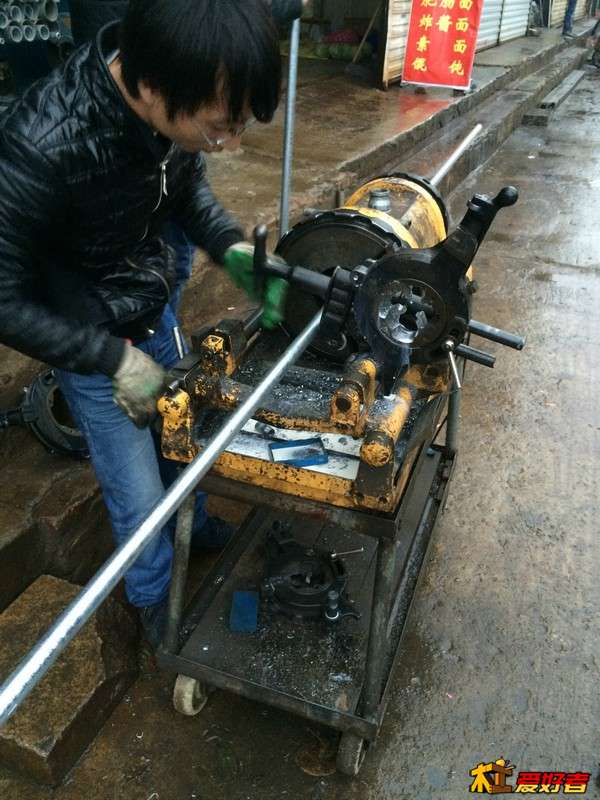

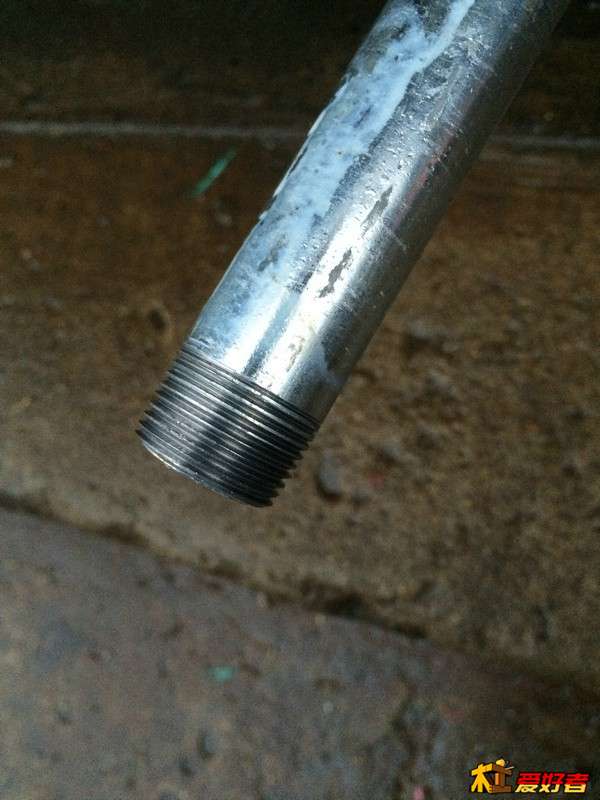

套丝


松木木料

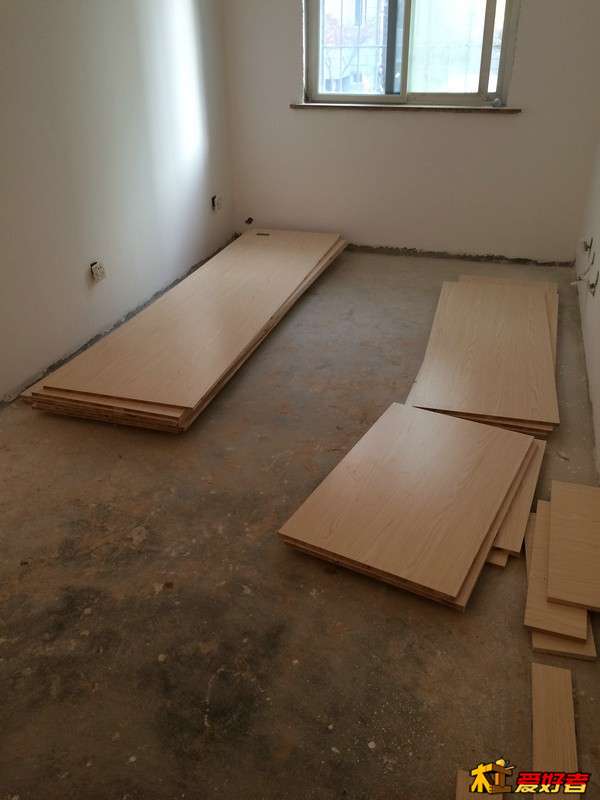

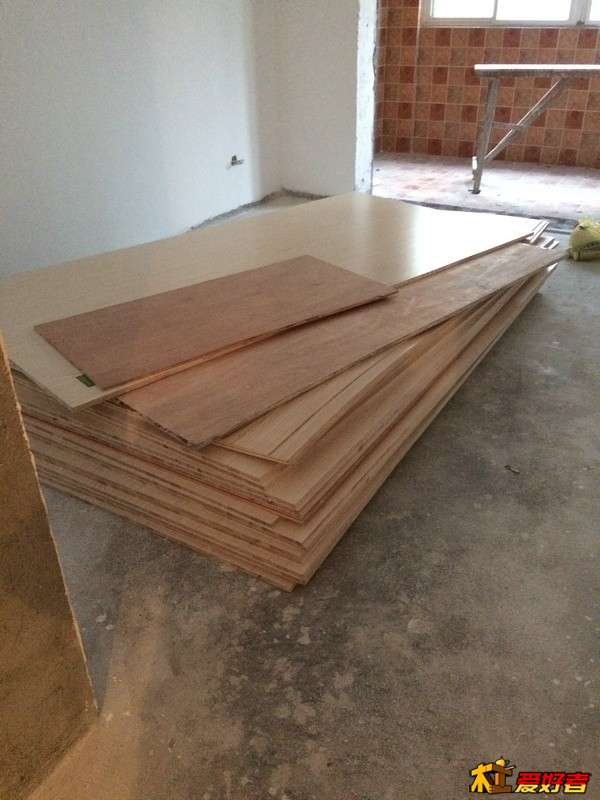

免漆板、九厘板、五合板

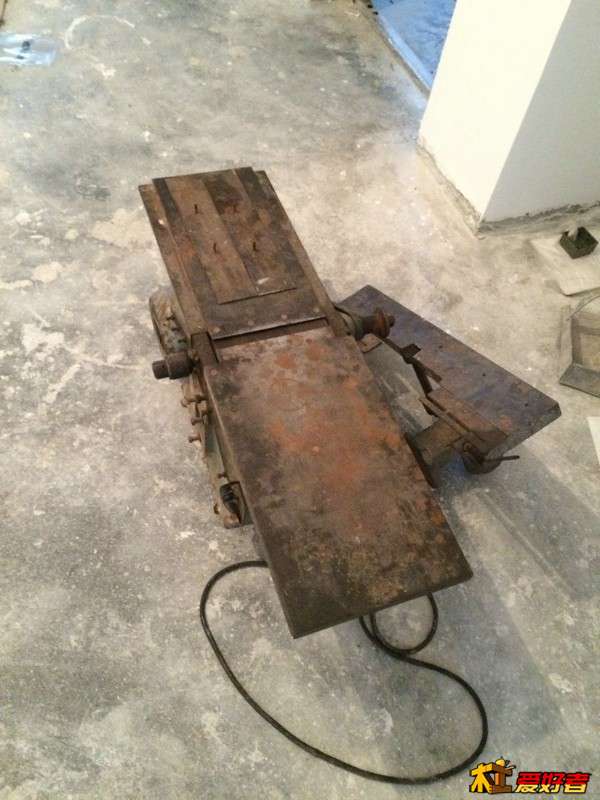

借的平刨


接头1.5元一个

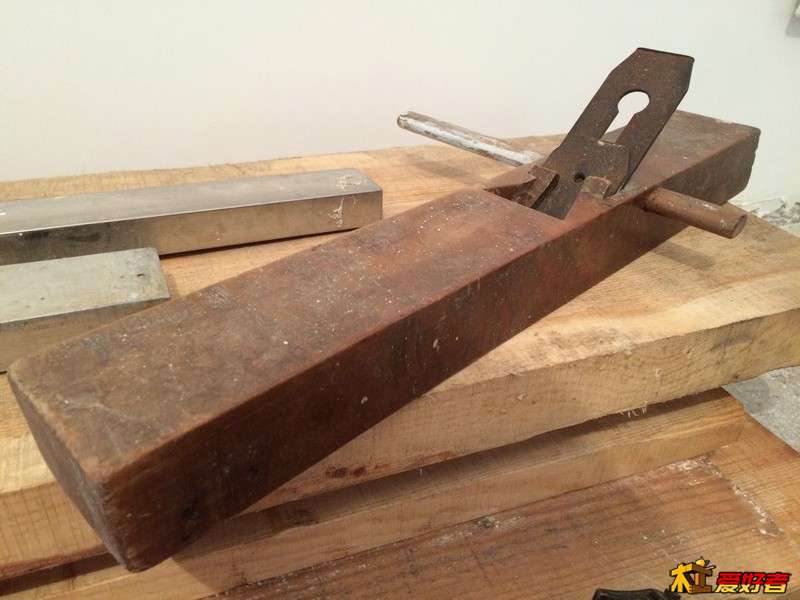

一个老刨子

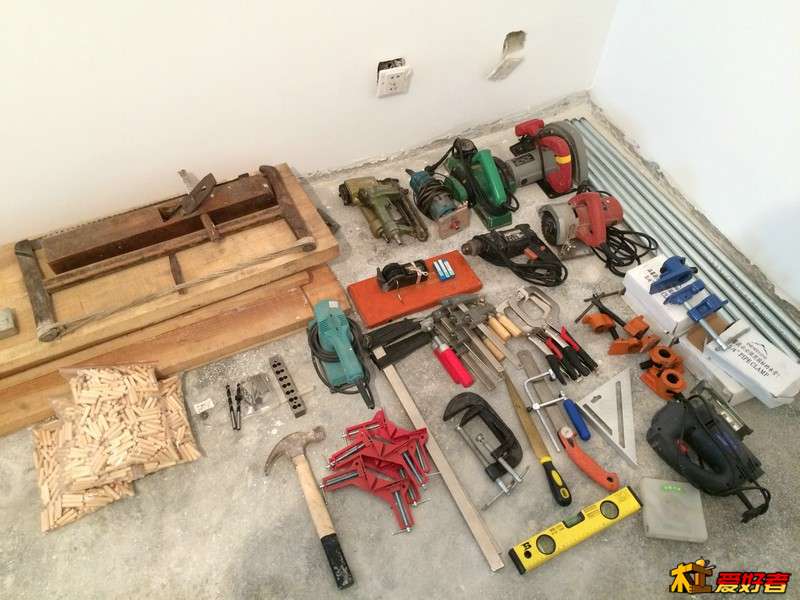

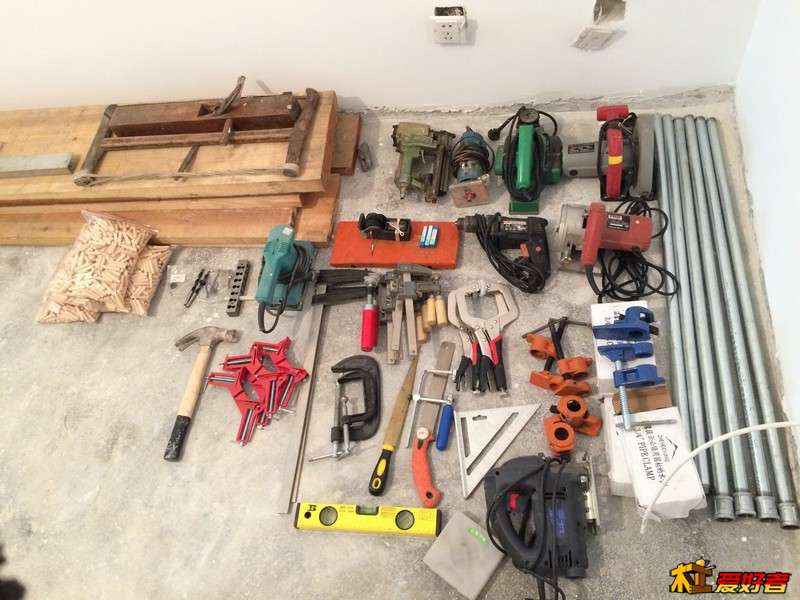

工具陈列


站好队拍个照

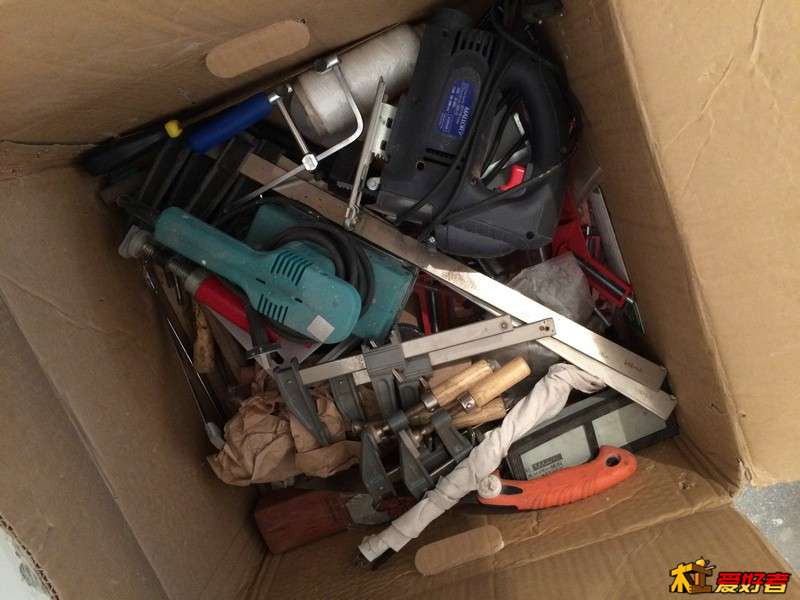

一点一点积累的工具

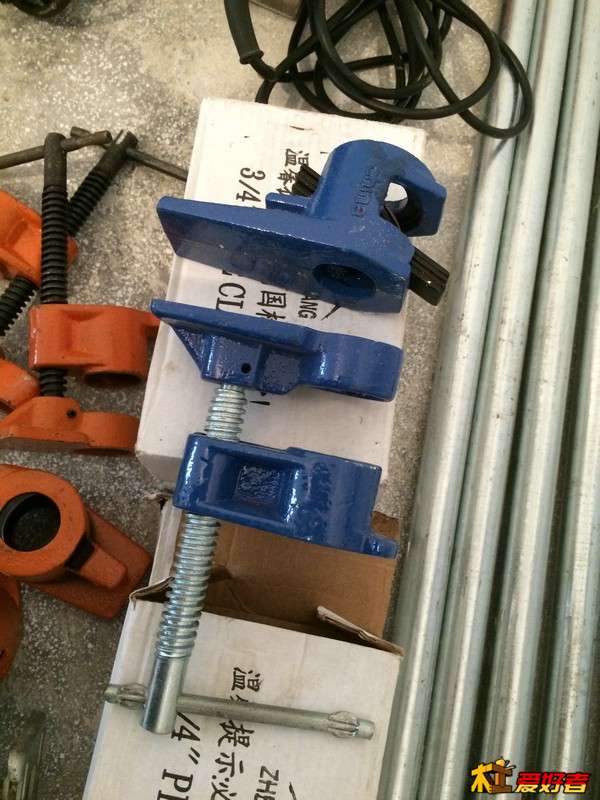

重型6分水管夹

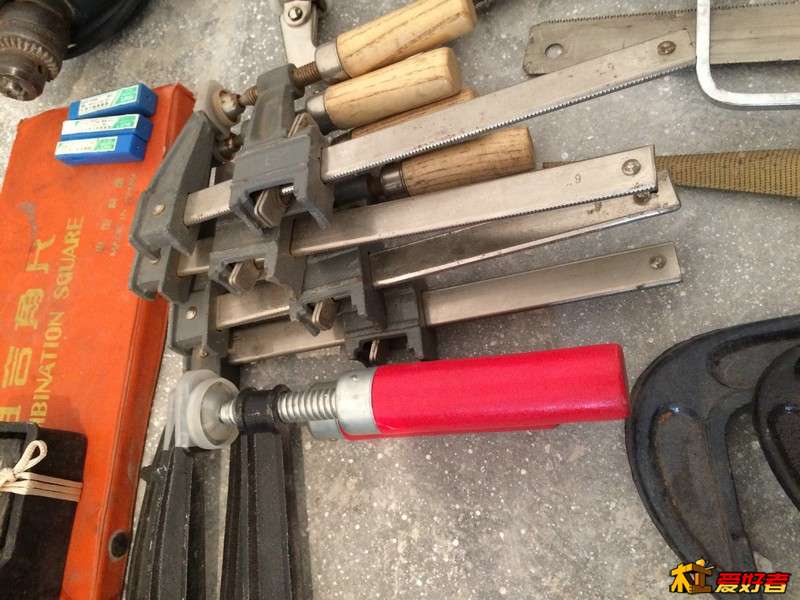

F夹

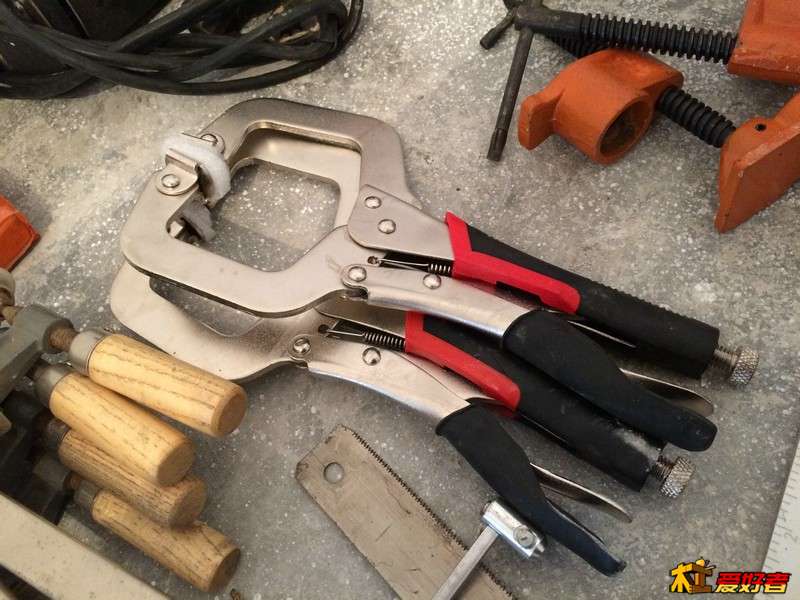

大力钳，配合定位器用

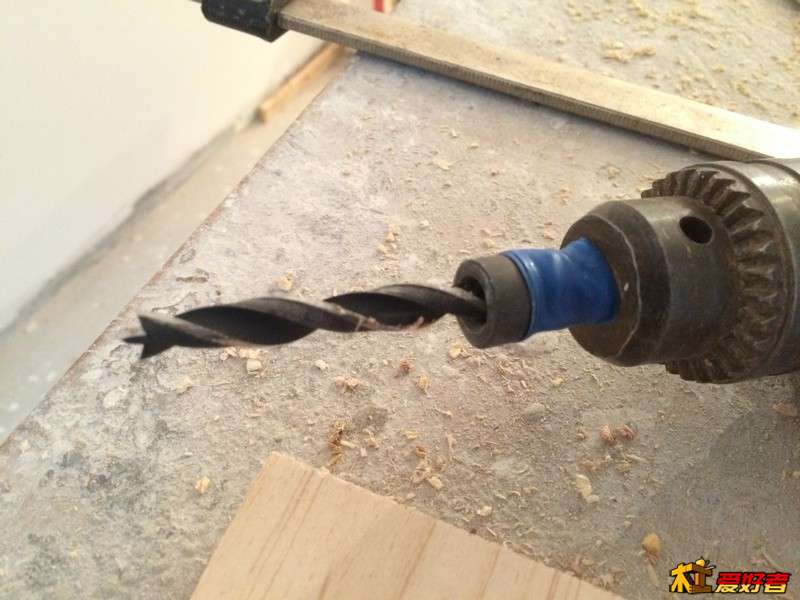

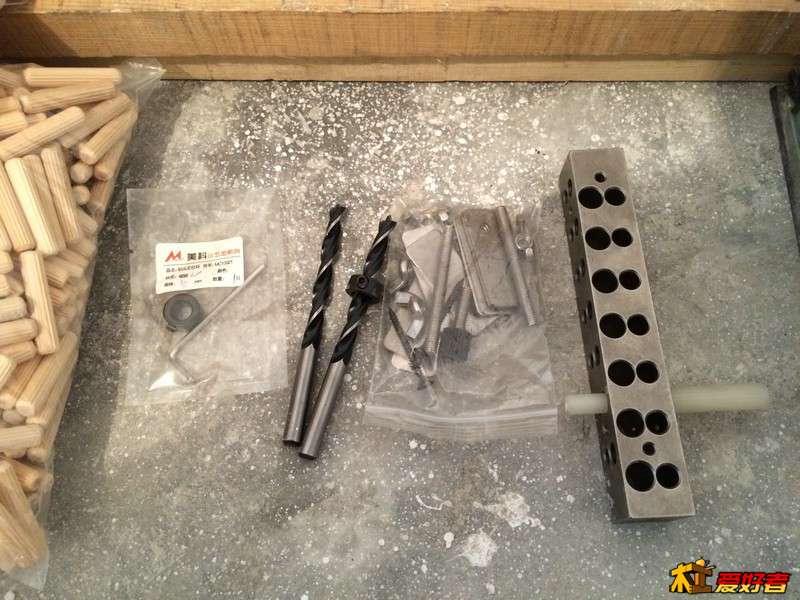

圆木榫定位器、钻头、限位环

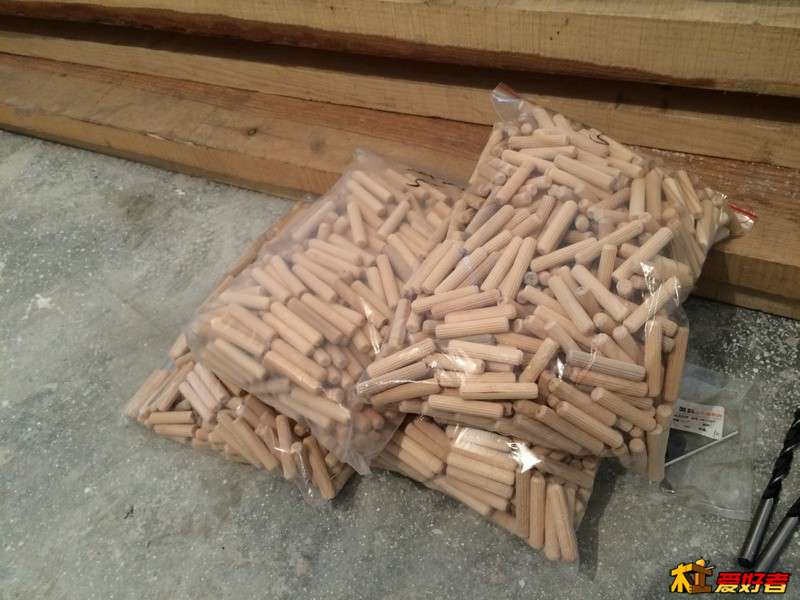

8mm圆木榫


定位器还是不错的，做工精致

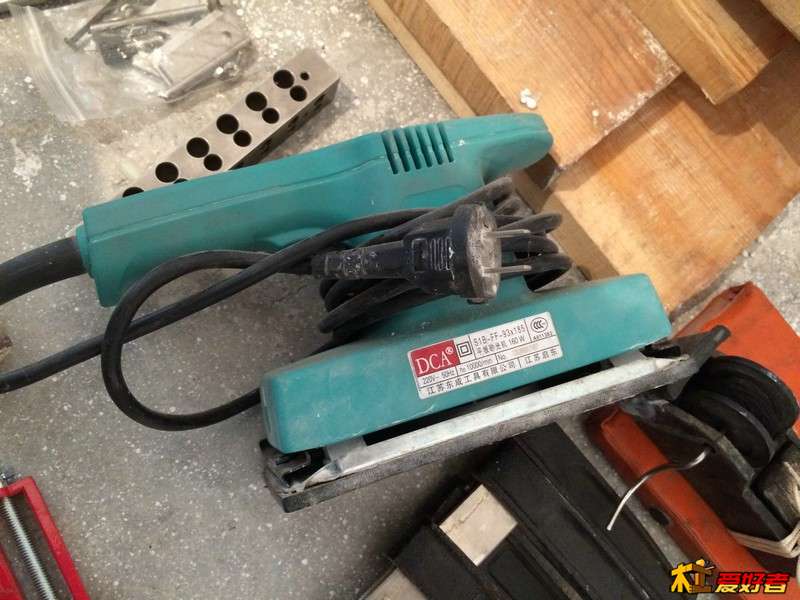

砂纸机

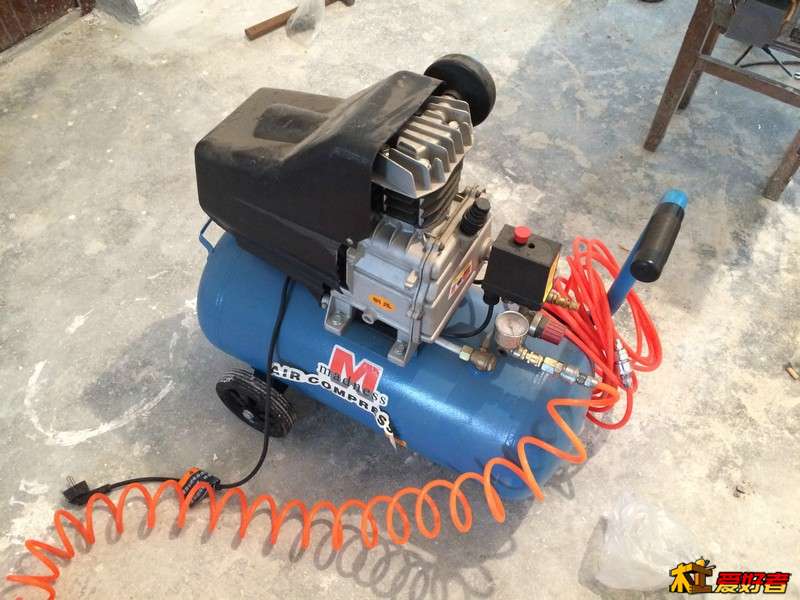

气泵

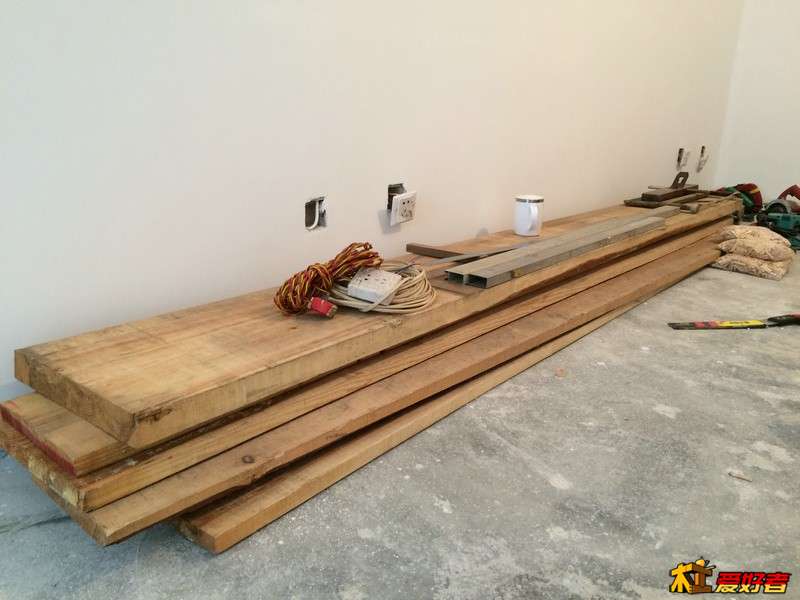

松木木料 3cm厚、5cm厚 两种 5个厚的用于拼书桌桌面


一张木工板及各种小料木工板先组个台锯木工桌 吊顶时剩的

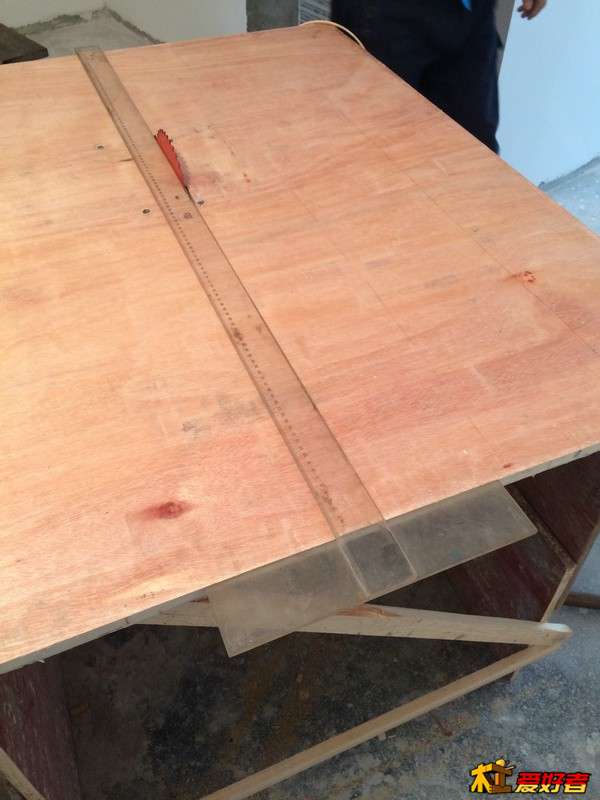

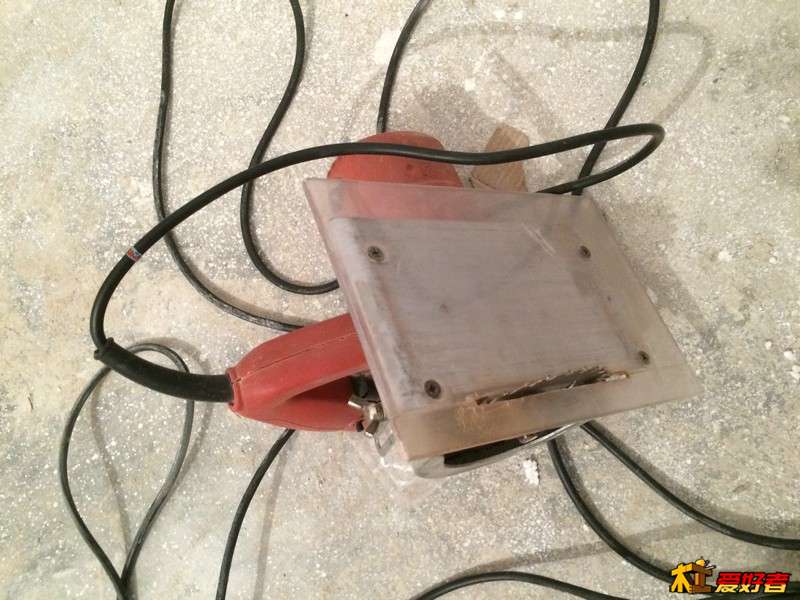

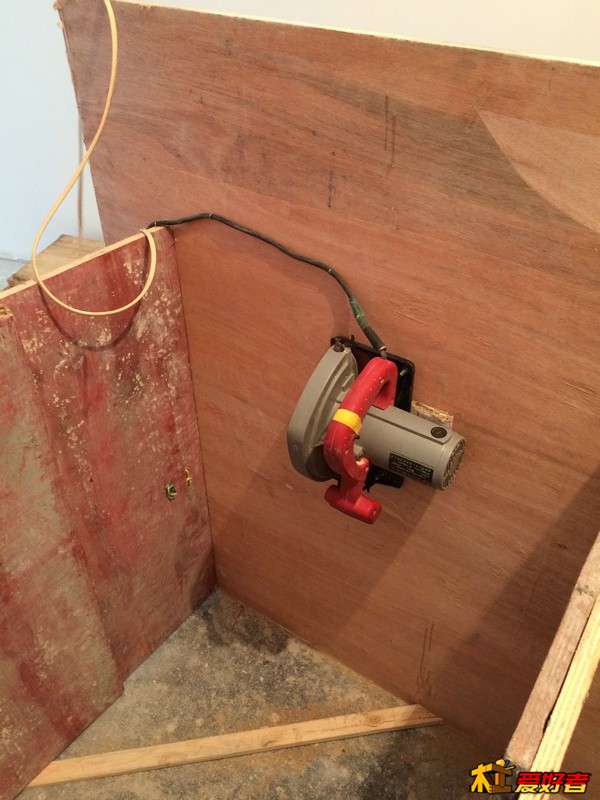

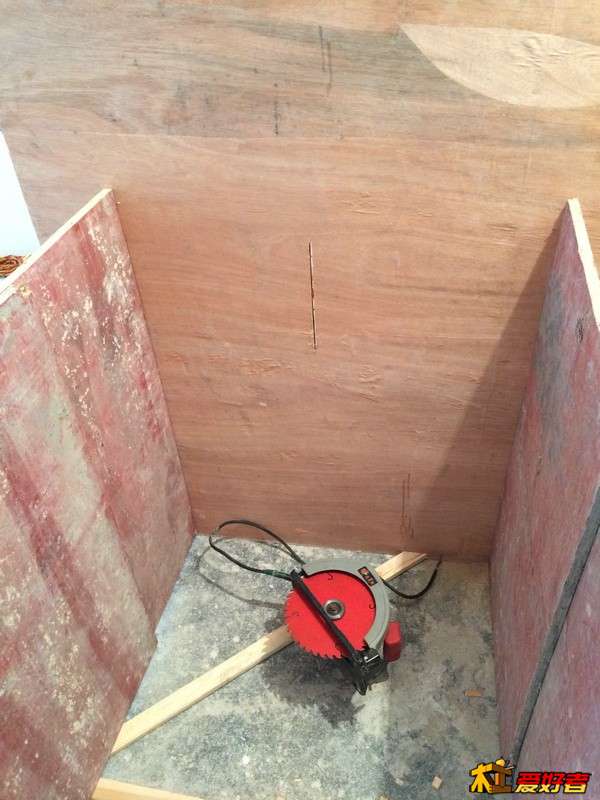

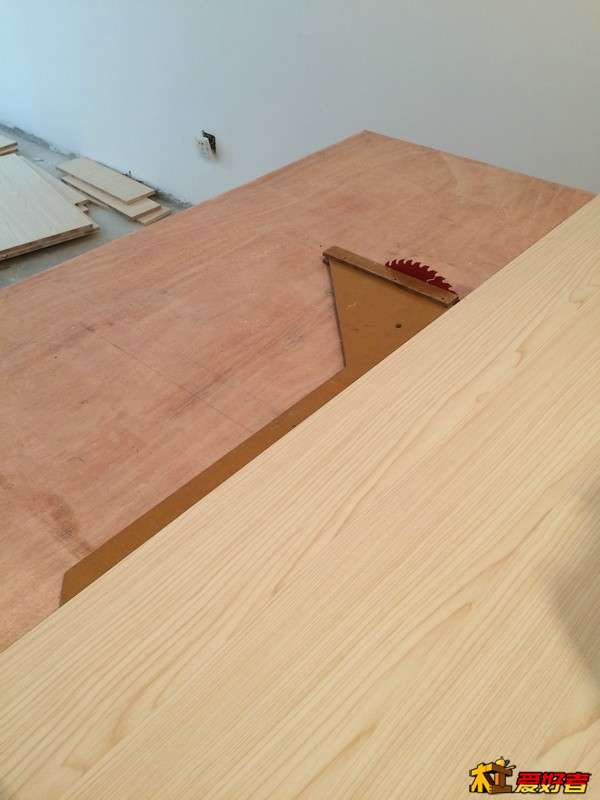

电圆锯倒装


调整锯片


台锯不调整好后续都没法做了

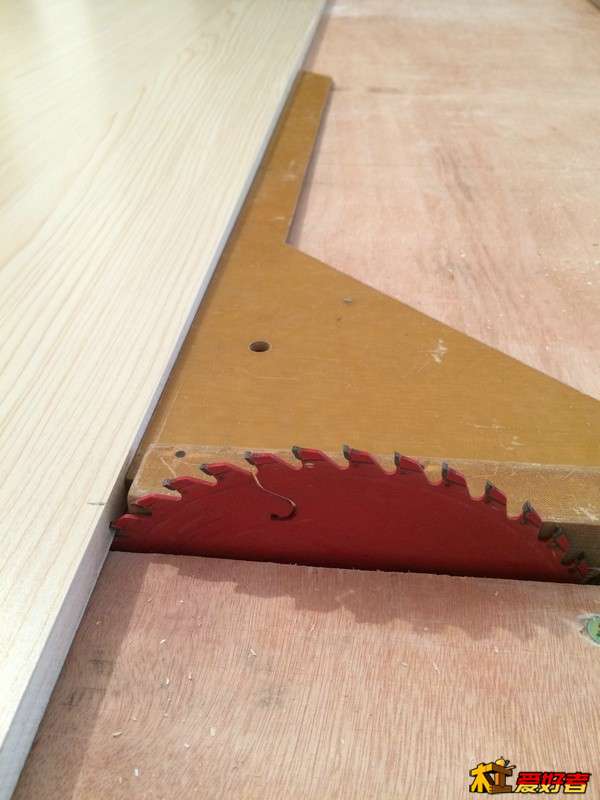

垂直


先下大料

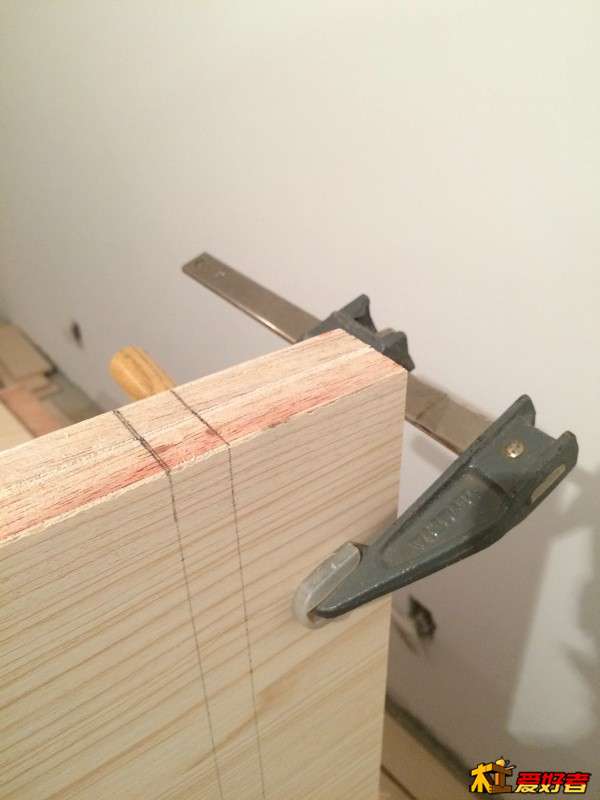

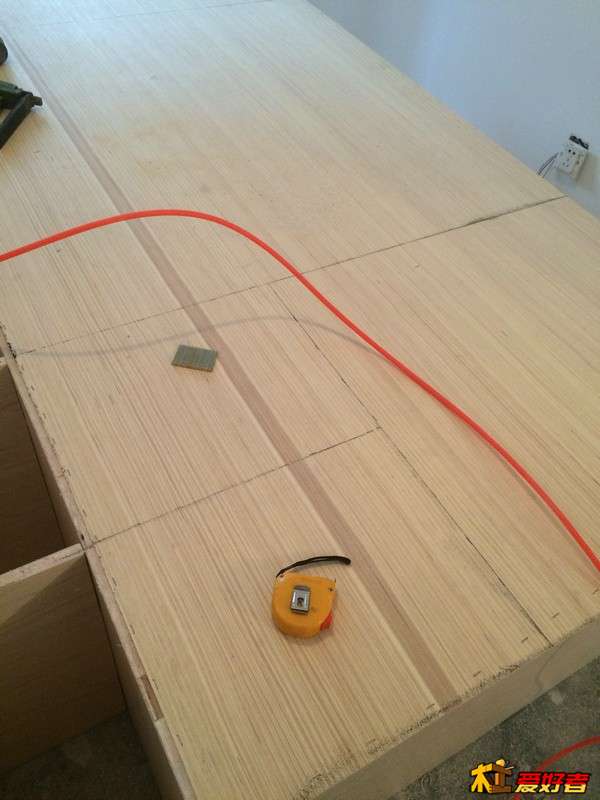

划线


划线


木工桌很简易但很结实 哈哈哈

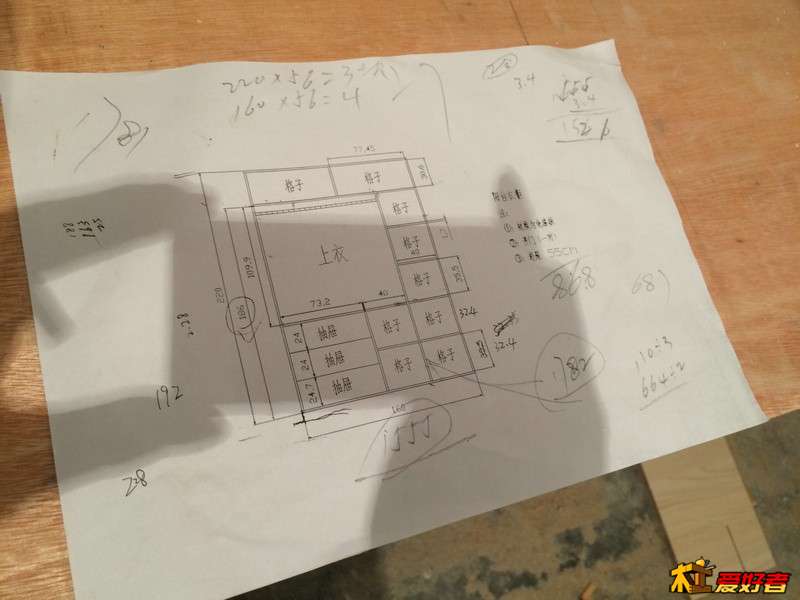

图纸的重要性，画图时一定要规划好，改一个尺寸都得跟着改动，这就是正在重新算

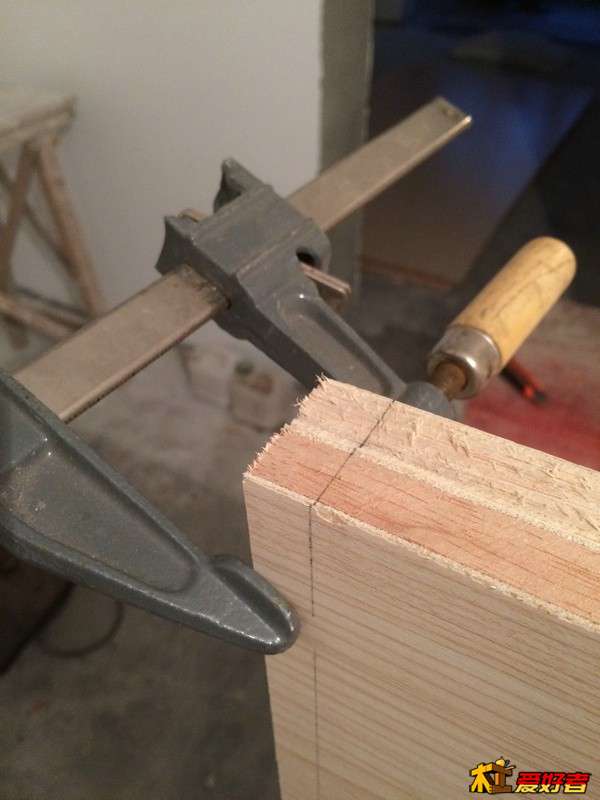

切割机，靠靠山

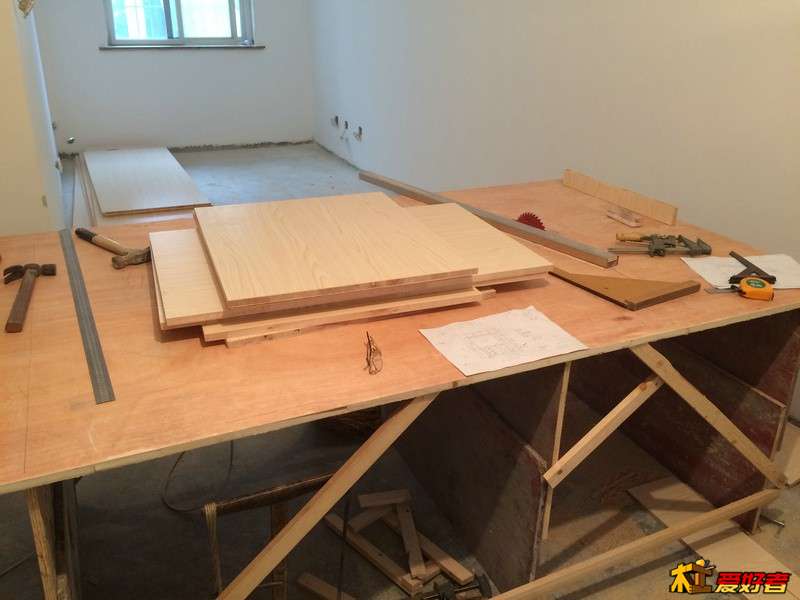

下好料先摆下位置

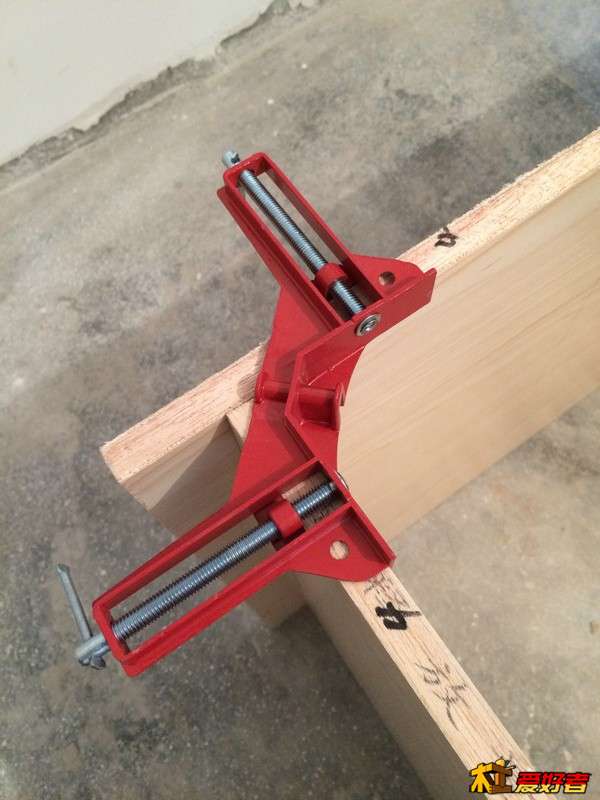

小夹具

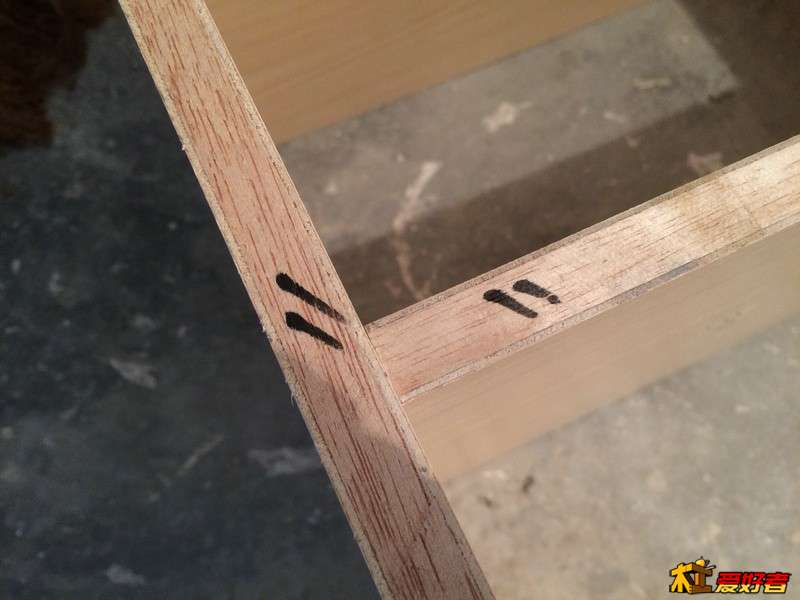

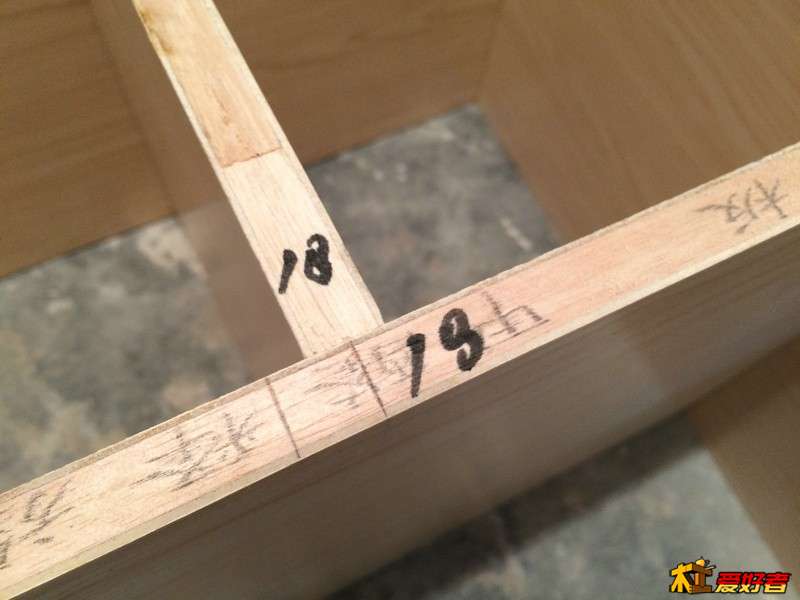

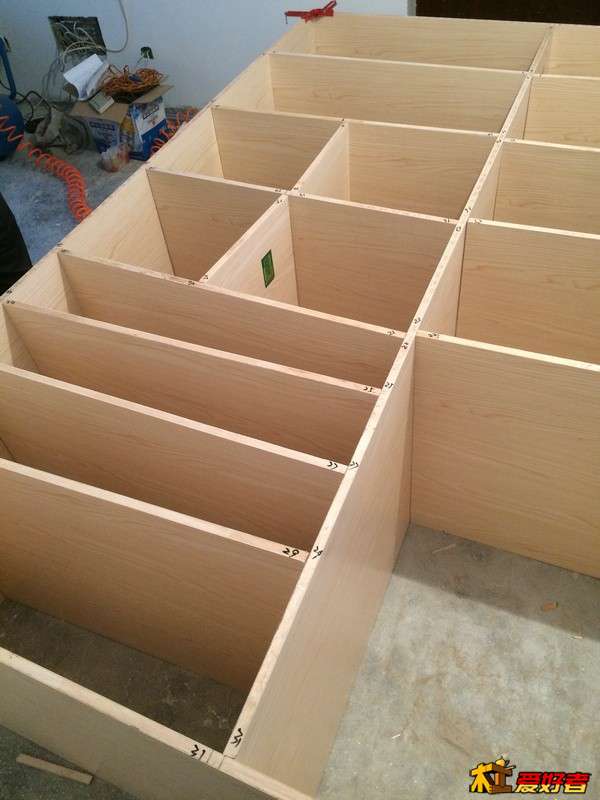

标号


每个连接位置都标上号

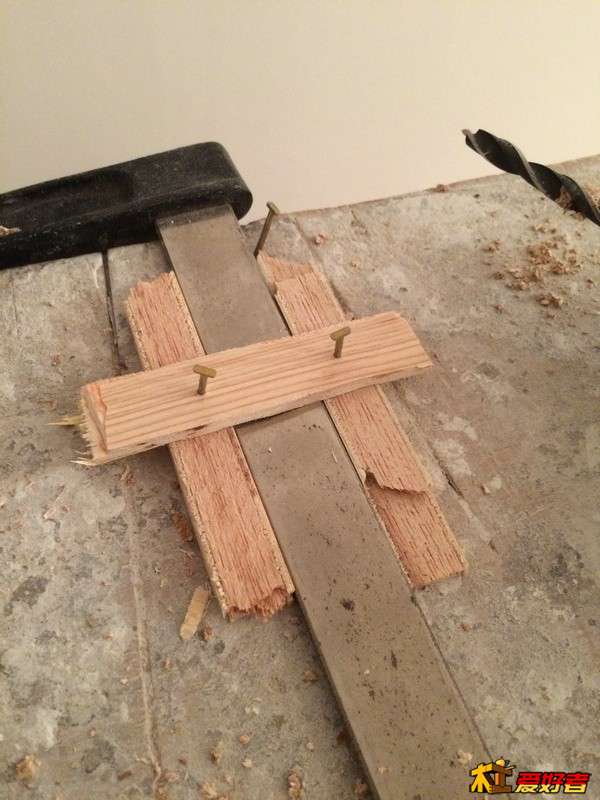

定位销，螺丝上不紧，做个挡块

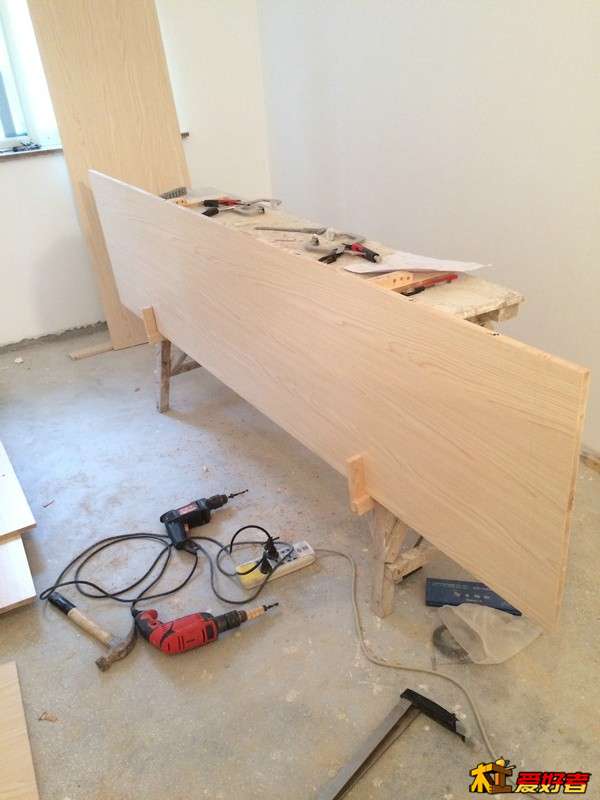

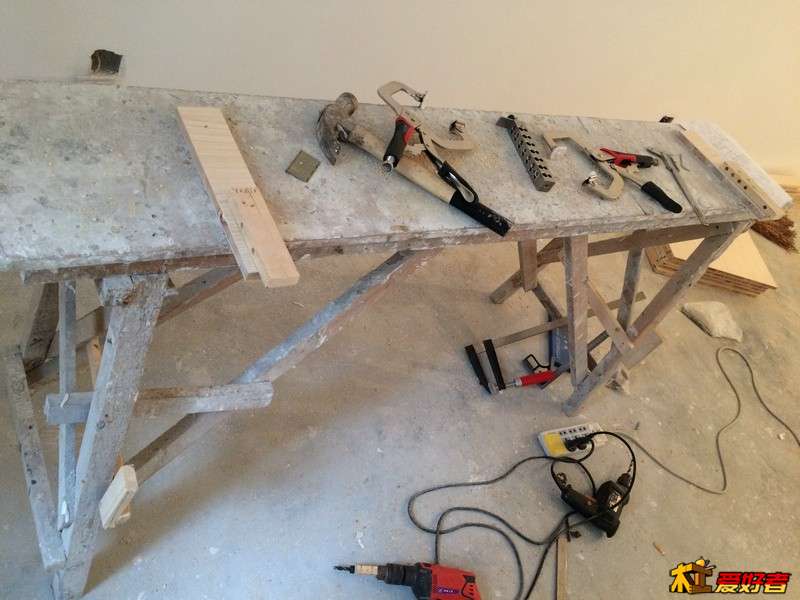

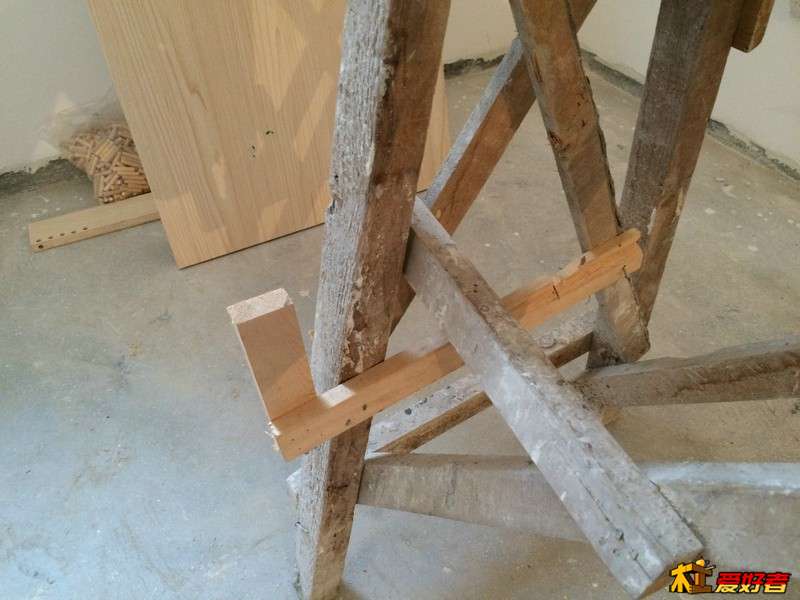

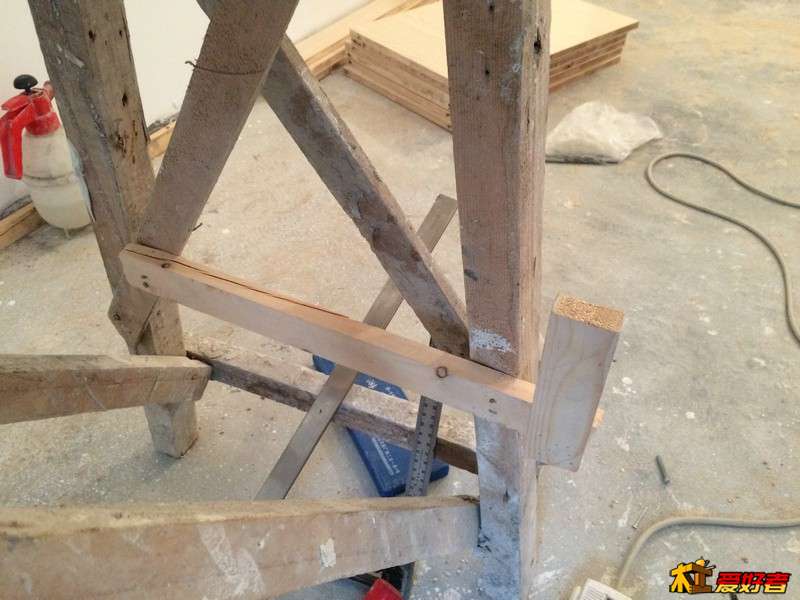

马腿工作架


固定支架

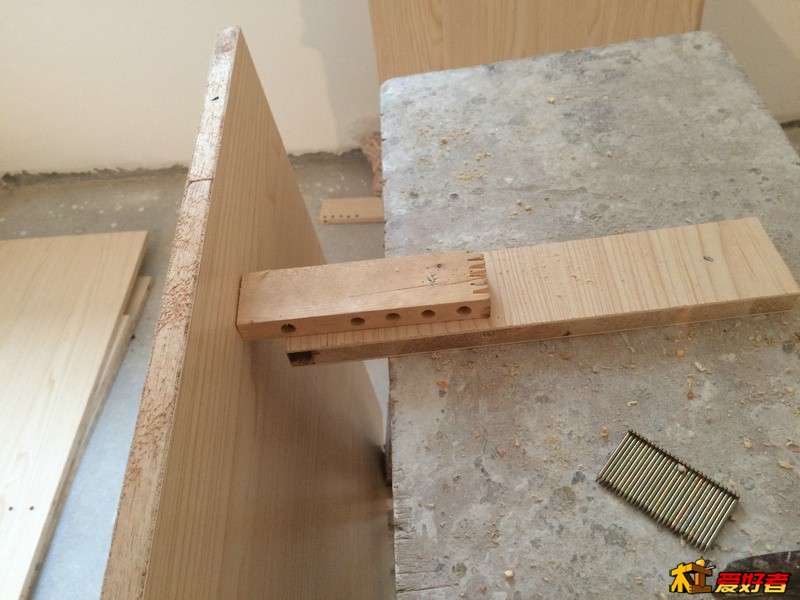

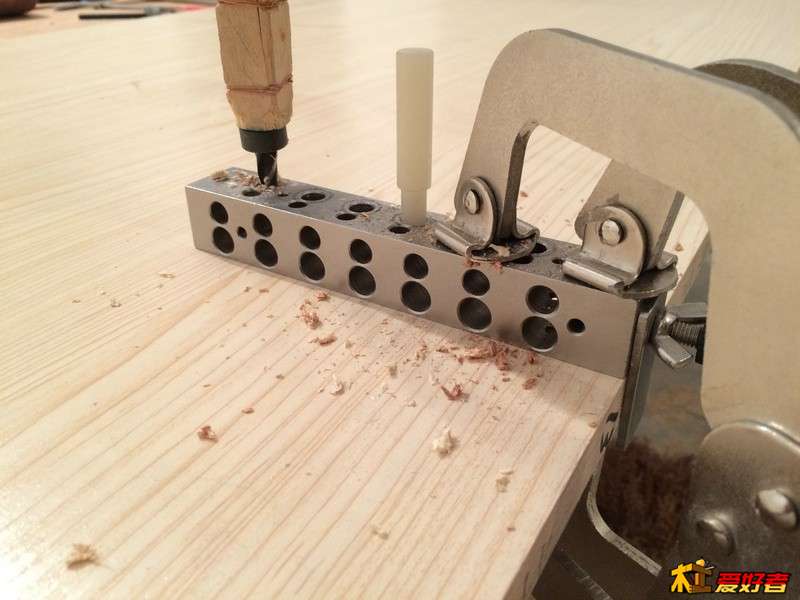

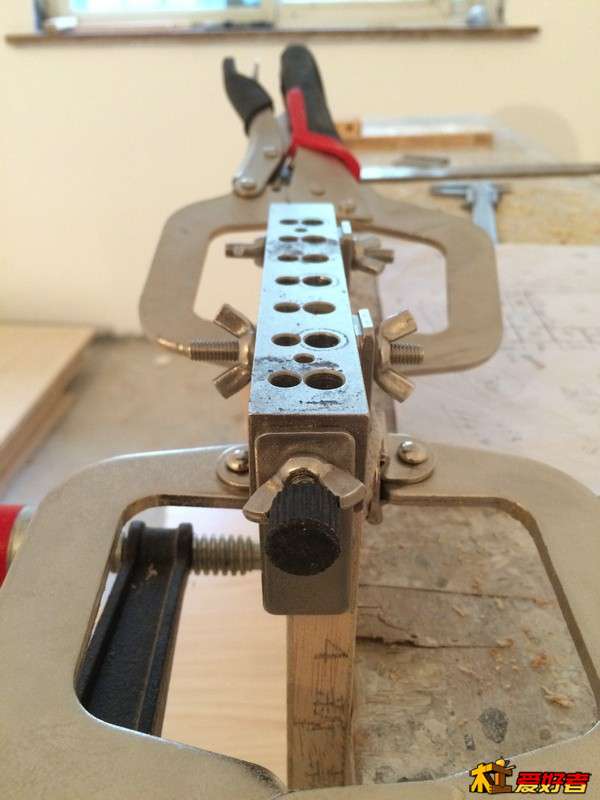

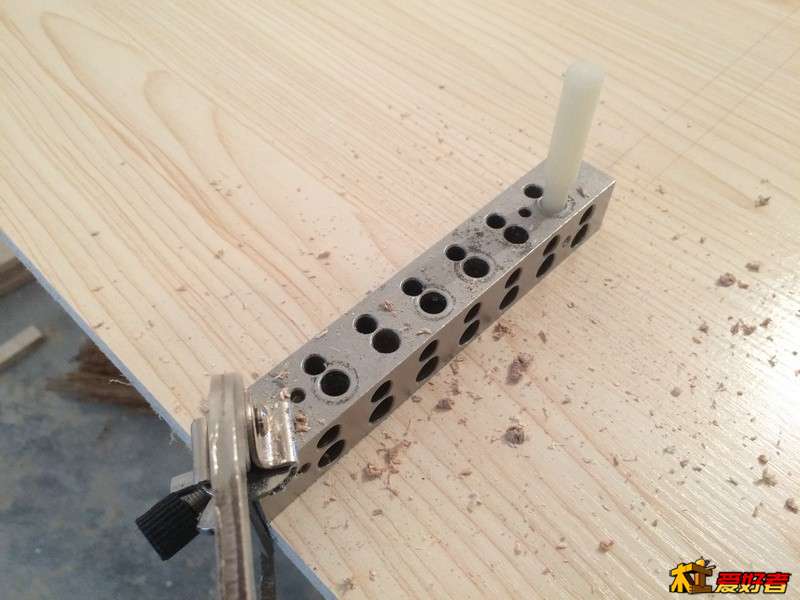

定位器登场了


定位器越长越好


正好放板子


一边一个

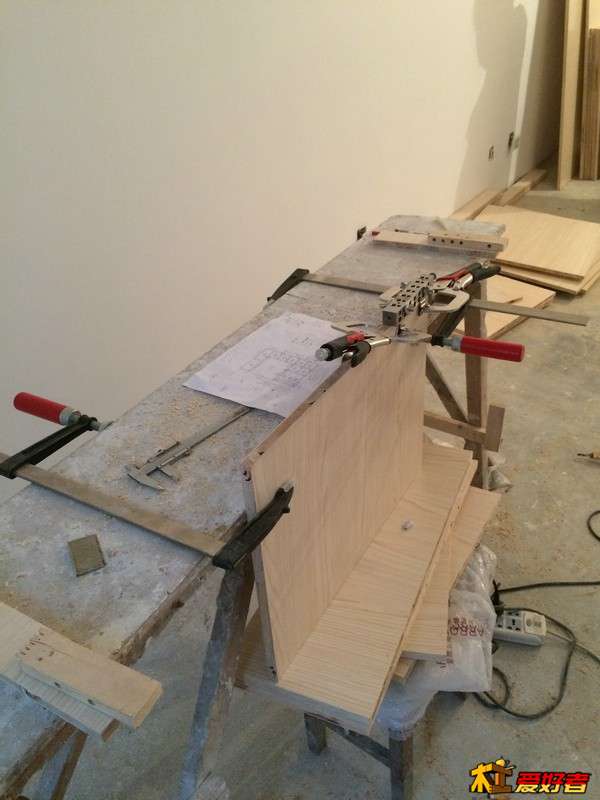

整体效果


很实用 哈哈 两把钻，一个钻立面一个钻平面

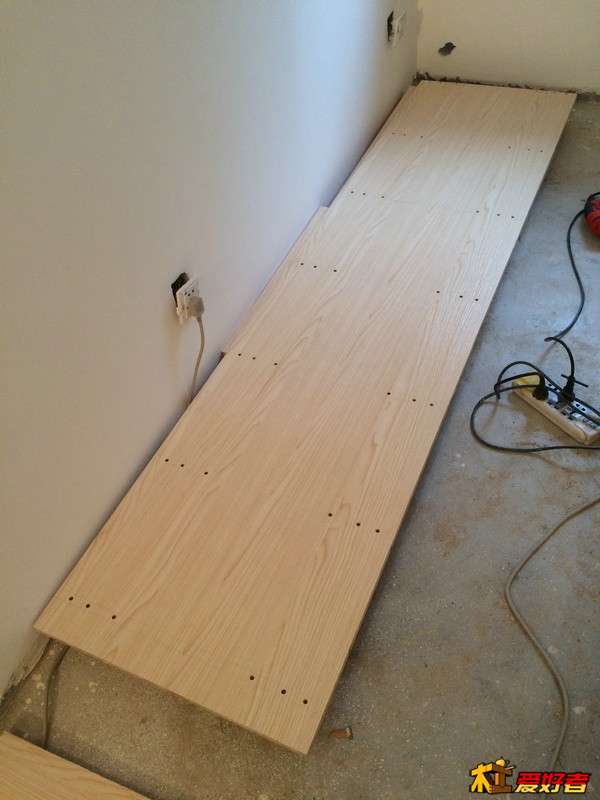

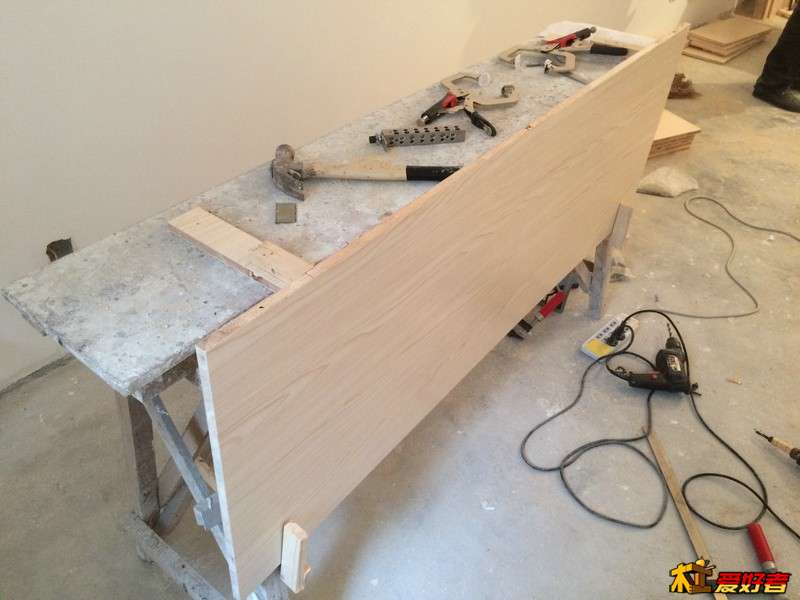

先从大板开始

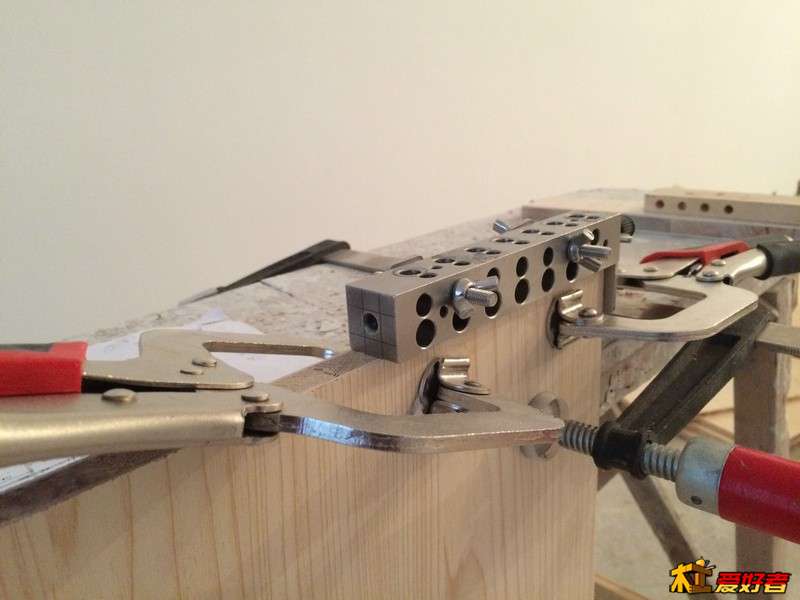

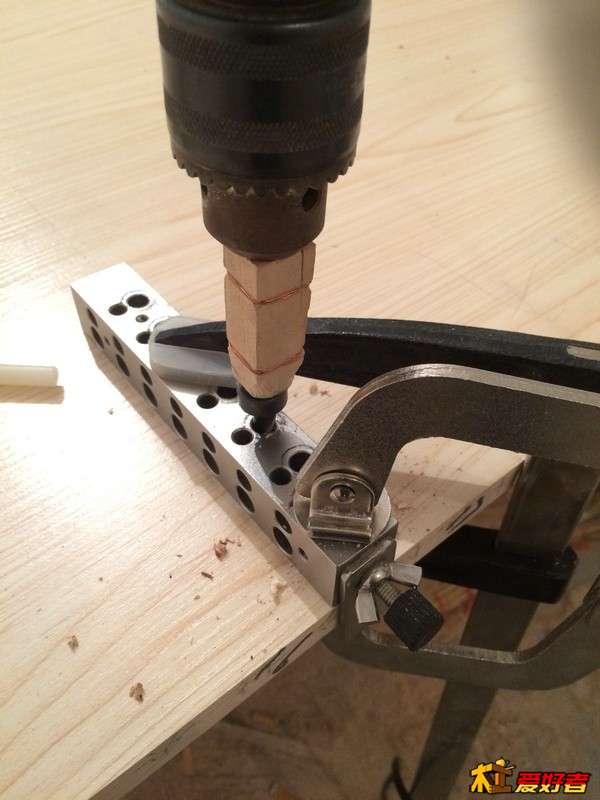

打立面

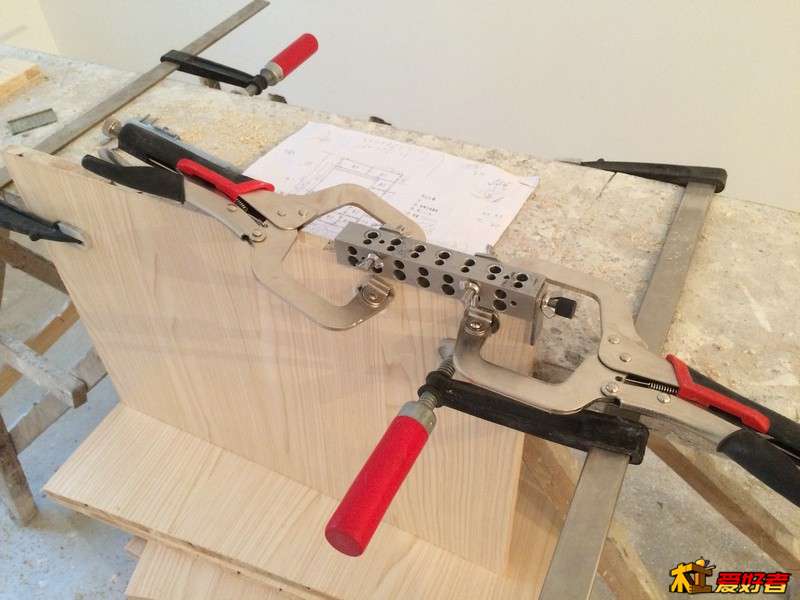

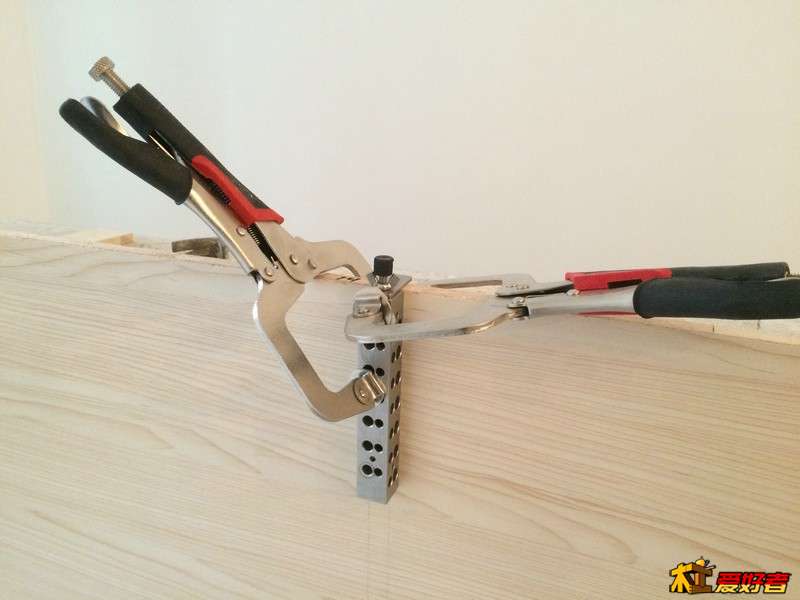

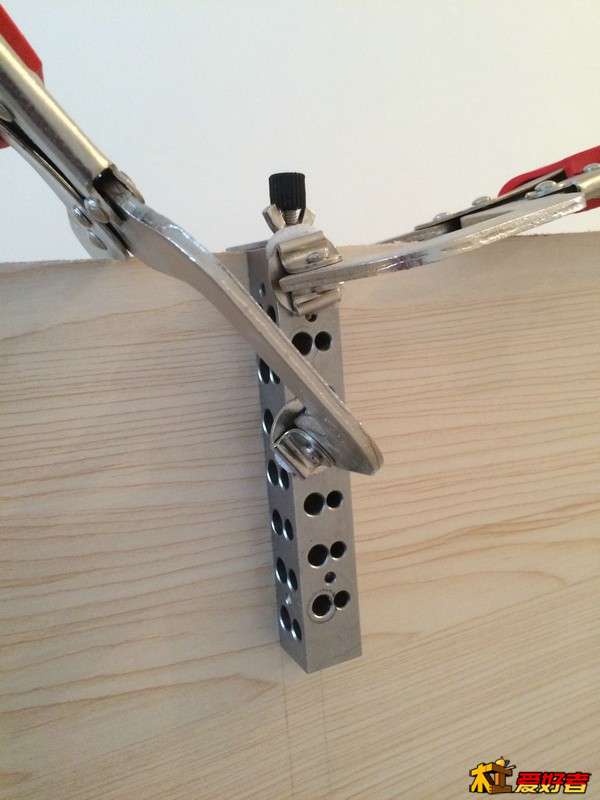

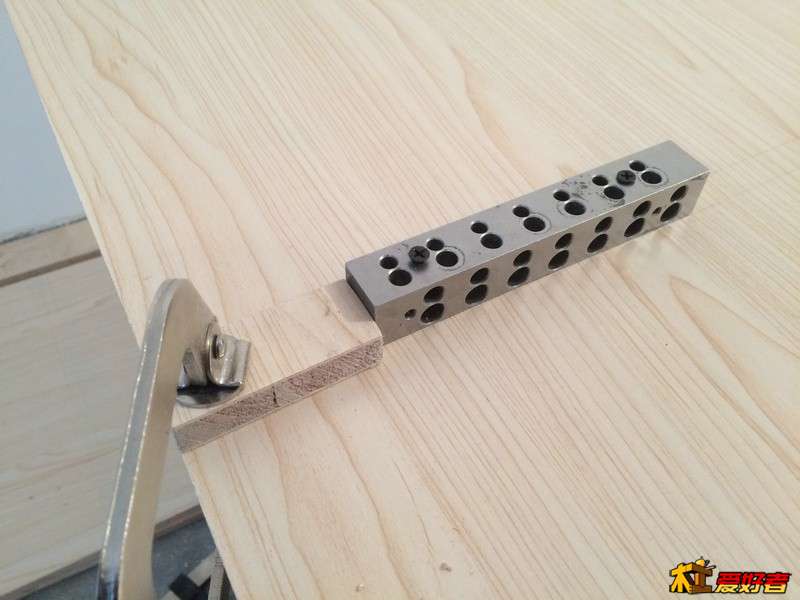

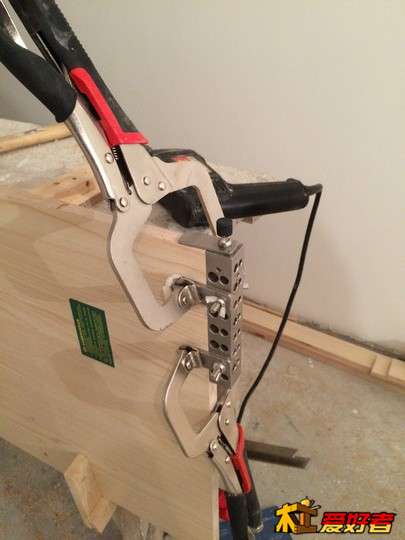

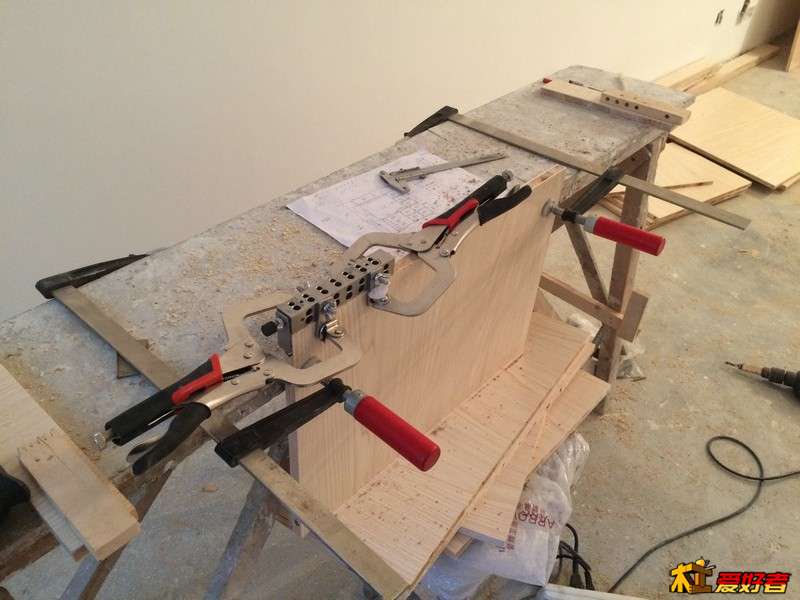

大力钳固定

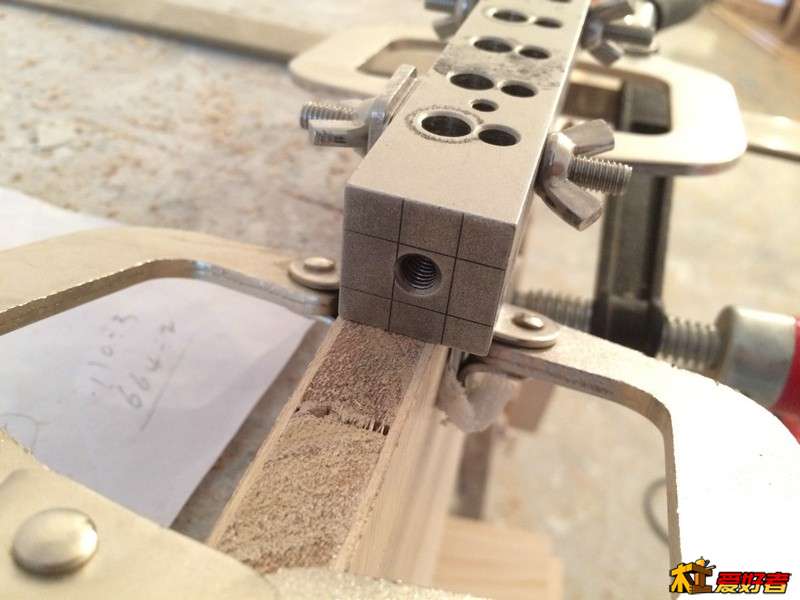

17mm厚的板子正好中心线

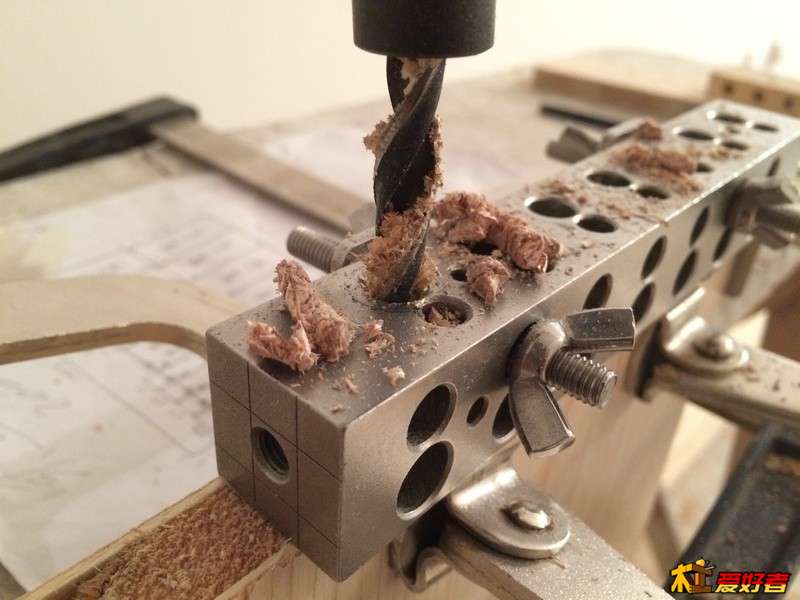

继续打孔

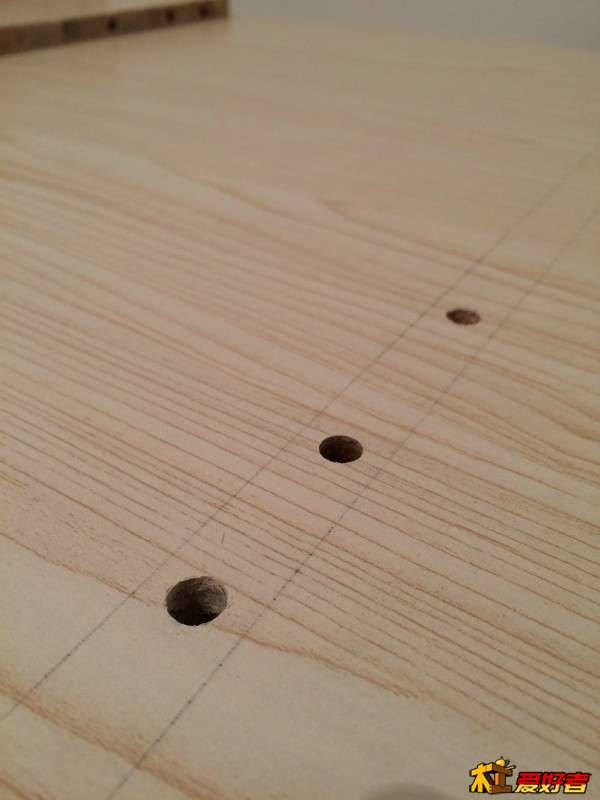

各种打孔

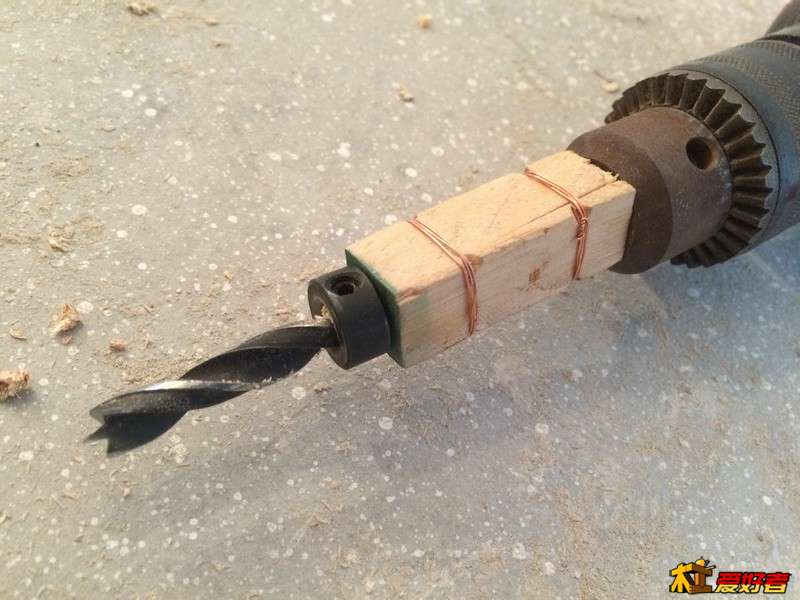

另一个钻头

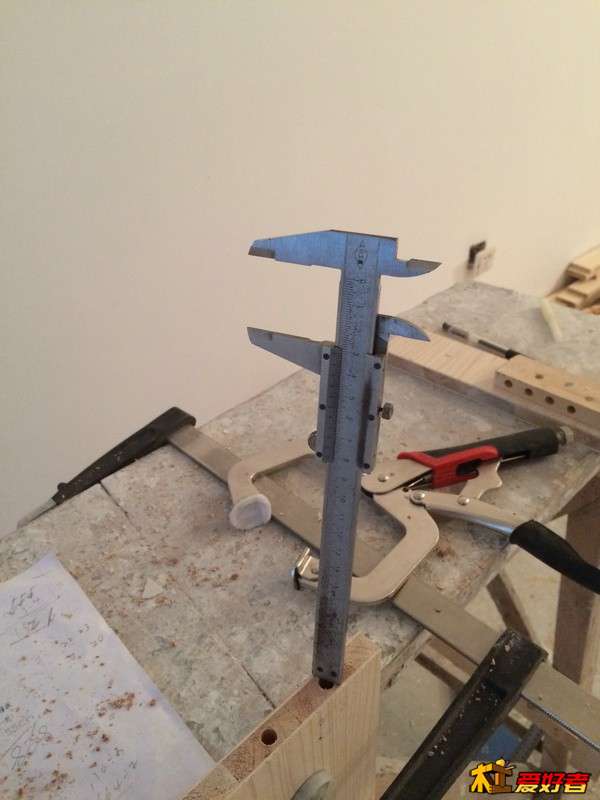

卡尺量深度


打孔要有顺序，要不一会儿就晕了

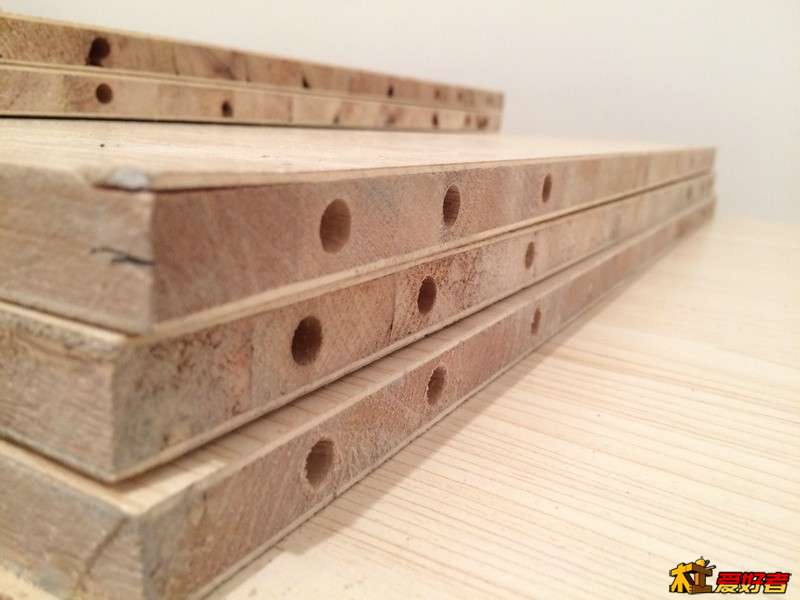

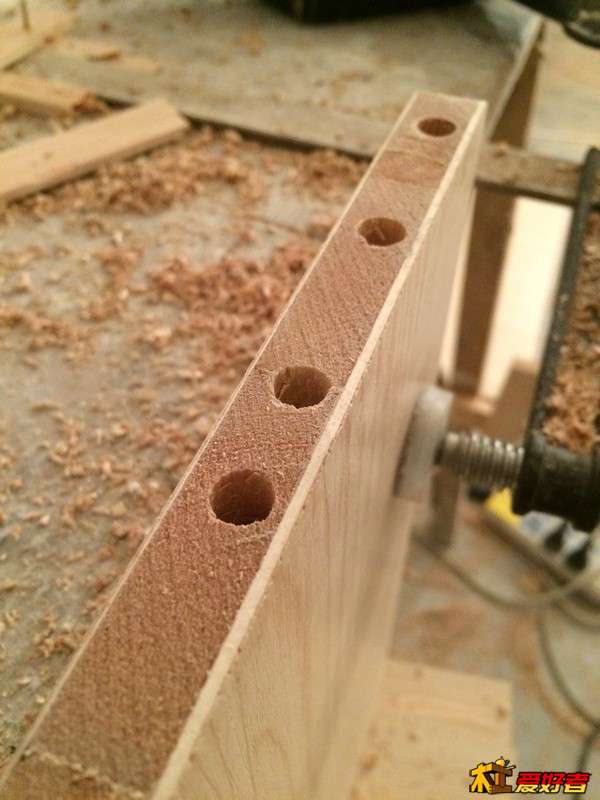

立面打孔


孔里的木屑一定要处理干净

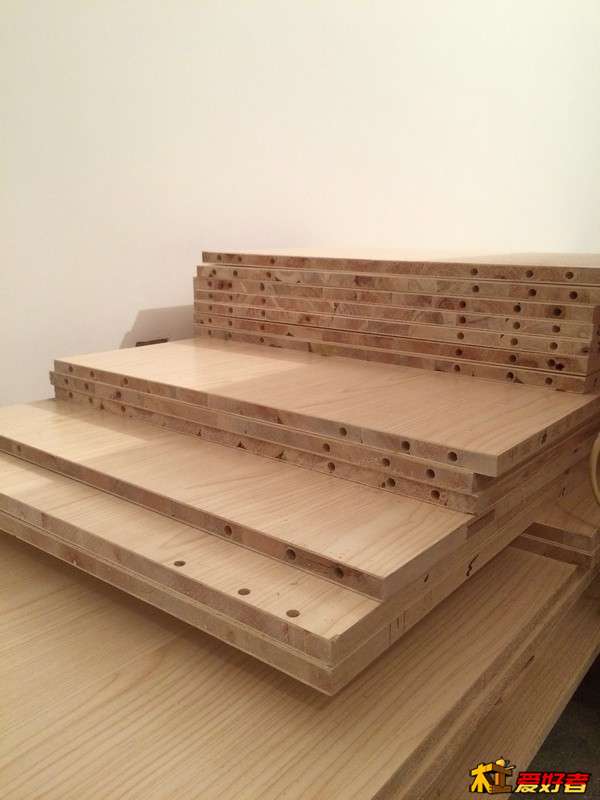

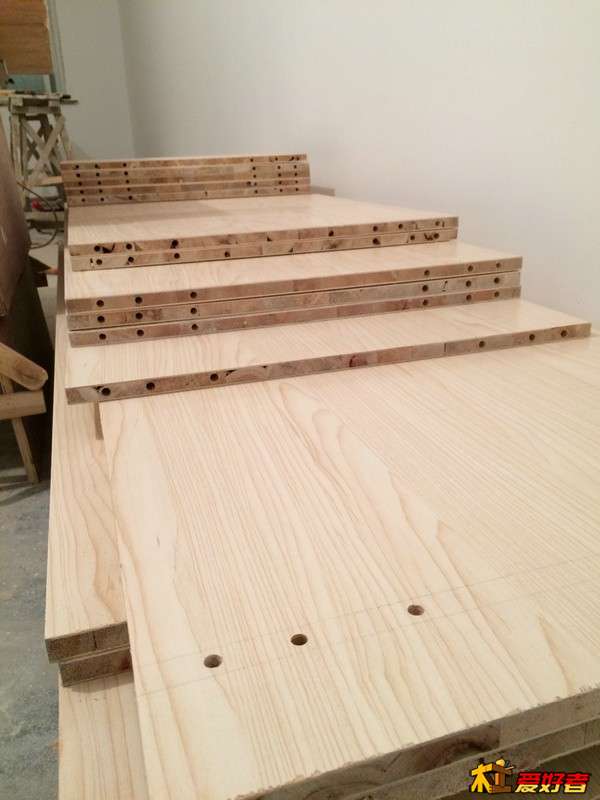

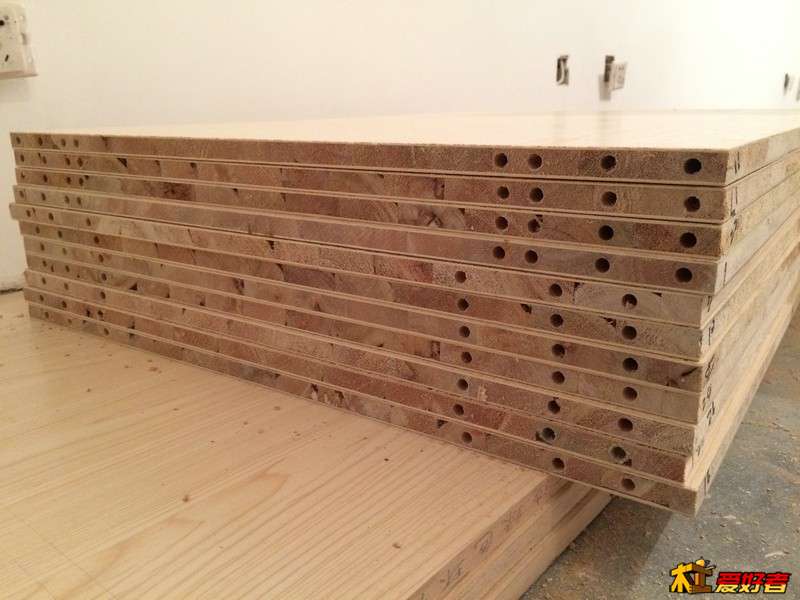

排排放


连接处6个圆木榫连接强度应该够 主要是定位器有点短，打多定位太麻烦

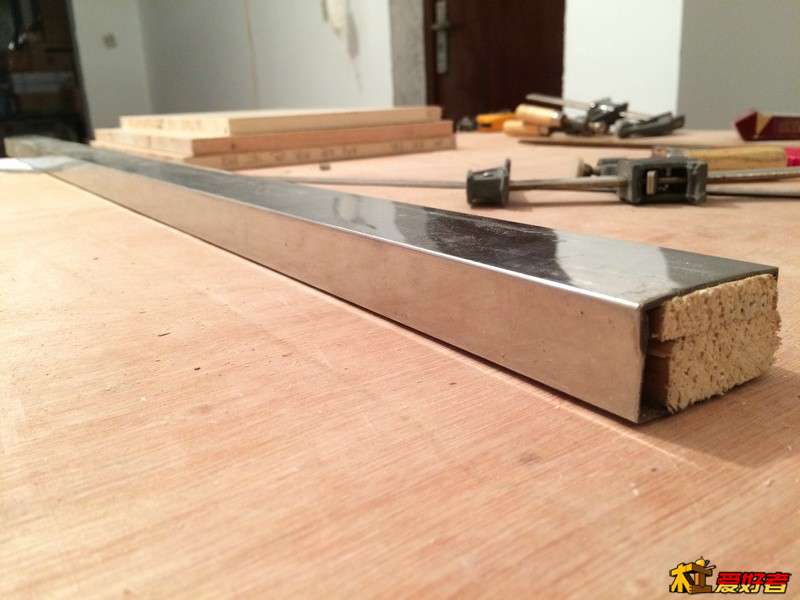

不锈钢方管做靠山

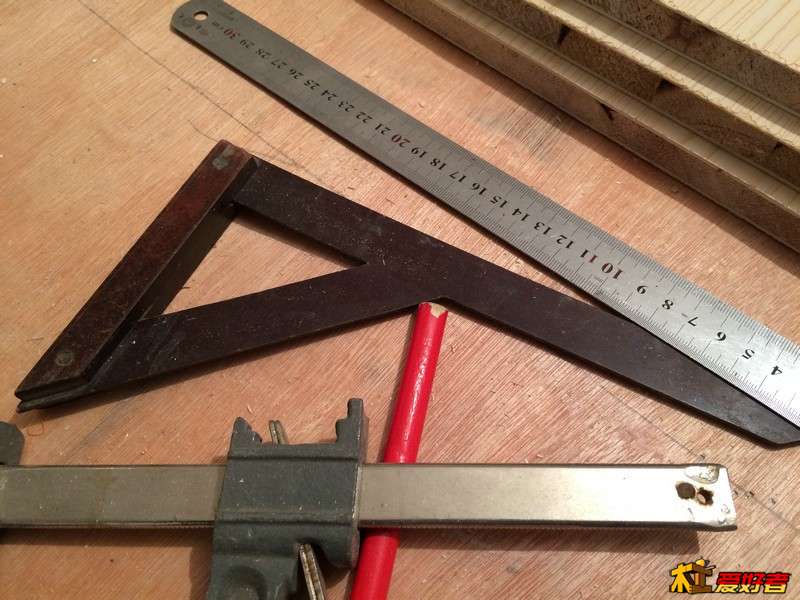

划线工具

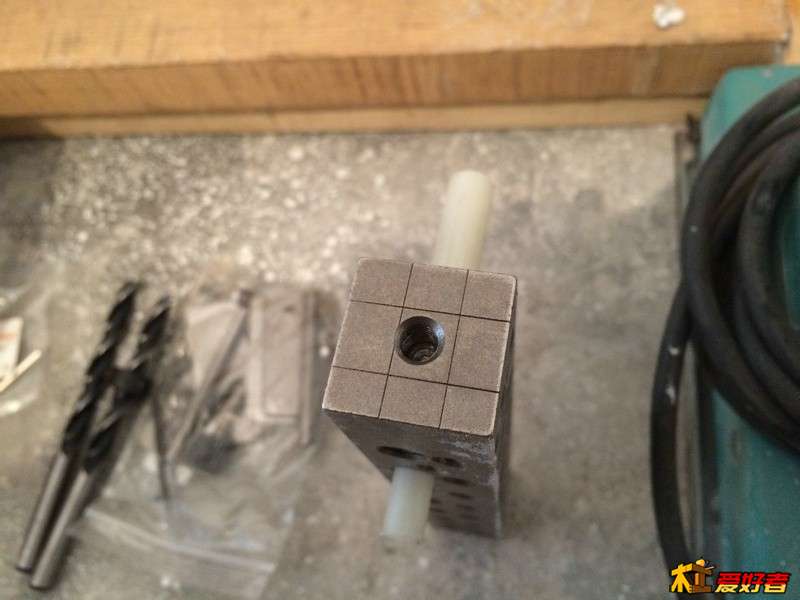

定位器的定位销

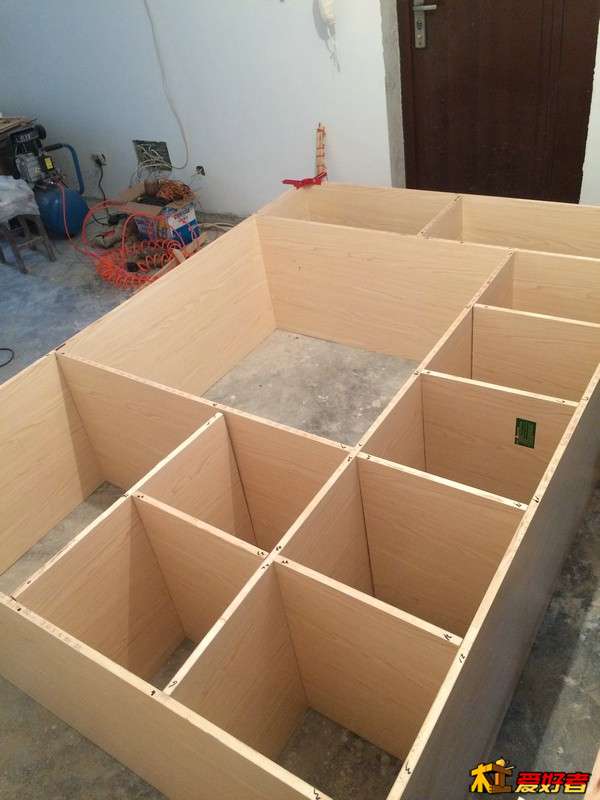

组好一个

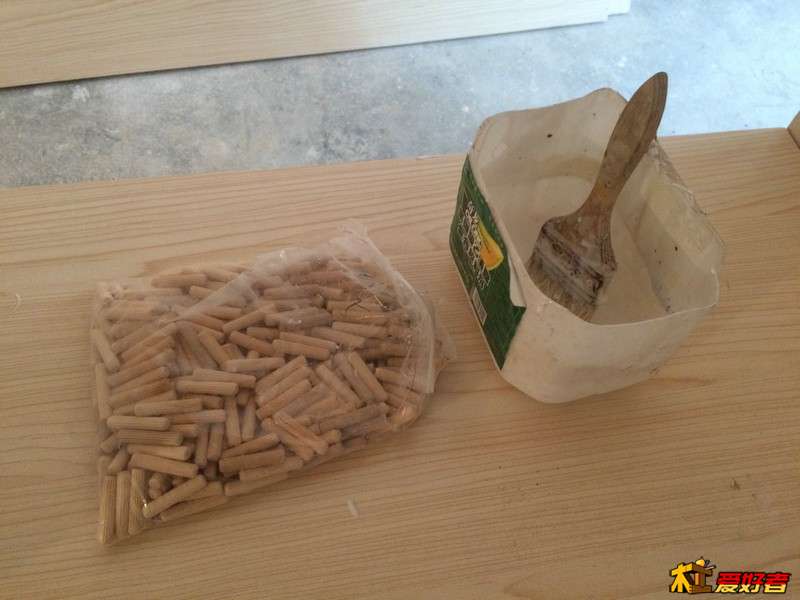

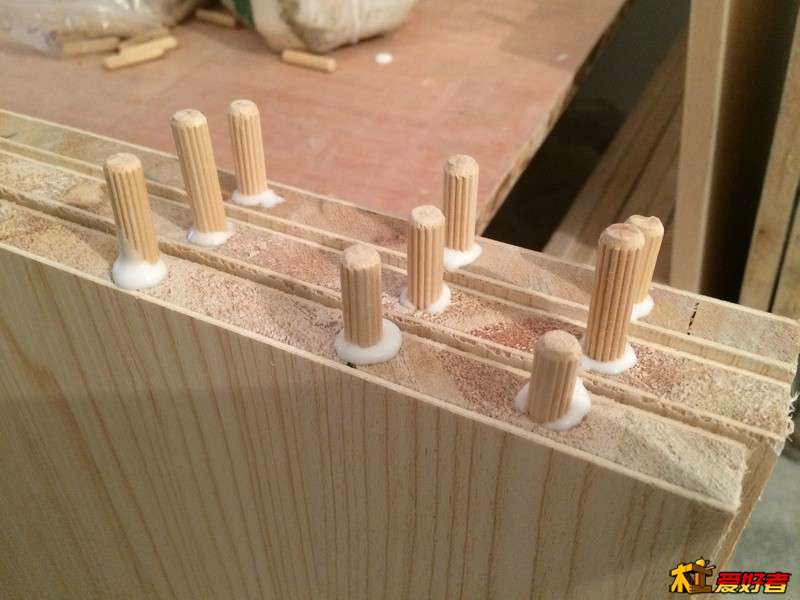

圆木榫带胶插入


卧室衣柜装推拉门 让出门的距离开始打孔

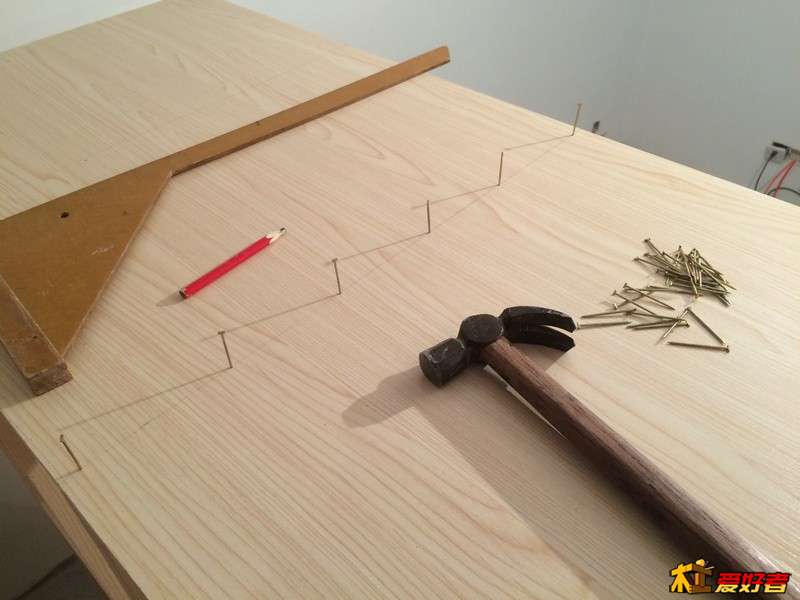

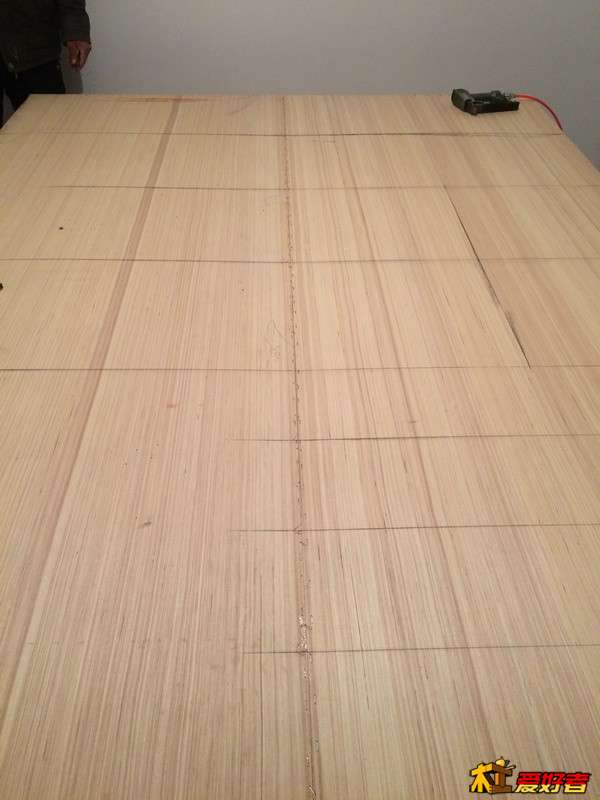

后身板，弹线、打气钉

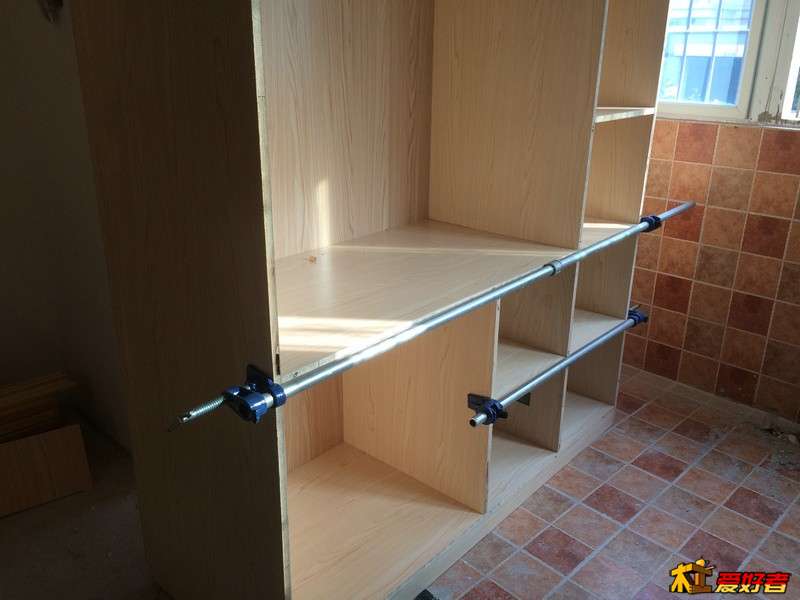

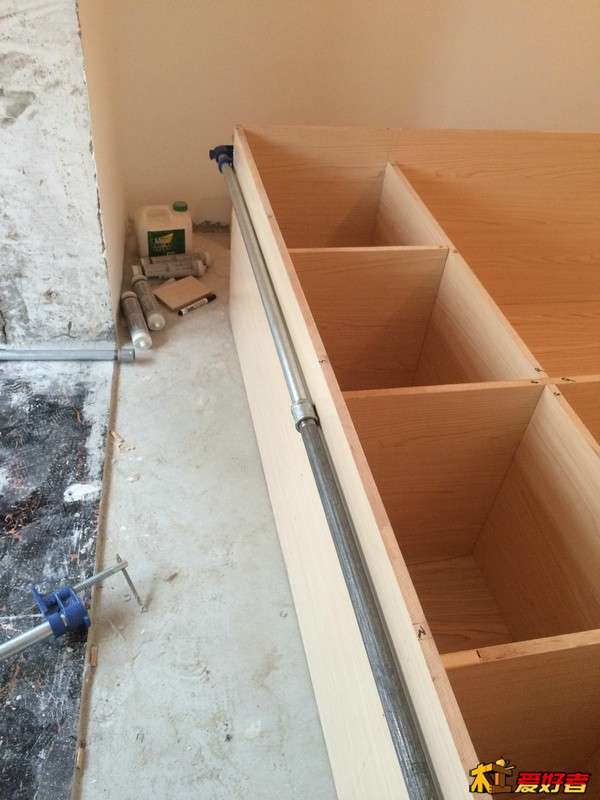

水管夹上场，本来是打算用在做松木家具时用的 这也能用到


白乳胶不能抹多了，要不有缝

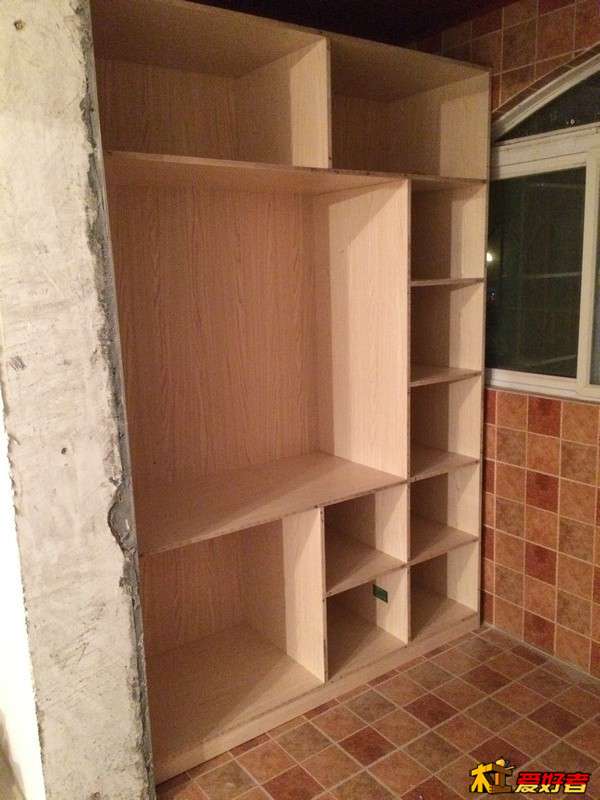

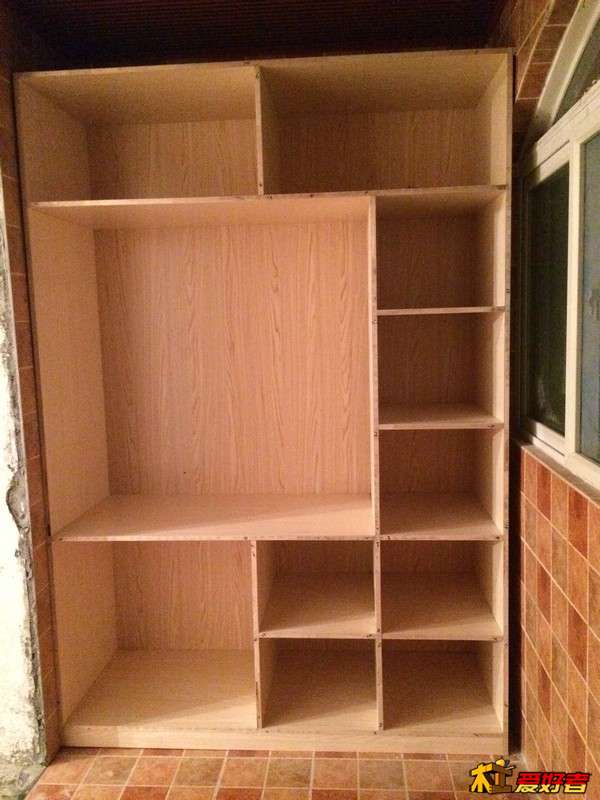

放在阳台的柜子


正面看看


组另一个柜子

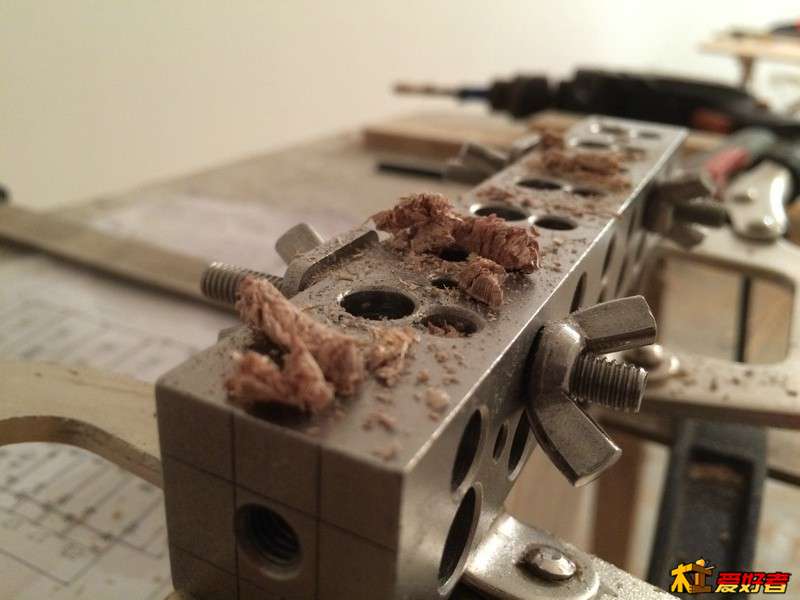

打孔木屑不好排


马六甲芯


一个人干活就得各种固定

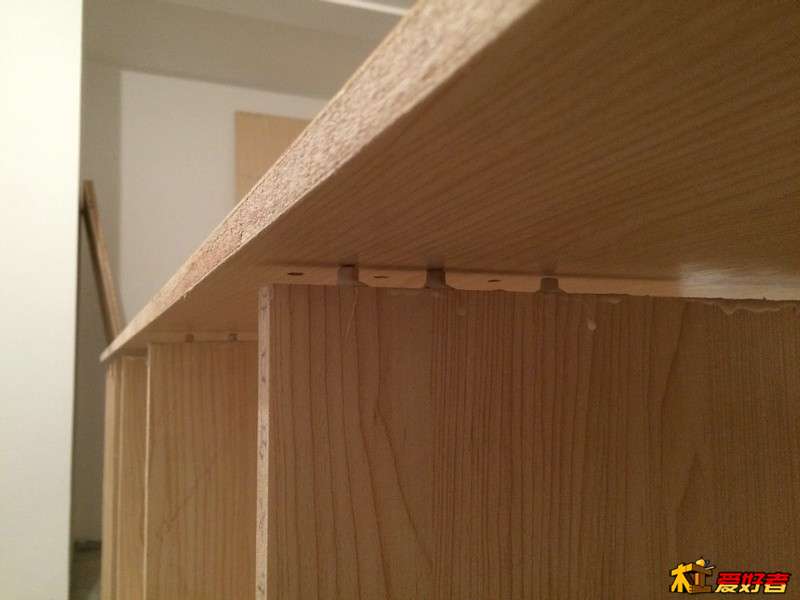

错位打眼，应该能想到为什么

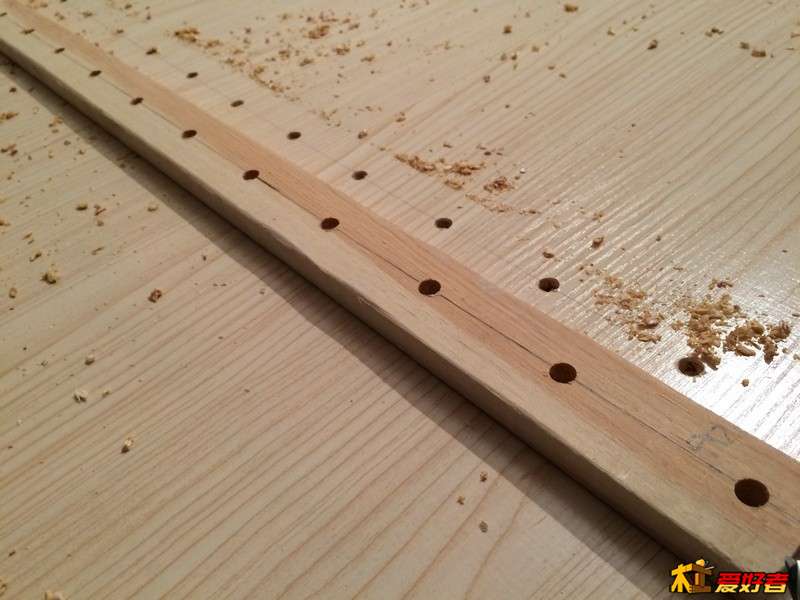

数不清打了多少孔了

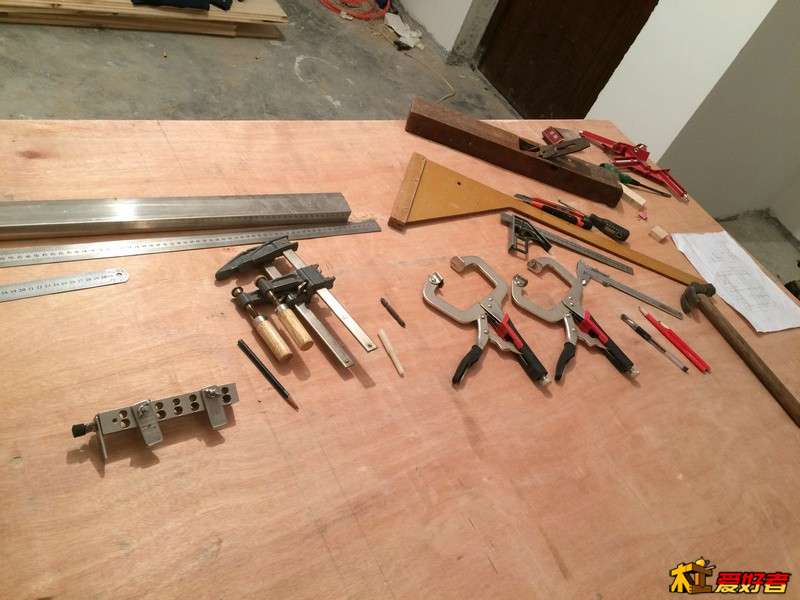

摆好工具再干活心情好

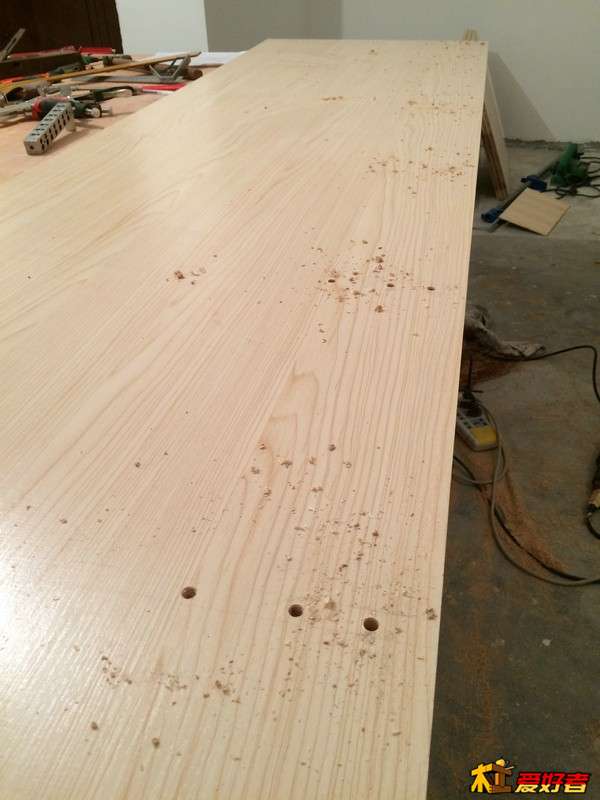

平面的空打的最麻烦


主要是不好固定


F夹、大力钳一起上

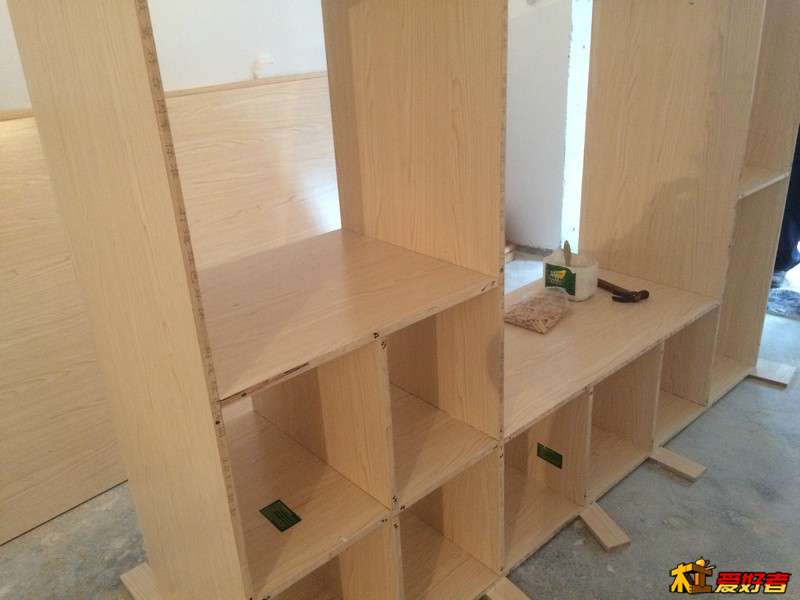

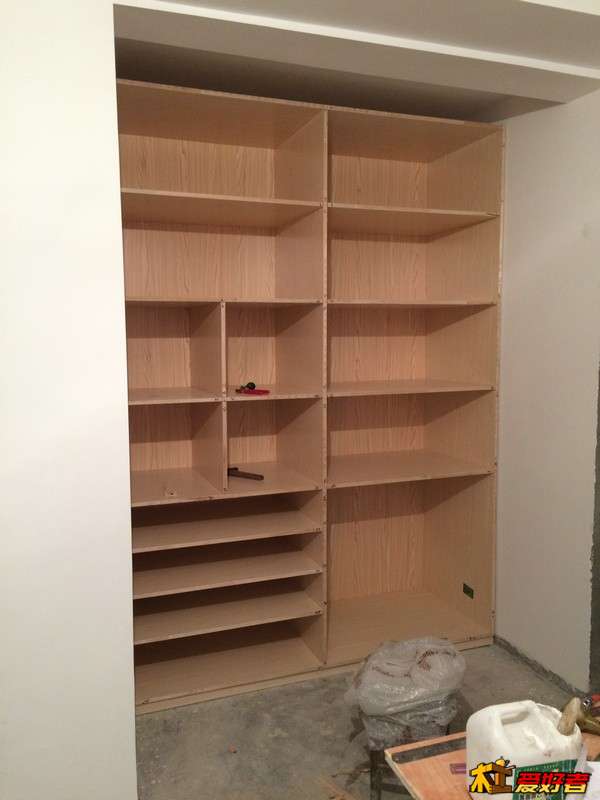

卧室衣柜不组好了

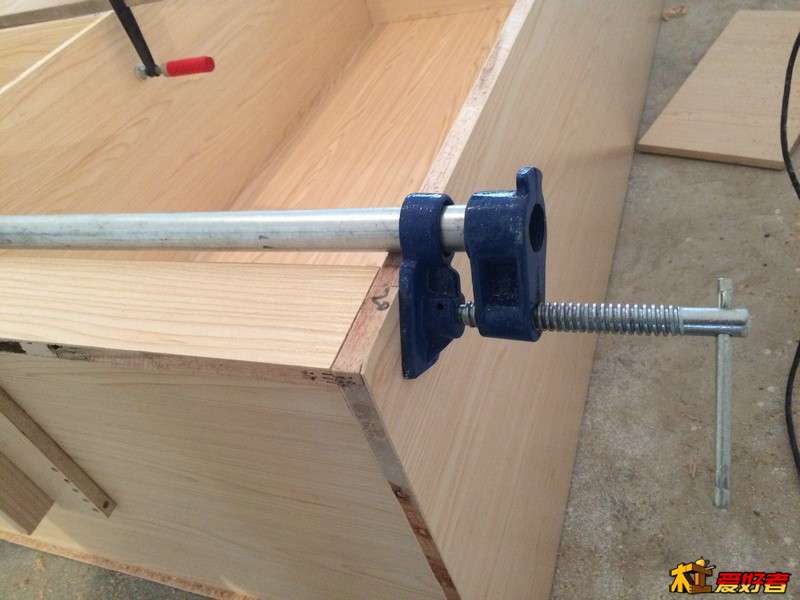

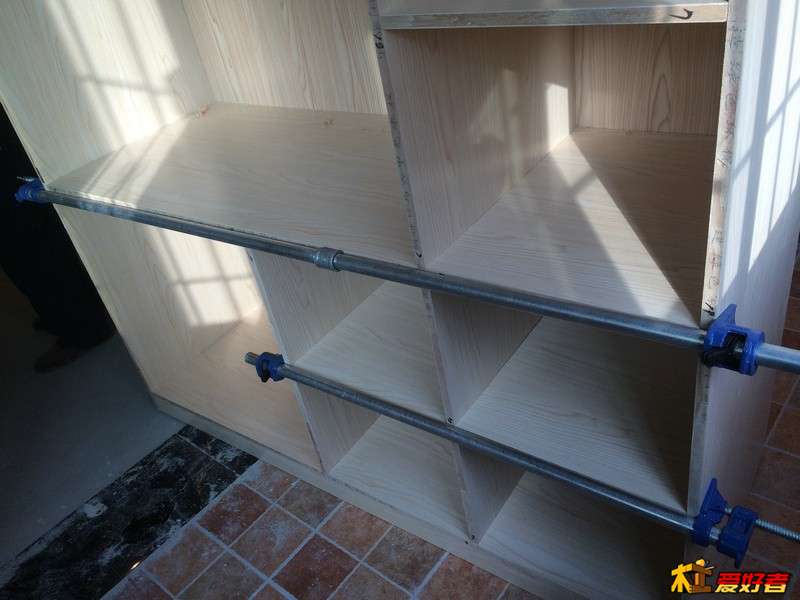

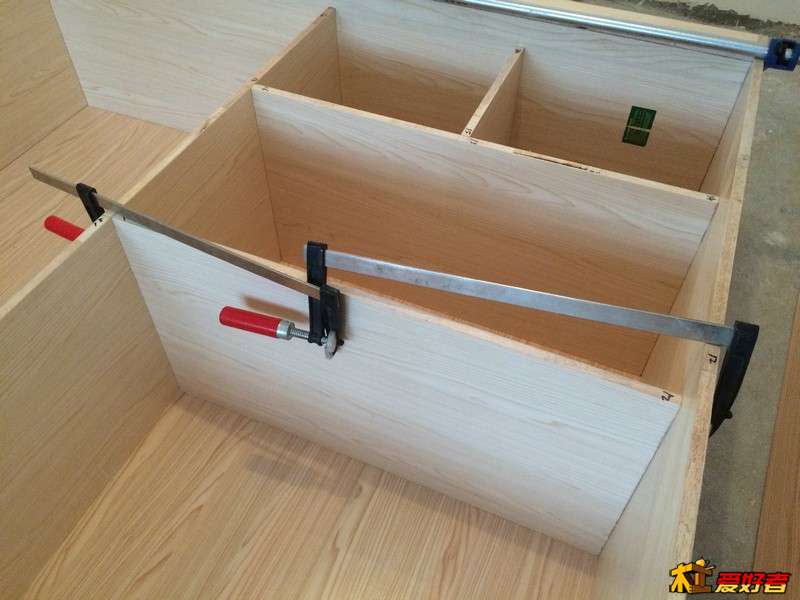

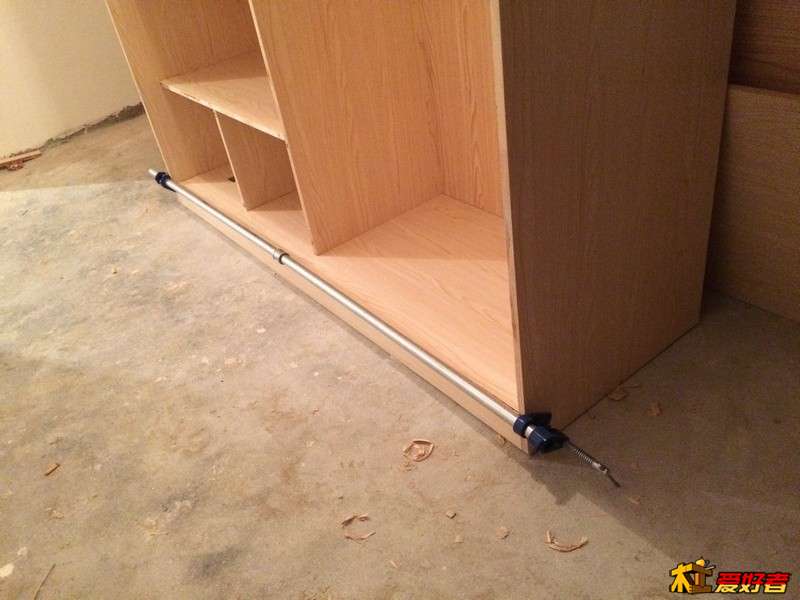

有缝的地方上夹具夹 话说水管夹很有劲


两个F夹合一


各种夹，不用浪费


得用垫块


插圆木榫

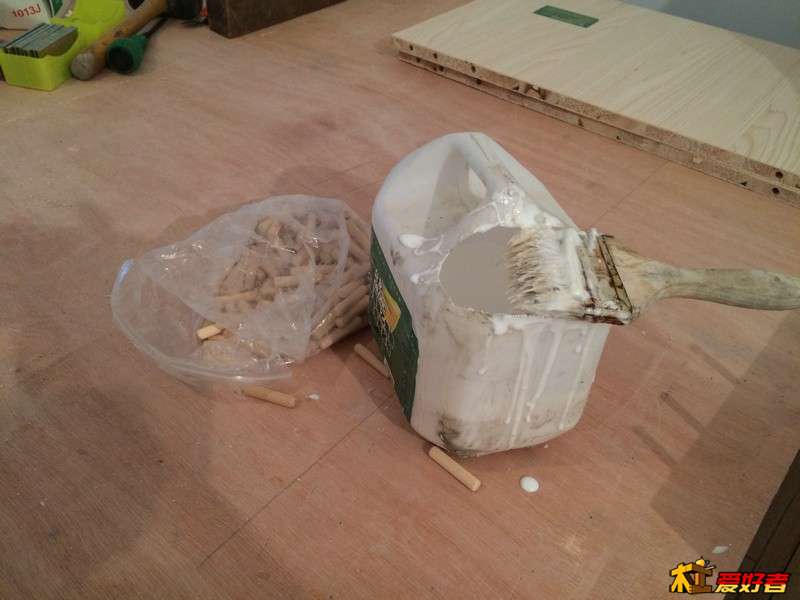

白乳胶15元一桶

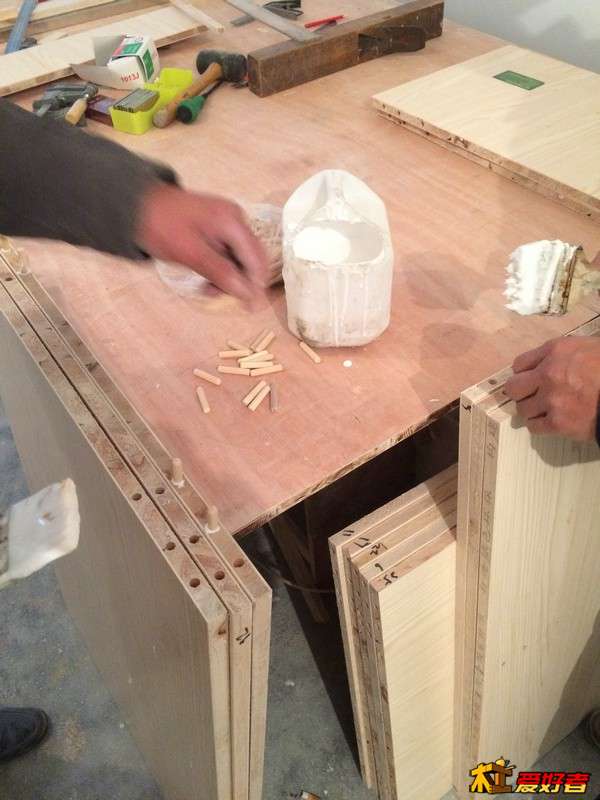

找人来帮忙插圆木榫才有时间拍的照 哈哈


组装还算顺利，只要孔定位打的好


顶砸几根钉进去加固 反正看不见


后身板碳纤打钉

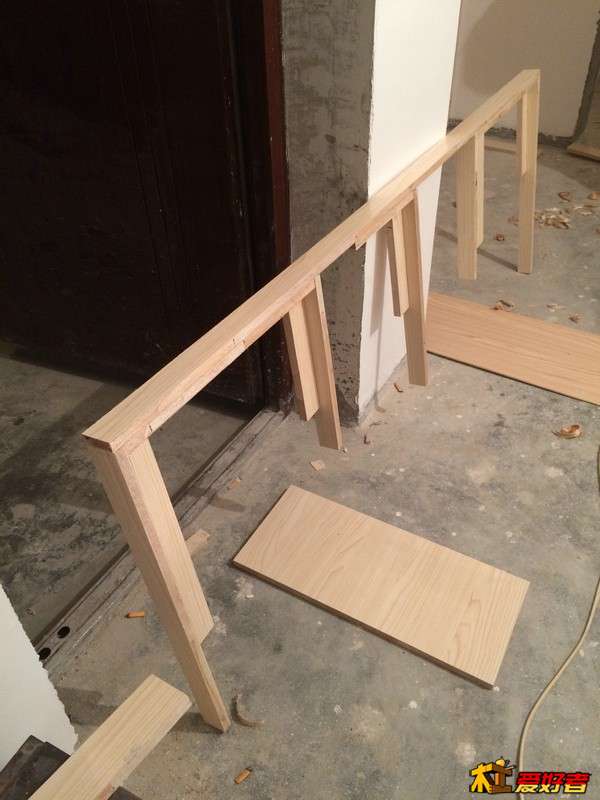

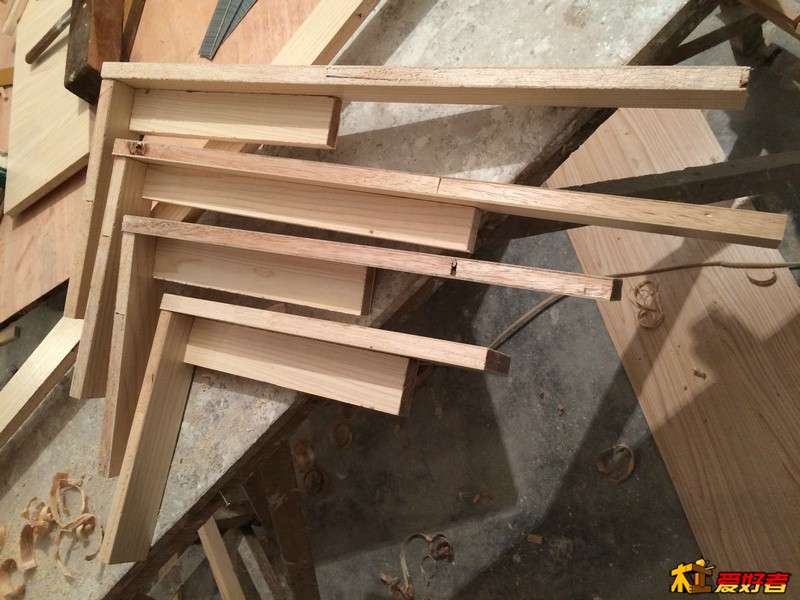

做腿


下脚料组合而成


准备直接插进去


把腿插进去相当不容易啊！

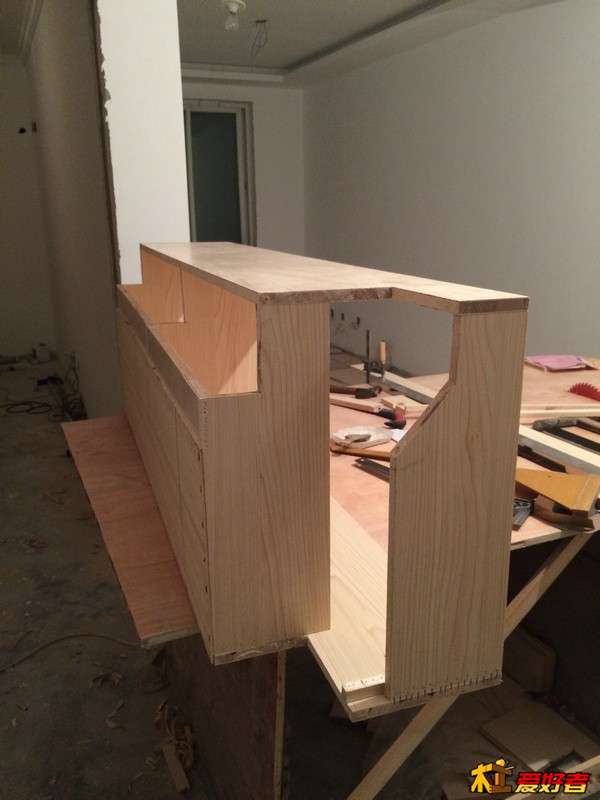

成品效果还不错

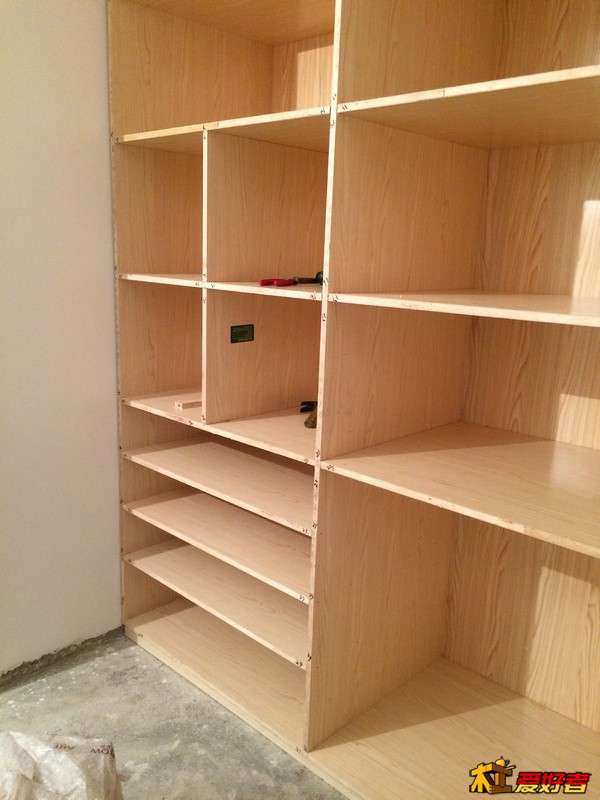

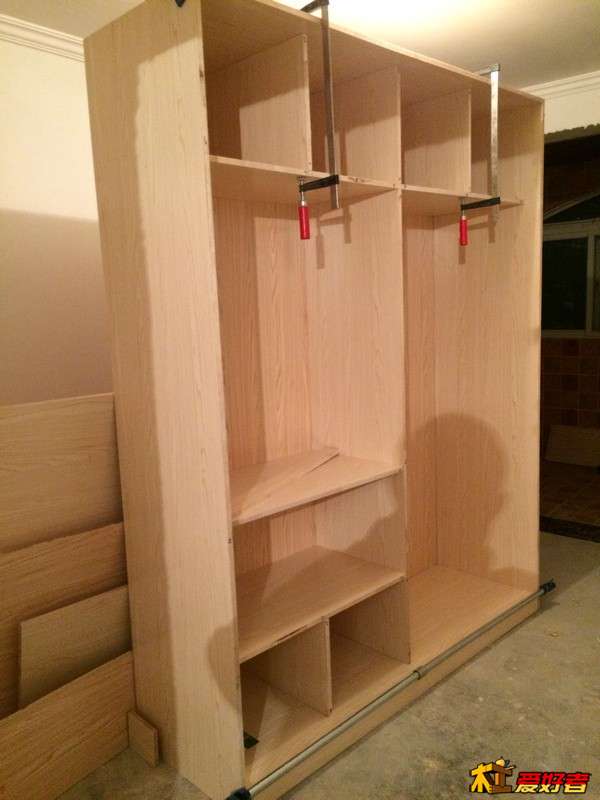

卧室衣柜半成品

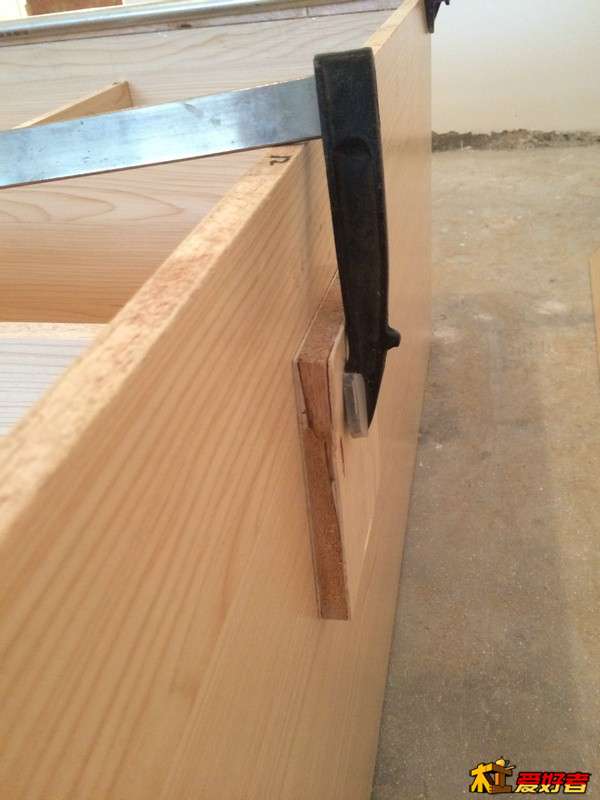

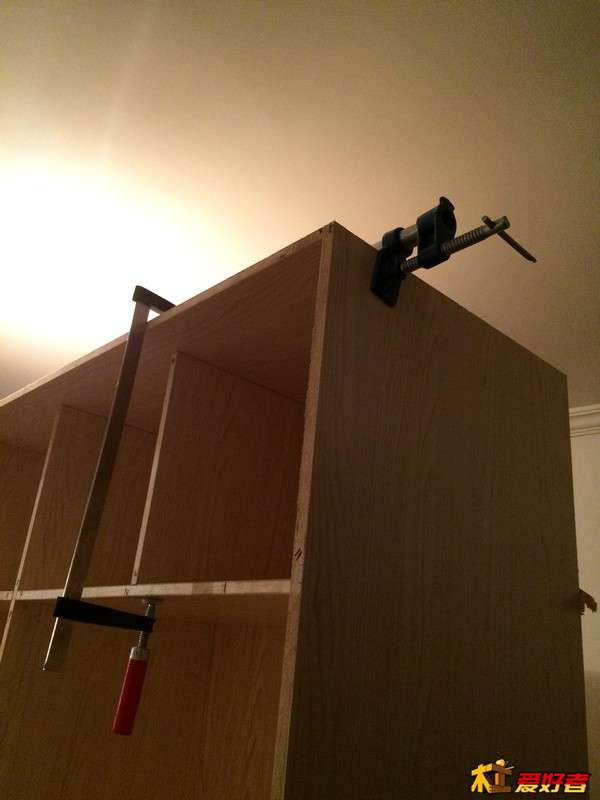

各种夹

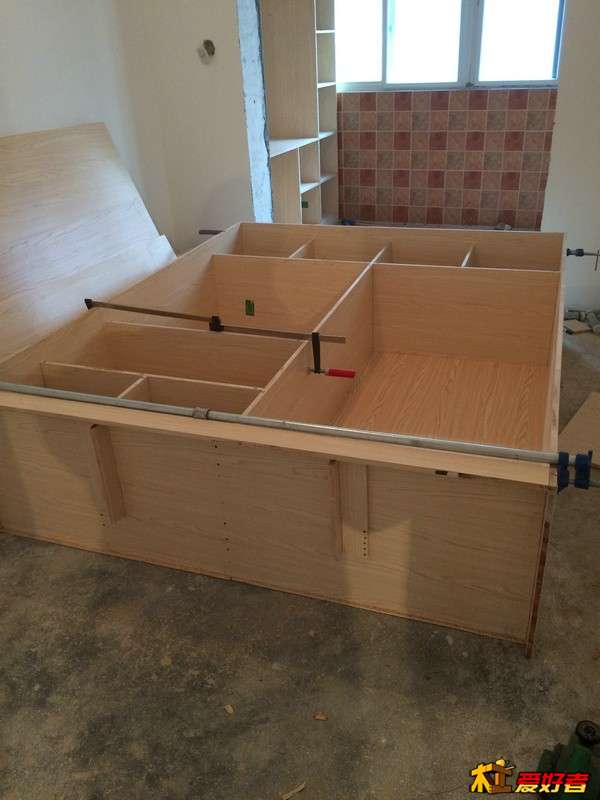

主要位置都夹上


阳台柜子门也用免漆板做 太大担心日后变形，加几个撑

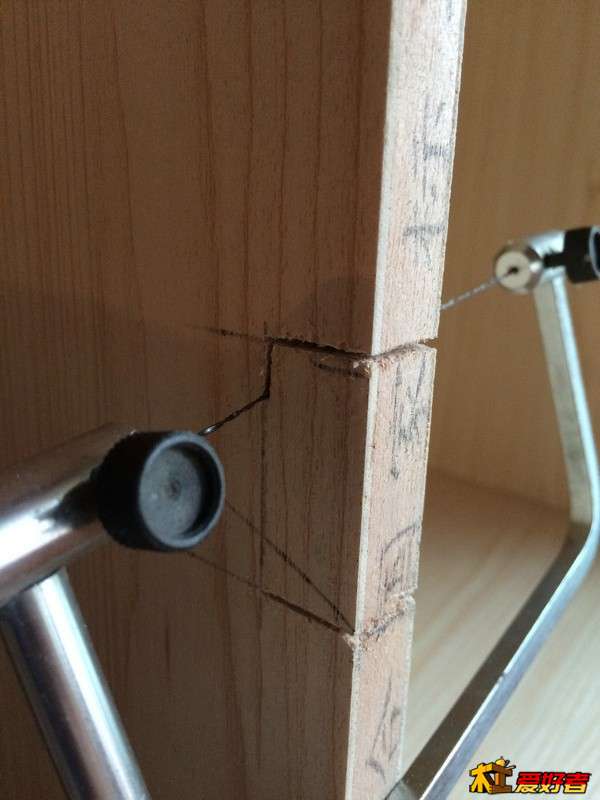

开豁


线锯

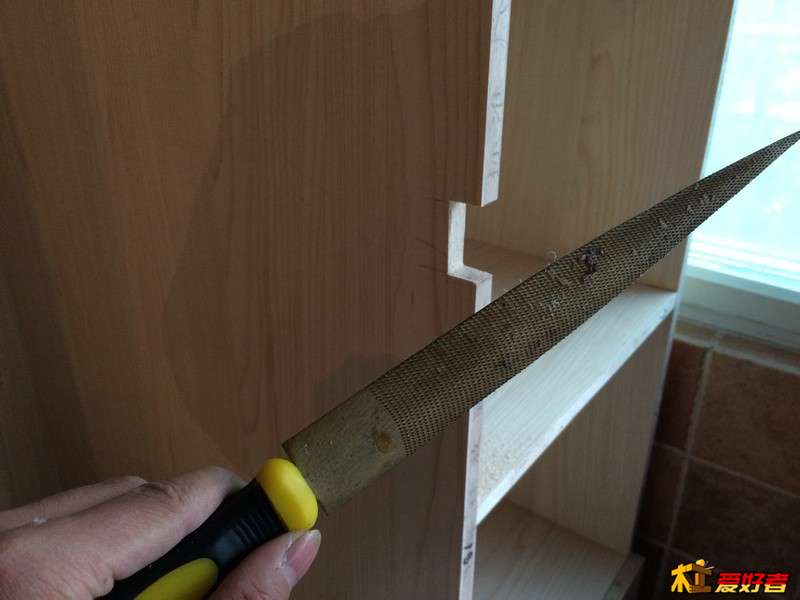

挫平滑


修边机修个圆弧

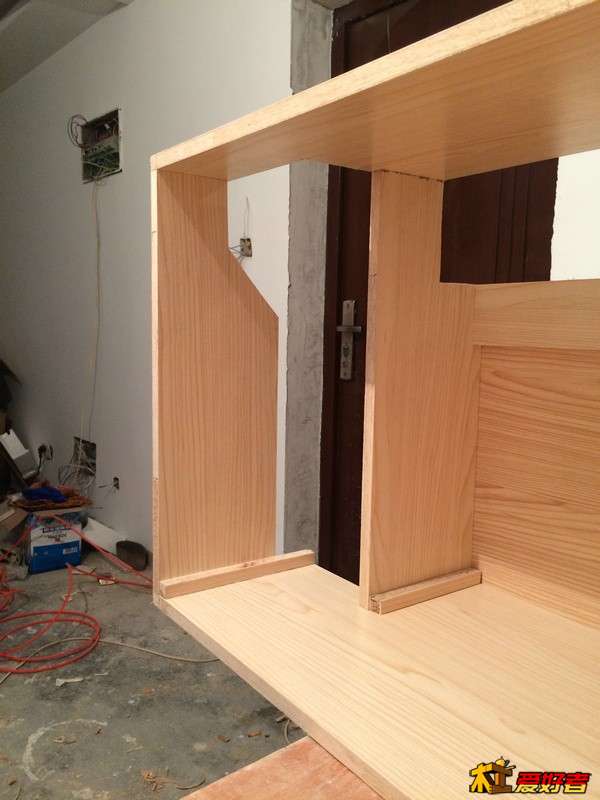

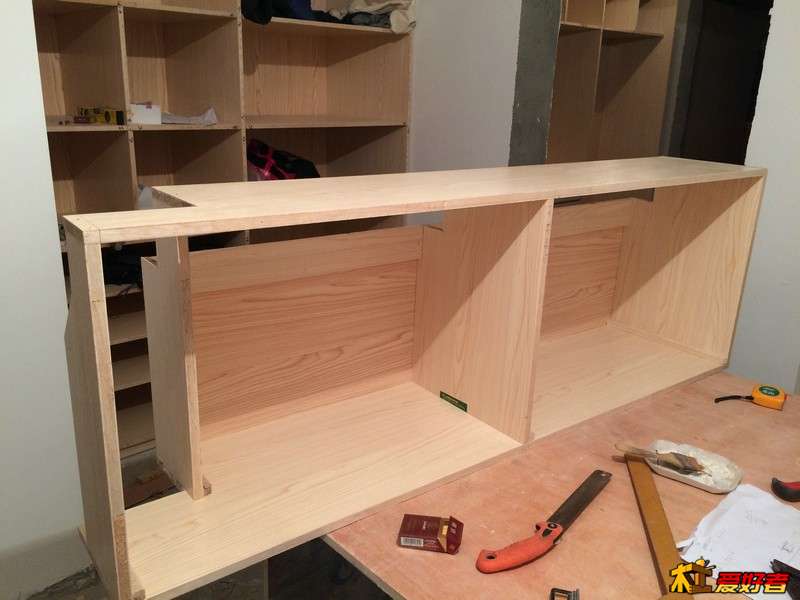

下脚料又做了个吊柜 不能浪费对吧~


根据厨房定制的

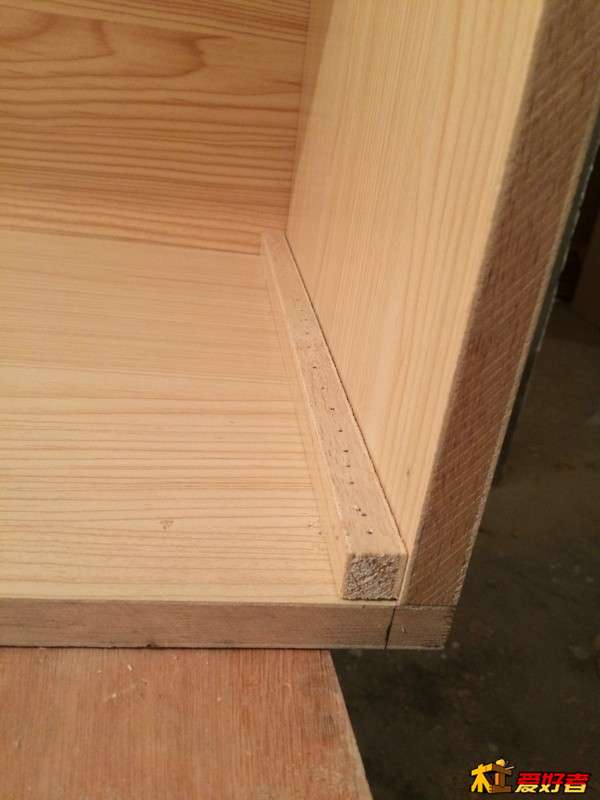

增加牢固度加个木条 两边气钉 整个吊柜都是气钉打的 反正看不见


成品很结实

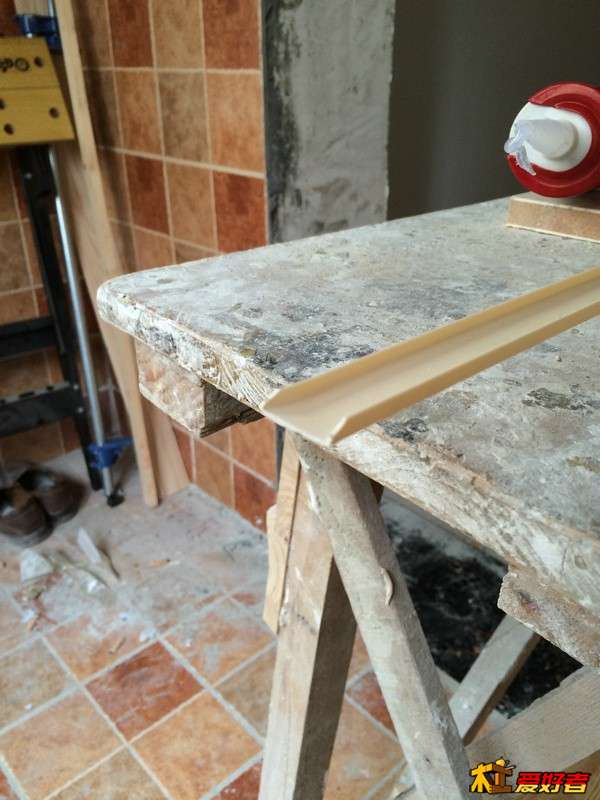

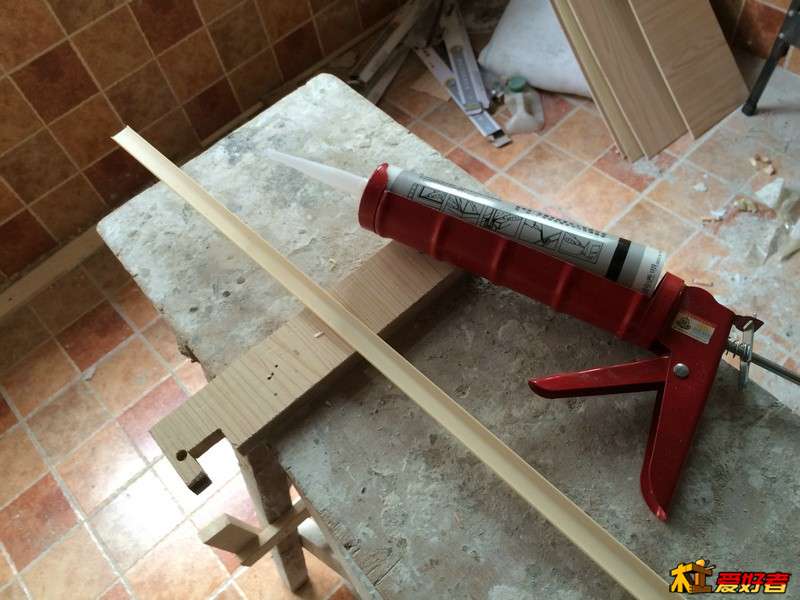

准备贴压边条 U型的


连接处切个斜角

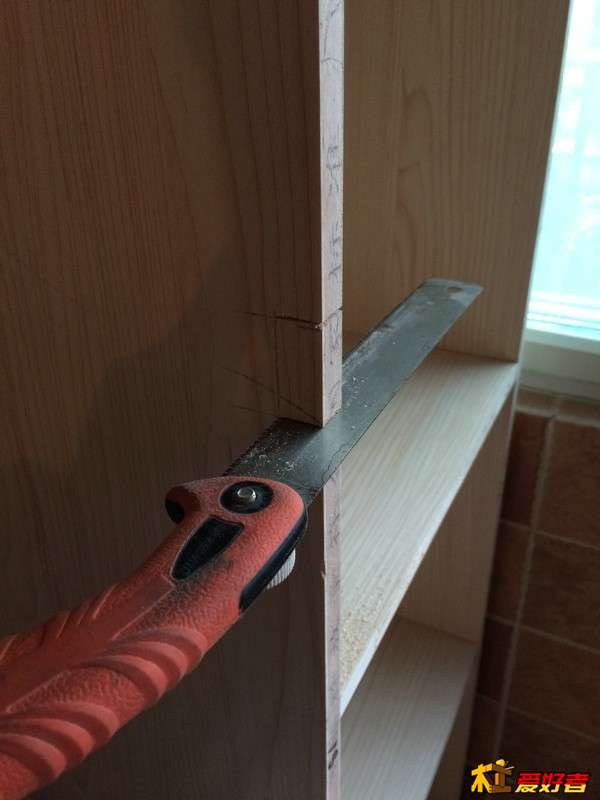

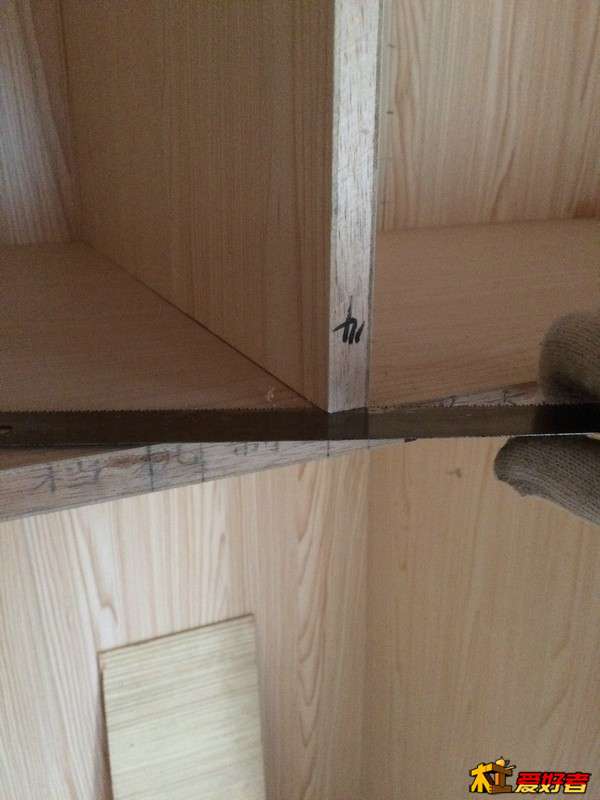

锯个小缝隙


现在免漆板做的柜子都完工了 放着工具呢，等打扫好卫生上最终的成品图。
