【关于干壁螺钉的小总结】
对于普通的DIY用户，或者以木工为爱好的木友来说，单就干壁螺钉本身，值得总结的就一句话：双线细牙干壁螺钉是用来钻钢板的，不建议用在木头上，尤其是不建议用在质地疏松的木材上。而单线粗牙干壁螺钉可以用于木制品，但从其最佳的适用场合看，主要还是连接石膏板和木龙骨的（龙骨大多使用松木，不是很硬）。如果用于材质比较硬的木材，它的头部埋入性能较一般。
* \) t7 l% ~0 T: x* L
顺便吐槽一下。在发达国家市场，专门的使用目的，就会选用专门的紧固件，种类极多！国外很多企业致力于从使用的人性化、可靠性、便利性等角度设计开发新的紧固件。而国内，这方面的差距还很大。
$ Q- U/ \$ \/ j+ k8 P  s

1353943775

cnpopo 发表于 2014-12-19 15:40
好贴子，受益匪浅。
楼主螺钉图用什么软件画的？

6 o: i3 D* P2 u1 A* O, J" yauto  CAD 吧  我猜的

阿路

感谢分享

ren00221

这个帖子好

沫沫无语

专业知识贴 谢谢楼主

关门吹水

专业知识，太强了，谢楼主

owenradium

有用的帖子，收藏！
% P5 e: s# U4 m5 @, h  E* y; p

ljx791230

收藏。。谢谢楼主的讲解

美固小子

第二篇：《常被误解的自攻螺钉》
# G. k1 z" U% \

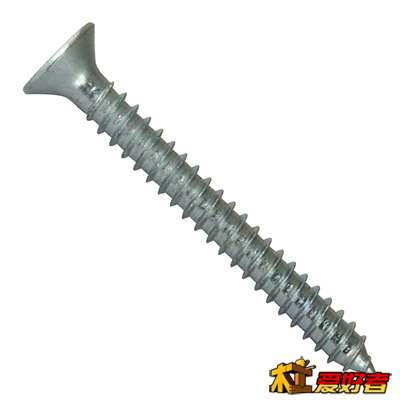

沉头自攻螺钉 蓝白锌

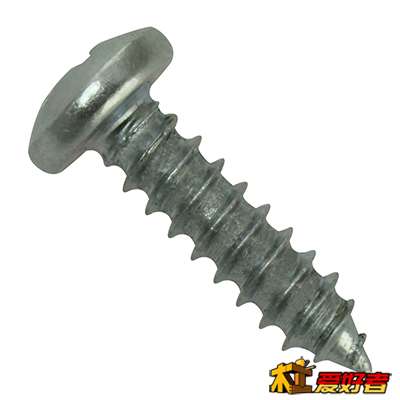

盘头自攻螺钉 蓝白锌

( U5 c( H7 P7 w7 R+ D
其实，在木工爱好者的论坛里，自攻螺钉可能是最值得说，也最不值得说的品种。这是因为虽然自攻螺钉属于普通用户最容易随口说得出的品种之一，但其实它的真实用途几乎和木工活完全扯不上边。长久以来，它一直被一般用户所误解。
: L* \: F2 y: d0 i8 g
先开宗明义：和细牙干壁螺钉一样，自攻螺钉不适合用于木制品！
$ u6 i5 B5 q+ R9 R
（以下内容较多，各位木友选择自己有兴趣的看。写得可能有点枯燥，;P，见谅！）
7 M; p% S" g% A7 V& c, v0 j【中文名称】：自攻螺钉
0 j0 a& m- Q1 Y1 C6 M4 l$ q; g- {2 Z【英文名称】：self-tapping screws
【名词解释】：“自攻螺钉”里的“攻”是指攻出内螺纹的含义。螺纹件的基本紧固方式就是外螺纹和内螺纹的啮合。最容易理解的就是机螺纹螺钉(或者螺栓)和螺母的连接。在另外一些场合中，螺钉连接的不是螺母，而是在安装件上本身就有一个带有内螺纹的孔，螺钉拧上去就可以了。而自攻螺钉可以在带有预钻孔但事先没有内螺纹的金属件上自动攻出螺纹，并与之啮合连接。
$ p* p0 i5 K" k6 r* v" [3 E【狭义和广义】：自攻螺钉有狭义和广义之分。从广义上讲（例如国家标准在产品分卷上就是如此划分），自攻螺钉、木螺钉、机螺纹螺钉属于大的分类，凡是用于金属件，且无需事先带有内螺纹，可以靠自己攻出内螺纹的螺钉都属于自攻螺钉。例如，双线细牙干壁螺钉就属于自攻螺钉的一种！我看到另一个帖子里，有朋友说有半自攻、自攻之分，这也许是某些场合的说法？至少在专业领域里没有这种说法。这位朋友所说的所谓带燕尾的自攻螺钉实际术语是自钻自攻螺钉，它也是自攻螺钉大类里的一种。注意，自钻自攻就是在金属件上连预钻孔都不需要，它在作业时，先靠尾部的钻尾钻出预钻孔，然后自攻螺纹部分跟上，在孔内攻出螺纹，并完成啮合。即先“自钻”，后“自攻”。下面的照片就是盘头自钻自攻螺钉。
' ]! B5 T- ^3 t0 d% c! y/ D9 e

盘头自钻自攻螺钉 蓝白锌

我们这篇介绍的是狭义的自攻螺钉，就是这一节最开始两张照片显示的尖尾品种。
3 D+ F) `8 u- n$ e【产品特点1】：自攻螺钉也是有国家标准的。和干壁螺钉稍有区别的是，干壁螺钉在产品尺寸和产品性能的某些细节上，各个国家的标准是有点区别的，而自攻螺钉的各国标准几乎是统一，都是等效采用ISO标准的！在中国标准体系里，和自攻螺钉有关的标准分成三大类，第一是详细规定螺纹部分细节的《GB/T 5280 自攻螺钉用螺纹》，第二是《GB/T 3098.5 紧固件机械性能 自攻螺钉》专门规定与使用相关的性能指标，第三是规定各种不同头型的自攻螺钉除螺纹之外的其他尺寸细节，也就是说盘头自攻螺钉、沉头自攻螺钉、六角头自攻螺钉分别有各自的国家标准。总而言之，自攻螺钉是一个很严谨的产品品种。
; L+ x) L. S; _9 H+ U8 o/ O' O6 j【产品特点2】：自攻螺钉是需要经过热处理的，是有硬度要求的（分成表面硬度和芯部硬度），但它的硬度要求比干壁螺钉和自钻自攻螺钉稍低。这个很好理解，干壁螺钉和自钻自攻螺钉是要在金属上直接钻出孔的，按照中国标准，表面硬度最低要求分别在560HV和530HV以上，实际的生产中，一般会控制在600左右。而自攻螺钉的表面硬度要求最低是450HV。正好提一下，有很多朋友会遇到使用自攻螺钉时，发现拧了几次十字槽就豁口的问题。呵呵！那是因为这种螺钉只能说长得像自攻螺钉，而不是真正的自攻螺钉，它可能根本没有经过热处理！仅仅是为了迎合很多人喜欢用自攻螺钉装木头的需求，按照木螺钉的工艺生产，偷省了热处理工艺！
9 m( D1 w. J. {3 ^4 r' b; H. a* \【产品特点3】：说点好懂的细节，自攻螺钉螺纹细密，底径（螺纹底部的直径）比较大，就是看上去螺纹底部比较粗壮。而这就是它完全不适用于木材的原因！
【产品用途】：说了半天，就说它是用来连接金属件的，那么我们普通用户在哪里可以接触到这种螺钉？有！很多！自攻螺钉的真正常用的领域就是家电、机电行业。你们家里的空调、电冰箱等电器上使用了很多自攻螺钉！
5 y: h; J, `6 Z) p) D6 N

美固小子

第三篇《自钻自攻螺钉》
上面一篇已经简单介绍了自攻螺钉的有关信息，大家应该已经知道了，自攻螺钉和木工活基本没关系。所以自钻自攻螺钉的部分我就写得简单点，如果哪位木友有问题，可以跟帖问，我尽可能根据我知道的给出解答。
【中文名称】：自钻自攻螺钉
& k, W% M' ?3 [+ b: i/ s; f【英文名称】：self-drilling screws
2 p7 W, E) c' _# N( I$ ]【产品特点】：其他都不说，最明显的就是螺钉的尾部不是尖尾而是自钻尾，俗称也有叫做燕尾的。这种尾部是模仿钻头的外形和效果，可以在钢板上钻出孔来。根据螺钉的规格大小以及钻尾的规格大小(换句话说，同一种螺纹规格的产品，钻尾规格也可能不一样)，实际的钻尾能力也不同。厉害的自钻螺钉规格能钻12mm以上的钢板！

6 K. ?: r  m  i6 P7 V6 p我这里只介绍一种和木工稍有关系的自钻自攻螺钉。
# W/ I* z" Q5 a# ^' D8 Y

沉头带翅自钻螺钉

4 w  v" j5 J! i( M4 f与一般的自钻螺钉不同，这种螺钉在钻尾部分和螺纹部分之间有一对小翅膀(小耳朵)。这种螺钉通常是用于木材或保温材料等与金属框架结构的连接。奥妙之处就在这对小翅膀上，在木材上作业的阶段，依靠钻尾在木材上钻孔，又依靠小翅膀在木材中扩孔，减少木材开裂的可能，也便于头部埋入，当螺钉尾尖接触到木材下面的钢板时，钻头继续作业，在钢板上完成钻孔，然后小翅膀接触到钢板应该自动断裂，螺纹部分进入钢板完成攻螺纹，并实现啮合。

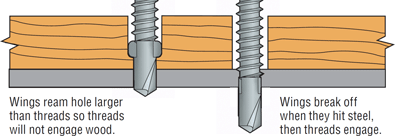

值得注意的是，合格的带翅自钻螺钉的小翅膀，在钻木头阶段，接触到钢板之前不能断裂，而在接触到钢板后必须断裂！下图是国外网站粘帖来的，可以看到这种螺钉的原理。
0 U- S& t0 r7 s) _
% _- ^6 j* t& C5 o- i也许有朋友要问，那这种细螺纹怎么就能用于木头呢？事实上，完成整个的连接和紧固，靠的是金属结构中的螺纹啮合，金属上的木头只是靠沉头压住而已。
) `7 V2 x  P( w. n) {4 U8 [

libin1045

这个螺钉好啊！

青山_常在

学习了，真的很收益。

太湖小黑鱼

原来如此

美固小子

关于自攻螺钉做一点补充：
可能朋友们有时候会听说自攻螺钉分老国标和新国标。这两种螺钉最明显的区别是：老国标的型号是以公制数据为基础，新国标的型号是以英制数据为基础。所以，老国标的自攻螺钉有4mm、5mm、6mm这种螺纹规格的，而新国标里没有，对应的应该是3.9mm、4.2mm、4.8mm、5.5mm、6.3mm这些，新国标的产品长度也常见32、38这种英寸换算来的规格。
其实所谓的“新”已经很不新了，也有几十年的历史了。
* y: W$ S: P3 [4 t/ E. Z

木匠木三尺六

感谢楼主！学习学习
