请教，旋风分离器进风管头与电动工具管的连接。

lkr2009 · 发表于 2014-12-16 20:21:12

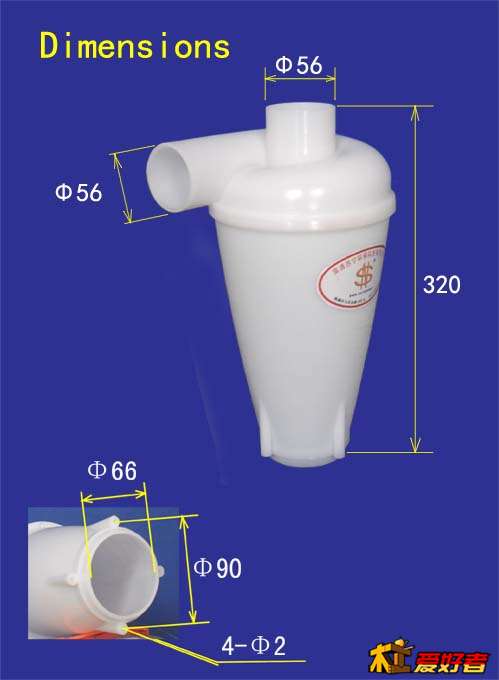

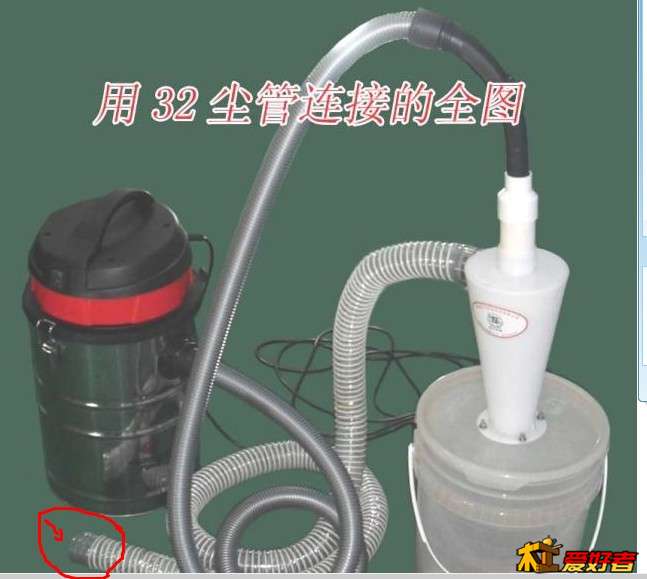

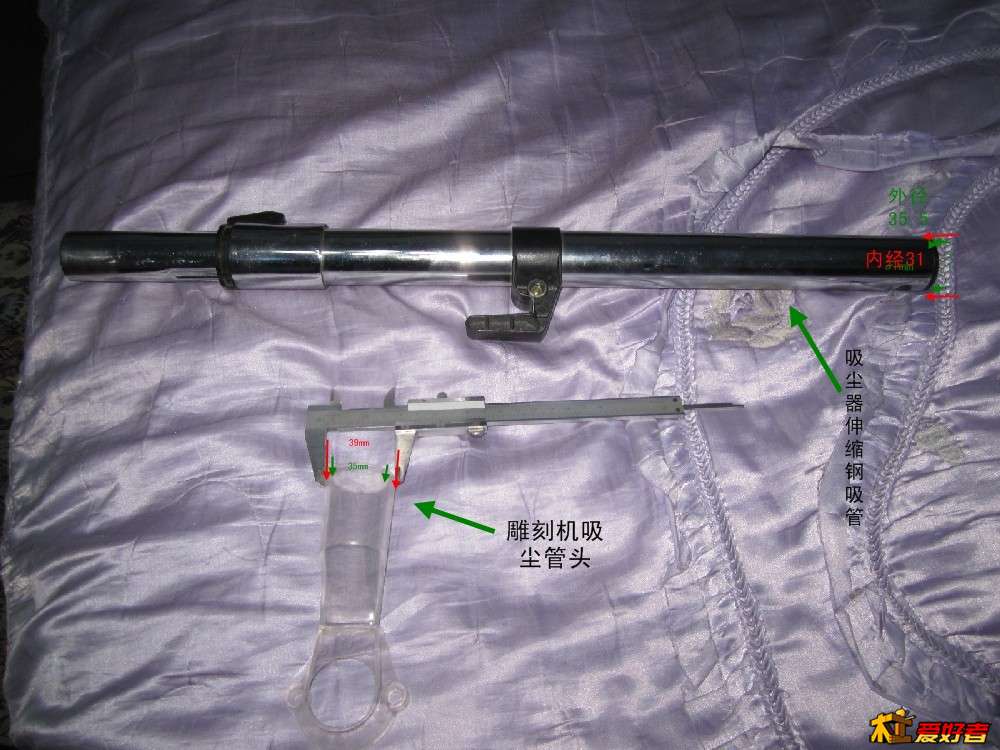

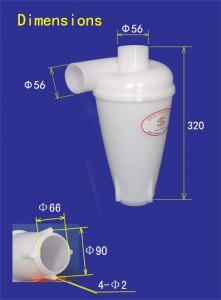

我准备买旋风分离器，和以前买的雕刻机，吸尘器连接使用。排风管基本弄明白了。但是进风管管径55mm，比雕刻机集尘管的口径不一致，见图：雕刻机内外径分别为35mm和39mm；吸尘器钢吸管内外径分别为31和35.5mm。商家说，现在他们还没有招手解决这个问题。我想，木工论坛一定有人早已解决了这一问题。今发贴请教师傅们，给我指出解决的做法。现行感谢了！

老叶1120 · 发表于 2014-12-16 21:22:30

实在没看明白您“吸尘器钢吸管内外径分别为31和35.5mm。"是想问什么；
如果您是要问图中白色吸尘管与机器连接的话，白色吸尘管头插入一段50PVC管，然后有50变40的PVC管接，雕刻机的管头39mm插入40的应该密封性可以的，如密封不理想可用玻璃胶、热熔胶密封。

新疆精灵 · 发表于 2014-12-16 21:30:11

塑料变径啊不锈钢的加工也可以，小问题

新疆精灵 · 发表于 2014-12-16 21:30:26

塑料变径啊不锈钢的加工也可以，小问题

多吉天然晶石 · 发表于 2014-12-16 23:39:00

简单买王棒自己车，想要多大都可以。

hdlook · 发表于 2014-12-16 23:54:04

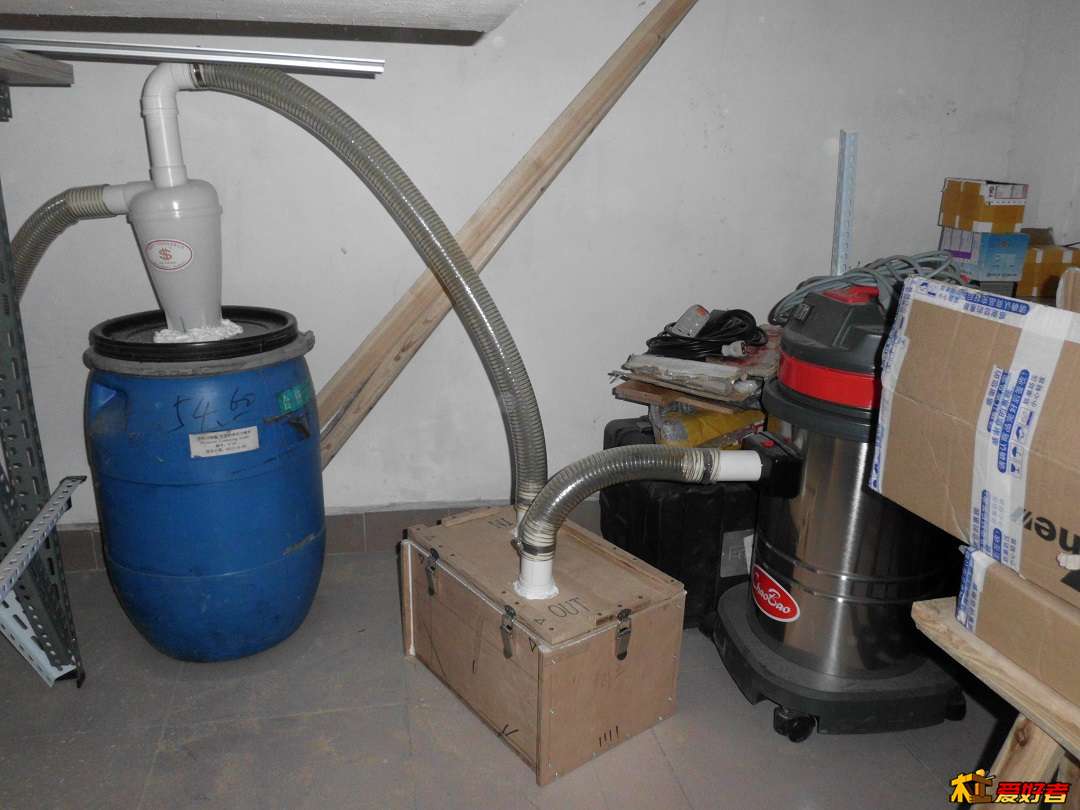

这个旋风分离器进/出风口都可以用DN50外径的PVC接上的，用一小节DN35外径的PVC插入雕刻机排吸尘管头，然后接一个DN35内径转DN50内径的PVC变径头，35/50变径头的DN50内径口和旋风分离器进风口各接一小节DN50外径PVC，中间用DN50内径的吸尘软管连接；吸尘器伸缩钢吸管，可以参考以上用DN35/50变径接上，套入一小节DN50PVC，跟着用软管和DN50PVC和旋风分离器连接就是了，看看下图我就是这样改造的，只不过中间加了个二级过滤箱

lkr2009 · 发表于 2014-12-17 04:46:03

hdlook 发表于 2014-12-16 23:54
这个旋风分离器进/出风口都可以用DN50外径的PVC接上的，用一小节DN35外径的PVC插入雕刻机排吸尘管头，然后接 ...

各位解答的好。各村有各村的高招。学习了。谢谢回复。
楼上的木友回答的正和我意。答对精确。还有一事不明：你的二级方箱，应该是收集刨花的吧，内部还有什么结构？愿闻其祥。谢谢。

lkr2009 · 发表于 2014-12-17 04:47:26

hdlook 发表于 2014-12-16 23:54
这个旋风分离器进/出风口都可以用DN50外径的PVC接上的，用一小节DN35外径的PVC插入雕刻机排吸尘管头，然后接 ...

另外，集尘箱是不是要密封好，不然跑灰吧？

树叶开心 · 发表于 2014-12-17 09:37:40

专业点的用变径接头，业余点的，比如我，公头直接弄点珍珠棉卷到一定程度，然后电工胶布粘几圈，插入母头就好。

hdlook · 发表于 2014-12-17 11:18:46

lkr2009 发表于 2014-12-17 04:46
各位解答的好。各村有各村的高招。学习了。谢谢回复。
楼上的木友回答的正和我意。答对精确。还有一事不 ...

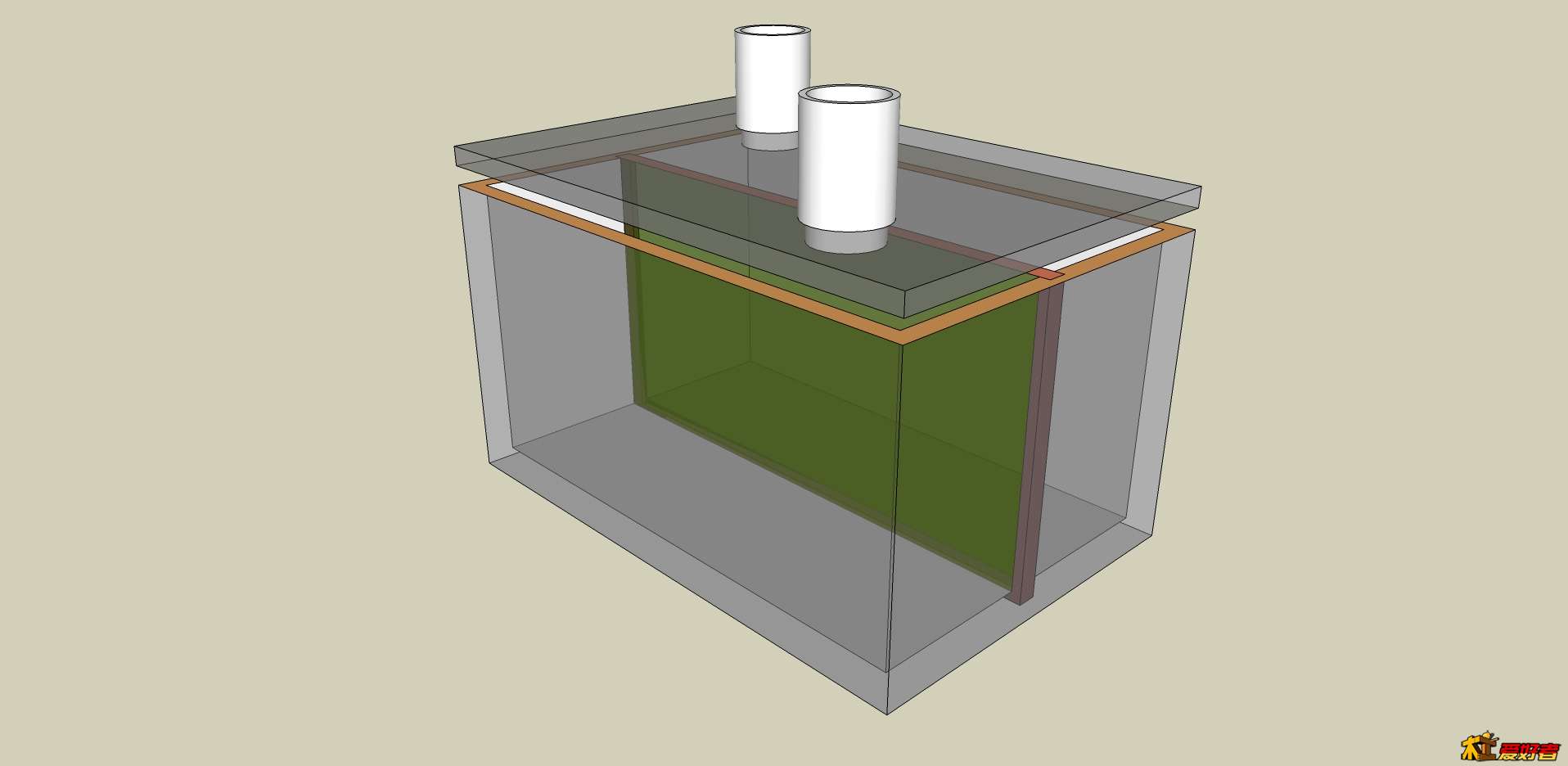

这个二级过滤箱主要目的不是拦截刨花，而是细小的灰尘及木粉；我个人认为这种带涡旋的旋风分离器的分离效果很好，至少我在使用中没发现有大的木屑跑到二级过滤箱中，过滤箱中的滤网及滤室只有细小的木粉，定期清理就行了；这个二级过滤箱的结构是整体一个箱体，上盖左右两边分成进出风口，上盖与箱体接触面贴一层单面海绵胶做密封，箱体内中间及与滤网垂直的两侧各开了深度10mm左右的槽，插入自制的滤网(PS:其实就是一铁丝架包裹数层LP不要的丝袜)，滤网与上盖接触的地方贴海绵胶密封，虽然结构简单却很有效果。
