楼主: 布衣老人

这个开关电源改个0-26V 8A可调电源行吗,带车床

[复制链接]
发表于 2014-12-18 08:18:55 | 显示全部楼层
要改,最好重做板,不然太乱了。
8 G: r4 Q: W3 d& }( z) [' }
8 s  O3 e/ b, }1 j! O改没问题,原来很复杂,改简单了。$ Z/ j% Q9 M0 i0 g6 }
3 W8 I+ |9 O' Q( P
当然这个改比重新设计少些,我用相对好些。如果做成商品要做的工作真不少。
回复 支持 反对

使用道具 举报

发表于 2014-12-19 00:18:09 | 显示全部楼层
用开关电源供车床动力,功率要大一倍以上才能稳定,否则会经常自动关闭。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-12-25 05:50:52 | 显示全部楼层
今天不忙,用半天拆个电源,顺线找把那几组输出都拆了,发现那几个小电流的电压是从12伏储能电感感应的电压,下次我感觉用不着拆件了,储能电感2组细线剪断,3.3和5伏整流管焊下就行
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-12-25 05:52:08 | 显示全部楼层
用了一个小时把7500    1    2     15    14脚按图纸接上了,没图上的电位器,手有个4.7K的接上,没改变压器,339不知啥原理没动,没拆前量推动级是5V供电,拆后在那外接个5V,没接12V,7500基准也接5V,接电试下,坏它奶奶个腿的,旧电源没几个钱,看能起振不,通电,冒烟了,哈哈,干冒烟,就是不烧
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-12-25 05:54:01 | 显示全部楼层
情况紧急,拔掉外接电源,奇了怪了,照常有输出,纳闷了,不知啥道理,看到烟摸哪个电阻集成块都不热,接着烧吧,哈哈,终于找到那热了,原来是那个弹簧形整流电感热,环形电感没事,短接不用那个了,外接动态负载,直流电机,攥住转子不让它动,电压表指针纹丝不动,还稳压.
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-12-25 05:54:56 | 显示全部楼层
做个短路试验,10V降到6伏,但还有输出,不向原机停振无输出用一天时间0.1V-14V电源就诞生了,机壳不是问题,多漂亮的都能做,用亚克力折个盒刻上字,这是咱本行
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-12-25 05:57:35 | 显示全部楼层
下步准备改输出变压器线圈提升输出电压,取样电阻也要改,应该没问题,
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-12-25 05:57:44 | 显示全部楼层
下步准备改输出变压器线圈提升输出电压,取样电阻也要改,应该没问题,
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-12-25 06:10:55 | 显示全部楼层
: B. K% M% Y+ v; s$ ~# S, A
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-12-25 06:11:32 | 显示全部楼层

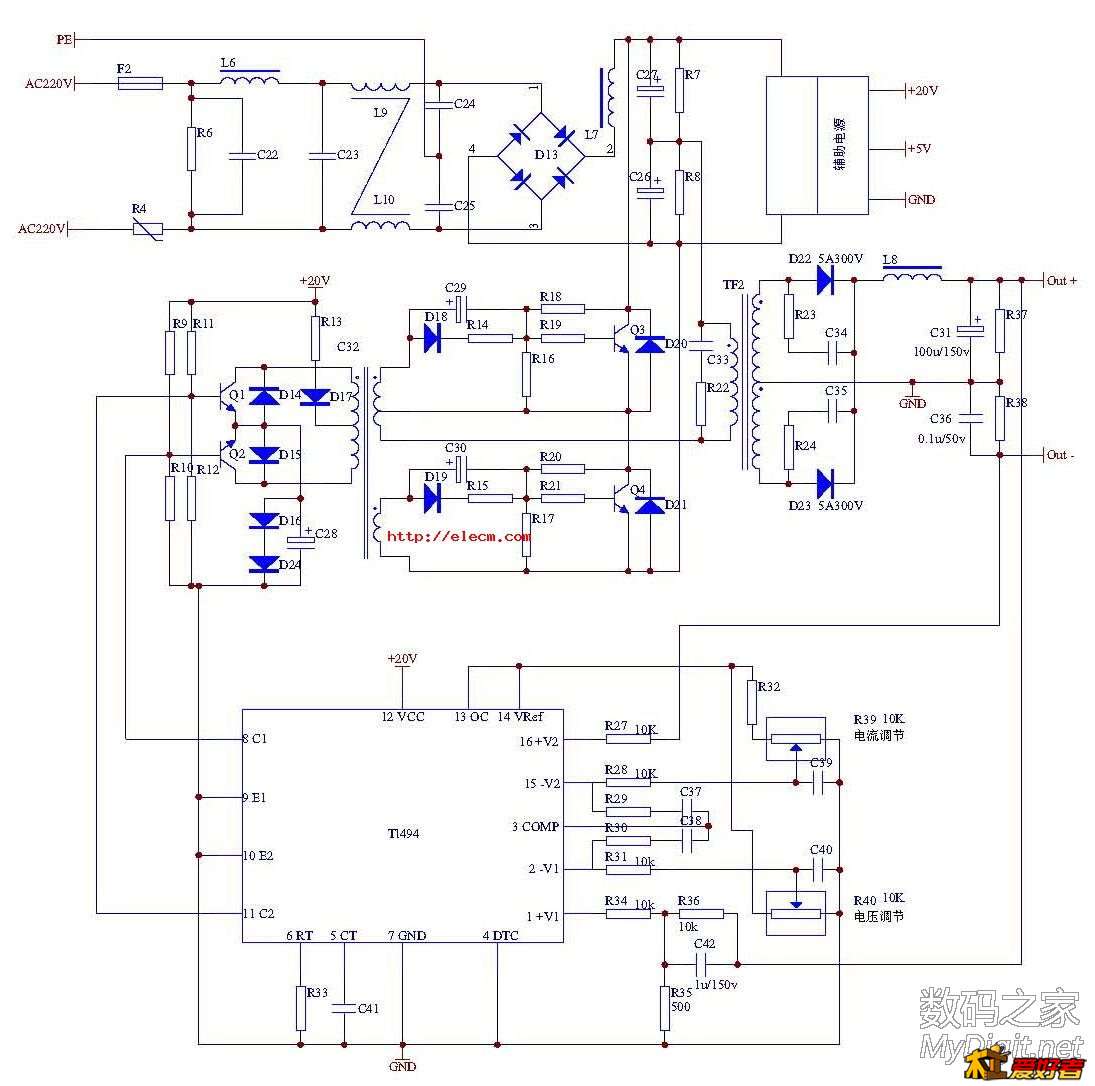

网上搜的
回复 支持 反对

使用道具 举报

发表于 2014-12-25 06:37:45 | 显示全部楼层
佩服!干了一夜啊?精神可嘉。
; d. i1 I. {8 ?0 g$ B" c提醒一下,旧电子器件如果长期不用,电容可能变质,性能变差甚至失效。开关电源用作可调电压直流供电,理论上沒有问题,考虑输出电压的同时,还要计算电流,包括启动电流。另外还有纹波系数,好像是叫这个,多年不玩记不清了。3 U2 m( M$ S- |8 f0 E& ~
供参考,祝成功!/ M( [3 I, Q. j% b) }
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-12-25 07:38:09 | 显示全部楼层
秋雨入梦 发表于 2014-12-25 06:37
: a5 P1 W6 f* n$ g! s& M) V佩服!干了一夜啊?精神可嘉。
( |! a. W' O( O3 w: }提醒一下,旧电子器件如果长期不用,电容可能变质,性能变差甚至失效。开关电源 ...

, H! \, `! k  T4 S% z5 P" f$ @照网上改的,都有成熟经验.08年都改成功的了,咱都是马后客了.9 ^) b4 g# d6 X8 e; D" F
回复 支持 反对

使用道具 举报

发表于 2014-12-25 08:44:31 | 显示全部楼层
没那么容易,能改效率也不高!
回复 支持 反对

使用道具 举报

发表于 2015-1-1 22:19:53 | 显示全部楼层
可以改的。。。。。。。。。。
回复 支持 反对

使用道具 举报

发表于 2015-1-1 22:23:55 | 显示全部楼层
F:\电子\电源类\ATX\ATX-1F:\电子\电源类\ATX\ATX-1
