想了几年的雕刻机倒装台终于完工了

亚生 · 发表于 2014-12-15 00:30:05

学习学习

空竹 · 发表于 2014-12-15 09:13:39

很漂亮的，楼主铝型材用的很多貌似不花钱

AutoReply · 发表于 2014-12-15 09:17:51

非常漂亮喜欢铝合金的45度切角连接

gxyaocity · 发表于 2014-12-15 10:04:33

很棒，以后可以参照楼主的玩一个，10个赞。

丢失的青春 · 发表于 2014-12-15 10:43:06

这个确实DIY的精神体现了，点个赞！

鹏城小林 · 发表于 2014-12-15 11:05:12

沫沫无语发表于 2014-12-15 00:09 6 p% O6 w4 a0 h) b; f& m$ } I
求详细的升降装置

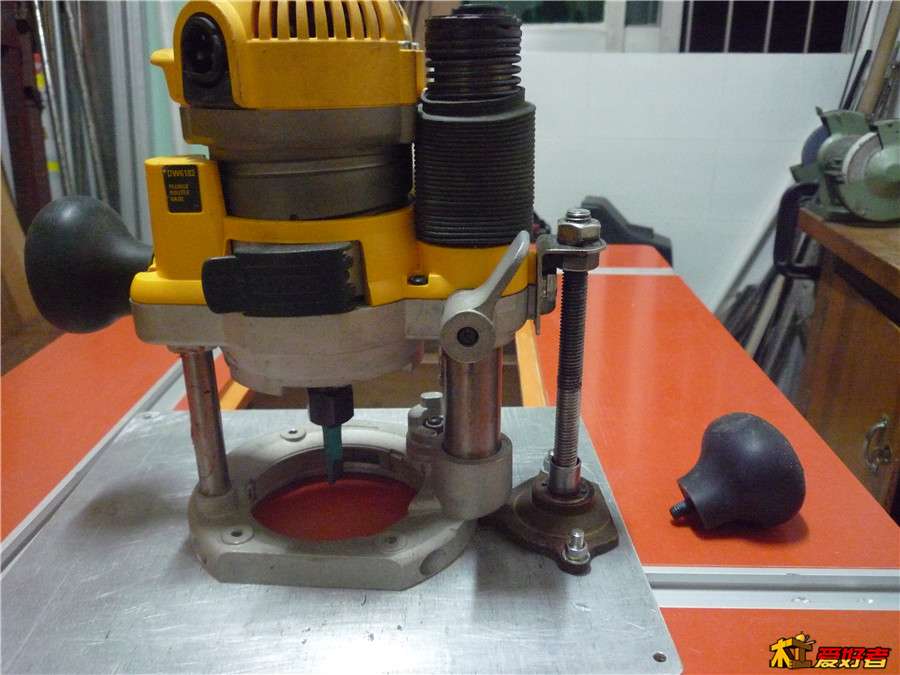

升降机构比较简单，就是由三个部件组成：1、12*150的不锈钢螺杆，2、上部与倒装板连接件（阀门盖），3、下部与雕刻机连接件（90度折变的角钢）。然后拆卸雕刻机原来胶把手，利用把手螺丝孔来固定升降机构。

紫气东来cyg · 发表于 2014-12-15 11:15:43

真下功夫啊，很好，学习了！

lzh5699 · 发表于 2014-12-15 13:23:09

麻烦楼主最好把台面调整高度系统详细说下制作过程，谢谢。
准备按照您的帖子改造我的倒装电木铣。

鹏城小林 · 发表于 2014-12-15 13:40:43

本帖最后由鹏城小林于 2014-12-15 13:42 编辑

lzh5699 发表于 2014-12-15 13:23 9 R4 U, S! R$ P4 P- J
麻烦楼主最好把台面调整高度系统详细说下制作过程，谢谢。* V' @& _ L: c" C- f* q1 j
准备按照您的帖子改造我的倒装电木铣。

台面是不需要调整高度的，您可能是说雕刻机的升降机构吧？上面的图还是可以看得出来工作原理。
升降机构比较简单，就是由三个部件组成：
1、12*150的不锈钢螺杆；
2、上部与倒装板连接件（阀门盖）；
3、下部与雕刻机连接件（90度折变的角钢）。
然后拆卸雕刻机原来的胶把手，利用把手螺丝孔来固定升降机构。
