为两个女儿做的老榆木圆木榫高腿双子床（附件狂人8）

sjxsjx

/ C8 r! p9 B, \9 a* l

  这次达人赛的主题是为爱而做，其实玩木工时间长了自然而然就会想为爱的人做些东西，个人觉得“木工”和“爱”真的是非常好的主题，玩木工的都是有爱之人。

  前世的情人比较多，今生恐怕要受累了，有了两个女儿之后，才真正的体会到，父母对子女的爱是多么的无私，作为一个木工爱好者老爸，我不一定能给她们最好的，但我可以给她们填满爱的独一无二。

人的一生有三分之一的时间是在床上度过的，想表达爱，床是最佳的选择了，两个女儿一天天长大，该是为她们分别准备床的时候了，什么样的床才是最好的呢，我个人认为，首先要环保，其次床板要透气，基于这两个方面的考虑我给她们设计了两张高腿排骨床，原因有一下几个：

1、高腿床可以让床垫悬于空中，开窗后空气可以从床垫中间流过，可以保持干爽，低于窗户的床，不可能有很好的透气效果；

2、之所以做成排骨而不用整张床板，也是为了可以很好的通风；

3、高腿下面可以节省很多空间，用于存放孩子的衣物、玩具，相当于复试建筑，凭空多出了很多空间；

4、两个高腿床比之一个上下床的优势是，现在女儿们还小，可以把两张床并在一起，当做一张超大床，将来需要分床的时候，可以将其中一个床的床腿锯短，垂直放入另一个床下面，更加灵活实用。

好了不多说了，开始上图了。

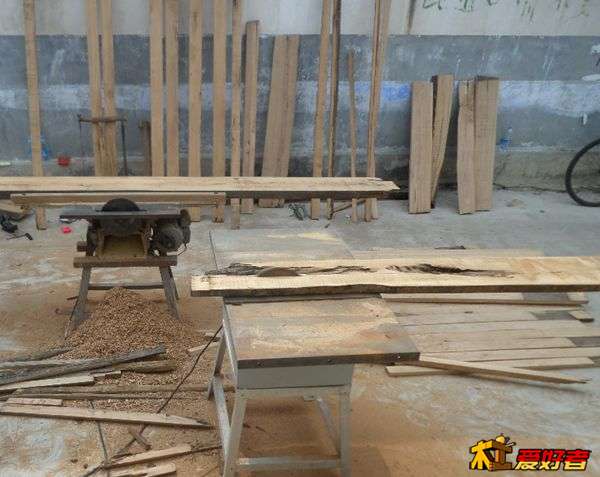

1、木材选用的是房梁老榆木，开料的过程并不顺利，干榆湿柳木匠见了扭头就走，老榆木很容易烧锯片。

4 o: Z; n. L3 w% q- Y

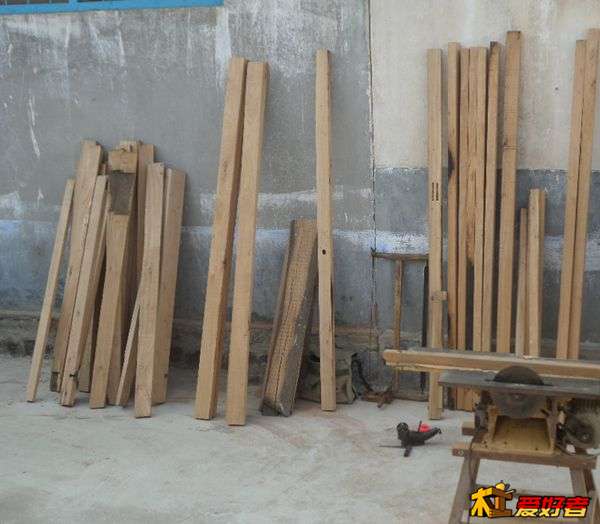

2、一天的劳动成果，太累人了

7 \; x( @3 ]+ ~

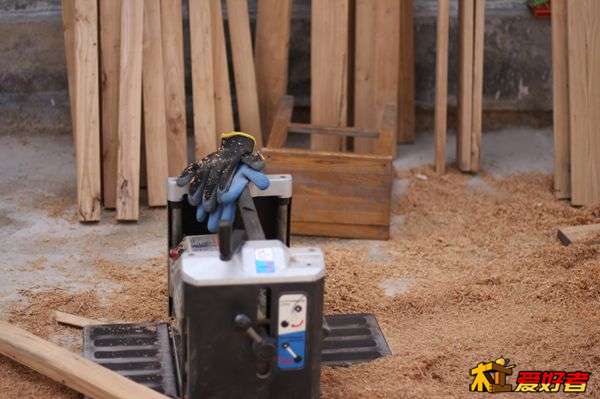

: B$ I' c, W8 V' s8 b8 c3、压刨上场了，可怜的三角洲轻型压刨被老榆木虐暴了，在接近尾声的时候，终于烧掉了。


: R% j8 D: r+ o* D% H5 K5 i

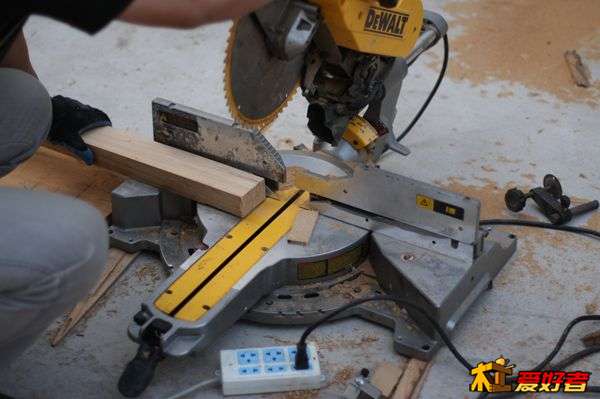

4、接下来就是测算下料，提醒下，切割锯，必须先矫正，否则锯出的截面不平，不垂直，就直接影响榫接的效果了。

% |2 @$ w& O2 u5 F/ S

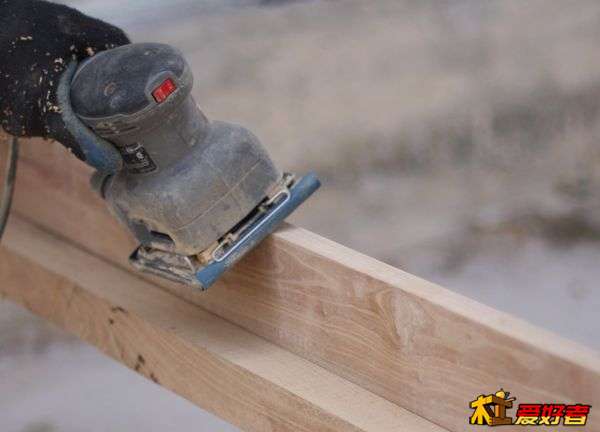

5、下料之后，要进行一次打磨，把木料的毛刺去掉。

  m9 p4 ]& w+ B, \6 s5 z

6、开始划线，找中线，为定位打孔做准备。

) `7 W1 O0 W0 M
& M( V9 S  p2 P/ M: E0 n% c1 B+ u( p

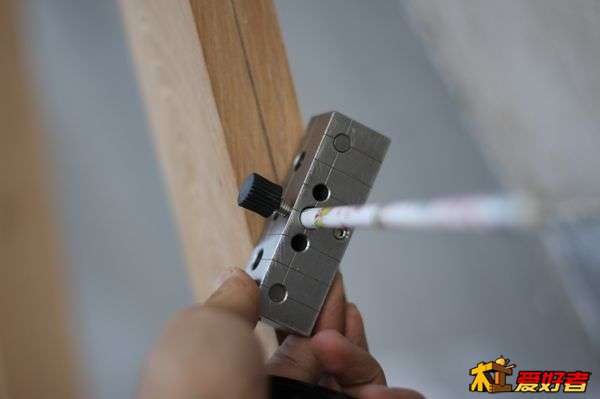

7、短款圆木榫定位器上场，让端头的刻度线与画的线重合，调整定位器的垫片。

1 D1 [7 m& \& s: s
. G0 u" P- X' }0 `; e0 u+ L" g! I" Z

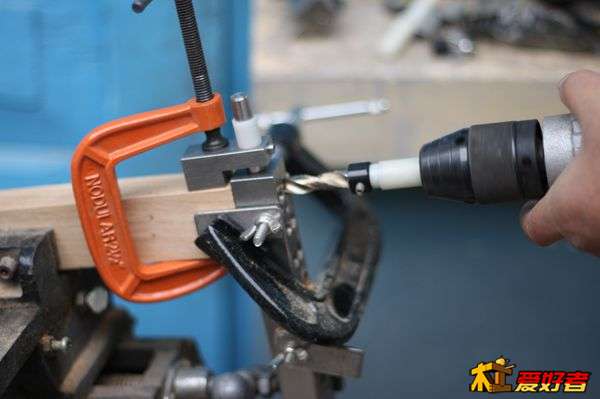

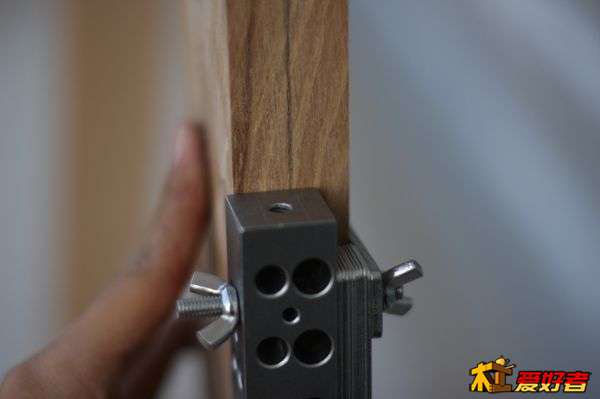

8、先来完成床腿，床帮等框架的打孔，根据工件的规格，我们确定了使用2个10mm榫和2个8mm榫，这样只用一个定位器就可以实现，实践证明，这样做首先是方便，其次是很容易分辨方向，不容易犯错。固定的时候，尽量多的使用夹具，从不同的方向固定定位器。这里提醒大家，一定要有上面和证明的概念，要在工件上标注数字的同时，标注出正面（基准平面，将来榫接之后是平面）和上面（定位器端头定位位置）。

* U/ x- `, b+ V6 d* w7 x

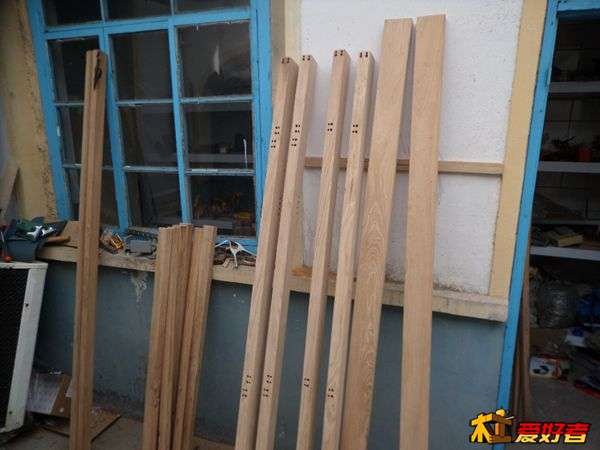

9，全部工件开孔完毕，要再进行一次打磨。

0 `. j, x. Q: K) B6 a: k  |. z
" I, m' n! ?0 O# E: V- O

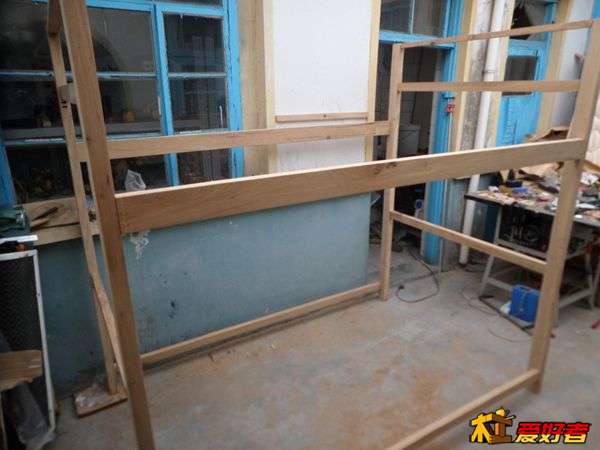

10、全部打孔完毕后，进行试组装，确保开孔的深度，方向等都没有问题。在圆木榫定位打孔的时候要记住相对应的开孔位置，定位器的挡片位置正好是相反的就行了，多打几次就很轻松了，

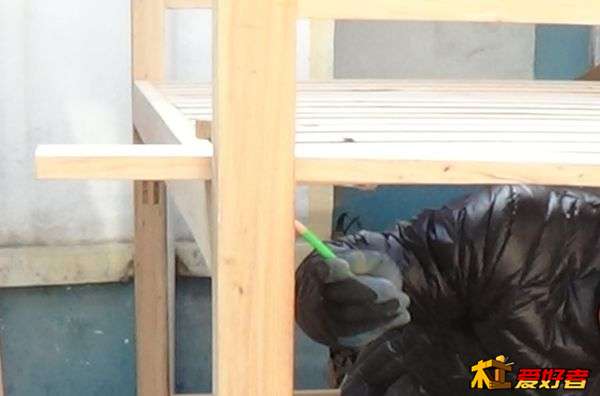

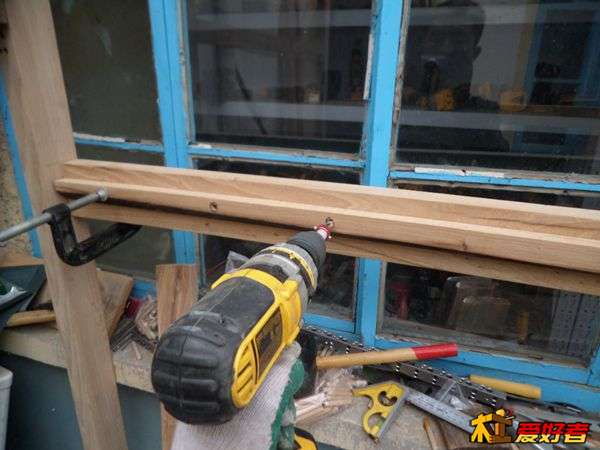

11、床板的结构，准备使用隔板条支撑的方式，在床帮上固定隔板条。这里要做好标记，不然容易找不到位置。

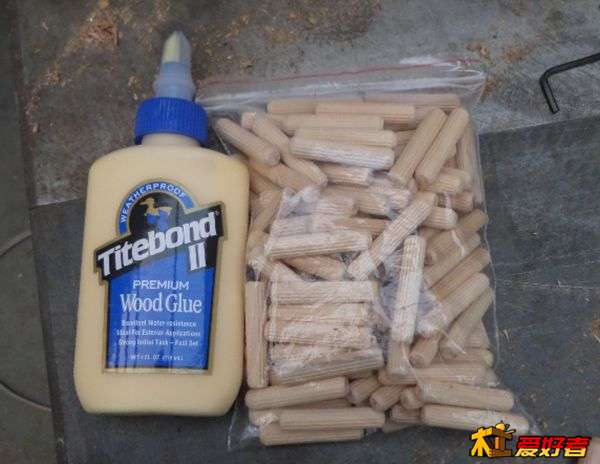

12、选用的太棒2代原装瓶木工胶，固定隔板条用的是出口A级直纹8*40圆木榫。

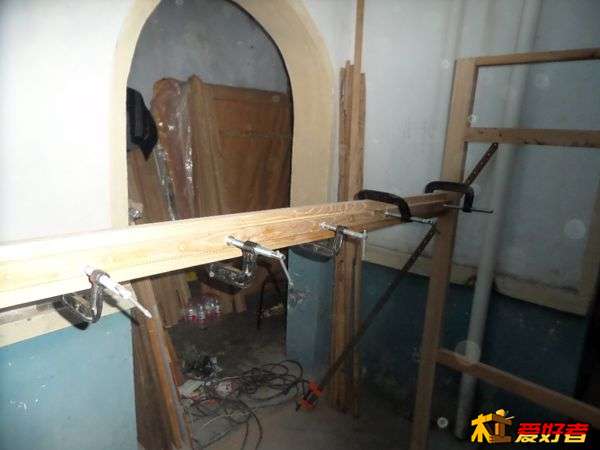

# ^5 N) [5 u$ z  i, O1 D       13、涂胶之后G字夹夹持24小时，远处的那个是网购的床垫，之所以早点买回来，是为了防止有味道，回来打开晾一段时间再用。环保是一定要放在首位的。
4 s# a  }; Q+ t+ H" I, b。

14、装好隔板条之后，就可以确定床板的长度了，直接切割床板，很多床垫的使用说明中不建议使用排骨床，怕弹簧悬空损坏床垫，也有的床垫建议排骨间隔不能大于5厘米。我这里是按照5厘米的间距设定的。

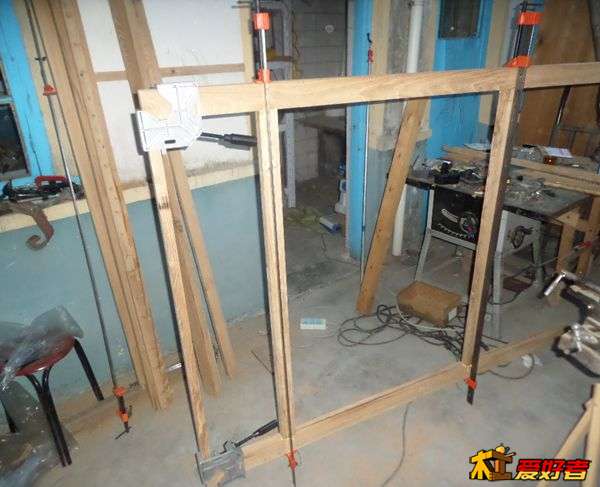

15、先把床头打胶之后进行组合。用到的工具德制超重型F夹，单柄直角夹，组合的步骤是，打胶组合之后，先上紧F夹，接触面紧密接触，等10分钟左右，松开F夹，用卷尺测量对角，进行直角校正（校方子），然后再上夹具，这次不要上的太紧，太紧会导致木料变形，同时也会导致校正的位置再次发生变化。

% i$ G9 f1 y* f7 h" y% h. Z
: y8 h0 J' W' ?/ m' O5 `0 h

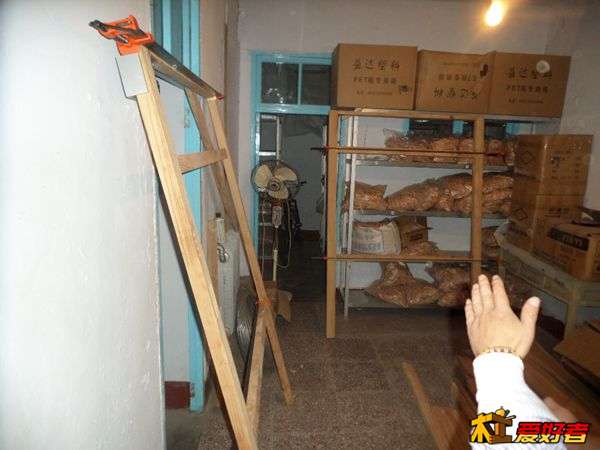

16，水平面也要进行校正，从一侧观看，两条腿必须在一个平面上才行，否则就要在进行调整。

, {0 U, P# Z( N" H+ b( m; {* x( F
- s2 ~; P+ C" j  [- D9 t
) Z  @" h( u% j

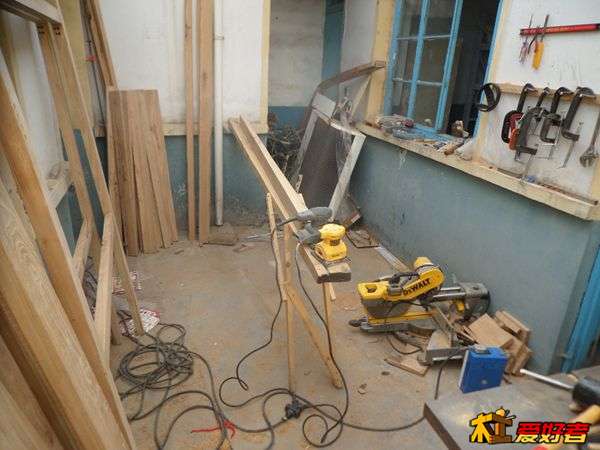

17、再拿回家之前，进行最后一次打磨，用到的工具卜派方砂，得伟方砂，180木砂布。

. M. I9 r& F" v4 q* A. X# X

9 D+ |1 r. S' [4 p

18、家里原来的床该下岗了，倒地方了，小宝来帮爸爸拆床。

1 Q" F& ?" c, L1 I
! ]" g+ U! k0 b

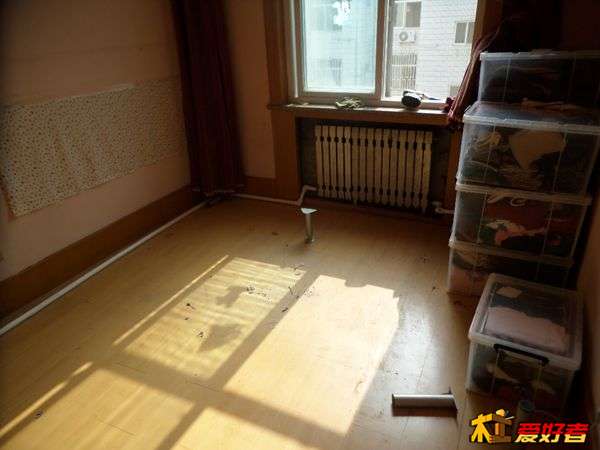

19、房间准备好了，两个女儿庞大的衣服收纳箱系列的冰山一角。这也是要做高腿床的一个很重要的原因，真的没地方放了。

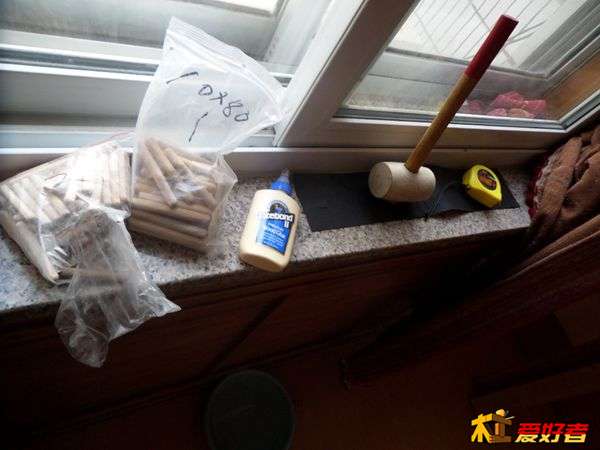

20、准备进家组合了，先准备工具，圆木榫，皮锤、卷尺

, O5 @* m5 t$ h

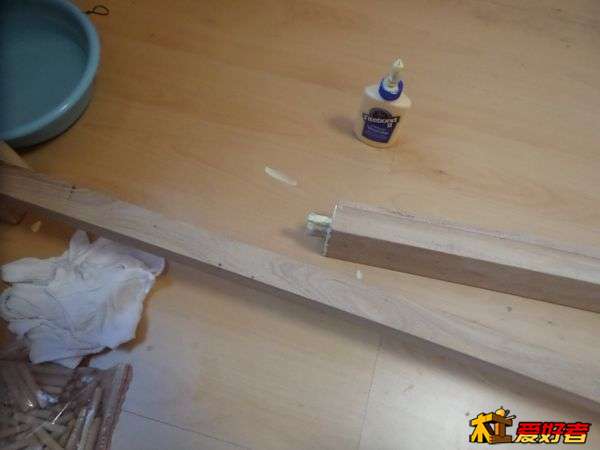

7 ~2 D. v0 p; F* U$ F. s5 V* x21、涂胶过程中，要及时清理溢出来的胶，否则干结之后很难弄。
4 l- n# w0 V4 F) X; Q; o, n
5 Z$ d* w" b5 Q9 x! s2 f+ H
! M" W4 f$ O+ ^' D- ^% G: J, ~

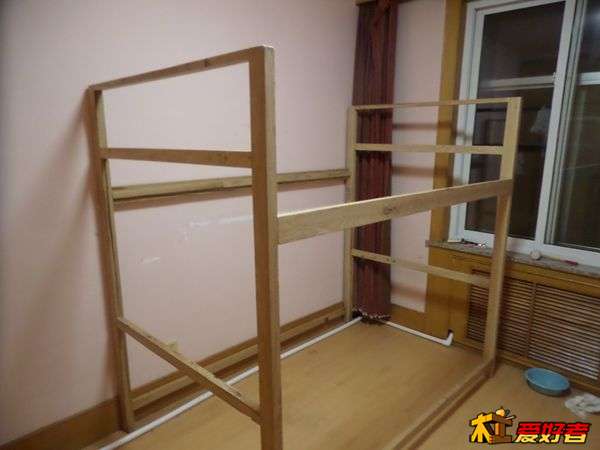

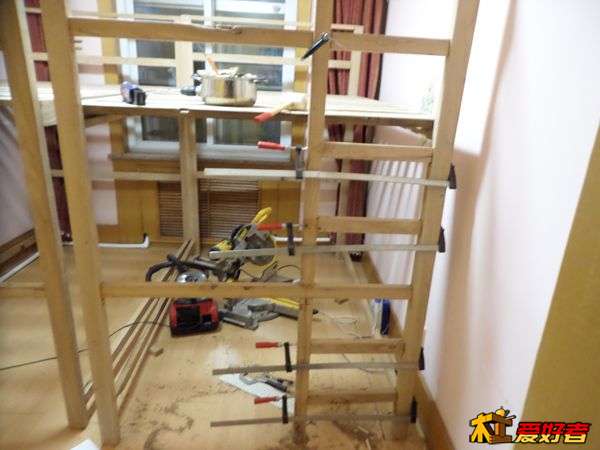

22、框架完成

7 b0 x6 K5 m( p. n

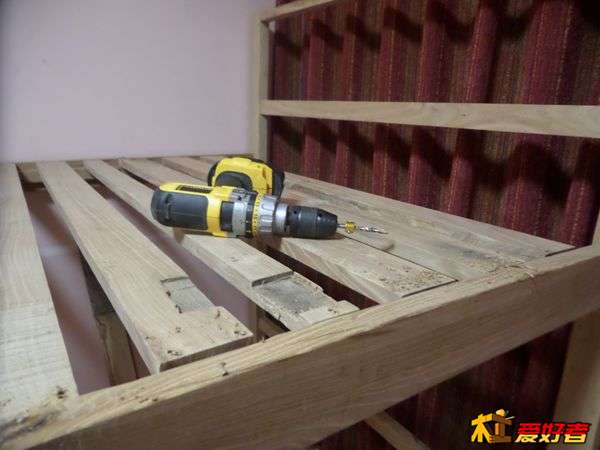

        23、安装床板用到的是骨胶，6*40出口A级直纹圆木榫，每个床板打2个6mm的榫用于固定，床板两端涂胶


3 u6 Z2 m. j- K& n

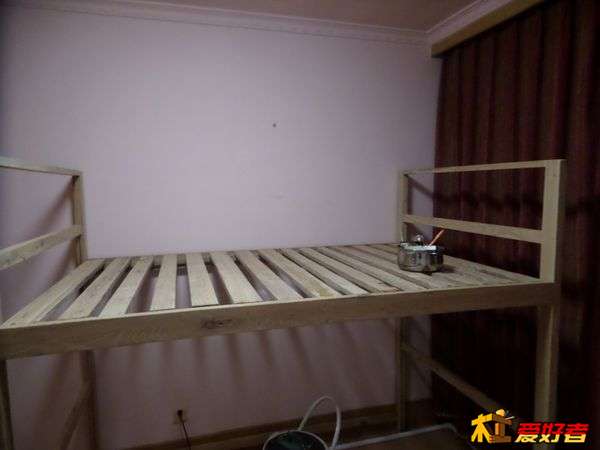

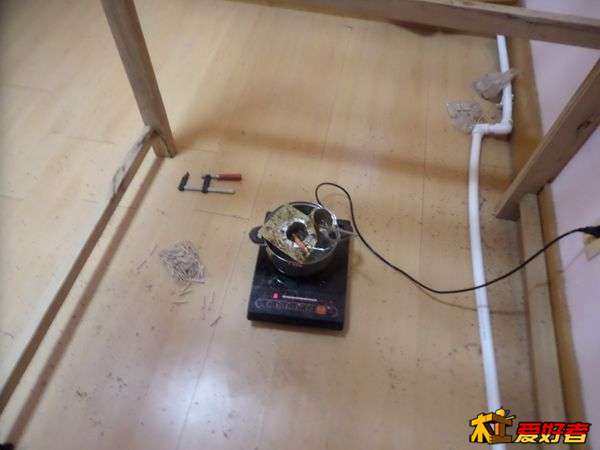

24、热气腾腾的骨胶出锅了。

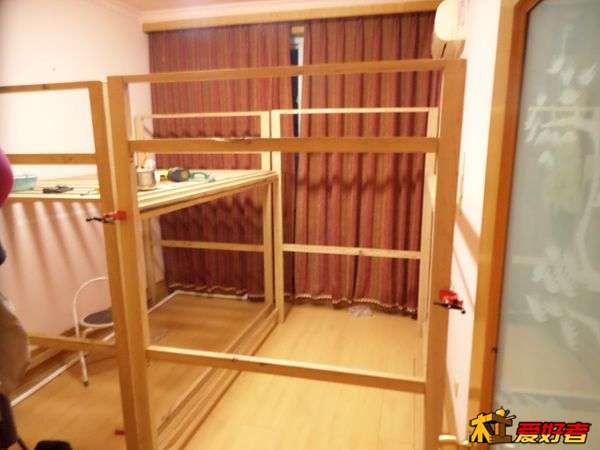

7 e# }3 R; a! W/ ?9 b) J0 g3 {# ]+ S25、床板安装完毕。
3 ~% [8 v2 u; _  r- p* q
5 U) b% z( u0 ^: Z' z. [/ C

26、另外一张也进家了。

# K9 D( r) j/ @

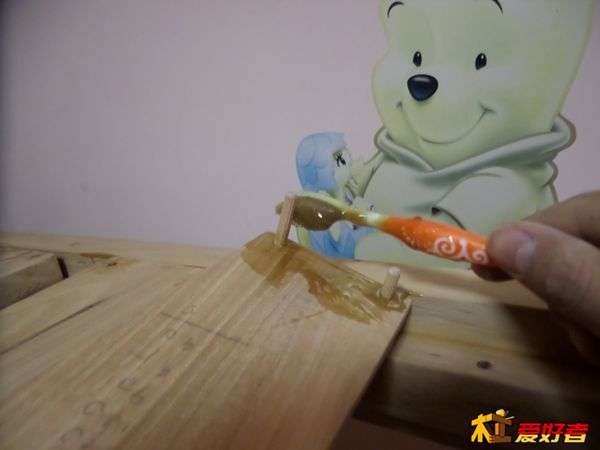

27、上一张涂胶的照片，涂骨胶，最好的工具室牙刷，有一定的硬度，很好用。

. X3 B# u1 A$ H; s# Q. z, N

28、加一个简易梯子。

% N7 t2 c1 H" R$ }- L  S' w) s
5 Y) o6 i( |- M, [% ]$ `3 ?$ D
8 c; V2 C% d% K

29、床垫进家了，准备迎接最后的时刻了，大宝、小宝玩的很嗨。朋友推荐，网购的床垫美国金可儿喜来登美玉系列1200mm*2000mm，据说是很多五星级酒店专用的床垫。

$ b& U6 l+ q/ y% C1 {
/ B, j9 Z8 `3 W: o

30、未完待续，明天上最终图片,12月14日，今天有朋友过生日，耽误了进度，滑梯没有完工，要等到明天了!sorry。

# b% f! I5 c6 i( B; K7 U
$ Y9 T4 P0 p, d- m; P  b9 q; W


补充内容 (2015-1-13 20:08):
5 Q$ i' C/ i( T9 ~4 E最终成品图及完整贴子，见26楼

sjxsjx

这次达人赛的主题是为爱而做，其实玩木工时间长了自然而然就会想为爱的人做些东西，个人觉得“木工”和“爱”真的是非常好的主题，玩木工的都是有爱之人。

  前世的情人比较多，今生恐怕要受累了，有了两个女儿之后，才真正的体会到，父母对子女的爱是多么的无私，作为一个木工爱好者老爸，我不一定能给她们最好的，但我可以给她们填满爱的独一无二。

人的一生有三分之一的时间是在床上度过的，想表达爱，床是最佳的选择了，两个女儿一天天长大，该是为她们分别准备床的时候了，什么样的床才是最好的呢，我个人认为，首先要环保，其次床板要透气，基于这两个方面的考虑我给她们设计了两张高腿排骨床，原因有一下几个：

1、高腿床可以让床垫悬于空中，开窗后空气可以从床垫中间流过，可以保持干爽，低于窗户的床，不可能有很好的透气效果；

2、之所以做成排骨而不用整张床板，也是为了可以很好的通风；

3、高腿下面可以节省很多空间，用于存放孩子的衣物、玩具，相当于复试建筑，凭空多出了很多空间；

4、两个高腿床比之一个上下床的优势是，现在女儿们还小，可以把两张床并在一起，当做一张超大床，将来需要分床的时候，可以将其中一个床的床腿锯短，垂直放入另一个床下面，更加灵活实用。

好了不多说了，开始上图了。

1、木材选用的是房梁老榆木，开料的过程并不顺利，干榆湿柳木匠见了扭头就走，老榆木很容易烧锯片。

3 J* o/ A, f; S1 r" a6 s. @

2、一天的劳动成果，太累人了

* X: k, z; x& k/ Z' c
: x: j* u! g  w; }+ @) ~/ ~
3、压刨上场了，可怜的三角洲轻型压刨被老榆木虐暴了，在接近尾声的时候，终于烧掉了。
* Q# i  j7 v- r& g, Z

. Q, G8 |' Z# {( r0 V/ p& H# l
: p1 J* h! B. T% F+ j$ }% R

4、接下来就是测算下料，提醒下，切割锯，必须先矫正，否则锯出的截面不平，不垂直，就直接影响榫接的效果了。

  g, [! Y& I0 F5 ^' I0 U* y

5、下料之后，要进行一次打磨，把木料的毛刺去掉。

, K8 G4 _& v) ~. ~
) q: G8 e9 _# K+ ~

6、开始划线，找中线，为定位打孔做准备。

, @7 b" Q! |4 p; d/ [1 d( H

7、短款圆木榫定位器上场，让端头的刻度线与画的线重合，调整定位器的垫片。

8、先来完成床腿，床帮等框架的打孔，根据工件的规格，我们确定了使用2个10mm榫和2个8mm榫，这样只用一个定位器就可以实现，实践证明，这样做首先是方便，其次是很容易分辨方向，不容易犯错。固定的时候，尽量多的使用夹具，从不同的方向固定定位器。这里提醒大家，一定要有上面和证明的概念，要在工件上标注数字的同时，标注出正面（基准平面，将来榫接之后是平面）和上面（定位器端头定位位置）。

) V7 d/ H7 M1 [5 ?; R/ x4 X5 X

9，全部工件开孔完毕，要再进行一次打磨。

10、全部打孔完毕后，进行试组装，确保开孔的深度，方向等都没有问题。在圆木榫定位打孔的时候要记住相对应的开孔位置，定位器的挡片位置正好是相反的就行了，多打几次就很轻松了，

3 Z, G' ]5 z# _7 O" W7 f1 Z
- \2 @$ s  q6 d0 @
' l6 `3 o) B2 `  u  ]& v

11、床板的结构，准备使用隔板条支撑的方式，在床帮上固定隔板条。这里要做好标记，不然容易找不到位置。

/ b# N! w+ ~! F$ c, A* Q

12、选用的太棒2代原装瓶木工胶，固定隔板条用的是出口A级直纹8*40圆木榫。

       13、涂胶之后G字夹夹持24小时，远处的那个是网购的床垫，之所以早点买回来，是为了防止有味道，回来打开晾一段时间再用。环保是一定要放在首位的。
% b: l& j4 n2 K( y% _。
# w) e  J2 D" V

14、装好隔板条之后，就可以确定床板的长度了，直接切割床板，很多床垫的使用说明中不建议使用排骨床，怕弹簧悬空损坏床垫，也有的床垫建议排骨间隔不能大于5厘米。我这里是按照5厘米的间距设定的。

/ b* M, w. e" f" n
& K! |" s% L7 d4 W* ^$ h

15、先把床头打胶之后进行组合。用到的工具德制超重型F夹，单柄直角夹，组合的步骤是，打胶组合之后，先上紧F夹，接触面紧密接触，等10分钟左右，松开F夹，用卷尺测量对角，进行直角校正（校方子），然后再上夹具，这次不要上的太紧，太紧会导致木料变形，同时也会导致校正的位置再次发生变化。

2 k, N+ N3 s4 k

16，水平面也要进行校正，从一侧观看，两条腿必须在一个平面上才行，否则就要在进行调整。

8 A% |6 h! s0 M* q

17、再拿回家之前，进行最后一次打磨，用到的工具卜派方砂，得伟方砂，180木砂布。

# f$ S! z, N. t
8 w* W4 G5 ?' s: o

18、家里原来的床该下岗了，倒地方了，小宝来帮爸爸拆床。

: m, i3 c- Z  S
2 E, X4 l: b8 p; L. X3 N

19、房间准备好了，两个女儿庞大的衣服收纳箱系列的冰山一角。这也是要做高腿床的一个很重要的原因，真的没地方放了。

: T( y/ W. w1 p/ ~
5 j8 o- ^2 [3 x, A

20、准备进家组合了，先准备工具，圆木榫，皮锤、卷尺

) a- A- L+ {: ^; K4 r6 z
21、涂胶过程中，要及时清理溢出来的胶，否则干结之后很难弄。

1 P* ]5 n* f' M2 E8 ~
/ j+ G9 @$ C* p+ D" S" B3 w

22、框架完成

        23、安装床板用到的是骨胶，6*40出口A级直纹圆木榫，每个床板打2个6mm的榫用于固定，床板两端涂胶
4 q: W3 g5 w: H$ C& Y7 [4 j
/ {" K& b7 e8 c- b( O, F0 S

24、热气腾腾的骨胶出锅了。

& m8 V- x5 _4 g& r' J9 j4 C

25、床板安装完毕。

26、另外一张也进家了。

5 Y! X8 B7 F6 n5 \  W' H0 w

27、上一张涂胶的照片，涂骨胶，最好的工具室牙刷，有一定的硬度，很好用。

7 H) X4 Z. a  F

. R& \+ e) v( C- V3 _/ r% Z

28、加一个简易梯子。

29、床垫进家了，准备迎接最后的时刻了，大宝、小宝玩的很嗨。朋友推荐，网购的床垫美国金可儿喜来登美玉系列1200mm*2000mm，据说是很多五星级酒店专用的床垫。

: f& H# F$ i2 ~* }   30、lp说梯子太垂直，孩子不好爬，加个有斜度的梯子。
' l2 C% N) T# `0 l' g( J9 i

2 F* g6 F; T+ ^2 |- K) u31、开始做滑梯，老婆提出要求，必须是可移动的，这要求对于纯实木的滑梯来说，是有点挑战性。滑梯板用的是臭椿，这种木头摩擦不会发热。榆木是不能做滑梯扳的，摩擦会发热，烫坏了宝宝的屁股，呵呵。
) m6 t. F' Q& g$ I& T

32，赶时间，有些急躁，出事故了！！在调整斜切锯的时候，没有断开电源，手不小心碰到了开关，手下意识的抽了出来，稍微慢点手掌就不在了，即使这样，虎口也裂开了，钻心的痛。。。。。。
8 J( w) \3 O+ I' v* b8 R

. w# ~  S! Z- a* E33，大宝，小宝来帮爸爸包扎。
) ~. W$ g1 x" T3 k/ I& E4 _! z
& L' ~" `1 W- A; ]$ ?4 e
7 [9 C  g! W& b" D, ?34，虽然很痛，但是不能停下来，今天必须完工！
* N( R$ _# i( m, H# Q7 T

! s: o( A' B+ j( E! }8 l0 D, g( [; y  35，完工了，放上床垫，铺上奶奶给做的小动物褥子，很有成就感，感觉不是做了一张床，而是建立一个屋子，空间立马大了双倍，爽！


9 W5 ]8 P+ J; L- F) \   36、姐妹俩进驻了，玩的嗨翻了！
- n( d. v( ^  P3 ~$ j, W

3 V& t  F) E. s% Y* ?% B9 r% f   37、姐妹俩大宝5周岁，小宝2周岁，留影，多年后，还记得爸爸的辛苦吗?

# R9 B/ f" m8 z' l
   38、小宝胆子不小。
6 k/ z* R3 W! }3 H" u$ z
. Y7 D0 B: N6 V
7 F/ n- U7 X8 I2 t4 F* a# X$ u    39、床下面的空间相当的大，可以放好多东西了！


6 B" w9 }9 s) j# ?5 E3 F   40、好了，展示一下变形的过程，制作的时候，主要的部件都是这种活动的圆木榫接，方便拆开，强度又足够。DIY的乐趣就在于，你可以随心所欲的设计，制作，你可以决定一切，可以天马行空！！！！


41、这是滑梯顶端对应的部分。


4 o% X; u  b9 B& _42、变形金刚，变形！
+ l* @5 w" ~3 C/ `5 `+ k

1 B/ n9 N7 @0 }2 W5 Y' w43、这个销子，是防止滑梯倒下的，安全第一，安全第一。


# t3 A% S- b7 g4 x5 r, F4 M8 Q44、最后这张照片很有意义，那是在大宝还没出生的时候（5年以前），为了给将要出生的宝宝一个安全的床，逛遍各大商场，想找一个纯实木的婴儿床，最后花了不少钱，买了这个所谓的实木床，结果拿回来装好之后，有很大的味道，经过仔细观察才发现，这个床框架是纯实木刷了木器漆，但床板却是密度板的，于是果断把床板扔掉，找地方买了一块松木，拼接了这个纯实木的小床板，这个床板，从此开始泡木工论坛，烧工具，这个5年前的这个简单的床板就是我木工之路的起点，也是父爱的起点。
