台锯集成倒装雕刻机，丝杆升降，大理石台面制作过程

辽南盖州 · 发表于 2014-12-12 21:08:00

起了这么个标题，不知道能不能博点眼球，昨天发了个台钻的帖子，标题太普通，居然都没有人气，这个不要沉了吧，书归正传，十月份购入钢市台锯，之前的倒装雕刻机是独立的，并且不能升降，没有靠山，简陋的很，这次有了台锯，之前也在网上收集了一些，集成工作站的图片，但考虑下，按照自己的想法，搞了这个比较传统的样式吧，废话太多，直接看图。

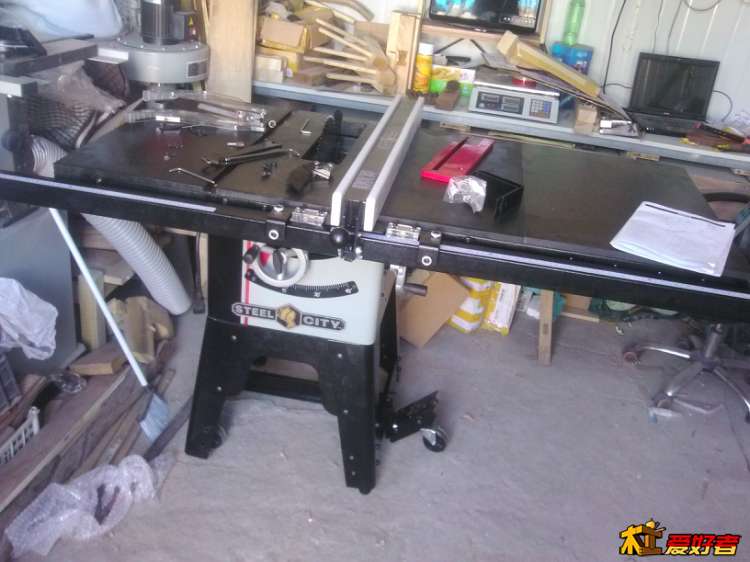

这是台锯的样子，是带付台面的，

付台面的多层板的，也是挺好的，，就在这个富台面的地方做倒装，

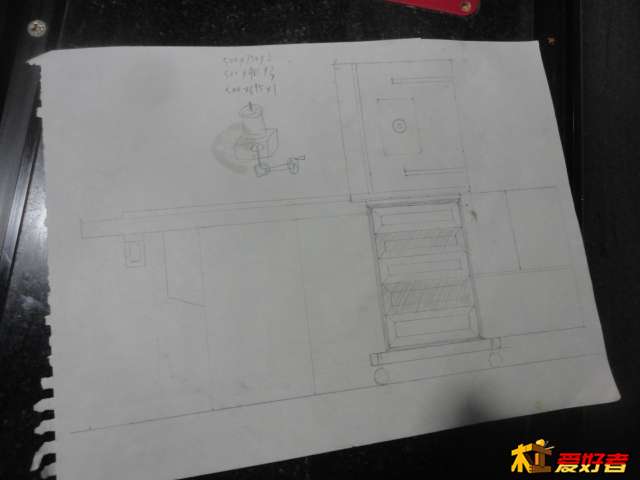

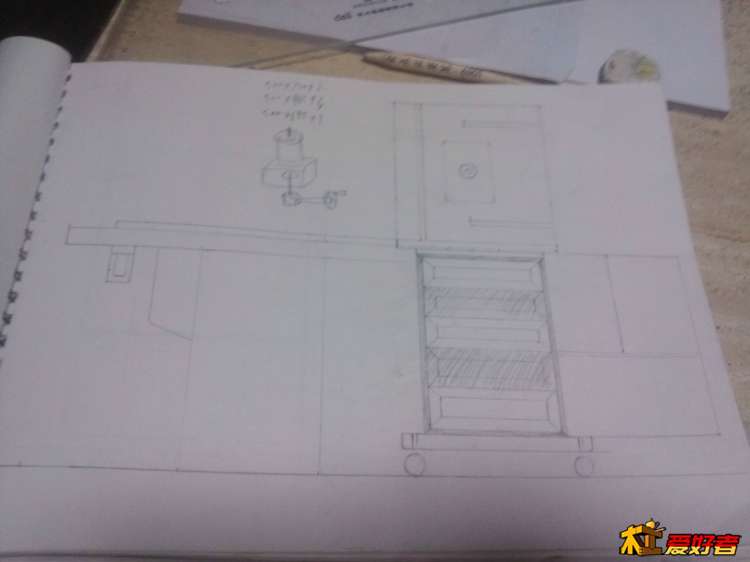

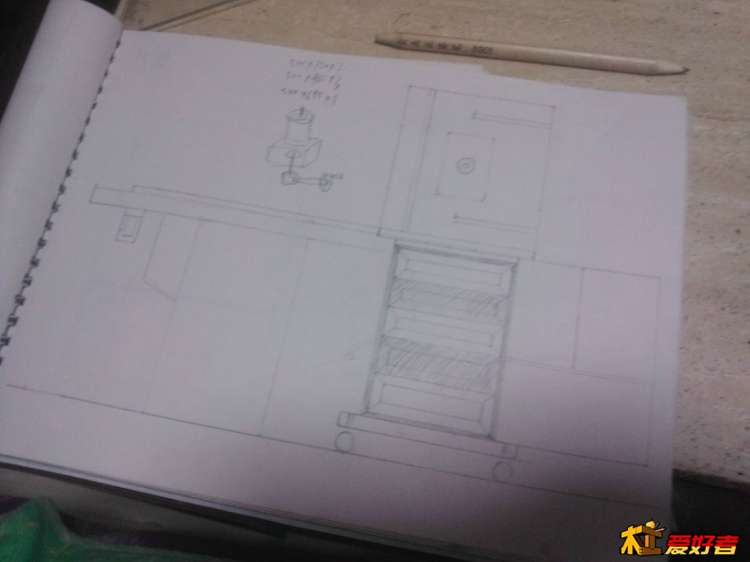

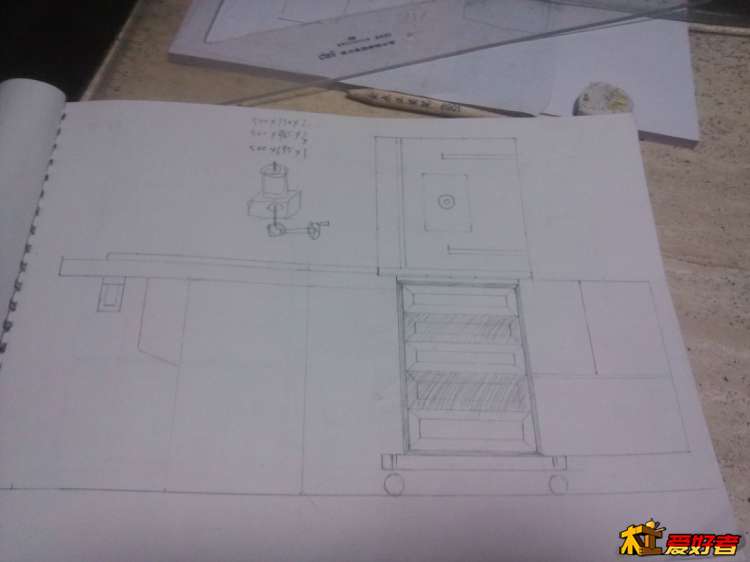

画好图纸，找好比例，

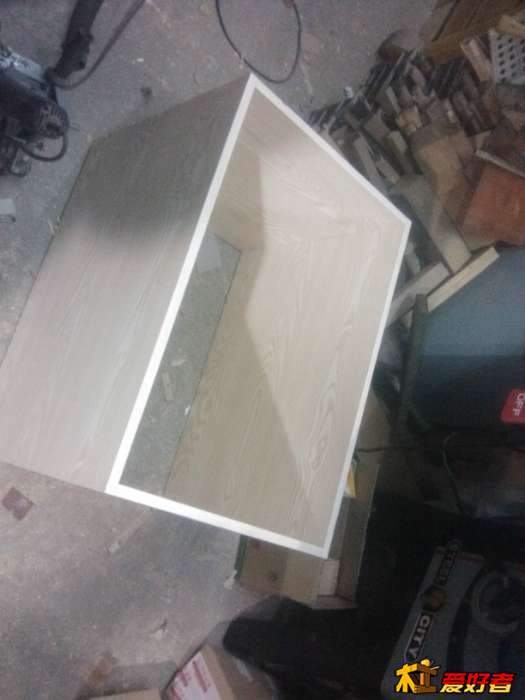

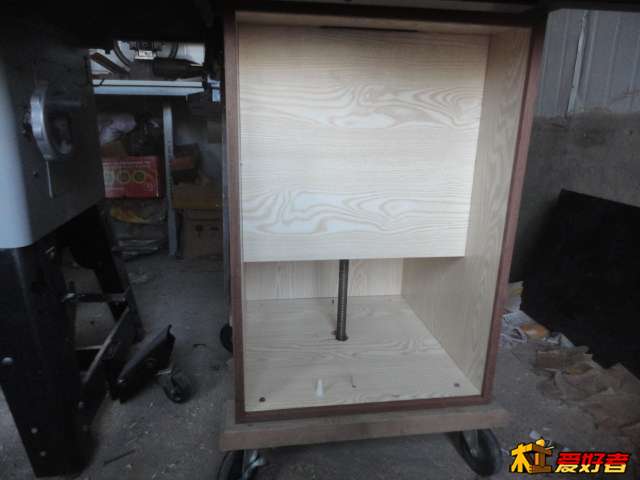

用生态板做箱体，

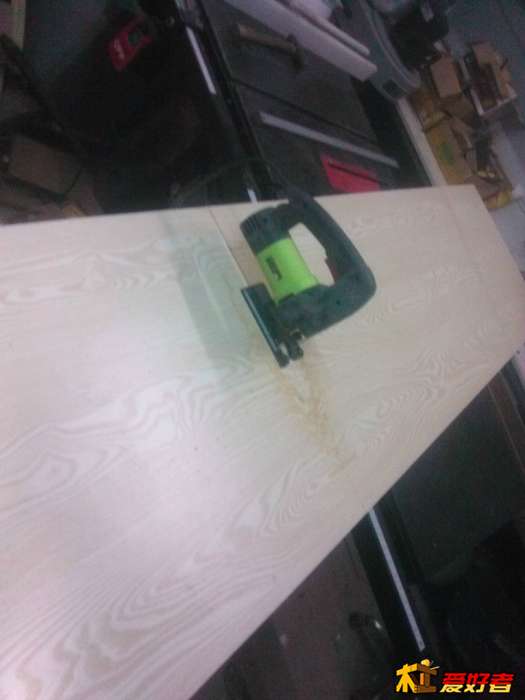

屋里地方小，2米4的板只能先用曲线锯，

锯开，在上台锯，

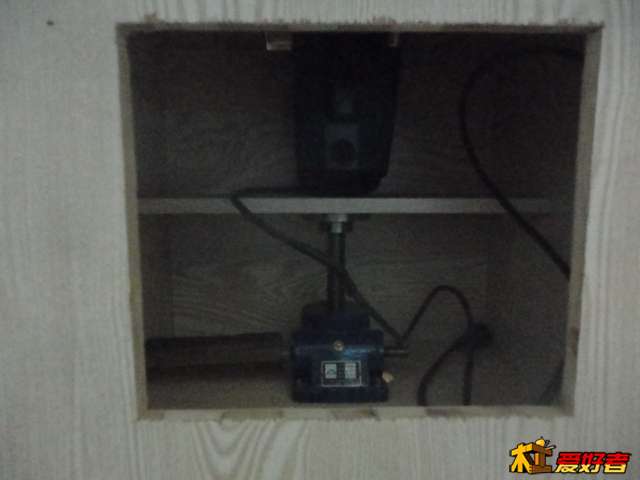

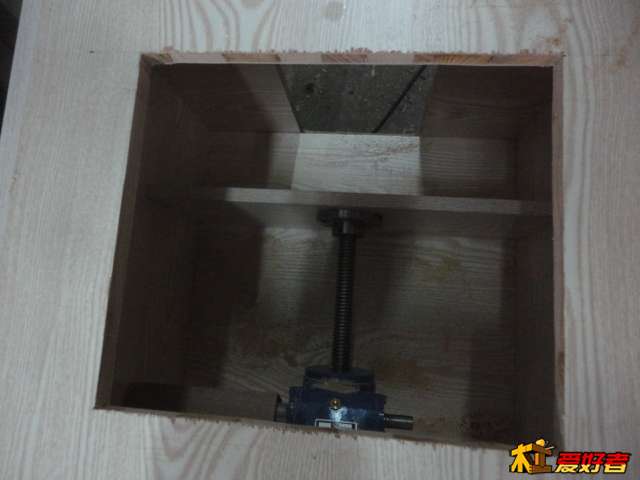

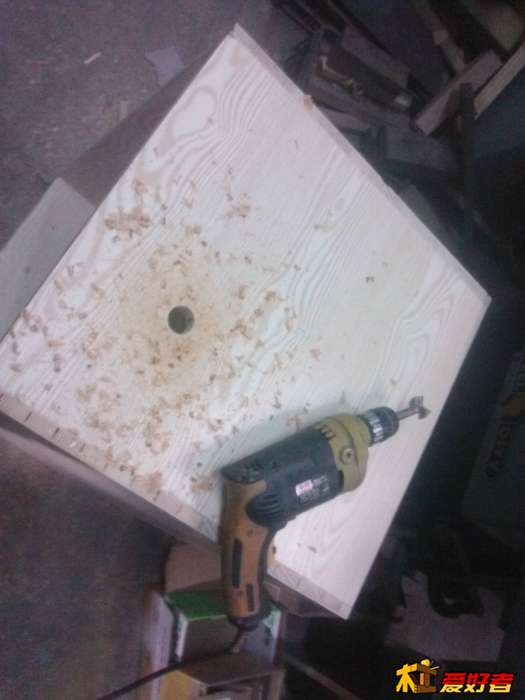

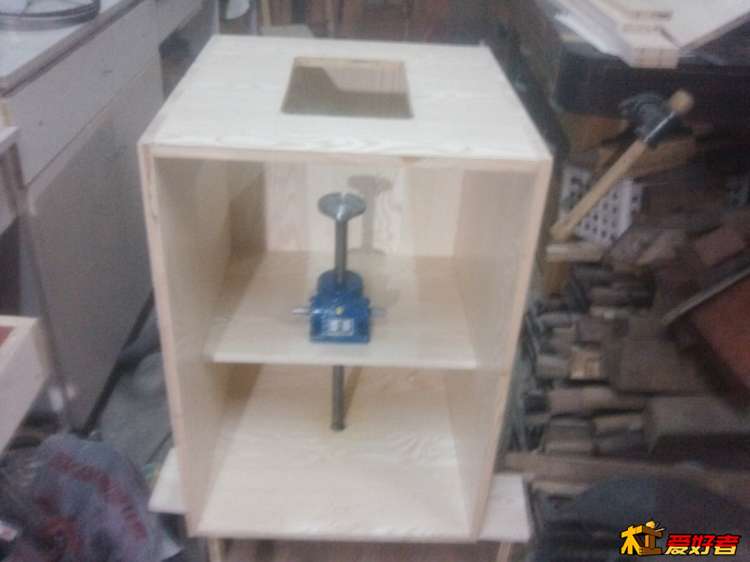

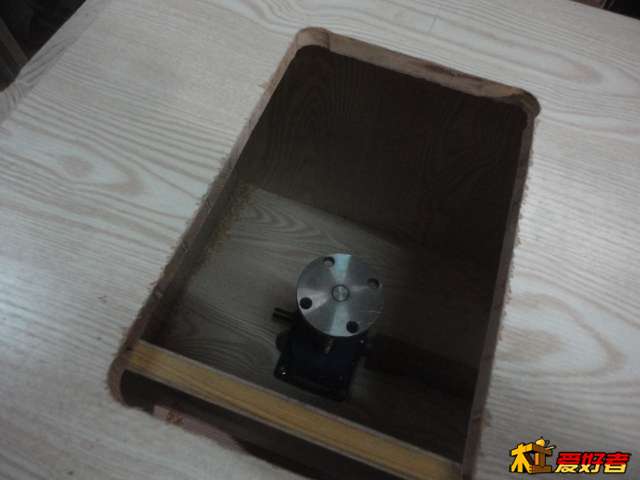

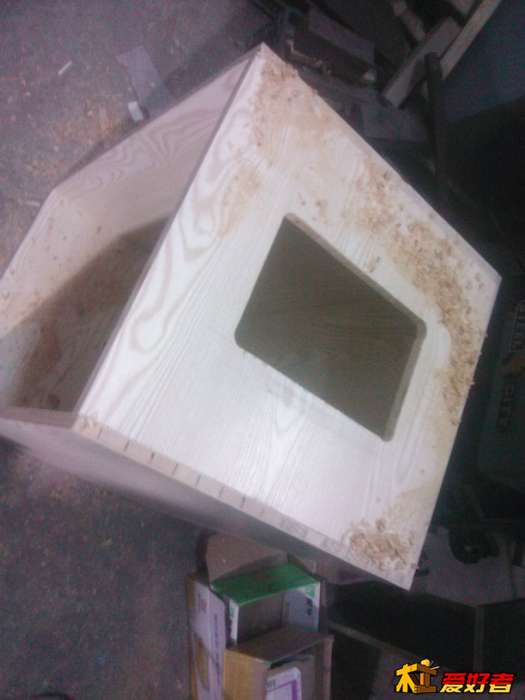

开雕刻机的孔，安装升降机。

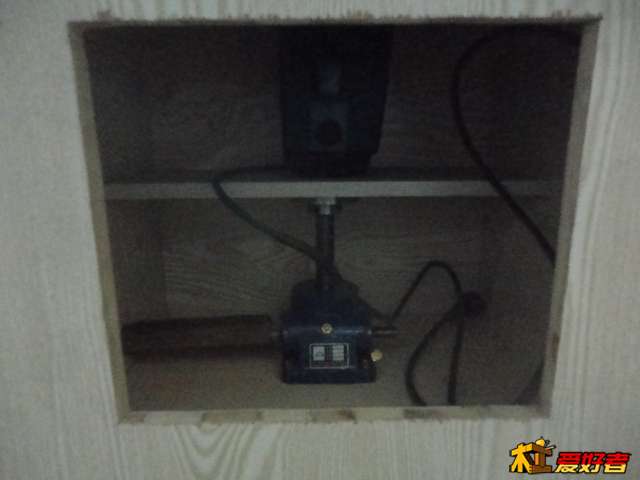

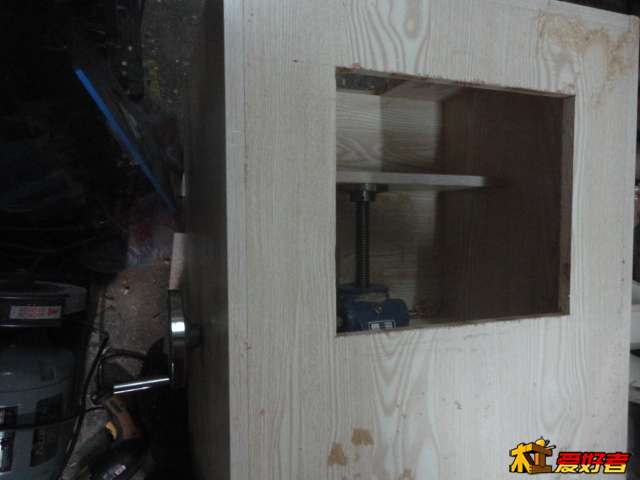

淘宝买的2T的升降机，

带手轮的，这个东西是t丝杆升降，很纹，很精确

，做个加长轴，

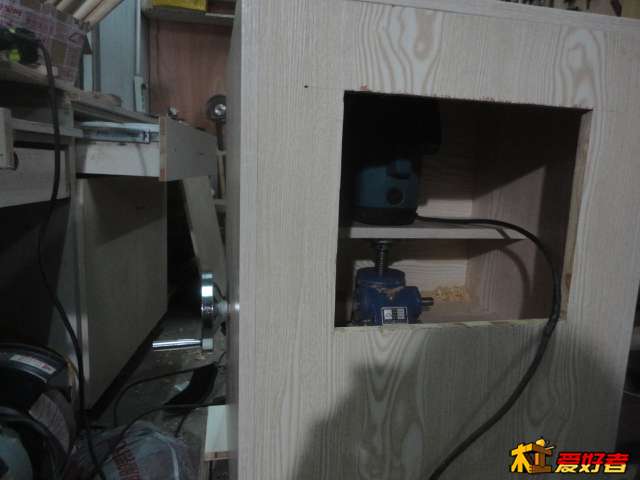

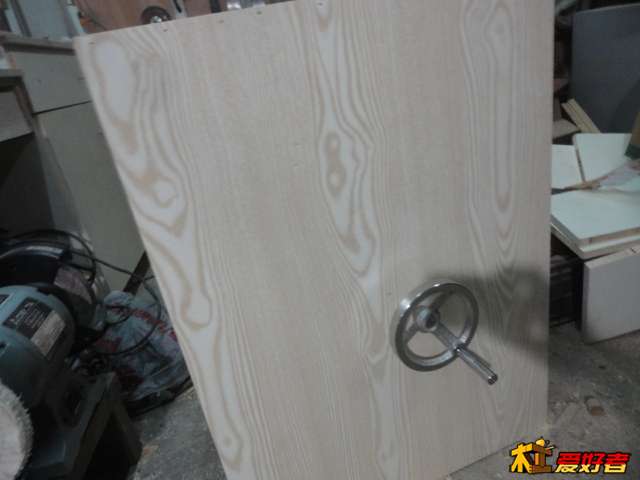

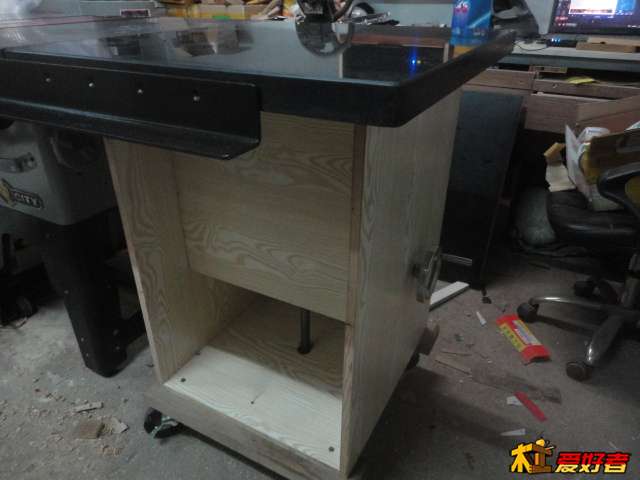

手轮在箱体外，

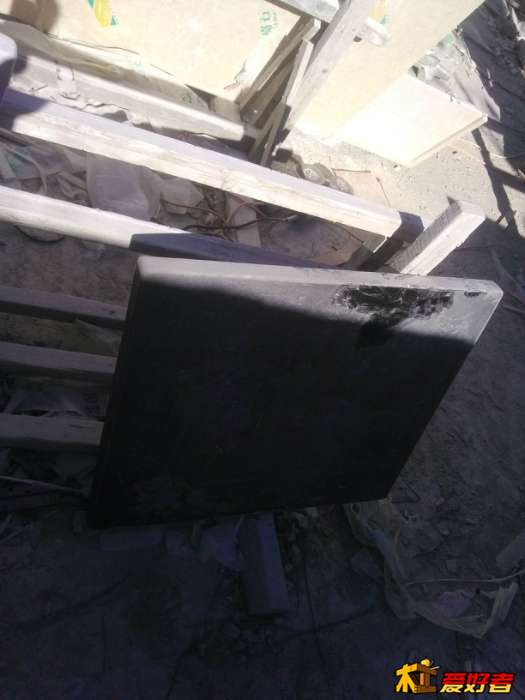

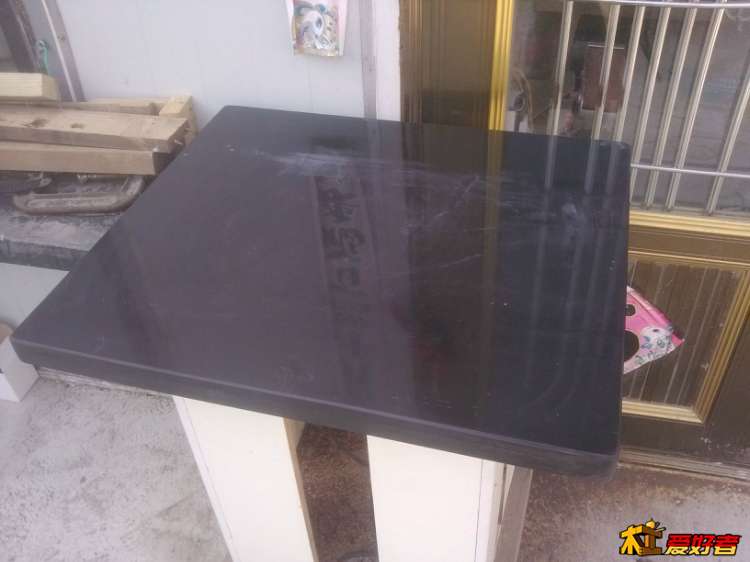

，装饰城定做的黑色花岗岩大理石台面，

这个很重，很平，呵呵，

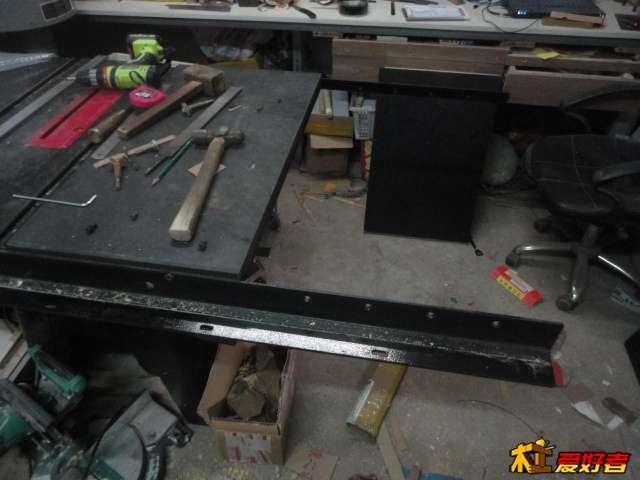

拆掉台锯的付台面，

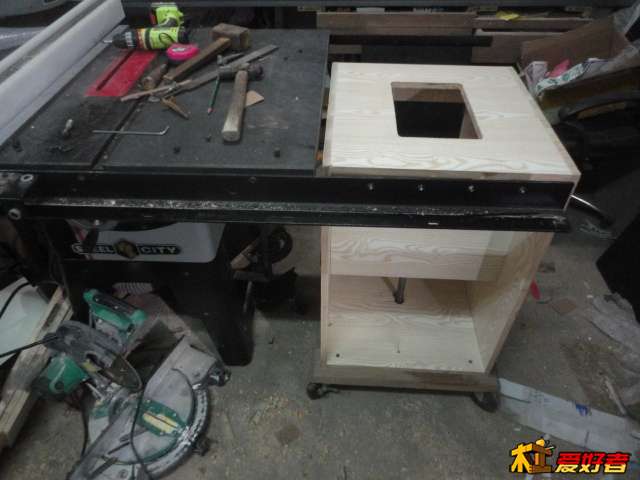

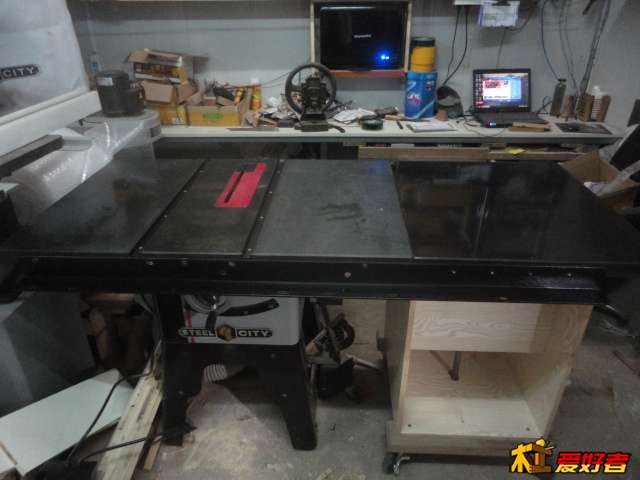

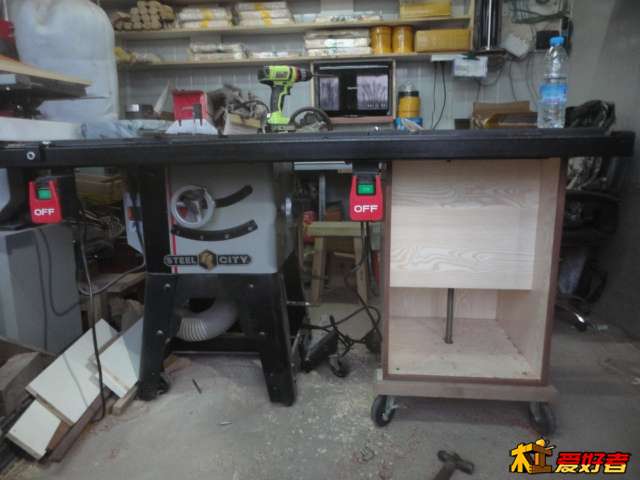

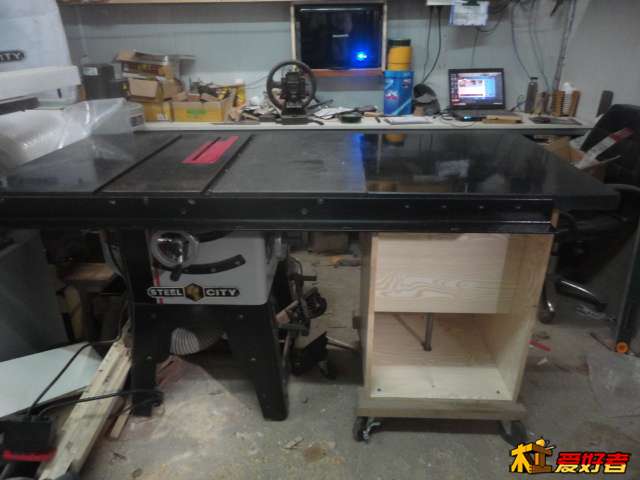

柜子找好位置，

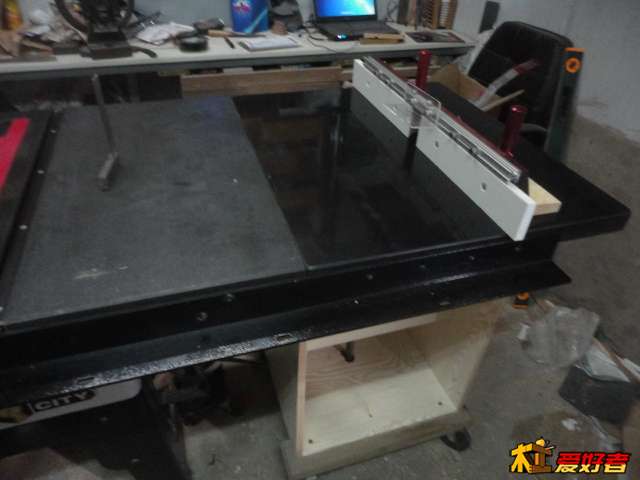

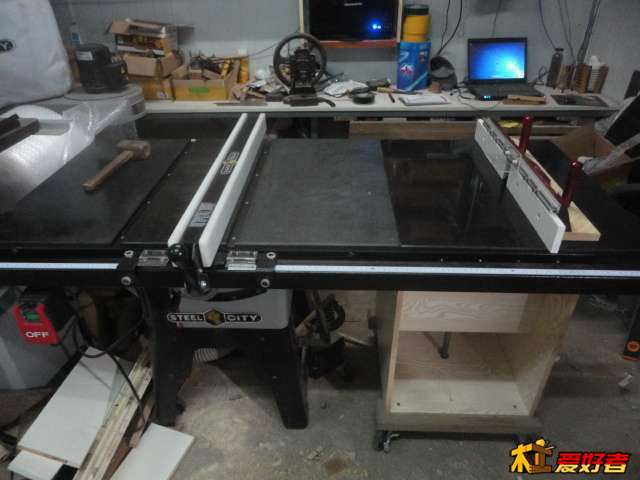

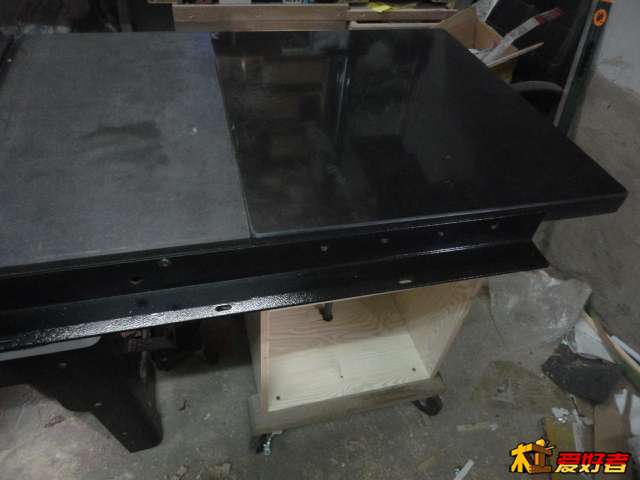

先试装台面，

看看效果，

嗯，各个部位都比量好，

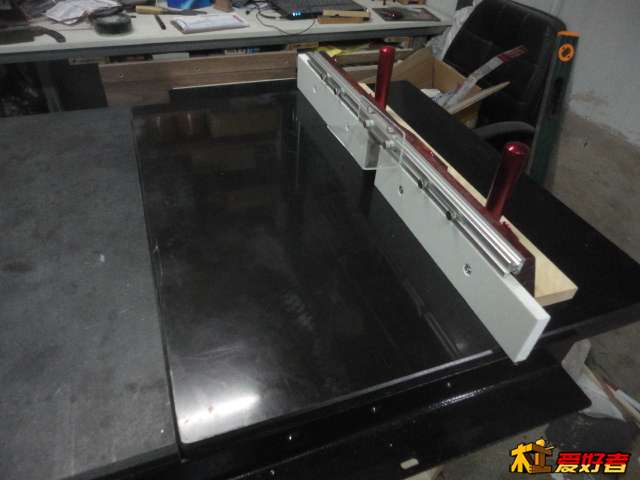

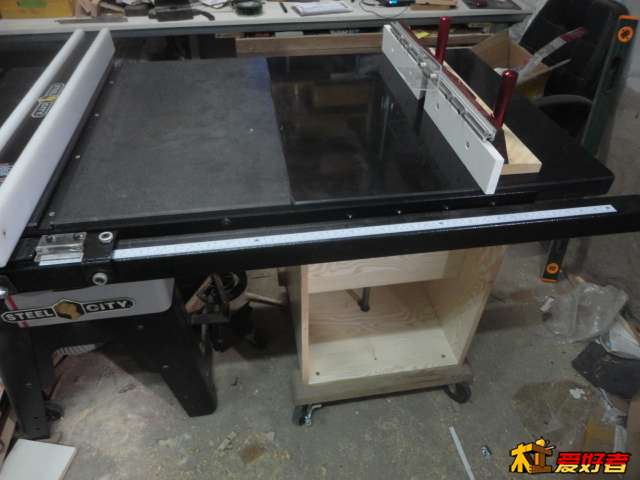

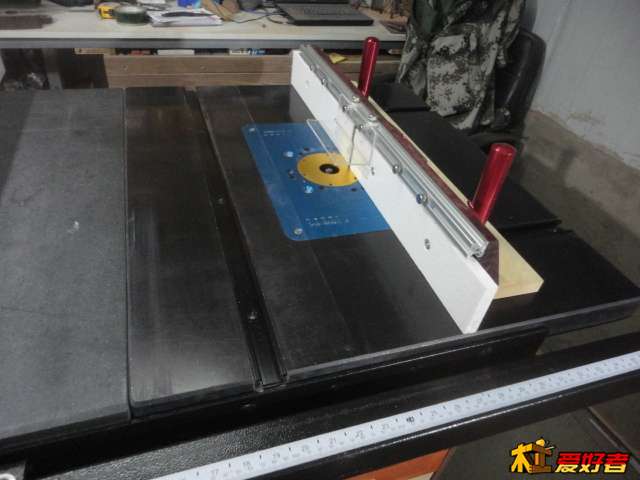

摆上靠山看看。

台面准备开槽，

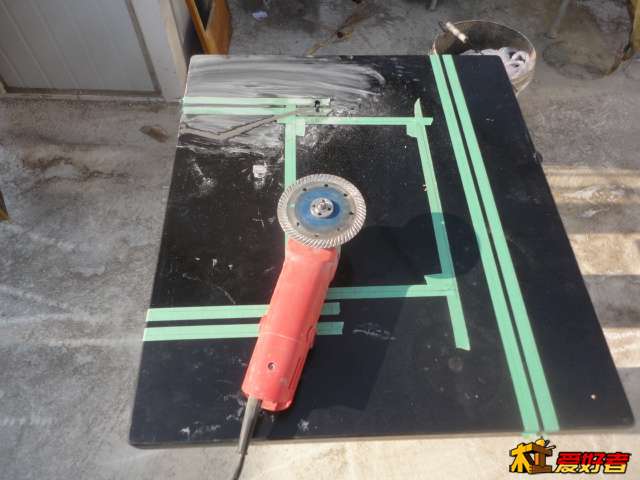

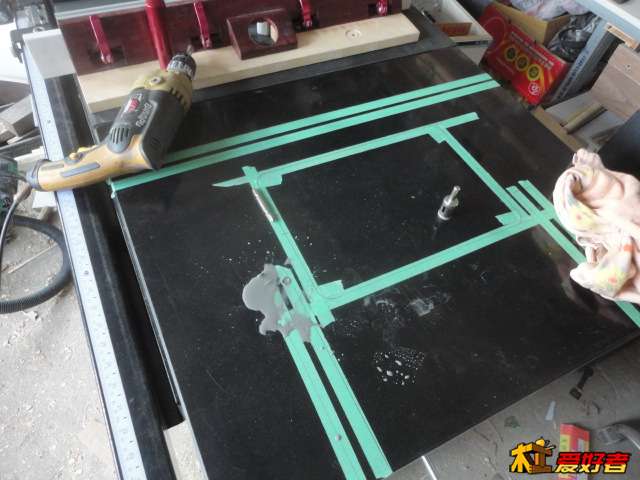

装滑轨，先粘美纹纸用来画线，

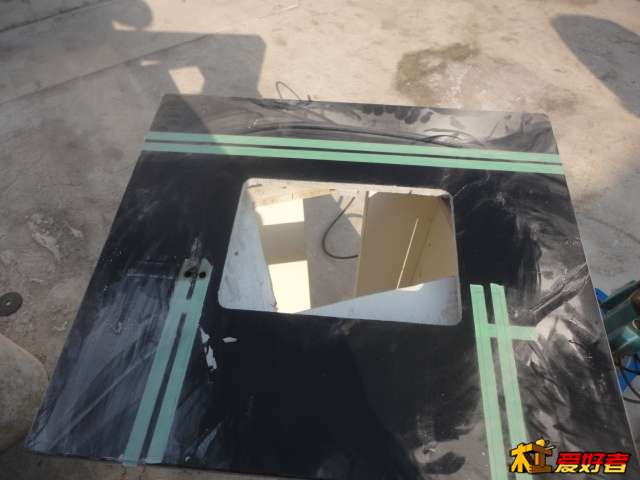

用角磨来开中间的倒装板的孔，

圆角的地方，本来打算用大的玻璃开孔器搞，后来嫌麻烦，直接用角磨磨出来的，还可以，
呵呵，

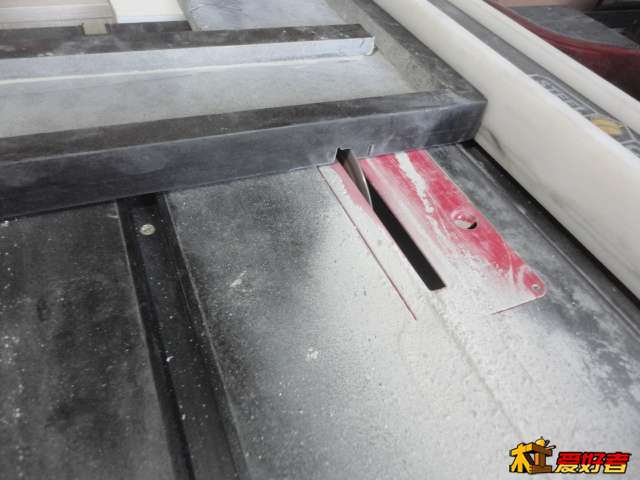

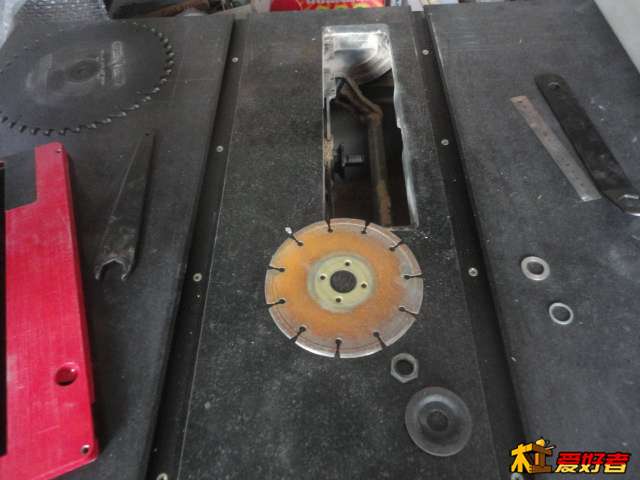

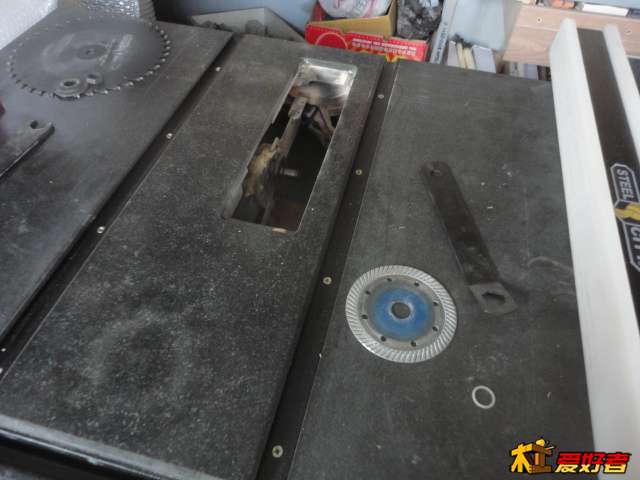

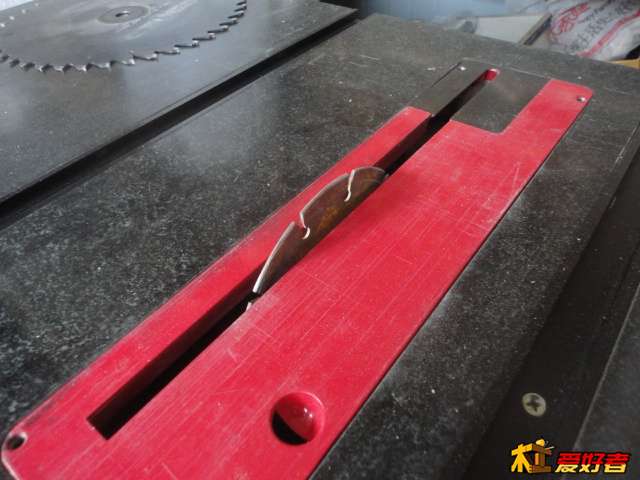

台锯装云石片，准备开槽。

这个要慢慢推，不能着急，

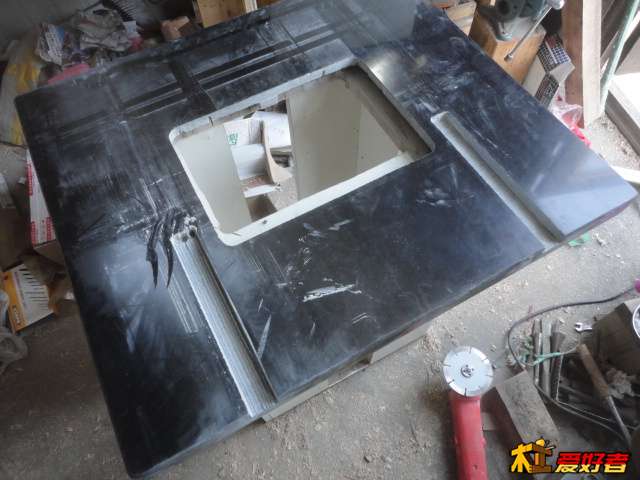

没有集尘可别这么干，哈哈哈，全开好的样子，

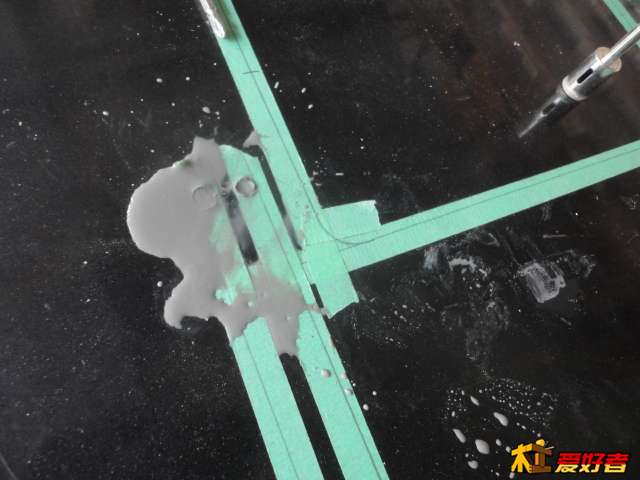

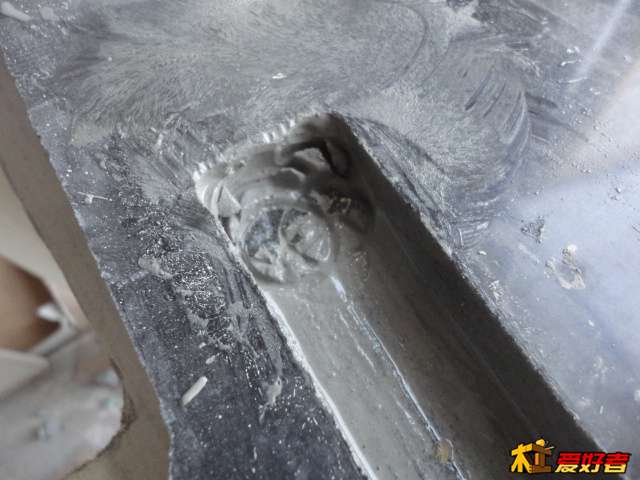

这里用玻璃开孔器修磨，

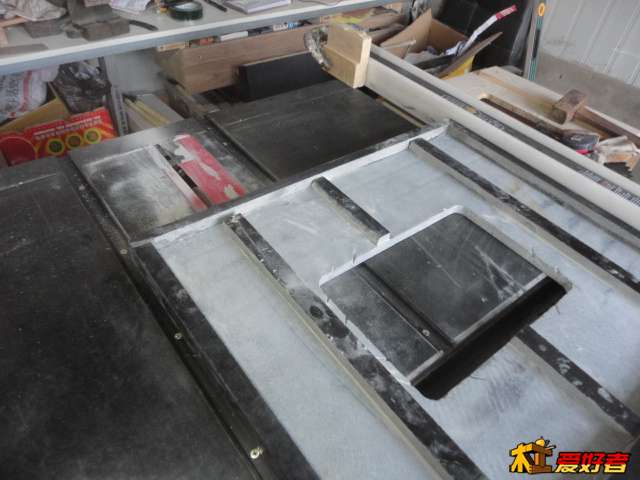

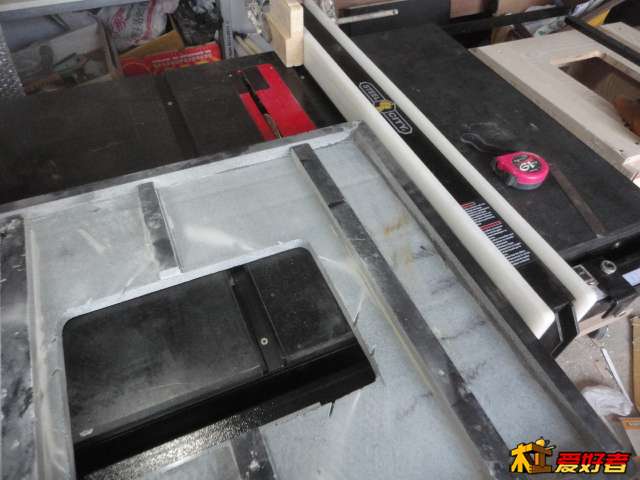

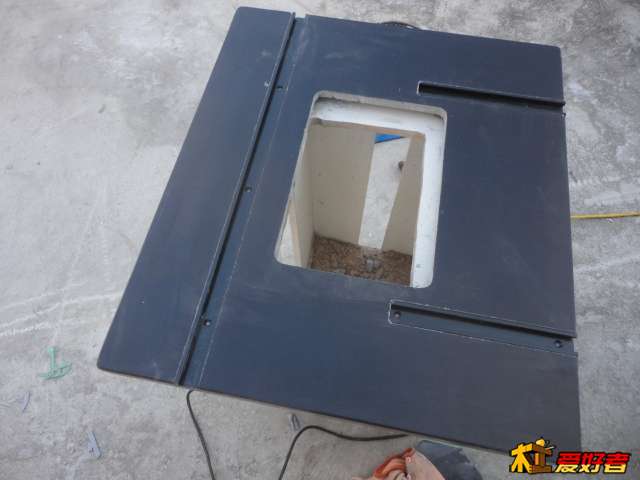

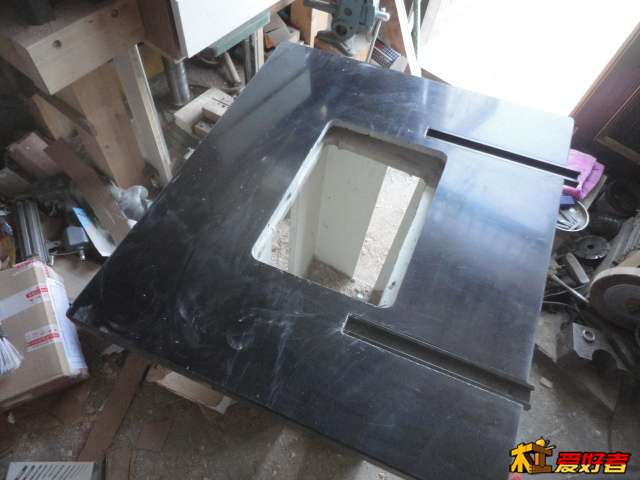

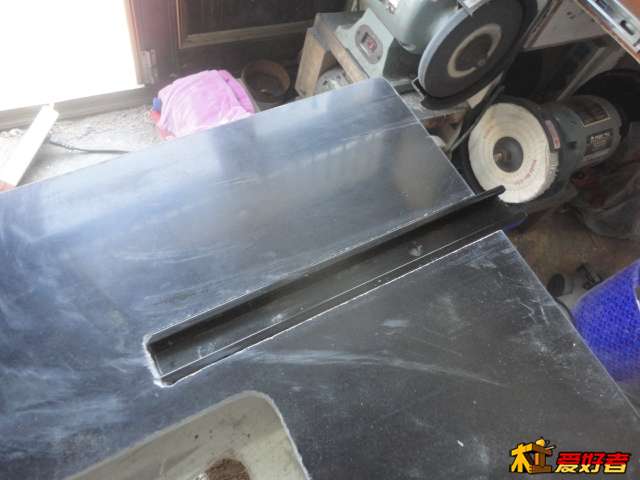

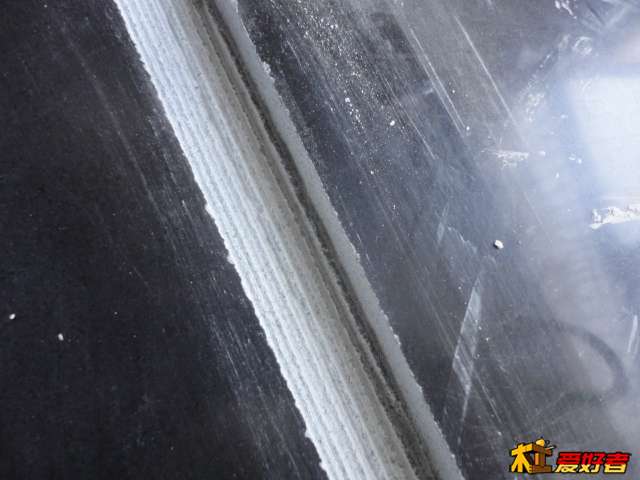

这个是开好槽，还没打磨底的样子，

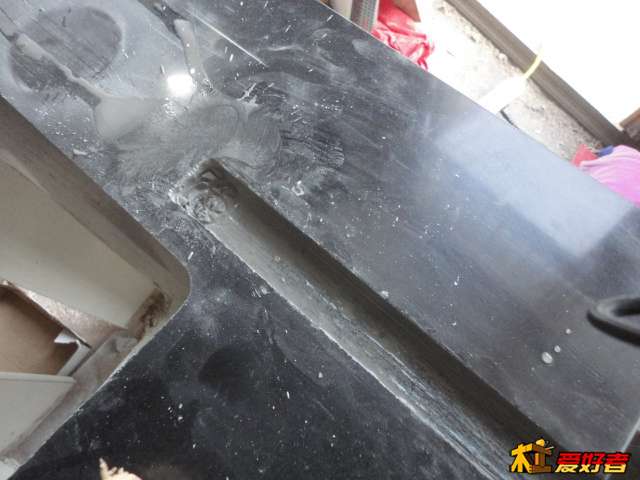

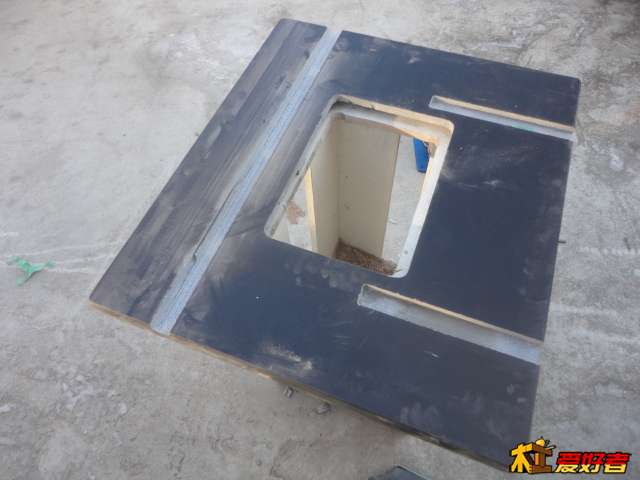

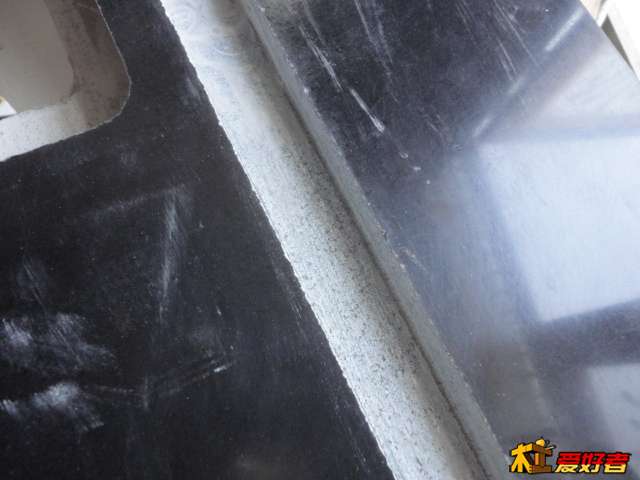

这个是用角磨磨底后的样子，

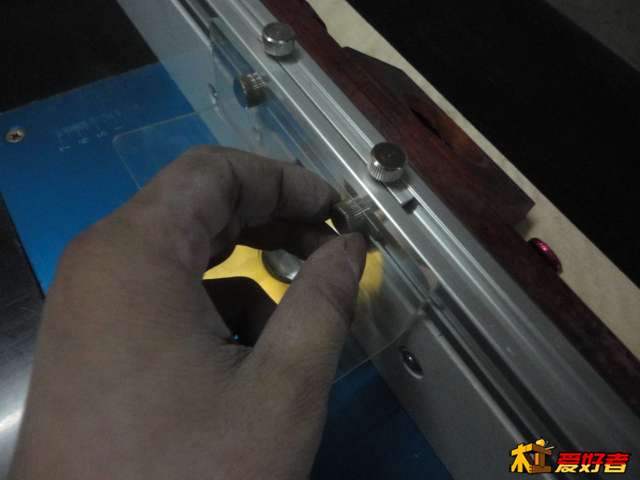

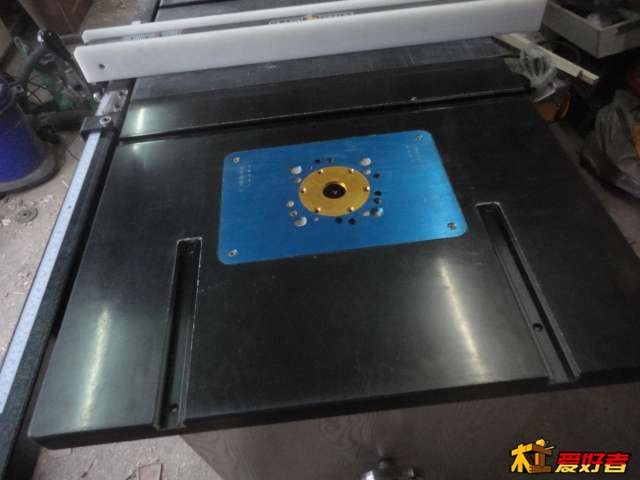

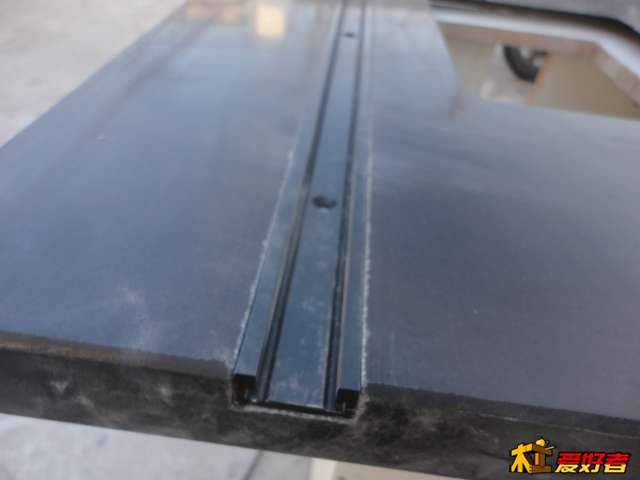

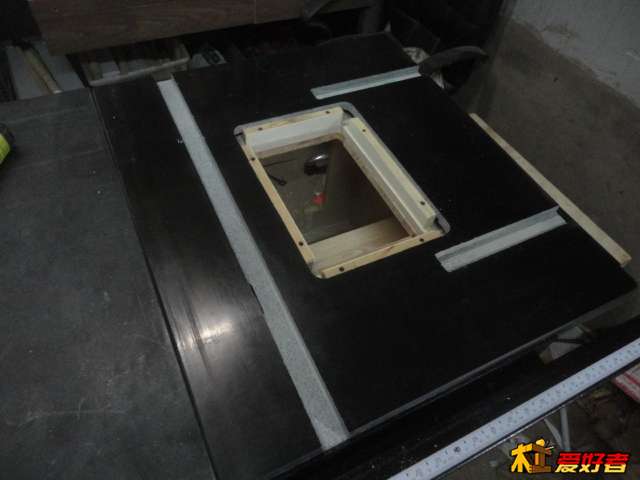

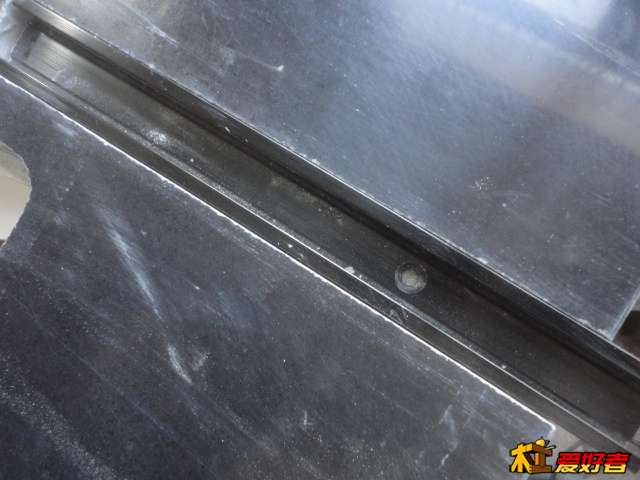

安装滑轨，铝合金滑轨，直接玻璃胶粘接

，台面装上后调整平面，

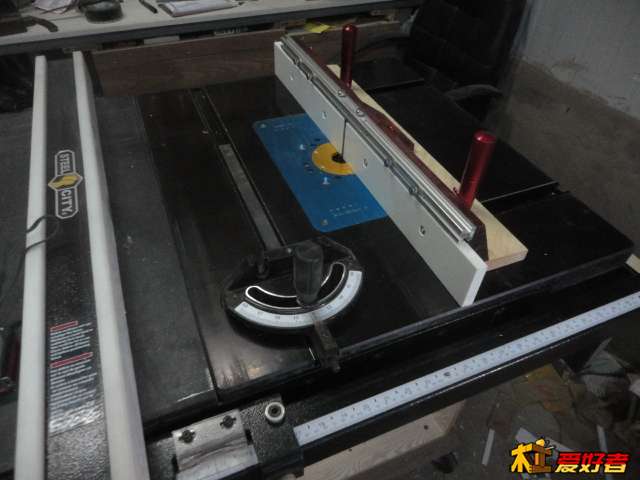

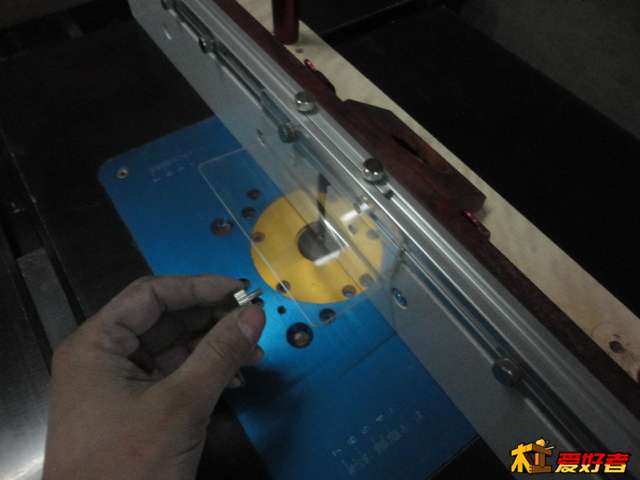

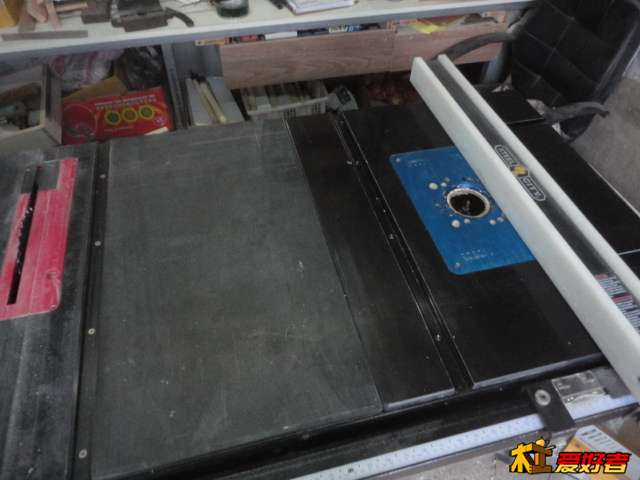

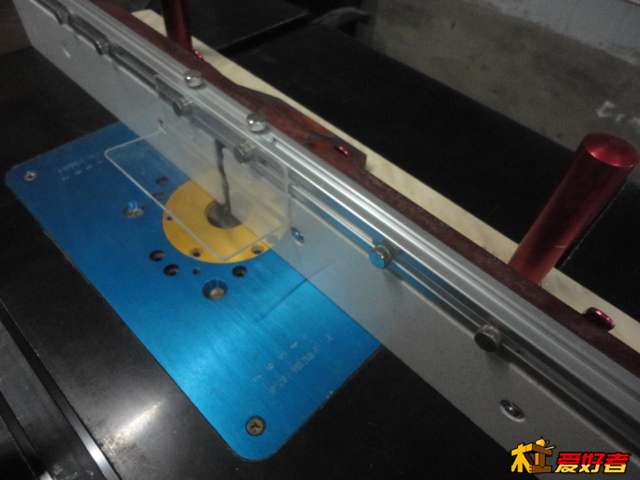

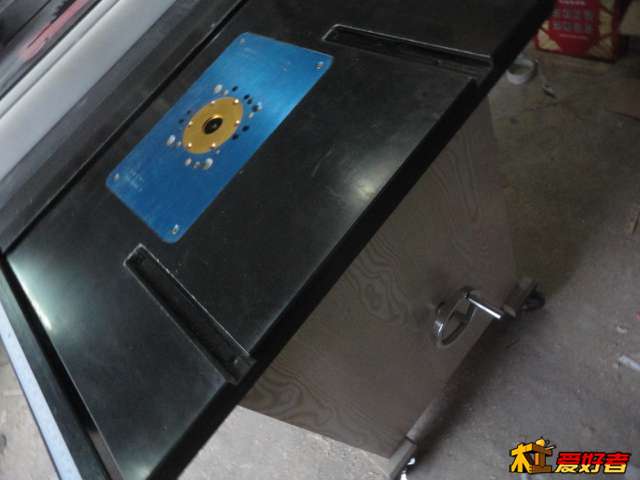

装入雕刻机，

试试升降。

嗯，和想象中一样，非常满意，呵呵，
开始做柜子的装饰部分。

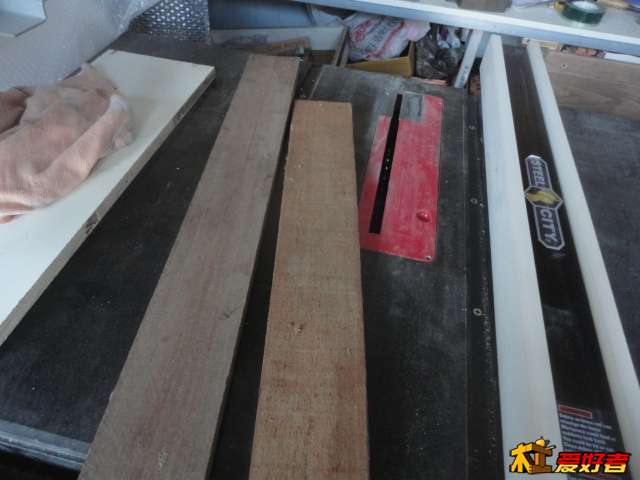

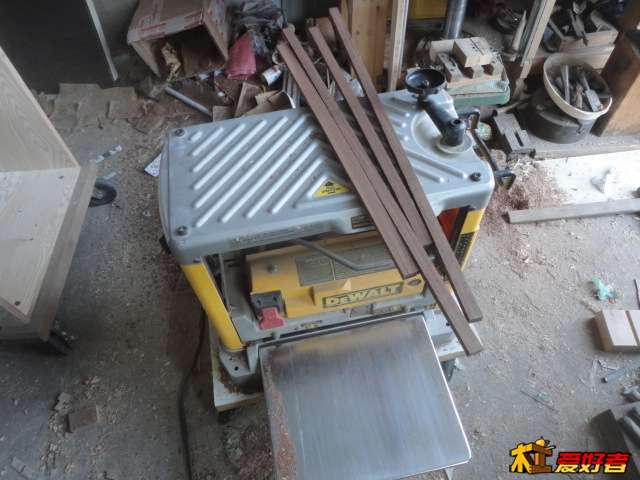

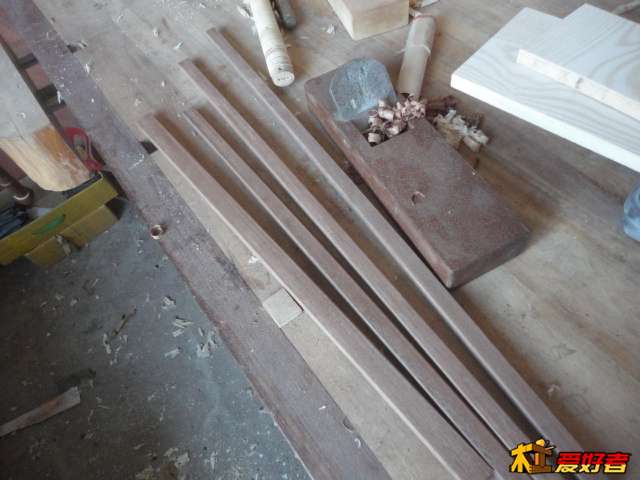

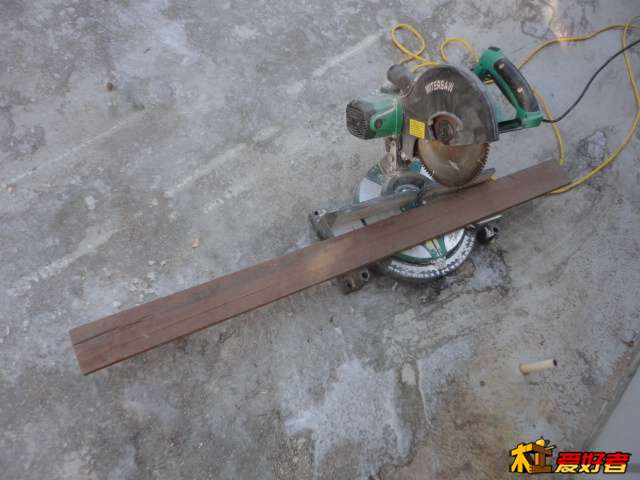

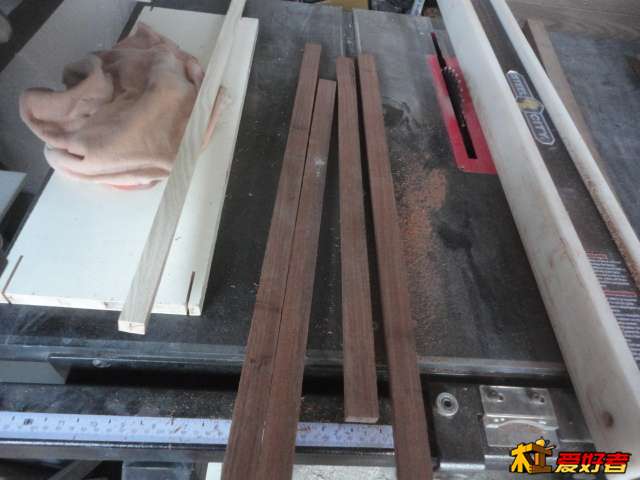

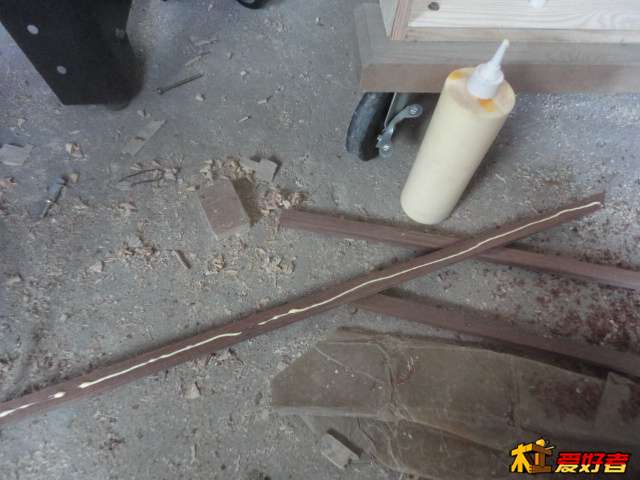

做木线条
，

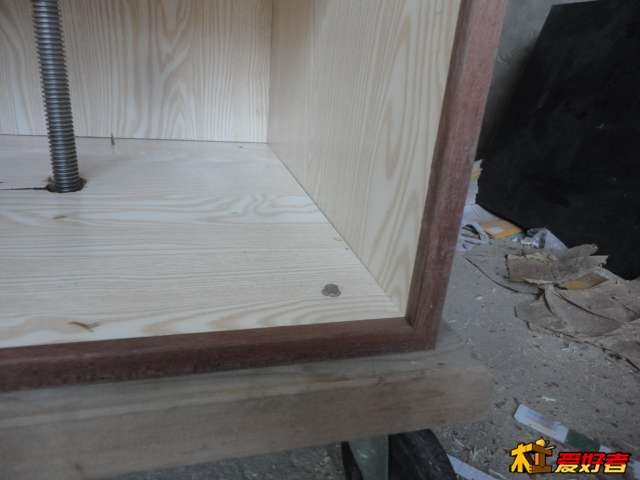

正脸四边做木线，

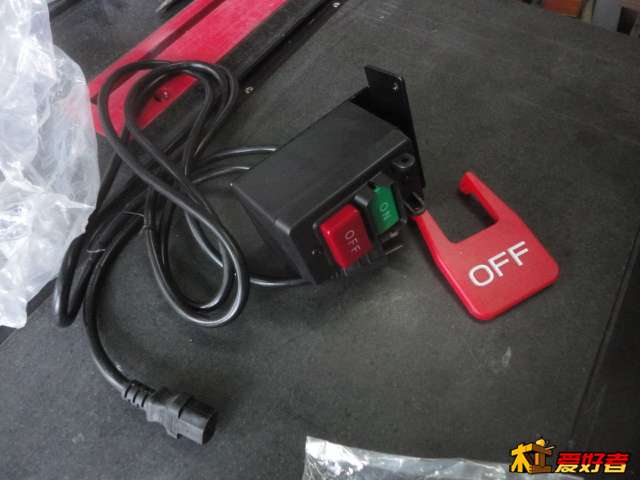

网购的台锯压板开关，直接装在靠山方管下面，

在做抽屉，

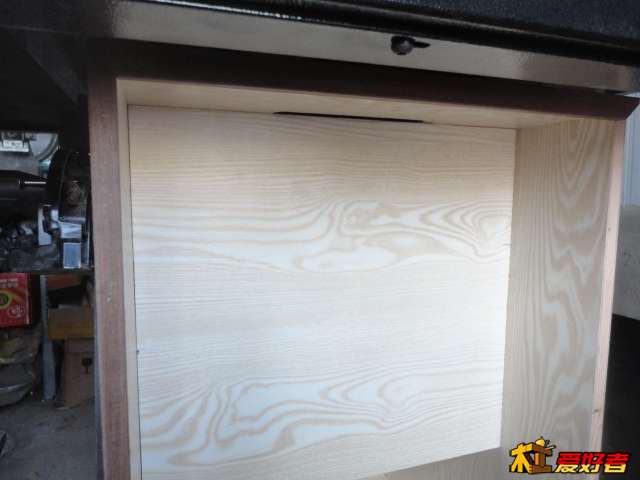

这个柜子是等于侧面开门，正面在台锯的一侧了，所以门这一侧窄，下面两个抽屉，

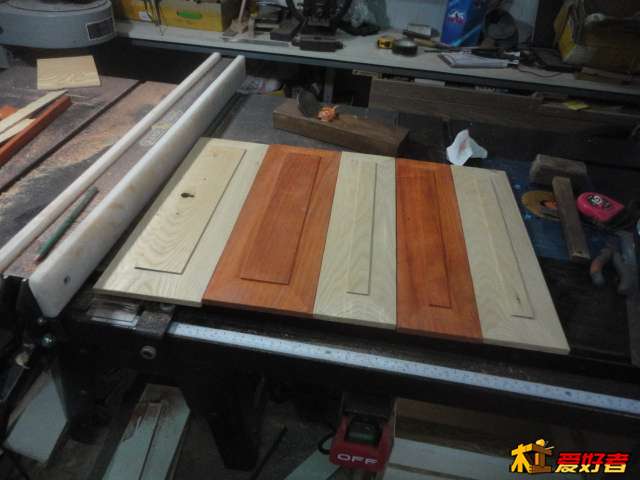

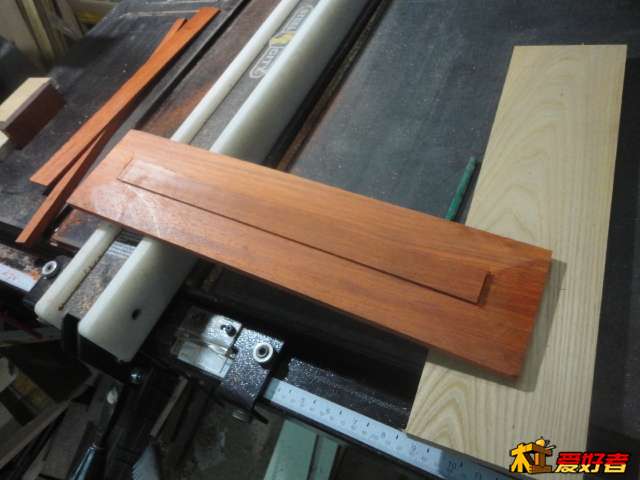

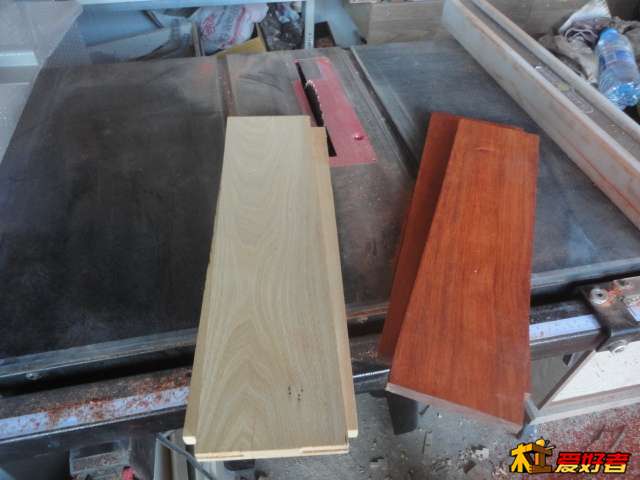

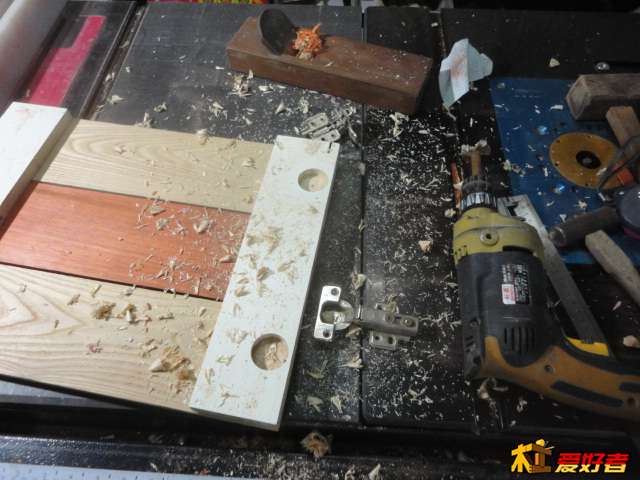

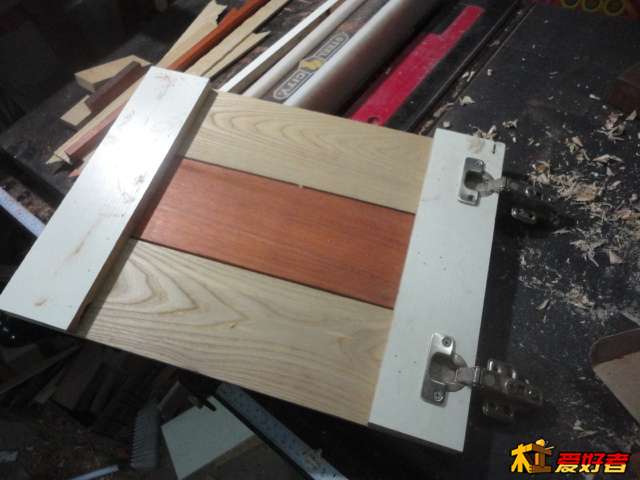

上面是3个抽屉实际是门，开开里面放圆锯片和扳手之类的东西，做抽屉、脸，

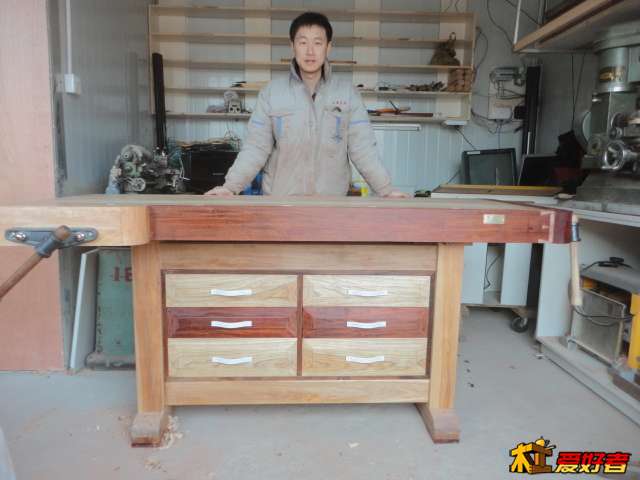

这个做法可以参考我之前做的木工桌的抽屉脸，

是一样的，

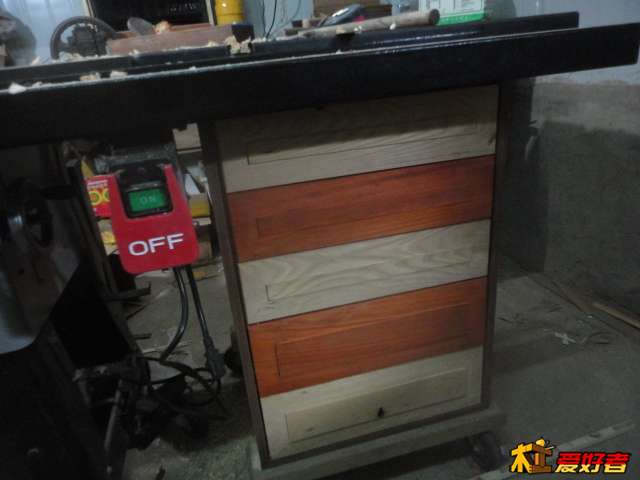

对比下，门的样子

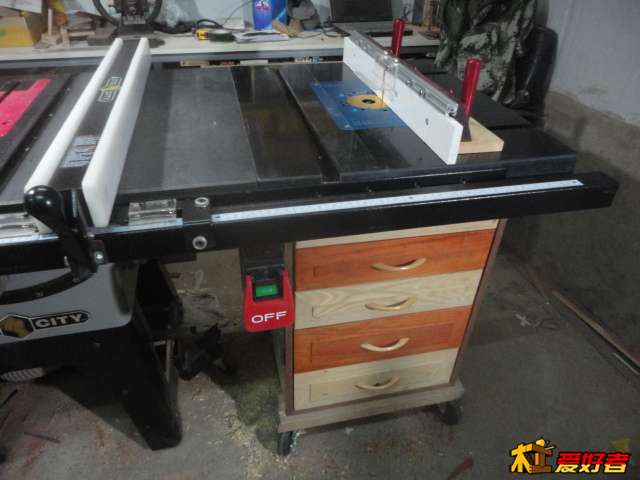

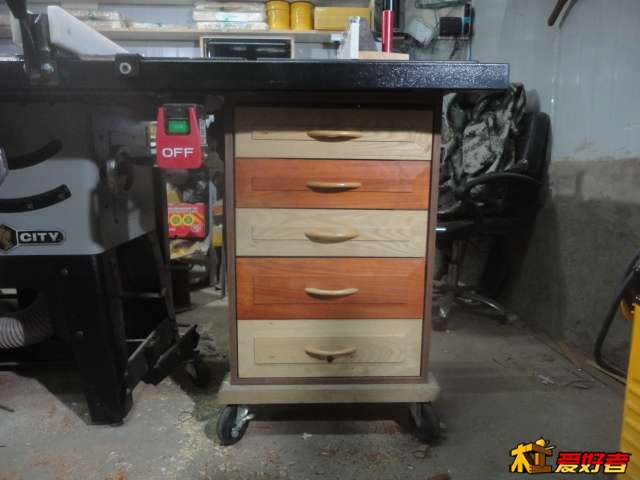

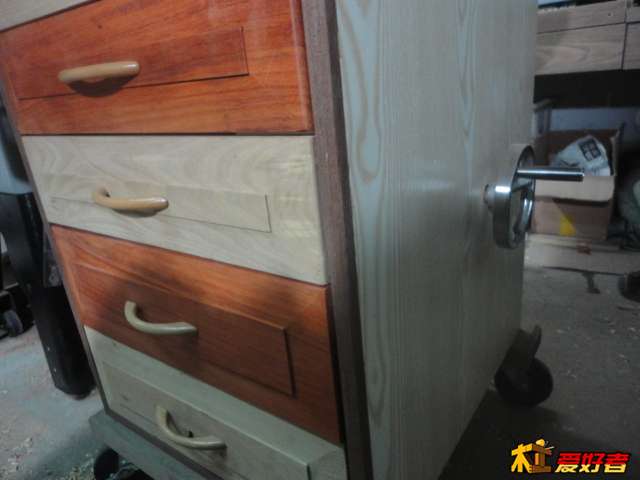

最后装拉手，

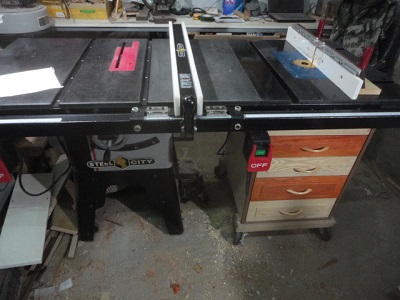

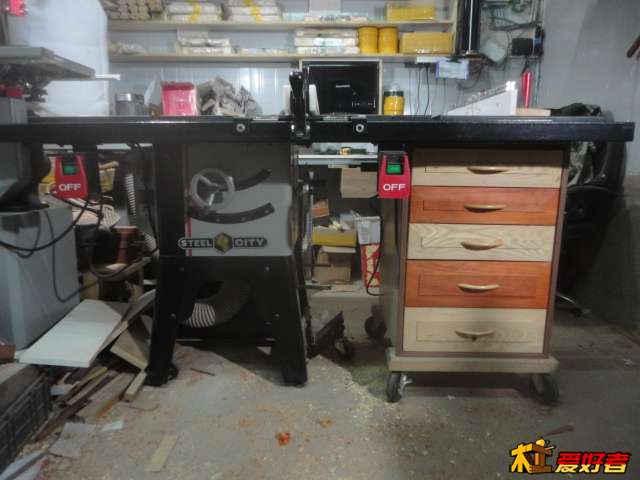

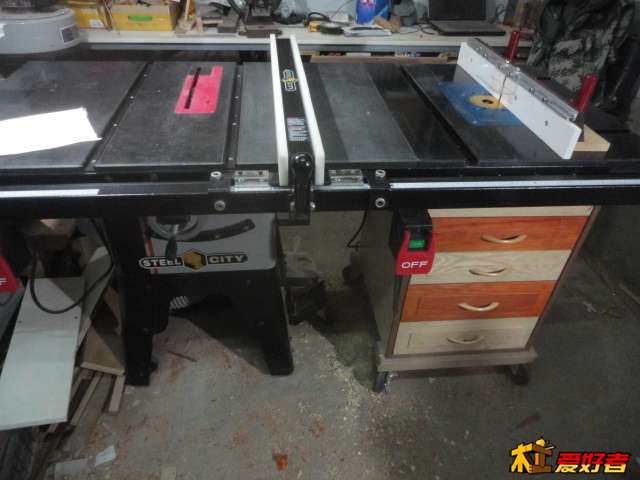

齐活，。

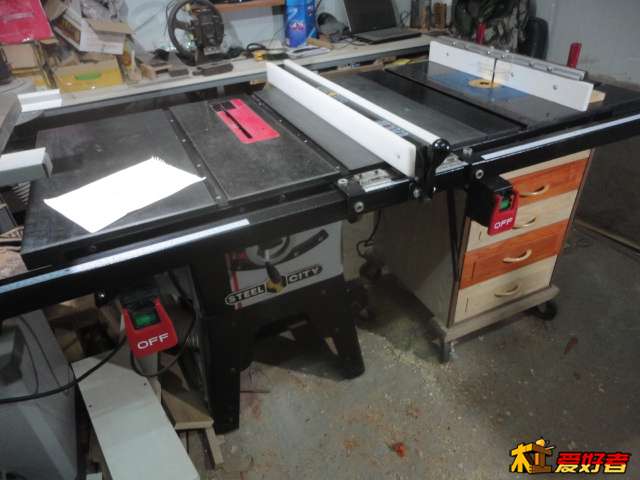

总体操作感觉很方便，换刀在背面有个门，打开门在里面直接换刀，现在还差没接集尘管，总体实现，了几个功能，比如，滑轨可以加角度手把，或者羽毛板，可以加装自制的雕刻有倒装靠山，实现了雕刻机是精确升降，实现了小件，和扳手的收纳，理石台面和原先的台锯台面相应，保证了整体感，总之这个我很满意，呵呵，昨天台钻的帖子砖头不多，今天我希望能猛烈点，来吧，开扔

。

辽南盖州 · 发表于 2014-12-12 21:16:44

靠山的制作另开帖子，近期敬请关注

xiongwei_ww · 发表于 2014-12-12 21:20:44

大哥你红木那么便宜啊没事就拿来做抽屉面。。。

☆网海拾贝☆ · 发表于 2014-12-12 21:43:08

哈哈，这个折腾的更好！对了，干嘛没人顶？我想起了一句话：标题要长......

biti2002 · 发表于 2014-12-12 21:44:08

靠山的制作另开帖子，这个要快，等着看，着急

biti2002 · 发表于 2014-12-12 21:44:36

升降机多少钱

丢失的青春 · 发表于 2014-12-12 21:47:41

新手来扔砖：师傅您做的这个我觉得都挺好，只有一点就是台面方向是不是装反了，如果用的多的话操作不方便啊，靠山装在外面操作就在里面！

myairforce · 发表于 2014-12-12 21:53:06

这活只能膜拜

木翁 · 发表于 2014-12-12 22:12:37

这样很相配，也很漂亮！

KANKE · 发表于 2014-12-12 22:13:19

这活得顶

五亿美金 · 发表于 2014-12-12 22:19:18

不错不错，我扔一块

方天戟 · 发表于 2014-12-12 22:30:49

帅得一塌糊涂啊

xshhh · 发表于 2014-12-12 23:08:54

高度地猛赞！

AK---47 · 发表于 2014-12-12 23:18:00

老大你这帖得火啊！

xuhaitao4738 · 发表于 2014-12-12 23:22:29

很好，升降板的
