出锅（机油处理硬木的试验）

红土地1

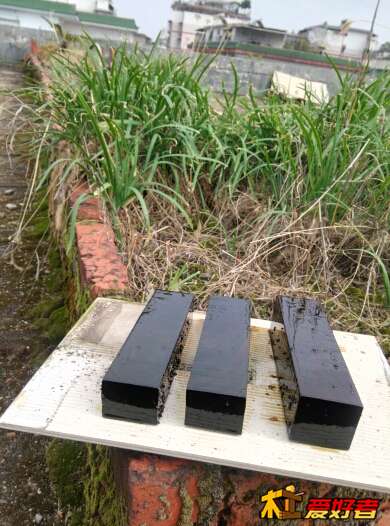

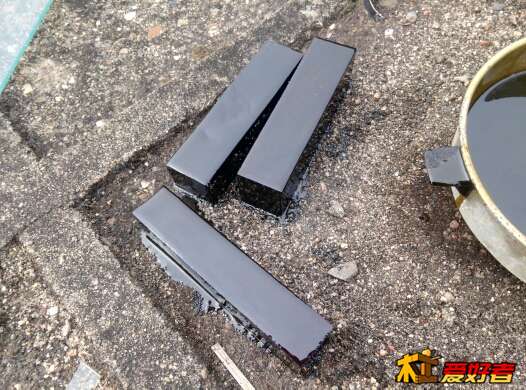

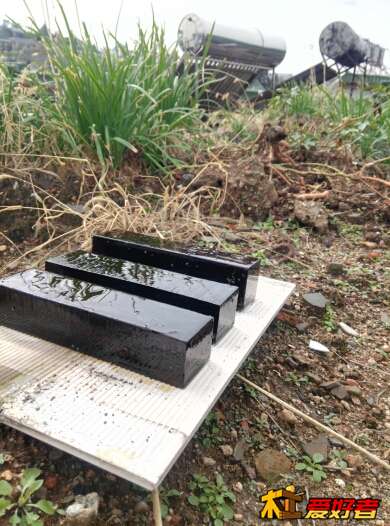

试验硬木稳定性处理，历经春夏秋三季，今天出锅。
木头：皮灰木小刨料，尺寸3×4×15两块，4×4×15一块。

油：4冲程发动机油。

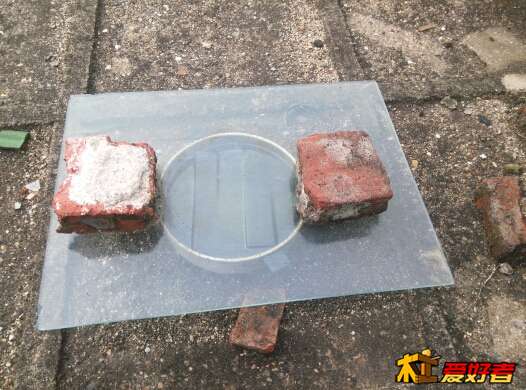

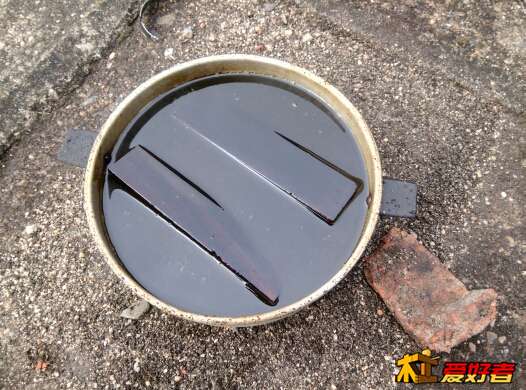

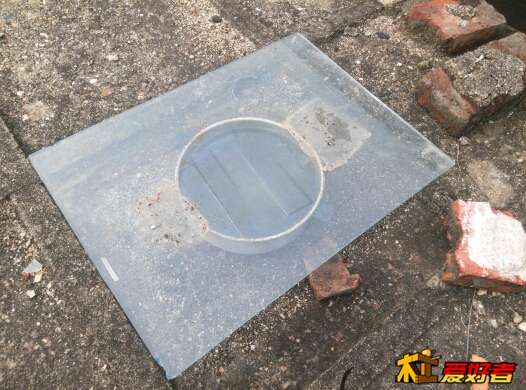

方法：油浸过木头，盖玻璃防水吸热保温，夏天时每月翻动一次（夏季中午油温可以达到至少60度以上，烫手没法摸铝盆）。

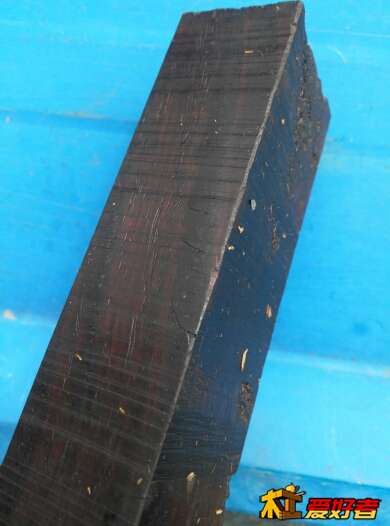

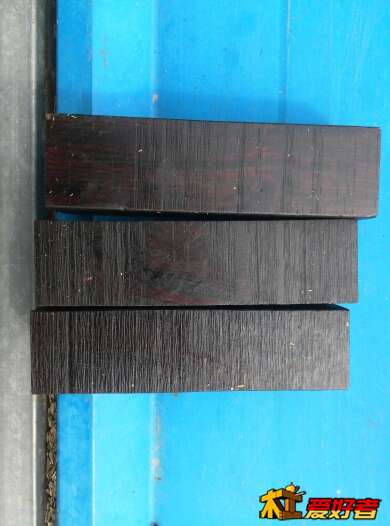

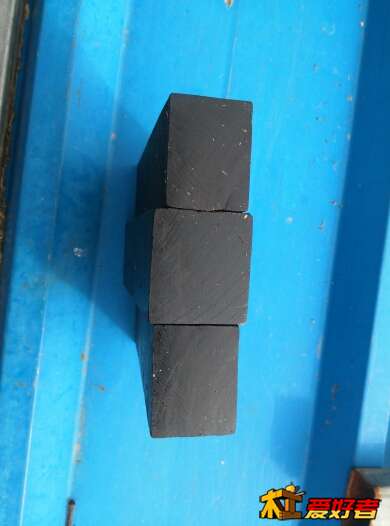

效果：没有出现开裂变形，有一块处理前已经有风裂，处理后风裂如故没有扩展。


大家看着玩。

方天戟

工众 发表于 2014-12-7 15:33
也就是刨子的使用方向要和木材的生长方向相同？

树锯成板或枋后是很难看出生长方向的
树木开板或枋很难是顺着生长纹理锯的，加上大部分树或多或少有扭曲，锯成直线后截面就会截断生长纹理，就形成所谓之“山纹”，这个截断的生长纹理就是顺茬逆茬的依据了，
顺茬就是顺着截断的走，逆茬就是跟截断的方向相反

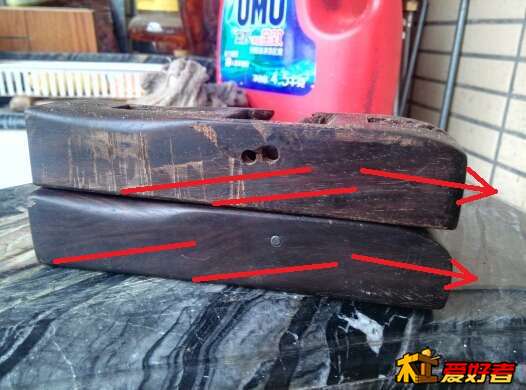

图中斜的就是树木的生长年轮纹,
当要刨这两块木头时,如果从上面刨,就要按箭头方向刨;如果要刨下面,那么就要反着箭头方向刨;如果不照这个方向刨或砍的话，就很容易去掉一大块了而形成坑了；实际中间，木头的纹理有时很乱，形成五花头，也就是一个不大的面里无论从哪个方向刨都难以刨平刨光，那就只能用角度比较大的刨子磨锋利后将出刀调到很小来刨了（当然最简单就是用砂带机等打磨了，不怕逆茬，但效率就低些了；还有如果小的面的话，现在用台锯上密齿锯片也能很光滑的面，再加上砂带机，就很完美，效率也高；不过这方法对弧面就不太好办了）
而如果用这木头做刨子,一般底面就要尽量的顺着截断方向(也就是做好后是顺着箭头方向推),比反着理论上能减少不少摩擦力,更利于保护刨底和木头;
当然,实际中像这样棕眼很小很细腻的木头,再经常打油的话,摩擦力是很小的,顺茬逆茬的要求就不是那么重要了
http://www.zuojiaju.com/thread-272189-1-1.html

董枫

工业各类各型号废机油有的是，但不知这样处理木料做嘛用，

红土地1

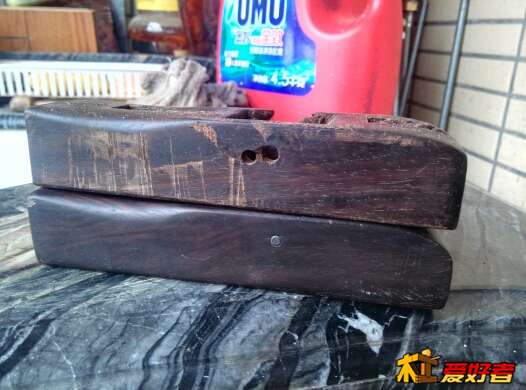

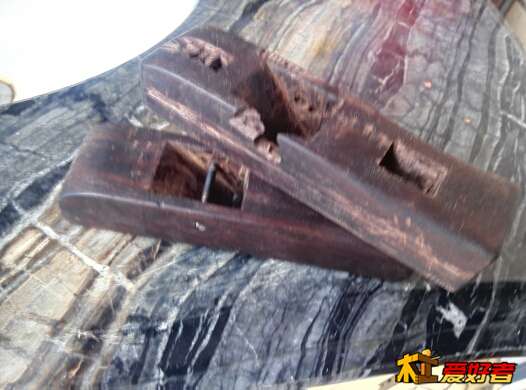

效果对比，上面那块裂的，是新料做的刨子，当时没裂，后来在千斤处裂开，虽经补救也无效，报废。

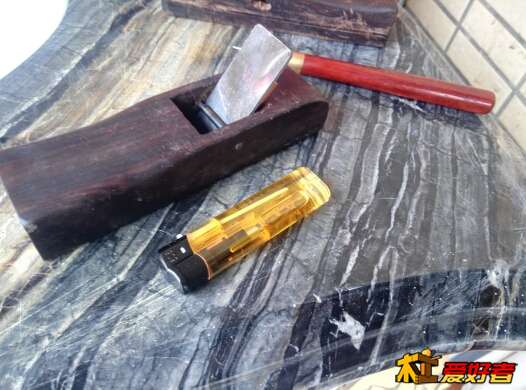

下面那个，是油泡一个多月时，心急先拿出来试做的，一直正常使用，不会裂了。

公输子门下

试验检验方法好，令人信服。

红土地1

董枫 发表于 2014-12-7 10:07
工业各类各型号废机油有的是，但不知这样处理木料做嘛用，

我看论坛上有大侠说，油炸刨料是个很好的处理刨料办法。

但我担心升温太快更容易裂整锅报废，所以用这个温和的办法，看看效果。

说实话，我夏天去看时，发现油温居然那么高，是做好了最后全部裂开的心理准备的，当时想反正都晒了那么久了，干脆试的去，冬天再出锅。

幸好，没裂，哈哈。

沾沾林

实践检验真理，好！

港湾之星

不错！！！

xshhh

以前用完刨子后都用花生油擦拭存放。

方天戟

试验不错，有指导意义
两个刨子1、铁棍不宜太粗，4-5mm即可，除非特别宽的采用更粗些的，而且开孔不要太靠上；2、两个刨子方向都反了，逆茬了

游洞客

理论实践相结合  受益匪浅

红土地1

方天戟 发表于 2014-12-7 10:44
试验不错，有指导意义
两个刨子1、铁棍不宜太粗，4-5mm即可，除非特别宽的采用更粗些的，而且开孔不要太靠 ...

是的是的，都是之前做的，没太注意这些细节，特别是顺茬逆茬这种比较专业的问题，当时完全没有意识到。现在做的多了，开始会注意这些关键细节。

上次论坛有人卖紫光檀和黄檀组合的刨子真叫一个漂亮，差点要买了，后来卖家发刨底细节图来，我一眼看到逆茬了，果断不要，太不专业，做的漂亮有什么用

树叶开心

这料子油性十足哇

china木友

好办法，赶紧用机油喂喂刨子

淼渺

油渗进木头吧？

@鹰爪神@

好办法好办法，
