【分享】自制CNC雕铣机

lmccint · 发表于 2014-12-7 13:26:39

用这样的料,0.02的精度难呀

浪涛 · 发表于 2014-12-7 19:45:24

买个2.2kw的主轴，要不然，这个机器强度不行

dfdfer355 · 发表于 2014-12-7 21:41:21

预算似乎有点超了。不想超过半月工资。修改个廉价版本的，加工面积基本不变，弄弄木头什么的好了。金属以后就拿公司去加工好了。尽量利用标准件，主轴功率也小点。

未完工版本

cfpl2010 · 发表于 2014-12-11 11:15:04

自己制作就是怕精度达不到啊

罟客 · 发表于 2014-12-11 16:00:31

楼主简直太厉害了

zgxiaojia · 发表于 2014-12-13 11:28:47

亲，机器怎么控制的

dfdfer355 · 发表于 2014-12-14 22:21:17

本帖最后由 dfdfer355 于 2014-12-14 22:22 编辑

f

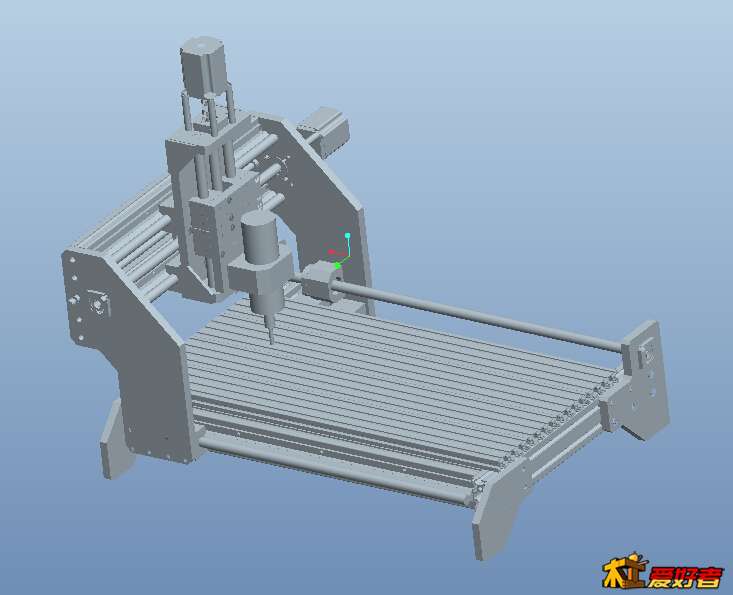

廉价版本完成。尽量利用了标准件。加工面积大些或小些成本区别不大。
只能用来雕木头，铜一类的比较软的东西了，毕竟骨架用的都是铝合金型材。

liuzongwu5822 · 发表于 2014-12-15 01:26:54

本帖最后由 liuzongwu5822 于 2014-12-15 01:32 编辑

很好的设计，学习了。我认为：廉价版本中的Y轴铝型材（跨度700+龙门架宽）中间悬空无支座，建议考虑Y轴受X、Z轴动负荷影响的弹性变形

jhb52 · 发表于 2014-12-15 08:39:48

这个机器可以洗铜的话，我也想搞一个，现在正在画图阶段。

dfdfer355 · 发表于 2014-12-15 15:30:20

liuzongwu5822 发表于 2014-12-15 01:26
1 k. c' b1 g& w/ y' @7 [" S7 Z很好的设计，学习了。我认为：廉价版本中的Y轴铝型材（跨度700+龙门架宽）中间悬空无支座，建议考虑Y轴受X、 ...

这个意见很好啊，我也考虑到这个问题。打算龙门两臂下端延生一点，加两三条M12或M16牙条固定。这样龙门就成了一个四边的框，稳固性就比图上3边的框要强多了。今天晚上修改图纸。

dfdfer355 · 发表于 2014-12-15 15:40:25

jhb52 发表于 2014-12-15 08:39
0 b" v( H" B7 W" \这个机器可以洗铜的话，我也想搞一个，现在正在画图阶段。

铜是很好加工的，我以前用类似这样DIY组装的机器就加工过，没问题的。

liuzongwu5822 · 发表于 2014-12-15 18:53:38

本帖最后由 liuzongwu5822 于 2014-12-15 19:04 编辑

dfdfer355 发表于 2014-12-15 15:30 / T+ u; e1 N% V3 l
这个意见很好啊，我也考虑到这个问题。打算龙门两臂下端延生一点，加两三条M12或M16牙条固定。这样龙门就 ...

谢谢，我认为还有一点就是Y轴丝杆的设置，设计为右单根丝杆，从力学分析，宜左右一根丝杆受力均匀，如设单根丝杆宜设在Y移动板中部（Y轴两直线光轴/带座光轴相对的中部），丝杆受到的剪力基本为0，磨损也少。另外，龙门下延长加.....，好像没有解决问题，我建议左右固定带座光轴的型材下加一根型材

dfdfer355 · 发表于 2014-12-15 18:59:43

liuzongwu5822 发表于 2014-12-15 18:53
: \( y( W, r. ]" @谢谢，我认为还有一点就是Y轴丝杆的设置，设计为右单根丝杆，从力学分析，宜左右一根丝杆受力均匀，如设单 ...

有导轨在，丝杠受到的剪切力有限。换到底部中间，结构就和我原来的相同了，成本就上去了。

yiyi795 · 发表于 2014-12-15 20:02:20

希望LD把DIY的过程贴出来和坛友们分享

yiyi795 · 发表于 2014-12-15 20:02:25

希望LD把DIY的过程贴出来和坛友们分享
