求助下高手问下皇宫圈椅子的圈是不是圆的希望高手给予指点！！

龙州根艺 · 发表于 2014-11-30 15:59:43

wofeizi 发表于 2014-11-30 15:36 0 Y8 u4 l7 @* _0 u# m
你的是图片，还是带结构，尺寸的线图？有图纸怎么会看不出形状？

我的是尺寸图纸分解图一本书分解图书就1000多块晕我还不知道怎么看着分解图画摸板这意思你应该明白把

wofeizi · 发表于 2014-11-30 16:08:00

原来想做模板，服了你！正规的cad家具图纸，零部件都会有形状，加工尺寸。椅圈应该5拼吧，每一部分直接打印原大，贴在木板或多层板上，线锯挖下来，不就可以做模板了。够详细了吧，不是我没明白，是你没表达清楚。

wofeizi · 发表于 2014-11-30 16:08:02

原来想做模板，服了你！正规的cad家具图纸，零部件都会有形状，加工尺寸。椅圈应该5拼吧，每一部分直接打印原大，贴在木板或多层板上，线锯挖下来，不就可以做模板了。够详细了吧，不是我没明白，是你没表达清楚。

wofeizi · 发表于 2014-11-30 16:10:19

你那个分解图应该是实物效果图，不是施工图。

龙州根艺 · 发表于 2014-11-30 16:22:11

wofeizi 发表于 2014-11-30 16:10
c% D% y% `! z4 m3 ?7 V2 H4 Q你那个分解图应该是实物效果图，不是施工图。

就是哦现在好麻烦哦我该怎么解决才好呢朋友

龙州根艺 · 发表于 2014-11-30 16:23:45

wofeizi 发表于 2014-11-30 16:10
; o9 r" L1 m! @你那个分解图应该是实物效果图，不是施工图。

还有我下了CAD软件但装不得他要什么正书只类的朋友还麻烦你教教小弟一下在这感谢了

wofeizi · 发表于 2014-11-30 17:08:39

最大的问题是你会不会用cad，现学就麻烦了。软件我有，图电脑里应该还存着，得回家找找。如果急用，而且软件又不会，合适我帮你打印一份原大图纸吧，到手直接能用。

不戒和尚 · 发表于 2014-11-30 18:37:32

龙州根艺 · 发表于 2014-11-30 18:41:39

wofeizi 发表于 2014-11-30 17:08
& ?# Y% [3 \1 c7 ?2 e( o! [2 B最大的问题是你会不会用cad，现学就麻烦了。软件我有，图电脑里应该还存着，得回家找找。如果急用，而且软件 ...

你太好了我怎么报答

wofeizi · 发表于 2014-11-30 19:51:24

我今晚找找图，明天联系你。

wofeizi · 发表于 2014-12-1 07:15:45

单独摘出了椅圈部分，转成了图片格式。标了两个尺寸，按原大打印就可以直接用了。5拼的榫卯位置也很详细。希望能帮到你，祝顺利！

shiren · 发表于 2014-12-4 22:12:22

去故宫看一下就知道了别看市场上的市场上除了天价的就没有做的好的

我叫阿龙 · 发表于 2014-12-4 22:29:30

圈的最后面是38那么整个圈的五节厚度也是38！宽度随着圈慢慢收小！到前面镂空卷草那收到30！接好后再把圈的两边从背面逐渐打薄！厚度和宽度始终保持一样！这样圆出来顺着摸下来都是正圆形！

steven7522 · 发表于 2014-12-4 23:04:48

本帖最后由 steven7522 于 2014-12-4 23:08 编辑

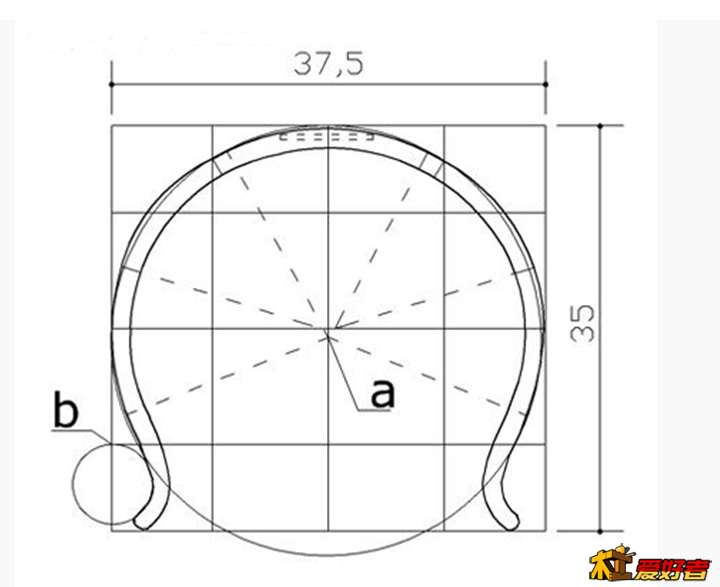

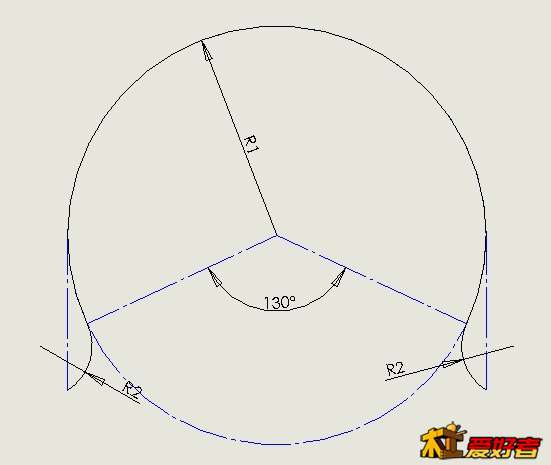

我从Ecke写的中国花梨家具图考中看，觉得这个圈是圆的。至少是圆的一部分弧，我画了个图给你看一看，黑的部分是圈，蓝色的虚线是辅助线。图中有的大弧的半径大约是小弧半径的6倍。图中的角度不是准确的，只是为了画图方便。

海珠 · 发表于 2015-4-30 19:48:01

wofeizi 发表于 2014-12-1 07:15/ h9 {0 }) S: @. t5 x. i
单独摘出了椅圈部分，转成了图片格式。标了两个尺寸，按原大打印就可以直接用了。5拼的榫卯位置也很详细。 ...

朋友好！请教个问题：就是CAD中的图如何才能按1比1打印出来？
另外你用多大的打印机和纸张？我比较笨，刚学着用CAD作图。
不知道如何打印！谢！
