CNC雕刻机

renhua18 · 发表于 2014-11-30 10:40:40

玩木狼发表于 2014-11-30 09:03 & @' [ U! G* Q, K1 d P
我也正在设想这样结构的机子，赶紧把你的具体图纸出来哦。坛子里有人做过这样结构的机子，不知道用了如何？ ...

问题还有很多东西没设计好！！！

renhua18 · 发表于 2014-11-30 10:44:31

yjyygtgu 发表于 2014-11-30 02:05
2 k5 ]4 W) Q K) M& h5 ^( Y9 s要想好用就把龙门柱弄厚些，要不然会振喔

能说说你的看法，要如何弄？

海砂 · 发表于 2014-11-30 10:48:10

qk628 发表于 2014-11-29 18:50 ( C) t6 ?9 I, w: `1 H
本来这结构就是桌面机的，你还要啥铸铁，啥强度呢，请问？

小型雕刻机，那个不是桌面机，请问？
10年前还有这种机型，现在早淘汰了
这个机型很多奸商试过，做出了原型机，没投产就直接废弃了
不是别人傻，是这种机型根本就没法用。

玩木狼 · 发表于 2014-11-30 12:09:04

海砂发表于 2014-11-30 10:48
$ `7 p1 ~2 l8 { Q% n小型雕刻机，那个不是桌面机，请问？% ]" `6 R3 x1 X1 L) n7 z2 f
10年前还有这种机型，现在早淘汰了
& a! [& |+ G ^5 q- `这个机型很多奸商试过，做出了 ...

麻烦你讲讲这种设计的缺陷？如果行程不大我想变形可以忽略吧。

qk628 · 发表于 2014-11-30 13:38:36

这结构是有点“纤巧”，所以不会很多人用，特别是商家。强度要求高就踏踏实实的用大众机型，但这机型和立柱型都是比较拉风的机型，DIY的朋友可以按需求考虑制作。说这机没法用的，要么就是军工级，要么就不懂机械，也说不出因为所以，就知道没人卖。
龙门部分确实是个短板，我想楼主也应该知道，所以在接地最弱部分加固，机械的东西，多个螺丝多个误差，。但他保留了立柱式工作台的稳定，桌面机很多人用的是立柱式的。行程会短，同样占的位置，这结构的x轴行程就多了。还有就是这结构铝材搞定，调整方便。DIY入门是好的选择。别动不动就一两百斤的机器才叫入门。

玩木狼 · 发表于 2014-11-30 20:02:18

qk628 发表于 2014-11-30 13:38 $ X0 q: @$ o! F. B6 M2 y
这结构是有点“纤巧”，所以不会很多人用，特别是商家。强度要求高就踏踏实实的用大众机型，但这机型和 ...

这位兄弟说的比较中肯，优缺点大家都指出来研究嘛。
感觉上面那位兄弟说“根本就没法用”，呵呵，也没有说出所以然来，也不知道他是怎么想出这话的！就像你说的“要么就是军工级，要么就不懂机械”，我看也许不是买不起就是不会DIY！

至于钢板变形问题，我也一直在研究如何防止，我们回过头来想想，如果按雕刻机工作平台和工作范围来说，工作平台变形可能大点，但在平台上的工作范围就小多了，相对来说变形的量也就小多了。
话又说回来，我们又不是用雕刻机造导弹卫星，不就大家在一起玩个文玩乐子嘛，精度？什么是精度？一块牌子、一个把件凭肉眼看不出雕刻问题就是精度！有几个毛人用N倍放大镜去玩文玩啊？要知道，这是木工论坛，精度在木工坛子还真没放在第一位哦！

还是那句话，我认为行程不能大，我现在就不了解工作平台是重好还要轻？Z轴肯定是往轻里设计。

海砂 · 发表于 2014-11-30 21:13:29

qk628 发表于 2014-11-30 13:38 4 N; F5 z" q' D- j8 l7 r( J3 g. m
这结构是有点“纤巧”，所以不会很多人用，特别是商家。强度要求高就踏踏实实的用大众机型，但这机型和 ...

别在这闭着眼睛瞎吹，有本事做一个试试:lol

海砂 · 发表于 2014-11-30 22:20:36

本帖最后由海砂于 2014-11-30 22:21 编辑

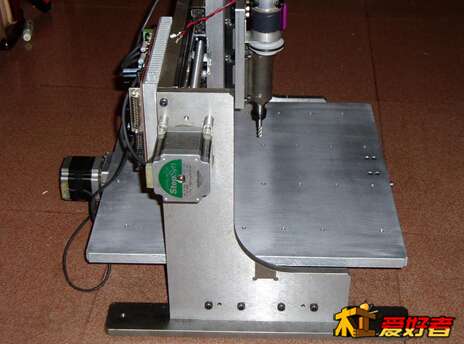

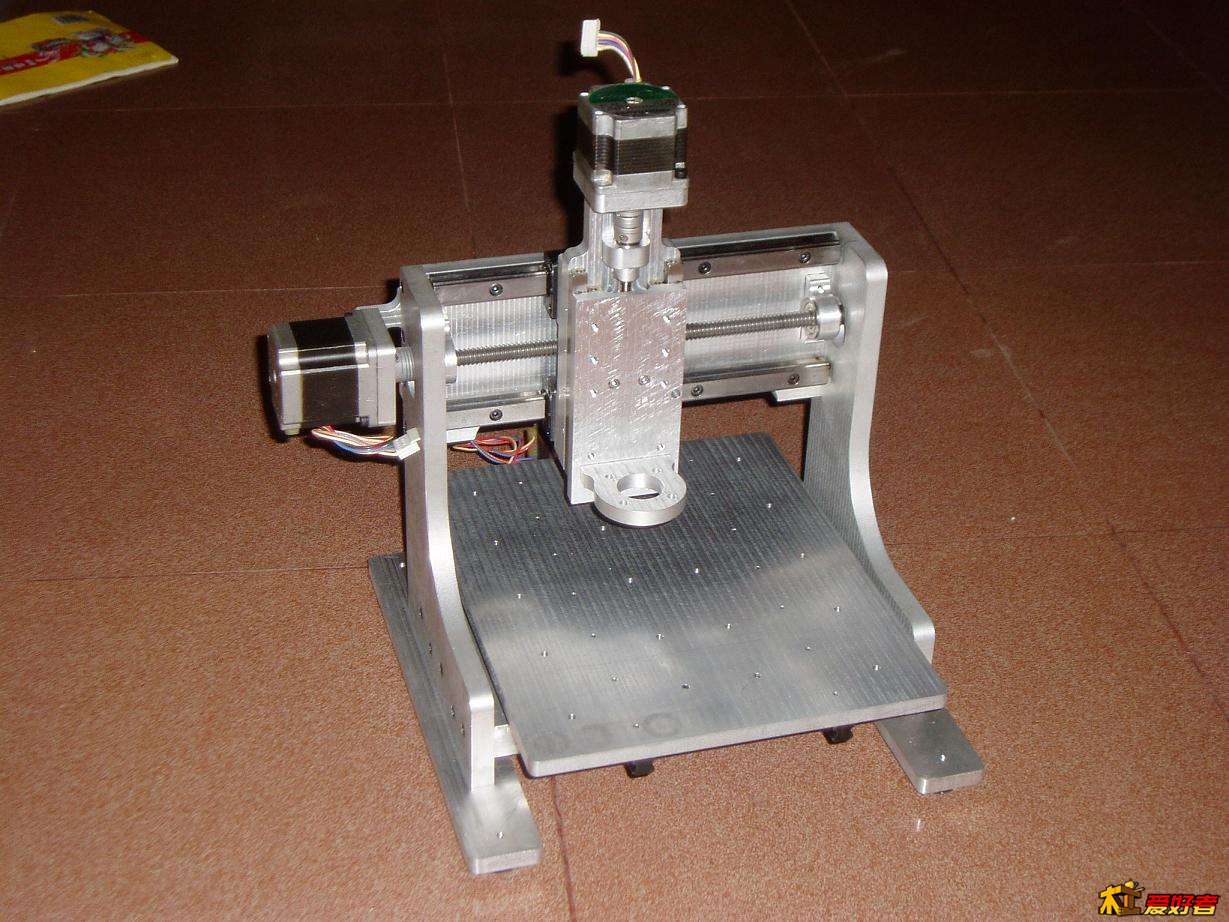

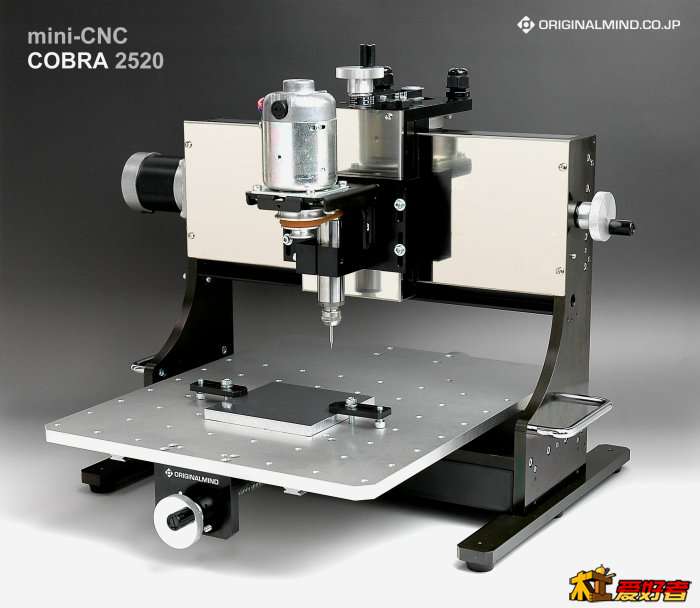

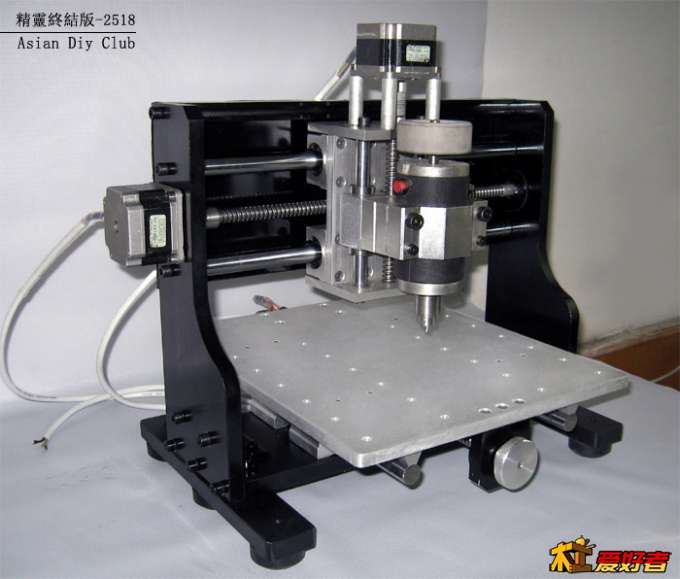

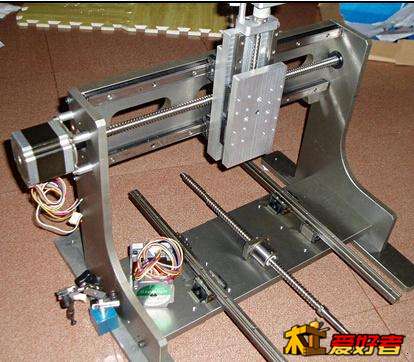

这是这款机型的最经典原型机，国内第一代做雕刻机基本都仿造过，后来基本放弃了，当然放弃是迫不得已的，这种机型的缺陷是非常严重的，严重到无法使用。现在淘宝卖diy雕刻机基本都是2代，或3代了，第一代做diy雕刻机大多都成为先驱了。2.3代做diy雕刻机的就很少仿制这款机型了。
