解剖自制尾顶图。

热爱DYI

很多人问及自制尾顶的内部结构，因太忙未能每人都回答，今晚特意拆解拍图片让大家参考，如有更简单实用的希望能提出宝贵建议。
以前做的后面丝杆轴承座与轴套是用螺丝固紧，做完轴套以后还要做轴承座，较繁琐，现在改为轴套直通孔，后面用块圆铁做为推力轴承座（推力轴承靠背），因为这个尾顶内锥是1号，轴用19mm光轴，丝杆是10mm反牙，而内径10mm推力轴承外径是24mm，所以在轴的那边只能用铜环代替轴承，后面才用推力轴承。

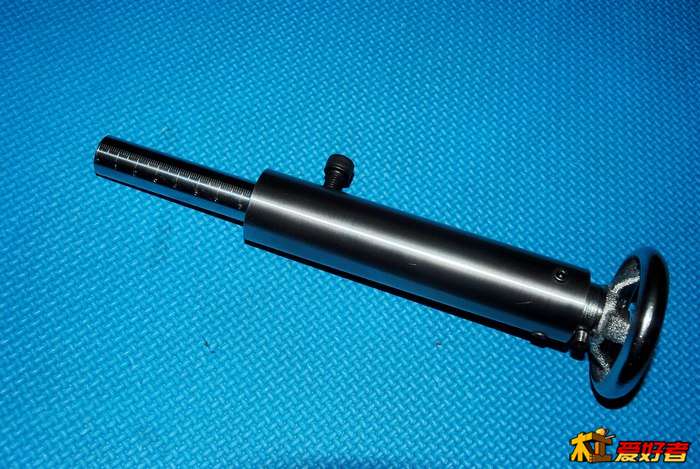

整体

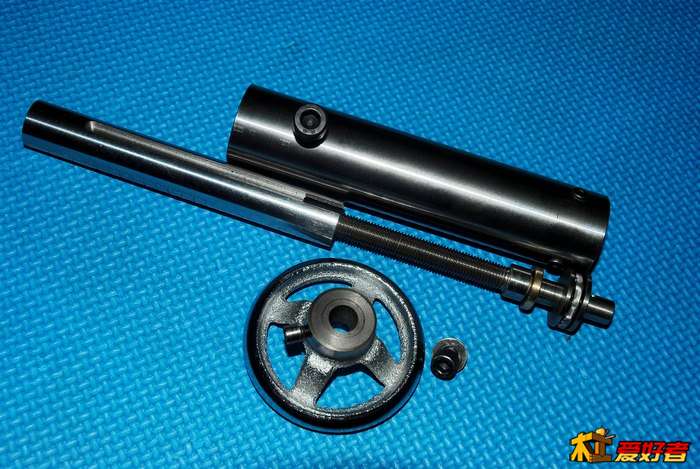

拆解开的全部零件，铜环与推力轴承是被轴套内轴承靠背圆铁隔离开的。

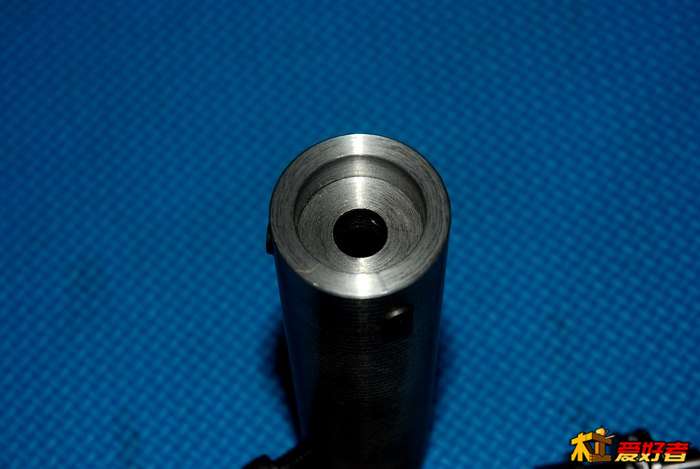

套后面圆铁是推力轴承靠背。

树叶开心

不太明白，推力轴承明白了，但你没有使用其它的轴承了吗？这样转动会不会不同心或者不灵活？

476253337

最近半个月就在机加工点学习了 算是能看懂了  做的确实好 比我前天看的还好

liupengf12

啥叫“尾顶”？楼主先给扫扫盲呗，看不懂

zhanhun100

新手同上，这尾顶是干啥的，看不懂！！？？

热爱DYI

树叶开心 发表于 2014-11-28 23:11
不太明白，推力轴承明白了，但你没有使用其它的轴承了吗？这样转动会不会不同心或者不灵活？

唉，无语，上面最后一句明明说了用了一只推力轴承！推力轴承作用不是保证同心，它是承受压力。那块圆铁的内孔才是保证同心。

树叶开心

热爱DYI 发表于 2014-11-28 23:40
唉，无语，上面最后一句明明说了用了一只推力轴承！推力轴承作用不是保证同心，它是承受压力。那块圆铁的 ...

明白了，就是轴和套筒之间是滑动摩擦的。

热爱DYI

树叶开心 发表于 2014-11-29 00:04
明白了，就是轴和套筒之间是滑动摩擦的。

很多便宜的成品车床需要轴承的地方其实都是铸内孔，我现在用着的这台6123尾顶连推力轴承也没有！尾顶丝杆旋转外不需要很高精良的同心度，但是要求轴内螺纹要同心、丝杆要直。

18577345518

楼主能帮做一个么？正愁这个呢

来自:Android客户端
广西壮族自治区桂林市叠彩区九华路

热爱DYI

18577345518 发表于 2014-11-29 00:52
楼主能帮做一个么？正愁这个呢

来自:Android客户端

现在真的忙不过来，这个是因为正在做一台微型床，要做尾顶所以同时做两个，这个明天就发给他了。如果不急的，等明年1月底帮你做吧。

senzh01

学习，顺便帮顶！

sun9v9

这个尾顶真是好的解决办法。楼主你好。我也正在筹备微型车呢，有时间能不能多做一个给我。

高兴2012

问下，套筒内的M2怎么加工的呢？谢谢。作用的钻头！

gxyaocity

楼主解释得很好，学习了。

cddaba

很好的教才，感谢楼主无私奉献。
