自制滑轨电机钻

trampufo

爱火鸟 发表于 2014-11-26 23:52
楼主这电机和我现在用的一样，应该是一家店买的吧，呵呵！

" X$ ^2 d) T* ]6 f( j# K嗯嗯，那一定是的了，还可以

trampufo

龚恬 发表于 2014-11-26 23:51
" N4 ?: d5 k* j) _楼主，好创意，借鉴啦，谢谢了

5 P8 Z3 J# W7 F+ D# m( j谢谢鼓励！！

trampufo

IT木匠 发表于 2014-11-26 23:37
( ?# g: j+ A6 L7 g) Z: E6 Z找几个 再小点的轴乘,  直接放进凹槽内. 不是更好..

没找到哦(⊙o⊙)哦

trampufo

pingsqr 发表于 2014-11-26 23:16
创意无限。这种电机看过，可以用作精密钻磨，不过电源不好配，楼主可以透露一下电源情况吗？

电源是复制电源卖家建议的，用4个苹果12v电源串联成的
. Z/ ~. R9 l' ~$ e. X9 I9 {. h

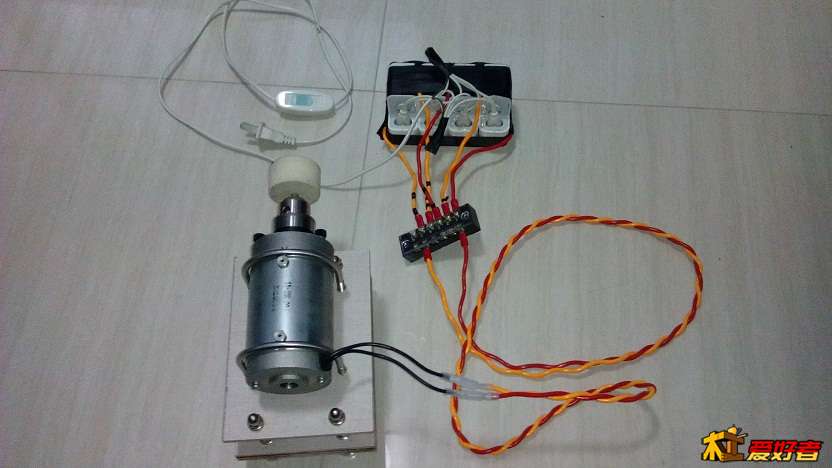

全图

6 O0 w+ _! ?1 d# r6 |. ?
这是全图，很丑，不过挺好用，最大48V，电机力量挺大。
- I" W/ [9 m+ G+ x3 M; T
+ O* K% Z2 C. j; g* B% p

电源输入，用了个风扇开关接220v

! u8 u0 T/ m6 q8 ?; `  u3 Q; P

0 o- ^9 m4 G. `3 q- F0 F

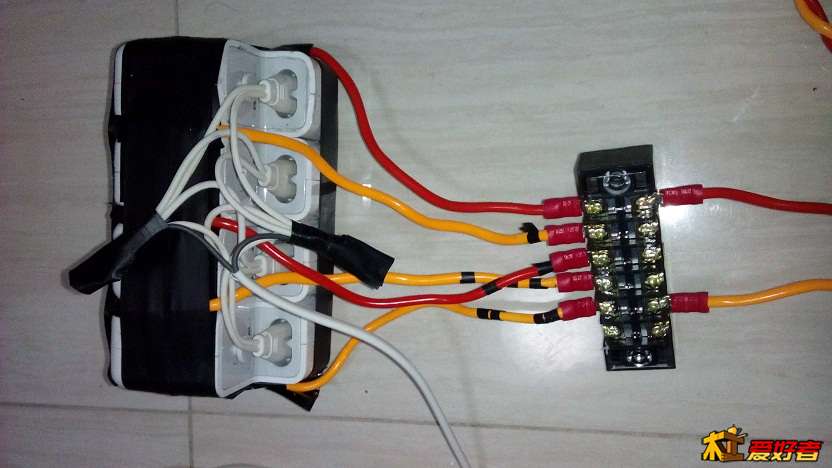

4个苹果电源串联，接出5根线，可调整12,24,36,48V四种电压，用接线盒子调整，就是需要每次用螺丝拧

, m  o3 r2 T% N
& w# K% R0 F3 x: K/ X$ z: j串联电源很麻烦，需要焊接串联

+ h  X5 w5 h5 `7 z) Q" Z1 f

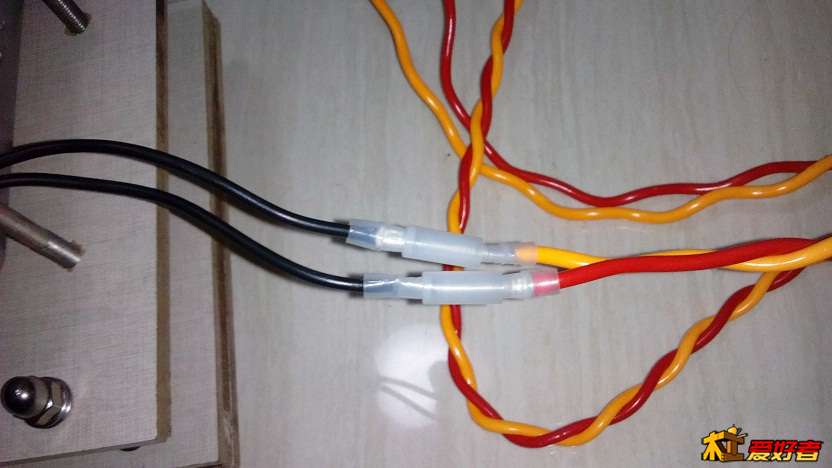

输出端，子弹头公母插头，方便拆卸

5 ?1 A% o4 W! n3 q5 y5 c, ]' c
" ^9 z' }$ K! l% a8 @) G  y2 t从单位借了冷轧钳压的子弹头插头，插拔方便。

鹰知己

电扇的电机可以用吗？
% w) L0 S7 x" ?7 F

wjl992006

很不错的构思

巧手无用

很好，自己动手丰衣足食

deitiqpl

轴承用的很好。我在做滑块键槽条。比较麻烦。感谢您的思路。请教轴承型号

trampufo

鹰知己 发表于 2014-11-27 07:26
8 X) S2 Z# k0 Z" a6 S电扇的电机可以用吗？

我的是15元的电扇，电机很差劲，不能用，好点的电扇应该可以吧！

罗非

罗非 发表于 2014-11-26 22:30
创意无限，想问问电机的型号，扭力多大，够用吗？

& |/ h" ]; K# v$ A7 ~. M$ s# n: H谢谢。找找看
; _0 r" n0 V% s0 w

trampufo

deitiqpl 发表于 2014-11-27 08:23
轴承用的很好。我在做滑块键槽条。比较麻烦。感谢您的思路。请教轴承型号

小轴承，型号636zz

pingsqr

trampufo 发表于 2014-11-27 06:38
电源是复制电源卖家建议的，用4个苹果12v电源串联成的

. n" V1 E( R) ^3 Q$ k谢谢，介绍的太详细了，解除了我的困惑。实际使用中耗电量咋样？不好意思，问题有点多。
" E  @& {0 {9 |  ~( ^! H* U

在路上1979

佩服！工具DIY，感觉很爽！

itsddt

感觉这种滑轨的承重能力有限度

阳光道

这个电机扭力小了，换个电机吧
