请问这种榫卯结构是怎样的？

小陈木匠 · 发表于 2014-11-25 10:07:38

这个比粽角榫缺横向的拉力，横向全凭胶了

laohu271828 · 发表于 2014-11-25 10:21:47

6楼正解。
可以搜索下，辛全生师傅做过这个视频，叫“三趟线”，就是三方连接+外皮拼角。在一些箱柜中出现，强度好于“粽角榫”，美观度差些。

潍坊于彬 · 发表于 2014-11-25 10:28:30

辛老做的三趟线就是这个。道理应该一样吧，有视频。

pha · 发表于 2014-11-25 10:32:59

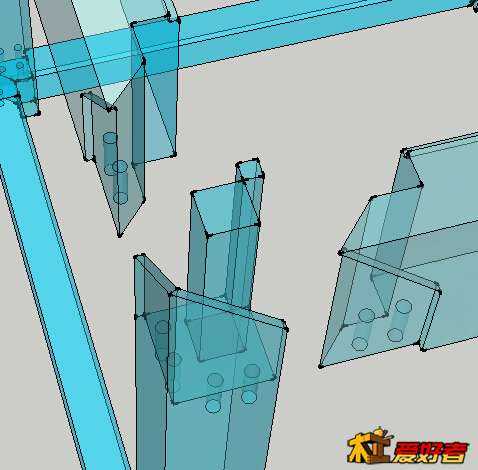

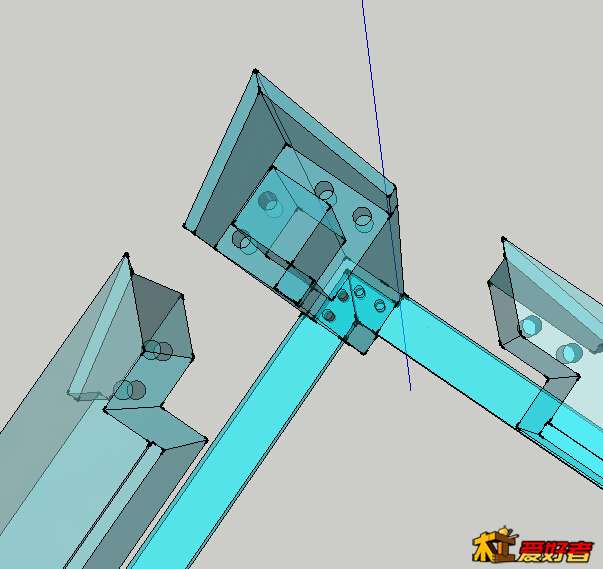

这是我设计的

fanyang95 · 发表于 2014-11-25 10:33:54

五金和木头相结合，才是强度和美观的和谐结合

pha · 发表于 2014-11-25 10:44:37

小陈木匠发表于 2014-11-25 10:07 4 R. p" Z& ]! Z0 ?, p$ ~. o
这个比粽角榫缺横向的拉力，横向全凭胶了

同意这个说法,纵向也是不够支撑大的鱼缸

pha · 发表于 2014-11-25 10:48:56

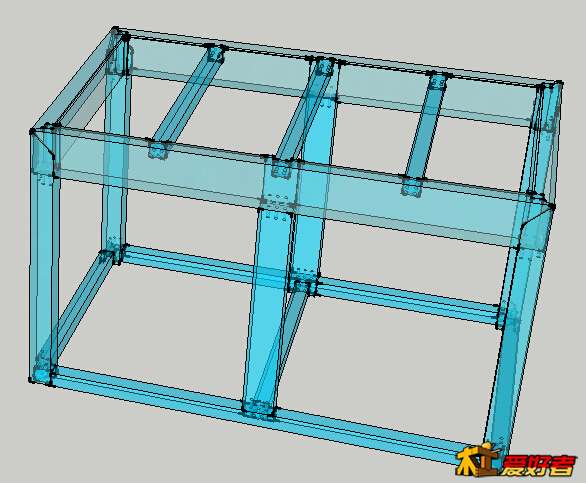

我1.2米的鱼缸架子大概是这样的

xieheshang · 发表于 2014-11-25 12:39:07

受教了！！

killenter · 发表于 2014-11-25 14:41:27

pha 发表于 2014-11-25 10:48
% ^ P8 K& t j4 S. T/ y) K我1.2米的鱼缸架子大概是这样的

这个好像够力了！！

grhua · 发表于 2014-11-25 15:03:17

本帖最后由 grhua 于 2014-11-25 15:10 编辑

killenter 发表于 2014-11-25 10:07 5 v$ ?% Y$ [ M& C
我也觉得没底，只有2个榫

结构略作修改，增加一个受力面，榫头本身的承重应该问题不大。

a-0

a-1

a-2

淼渺 · 发表于 2014-11-25 20:00:30

学习学习再学习

jixianlang · 发表于 2014-11-25 20:41:02

草图大师太厉害了

fucuilin · 发表于 2014-11-25 21:00:45

在上边不受力的情况下才用这种榫了，如要受力还是三碰肩好些

柏叶 · 发表于 2014-11-25 21:02:09

收缩奴一样

飞行堡垒 · 发表于 2014-11-25 21:37:57

pha 发表于 2014-11-25 10:32
- s# g6 J2 a h2 ]( ]- f这是我设计的

这个是什么软件额？
