自制的高精度小台钻。

newnew007 · 发表于 2014-11-22 18:54:05

白沙烟发表于 2014-11-22 17:27 * n4 n6 k7 _& @* @! B
做得真好，想仿一台，能告之底座上的立柱孔(多大)是怎么加工的吗？谢谢。

白沙烟，看不明，手把至下压部份，可否给我解释一下。我理解，手把部份，中心那条轴是可转动，当拉下把手，怎使钻头下降那部份有点不明。谢谢

白沙烟 · 发表于 2014-11-22 19:38:14

newnew007 发表于 2014-11-22 18:54
4 \' X/ S# N4 N5 i# g d. v1 z白沙烟，看不明，手把至下压部份，可否给我解释一下。我理解，手把部份，中心那条轴是可转动，当拉下把手 ...

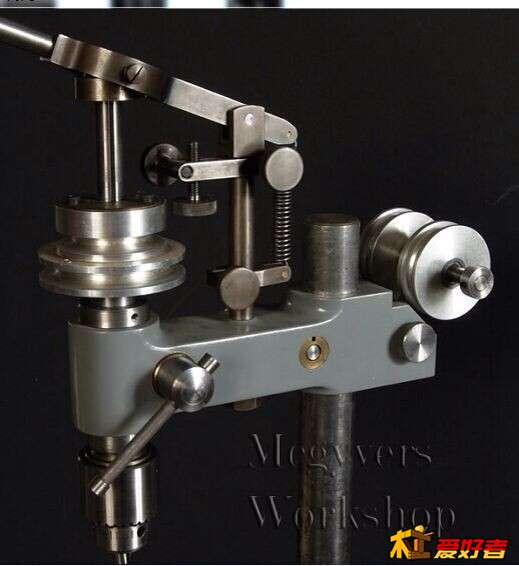

个人理解，电动机与上铝块为一体，手柄尾部(在托架上)转动，上铝块上一个连续杆，杆上下部一个螺杆，手柄就放在螺杆上，手柄下压，带动上铝块向下滑动，松手后依靠弹簧向上顶起，(参看楼主第三图)，不知对否，供参考。

什么跟什么 · 发表于 2014-11-22 19:55:08

什么跟什么 · 发表于 2014-11-22 19:56:46

白沙烟发表于 2014-11-22 19:38
+ _ z# _8 p4 F: W个人理解，电动机与上铝块为一体，手柄尾部(在托架上)转动，上铝块上一个连续杆，杆上下部一个螺杆，手柄 ...

理解正确，里面是个齒轮箱

什么跟什么 · 发表于 2014-11-22 19:58:58

qb9896 发表于 2014-11-22 18:54 + f/ ?8 Y2 p* Y" i% w$ t
看着漂亮啊

过奖了。。。呵呵。

XZMH · 发表于 2014-11-22 20:08:45

很想知道电机的转速？和变速后的转速各是多少？谢谢楼主！

hw1999 · 发表于 2014-11-22 21:16:25

上个教程分享一下、、、、、、、、、、、

666wly · 发表于 2014-11-22 22:39:32

做的真漂亮，楼主应该花了不少的心思啊

什么跟什么 · 发表于 2014-11-22 23:33:39

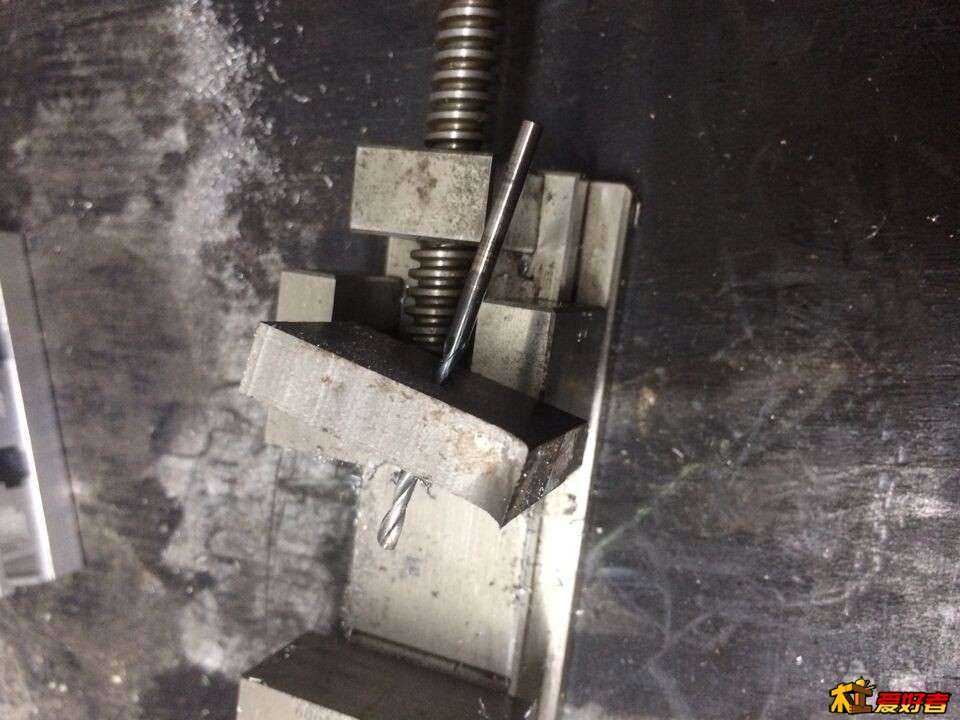

45#钢，12mm厚打穿

什么跟什么 · 发表于 2014-11-22 23:38:01

/db北方的狼 · 发表于 2014-11-23 09:05:49

是齿轮减速的吧我也做了一个电机直接驱动的

什么跟什么 · 发表于 2014-11-23 09:17:52

/db北方的狼发表于 2014-11-23 09:05 4 D+ v$ j4 Q. x: ]
是齿轮减速的吧我也做了一个电机直接驱动的

对的，齿轮减速。

生哥 · 发表于 2014-11-23 09:20:01

刀度应该不大，为什么不用大点的电机，搞皮带传动

来自:Android客户端

sdlcwhg · 发表于 2014-11-23 09:20:05

挺精致的制作，欣赏。

什么跟什么 · 发表于 2014-11-23 09:27:25

生哥发表于 2014-11-23 09:20 * d) ?2 _4 i" u2 z( {, h5 g- \% s
刀度应该不大，为什么不用大点的电机，搞皮带传动3 C# h4 E7 R1 Z0 }* g) t: t" C

/ d& a3 i, @, P9 Q% P* ?来自:Android客户端

这个主攻精密孔的，电机已经完全满足扭矩要求了。皮带传动会增加成本，我不是不想，但是简洁是最重要的。
