做小车用3060铝型材好还是用纺织机轨道做好？

老羽

玩木狼 发表于 2014-11-23 11:20
% k% m0 H  M* s5 |( L( p& g目前采购的东西到家就这些，还有电机、轴、纺织机凹轨、活动顶尖等等还在路上。。。。。。
" ]6 G) R* d* i. u- g2 s
到时候DIY我会 ...

; s9 D* f9 ?8 i+ x纺织轨道配什么样的滑块？能否详细给图或链接看看？谢谢
$ R$ y+ K9 w: i) E1 h) p5 L" X7 D: _5 z; ~' p

老羽

玩木狼 发表于 2014-11-23 11:20
" u0 C6 A& W: {1 Y6 x  D" V2 N目前采购的东西到家就这些，还有电机、轴、纺织机凹轨、活动顶尖等等还在路上。。。。。。
% |6 G* S+ b+ _, Y
到时候DIY我会 ...

+ T( R4 G; N* p$ W' Q* o/ T纺织凹轨和燕尾轨，两者哪种好？我看图片，凹轨的滑块是可以直接放在凹槽里的，这样不是没办法卡住吗？
2 H+ Q( F: p- \, c! U

玩木狼

老羽 发表于 2014-11-25 10:57
纺织凹轨和燕尾轨，两者哪种好？我看图片，凹轨的滑块是可以直接放在凹槽里的，这样不是没办法卡住吗？

上下用M10的螺丝就能锁紧了
1 t$ a' T! r7 n, D$ U, d

DSTOME

老羽 发表于 2014-11-25 10:05
  ]; W& Z- T, U8 a) [纺织轨道配什么样的滑块？能否详细给图或链接看看？谢谢

/ f8 Y; ^8 O( L+ k' z8 z3 P原配的，你在买纺织轨道里通常有相配的滑块买的

DSTOME

老羽 发表于 2014-11-25 10:57
纺织凹轨和燕尾轨，两者哪种好？我看图片，凹轨的滑块是可以直接放在凹槽里的，这样不是没办法卡住吗？

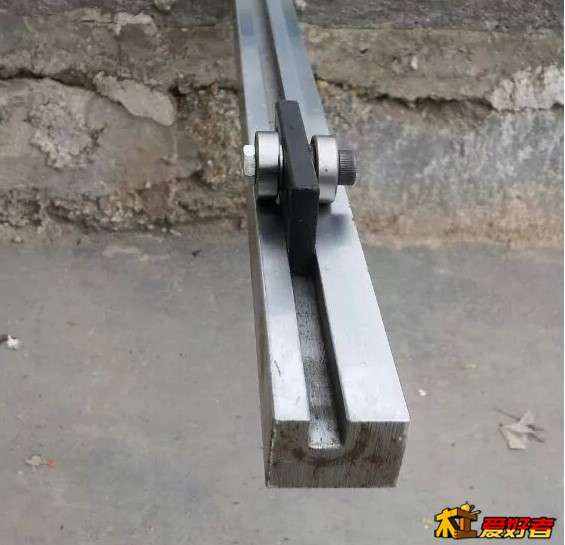

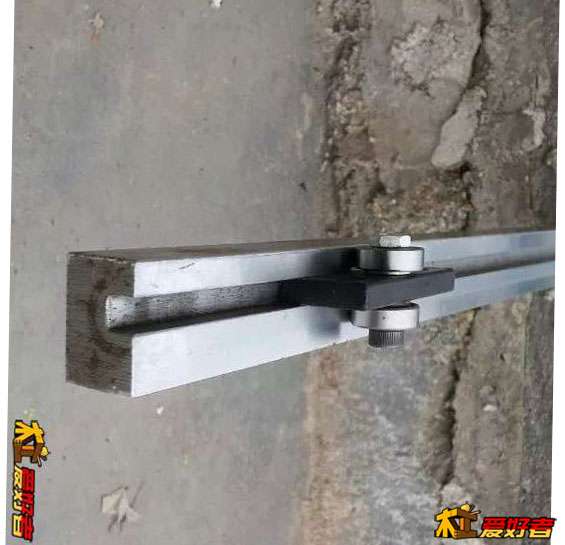

, \% ?8 z9 H9 X  C' c' d纺织凹轨不是正放，两边睡，凹的就面对面，就可以卡了,
8 u! Q( _0 k) S- V3 `$ P

老羽

DSTOME 发表于 2014-11-25 15:02
3 \8 @4 ?" l" T0 r% J5 V2 {7 d0 E7 ]纺织凹轨不是正放，两边睡，凹的就面对面，就可以卡了,

* ?: j. z, A9 `& \4 n哦？如果这样侧放凹轨，那滑块的轴承不是没有受力？滑块在滑槽里直接摩擦啊
" P( ?8 `- u& l

DSTOME

老羽 发表于 2014-11-25 16:33
哦？如果这样侧放凹轨，那滑块的轴承不是没有受力？滑块在滑槽里直接摩擦啊

轨道打洞固定

老羽

DSTOME 发表于 2014-11-25 17:26
轨道打洞固定

" N/ }9 w- Z. p6 i. O明白的，我只是想说，这样放滑块的话，如果滑块上面安装了刀架，或尾顶的话，受力的重心不是轴承，是滑板本身，会不会时间长了，由于磨损导致滑动有移位，从而引起例如尾顶的不同心，刀架抖动之类的问题？

DSTOME

老羽 发表于 2014-11-26 17:58
明白的，我只是想说，这样放滑块的话，如果滑块上面安装了刀架，或尾顶的话，受力的重心不是轴承，是滑板 ...

" H- [( m1 P5 E+ U0 o7 R4 W这个不知道啦~~不过有好大可能，专业机床应该好很多
2 y1 F7 E: D5 A+ x4 }4 ~5 P

玩木狼

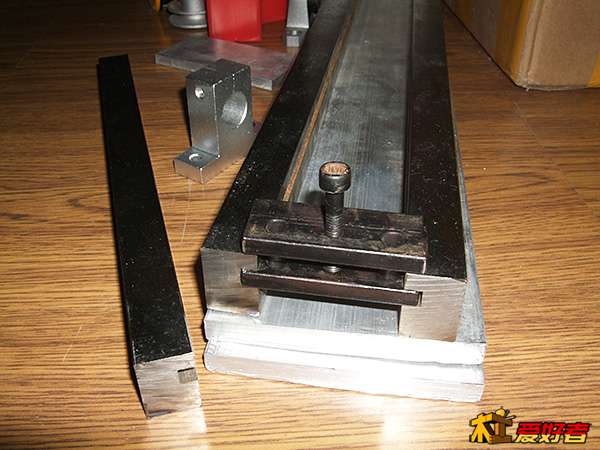

我的材料还没有到齐，尾座我是这样锁紧的，下面用原装滑块，上面是铝合金板装尾座。但我用8#
槽钢，这样宽了，还要把两边切掉点，具体我做好给大家看。
* E7 r6 t4 Y8 N. r/ U/ a- h至于时间长了是否磨损这不必担心，尾座是手推动的，基本不会磨损，轨道凹槽里面清理干净上点黄油就可以了。
% a5 f( @3 n+ U; C) {
5 ], }1 s5 P' a

DSTOME

玩木狼 发表于 2014-11-26 22:49
/ @3 Z" R6 j! a$ ]# N2 {我的材料还没有到齐，尾座我是这样锁紧的，下面用原装滑块，上面是铝合金板装尾座。但我用8#
7 L2 I/ E4 D) d" V$ h槽钢，这样宽 ...

看来要等你做好，用来参考才买材料了，也是用228元的65mm卡盘吗？
; ~0 v8 X% M; i

shenqiu06

路过学习
