40.60元 DIY １米长圆木榫定位器

木匠乙 · 发表于 2009-4-9 19:32:19

本帖最后由木匠乙于 2009-4-9 20:44 编辑

厨房橱柜制作，放弃燕尾榫连接后，改为圆木榫和三合一连接。
（放弃燕尾榫的过程和原因见：
http://www.zuojiaju.com/thread-31778-25-3.html
）

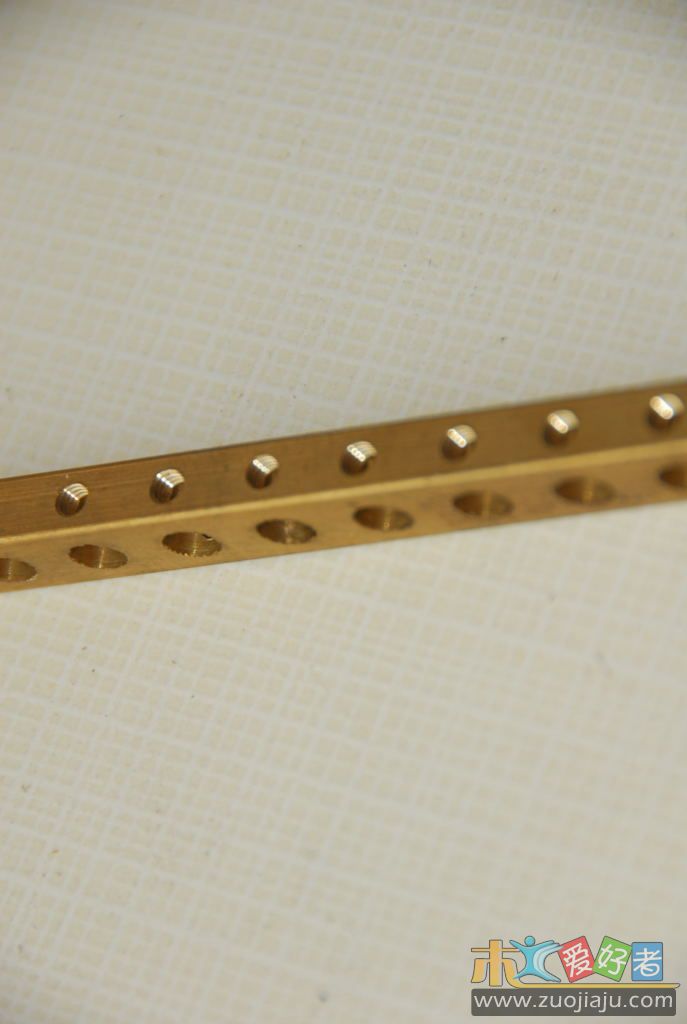

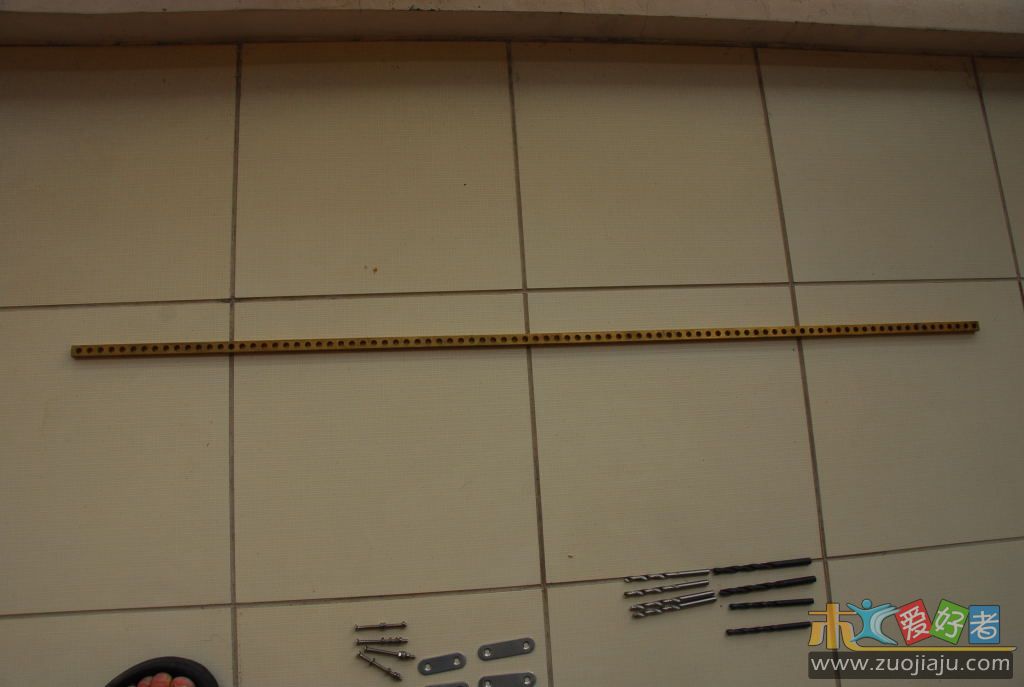

既然改为圆木榫连接，大量的打眼势在必然。精确定位成了问题，不然一个个量可不是办法。先是考虑顶尖，五金市场买不到，看了网上的定位器，不错！！好贵！！！不知道市场上有没有可以利用的东西，是不是可以 DIY一个呢...... 找材料的过程略。。。。。。。材料如下： 1米长，铜制接线端子一条 35元

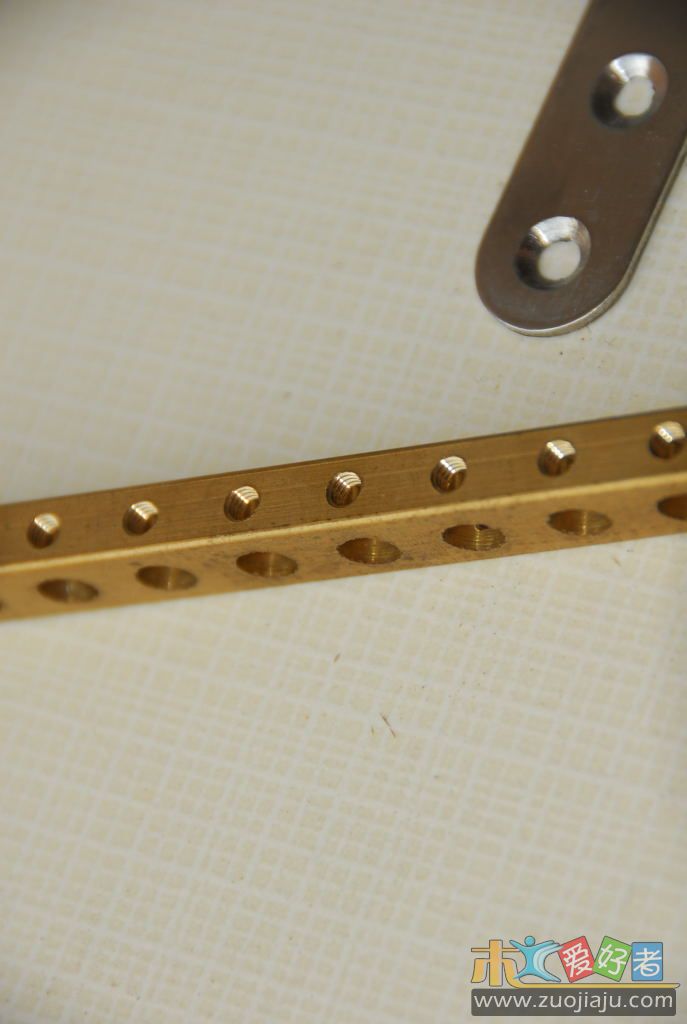

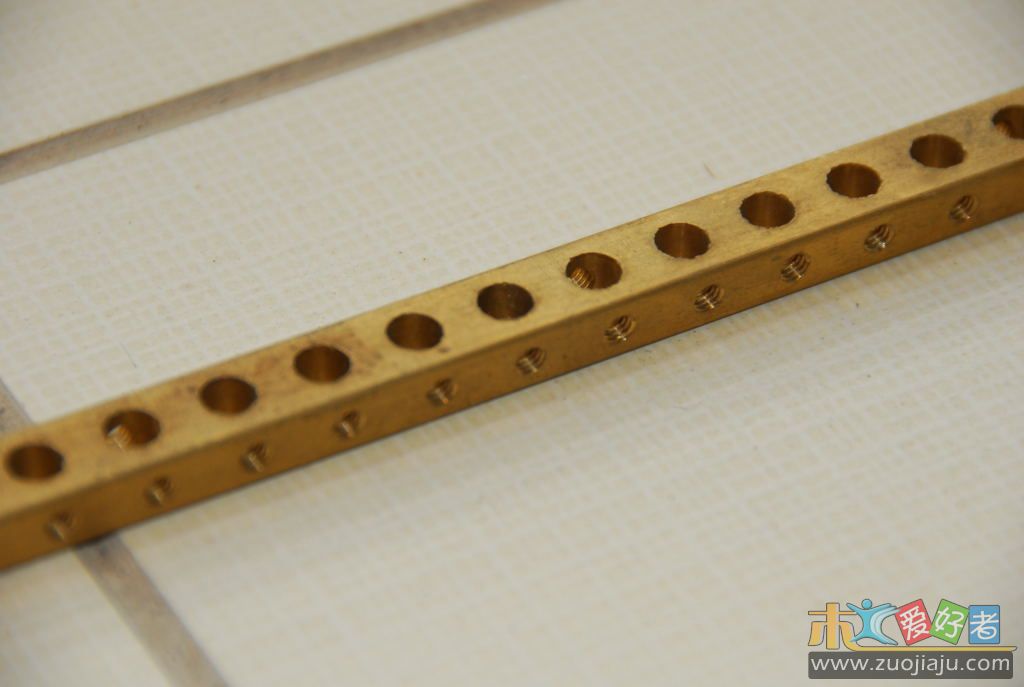

孔径刚好是 6mm，侧面的可以上螺丝的眼多多。

木匠乙 · 发表于 2009-4-9 19:34:21

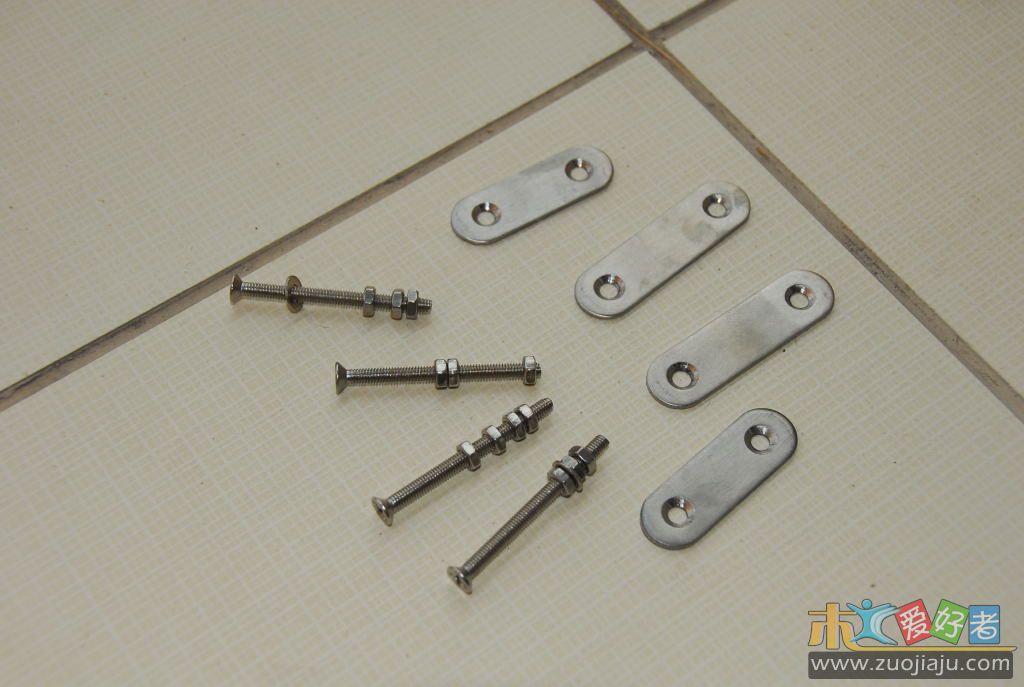

连接直片 40mm 50mm 各2 个共 4元
不锈钢螺丝 4条（带两个螺帽一个垫片）共 1.60元（实际上买了10条备用）

木匠乙 · 发表于 2009-4-9 19:35:46

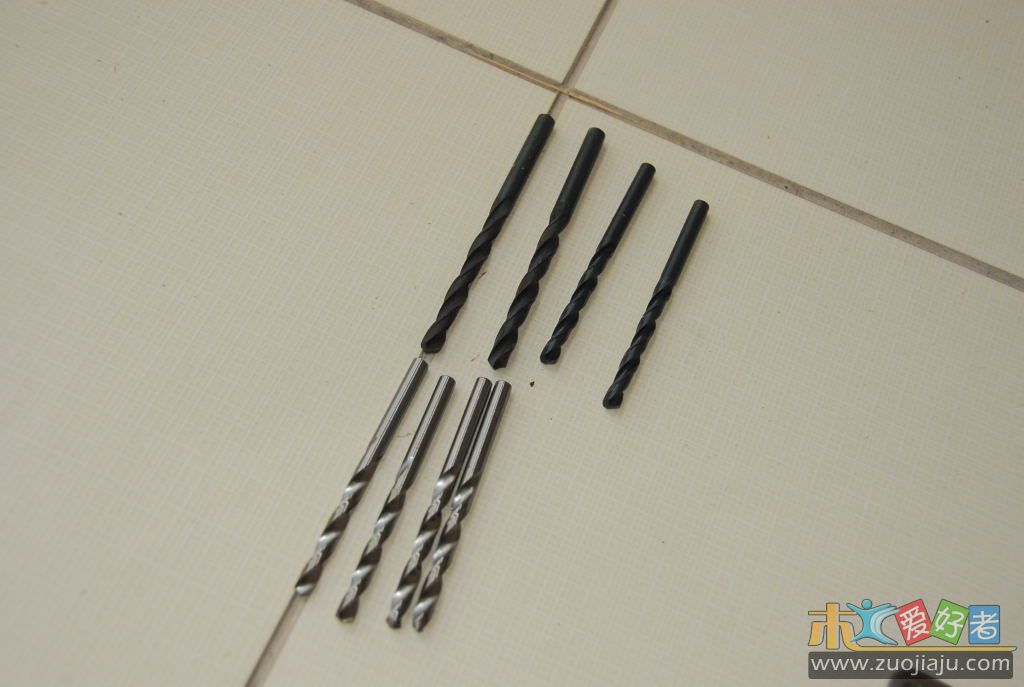

5.8mm 钻头 4 只 6mm 两只通孔用 7mm 两只切倒角用这些属于工具，不计算在价格中

木匠乙 · 发表于 2009-4-9 19:36:19

材料总计　

３５＋４＋１．６＝４０．６元

木匠乙 · 发表于 2009-4-9 19:37:39

用７ｍｍ钻头把各个眼上端倒角，免伤工作用５．８ｍｍ钻头

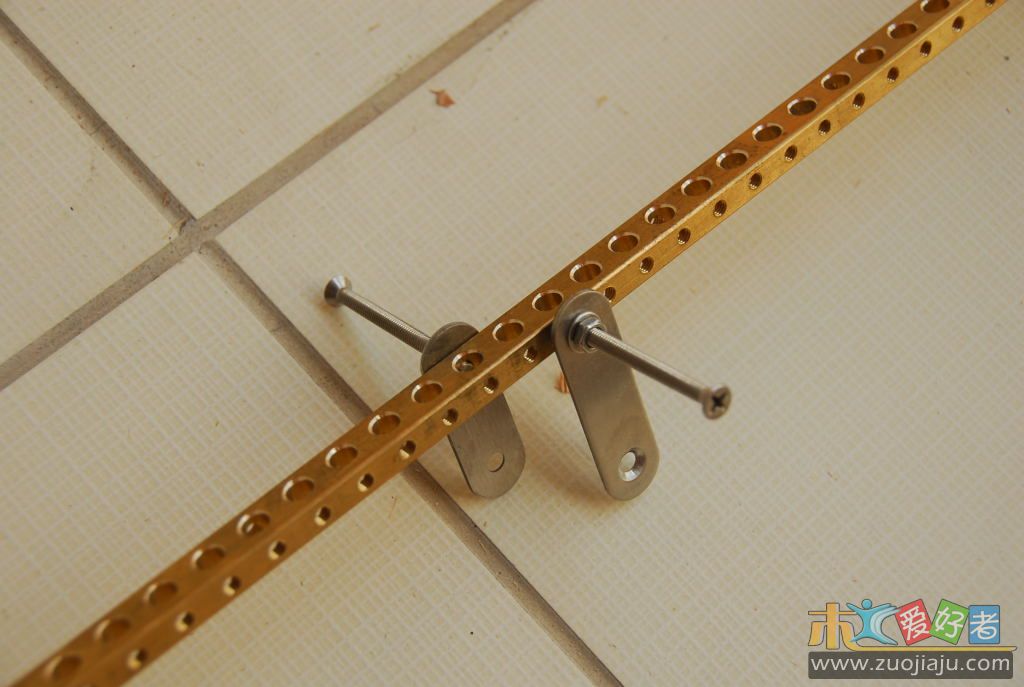

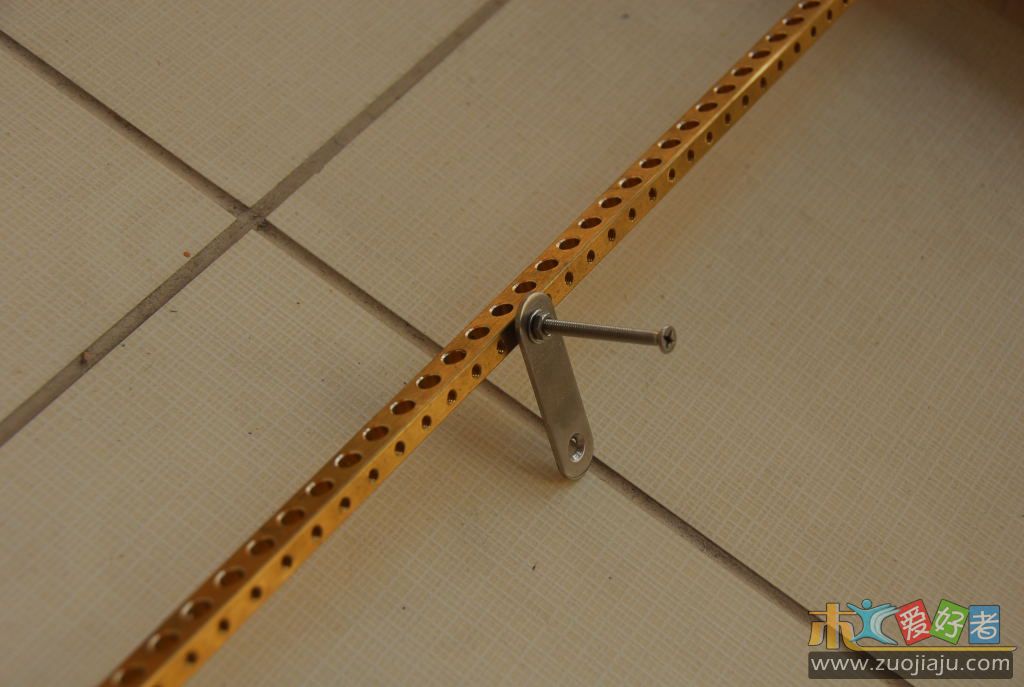

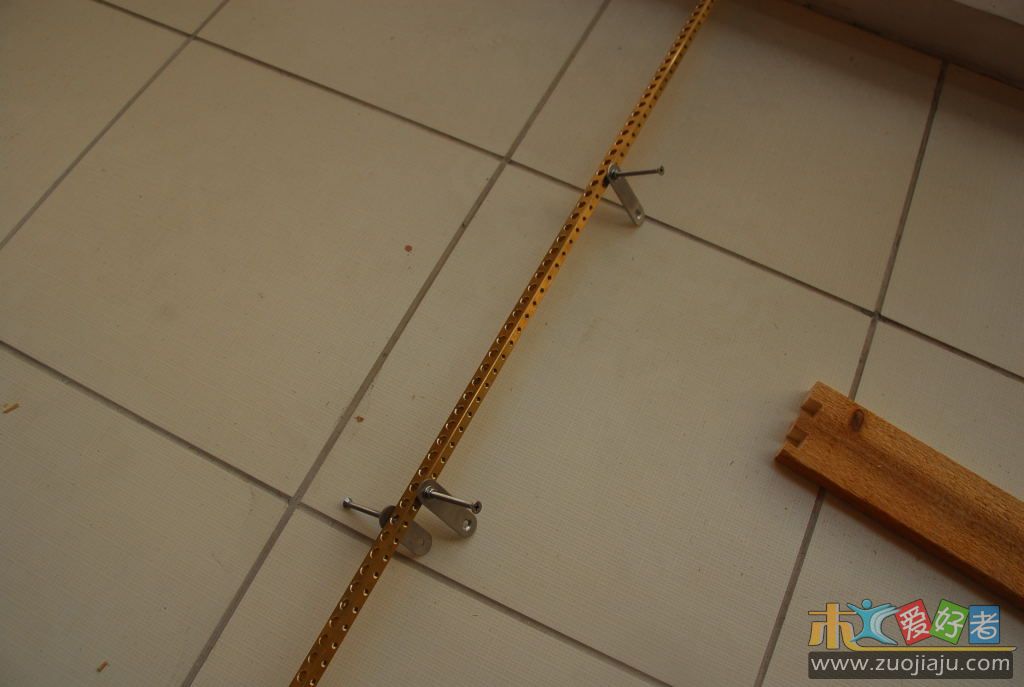

然后组装　

木匠乙 · 发表于 2009-4-9 19:38:40

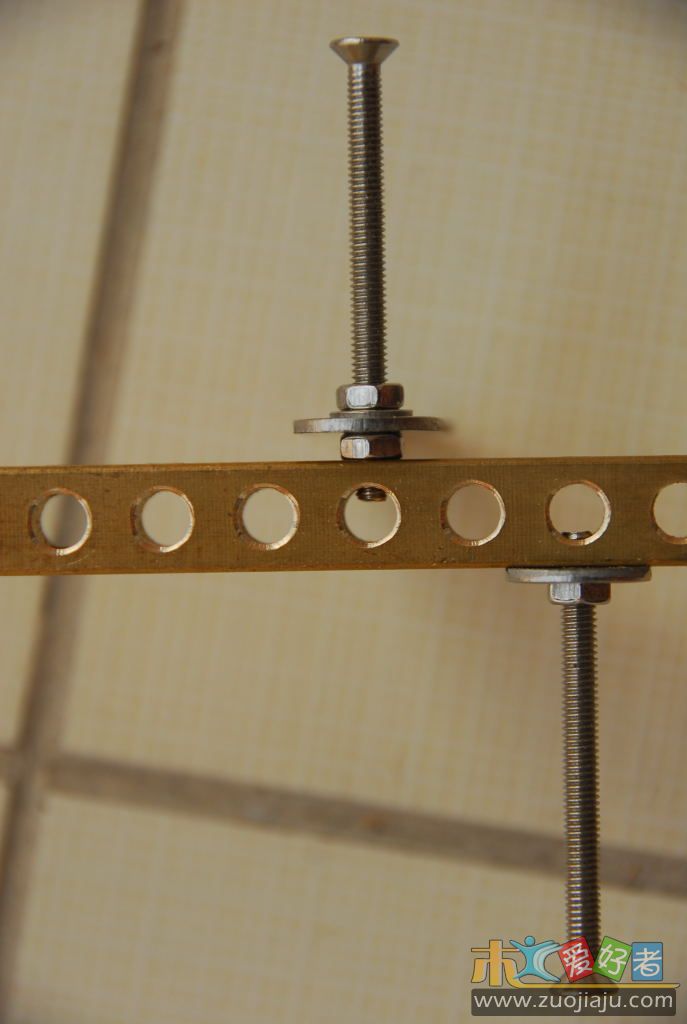

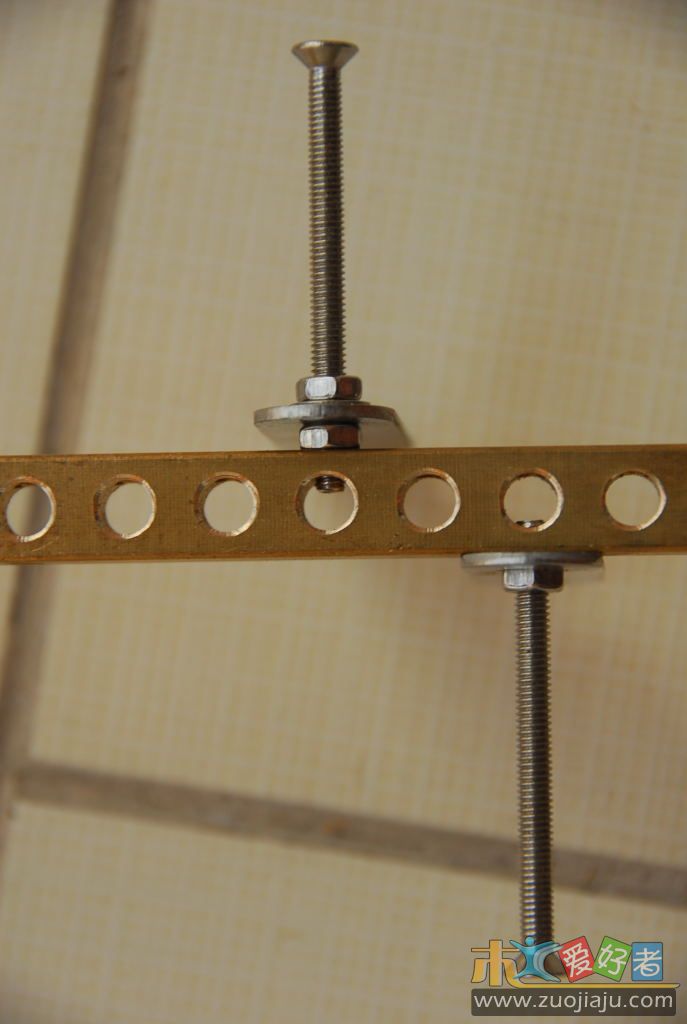

紧贴铜条的直片为　板端限位
双螺帽直片为板厚控制限位，可以加减螺帽或者垫片调整适用的板厚．

木匠乙 · 发表于 2009-4-9 19:41:08

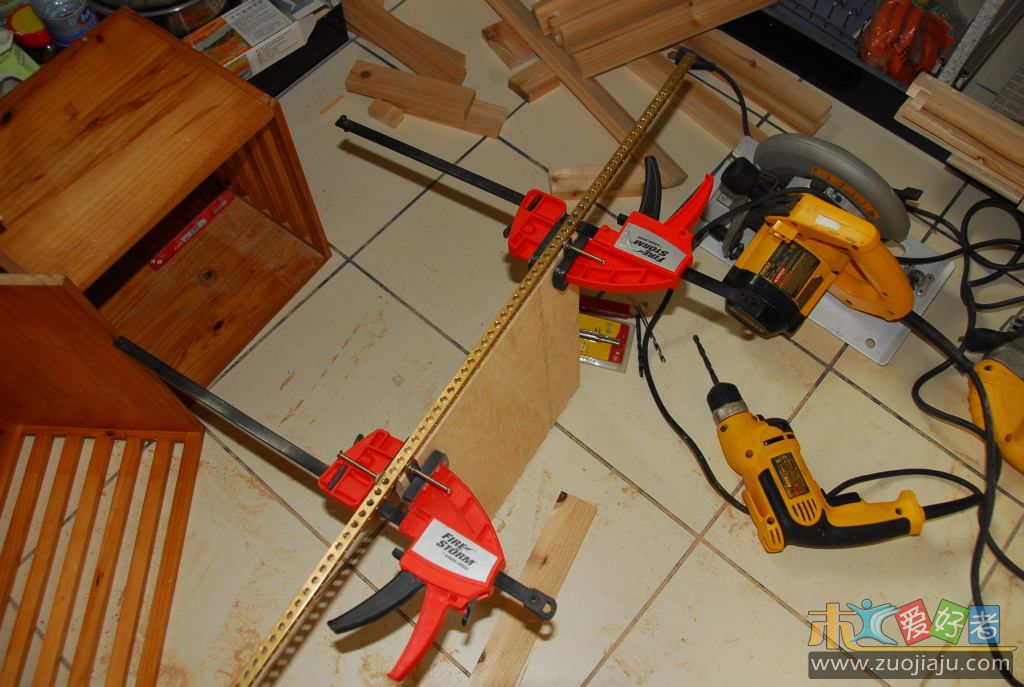

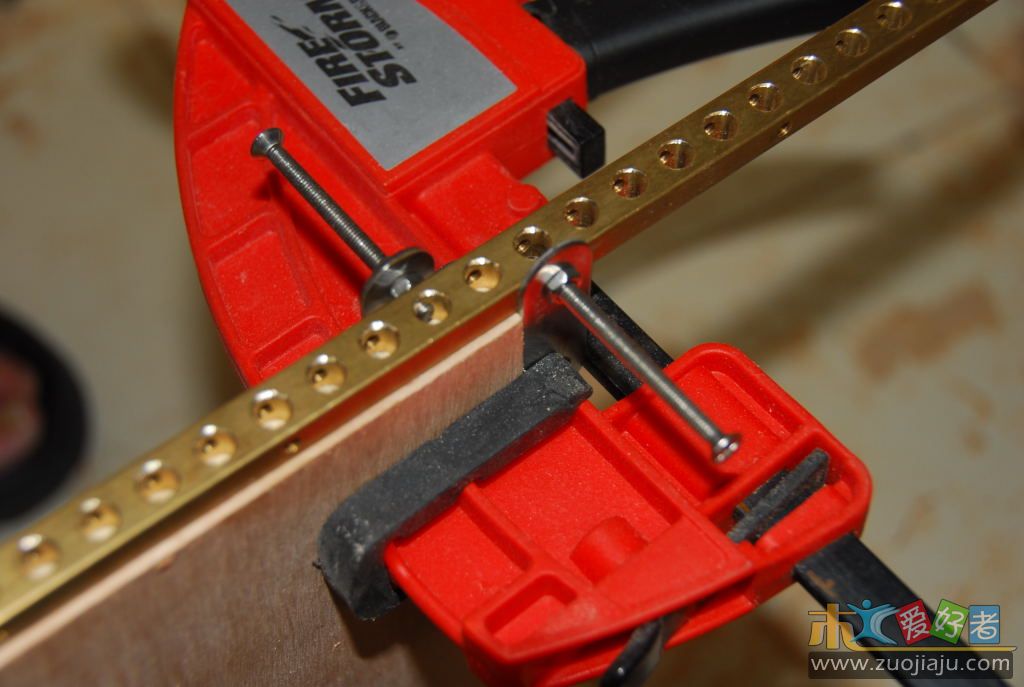

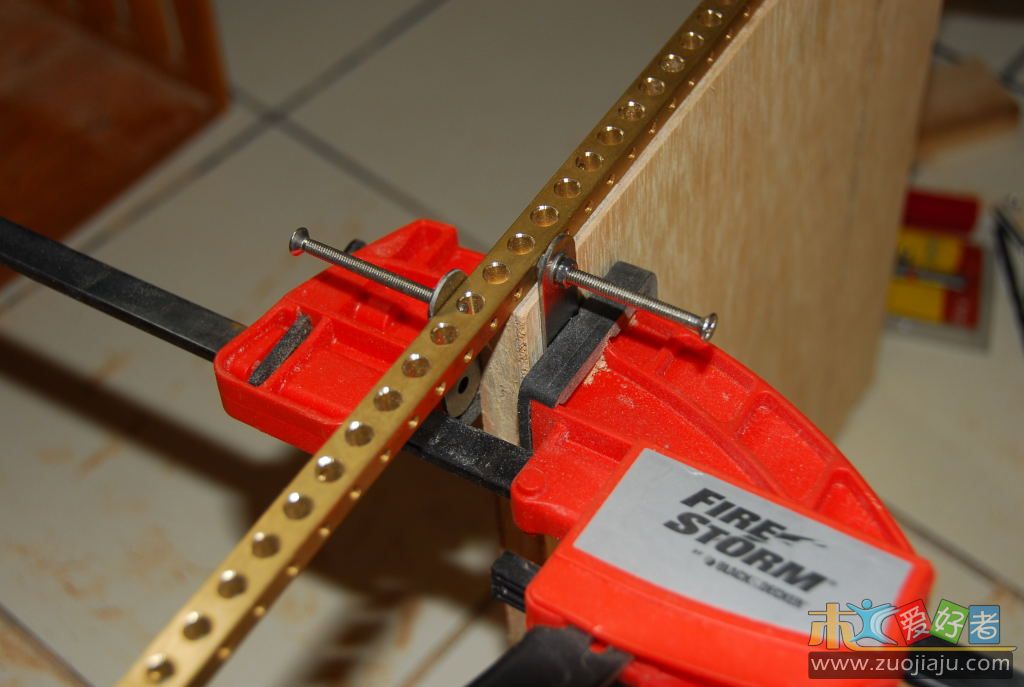

固定到工件上

木匠乙 · 发表于 2009-4-9 19:42:19

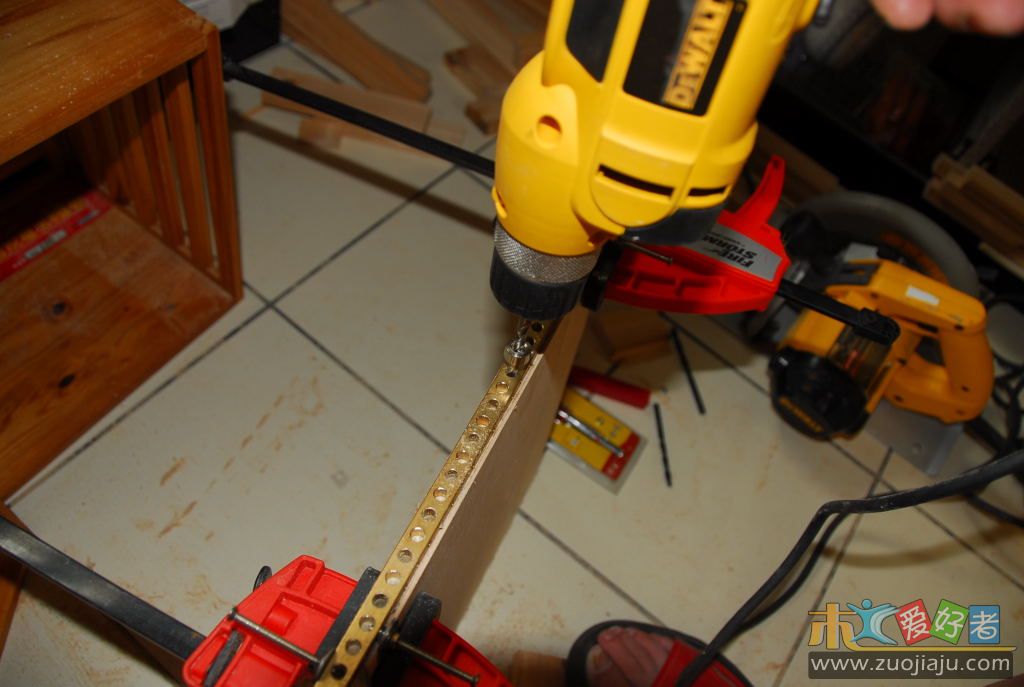

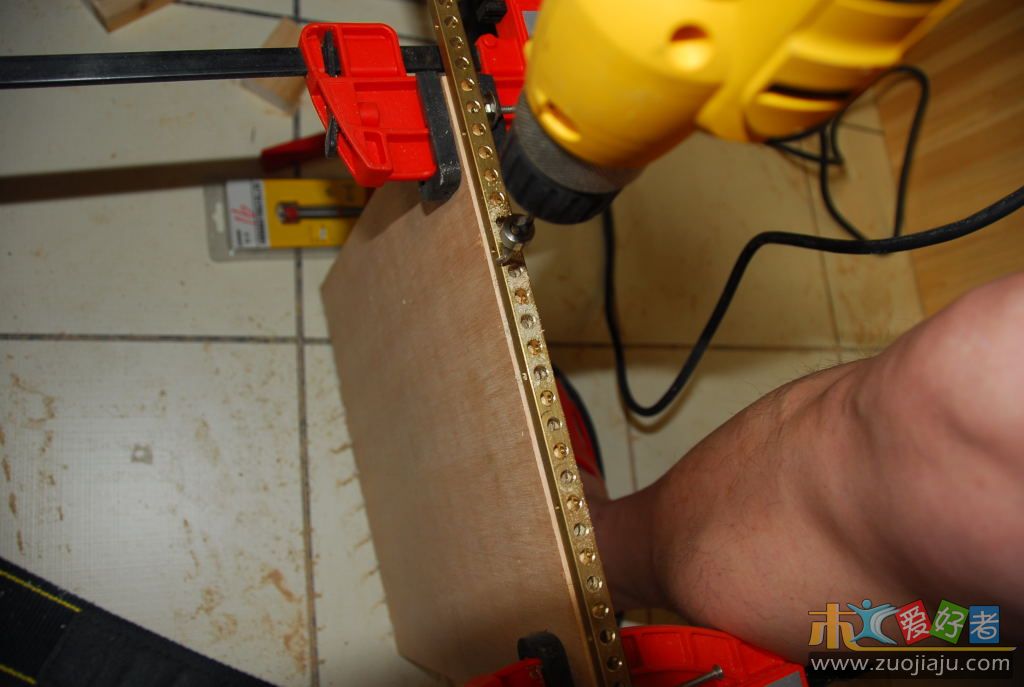

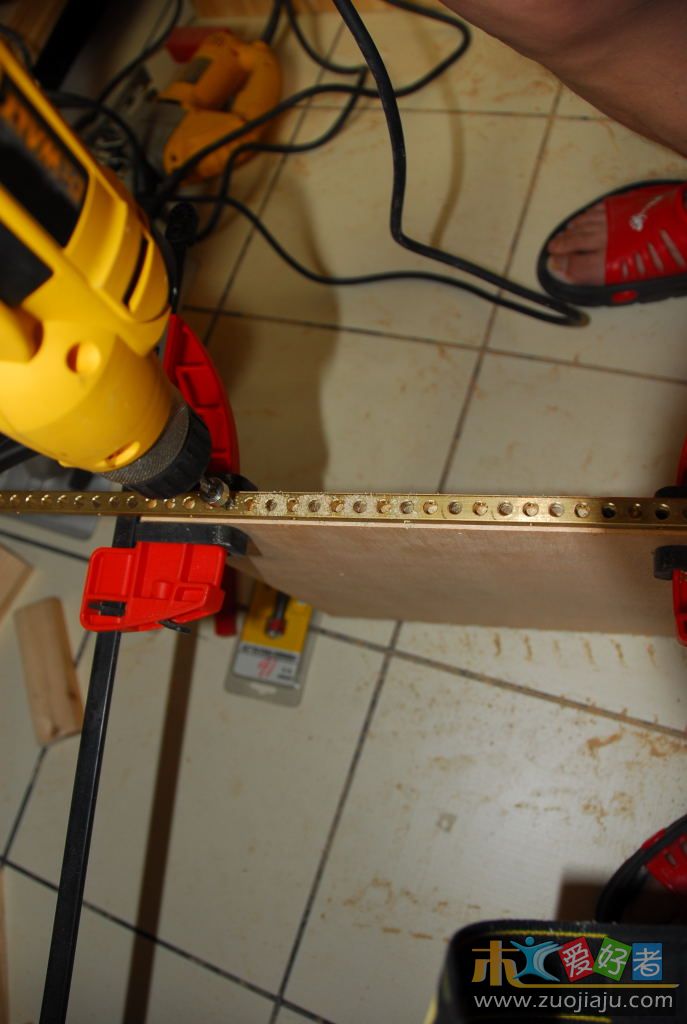

打孔

木匠乙 · 发表于 2009-4-9 19:43:31

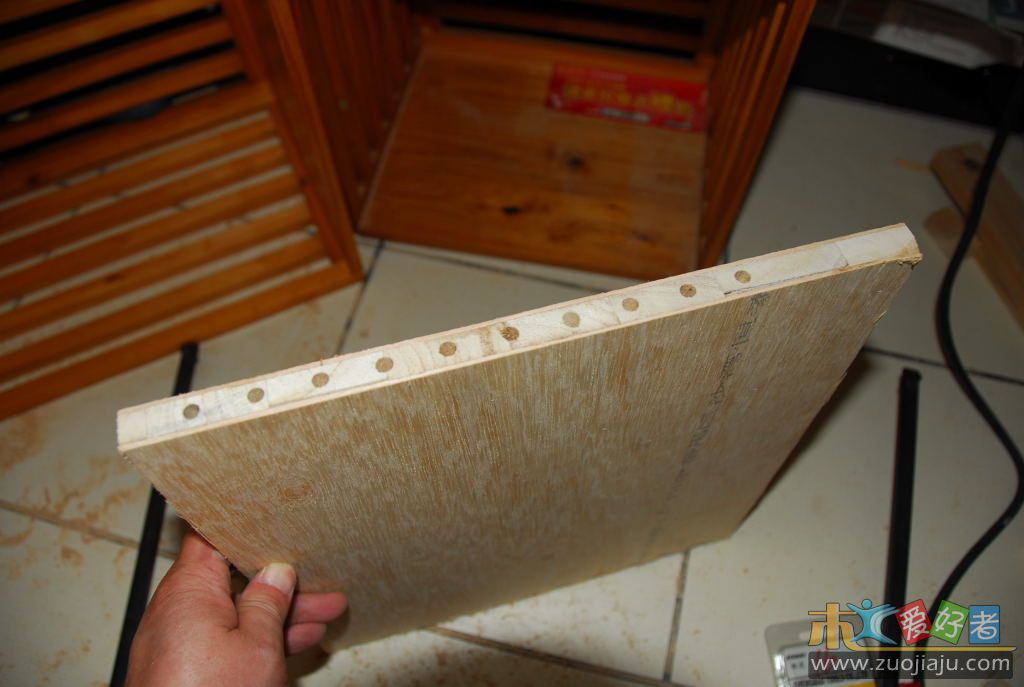

成孔

木匠乙 · 发表于 2009-4-9 19:44:27

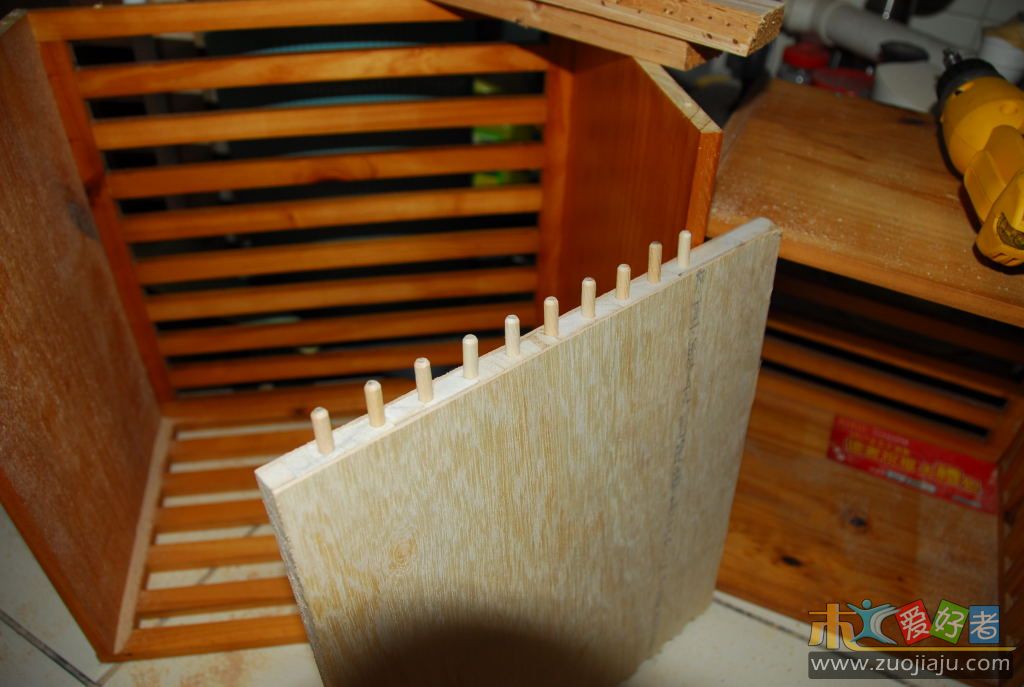

上　６mm 圆木榫

木匠乙 · 发表于 2009-4-9 19:49:03

６mm钻头通孔似乎不必了，原以为5.8mm钻头操作不畅，事实上很好。
5.8mm孔，用于6mm圆木榫很好插进去，感觉比6mm孔要好、要紧，若想拔出来也不费力，徒手就可以。

完毕。

lxcsl · 发表于 2009-4-9 19:51:37

很好，够长

浅醉 · 发表于 2009-4-9 19:54:45

学习。接线端子哪里有卖？

qh997 · 发表于 2009-4-9 20:02:35

木工板用圆木隼？会不会不结实？

wtoo · 发表于 2009-4-9 20:08:46

好，物美价廉
