我的带锯 我喜欢木工制作，他可以让你的想法比较方便的实施，比金工实在是方便多了。材料的切削、组合可以说随心而为。 我只是木工diy爱好者，做木工活只是尽兴。所以，设备是怎么过瘾怎么方便怎么好。我只有电木铣，这个是不能自己做的。哈哈。还有云石机，曲线锯和一些手工工具。我把他们倒装了，可以解决很多问题。后来发现云石机切割深度比较小，于是想上个7寸的电圆锯。再后来觉得带锯是个很有意思的工具，于是把他们按照我的需要做了个对比。发现按我的需要来说，带锯就像一个阿娜多姿的美女可曲可直，切割面虽然不够平滑，但一般用到它的时候也不需要那么平滑。圆锯就像一个壮汉，哗啦啦的一下就出来了。平整、准确、快速。实在是有力够爽。结论是带锯是艺术性的，圆锯是工业性的。哈哈，不知道这个比喻妥否。反正咱们diy，没规矩的。杀猪杀屁股，杀死算数。 其实，我喜欢带锯还有个理由。圆盘锯我不能自己做，台锯虽然可以做，但比买一把电圆锯还要贵，而带锯可以自己做，价格比买一个也少多了。最重要的是当时感觉手里有一台电机，可以做带锯。（结果架子做好了电机找不到了。郁闷啊，又要花300元买电机，不如买电圆锯了，划不来。） 于是，我开始做带锯。我在论坛里找到了那个外国人用木头做的带锯的资料。我用即时翻译把他翻译过来反复研究学习。发现他是40cm的盘，16寸的直径，应该是工业级的带锯吧？反正他的作坊太大，我没有。不适合我。于是按照他的设计理念我把它改成12寸的带锯，直径30cm。在tb里和卖带锯的咨询过。8寸的带锯基本上是个玩具，（哈哈，个人所见，请不要对号入座。）10寸的可以做一些事，但精度有些欠缺。12寸是个很好的模式，不大不小，也有一定的精度。也好调整。其实，精度与大小无关，只是加工元件的机器精度决定的。木制品本来就有干湿变化的问题，还有加工木制品的机器精度本来就不如金工机械的精度高，所以误差会被放大。但当几何尺寸达到一定程度的时候，有些误差也可以忽略不计了。 有些啰嗦，嘿嘿。说正题吧。 1、首先，先画图，按照12寸的模式设计框架。得出结果如下：
分解图1
分解图2
分解图3
分解图4
分解图5

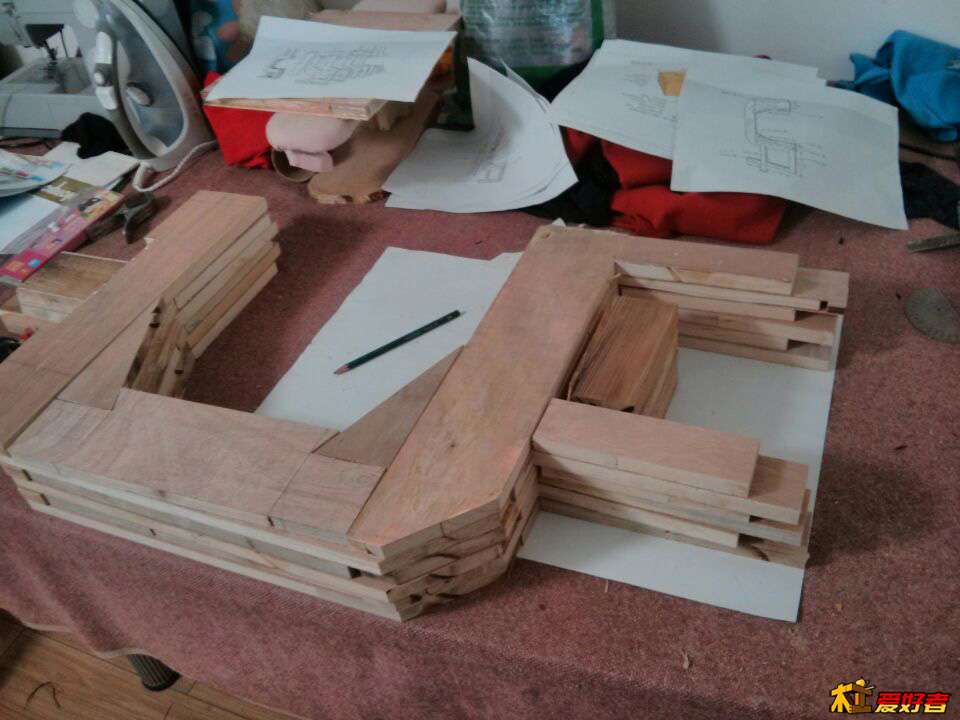

2、小区在装修，捡了一些木芯板。就用它做框架材料了。如图： 按图下料后整体预拼装的样子。
先对零件进行拼装，

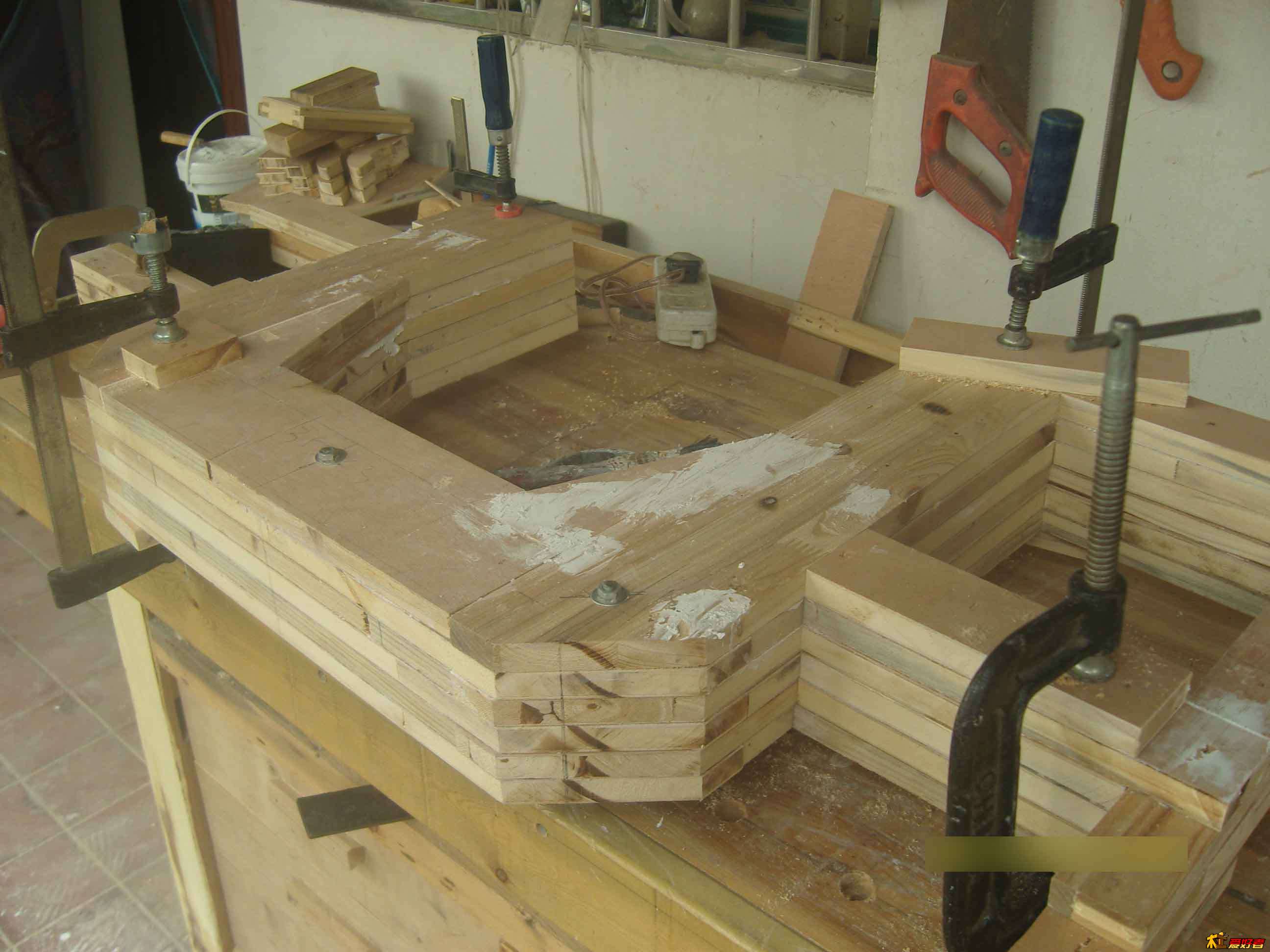

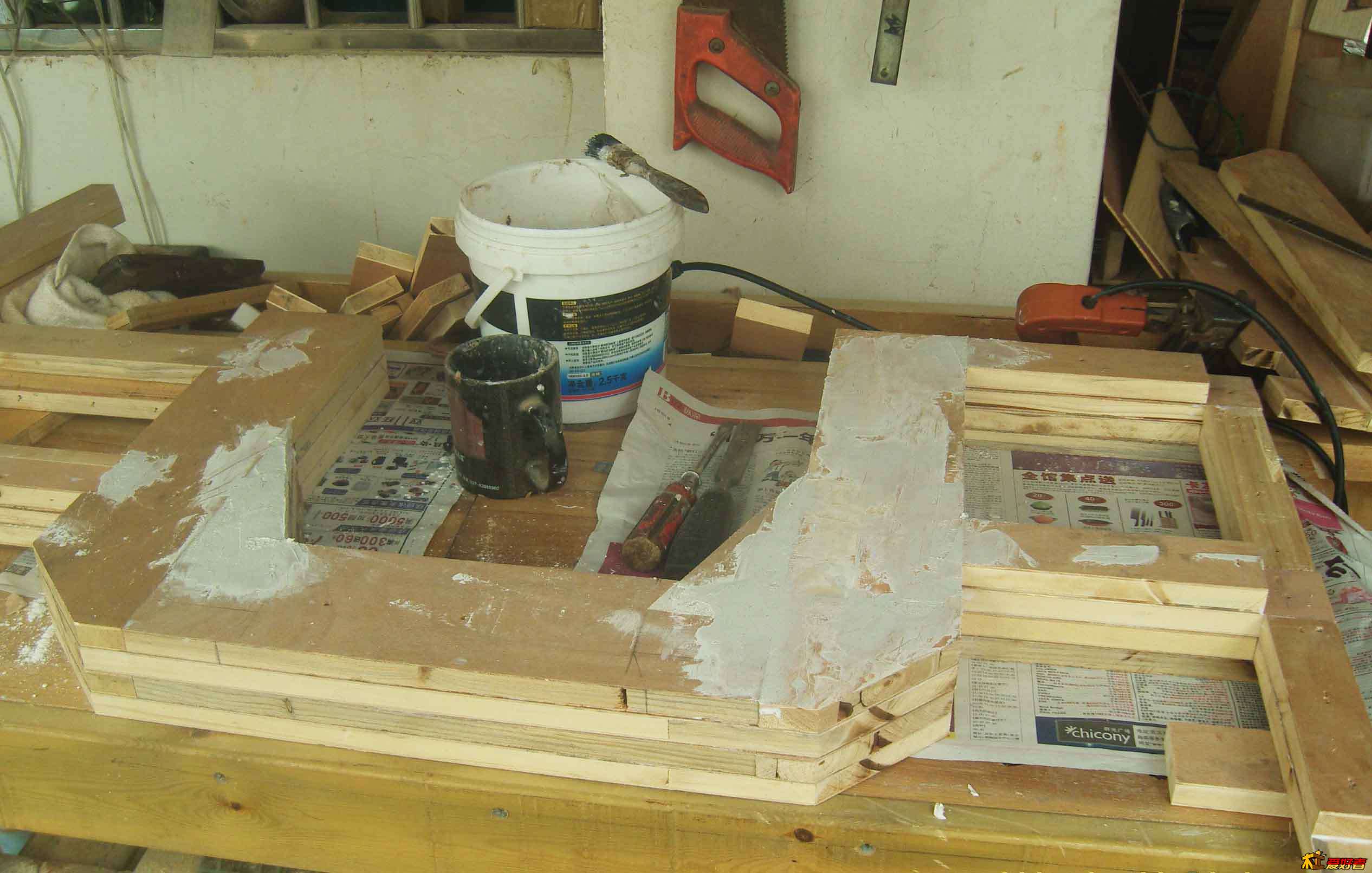

正式拼装，板子不好，不平的地方只有先用乳白胶调膏灰刮平再沾。
拼装的时候快速夹不够。干脆用吊顶的螺杆拉住。 3、轮子制作：

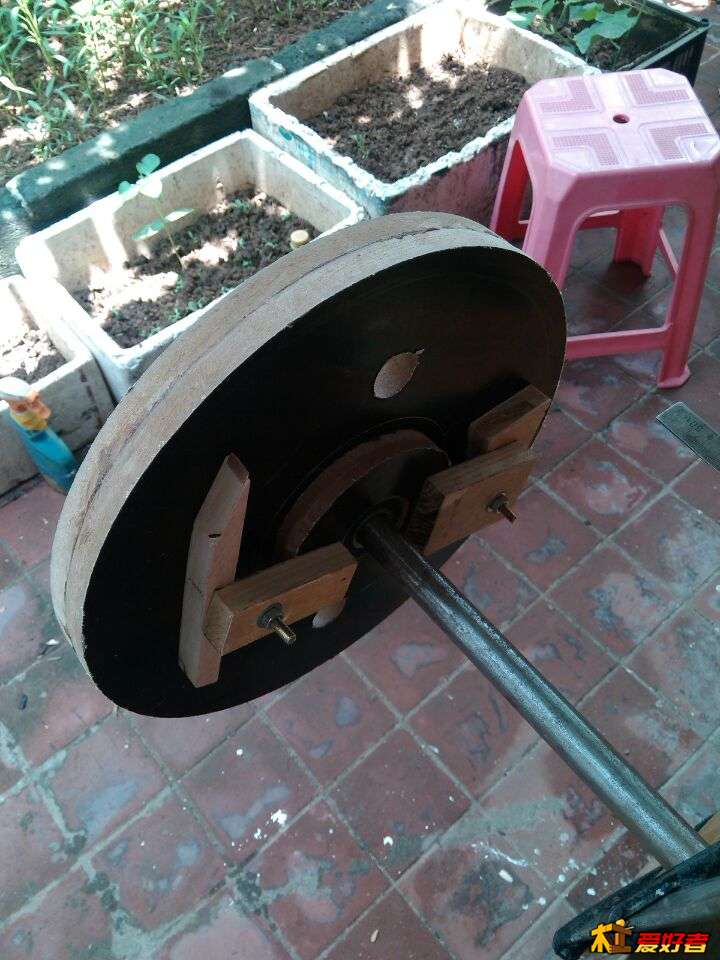

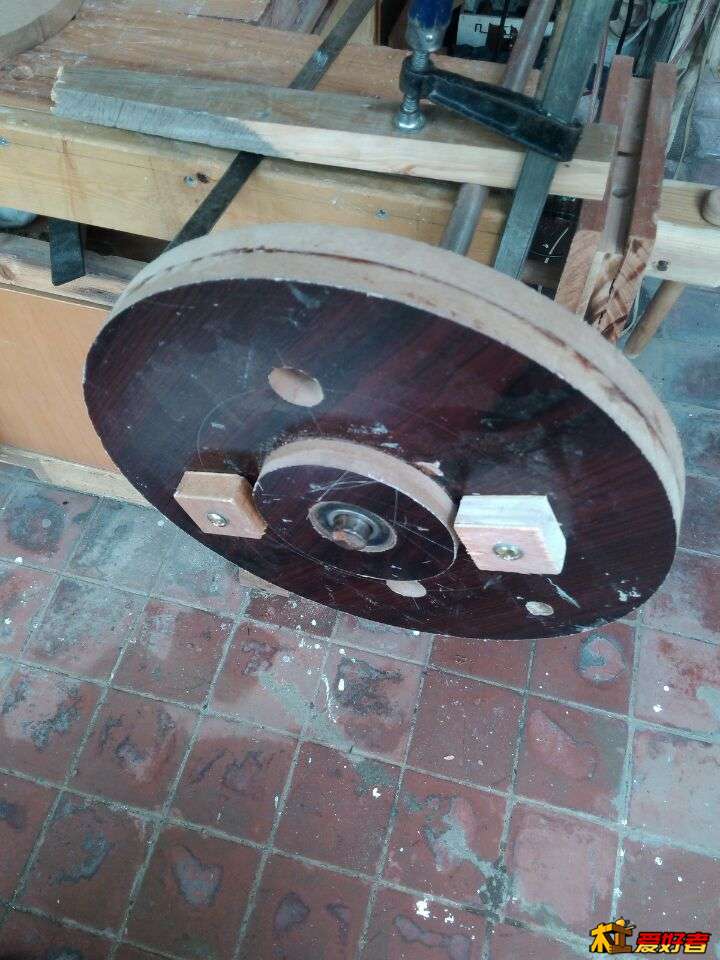

轮子用捡的捡的桌子面板做的，15mm的纤维板双层。下料和安装轴承没什么可说的，（那个外国人有视频介绍。）只是轮盘直径稍微大一点，好在以后调整同心度时有切割的余地。然后用万能胶粘贴，没小快速夹子，不能像那个外国人一样的用快速卡固定，就用螺栓加垫块紧固算了。在轴上粘贴可以先进行大致的摆动和跳动调整。

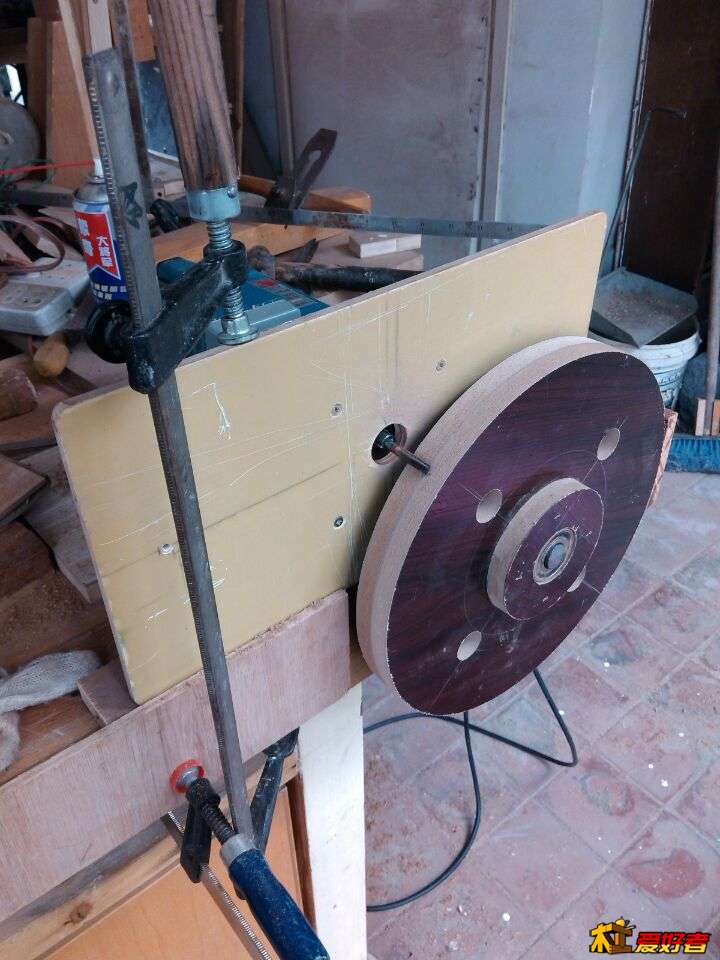

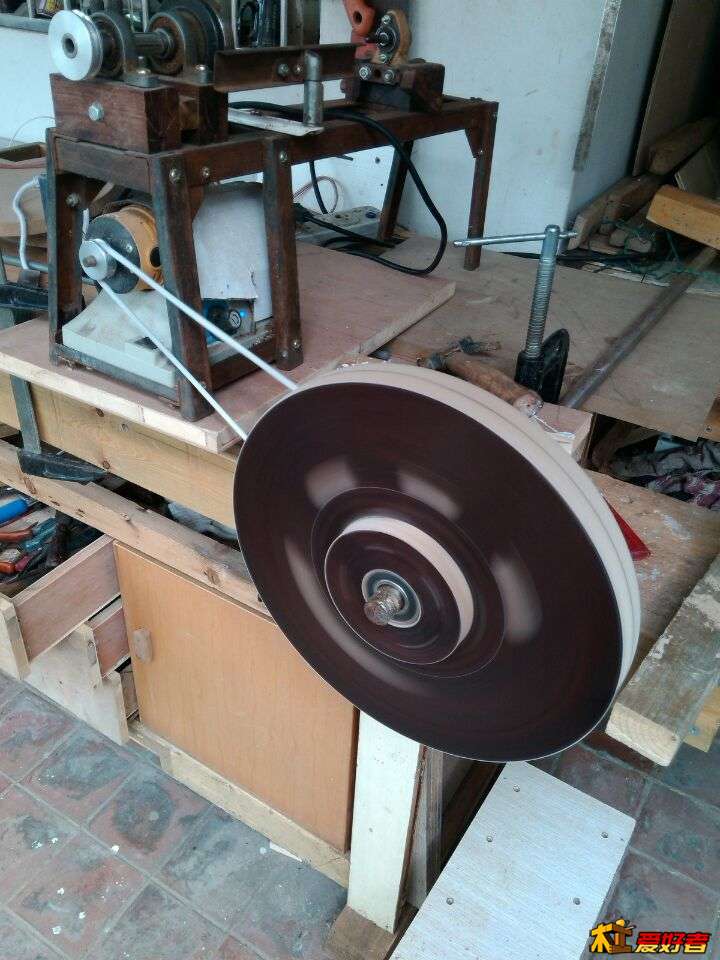

先用了个小电机带动车制了一下外圆，由于是手握的刀具，感觉跳动还是有一点。后来干脆把电木铣固定到边上，手转动盘子，结果比车制的要好得多。痛苦的是铣刀不够长，只有把轮盘反过来再铣一次。结果不错。 配件制作：

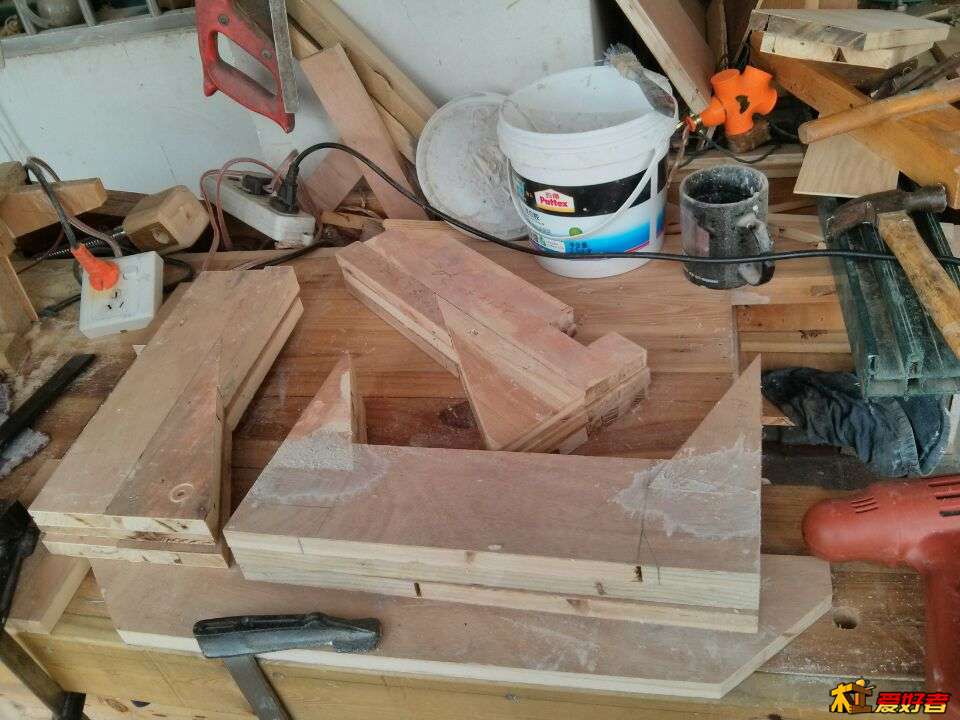

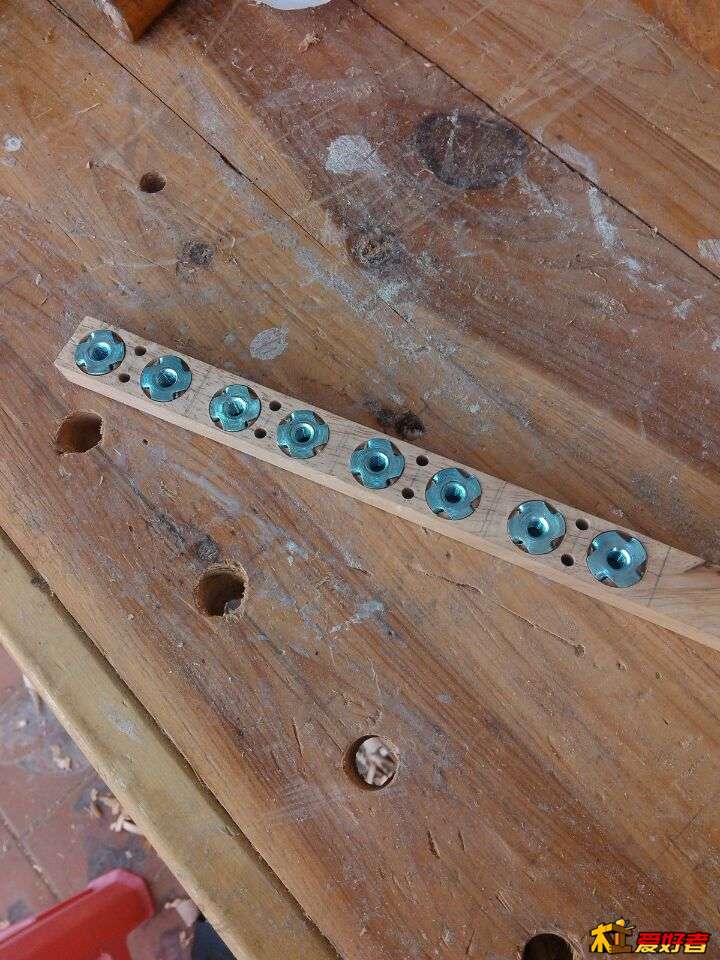

这是上下导向块的零件之一。只要四个的，结果感觉错了做了八个。哈哈。留着备用了。导向板支架没有拍照，图纸上都有，很好做的。我没有那么好的材料，是用两块包装箱的杂木板子粘起来做的。

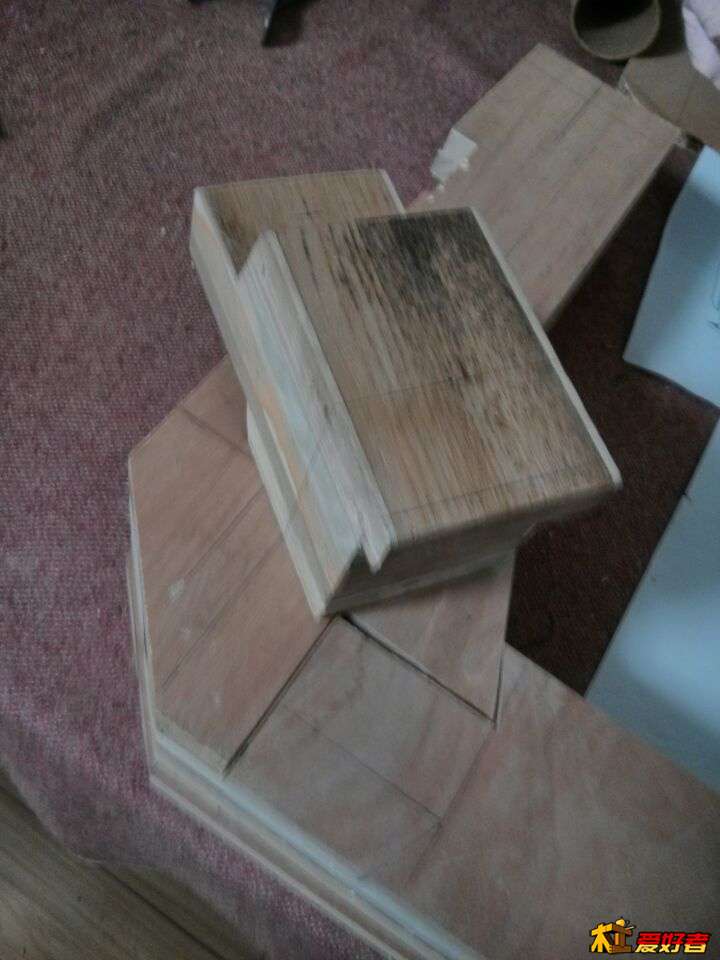

这是上轮架的零件之一，上轮轴轴座。几种板材拼接的共五层，感觉上用硬一点的木材较好。按原图尺寸制作。上面还要打个孔。

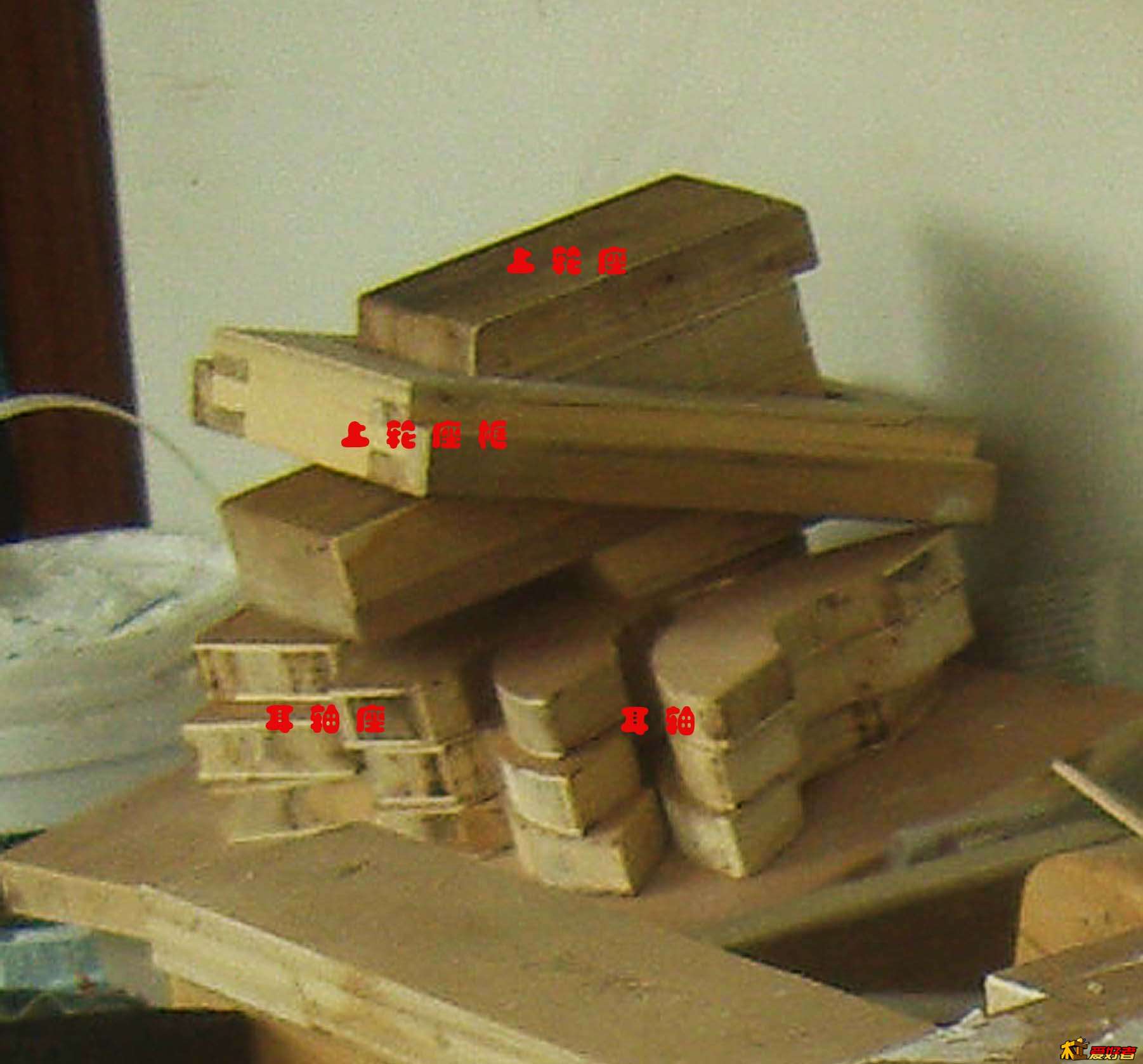

这些配件，上面是上框架和轴座，下面是什么耳轴，翻译的搞不懂。反正是台面板下面的支撑机构吧。你懂的。

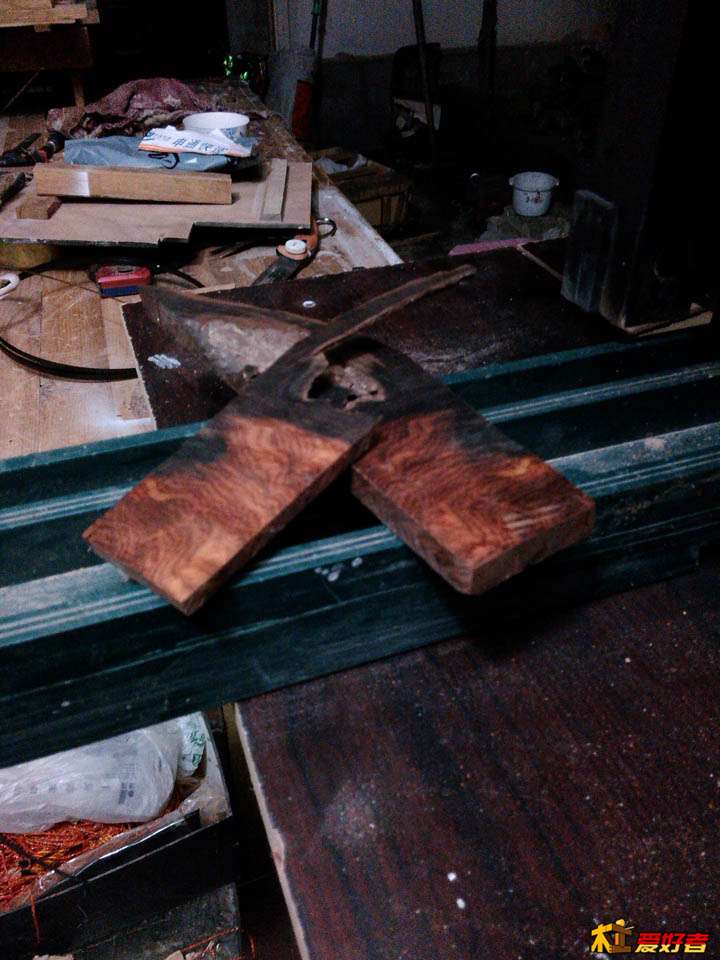

这就是耳轴连接部分吧。耳轴座是上在一个耳轴横梁上的，这里看不到。

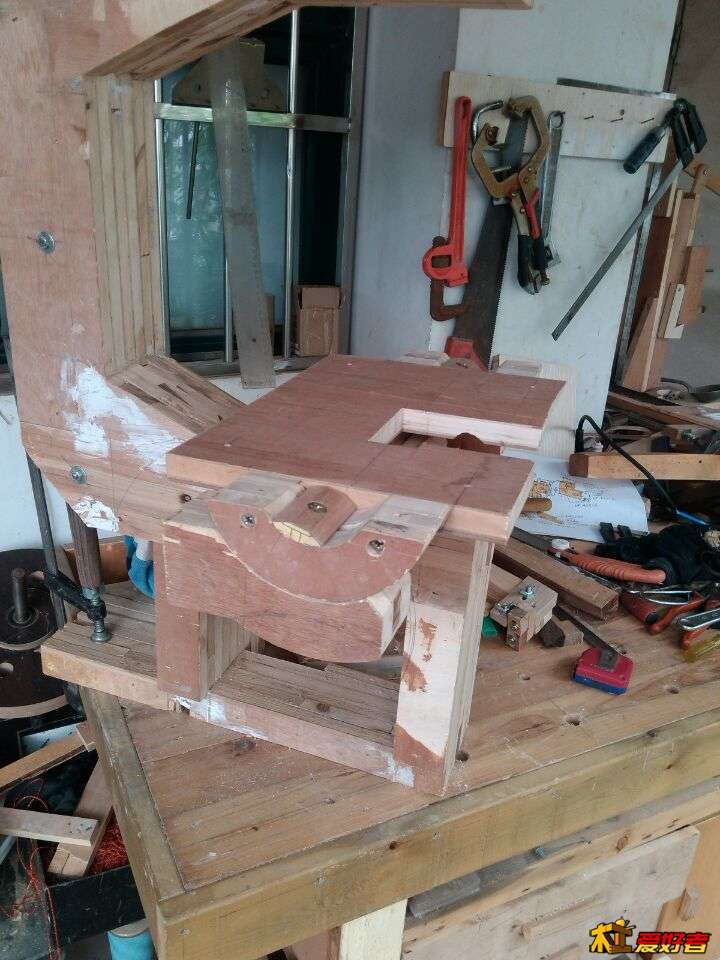

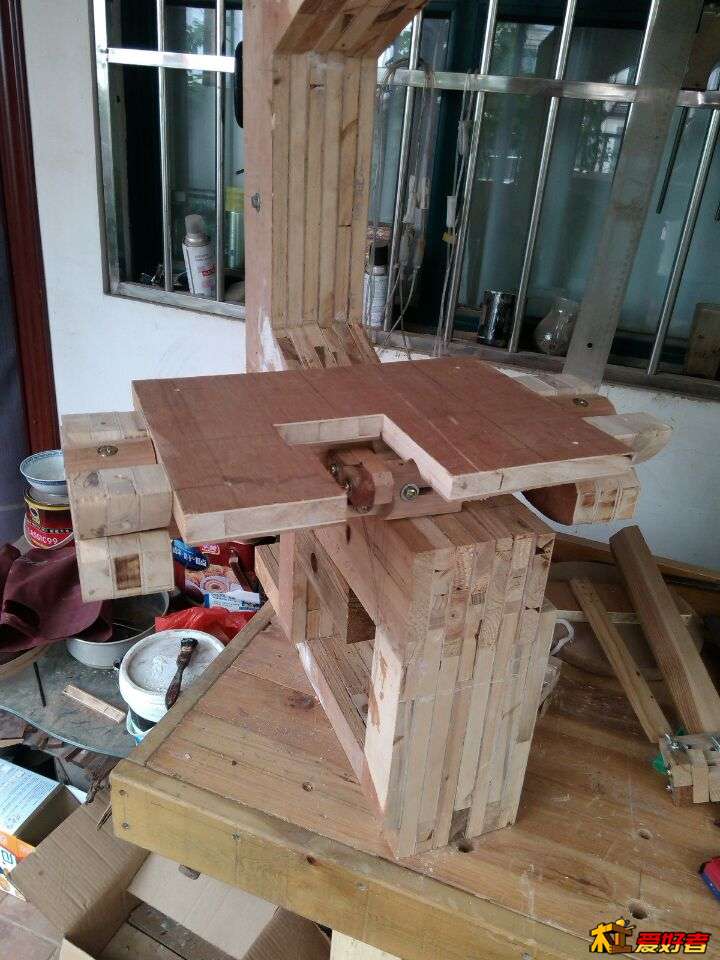

这是另一个视角，可以看到下导向机构和耳轴座是固定在耳轴横梁上的。上面的一张板子连接耳轴，台面固定在这个板子上（还没安装）。台面我还是用的刨花板。只有这个东西。嘿嘿。 我做过的一些改动： 原图他是按照14寸的轮子设计的。我是按12寸的轮子改的，因此相应尺寸要小一些。当时设计的两个轮间距是按照带锯条2440的长度计算的，忘了要约小一点方便安装带锯条。所以没办法，我只有把上框架下面锯掉5mm。刚好。如图

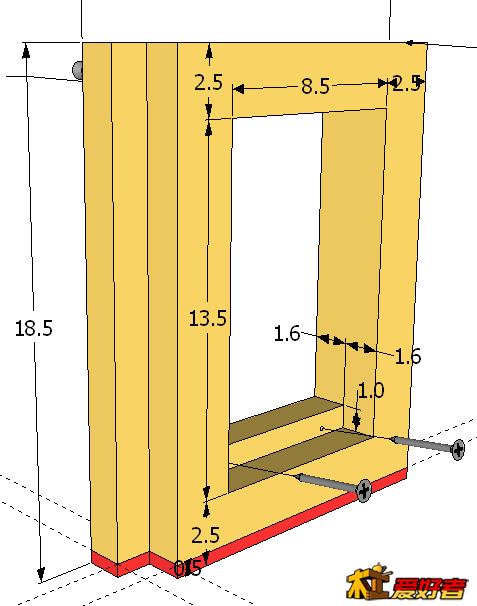

下面的2.5cm改成了2cm。（红色部分去掉）

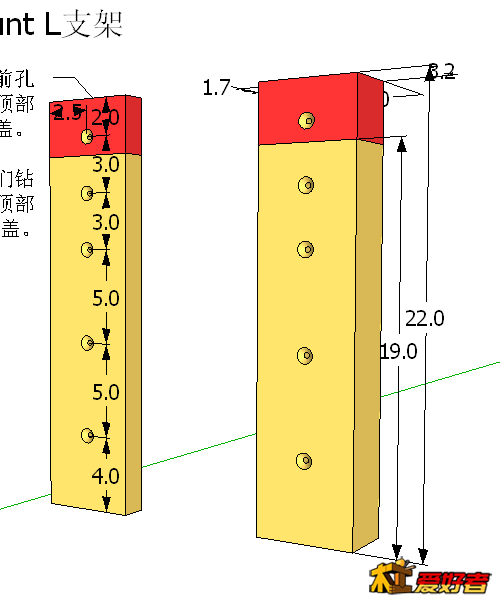

还有就是这个上轮框的支架，因现在的轮子小了，所以将22cm高的支架立柱改成19cm高。刚好露出轮子顶，安装面罩后好看一些。（红色部分去掉） 调试中感觉到的一些问题： 这个木头支架非常结实，150斤的体重压在上轮轴的位置一动不动，一点弹性都没有。上下轮不在一个立面也没有问题，但要在一个平面上，否则会掉锯条。这个可在上轮座后面有个螺丝来调节上轮的俯仰以控制锯条在轮上的位置。锯条的松紧由顶端的把手调节上轮框的升降来实行。发现的问题是每次调节松紧后锯条会前后移位，所以要同时调一下俯仰螺丝。 上下轮做好后忘记用螺栓固定，结果在调试的时候脱胶了。重新粘的时候同心度受到影响。所以上下轮还是有些摆动，这个震动感觉得到但在实际切割的时候没有影响。感到做带轮的时候应该用四个螺栓把带轮和轴承座一起固定，最好再用电木铣在轴向和径向上分别铣一道，排除跳动和摆动的影响。 另外，框架做好后最好先把机箱底部的座先固定上去，否则前面有些偏重，不稳定。如图：

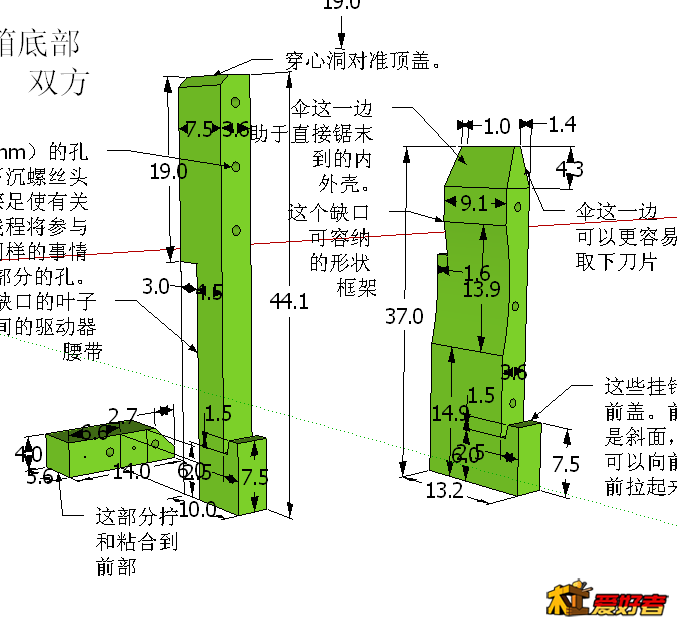

这个东西我没有按他的来，大致差不多就行了。 带锯做好后走直线爱往左边偏，也用了16mm宽的锯条还是有些偏。最后还是调整靠山解决的。调靠山要很仔细，先不用靠山尽量据一条直线，在锯到一半的时候停下来，沿着木条边画一条线。按这条线固定靠山在进行细调。最后会得到一个最佳的靠山位置。再修正台面与靠山垂直即可。遇到木质结构变化的时候一定要慢慢的推，否则还是会偏。 开了些小红木，很好玩。

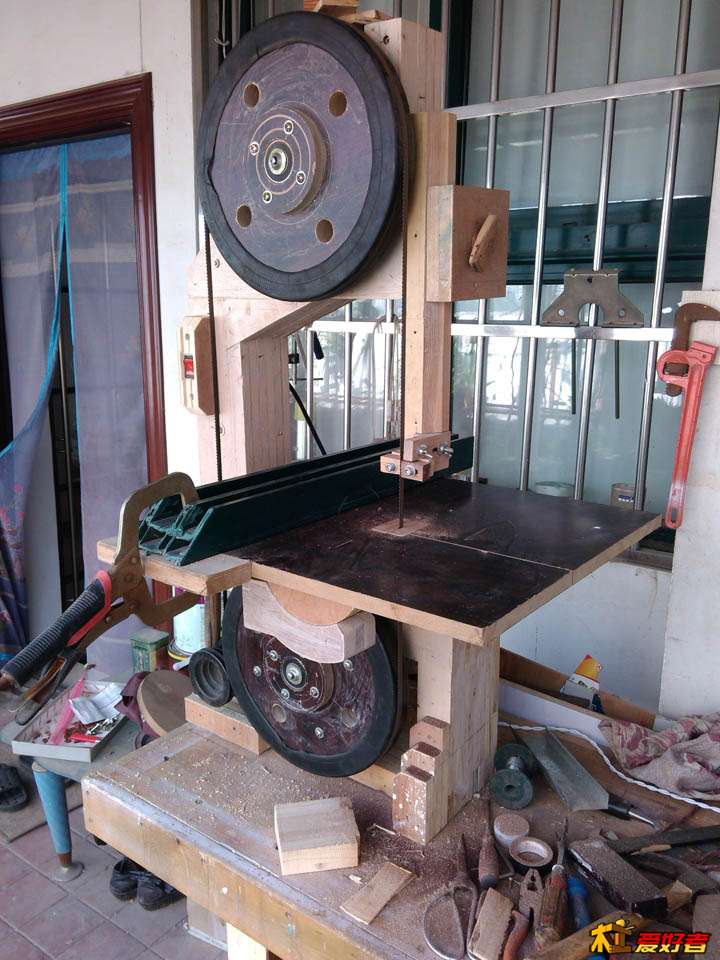

未做箱子前的效果。
结论： 木头做带锯精度不高，但很好玩。也能用。做点小东西还是很方便。声音小阳台党很适用。
基本上是按照那个外国年轻人的图纸做的，（前些日子重装机器，把网页的资料丢了，论坛里找得到，一个skp格式的文件，打开后是全部的图纸。）写出来图个高兴。呵呵。 |
