hdc 发表于 2014-11-15 09:54
0 }5 G4 a, V  L, O1 `楼主你也太让人佩服了！好喜欢你的那个绿箱箱，哪里淘的？给个内部接线图呗！

接线图拍了但太大传不上来，打开再拍太麻烦，线很多很乱，没设计想到那焊到那线长长短短
: r2 X) D$ R4 ~9 O2 I( [, B

SHWU

hdc 发表于 2014-11-15 09:54
6 E" L$ C3 d$ N9 `) m/ c* @楼主你也太让人佩服了！好喜欢你的那个绿箱箱，哪里淘的？给个内部接线图呗！

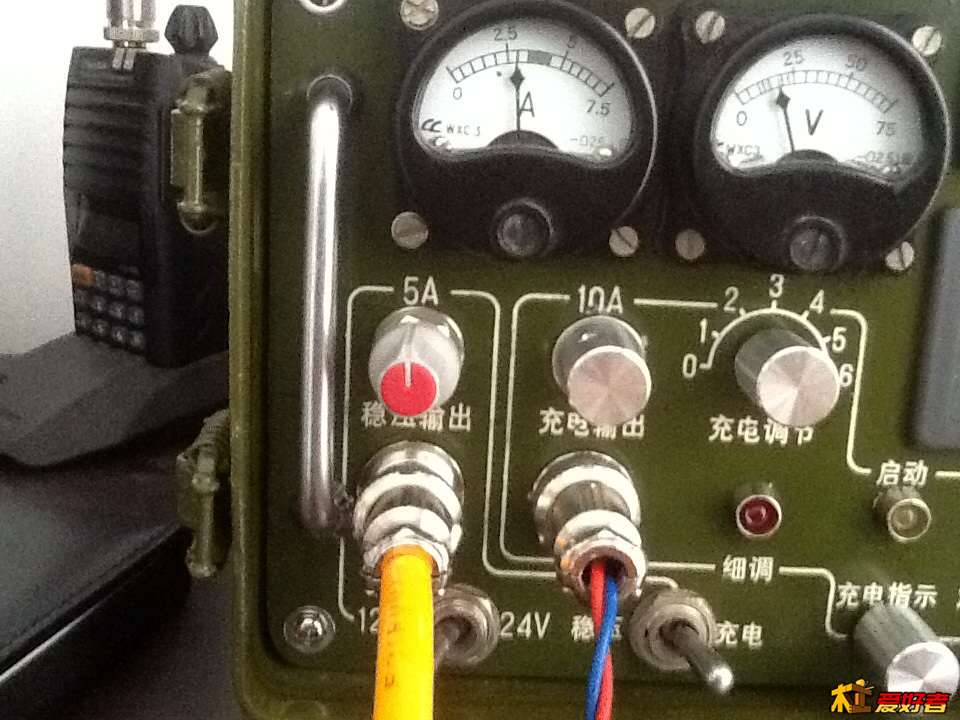

. s) N/ t/ G1 E0 w里边用了四块开关电源模块，四组电源独立的，四只开关一只控制电压电流表转换，三只指示灯是给电池、电并、锂电充电恒压、恒流充满转灯的指示灯
  b7 H5 z7 }) e1 c  w5 P  Z3 _0 ?) V

limy

你的电钻的电流这么小吗？得伟的是950吗？

SHWU

limy 发表于 2014-11-15 10:59
你的电钻的电流这么小吗？得伟的是950吗？

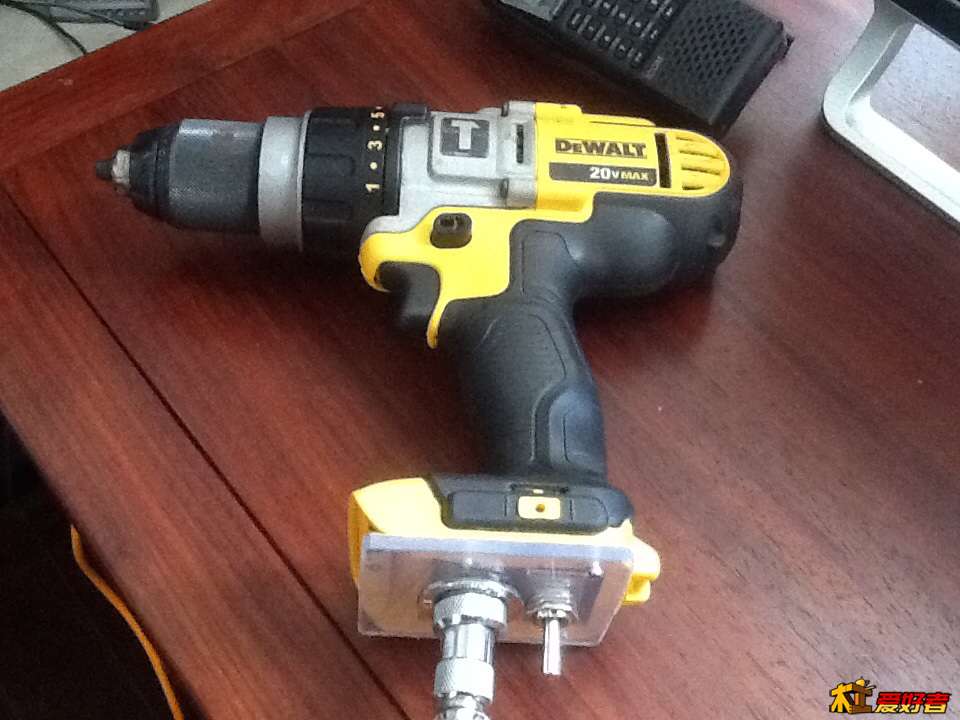

空转十九伏时不到3A
) j( Y4 L$ p/ ], ?) T

SHWU

limy 发表于 2014-11-15 10:59
你的电钻的电流这么小吗？得伟的是950吗？

应是985吧，二手上面也没标了

cjmf

红土地1 发表于 2014-11-14 19:58
楼主，听我一句劝，真要耐用还是搞个行灯变压器+全桥吧，要大的。

" k7 Q' O4 s7 A  _& r) ^$ n行灯变压器你不得花钱啊？加个全桥整流器也要钱啊。

红土地1

cjmf 发表于 2014-11-15 15:14
行灯变压器你不得花钱啊？加个全桥整流器也要钱啊。

2 I) S7 K: F# x. L- h; ?( L说的也是，反正是玩，又不是真干活，这样显得好像有点技术含量能唬人，呵呵
! J$ k( P: I) Q: ]* N

SHWU

红土地1 发表于 2014-11-14 19:58
2 F; K, \. x# ~* D% p5 S4 U楼主，听我一句劝，真要耐用还是搞个行灯变压器+全桥吧，要大的。

( L/ U. H( @" q, n: s$ r感性电源和开关电源是两回事

小寻仙

垫纸高手。膜拜

gh9594

看评论 学习一下

13834788840

大才小用

yongyuan

这个强帖一定要支持起来的。谢谢分享。好手艺。
' i' ]8 }: t  H9 F+ Y
) Z& A: E8 e1 z

weiorient

这下只能托线用了，真可惜，不过你的动手能力实在是高

fanyang95

我是直接买的开关电源

& X4 N( s2 O* \12v20a的，可以从10.8v调到14v，20元一个邮费8元

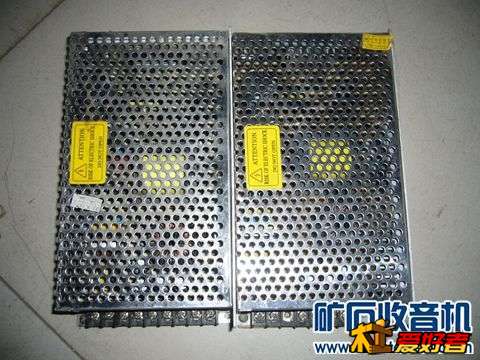

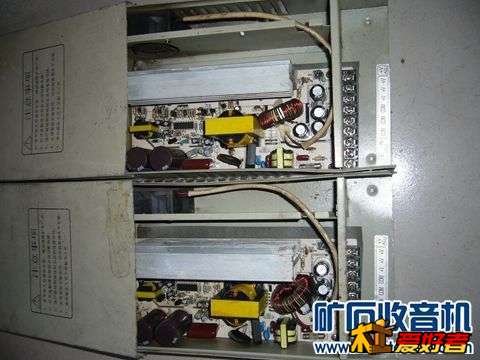

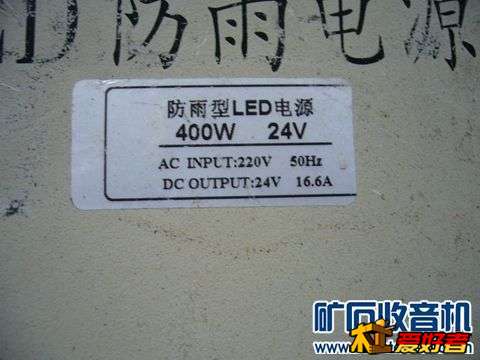

1 E, R8 I) A( H7 Q* D: t24v，14.6a的，可以从18.5v调到26v，25元一个，8元邮费

24v，16.6a的，还没到手呢，28元一个，8元邮费


+ ^7 Z4 ]9 S! O

fanyang95

主要是电池太贵了

( _1 ?2 C1 d# Z! ^: m动力锂电，1500mah或以上的，至少近10元一个

, G  n2 w0 ~- z2 q8 n+ Z* z18v的就要5串，起码得2并吧，否则1500mah容量太小了

* {* l, B. A* V4 N- ^这样就要10枚电芯
* `% l8 }. ^$ P
0 W, E3 V% r5 v/ a# z. C还有保护板呢？能过大电流的保护板价格也要近30元了

4 ?( M! M; u% W6 ]- m! s' a1 |还要焊接电芯

3 x- v# B0 W8 ~( V: F# s. T, x充电器也要至少50元
* x( J8 x7 M+ _7 Z' V- ^( P
一个洋二电钻，也就近100元，这电池、充电器加起来能买2个电钻了，，，有点椟贵过珠的感觉
) g# w2 b- @2 O1 o
6 e0 H3 W9 a  {" ^所以干脆做成带线的了{:1_211:}
