【求助】下压试的雕刻机倒装如何实现方便的升降功能？

ygc007

图中底座上直线导件上有个M5带丝的孔,再把右把手拆开看看,你就明白该怎么办了.一根M5的内六角螺杆加一个螺母.但加工的时候要精细.

ygc007

ygc007 发表于 2014-11-16 22:11
' {* g. t6 v; Q7 d图中底座上直线导件上有个M5带丝的孔,再把右把手拆开看看,你就明白该怎么办了.一根M5的内六角螺杆加一个螺母 ...

/ w, {- D6 ]' j: \' X. P: O没有电线的那个把手
5 G( @; V3 S8 Z6 U+ q1 t

秋雨入梦

我也是这款雕刻机，在研究正装中。祝你早日完成倒装调节

灵雨

ygc007 发表于 2014-11-16 22:17
( r& T  z& [" j+ D( d2 Q没有电线的那个把手

黑色的把手吗？拆开里面有什么？
$ P6 g1 S) q4 h. G! v

咖啡深蓝

我是自己做了一块比雕刻机大的倒装板，调高度的时候直接拿上来调，调整好了再放下去

咖啡深蓝

我是自己做了一块比雕刻机大的倒装板，调高度的时候直接拿上来调，调整好了再放下去

cxk

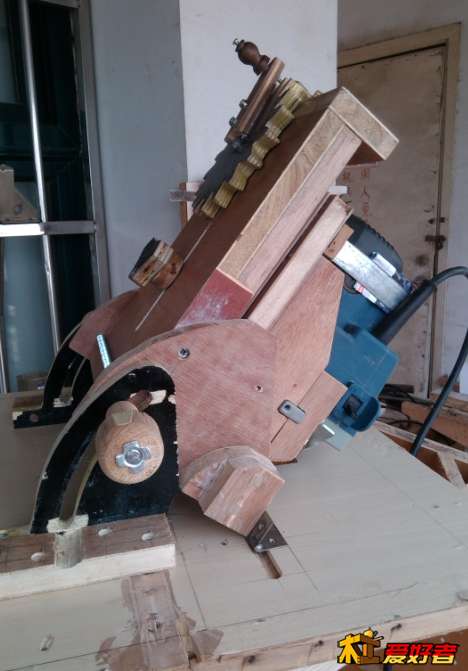

我用的东城，又大又重，先前倒装也是这个问题，后来干脆参考外国人的方案做了个活动的倒装，用起来很过瘾，还省了一块倒装板。对于diy来说，这个方案的好处是刀头可以调整角度，可用较少刀头做出多种花纹来。
7 P( ^3 V  n/ q4 J

五亿美金

cxk 发表于 2014-11-18 21:55
我用的东城，又大又重，先前倒装也是这个问题，后来干脆参考外国人的方案做了个活动的倒装，用起来很过瘾， ...

3 a4 u$ o0 L. s8 l- C. _9 n9 L+ A做的相当好，木有们可以借鉴，如果直接倒装的话，下压结构的并不适合

ygc007

灵雨 发表于 2014-11-17 15:04
2 @* s; v$ F% n! b; ^黑色的把手吗？拆开里面有什么？

% x/ S# l8 R2 T里面一小块平面可以钻个孔固定丝杆。

木小闲

我也是啊！我都是用手顶，塑料螺母扭不动啊！
3 Y' R3 d/ d# u) \& Z( C& ~

龍づShengWo

我的也是奥奔的，其实没有必要搞什么升降，也不是经常调整，就是打开门，稍微调整一下就可以了，更没必要买哪种特别贵的升降系统，如果你喜欢自己DIY还是可以多参考一下的

龍づShengWo

最好把里面的弹簧去掉会省力一些

w15928503139

我也是刚买了3311b不知道怎么调啊？

dzlxlgh

赞同7楼的做法---简洁。我是参考木友的办法，拆掉调节螺母，用一节不锈钢管镶嵌m10螺母代替的，效果挺好。

驴次郎

这个东西很简单的，，先剪掉一段弹簧 ，然后做一个杠杆结构

最主要的东西不是升降，而是锁定
0 F% D+ F" ]! J8 B0 A
1 W6 X# j4 w* E7 R- [* L; Q5 {锁定可以用自行车刹车线弄，这样在桌面上就可以操作了
