键盘党刚刚做了一个划线器，大家来看看行不行。

coolcyd

9 y! S  s7 t$ `4 x, N8 u

aefac 发表于 2014-10-28 23:59
那个下铜六角螺母的孔，不太好加工。你可以钻一个圆透孔，铝合金滑槽里可以下一个T形螺栓，紧固用蝶形螺母。 ...

3 I6 [, h- h2 [5 A
# s, i. \: B0 j0 at型螺栓有一个不好的地方，就是旋松时螺栓头部可能会从铝型材的槽中脱出的。

coolcyd

白沙烟 发表于 2014-10-29 04:17
好思维，还真有这型材，刀片利用前端面孔安装(攻丝)，锁紧用往外拉的方式更好(个人感觉)。

, _; d- V0 I# E- i7 i8 k也可以，但是功能上有一定的局限性。

coolcyd

aefac 发表于 2014-10-29 00:14
* l) F) H2 k7 U6 t: V您说的是不是这个意思：那个下铜六角螺母的孔，不太好加工。可以钻一个圆透孔，铝合金滑槽里可以下一个T形 ...

/ i, r- C# d: f! ^6 N, |0 {/ n孔加工是这样的，先用6.5的钻头钻通，接着用8.5钻头沉下去20深，然后用凿子稍稍修出六角轮廓，在铜螺母的表面用锉刀修出若干条横向沟槽，这样可以提高粘着力，最后涂上胶水后将铜螺母放进孔中。

HeroInk

2 X% ?2 p6 e& j9 n  T
& ]2 B9 U6 m* E( E% q顶键盘党！设计得相当不错！好创意。
1 A  T* U+ L: @
一个建议：一般木匠的划线器四个刀的多，因为开双榫的一下划四条线，线与线之间距离还很近。
. h9 z5 ]0 x1 [1 \- ?所以你那个刀头应该把刃开在内，这样对着装可以距离靠得很近（当然磨起来就麻烦点儿）。
: ?* Y4 ]/ [$ Y8 `0 t% K* q另外划线器可以作成对称的、双面儿的。这样可以两面装刀头，这样可以适合任意距离的四条线。

h598890242

看起来很不错的样子。

coolcyd

HeroInk 发表于 2014-10-29 07:05
2 \! @" e& `- D! Z1 p3 R0 \顶键盘党！设计得相当不错！好创意。
8 j1 r: B8 g: ~/ a6 p) T  Z- k2 z
一个建议：一般木匠的划线器四个刀的多，因为开双榫的一下划四条线 ...

% ^* [/ Q. E/ N' r谢谢您的建议，同时划多条线正式它的优势，除了刻度贴纸掩盖了一条槽，还有3条槽可以用来安装刀头，理论上讲，只要刀头数量足够，可以同时划出n条线。

mlddxal

这个设计挺好

老初学者

用铝合金的太重了吧？T型螺母卖型材的地方就应该有，属于连接件。
& S! _" J2 r) g0 e0 Z: _

pingsqr

好的设计，成功了一半。
9 Q' n+ v/ B0 @

丫丫她爹

很不错的设计，实用可行
( T) [$ y, {  g" A, ^

coolcyd

老初学者 发表于 2014-10-29 09:35
" j* G1 J8 H7 R. q- t. ^用铝合金的太重了吧？T型螺母卖型材的地方就应该有，属于连接件。

铝型材的密度是木材的3到4陪，但是铝型材是中空的，和相同体积下的硬木重量很接近。鉴于用量很小，重量增加不多。

aefac

; c* n  _8 y  g) ?* U

coolcyd 发表于 2014-10-29 06:32
t型螺栓有一个不好的地方，就是旋松时螺栓头部可能会从铝型材的槽中脱出的。

- A+ P* j* ?" o- [* _* E
7 J8 j, C5 P( \

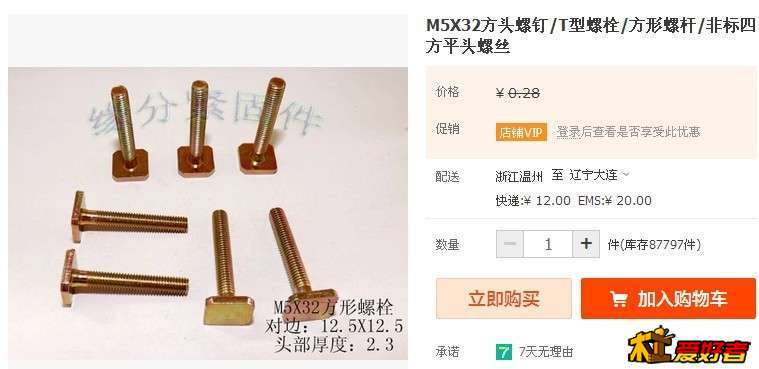

选这种非标的四方T形螺栓，
旋松时螺栓头部不会从铝型材槽中脱出的。
& e- D+ |+ Y7 o
8 Y1 u9 w, u9 l0 J5 V5 H8 p

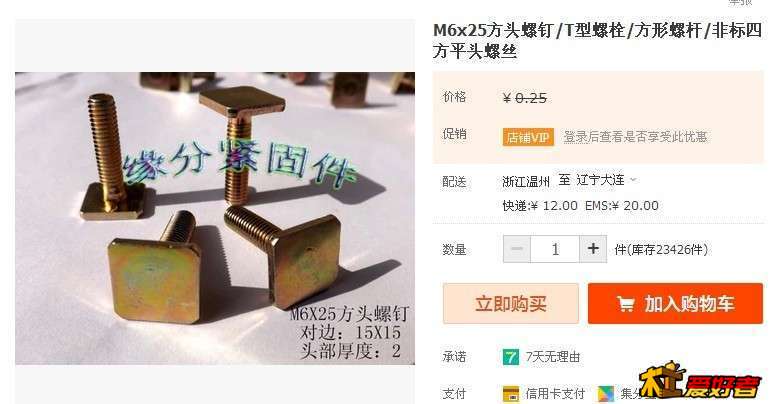

) g& w8 ~) I. Z: T3 v6 y" @; |这个是m6的但是螺杆的长度是25的

四方的部分宽度超过了20*20铝型材槽11mm的宽度，可以用锉刀将一个对边锉去一些就可以了，另一个对边不用处理。

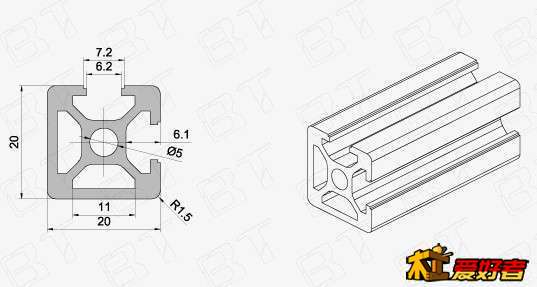

* G) d+ ~/ r# M另外20*20铝型材我认为这种比较好，中间没有滑槽，粘贴的刻度纸牢靠不易破损。

% a2 k3 Y" M$ P, `$ a3 \2 J

+ @; {4 x) x, }5 f只是提供个思路，是否采纳悉听尊便。

tangfree

将6角铜立柱改成圆形铜嵌件不是更好，铜嵌件外圈带齿的，砸进去也很紧的，只要在木头上打个洞就可以了。

tangfree

又想到个主意，铜立柱不要了，木头上打个洞，铝型材槽内放个T型螺母，蝶形螺丝穿进洞内和T型螺母锁紧，使用拉力将型材固定，楼主原先是用顶的方式还会损坏型材表面。蝶形螺丝记得套个垫圈保护木头表面。

coolcyd

aefac 发表于 2014-10-29 12:13
选这种非标的四方T形螺栓，
旋松时螺栓头部不会从铝型材槽中脱出的。

- D" w9 p& \5 M# Q7 J* Q" \6 C5 B

! M5 S4 x/ Y; U$ z集思广益，您提的建议甚好，晚上会做修改。
