      爱好木工已经有好多个年头了，从一开始用密度板、刨花板做出第一个属于自己的小桌子，到如今开始用心做好每一件木作，这段神奇的经历非常有趣，我也一直享受着拥有这份积极向上的爱好，看着每一块木材在自己的制作中变成实用的物件，那种自豪感和满足感是真正由内而生的。
      参加这次活动也是鼓足了勇气的，之前制做的多为比较直线条的东西，木工桌、各种柜子、书桌等等，唯一记忆犹新的是给朋友做的一个儿童木马，那个结构也相对较为简单，没有太大的制作难度。而本次的椅子的确是一个非常大的挑战，各种曲线，各种弧度，连实物也没见过，但是觉得自己做的话，可能没动力，正好趁着比赛的这个契机，全力以赴的去尝试一下。
      虽然报了名，但是拖了好久才真正开工，9月上旬开始制作，用时一个多月，终于在比赛最后一天全部完成，虽然不能称得上是完美之作，但的确是用心之作，看着完工的椅子，那种自豪感真的很幸福，这个月的辛苦--值了！

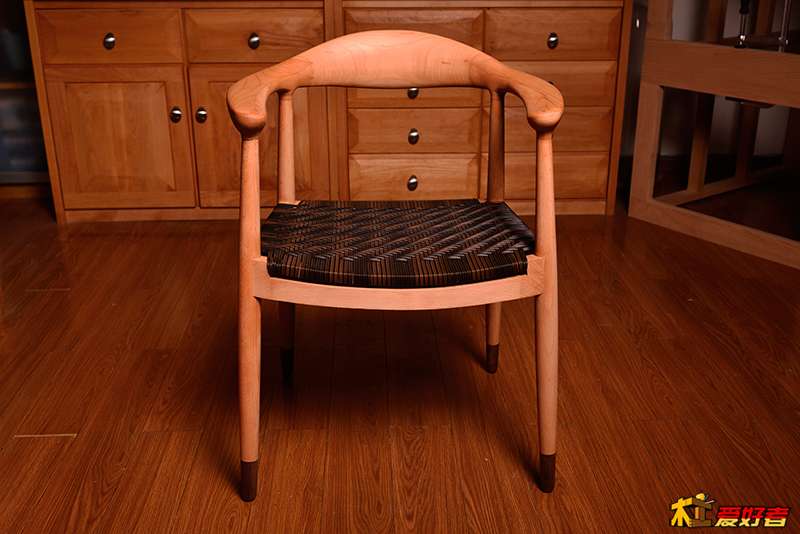

正视图：

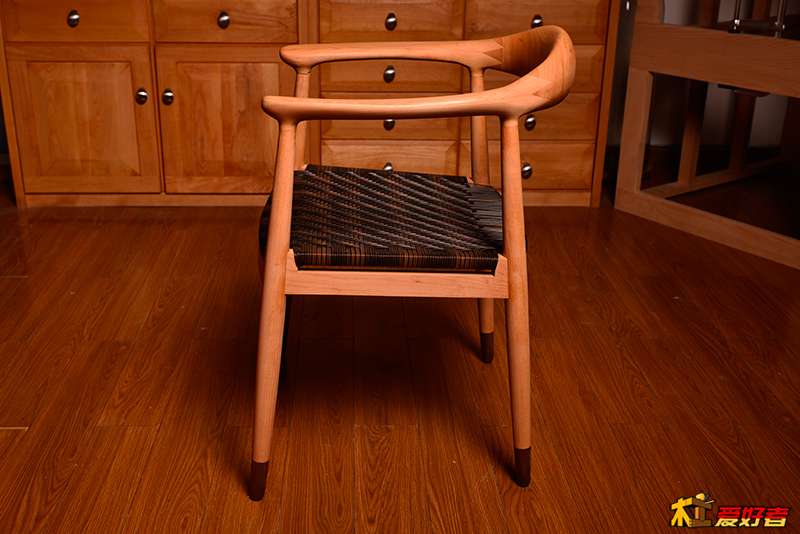

侧视图：

侧视图

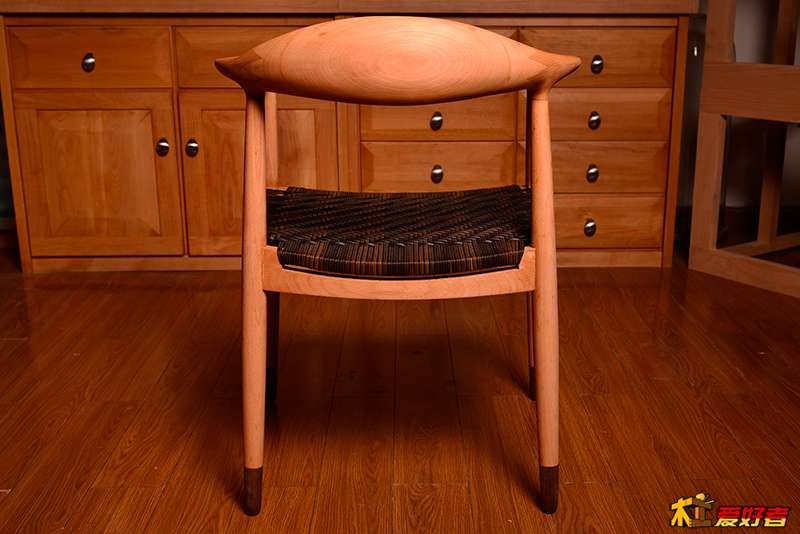

背视图：

背视图

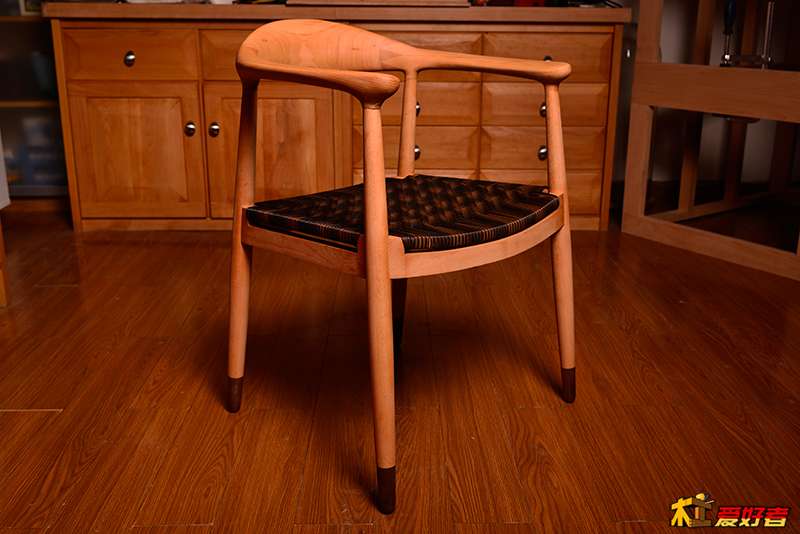

左45度图：

左45度

右45度图：

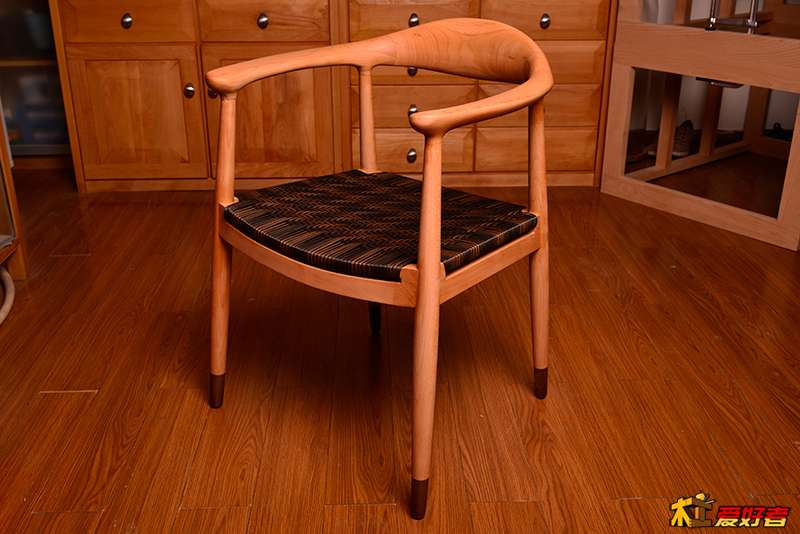

右35度

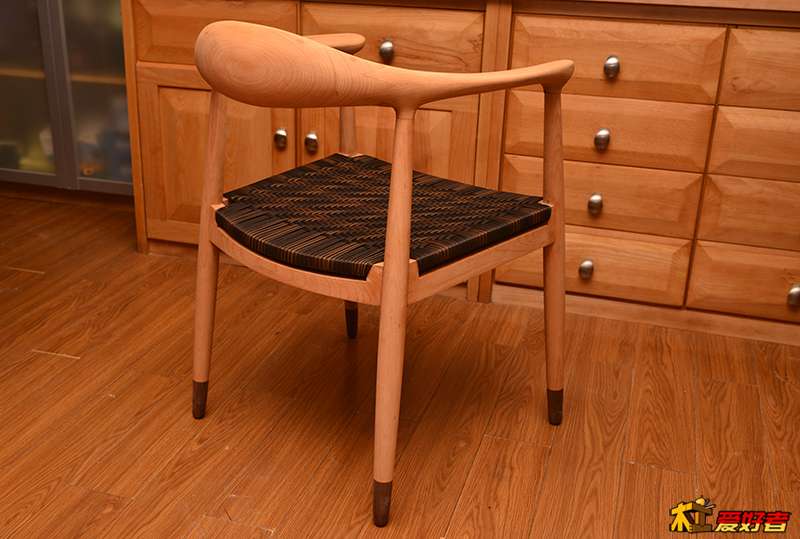

后45度图：


自选角度图1：

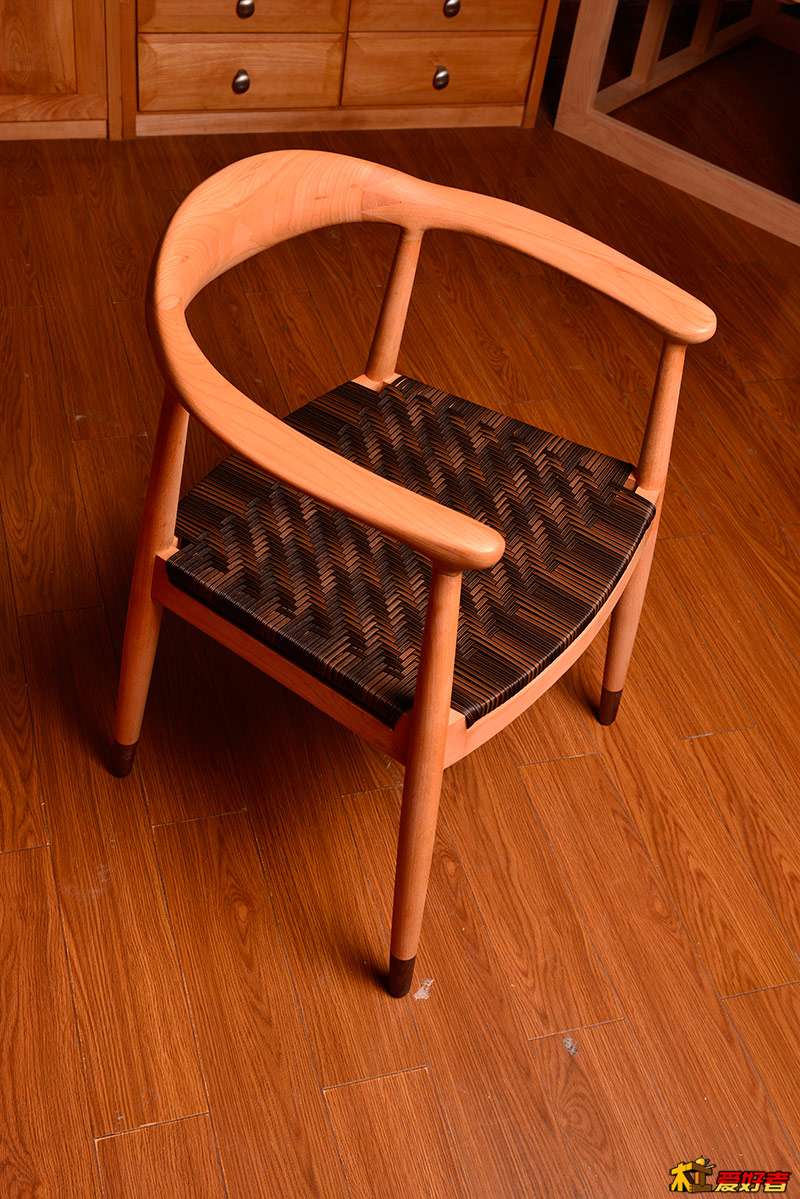

自由角度1

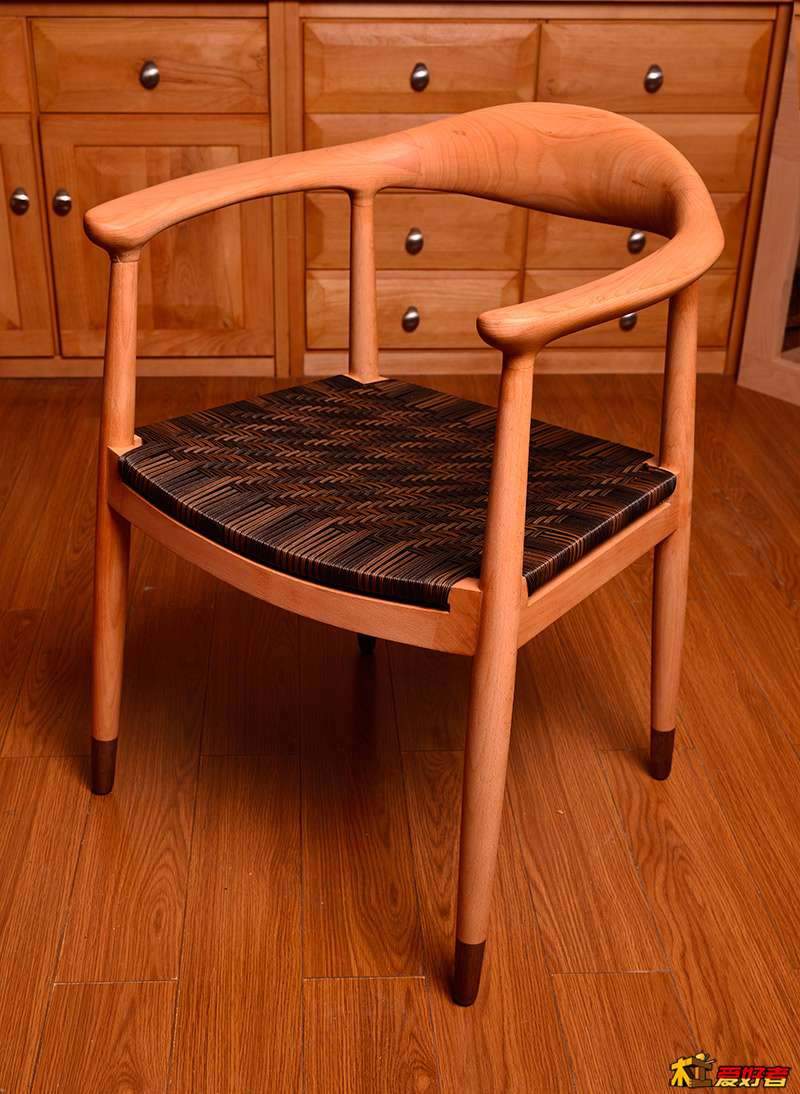

自选角度图2：

自由角度2

efgforever

制作过程中拍了一些照片，但是由于后期进度很赶，所以照片数量有所缩水，木友们只能凑活着看啦。

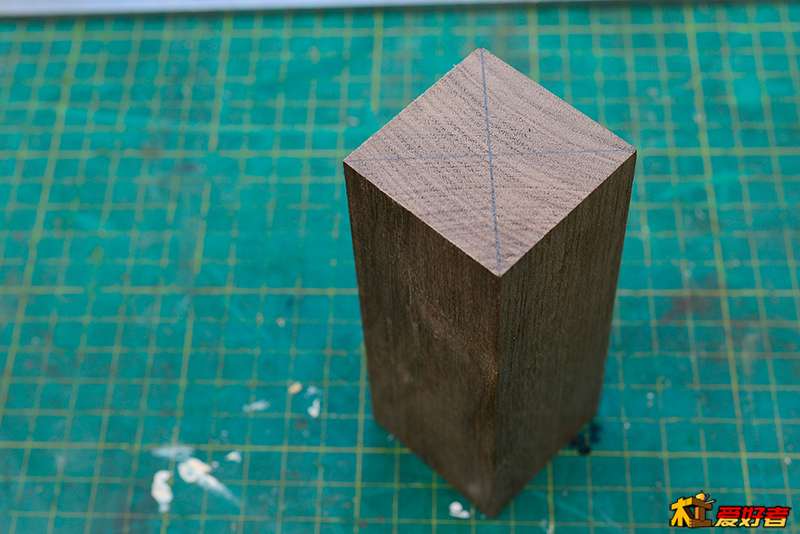

1.准备做拼色的腿，黑胡桃+榉木。画线中…

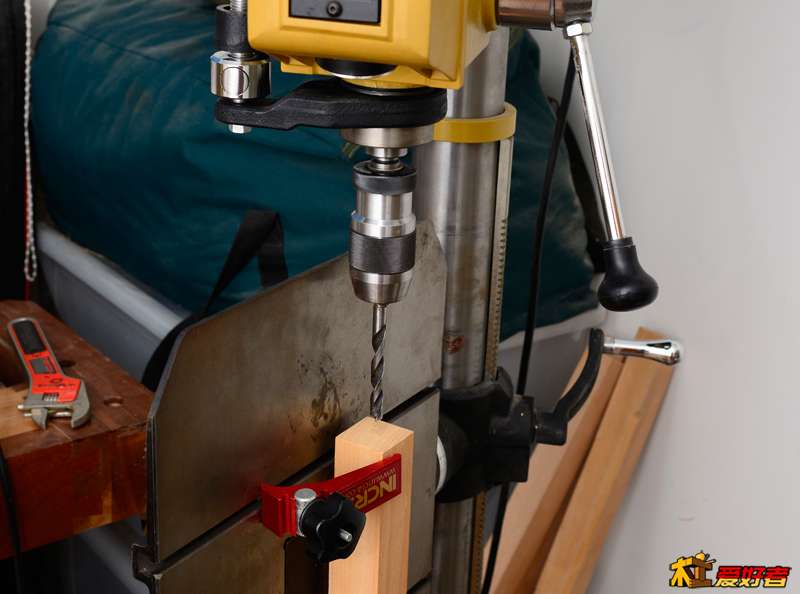

2.用圆木榫做链接，用台钻顶部打孔。

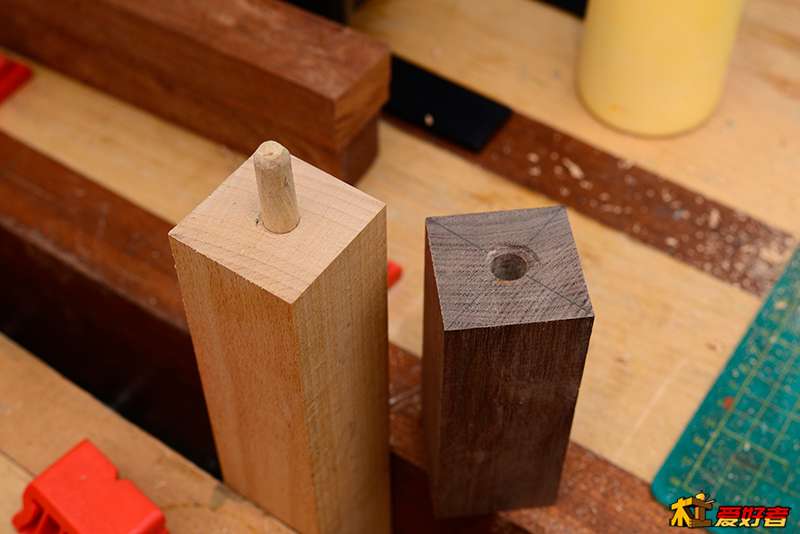

3.打好孔，装上圆木榫假组一下。

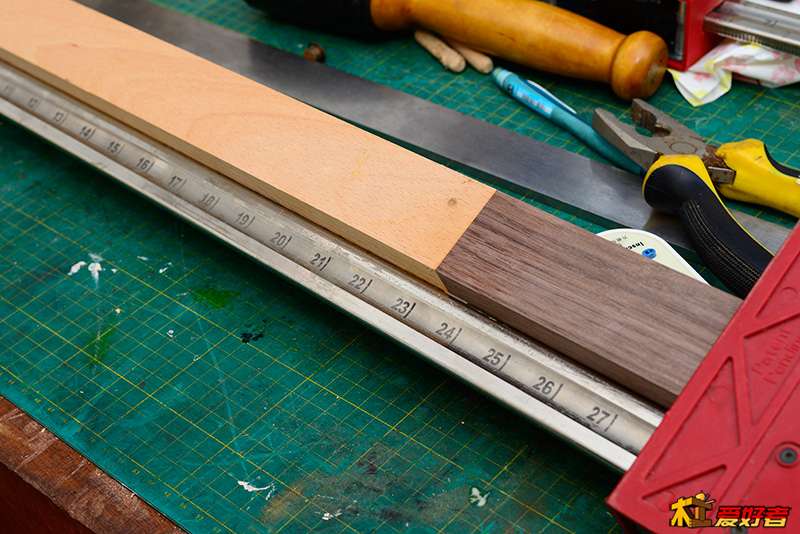

4.太棒胶+平行夹粘合中…

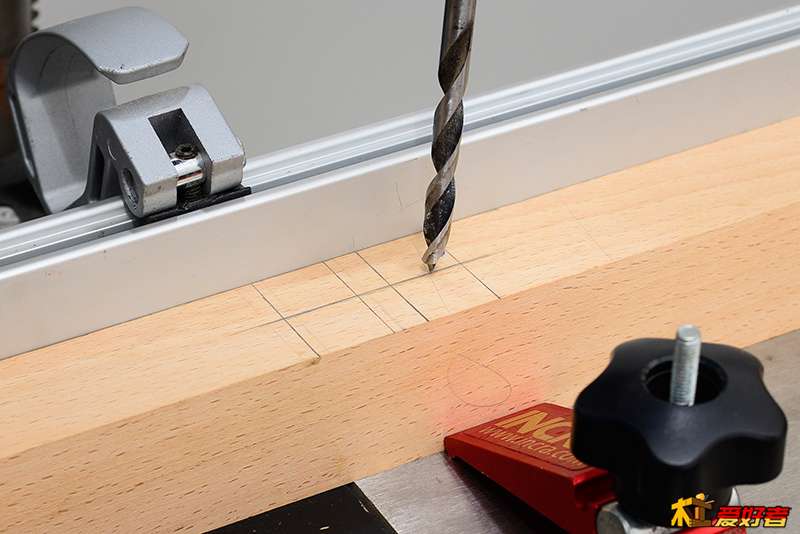

5.计划用多米诺连接，画好线，台面调好角度，打孔。

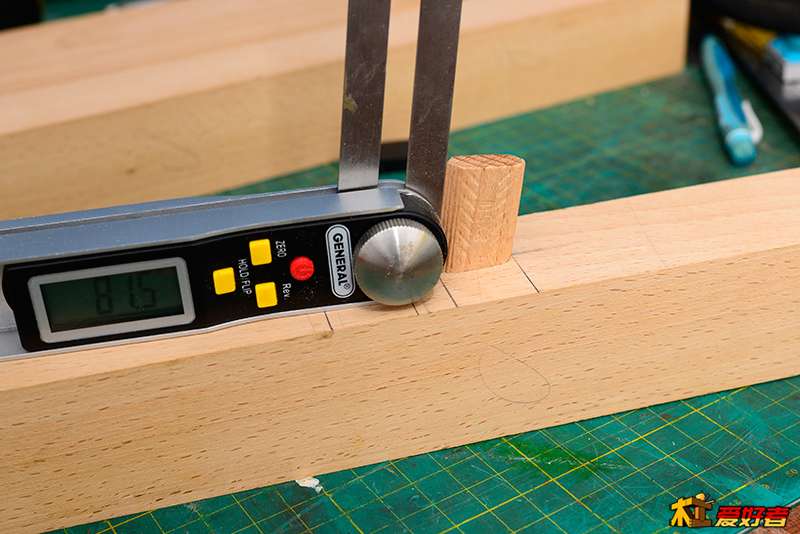

6.装上榫，实际测量一下，准确无误。

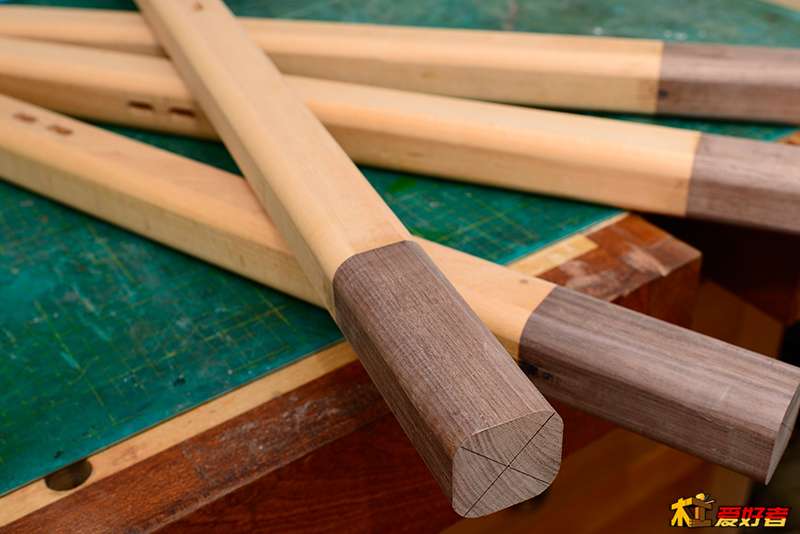

7.提前给腿倒一下角，减轻车床的压力。

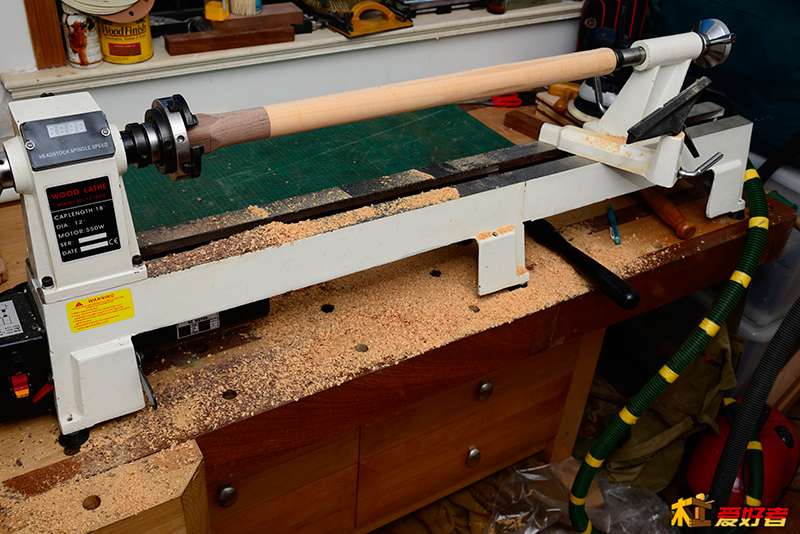

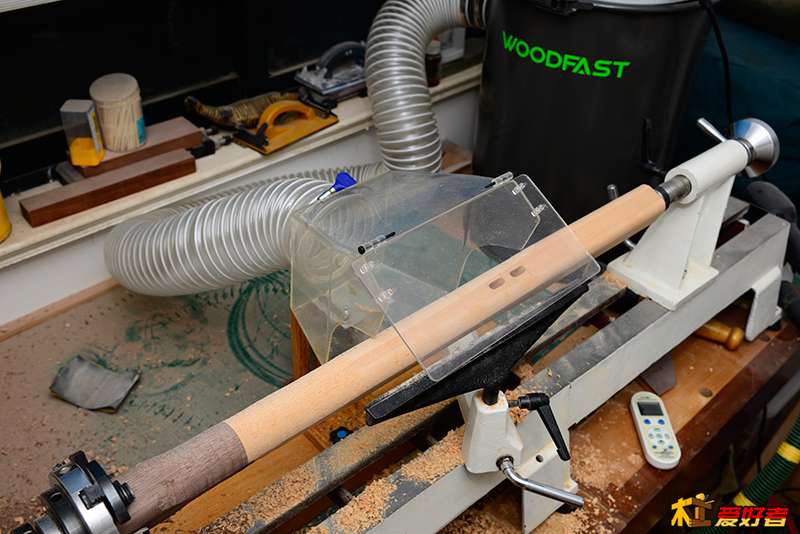

8.上车，接上集尘。（大颗粒无效，小灰尘OK）


9.方块变成棒子了。

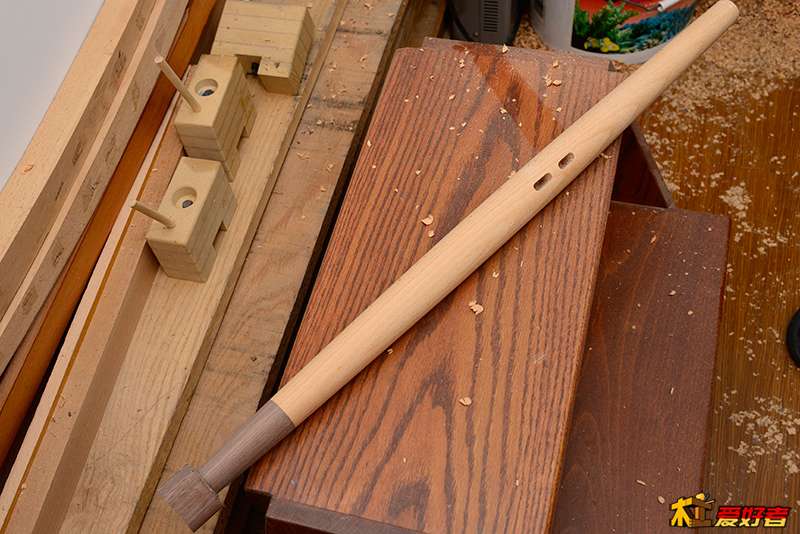

10.终于完工的第一条腿。

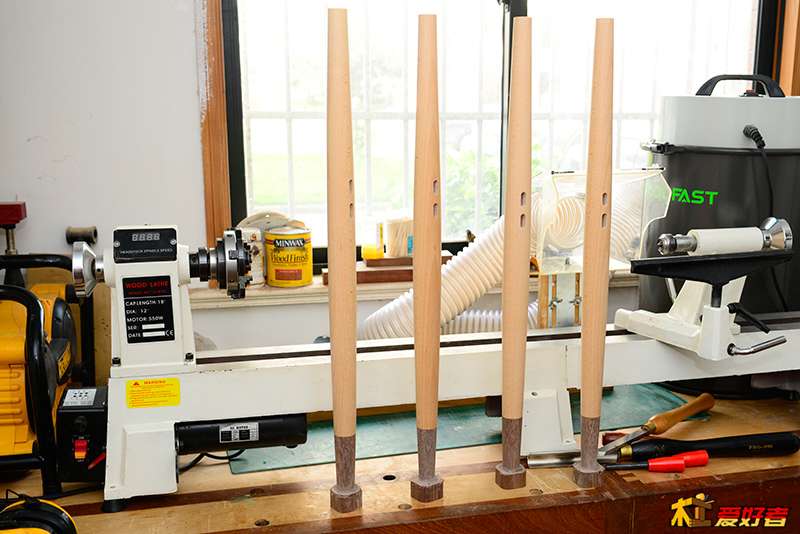

11.趁着周末，4条腿都已经完工了。

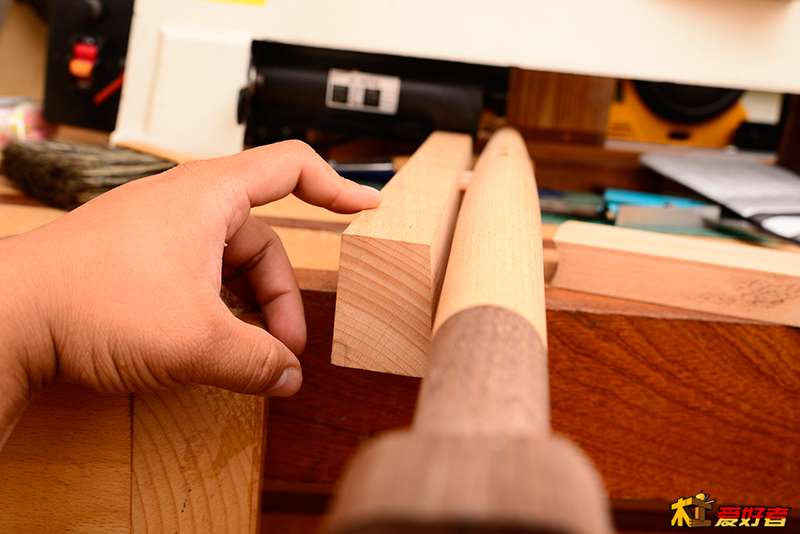

12.因为榫的角度不是90度，所以做jig打另外一边的眼。

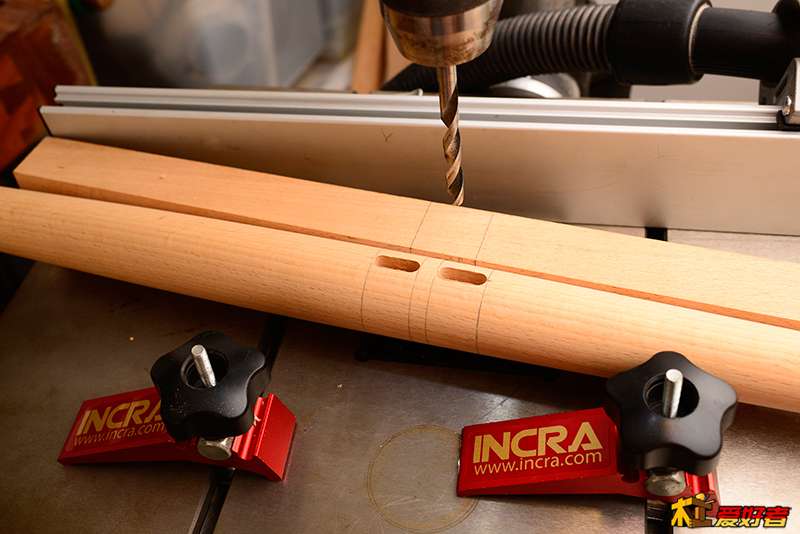

13.完工。其实这步在方形时做角度jig打眼更好。

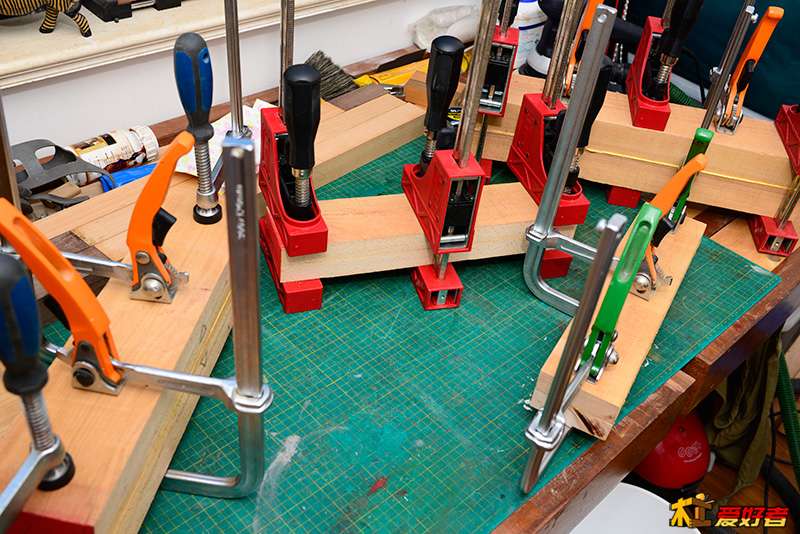

14.开始准备做椅子的4个横档，开始拼板。

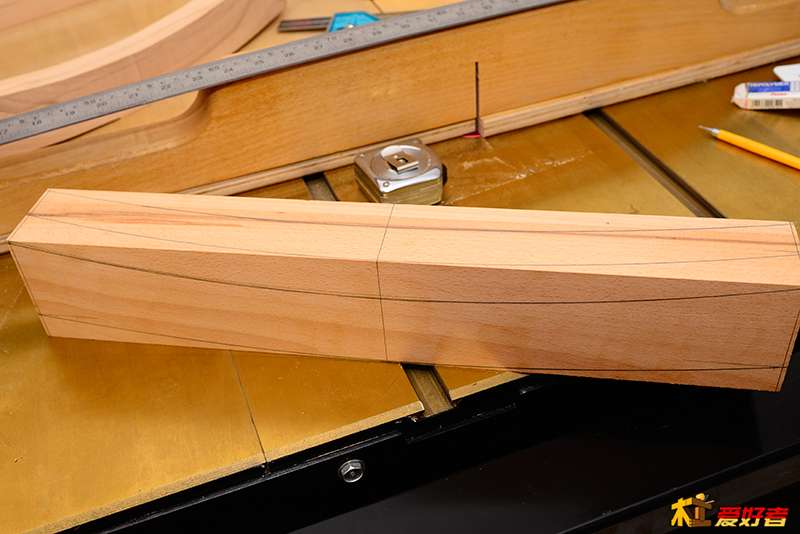

15.画好顶端和侧边的曲线。

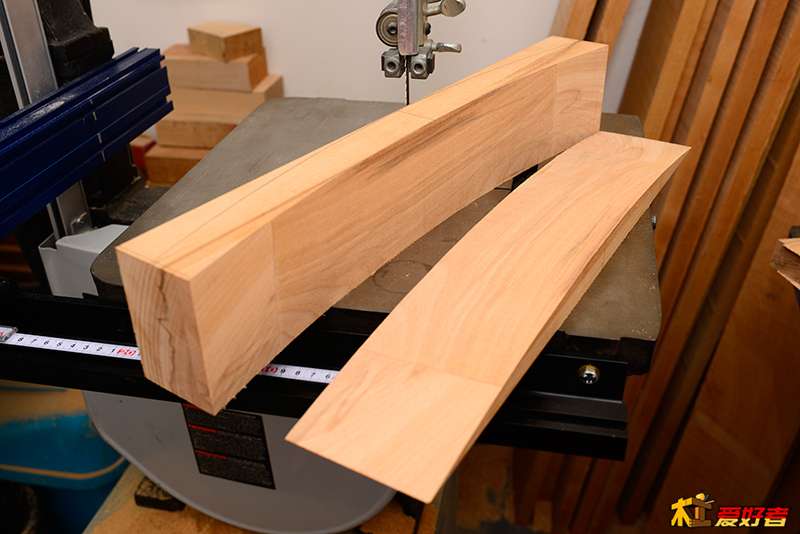

16.因为切好之后还要粘合起来，所以尽量一气呵成。

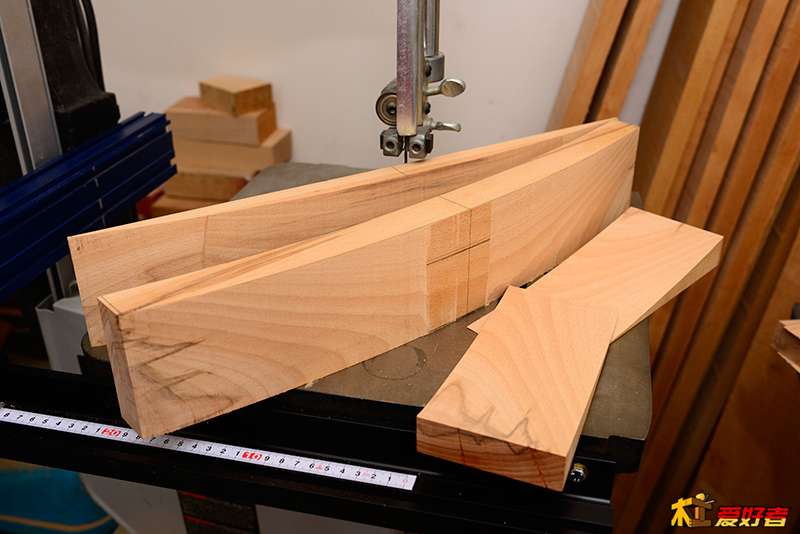

17.另外2块也切好了。

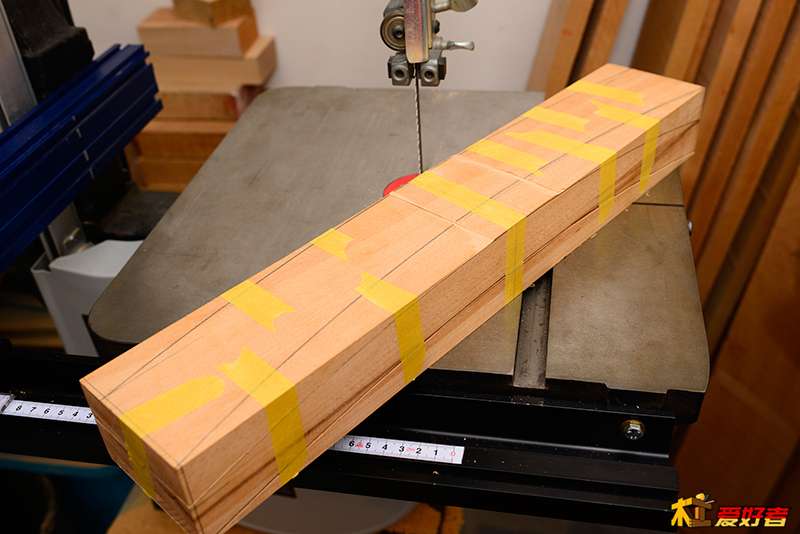

18.把切好的用胶带恢复，这样可以继续切侧面。

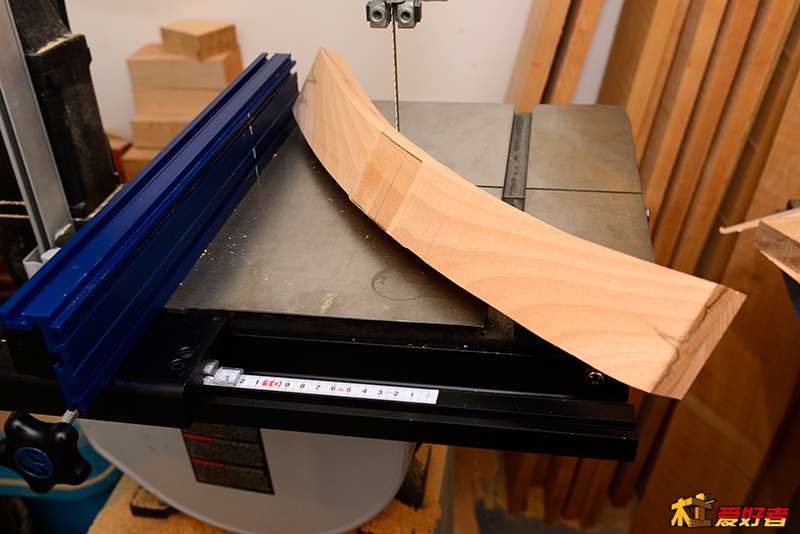

19.全部切好之后，双向弧线。

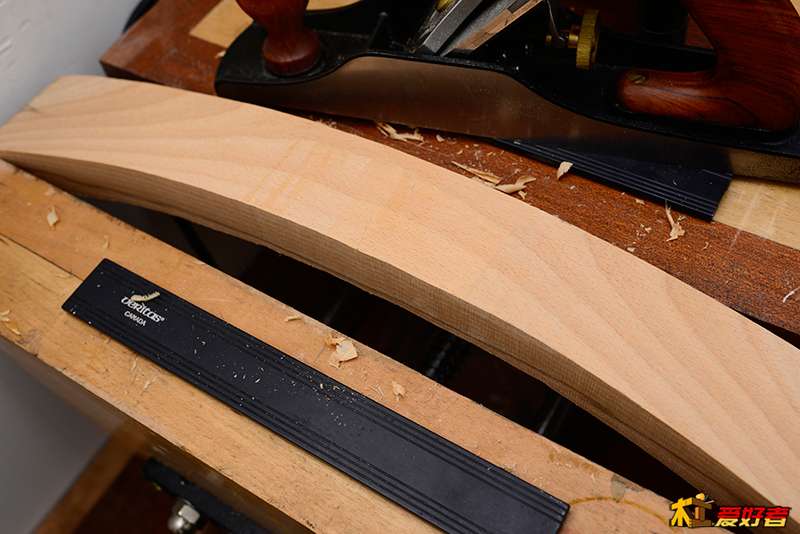

20.用刨子修整一下。

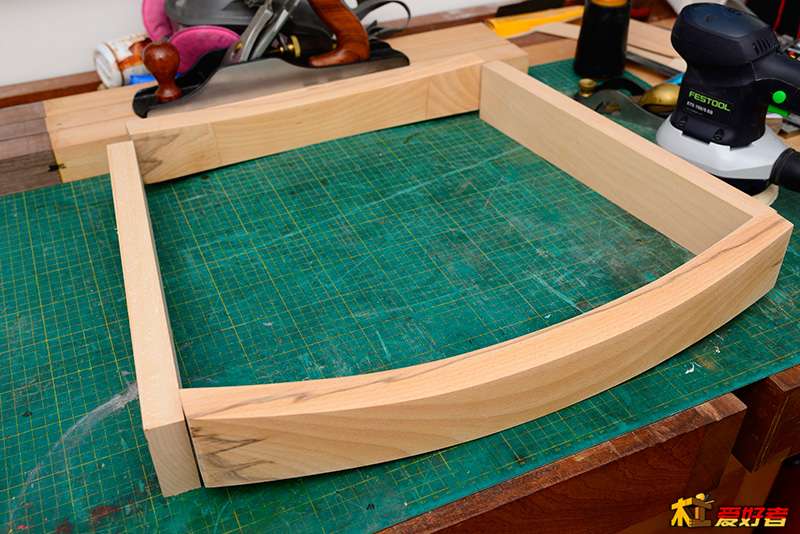

21.摆放整齐先瞅瞅效果。

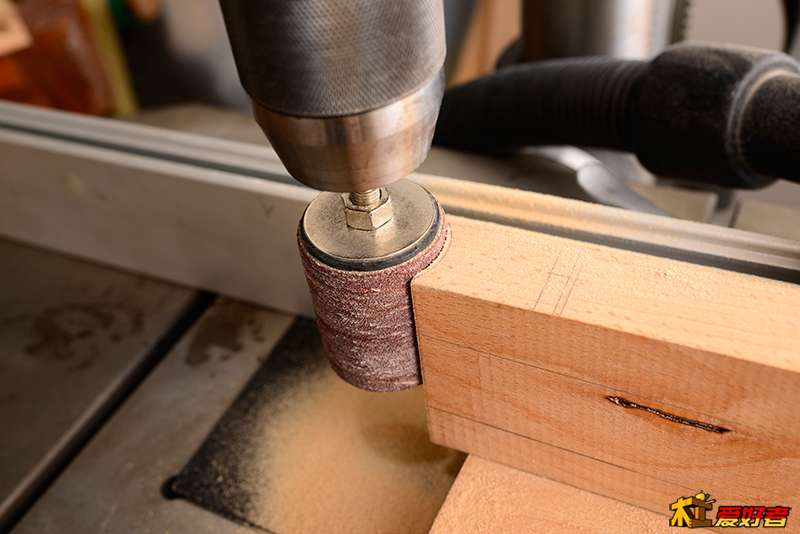

22.因为要连接圆柱，所以连接处也必须是弧度的。

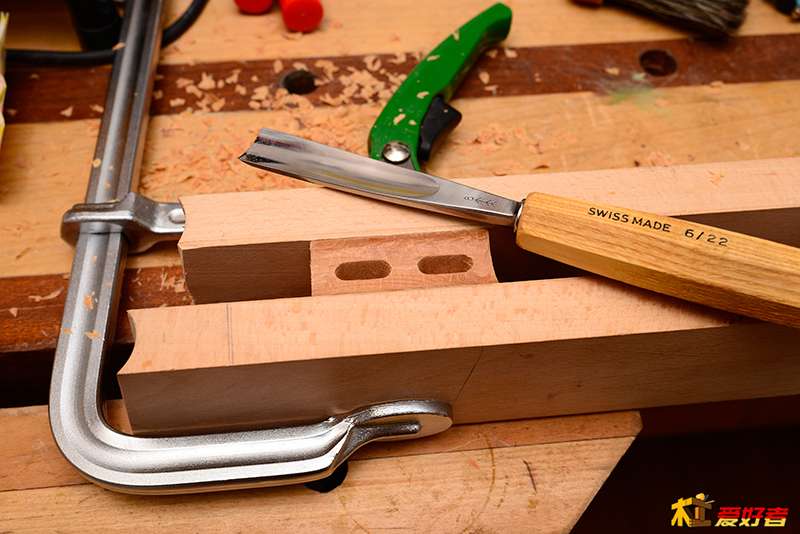

23.砂鼓打磨好之后需要用凿子修整。一边修一边假组。

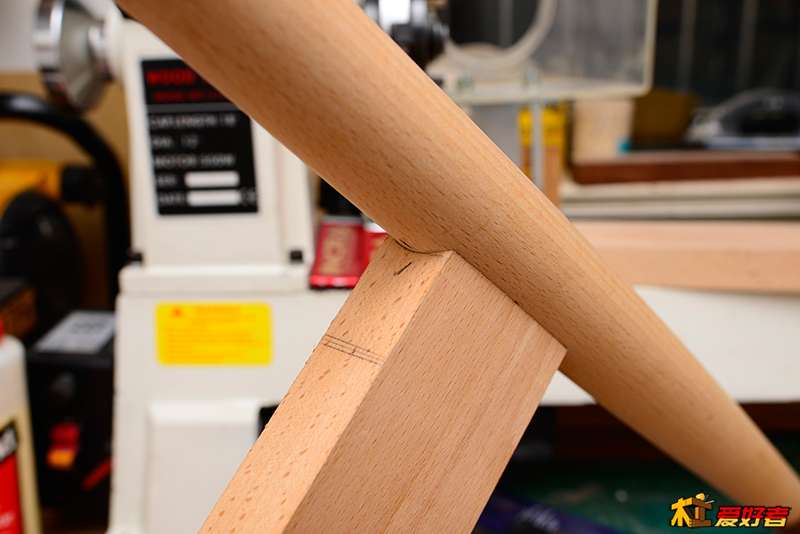

24.经过漫长的修整，基本严丝合缝了。

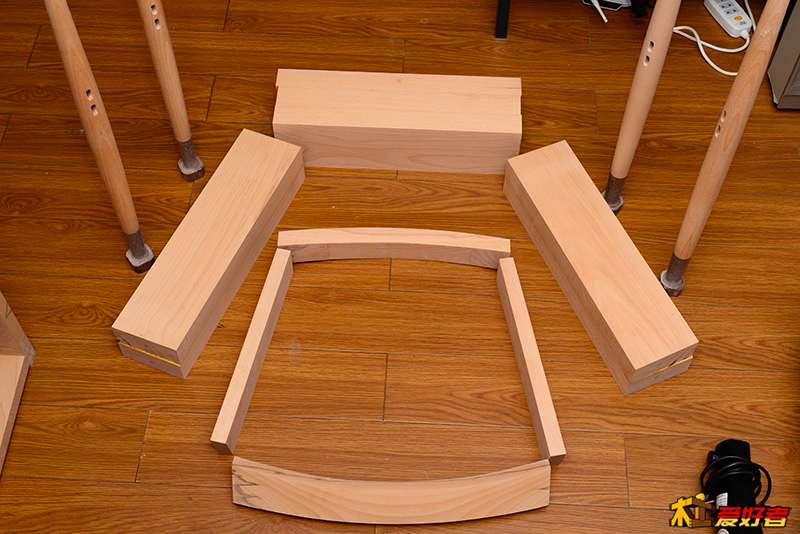

25.拼好靠背和扶手后，配件已经齐全了。

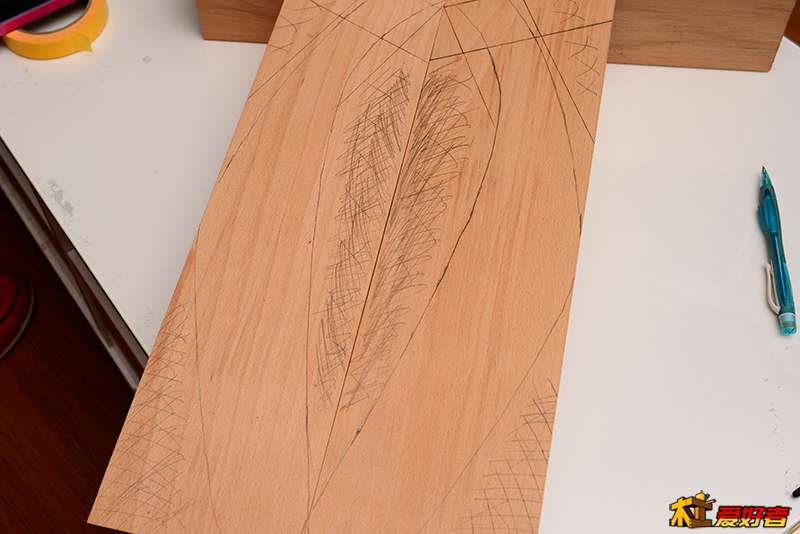

26.左右2只扶手，画好线。

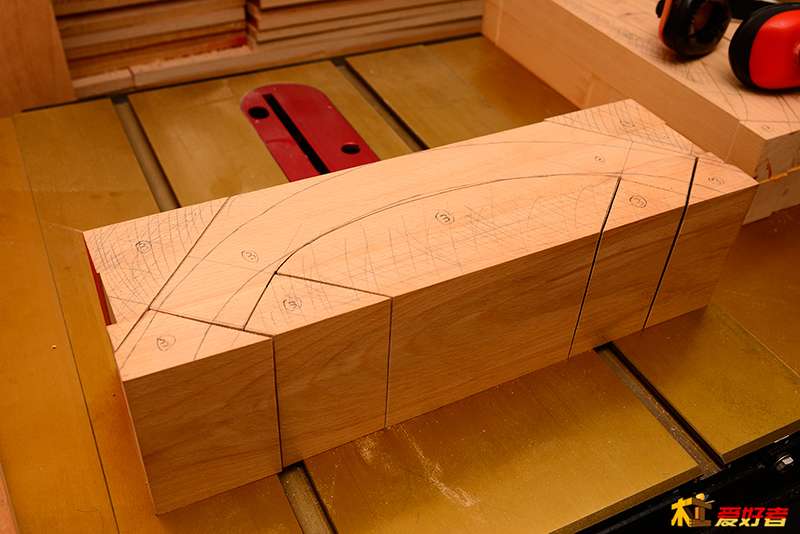

27.弧度大比较难一气呵成，标好记号省得搞错。

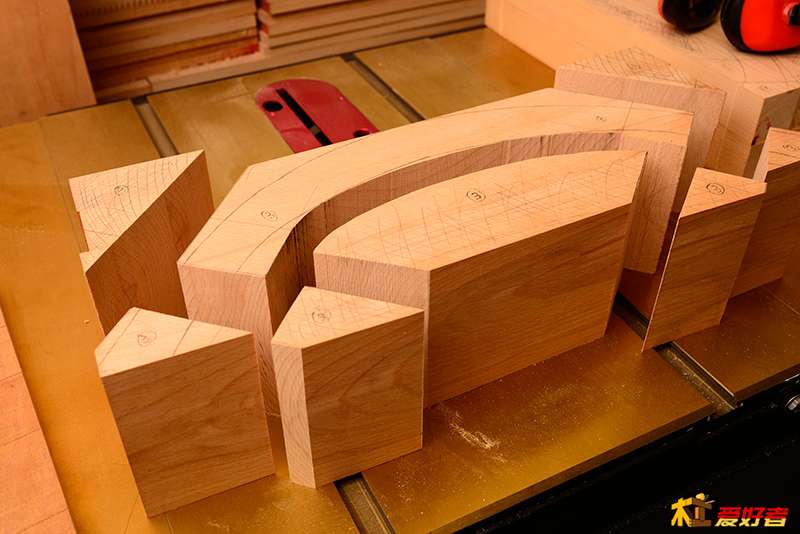

28.顶部做成长方形的，方便之后切榫。

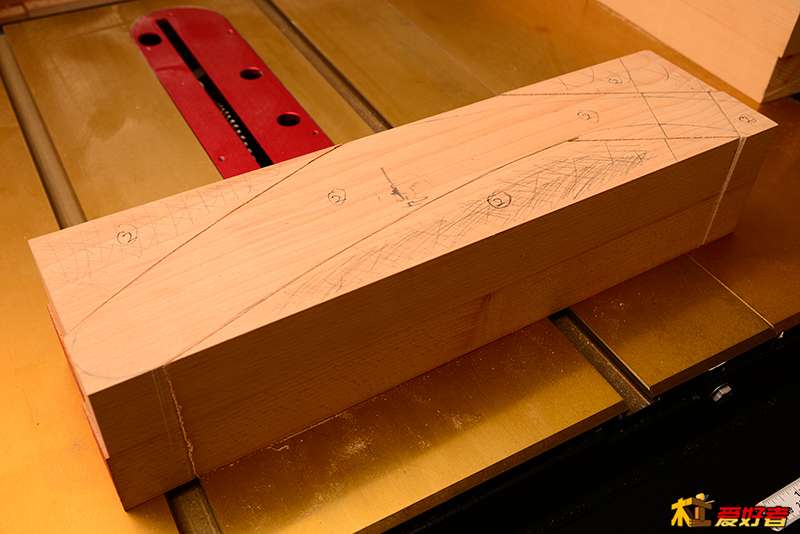

29.扶手也需要一样操作。

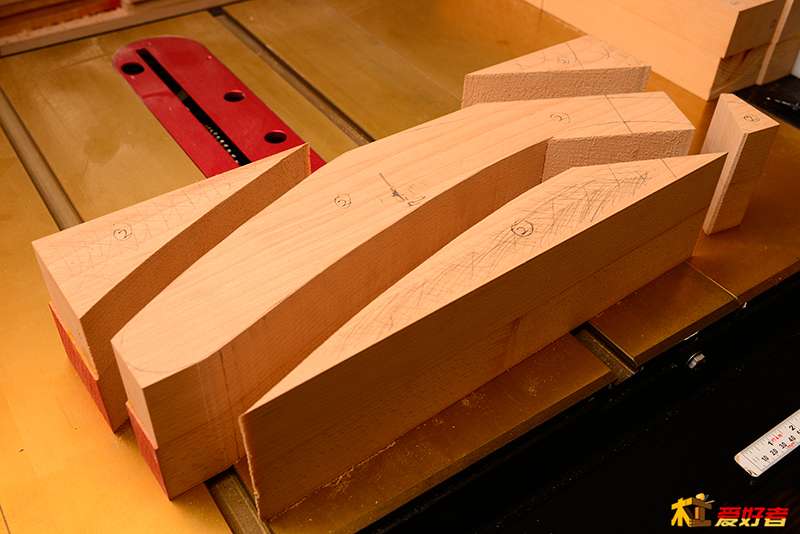

30.顶部一样做成长方形，方便之后切榫。

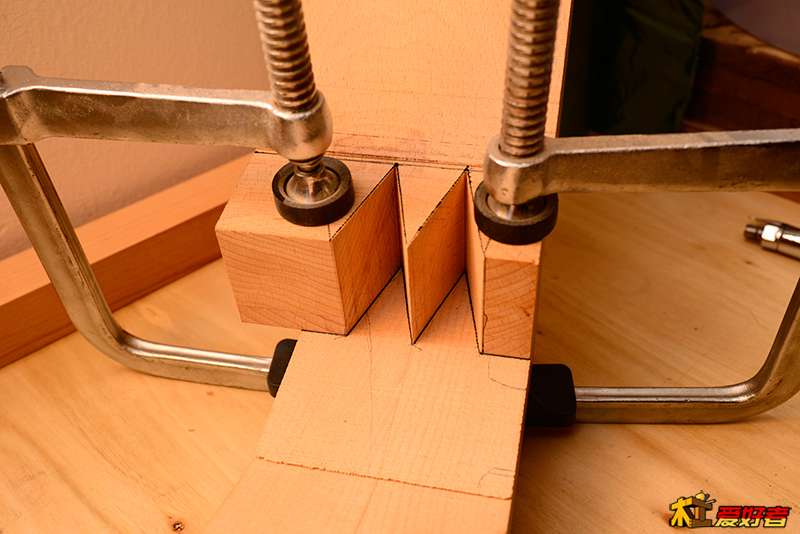

31.拿切好的一头抵着画另外一头，切的时候保留线。

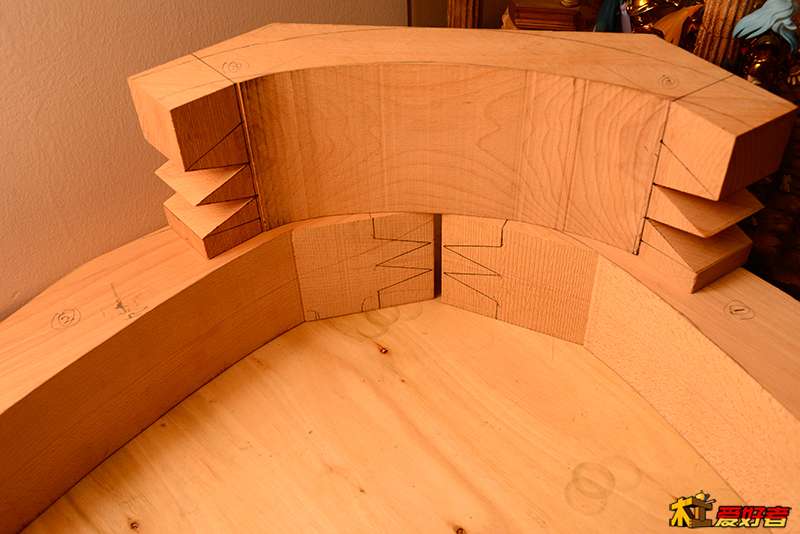

32.画好线的样子。

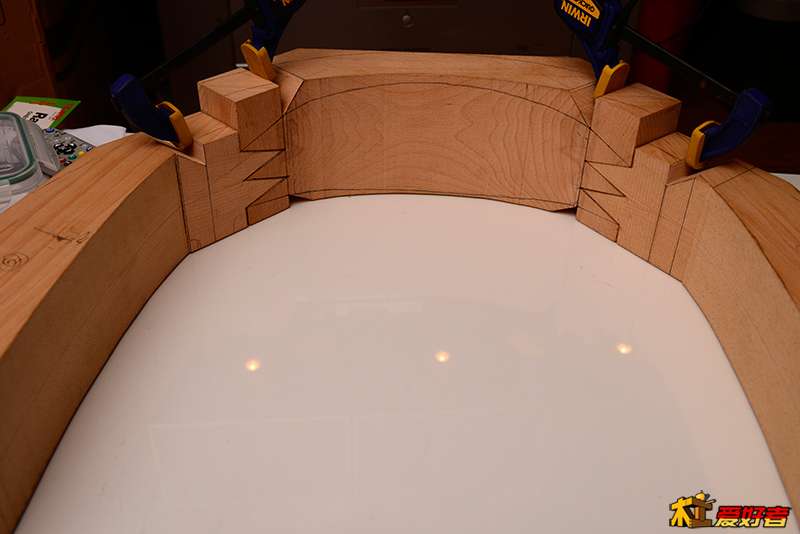

33.上面留的方形方便粘合的时候夹持，假组一下。

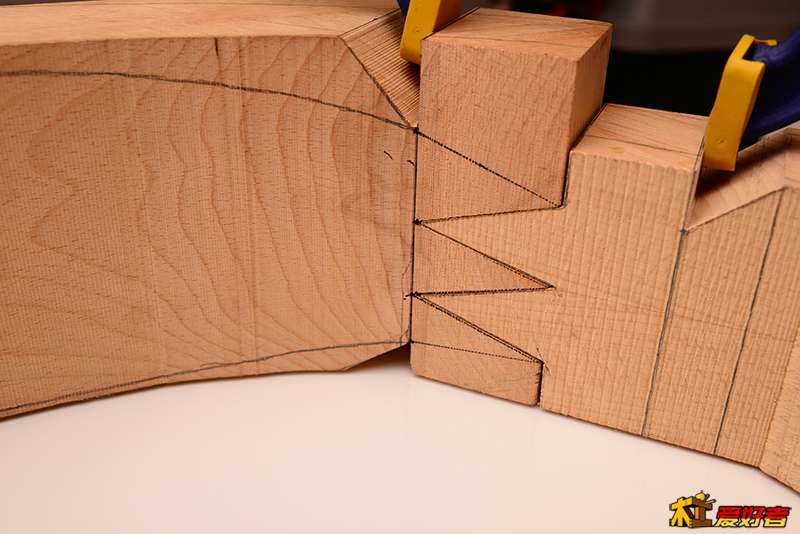

34.简单的修整一下，也基本严丝合缝了。

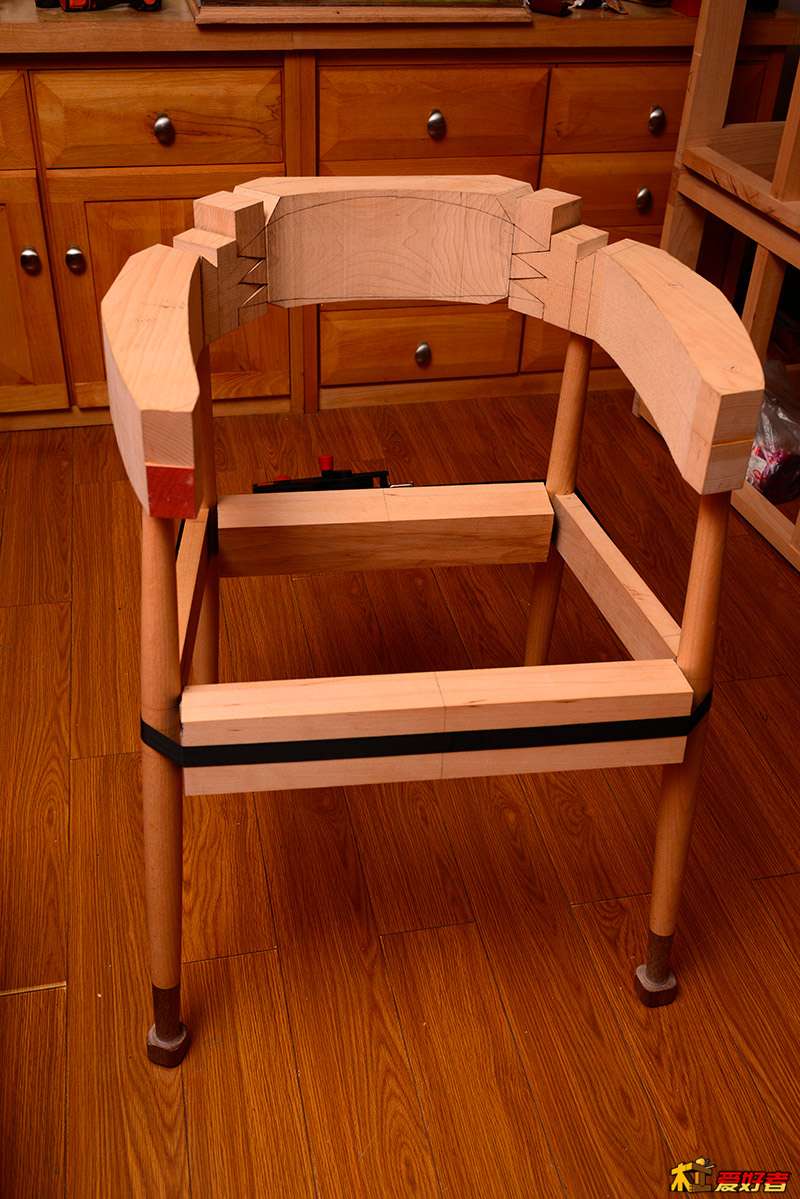

35.继续假组一下，看看实际效果。

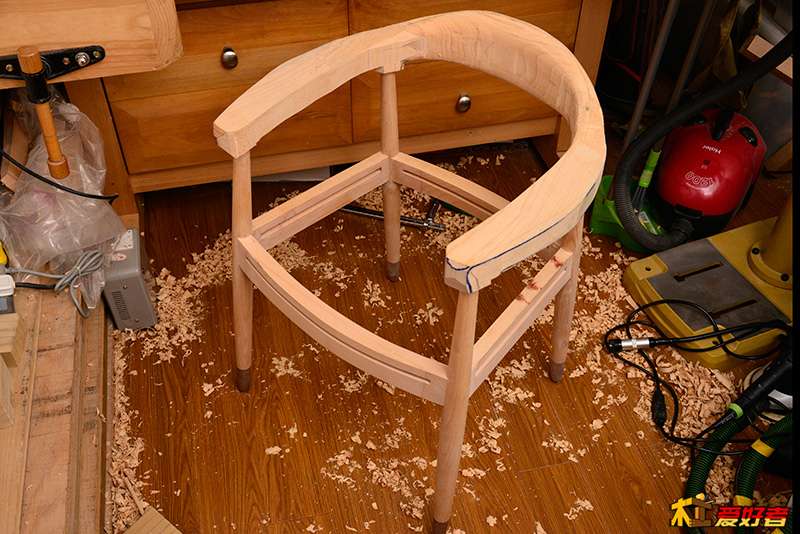

36.当中制作匆忙，照片拍的较少。扶手开始修形。

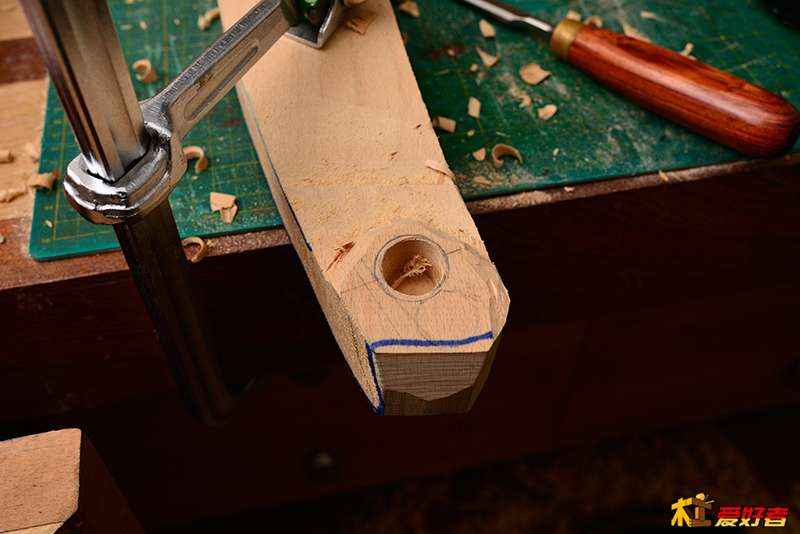

37.打好扶手链接腿的孔，开始做弧度。

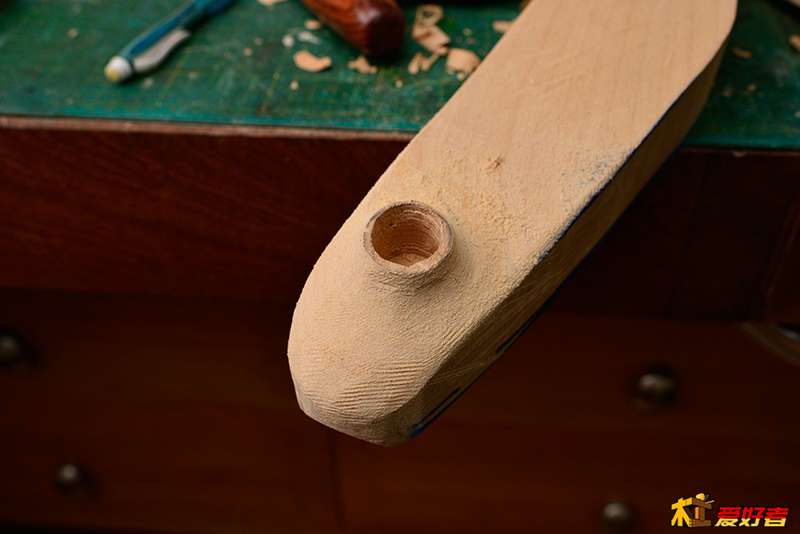

38.用锉刀慢慢修整。

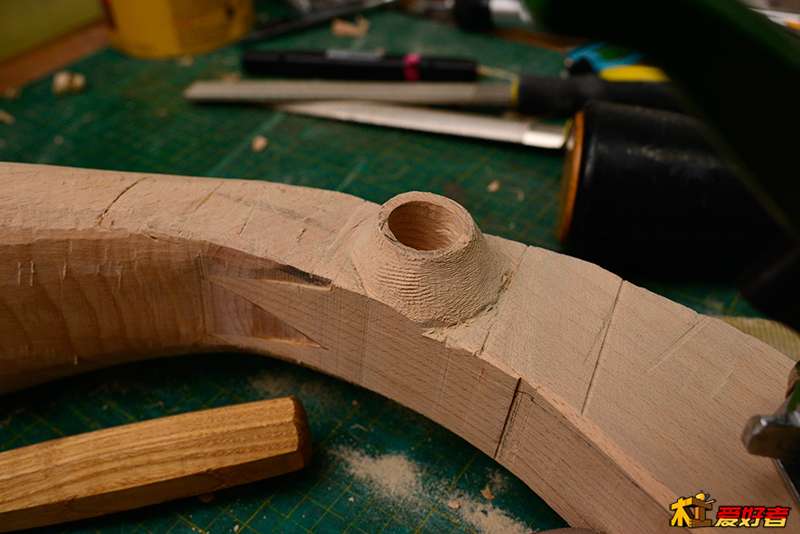

39.锉啊、锉啊、锉啊、锉啊、锉啊！

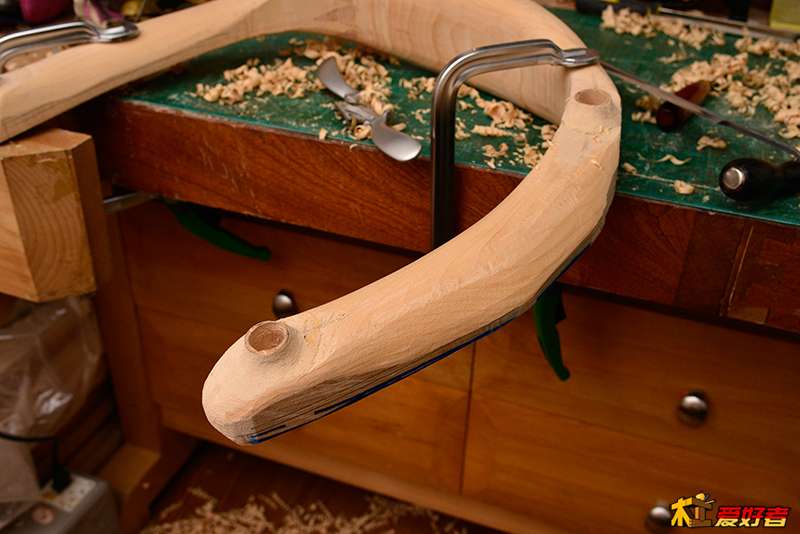

40.继续痛苦的修整、拉刀，鸟刨、锉刀、圆磨...

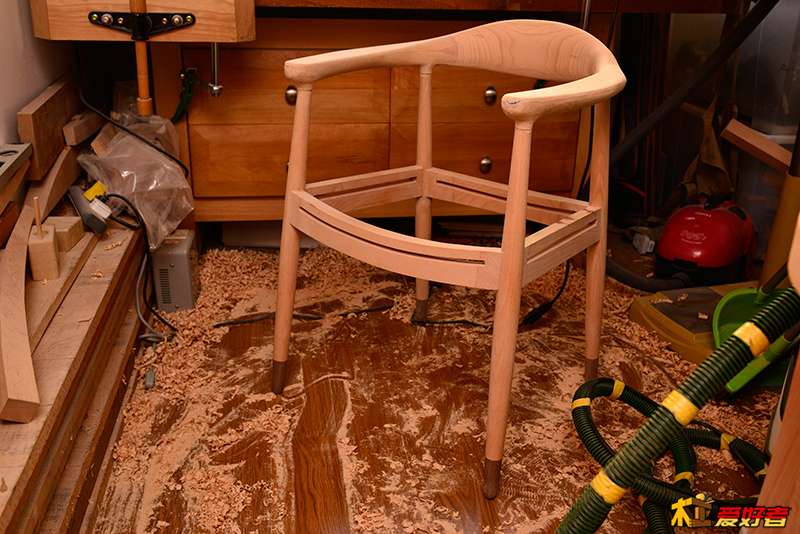

41.继续假组，看一下造型和整体比例。

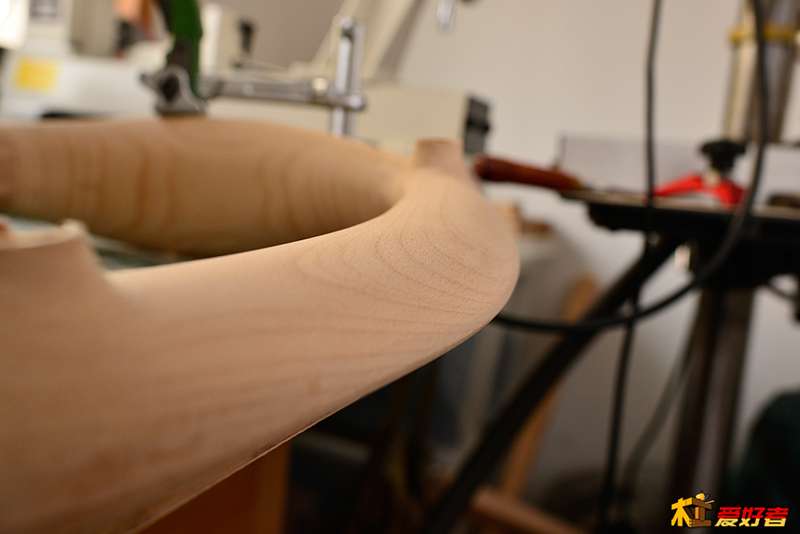

42.基本修整完毕，非常骚包的曲线。

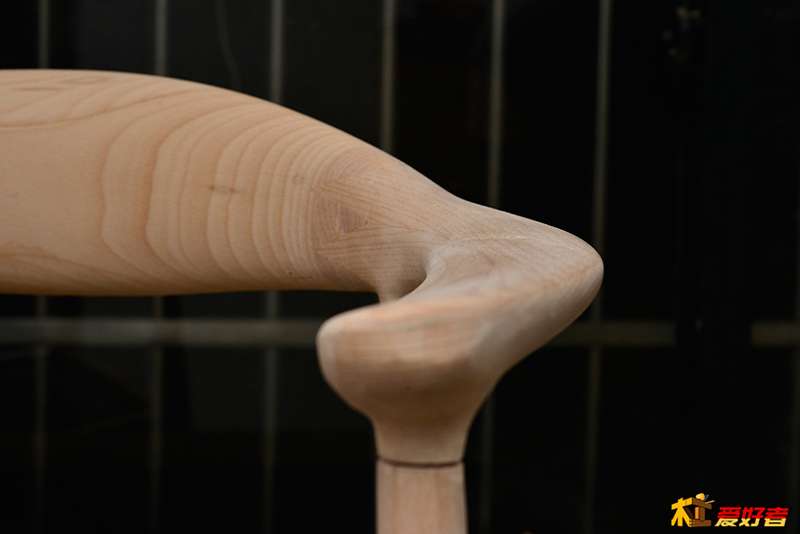

43.各种弧度、各种曲线。

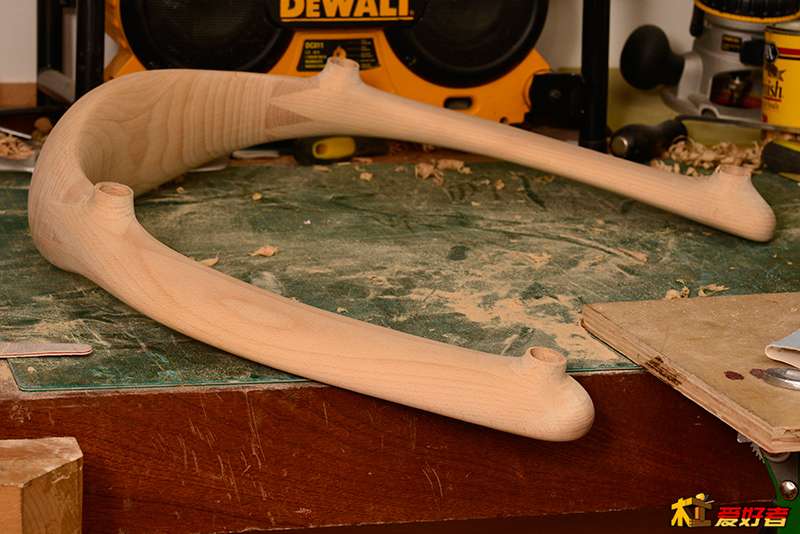

44.扶手整体的造型基本完工。

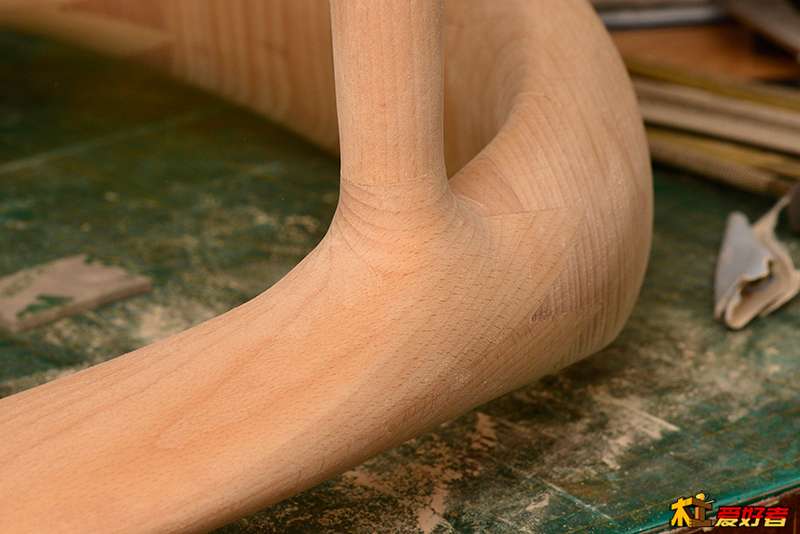

45.粘合好之后继续用砂板和砂纸精修。

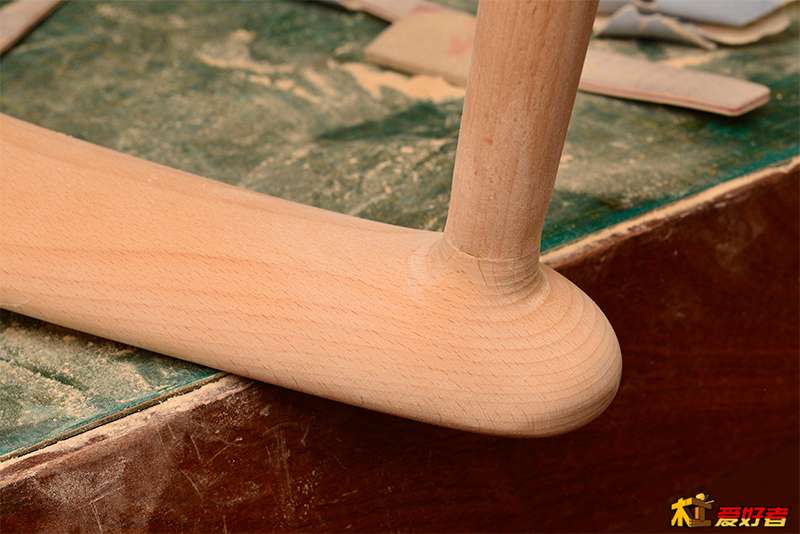

46.继续修整。

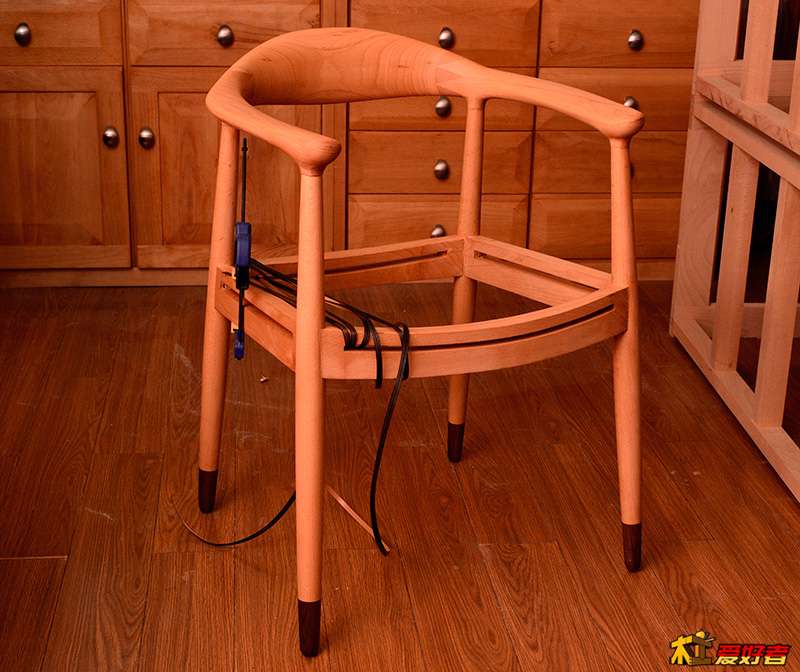

47.上好桐油，开始编绳子。

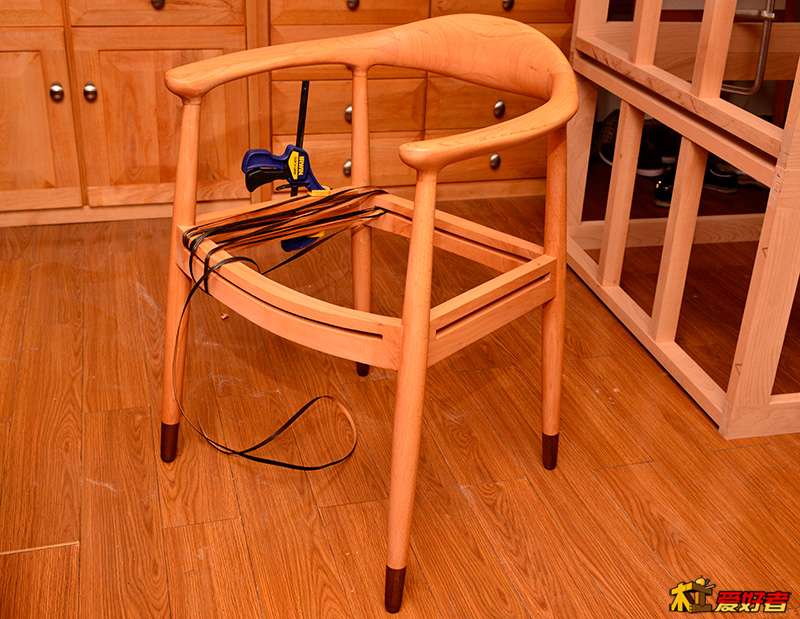

48.完工在即，自我陶醉中。

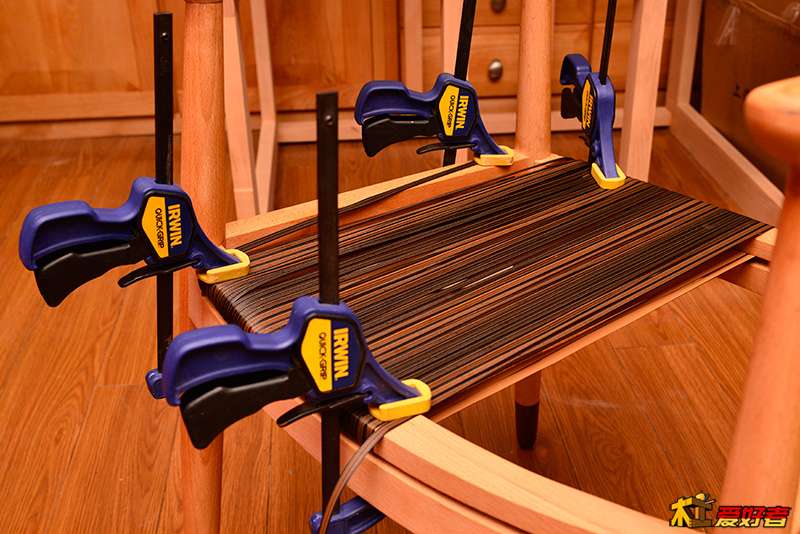

49.这次椅面用藤编，某宝买的人造藤编，质量还不错。

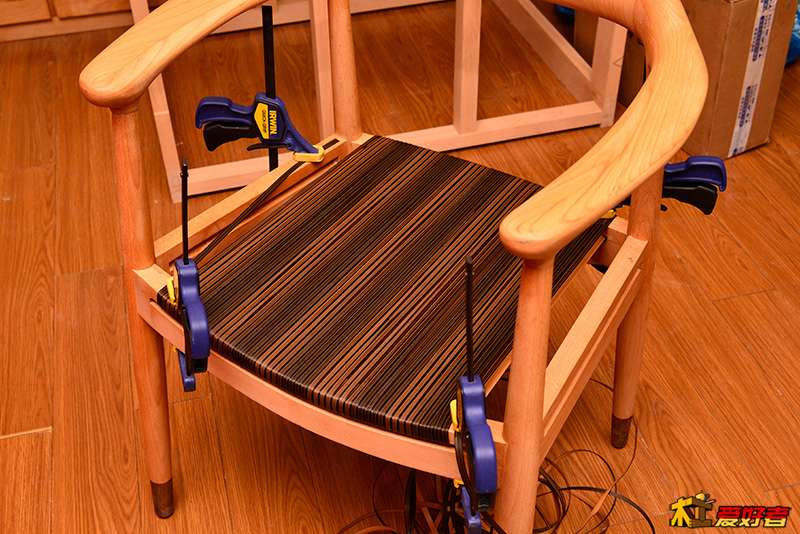

50.编完第一面啦，非常简单非常快。

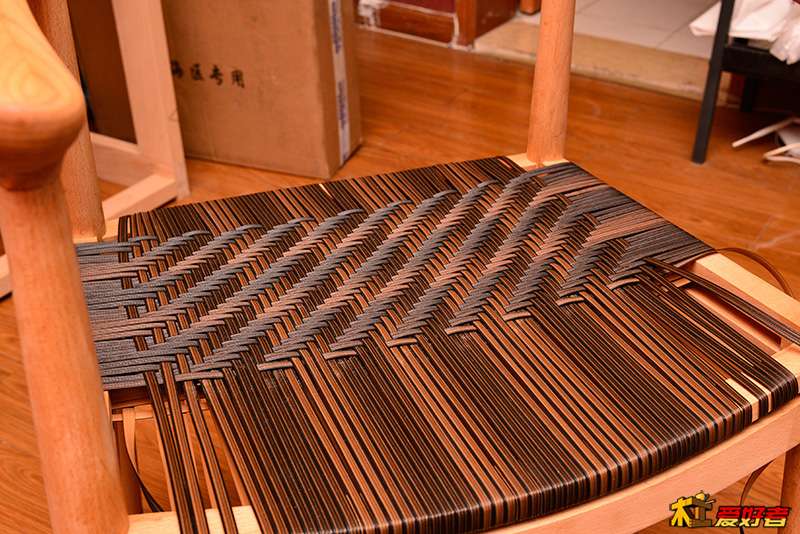

51.痛苦的横向，要对格子，眼睛花速度慢。

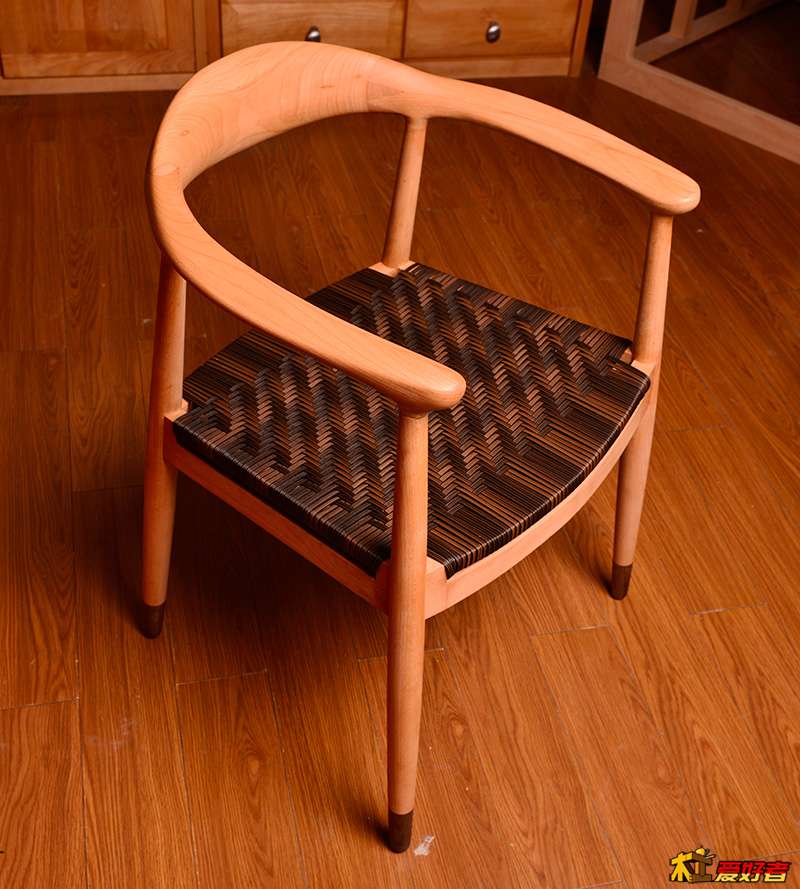

52.激动人心的时刻，完工！！


完工！
再此感谢制作中给予帮助和灵感的各位同学：嘎子、精致有道、大师兄、CC、LiuCao、老南瓜、魔星、坐看云起、蜕变、Nirvana、9527、重重、半半、抵拢倒拐等各位好友。（排名不分先后，随机选取...）

最终需要感谢的是我的老婆，一直默默的支持着我！
