Dremel 400 点墨(400型)电磨坏了,修理及更改220v过程,有图片

damianbao

! [4 l2 d- o/ M6 v- k1 H8 d看一下定子是不是永磁体，如果是的，这个应该是桥堆，把交流电变成直流，傍边的两个电容应该是吸峰的

damianbao

2 }+ i7 ?. A; }
如果不错的话可以用四个2A以上二极管替换

nobody

不好意思没看清楚，黑乎乎的那各地方应该是桥堆
1 c$ s. o2 C9 Edamianbao 发表于 2009-3-22 09:39

0 a% n# q0 D( _人家问得好像就是蓝色那个。
再说二极管有正反，还是搞清楚再换吧，除非熟悉电路

围城2005

有点墨电磨的帮下忙打开机器看一下不就得了，顶，相信有人能帮你

damianbao

  F& x4 N6 y+ C3 m3 j1 j
蓝色的是DB3,触发管。如果这个坏了通常可控硅也不行了

d00x

有正确答案了没有？没有就等我晚上找到了给你照照片给你看，当然没找到就上不了了．很久没用它了．

时光的纹理

“ST”可能是意法半导体的缩写。这个蓝色元件应该是双向触发晶体二极管。

nokia7710s90

很简单的问题,是双向二极管,和可控硅配合使用的,一般台灯调光电路里面也有

nokia7710s90

双向二极管一般是用两个二极管反并联组成的,在电路中与输入信号并联,主要起限压作用,当输入信号的幅度在0.5以下时,可以通过,当大于0.5以上时,二极管就开始导

nokia7710s90

双向二极管（DIAC）属三层结构，具有对称性的二端半导体器件。常用来触发双向可控硅 ，在电路中作过压保护等用途。

§糊涂♀一世§

如果电路板是调速用途的，蓝色的元件极可能是“双向触发二极管”。找卖节能灯配套元件的商品肯定都有，一部分废弃节能灯上也能找到（但不一定是这种封装的，也有T092封装）。价格约0.2-0.5元。使用时不分正负极性。

ccnpgh

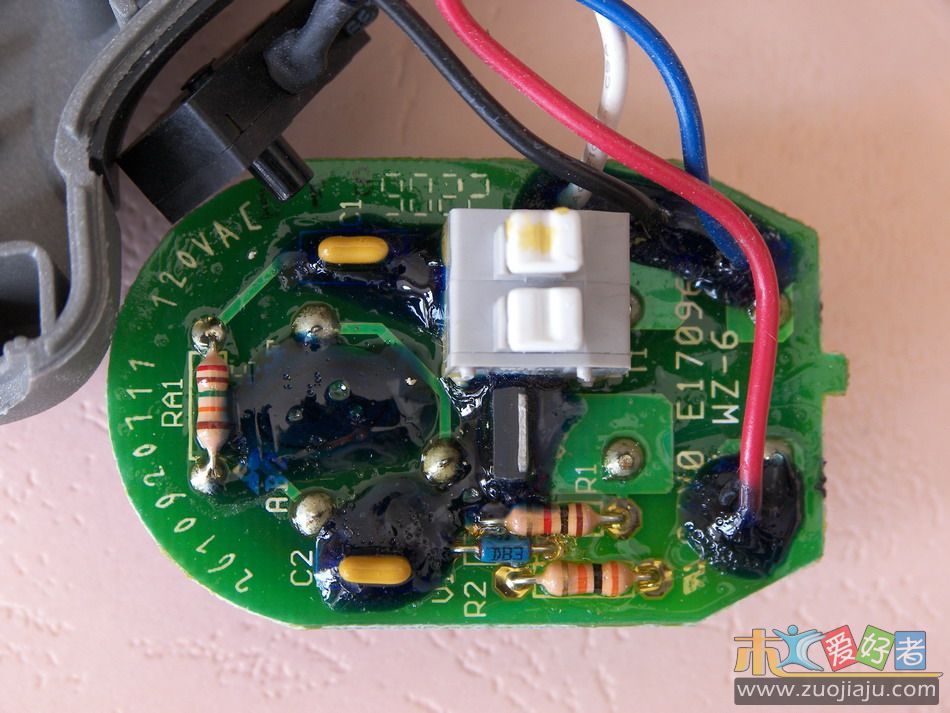

这是我的全新原装400电磨，给你个超清晰图片，看看什么是微距：
# d$ u6 C7 D: }那个元件是DB3，为玻封双向触发二极管。

sunscape

楼上图中DB3很像楼主说的大写E

qiexw

这是我的全新原装400电磨，给你个超清晰图片，看看什么是微距：
那个元件是DB3，为玻封双向触发二极管。
2 p" X8 p- H/ Y8 Z! _# k: A( V& B  Q96193
ccnpgh 发表于 2009-3-22 14:15

大家都应该向这样的热心木友学习的，敬佩

白花草

这个也算超清微距啊 支持一下
